INSTRUKCJA OBSŁUGI ROTAK 37 LI BOSCH

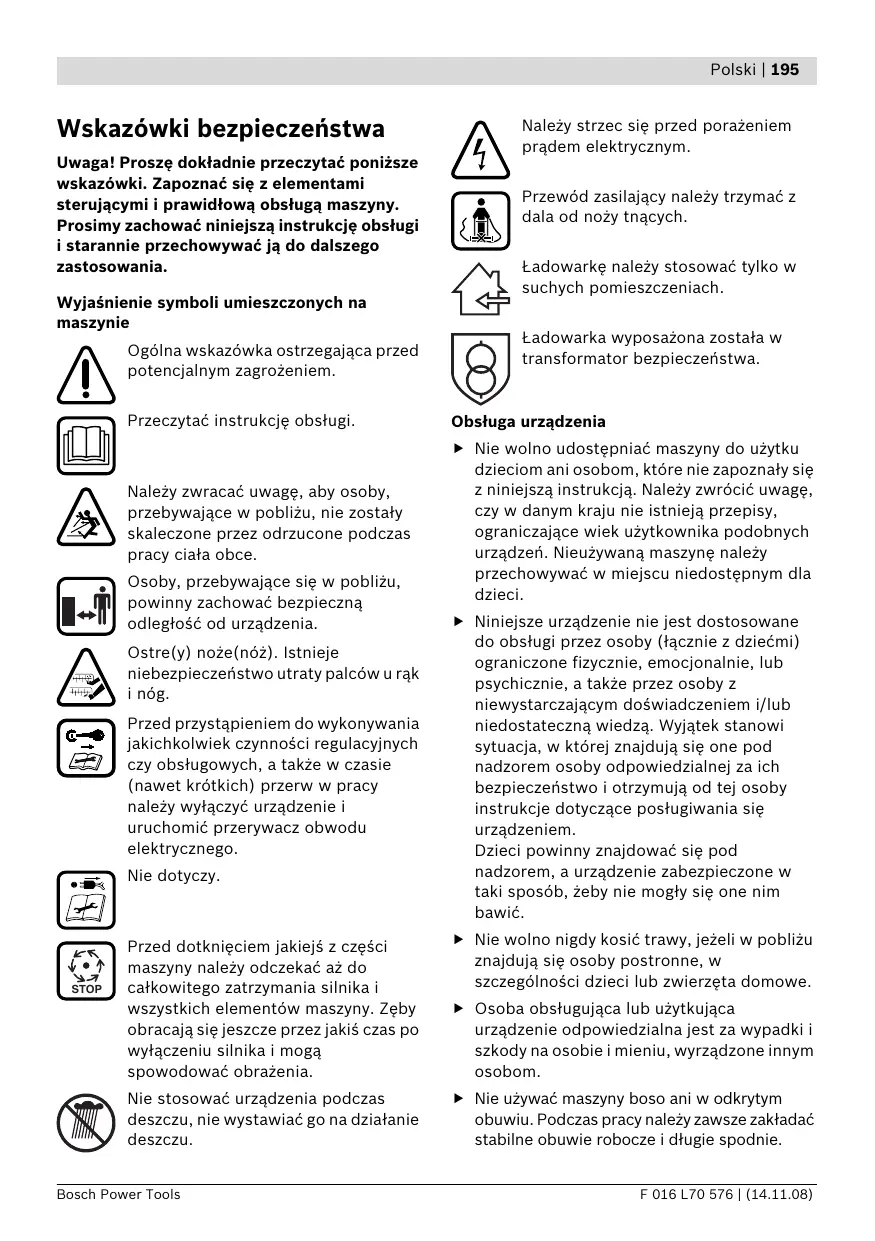

Uwaga! Proszę dokładnie przeczytać poniższe wskazówki. Zapoznać się z elementami sterującymi i prawidłową obsługą maszyny. Prosimy zachować niniejszą instrukcję obsługi i starannie przechowywać ją do dalszego zastosowania. Wyjaśnienie symboli umieszczonych na maszynie Ogólna wskazówka ostrzegająca przed potencjalnym zagrożeniem. Przewód zasilający należy trzymać z dala od noży tnących. Ładowarkę należy stosować tylko w suchych pomieszczeniach. Ładowarka wyposażona została w transformator bezpieczeństwa. Przeczytać instrukcję obsługi. Obsługa urządzenia Należy zwracać uwagę, aby osoby, przebywające w pobliżu, nie zostały skaleczone przez odrzucone podczas pracy ciała obce. f Nie wolno udostępniać maszyny do użytku dzieciom ani osobom, które nie zapoznały się z niniejszą instrukcją. Należy zwrócić uwagę, czy w danym kraju nie istnieją przepisy, ograniczające wiek użytkownika podobnych urządzeń. Nieużywaną maszynę należy przechowywać w miejscu niedostępnym dla dzieci. Osoby, przebywające się w pobliżu, powinny zachować bezpieczną odległość od urządzenia. Ostre(y) noże(nóż). Istnieje niebezpieczeństwo utraty palców u rąk i nóg. Przed przystąpieniem do wykonywania jakichkolwiek czynności regulacyjnych czy obsługowych, a także w czasie (nawet krótkich) przerw w pracy należy wyłączyć urządzenie i uruchomić przerywacz obwodu elektrycznego. Nie dotyczy. STOP Należy strzec się przed porażeniem prądem elektrycznym. Przed dotknięciem jakiejś z części maszyny należy odczekać aż do całkowitego zatrzymania silnika i wszystkich elementów maszyny. Zęby obracają się jeszcze przez jakiś czas po wyłączeniu silnika i mogą spowodować obrażenia. Nie stosować urządzenia podczas deszczu, nie wystawiać go na działanie deszczu. Bosch Power Tools f Niniejsze urządzenie nie jest dostosowane do obsługi przez osoby (łącznie z dziećmi) ograniczone fizycznie, emocjonalnie, lub psychicznie, a także przez osoby z niewystarczającym doświadczeniem i/lub niedostateczną wiedzą. Wyjątek stanowi sytuacja, w której znajdują się one pod nadzorem osoby odpowiedzialnej za ich bezpieczeństwo i otrzymują od tej osoby instrukcje dotyczące posługiwania się urządzeniem. Dzieci powinny znajdować się pod nadzorem, a urządzenie zabezpieczone w taki sposób, żeby nie mogły się one nim bawić. f Nie wolno nigdy kosić trawy, jeżeli w pobliżu znajdują się osoby postronne, w szczególności dzieci lub zwierzęta domowe. f Osoba obsługująca lub użytkująca urządzenie odpowiedzialna jest za wypadki i szkody na osobie i mieniu, wyrządzone innym osobom. f Nie używać maszyny boso ani w odkrytym obuwiu. Podczas pracy należy zawsze zakładać stabilne obuwie robocze i długie spodnie. F 016 L70 576 | (14.11.08) 196 | Polski f Przed przystąpieniem do pracy dokładnie zbadać teren, na którym będzie użyte urządzenie i usunąć z niego wszystkie kamienie, gałęzie, druty, kości i inne przedmioty. f Przed każdym przystąpieniem do pracy należy sprawdzić stan techniczny noży, śrub i zespołów tnących pod kątem ich zużycia lub uszkodzenia. Zużyte bądź uszkodzone noże, jak i śruby, przytrzymujące noże należy wymieniać całymi zestawami dla zachowania prawidłowego wyważenia. f Pracować tylko w ciągu dnia lub przy dobrym sztucznym oświetleniu. f W miarę możliwości unikać koszenia mokrej trawy. f Podczas pracy należy iść spokojnym krokiem, nie wolno w żadnym wypadku biec. f Nie wolno eksploatować maszyny, jeżeli urządzenia zabezpieczające i pokrywy są uszkodzone, lub gdy zabezpieczenia takie jak na przykład osłona i/lub kosz zbierający trawę nie są zamontowane. f Praca na terenie o dużym nachyleniu może być niebezpieczna. – Nie wolno kosić na zbyt stromych zboczach. – Na pochyłych powierzchniach lub wilgotnej trawie należy pracować ostrożnie, aby nie stracić równowagi. – Urządzenie prowadzić należy tylko w poprzek zbocza, nigdy nie należy kosić w górę lub w dół. – Zachować szczególną ostrożność podczas nawrotów (zmianie kierunku) przy pracy na zboczach. f Cofając się z urządzeniem lub ciągnąc je, należy zachować szczególną ostrożność. f Podczas pracy maszynę należy przesuwać zawsze do przodu, nigdy nie ciągnąć jej do siebie. f Dopóki noże się całkowicie nie zatrzymają, nie wolno przechylać maszyny (w celu transportu), przeprowadzać jej przez powierzchnie nie pokryte trawą, a także transportować na miejsce pracy i z powrotem. F 016 L70 576 | (14.11.08) f Uruchamiając maszynę lub włączając silnik, nie wolno przechylać urządzenia, chyba że jest to niezbędne do rozpoczęcia pracy w wysokiej trawie. W tym przypadku należy, naciskając na uchwyt, unieść tylną część maszyny tylko na tyle, na ile jest to niezbędnie konieczne. Zwrócić uwagę, by przy ponownym opuszczaniu maszyny na podłoże, obie dłonie znajdowały się na uchwycie. f Włączyć maszynę zgodnie ze wskazówkami zawartymi w instrukcji obsługi, zwracając przy tym uwagę, by stopy znajdowały się w dostatecznej odległości od obracających się elementów. f Zachować bezpieczną odległość dłoni i stóp od obracających się elementów maszyny. f Podczas pracy należy zawsze stawać poza zasięgiem materiału wyrzucanego przez maszynę. f Nie podnosić i nie przenosić maszyny z uruchomionym silnikiem. Zwalnianie przerywacza obwodu elektrycznego: – zawsze, gdy oddalamy się od maszyny, – przed przystąpieniem do usuwania materiału blokującego, – przed kontrolą funkcjonowania, czyszczeniem, a także przed przystąpieniem do wszelkich prac obsługowych przy maszynie, – po zderzeniu z twardym przedmiotem. Natychmiast sprawdzić, czy maszyna nie została uszkodzona, a w przypadku stwierdzenia uszkodzenia oddać ją do naprawy, – gdy maszyna zaczyna wibrować w nietypowy sposób (natychmiast zbadać tego przyczynę). Konserwacja f Aby mieć pewność, że stan techniczny maszyny gwarantuje bezpieczną pracę, należy regularnie sprawdzać, czy wszystkie nakrętki, trzpienie i śruby są mocno dokręcone. Bosch Power Tools Polski | 197 f Regularnie sprawdzać stan kosza zbierającego trawę, a także jego zużycie. f Skontrolować maszynę i dla własnego bezpieczeństwa wymienić zużyte lub uszkodzone części. f Należy używać wyłącznie noży przewidzianych dla danego rodzaju maszyny. f Upewnić się, czy części zamienne zostały wyprodukowane przez firmę Bosch. f Podczas wykonywania prac obsługowych w pobliżu ostrych noży, należy zawsze nosić rękawice ogrodowe. Wskazówki dotyczące optymalnego obchodzenia się z akumulatorem f Przed wstawieniem akumulatora należy upewnić się, że urządzenie jest wyłączone. Próby montażu akumulatora we włączonym urządzeniu mogą doprowadzić do wypadku. f Chronić ładowarkę przed deszczem i wilgocią. Przedostanie się wody do ładowarki zwiększa ryzyko porażenia prądem. f Akumulatory należy ładować wyłącznie w ładowarkach zalecanych przez producenta. Ładowanie akumulatorów innych, niż przewidziane dla danej ładowarki, może spowodować zagrożenie pożarowe. f Nie wolno używać ładowarki do ładowania akumulatorów innego producenta. Ładowarka przystosowana jest do ładowania akumulatorów litowo-jonowych firmy Bosch o napięciach, podanych w Danych Technicznych. Ładowanie akumulatorów innego typu może grozić pożarem lub wybuchem. f Ładowarkę należy utrzymywać w czystości. Zabrudzenie może stać się przyczyną porażenia elektrycznego. f Przed użyciem każdorazowo sprawdzić stan ładowarki, przewodu i wtyku. Nie używać ładowarki w przypadku stwierdzenia uszkodzeń. Nie otwierać samodzielnie ładowarki. Naprawa powinna zostać przeprowadzona wyłącznie przez wykwalifikowany personel serwisu przy użyciu oryginalnych części zamiennych. Uszkodzone ładowarki, przewody i wtyki zwiększają ryzyko porażenia elektrycznego. Bosch Power Tools f Nie korzystać z ładowarki umieszczonej na łatwopalnym podłożu (np. papier, tekstylia itp.) ani w sąsiedztwie łatwopalnych substancji. Ze względu na wzrost temperatury ładowarki podczas procesu ładowania istnieje niebezpieczeństwo pożaru. f Stosować wyłącznie akumulatory przewidziane dla danego urządzenia. Zastosowanie akumulatorów innego typu może spowodować obrażenia oraz grozi pożarem. f Nieużywany akumulator należy przechowywać z dala od spinaczy, monet, kluczy, gwoździ, śrub oraz innych drobnych przedmiotów metalowych, które mogłyby spowodować zwarcie styków akumulatora. Zwarcie styków akumulatora może spowodować oparzenia lub doprowadzić do pożaru. f Przy niewłaściwym użyciu możliwe jest wydostanie się elektrolitu z akumulatora. Należy unikać kontaktu z nim, a w przypadku niezamierzonego zetknięcia się z elektrolitem, należy umyć dane miejsce ciała wodą. Jeżeli ciecz dostała się do oczu, należy dodatkowo skonsultować się z lekarzem. Elektrolit może doprowadzić do podrażnienia skóry lub oparzeń. f Nie otwierać akumulatora. Istnieje niebezpieczeństwo zwarcia. f Akumulator należy chronić przed wysokimi temperaturami, np. nie wystawiać na stałe promieniowanie słoneczne i trzymać z dala od ognia. Istnieje niebezpieczeństwo wybuchu. f Nie należy doprowadzać do zwarcia akumulatora. Istnieje niebezpieczeństwo wybuchu. f W przypadku uszkodzenia i niewłaściwego użytkowania akumulatora może dojść do wydzielenia się gazów. Wywietrzyć pomieszczenie i w razie dolegliwości skonsultować się z lekarzem. Gazy mogą uszkodzić drogi oddechowe. f Akumulator należy chronić przed wilgocią i wodą. F 016 L70 576 | (14.11.08) 198 | Polski f Akumulator należy przechowywać wyłącznie w temperaturze od 0 °C do 45 °C. Nie wolno pozostawiać akumulatora np. latem w samochodzie. Kompletnie zmontowana maszyna waży ok. 12,8–13,8 kg. W razie potrzeby należy poprosić o pomoc przy wyjmowaniu maszyny z opakowania. f Otwory wentylacyjne należy regularnie czyścić za pomocą miękkiego, czystego i suchego pędzelka. Podczas wyjmowania maszyny z opakowania, lub przenoszenia urządzenia na trawnik należy uważać na jej ostre noże. Przedstawione graficznie komponenty Opis funkcjonowania Należy przeczytać wszystkie wskazówki i przepisy. Błędy w przestrzeganiu poniższych wskazówek mogą spowodować porażenie prądem, pożar i/lub ciężkie obrażenia ciała. Użycie zgodne z przeznaczeniem Urządzenie przeznaczone jest do koszenia trawników w prywatnym zakresie. Zakres dostawy Urządzenie należy ostrożnie wyjąć z opakowania i upewnić się, czy w opakowaniu znajdują się następujące elementy:

Kosiarka z uchwytem pałąkowym 1 Dolna część uchwytu prowadzącego 2 Śruby 2 Nakrętki motylkowe 2 Wkręty do blach 2 Połówki kosza zbierającego trawę (Rotak 34/37 LI) 3 Połówki kosza zbierającego trawę (Rotak 43 LI) 2 Klipsy do przewodów Ładowarka Przerywacz obwodu elektrycznego Akumulator/akumulatory* Instrukcja obsługi

• w zależności od wyrobu Numeracja przedstawionych graficznie komponentów odnosi się do rysunku urządzenia na stronie graficznej. 1 Dźwignia 2 Przycisk bezpieczeństwa 3 Górna część uchwytu prowadzącego 4 Pojemnik na trawę 5 Osłona (odbojnik) 6 Dolna część uchwytu prowadzącego 7 Pokrywa wnęki na akumulator 8 Akumulator 9 Otwory wentylacyjne 10 Kółka 11 Grabie 12 Dźwignia wysokości cięcia 13 Przycisk wskaźnika stanu naładowania baterii 14 Wskaźnik stanu naładowania akumulatora 15 Wskaźnik kontroli temperatury 16 Wnęka ładowarki 17 Ładowarka 18 Czerwony wskaźnik LED na ładowarce 19 Zielony wskaźnik LED na ładowarce 20 Wtyczka sieciowa ** 21 Numer serii ** specyficzne dla danego kraju Osprzęt ukazany na rysunkach lub opisany w instrukcji użytkowania nie wchodzi w standardowy zakres dostawy. Kompletny asortyment osprzętu można znaleźć w naszym katalogu osprzętu. W przypadku stwierdzenia braku lub uszkodzenia któregoś z elementów, należy zwrócić się do punktu zakupu urządzenia. F 016 L70 576 | (14.11.08) Bosch Power Tools Polski | 199 Dane techniczne Kosiarka Rotak 34 LI Rotak 37 LI Rotak 43 LI 3 600 H81 ... 3 600 H81 ... 3 600 H81 ...

12,8 13,0 13,8 Numer katalogowy Odstęp między nożami Wysokość cięcia Pojemność pojemnika na trawę Ciężar (maks.)

Numer seryjny Zob. numer seryjny 21 (tabliczka znamionowa) na urządzeniu Akumulator Li-Ion Li-Ion Li-Ion

AL 3640 CV Professional AL 3640 CV Professional AL 3640 CV Professional Numer katalogowy Napięcie znamionowe Czas ładowania (przy rozładowanym akumulatorze) Liczba ogniw akumulatora Ładowarka Numer katalogowy

(amper) 4,0 4,0 4,0 Dopuszczalny zakres temperatur ładowania

0 – 45 0 – 45 0 – 45 Ciężar odpowiednio do EPTA-Procedure 01/2003

1,0 1,0 1,0 /II /II /II Napięcie znamionowe Prąd ładowania Klasa ochrony Informacja na temat hałasu i wibracji Rotak 34/37 LI Zmierzone wartości wyznaczono zgodnie z dyrektywą 2000/14/WE (wysokość 1,60 m, odstęp 1 m) i normą EN ISO 5349. Określony wg skali A poziom hałasu emitowanego przez urządzenie wynosi standardowo: Poziom ciśnienia akustycznego 81 dB(A); Gwarantowany poziom mocy akustycznej jest mniejszy niż 90 dB(A). Niepewność pomiaru K =0 .74 dB. Drgania przenoszone na dłoń i ramię nie przekraczają zazwyczaj 2,5 m/s2. Bosch Power Tools Rotak 43 LI Zmierzone wartości wyznaczono zgodnie z dyrektywą 2000/14/WE (wysokość 1,60 m, odstęp 1 m) i normą EN ISO 5349. Określony wg skali A poziom hałasu emitowanego przez urządzenie wynosi standardowo: Poziom ciśnienia akustycznego 81 dB(A); Gwarantowany poziom mocy akustycznej jest mniejszy niż 91 dB(A). Niepewność pomiaru K =0 .74 dB. Drgania przenoszone na dłoń i ramię nie przekraczają zazwyczaj 2,5 m/s2. F 016 L70 576 | (14.11.08) 200 | Polski Deklaracja zgodności Montaż Rotak 34/37 LI Oświadczamy z pełną odpowiedzialnością, że produkt, przedstawiony w rozdziale „Dane techniczne“, odpowiada wymaganiom następujących norm i dokumentów normatywnych: EN 60335, EN 50338 (Akumulator) i EN 60335 (ładowarka akumulatorów) zgodnie z wymaganiami dyrektyw 2006/95/WE, 2004/108/WE, 98/37/WE (do 28.12.2009), 2006/42/WE (od

29.12.2009), 2000/14/WE.

2000/14/WE: Zmierzony poziom mocy akustycznej 90 dB(A). Sposób oceny zgodności wg załącznika VI. Rotak 43 LI Oświadczamy z pełną odpowiedzialnością, że produkt, przedstawiony w rozdziale „Dane techniczne“, odpowiada wymaganiom następujących norm i dokumentów normatywnych: EN 60335, EN 50338 (Akumulator) i EN 60335 (ładowarka akumulatorów) zgodnie z wymaganiami dyrektyw 2006/95/WE, 2004/108/WE, 98/37/WE (do 28.12.2009), 2006/42/WE (od

29.12.2009), 2000/14/WE.

2000/14/WE: Zmierzony poziom mocy akustycznej 90 dB(A). Sposób oceny zgodności wg załącznika VI. Jednostka certyfikująca: SRL, Sudbury, England, Nr. 1088 Dokumentacja techniczna: Bosch Lawn and Garden Ltd., PT-LG/EAE, Stowmarket, Suffolk IP14 1EY, England Leinfelden, dn. 17.09.2008 Dr Egbert Schneider Senior Vice President Engineering Dr Eckerhard Strötgen Head of Product Certification

17.09.2008, Robert Bosch GmbH, Power Tools Division

D-70745 Leinfelden-Echterdingen F 016 L70 576 | (14.11.08) Dla własnego bezpieczeństwa f Uwaga! Przed przystąpieniem do prac konserwacyjnych lub do czyszczenia urządzenia, należy zwolnić przerywacz obwodu elektrycznego i wyjąć akumulator z urządzenia. Powyższe dotyczy również przypadków, gdy przewód zasilający jest przecięty, uszkodzony lub splątany. f Po wyłączeniu maszyny noże wirują jeszcze przez kilka sekund. f Zachować ostrożność – nie dotykać obracającego się noża. Ładowanie akumulatora Zwrócić uwagę na napięcie sieciowe: Napięcie źródła prądu musi zgadzać się z danymi na tabliczce znamionowej urządzenia. Urządzenia przeznaczone do pracy pod napięciem 230 V można przyłączać również do sieci 220 V/240 V. Stosować należy tylko załączoną w dostawie ładowarkę. Tylko ta ładowarka dopasowana jest do zastosowanego w nabytym urządzeniu akumulatora litowo-jonowego. Akumulator wyposażony został w czujnik temperatury, który dopuszcza ładowanie tylko w zakresie temperatur, leżącym między 0 °C i 45 °C. W ten sposób zagwarantowana jest długa żywotność akumulatora. Wskazówka: W momencie dostawy akumulator jest naładowany częściowo. Aby zagwarantować wykorzystanie najwyższej wydajności akumulatora, należy przed pierwszym użyciem całkowicie naładować akumulator w ładowarce. Akumulator litowo-jonowy można doładować w dowolnej chwili, nie powodując tym skrócenia jego żywotności. Przerwanie procesu ładowania nie niesie za sobą ryzyka uszkodzenia ogniw akumulatora. Akumulator litowo-jonowy podczas pracy w urządzeniu zabezpieczony jest przed głębokim rozładowaniem. Przy rozładowanym akumulatorze urządzenie zostaje wyłączone przez układ ochronny i nie może być dalej użytkowane. Bosch Power Tools Polski | 201 f Po automatycznym wyłączeniu urządzenia nie naciskać ponownie włącznika. Może to spowodować uszkodzenie akumulatora. Ładowanie akumulatora Ładowanie rozpoczyna się w momencie włożenia wtyczki ładowarki do gniazdka sieciowego i wstawienia akumulatora 8 do wnęki ładowania 16. Inteligentny proces ładowania pozwala na automatyczne rozpoznawanie stanu naładowania akumulatora i optymalny dobór prądu ładowania, w zależności od temperatury i napięcia akumulatora. Ma to wpływ na przedłużenie żywotności akumulatora, a poza tym akumulator będzie stale całkowicie naładowany przez cały czas przechowywania w ładowarce. Znaczenie wskaźników Nadzór nad procesem ładowania sygnalizowany jest diodami LED 18 lub 19: Szybkie ładowanie Proces szybkiego ładowania sygnalizowany jest miganiem zielonego wskaźnika LED 19. Podczas procesu ładowania akumulatora trzy zielone diody LED zapalają się jedna po drugiej i gasną na krótki okres czasu. Akumulator jest naładowany całkowicie, gdy wszystkie trzy diody LED palą się światłem ciągłym. Ponowne wygaśnięcie wszystkich trzech zielonych diod LED nastąpi około 5 minut po całkowitym naładowaniu akumulatora. Wskazówka: Szybkie ładowanie jest możliwe tylko wtedy, gdy temperatura akumulatora znajduje się w dopuszczalnym zakresie temperatur, zob. rozdział „Dane techniczne“. Naładowany akumulator Ciągłe zielone światło wskaźnika LED 19 oznacza, że akumulator został całkowicie naładowany. Dodatkowo rozlega się na okres ok. 2 sekund sygnał dźwiękowy, sygnalizujący całkowite naładowanie akumulatora. Bosch Power Tools Po zakończeniu ładowania akumulator można wyjąć i rozpocząć natychmiastowe użytkowanie. Ciągłe zielone światło wskaźnika LED 19 bez wsadzonego akumulatora oznacza, wtyczka sieciowa znajduje się w gnieździe i ładowarka gotowa jest do pracy. Temperatura akumulatora nie sięgająca 0 °C lub przekraczająca 45 °C Ciągłe czerwone światło czerwonego wskaźnika LED 18 oznacza, że temperatura akumulatora leży poza zakresem temperatur dozwolonych do szybkiego ładowania, znajdującego się pomiędzy 0 °C – 45 °C. Po osiągnięciu dopuszczalnego zakresu temperatur, ładowarka przechodzi automatycznie na szybkie ładowanie. Jeżeli temperatura akumulatora znajduje się poza dopuszczalnym zakresem temperatur, po włożeniu akumulatora do ładowarki zapala się czerwona dioda LED. Nie jest możliwe ładowanie Każde inne zakłócenie procesu ładowania sygnalizowane jest miganiem czerwonego wskaźnika LED 18. Niemożliwe jest rozpoczęcie procesu ładowania; akumulator nie daje się naładować (zob. „Lokalizacja usterek“). Wskazówki dotyczące ładowania Ładowanie ciągłe akumulatora, jak również kilka następujących bezpośrednio po sobie cykli ładowania, może spowodować nagrzanie się ładowarki. Jest to zjawisko normalne i nie świadczy o żadnej wadzie technicznej urządzenia. Zdecydowanie krótszy czas prac po ładowaniu wskazuje na zużycie akumulatora i konieczność wymiany na nowy. Chłodzenie akumulatora (Active Air Cooling) Wbudowany do ładowarki sterownik wentylatora nadzoruje temperaturę przeznaczonego do ładowania akumulatora. Jeżeli temperatura akumulatora przekracza F 016 L70 576 | (14.11.08) 202 | Polski 30 °C, akumulator schładzany jest wentylatorem do optymalnej temperatury. Załączony wentylator wytwarza charakterystyczny dźwięk. Jeżeli wentylator nie pracuje, oznacza to, że temperatura akumulatora jest właściwa lub że wentylator jest uszkodzony. W tym wypadku czas ładowania akumulatora przedłuża się. Wyjmowanie akumulatora Pociągnąć dźwignię pokrywki wnęki akumulatora 23 do góry i podnieść pokrywkę 7. Zwolnić przerywacz obwodu elektrycznego 24 i ustawić w pozycji „parkowania“. Pociągnąć dźwignię pokrywki wnęki na akumulator 23 do góry. Wyjąć akumulator 8. Montaż f Akumulator i/lub przerywacz obwodu elektrycznego umieszcza się w kompletnie zmontowanym urządzeniu. f Podczas rozkładania lub składania górnego/ dolnego uchwytu należy zwrócić uwagę na to, by nie zakleszczyć przewodu zasilającego. Nie upuszczać uchwytu prowadzącego. Montaż uchwytu prowadzącego A n o Umieścić dolną część uchwytu prowadzącego 6 w przewidzianych do tego celu wgłębieniach i zabezpieczyć ją wkrętami do blachy. Wskazówka: Górna część uchwytu prowadzącego 3 daje się przestawić na wysokość. Zamontować uchwyt prowadzący w pozycji I lub II. p Przymocować górną część uchwytu prowadzącego 3 za pomocą śrub i nakrętek motylkowych 22 do dolnej żerdzi 6. Wskazówka: Upewnić się, czy przewód wraz z załączonym klipsem przymocowany jest do uchwytu prowadzącego. Włożenie akumulatora B n o Pociągnąć dźwignię pokrywy wnęki akumulatora 23 do góry i podnieść pokrywkę 7. p Wstawić akumulator 8 tak, aby zaskoczył on w sposób słyszalny (kliknięcie). q Podłączyć przerywacz obwodu elektrycznego 24 jak ukazano na rysunku. Upewnić się, że znajduje się on we właściwej pozycji. r Jeżeli kosiarka nie będzie używana natychmiast, przerywacz obwodu elektrycznego 24 należy „zaparkować“, jak ukazano na rysunku. Składanie pojemnika na trawę Rotak 34/37 LI C Złożyć górną część pojemnika na trawę z dolną częścią powodując zaskoczenie po kolei wszystkich łączników przebiegających wzdłuż krawędzi. Składanie należy rozpoczynać z tyłu i przesuwać się do przodu. Rotak 43 LI D n Połączyć obie połówki dolnej części pojemnika na trawę powodując zaskoczenie po kolei wszystkich łączników przebiegających wzdłuż krawędzi. Składanie należy rozpoczynać z tyłu i przesuwać się do przodu. o Zmontować obie części pojemnika na trawę. Montaż/demontaż pojemnika na trawę E Unieść osłonę 5 i przytrzymać ją w tej pozycji do montażu lub demontażu pojemnika na trawę 4. Jeżeli nie jest konieczne wyłapywanie skoszonej trawy, kosiarkę można eksploatować bez uprzedniego zawieszenia pojemnika na trawę 4. W tym wypadku trzeba jednak koniecznie opuścić osłonę 5. Ustawianie wysokości cięcia F f Przed przystąpieniem do ustawiania wysokości cięcia należy zatrzymać się, puścić dźwignię wyłącznika i odczekać do całkowitego zatrzymania silnika. Noże obracają się jeszcze przez jakiś czas po wyłączeniu silnika i mogą spowodować obrażenia. f Zachować ostrożność – nie dotykać obracającego się noża. Przed pierwszym koszeniem w danym sezonie należy ustawić wysoką wysokość cięcia. Zamknąć pokrywkę akumulatora 7. F 016 L70 576 | (14.11.08) Bosch Power Tools Polski | 203 Posiada 7 wysokości cięcia i może być ustawiona między 35 mm i 70 mm. Aby ustawić pożądaną wysokość cięcia, należy docisnąć dźwignię 12 do wewnątrz, a następnie przesunąć do przodu lub do tyłu, dociskając równocześnie kosiarkę do ziemi lub pociągając ją do góry. Dzięki usunięciu pokrywy ochronnej 25 (jak ukazano na rysunku) można zredukować wysokość cięcia kosiarki do 20 mm. f Wysokość cięcia leżąca między 20 – 30 mm skraca czas pracy akumulatora. Praca urządzenia Uruchomienie urządzenia f Noże wirują przez jeszcze kilka sekund po wyłączeniu silnika. Przed ponownym uruchomieniem urządzenia należy odczekać do całkowitego zatrzymania silnika oraz noży. f Nie włączać i nie wyłączać urządzenia w krótkich odstępach czasu. Wskazówka: Aby ułatwić uruchomienie maszyny, należy docisnąć uchwyt prowadzący do dołu, powodując tym uniesienie przednich kół. Ponownie podłączyć przerywacz obwodu elektrycznego 24. Włączanie G n Wcisnąć przycisk bezpieczeństwa 2 i przytrzymać go w tej pozycji.

1 sec start o Pociągnąć dźwignię 1 w kierunku uchwytu prowadzącego. Zwolnić przycisk bezpieczeństwa 2. Wskazówka: Po uruchomieniu dźwigni 1 silnik uruchamia się z niewielkim opóźnieniem. Wyłączanie Zwolnić dźwignię 1. Jeżeli kosiarka nie będzie używana natychmiast, przerywacz obwodu elektrycznego 24 należy „zaparkować“, jak ukazano na rysunku. Bosch Power Tools Maszyna wyposażona została w hamulec silnika. To urządzenie zabezpieczające zatrzymuje silnik w przeciągu niewielu sekund. Koszenie

Akumulator należy chronić przed wysokimi temperaturami, na przykład przed promieniowaniem słonecznym i ogniem. Urządzenie nie uruchamia się, jeżeli temperatura otoczenia nie sięga 0 °C lub przekracza 45 °C! f Jeżeli na urządzenie pada bezpośrednio słońce, nie należy pozostawiać w nim akumulatora. W przypadku pracy w szczególnie trudnych warunkach nie przeciążać silnika. Przy przeciążeniu obniża się liczba obrotów silnika, a odgłos wydawany przez silnik zmienia się. W takim przypadku należy się zatrzymać, zwolnić dźwignię 1 i przestawić wysokość pracy na wyższą. W przeciwnym wypadku wydajność cięcia (żywotność akumulatora) zmniejsza się, a/lub urządzenie lub akumulator mogą ulec uszkodzeniu. Grabie 11 umożliwiają koszenie blisko ścian i w narożnikach. Należy uważać, by podczas cięcia blisko ścian i krawężników nie dotykać grabiami 11 żadnych przedmiotów. Wskazówki dotyczące pracy Wskaźnik stanu naładowania akumulatora (zob. rys. główny) Akumulator 8 wyposażony jest we wskaźnik naładowania akumulatora 14, ukazujący stan naładowania akumulatora Wskaźnik naładowania akumulatora 14 składa się z 3 zielonych diod LED. W celu aktywacji wskaźnika naładowania akumulatora 13 należy wskaźnik naładowania akumulatora 14 dotknąć. Po ok. 5 sekundach wskaźnik naładowania akumulatora wygasa samoczynnie. Stan naładowania akumulatora można skontrolować także w wyjętym akumulatorze. F 016 L70 576 | (14.11.08) 204 | Polski Wskaźnik diody LED Pojemność akumulatora 3 zielone diody LED palą się światłem ciągłym ≥ 2/3 2 zielone diody LED palą się światłem ciągłym ≥ 1/3 1 zielona dioda LED pali się światłem ciągłym ≤ 1/3 1 zielona dioda LED miga Rezerwa Jeżeli po naciśnięciu przycisku 13 żadna dioda LED się nie pali, oznacza to, że akumulator jest uszkodzony i należy go wymienić. Ze względu na bezpieczeństwo odczyt stanu naładowania akumulatora możliwy jest tylko przy wyłączonym urządzeniu. Podczas procesu ładowania akumulatora trzy zielone diody LED zapalają się jedna po drugiej i gasną na krótki okres czasu. Akumulator jest naładowany całkowicie, gdy wszystkie trzy diody LED palą się światłem ciągłym. Ponowne wygaśnięcie wszystkich trzech zielonych diod LED nastąpi około 5 minut po całkowitym naładowaniu akumulatora. Wskaźnik kontroli temperatury (zob. rys. główny) Czerwona dioda LED na wskaźniku kontroli temperatury 15 sygnalizuje, że akumulator lub układ elektroniczny urządzenia (przy włożonym akumulatorze) znajduje się poza optymalnym zakresem temperatur. W takim przypadku urządzenie nie pracuje w ogóle lub ze zmniejszoną wydajnością. Kontrola temperatury układu elektronicznego urządzenia Czerwona dioda LED 15 świeci się przy wciśniętym włączniku/wyłączniku 1 światłem ciągłym: Temperatura układu elektronicznego elektronarzędzia spadła poniżej 5 °C lub przekroczyła 75 °C. Jeżeli temperatura przekroczy 90 °C, układ elektroniczny akumulatora wyłączy się do momentu, aż ponownie znajdzie się on w dopuszczalnym zakresie temperatur. Wydajność cięcia (czas pracy akumulatora) Wydajność cięcia (czas pracy akumulatora) uzależniona jest od właściwości trawnika, np. do gęstości trawy, wilgotności, wysokości jak również od ustawionej wysokości cięcia. Częste włączanie i wyłączanie maszyny podczas koszenia również redukuje wydajność cięcia (czas pracy akumulatora). Aby zoptymalizować wydajność cięcia (czas pracy akumulatora), zaleca się często kosić trawnik, ustawiać dużą wysokość cięcia i nie iść w zbyt szybkim tempie. Niżej przedstawiony przykład ukazuje związek między wysokością cięcia i wydajnością cięcia w odniesieniu do jednego naładowania akumulatora. Warunki cięcia Rzadka, sucha Rzadka, sucha Normalna, trawa trawa gęsta trawa 15cm 8cm 6cm 4cm 4cm 4cm Kontrola temperatury akumulatora Czerowna dioda LED 15 miga podczas naciskania przycisku 13 lub włączania/wyłączania 1 (przy włożonym akumulatorze) – temperatura akumulatora znajduje się poza dopuszczalnym zakresem temperatury roboczej (wynoszącym – 10 °C ... +60 °C). Jeżeli temperatura akumulatora przekroczy 70 °C, akumulator wyłączy się do momentu, aż ponownie znajdzie się on w dopuszczalnym zakresie temperatur. F 016 L70 576 | (14.11.08) Wydajność cięcia (Rotak 34 LI) do 300 m2 do 150 m2 do 100 m2 Wydajność cięcia (Rotak 37 LI) do 300 m2 do 150 m2 do 100 m2 Wydajność cięcia (Rotak 43 LI) do 300 m2 do 150 m2 do 100 m2 Aby przedłużyć czas pracy, można nabyć dodatkowy akumulator w autoryzowanym punkcie serwisowym narzędzi ogrodowych firmy Bosch. Bosch Power Tools Polski | 205 Lokalizacja usterek W poniższej tabeli wyszczególnione zostały możliwe usterki i sposoby postępowania w przypadku, gdy w pracy urządzenia wystąpią nieprawidłości. Jeżeli za jej pomocą nie uda się lokalizacja bądź usunięcie usterki, należy zwrócić się do punktu serwisowego. f Uwaga: Przed przystąpieniem do lokalizacji usterki należy wyłączyć urządzenie i zwolnić przerywacz obwodu elektrycznego. Symptomy Możliwa przyczyna Usunięcie usterki Maszyna nie działa Możliwość zablokowania maszyny wyrzucanym materiałem Skontrolować spód maszyny, w razie potrzeby oczyścić (zawsze stosować rękawice ogrodowe) Akumulator nie naładowany do pełna Ładowanie akumulatora Akumulator nie (właściwie) wstawiony Włożenie akumulatora Uszkodzony/przepalony bezpiecznik w przerywaczu obwodu elektrycznego Zwrócić się do punktu serwisowego Zbyt długa trawa Ustawić wyższą wysokość cięcia i przechylić maszynę, aby zredukować obciążenie początkowe Zadziałał wyłącznik przeciwprzeciążeniowy silnika Doprowadzić do ochłodzenia silnika i ustawić wyższą wysokość cięcia Akumulator za zimny/za gorący Przywrócić prawidłową temperaturę akumulator (ogrzać/ochłodzić) Przerywacz obwodu elektrycznego zamontowany został niewłaściwie Skorygować położenie Po uruchomieniu dźwigni, silnik Wcisnąć dźwignię na ok. uruchamia się z niewielkim 1 – 3 sekund, aby uruchomić opóźnieniem silnik Bosch Power Tools F 016 L70 576 | (14.11.08) 206 | Polski Symptomy Możliwa przyczyna Usunięcie usterki Silnik włącza się, a następnie wyłącza Akumulator nie naładowany do pełna Ładowanie akumulatora Przerywacz obwodu elektrycznego zamontowany został niewłaściwie Skorygować położenie Akumulator nie (właściwie) wstawiony Włożenie akumulatora Akumulator za zimny/za gorący Przywrócić prawidłową temperaturę akumulator (ogrzać/ochłodzić) Ustawić wyższą wysokość cięcia Maszyna pracuje z przerwami Maszyna nierównomiernie lub niedokładnie tnie i/lub Silnik ciężko pracuje Wewnętrzne okablowanie urządzenia jest uszkodzone Zwrócić się do punktu serwisowego Zadziałał wyłącznik przeciwprzeciążeniowy silnika Doprowadzić do ochłodzenia silnika i ustawić wyższą wysokość cięcia Za nisko ustawiona wysokość cięcia Ustawić wyższą wysokość cięcia (zob. „Ustawianie wysokości cięcia“) Tępy nóż Wymiana noża (zob. „Konserwacja noża“) Możliwość zablokowania maszyny wyrzucanym materiałem Skontrolować spód maszyny, w razie potrzeby oczyścić (zawsze stosować rękawice ogrodowe) Nóż został nieprawidłowo zamontowany Właściwie osadzić nóż (zob. „Konserwacja noża“) Wydajność cięcia (czas pracy Za nisko ustawiona wysokość akumulatora) nie wystarczająca cięcia F 016 L70 576 | (14.11.08) Ustawić wyższą wysokość cięcia i iść w wolniejszym tempie Za wysoka trawa Ustawić wyższą wysokość cięcia i iść w wolniejszym tempie Trawa jest za mokra lub wilgotna Odczekać, aż trawa wyschnie i iść w wolniejszym tempie Za gęsta trawa Ustawić wyższą wysokość cięcia, iść w wolniejszym tempie i częściej kosić Dodatkowy akumulator można nabyć w autoryzowanym punkcie serwisowym narzędzi ogrodowych firmy Bosch Zwrócić się do punktu serwisowego Bosch Power Tools Polski | 207 Symptomy Możliwa przyczyna Po włączeniu maszyny, nóż nie obraca się Nóż zablokowany trawą Silne wibracje/dźwięki Nie można naładować akumulatora Wskaźniki LED 18 lub 19 nie zapalają się po włożeniu wtyczki do gniazdka Wyłączyć maszynę Usunąć przyczynę blokady (zawsze stosować rękawice ogrodowe) Niedokręcona śruba/nakrętka noża Dokręcić śrubę/nakrętkę noża Niedokręcona śruba/nakrętka noża Dokręcić śrubę/nakrętkę noża Uszkodzony nóż Wymiana noża Styki akumulatora są zabrudzone Wyczyścić styki akumulatora, np. przez wie lo krot ne włożenie i wyjęcie akumulatora. W razie niepowodzenia akumulator wymienić na nowy Akumulator uszkodzony, przerwa w poborze mocy wewnątrz akumulatora (pomiędzy ogniwami) Wymienić akumulator na nowy Wtyczka ładowarki nie (właściwie) podłączona do sieci Wsadzić wtyczkę (całkowicie) do gniazdka Gniazdko, przewód sieciowy lub ładowarka są uszkodzone Skontrolować napięcie sieciowe i w razie potrzeby oddać ładowarkę do kontroli do autoryzowanego punktu serwisowego elektronarzędzi firmy Bosch Konserwacja i serwis Konserwacja i czyszczenie f Uwaga! Przed przystąpieniem do prac konserwacyjnych lub do czyszczenia urządzenia, należy wyłączyć urządzenie, zwolnić przerywacz prądu, a także wyjąć akumulator i pojemnik na trawę. f Podczas wykonywania prac obsługowych w pobliżu ostrych noży, należy zawsze nosić rękawice ogrodowe. Bosch Power Tools Usunięcie usterki Wskazówka: Następujących czynności konserwacyjnych należy dokonywać regularnie, aby zagwarantować długą i wydajną pracę urządzenia. Regularnie kontrolować maszynę pod kątem oczywistych usterek, takich jak poluzowane lub uszkodzone noże, luźne elementy mocujące, zużyte lub uszkodzone części. Kontrolować, czy osłony urządzenia i zabezpieczenia są w pełni sprawne i właściwie zamontowane. Przed rozpoczęciem pracy z urządzeniem należy przeprowadzić wszelkie konieczne konserwacje i naprawy. F 016 L70 576 | (14.11.08) 208 | Polski Jeśli urządzenie, mimo starannych metod produkcji i kontroli uległoby awarii, naprawę powinien przeprowadzić autoryzowany serwis narzędzi ogrodowych firmy Bosch. Przy wszystkich zgłoszeniach i zamówieniach części zamiennych konieczne jest podanie dziesięciocyfrowego numeru katalogowego, znajdującego się na tabliczce znamionowej urządzenia. Konserwacja noża

f Uwaga! Przed przystąpieniem do prac konserwacyjnych lub do czyszczenia urządzenia, należy wyłączyć urządzenie, zwolnić przerywacz prądu, a także wyjąć akumulator i pojemnik na trawę. f Podczas wykonywania prac obsługowych w pobliżu ostrych noży, należy zawsze nosić rękawice ogrodowe. Ułożyć maszynę na prawym boku, aby skontrolować nóż. Tępy lub uszkodzony nóż należy niezwłocznie wymienić. Aby wymienić nóż, należy postępować w następujący sposób: Włożyć śrubokręt (nie wchodzi w zakres dostawy) do otworu 26, aby zablokować napęd. Stosując rękawice ogrodowe (nie wchodzą w zakres dostawy), przytrzymać nóż 30 i za pomocą śrubokręta (nie wchodzi w zakres dostawy)odkręcić śrubę przytrzymującą nóż 29, podkładkę 28 i nóż 30. Zamocować nóż 30 za pomocą podkładki 28 i śruby 29. Przed dociągnięciem śruby 29 upewnić się, że nóż został właściwie zamontowany (symbol musi być widoczny, por. rys. I). Przed rozpoczęciem eksploatacji maszyny należy upewnić się, że śrubokręt został usunięty. f Podczas montażu nie wolno smarować lub oliwić noża ani śruby przytrzymującej nóż. Pielęgnacja akumulatora f Uwaga! Przed przystąpieniem do prac konserwacyjnych lub do czyszczenia urządzenia, należy wyłączyć urządzenie, zwolnić przerywacz prądu, a także wyjąć akumulator i pojemnik na trawę. f Podczas wykonywania prac obsługowych w pobliżu ostrych noży, należy zawsze nosić rękawice ogrodowe. Aby zapewnić optymalne wykorzystanie akumulatora, należy przestrzegać następujących wskazówek i zaleceń: – Akumulator należy chronić przed wilgocią i wodą. – Akumulator należy przechowywać wyłącznie w temperaturze od 0 °C do 45 °C. Nie wolno pozostawiać akumulatora np. latem w samochodzie. – Jeżeli na urządzenie pada bezpośrednio słońce, nie należy pozostawiać w nim akumulatora. – Optymalna temperatura przechowywania akumulatora wynosi 5 °C. – Otwory wentylacyjne należy regularnie czyścić za pomocą miękkiego, czystego i suchego pędzelka. Zdecydowanie krótszy czas prac po ładowaniu wskazuje na zużycie akumulatora i konieczność wymiany na nowy. Po zakończeniu użytkowania/ Przechowywanie Przy pomocy miękkiej szczotki i szmatki dokładnie oczyścić zewnętrzne elementy maszyny. Nie używać wody ani środków, zawierających rozpuszczalnik lub substancje polerujące. Usunąć starannie trawę oraz inne zanieczyszczenia, w szczególności z otworów wentylacyjnych 9. Ułożyć maszynę na boku i wyczyścić komorę noża. Nagromadzone w komorze kawałki trawy usunąć drewnianym lub plastikowym narzędziem. f Podczas wykonywania prac obsługowych w pobliżu ostrych noży, należy zawsze nosić rękawice ogrodowe. F 016 L70 576 | (14.11.08) Bosch Power Tools Polski | 209 Przechowywać maszynę w suchym miejscu. Nie wolno stawiać na obudowie maszyny żadnych przedmiotów. Aby ułatwić przechowywanie maszyny, należy całkowicie złożyć uchwyt prowadzący. f Podczas rozkładania lub składania górnego/dolnego uchwytu należy zwrócić uwagę na to, by nie zakleszczyć przewodu zasilającego. Nie upuszczać uchwytu prowadzącego. Maszynę można przechowywać po uprzednim zdjęciu pojemnika na trawę. Osprzęt Nóż tnący Rotak 34 LI. . . . . . . . . . . . . . . . . F 016 800 288 Rotak 37 LI. . . . . . . . . . . . . . . . . F 016 800 277 Rotak 43 LI. . . . . . . . . . . . . . . . . F 016 800 278 Obługa klienta oraz doradztwo techniczne Ze wszystkimi pytaniami, dotyczącymi naprawy i konserwacji nabytego produktu oraz dostępu do części zamiennych prosimy zwracać się do punktów obsługi klienta. Rysunki techniczne oraz informacje o częściach zamiennych można znaleźć pod adresem: www.bosch-pt.com Zespół doradztwa technicznego firmy Bosch służy pomocą w razie pytań związanych z zakupem produktu, jego zastosowaniem oraz regulacją urządzeń i osprzętu. Polska Robert Bosch Sp. z o.o. Serwis Elektronarzędzi Ul. Szyszkowa 35/37 02-285 Warszawa Tel.: +48 (022) 715 44 60 Faks: +48 (022) 715 44 41 E-Mail: bsc@pl.bosch.com Infolinia Działu Elektronarzędzi: +48 (801) 100 900 (w cenie połączenia lokalnego) E-Mail: elektronarzedzia.info@pl.bosch.com www.bosch.pl Bosch Power Tools Transport Akumulator został przetestowany zgodnie z dokumentem ONZ ST/SG/AC.10/11/Rev.3 część III, podpunkt 38.3. Posiada on efektywne zabezpieczenie przed wewnętrznym nadciśnieniem i spięciem jak również mechanizmy zapobiegające gwałtownemu pęknięciu obudowy oraz powstaniu niebezpiecznego prądu zwrotnego. Zawartość litu w akumulatorze jest mniejsza od odnośnych wartości dopuszczalnych. Z tego powodu akumulator – zarówno jako oddzielny element, jak i włożony w urządzenie – nie podlega krajowym i międzynarodowym przepisom dotyczącym transportu materiałów niebezpiecznych. Przepisy dotyczące transportu materiałów niebezpiecznych mogą jednak obowiązywać podczas transportu większej ilości akumulatorów. W tym wypadku może zaistnieć konieczność spełnienia szczególnych warunków (np. dotyczących opakowania). Dokładniejsze informacje znaleźć można w angielskojęzycznym dokumencie pod następującym adresem: http://purchasing.bosch.com/en/start/ Allgemeines/Download/index.htm. Usuwanie odpadów Elektronarzędzia, osprzęt i opakowanie należy poddać utylizacji zgodnie z obowiązującymi zasadami ochrony środowiska. Tylko dla państw należących do UE: Nie należy wyrzucać elektronarzędzi do odpadów domowych! Zgodnie z europejską wytyczną 2002/96/WE o starych, zużytych narzędziach elektrycznych i elektronicznych i jej stosowania w prawie krajowym, wyeliminowane, niezdatne do użycia elektronarzędzia należy zbierać osobno i doprowadzić do ponownego użytkowania zgodnego z zasadami ochrony środowiska. F 016 L70 576 | (14.11.08) 210 | Polski Akumulatory/Baterie: Li-Ion: Proszę stosować się do wskazówek, znajdujących się w rozdziale „Transport“, str. 209. Akumulatorów/baterii nie należy wyrzucać do odpadów domowych, nie wolno ich wrzucać do ognia lub do wody. Akumulatory/baterie należy zbierać, oddać do ponownej przeróbki lub usunąć w sposób zgodny z zasadami ochrony środowiska. Tylko dla państw należących do UE: Zgodnie z europejską wytyczną 91/157/EWG uszkodzone lub zużyte akumulatory/baterie muszą zostać poddane utylizacji. Zastrzega się prawo dokonywania zmian. F 016 L70 576 | (14.11.08) Bosch Power Tools Česky | 211 Bezpečnostní předpisy Nabíječku používejte pouze v suchých prostorech.
