BEDIENUNGSANLEITUNG ROTAK 37 LI BOSCH

de Originalbetriebsanleitung Originalbetriebsanleitung de Originalbetriebsanleitung el Πρωτότυπο elοδηγιών

Deutsch . . . . . . . . . . . . . . . . . . . . . . . . . . . . Seite

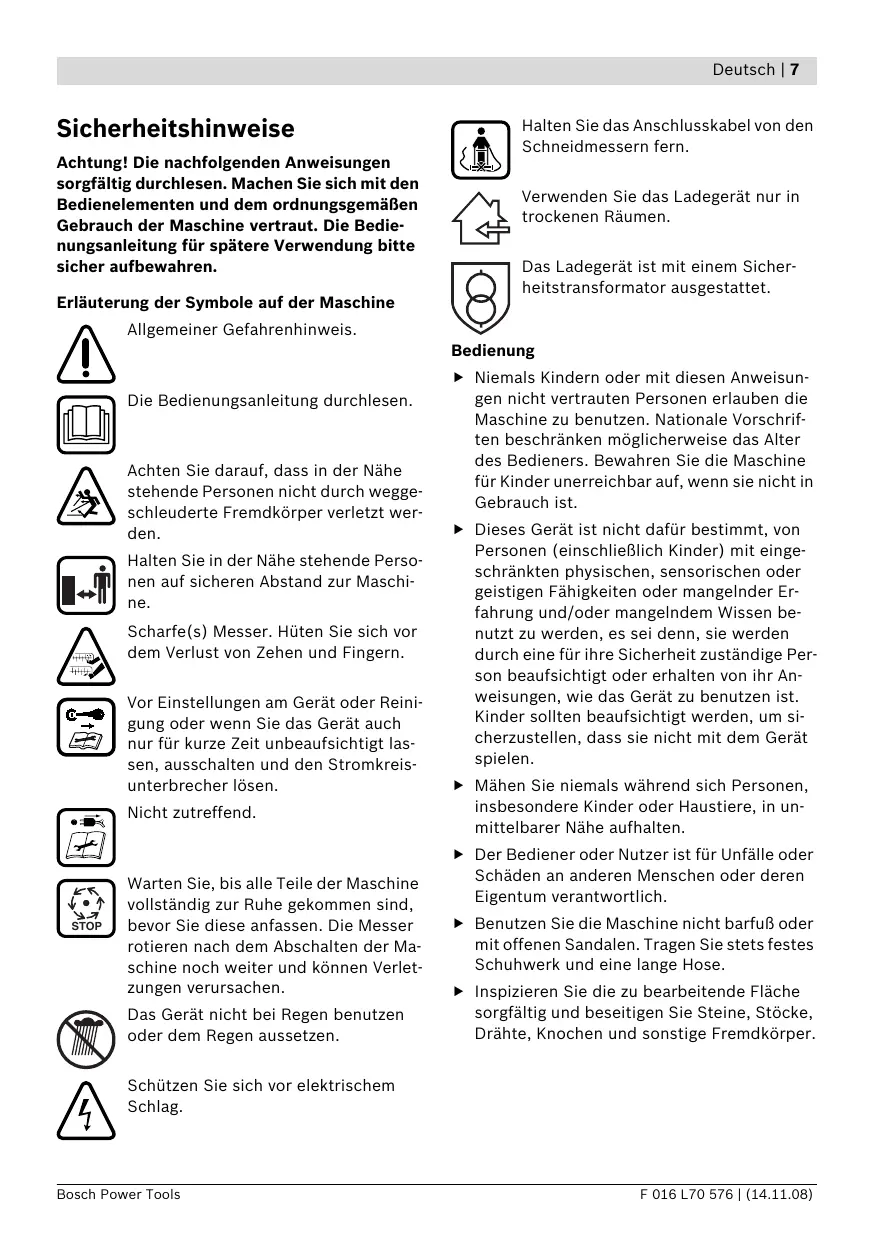

Achtung! Die nachfolgenden Anweisungen sorgfältig durchlesen. Machen Sie sich mit den Bedienelementen und dem ordnungsgemäßen Gebrauch der Maschine vertraut. Die Bedienungsanleitung für spätere Verwendung bitte sicher aufbewahren. Erläuterung der Symbole auf der Maschine Halten Sie das Anschlusskabel von den Schneidmessern fern. Verwenden Sie das Ladegerät nur in trockenen Räumen. Das Ladegerät ist mit einem Sicherheitstransformator ausgestattet. Allgemeiner Gefahrenhinweis. Bedienung Die Bedienungsanleitung durchlesen. Achten Sie darauf, dass in der Nähe stehende Personen nicht durch weggeschleuderte Fremdkörper verletzt werden. Halten Sie in der Nähe stehende Personen auf sicheren Abstand zur Maschine. Scharfe(s) Messer. Hüten Sie sich vor dem Verlust von Zehen und Fingern. Vor Einstellungen am Gerät oder Reinigung oder wenn Sie das Gerät auch nur für kurze Zeit unbeaufsichtigt lassen, ausschalten und den Stromkreisunterbrecher lösen. Nicht zutreffend. STOP Warten Sie, bis alle Teile der Maschine vollständig zur Ruhe gekommen sind, bevor Sie diese anfassen. Die Messer rotieren nach dem Abschalten der Maschine noch weiter und können Verletzungen verursachen. Das Gerät nicht bei Regen benutzen oder dem Regen aussetzen. f Niemals Kindern oder mit diesen Anweisungen nicht vertrauten Personen erlauben die Maschine zu benutzen. Nationale Vorschriften beschränken möglicherweise das Alter des Bedieners. Bewahren Sie die Maschine für Kinder unerreichbar auf, wenn sie nicht in Gebrauch ist. f Dieses Gerät ist nicht dafür bestimmt, von Personen (einschließlich Kinder) mit eingeschränkten physischen, sensorischen oder geistigen Fähigkeiten oder mangelnder Erfahrung und/oder mangelndem Wissen benutzt zu werden, es sei denn, sie werden durch eine für ihre Sicherheit zuständige Person beaufsichtigt oder erhalten von ihr Anweisungen, wie das Gerät zu benutzen ist. Kinder sollten beaufsichtigt werden, um sicherzustellen, dass sie nicht mit dem Gerät spielen. f Mähen Sie niemals während sich Personen, insbesondere Kinder oder Haustiere, in unmittelbarer Nähe aufhalten. f Der Bediener oder Nutzer ist für Unfälle oder Schäden an anderen Menschen oder deren Eigentum verantwortlich. f Benutzen Sie die Maschine nicht barfuß oder mit offenen Sandalen. Tragen Sie stets festes Schuhwerk und eine lange Hose. f Inspizieren Sie die zu bearbeitende Fläche sorgfältig und beseitigen Sie Steine, Stöcke, Drähte, Knochen und sonstige Fremdkörper. Schützen Sie sich vor elektrischem Schlag. Bosch Power Tools F 016 L70 576 | (14.11.08) 8 | Deutsch f Prüfen Sie vor der Benutzung immer, ob Messer, Messerschrauben und Schneidbaugruppe abgenutzt oder beschädigt sind. Tauschen Sie abgenutzte oder beschädigte Messer sowie Messerschrauben immer im ganzen Satz aus, um Unwucht zu vermeiden. f Schalten Sie die Maschine wie in der Betriebsanleitung beschrieben ein und achten Sie darauf, dass Ihre Füße ausreichend weit von rotierenden Teilen entfernt sind. f Mähen Sie nur bei Tageslicht oder gutem künstlichem Licht. f Halten Sie Abstand zur Auswurfzone, wenn Sie mit der Maschine arbeiten. f Betreiben Sie die Maschine nach Möglichkeit nicht bei nassem Gras. f Heben bzw. tragen Sie die Maschine niemals bei laufendem Motor. f Stets ruhig gehen, niemals schnell laufen. f Betreiben Sie die Maschine niemals mit defekten Schutzvorrichtungen, Abdeckungen oder ohne Sicherheitseinrichtungen, wie z. B. Prallschutz und/oder Grasfangkorb. f Das Arbeiten an Böschungen kann gefährlich sein. – Mähen Sie keine besonders steilen Abhänge. – Achten Sie auf schrägen Flächen oder auf nassem Gras stets auf sicheren Tritt. – Mähen Sie auf schrägen Flächen immer quer und niemals auf- und abwärts. – Gehen Sie beim Richtungswechsel an Abhängen äußerst vorsichtig vor. f Gehen Sie beim Rückwärtsgehen oder Ziehen der Maschine äußerst vorsichtig vor. f Schieben Sie die Maschine beim Mähen immer vorwärts und ziehen Sie diese niemals zum Körper hin. f Die Messer müssen stehen, wenn Sie die Maschine für den Transport kippen müssen, wenn Sie nicht mit Gras bepflanzte Flächen überqueren und wenn Sie die Maschine zu und von dem zu mähenden Bereich transportieren. f Kippen Sie die Maschine beim Starten oder Anlassen des Motors nicht, außer dies ist zum Starten in hohem Gras erforderlich. In diesem Fall, die vom Bediener abgewandte Seite durch Niederdrücken des Handgriffes nicht weiter als unbedingt nötig anheben. Achten Sie darauf, dass sich Ihre Hände am Griff befinden, wenn Sie die Maschine wieder ablassen. F 016 L70 576 | (14.11.08) f Bringen Sie Ihre Hände und Füße nicht in die Nähe oder unter rotierende Teile. Stromkreisunterbrecher lösen: – immer wenn Sie sich von der Maschine entfernen, – vor dem Beseitigen von Blockierungen, – wenn Sie die Maschine überprüfen, reinigen oder an ihr arbeiten, – nach der Kollision mit einem Fremdkörper. Überprüfen Sie die Maschine sofort auf Beschädigungen und lassen Sie diese wenn notwendig instandsetzen, – wenn die Maschine ungewöhnlich zu vibrieren beginnt (sofort prüfen). Wartung f Stellen Sie den Festsitz aller Muttern, Bolzen und Schrauben sicher, damit ein sicherer Arbeitszustand der Maschine gewährleistet ist. f Überprüfen Sie regelmäßig den Grasfangkorb auf Zustand und Abnutzung. f Überprüfen Sie die Maschine und ersetzen Sie sicherheitshalber abgenutzte oder beschädigte Teile. f Verwenden Sie ausschließlich für die Maschine vorgesehene Schneidmesser. f Stellen Sie sicher, dass auszuwechselnde Teile von Bosch stammen. f Tragen Sie immer Gartenhandschuhe, wenn Sie im Bereich der scharfen Messer hantieren oder arbeiten. Hinweise für den optimalen Umgang mit dem Akku f Stellen Sie sicher, dass das Gerät ausgeschaltet ist, bevor Sie den Akku einsetzen. Das Einsetzen eines Akkus in ein Gerät, das eingeschaltet ist, kann zu Unfällen führen. Bosch Power Tools Deutsch | 9 f Halten Sie das Ladegerät von Regen oder Nässe fern. Das Eindringen von Wasser in ein Ladegerät erhöht das Risiko eines elektrischen Schlages. f Laden Sie die Akkus nur in Ladegeräten auf, die vom Hersteller empfohlen werden. Für ein Ladegerät, das für eine bestimmte Art von Akkus geeignet ist, besteht Brandgefahr, wenn es mit anderen Akkus verwendet wird. f Laden Sie keine Fremd-Akkus. Das Ladegerät ist nur zum Laden von Bosch Li-Ionen-Akkus mit den in den Technischen Daten angegebenen Spannungen geeignet. Ansonsten besteht Brand- und Explosionsgefahr. f Halten Sie das Ladegerät sauber. Durch Verschmutzung besteht die Gefahr eines elektrischen Schlages. f Überprüfen Sie vor jeder Benutzung Ladegerät, Kabel und Stecker. Benutzen Sie das Ladegerät nicht, sofern Sie Schäden feststellen. Öffnen Sie das Ladegerät nicht selbst und lassen Sie es nur von qualifiziertem Fachpersonal und nur mit Original-Ersatzteilen reparieren. Beschädigte Ladegeräte, Kabel und Stecker erhöhen das Risiko eines elektrischen Schlages. f Betreiben Sie das Ladegerät nicht auf leicht brennbarem Untergrund (z.B. Papier, Textilien etc.) bzw. in brennbarer Umgebung. Wegen der beim Laden auftretenden Erwärmung des Ladegerätes besteht Brandgefahr. f Verwenden Sie in diesem Gerät nur die dafür vorgesehenen Akkus. Der Gebrauch von anderen Akkus kann zu Verletzungen und Brandgefahr führen. f Halten Sie den nicht benutzten Akku fern von Büroklammern, Münzen, Schlüsseln, Nägeln, Schrauben oder anderen kleinen Metallgegenständen, die eine Überbrückung der Kontakte verursachen könnten. Ein Kurzschluss zwischen den Akkukontakten kann Verbrennungen oder Feuer zur Folge haben. Bosch Power Tools f Bei falscher Anwendung kann Flüssigkeit aus dem Akku austreten. Vermeiden Sie den Kontakt damit. Bei zufälligem Kontakt mit Wasser abspülen. Wenn die Flüssigkeit in die Augen kommt, nehmen Sie zusätzlich ärztliche Hilfe in Anspruch. Austretende Akkuflüssigkeit kann zu Hautreizungen oder Verbrennungen führen. f Öffnen Sie den Akku nicht. Es besteht die Gefahr eines Kurzschlusses. f Schützen Sie den Akku vor Hitze, z. B. auch vor dauernder Sonneneinstrahlung, und Feuer. Es besteht Explosionsgefahr. f Schließen Sie den Akku nicht kurz. Es besteht Explosionsgefahr. f Bei Beschädigung und unsachgemäßem Gebrauch des Akkus können Dämpfe austreten. Führen Sie Frischluft zu und suchen Sie bei Beschwerden einen Arzt auf. Die Dämpfe können die Atemwege reizen. f Schützen Sie den Akku vor Feuchtigkeit und Wasser. f Lagern Sie den Akku nur im Temperaturbereich von 0 °C bis 45 °C. Lassen Sie den Akku z.B. im Sommer nicht im Auto liegen. f Reinigen Sie gelegentlich die Lüftungsschlitze des Akkus mit einem weichen, sauberen und trockenen Pinsel. Funktionsbeschreibung Lesen Sie alle Sicherheitshinweise und Anweisungen. Versäumnisse bei der Einhaltung der Sicherheitshinweise und Anweisungen können elektrischen Schlag, Brand und/oder schwere Verletzungen verursachen. Bestimmungsgemäßer Gebrauch Das Gerät ist dazu bestimmt, um im privaten Bereich den Rasen zu mähen. F 016 L70 576 | (14.11.08) 10 | Deutsch Lieferumfang Abgebildete Komponenten Nehmen Sie das Gerät vorsichtig aus der Verpackung und prüfen Sie, ob die nachfolgenden Teile vollständig sind: Die Nummerierung der abgebildeten Komponenten bezieht sich auf die Darstellung des Gerätes auf der Grafikseite.

Rasenmäher mit Griffbügel 1 Griffbügel-Unterteil 2 Schrauben 2 Flügelmuttern 2 Blechschrauben 2 Grasfangkorbhälften (Rotak 34/37 LI) 3 Grasfangkorbhälften (Rotak 43 LI) 2 Kabelclips Ladegerät Stromkreisunterbrecher Akku/Akkus* Bedienungsanleitung

• produktspezifisch 1 Schalthebel 2 Sicherheitsknopf 3 Griffbügel-Oberteil 4 Grasfangkorb 5 Prallschutz 6 Griffbügel-Unterteil 7 Akkuabdeckung 8 Akku 9 Lüftungsschlitze 10 Räder 11 Grasrechen 12 Hebel für Schnitthöhe Wenn Teile fehlen oder beschädigt sind, wenden Sie sich bitte an Ihren Händler. 13 Taste für Ladezustandsanzeige Die Maschine wiegt im vollständig zusammengebauten Zustand etwa 12,8–13,8 kg. Holen Sie bei Bedarf Hilfe, um die Maschine aus der Verpackung zu nehmen. 15 Anzeige Temperaturüberwachung Achten Sie auf scharfe Messer, wenn Sie die Maschine aus der Verpackung nehmen oder zum Rasen tragen. 19 Grüne LED-Anzeige am Ladegerät 14 Akku-Ladezustandsanzeige 16 Ladeschacht 17 Ladegerät 18 Rote LED-Anzeige am Ladegerät 20 Netzstecker ** 21 Seriennummer ** länderspezifisch Abgebildetes oder beschriebenes Zubehör gehört nicht zum Standard-Lieferumfang. Das vollständige Zubehör finden Sie in unserem Zubehörprogramm. F 016 L70 576 | (14.11.08) Bosch Power Tools Deutsch | 11 Technische Daten Rasenmäher Rotak 34 LI Rotak 37 LI Rotak 43 LI Sachnummer 3 600 H81 ... 3 600 H81 ... 3 600 H81 ... Messerbreite

Seriennummer Siehe Seriennummer 21 (Typenschild) an der Maschine Akku Li-Ion Li-Ion Li-Ion

Sachnummer Nennspannung Ladezeit (Akku entladen) Anzahl der Akkuzellen Ladegerät Sachnummer

4,0 4,0 4,0 Zulässiger Ladetemperaturbereich

1,0 1,0 1,0 /II /II /II Schutzklasse Geräusch-/Vibrationsinformation Rotak 34/37 LI Messwerte ermittelt entsprechend 2000/14/EG (1,60 m Höhe, 1,0 m Abstand) und EN ISO 5349. Der A-bewertete Geräuschpegel des Gerätes beträgt typischerweise: Schalldruckpegel 81 dB(A); garantierter Schallleistungspegel niedriger als 90 dB(A). Unsicherheit K =0 .74 dB. Die Hand-Arm-Vibration ist typischerweise niedriger als 2,5 m/s2. Rotak 43 LI Messwerte ermittelt entsprechend 2000/14/EG (1,60 m Höhe, 1,0 m Abstand) und EN ISO 5349. Bosch Power Tools Der A-bewertete Geräuschpegel des Gerätes beträgt typischerweise: Schalldruckpegel 81 dB(A); garantierter Schallleistungspegel niedriger als 91 dB(A). Unsicherheit K =0 .74 dB. Die Hand-Arm-Vibration ist typischerweise niedriger als 2,5 m/s2. Konformitätserklärung Rotak 34/37 LI Wir erklären in alleiniger Verantwortung, dass das unter „Technische Daten“ beschriebene Produkt mit den folgenden Normen oder normativen Dokumenten übereinstimmt: EN 60335, EN 50338 (Akku-Gerät) und EN 60335 (Akku-La-degerät) gemäß den Bestimmungen der Richtlinien 2006/95/EG, 2004/108/EG, 98/37/EG (bis F 016 L70 576 | (14.11.08) 12 | Deutsch

28.12.2009), 2006/42/EG (ab 29.12.2009),

2000/14/EG. 2000/14/EG: Gemessener Schallleistungspegel 90 dB(A). Bewertungsverfahren der Konformität gemäß Anhang VI. f Nachdem die Maschine abgeschaltet wurde, drehen sich die Messer noch einige Sekunden weiter. f Vorsicht – das rotierende Schneidmesser nicht berühren. Rotak 43 LI Wir erklären in alleiniger Verantwortung, dass das unter „Technische Daten“ beschriebene Produkt mit den folgenden Normen oder normativen Dokumenten übereinstimmt: EN 60335, EN 50338 (Akku-Gerät) und EN 60335 (Akku-Ladegerät) gemäß den Bestimmungen der Richtlinien 2006/95/EG, 2004/108/EG, 98/37/EG (bis

28.12.2009), 2006/42/EG (ab 29.12.2009),

2000/14/EG. 2000/14/EG: Gemessener Schallleistungspegel 90 dB(A). Bewertungsverfahren der Konformität gemäß Anhang VI. Benannte Stelle: SRL, Sudbury, England, Nr. 1088 Technische Unterlagen bei: Bosch Lawn and Garden Ltd., PT-LG/EAE, Stowmarket, Suffolk IP14 1EY, England Leinfelden, den 17.09.2008 Dr. Egbert Schneider Senior Vice President Engineering Dr. Eckerhard Strötgen Head of Product Certification

17.09.2008, Robert Bosch GmbH, Power Tools Division

D-70745 Leinfelden-Echterdingen Montage Zu Ihrer Sicherheit f Achtung! Vor Wartungs- oder Reinigungsarbeiten das Gerät ausschalten, den Stromkreisunterbrecher lösen und den Akku entfernen. Gleiches gilt, wenn das Stromkabel beschädigt, angeschnitten oder verwickelt ist. F 016 L70 576 | (14.11.08) Akku laden Netzspannung beachten: Die Spannung der Stromquelle muss mit den Angaben auf dem Typenschild des Gerätes übereinstimmen. Mit 230 V gekennzeichnete Geräte können auch an 220 V/240 V betrieben werden. Benutzen Sie nur das mitgelieferte Ladegerät. Nur dieses Ladegerät ist auf den in Ihrem Gerät verwendeten Li-Ionen-Akku abgestimmt. Der Akku ist mit einer Temperaturüberwachung ausgestattet, welche Ladung nur im Temperaturbereich zwischen 0 °C und 45 °C zulässt. Dadurch wird eine hohe Akku-Lebensdauer erreicht. Hinweis: Der Akku wird teilgeladen ausgeliefert. Um die volle Leistung des Akkus zu gewährleisten, laden Sie vor dem ersten Einsatz den Akku vollständig im Ladegerät auf. Der Li-Ionen-Akku kann jederzeit aufgeladen werden, ohne die Lebensdauer zu verkürzen. Eine Unterbrechung des Ladevorganges schädigt den Akku nicht. Der Li-Ionen-Akku ist beim Einsatz im Gerät gegen Tiefentladung geschützt. Bei entladenem Akku wird das Gerät durch eine Schutzschaltung abgeschaltet und kann nicht mehr betrieben werden. f Drücken Sie nach dem automatischen Abschalten des Gerätes nicht weiter auf den Ein-/Ausschalter. Der Akku kann beschädigt werden. Ladevorgang Der Ladevorgang beginnt, sobald der Netzstecker des Ladegerätes in die Steckdose gesteckt und der Akku 8 in den Ladeschacht 16 eingesteckt wird. Bosch Power Tools Deutsch | 13 Durch das intelligente Ladeverfahren wird der Ladezustand des Akkus automatisch erkannt und abhängig von Akkutemperatur und -spannung mit dem jeweils optimalen Ladestrom geladen. Dadurch wird der Akku geschont und bleibt bei Aufbewahrung im Ladegerät immer vollständig aufgeladen. Bedeutung der Anzeigeelemente Die Überwachung des Ladevorganges wird durch die LED-Anzeigen 18 bzw. 19 signalisiert: Schnellladevorgang Der Schnellladevorgang wird durch Blinken der grünen LEDAnzeige 19 signalisiert. Während des Ladevorganges leuchten die drei grünen LED nacheinander auf und erlöschen kurzzeitig. Der Akku ist vollständig geladen, wenn die drei grünen LED dauerhaft leuchten. Etwa 5 Minuten nachdem der Akku vollständig geladen wurde, erlöschen die drei grünen LED wieder. Hinweis: Der Schnellladevorgang ist nur möglich, wenn die Temperatur des Akkus im zulässigen Ladetemperaturbereich ist, siehe Abschnitt „Technische Daten“. Akku geladen Das Dauerlicht der grünen LED-Anzeige 19 signalisiert, dass der Akku vollständig aufgeladen ist. Akku-Temperatur unter 0 °C oder über 45 °C Das Dauerlicht der roten LEDAnzeige 18 signalisiert, dass die Temperatur des Akkus außerhalb des Schnellladetemperaturbereiches von 0 °C – 45 °C liegt. Sobald der zulässige Temperaturbereich erreicht ist, schaltet das Ladegerät automatisch auf Schnellladung um. Liegt die Temperatur des Akkus außerhalb des zulässigen Ladetemperaturbereiches, leuchtet beim Einsetzen in das Ladegerät die rote LED des Akkus. Kein Ladevorgang möglich Liegt eine andere Störung des Ladevorganges vor, so wird dies durch Blinken der roten LED-Anzeige 18 signalisiert. Der Ladevorgang kann nicht gestartet werden und das Laden des Akkus ist nicht möglich (siehe „Fehlersuche“). Hinweise zum Laden Bei kontinuierlichen bzw. mehrmals nacheinander folgenden Ladezyklen ohne Unterbrechung kann sich das Ladegerät erwärmen. Dies ist jedoch unbedenklich und deutet nicht auf einen technischen Defekt des Ladegerätes hin. Eine wesentlich verkürzte Betriebszeit nach der Aufladung zeigt an, dass der Akku verbraucht ist und ersetzt werden muss. Akku-Kühlung (Active Air Cooling) Der Akku kann anschließend zum sofortigen Gebrauch entnommen werden. Die in das Ladegerät integrierte Lüftersteuerung überwacht die Temperatur des eingesetzten Akkus. Liegt die Akkutemperatur über 30 °C, wird der Akku durch einen Ventilator auf die optimale Ladetemperatur gekühlt. Der eingeschaltete Ventilator erzeugt ein Lüftungsgeräusch. Ohne eingesteckten Akku signalisiert das Dauerlicht der grünen LED-Anzeige 19, dass der Netzstecker in die Steckdose eingesteckt ist und das Ladegerät betriebsbereit ist. Läuft der Ventilator nicht, liegt die Akkutemperatur im optimalen Ladetemperaturbereich oder der Ventilator ist defekt. In diesem Fall verlängert sich die Ladezeit des Akkus. Zusätzlich ertönt für die Zeitdauer von ca. 2 Sekunden ein Signalton, welcher die vollständige Aufladung des Akkus akustisch signalisiert. Bosch Power Tools F 016 L70 576 | (14.11.08) 14 | Deutsch Montage f Setzen Sie den Akku und/oder den Stromkreisunterbrecher erst ein, wenn das Gerät vollständig zusammengebaut ist. f Achten Sie beim Auseinander- oder Zusammenklappen des oberen/unteren Handgriffs darauf, dass das Stromkabel nicht eingeklemmt wird. Den Handgriff nicht fallen lassen. Montage der Griffbügel A n o Setzen Sie das Griffbügel-Unterteil 6 in die dafür vorgesehenen Löcher ein und sichern Sie es mit den Blechschrauben. Hinweis: Das Griffbügel-Oberteil 3 ist in der Höhe verstellbar. Montieren Sie den Griffbügel in Position I oder II. p Bringen Sie das Griffbügel-Oberteil 3 mit den Schrauben und Flügelmuttern 22 am unteren Gestänge 6 an. Grasfangkorb zusammenfügen Rotak 34/37 LI C Fügen Sie das Grasfangkorb-Oberteil mit dem Grasfangkorb-Unterteil durch Einrasten der Laschen entlang des Randes zusammen. Beginnen Sie hinten und arbeiten Sie sich nach vorne. Rotak 43 LI D n Fügen Sie beide Hälften des GrasfangkorbUnterteils durch Einrasten der Laschen entlang des Randes zusammen. Beginnen Sie hinten und arbeiten Sie sich nach vorne. o Stecken Sie beide Grasfangkorbhälften zusammen. Grasfangkorb einsetzen/abnehmen E Heben Sie den Prallschutz 5 an und halten Sie ihn in dieser Stellung, um den Grasfangkorb 4 einzusetzen oder abzunehmen. Hinweis: Stellen Sie sicher, dass das Kabel mit den mitgelieferten Kabelclips am Griffbügel befestigt ist. Wenn kein Gras aufgefangen werden soll, kann der Rasenmäher ohne den eingehängten Grasfangkorb 4 betrieben werden. Der Prallschutz 5 muss dann allerdings nach unten geklappt werden. Akku einsetzen B Schnitthöhe einstellen F n o Ziehen Sie den Hebel für die Akkuabdeckung 23 nach oben und heben Sie die Akkuabdeckung 7 an. f Vor dem Einstellen der Schnitthöhe anhalten, Schalthebel loslassen und warten, bis der Motor stillsteht. Die Messer rotieren nach dem Abschalten des Motors noch weiter und können Verletzungen verursachen. p Setzen Sie den Akku 8 ein, so dass dieser hörbar einrastet (click). q Fügen Sie den Stromkreisunterbrecher 24 wie dargestellt ein. Vergewissern Sie sich, dass dieser richtig positioniert ist. r Wird der Rasenmäher nicht umgehend genutzt, bringen Sie den Stromkreisunterbrecher 24 wie dargestellt in die Parkposition. Schließen Sie die Akkuabdeckung 7. Akku entnehmen Ziehen Sie den Hebel für die Akkuabdeckung 23 nach oben und heben Sie die Akkuabdeckung 7 an. Lösen Sie den Stromkreisunterbrecher 24 und bringen Sie diesen in die Parkposition. Ziehen Sie den Hebel für die Akkuabdeckung 23 nach oben. Entnehmen Sie den Akku 8. F 016 L70 576 | (14.11.08) f Vorsicht – das rotierende Schneidmesser nicht berühren. Für den ersten Schnitt in der Saison sollte eine große Schnitthöhe eingestellt werden. Der Rasenmäher kann auf 7 Schnitthöhen zwischen 35 mm und 70 mm eingestellt werden. Drücken Sie hierzu den Hebel für die Schnitthöhe 12 nach innen und bewegen diesen nach vorne oder hinten, während Sie den Rasenmäher nach unten drücken oder anheben, um damit die gewünschte Schnitthöhe einzustellen. Durch Entfernen der Abdeckung 25 wie dargestellt, kann die Schnitthöhe des Rasenmähers auf 20 mm reduziert werden. f Bei einer Schnitthöhe von 20 – 30 mm verkürzt sich die Akku-Laufzeit. Bosch Power Tools Deutsch | 15 Betrieb Inbetriebnahme f Nachdem die Maschine abgeschaltet wurde, drehen sich die Messer noch einige Sekunden weiter. Warten Sie, bis der Motor und die Messer stillstehen, bevor Sie die Maschine erneut eingeschalten. f Nicht kurz hintereinander aus- und wieder einschalten. Hinweis: Um den Anlauf zu erleichtern, drücken Sie den Griffbügel nach unten, um die Vorderräder anzuheben. Fügen Sie den Stromkreisunterbrecher 24 wieder ein. Einschalten G n Drücken Sie den Sicherheitsknopf 2 und halten Sie diesen gedrückt.

1 sec start o Ziehen Sie den Schalthebel 1 gegen den Griffbügel. Lassen Sie den Sicherheitsknopf 2 los. Hinweis: Der Motor startet nach Betätigen des Schalthebels 1 mit einer geringen Zeitverzögerung. Ausschalten Lassen Sie den Schalthebel 1 los. Wird der Rasenmäher nicht umgehend genutzt, bringen Sie den Stromkreisunterbrecher 24 wie dargestellt in die Parkposition. Beim Arbeiten unter besonders schweren Bedingungen den Motor nicht überlasten. Bei Überlastung sinkt die Motordrehzahl und das Motorgeräusch verändert sich. Halten Sie in diesem Fall an, lassen Sie den Schalthebel 1 los und stellen Sie eine größere Schnitthöhe ein. Andernfalls kann sich die Schnittleistung (AkkuLaufzeit) verringern und/oder die Maschine oder der Akku können beschädigt werden. Die Grasrechen 11 ermöglichen randnahes Mähen an Wänden und in Ecken. Achten Sie darauf, dass Sie beim randnahen Mähen mit den Grasrechen 11 keine Gegenstände berühren. Arbeitshinweise Akku-Ladezustandsanzeige (siehe Hauptbild) Der Akku 8 ist mit einer Ladezustandsanzeige 14 ausgestattet, die den Ladezustand des Akkus anzeigt. Die Ladezustandsanzeige 14 besteht aus 3 grünen LED. Betätigen Sie die Taste für die Ladezustandsanzeige 13, um die Ladezustandsanzeige 14 zu aktivieren. Nach ca. 5 Sekunden erlischt die Ladezustandsanzeige selbsttätig. Der Ladezustand kann auch bei abgenommenem Akku geprüft werden. LED-Anzeige Akku-Kapazität Dauerlicht 3 grüne LED ≥ 2/3 Dauerlicht 2 grüne LED ≥ 1/3 Dauerlicht 1 grüne LED ≤ 1/3 Blinklicht 1 grüne LED Reserve Die Maschine ist mit einer Motorbremse ausgestattet. Diese Schutzvorrichtung bremst das Messer innerhalb weniger Sekunden ab. Leuchtet nach Betätigung der Taste 13 keine LED, ist der Akku defekt und muss ausgetauscht werden. Mähen Aus Sicherheitsgründen kann die Abfrage des Ladezustandes nur beim stillstehenden Gerät erfolgen.

Schützen Sie den Akku vor Hitze, wie beispielsweise extremer Sonnenbestrahlung und Feuer. Das Gerät arbeitet nicht unter 0 °C oder über 45 °C! f Lassen Sie den Akku bei direkter Sonnenbestrahlung nicht im Gerät. Bosch Power Tools Während des Ladevorganges leuchten die drei grünen LED nacheinander auf und erlöschen kurzzeitig. Der Akku ist vollständig geladen, wenn die drei grünen LED dauerhaft leuchten. Etwa 5 Minuten nachdem der Akku vollständig geladen wurde, erlöschen die drei grünen LED wieder. F 016 L70 576 | (14.11.08) 16 | Deutsch Anzeige für Temperaturüberwachung (siehe Hauptbild) Die rote LED der Anzeige für die Temperaturüberwachung 15 signalisiert, dass der Akku oder die Elektronik des Gerätes (bei eingesetztem Akku) nicht im optimalen Temperaturbereich sind. In diesem Fall arbeitet das Gerät nicht oder nicht mit voller Leistung. Temperaturüberwachung des Akkus Die rote LED 15 blinkt beim Drücken der Taste 13 oder des Ein-/Ausschalters 1 (bei eingesetztem Akku): Der Akku ist außerhalb des Betriebstemperaturbereiches von – 10 °C bis +60 °C. Bei einer Temperatur über 70 °C schaltet der Akku ab, bis er wieder im zulässigen Betriebstemperaturbereich ist. Temperaturüberwachung der Elektronik des Gerätes Die rote LED 15 leuchtet beim Drücken des Ein-/Ausschalters 1 dauerhaft: Die Temperatur der Elektronik des Gerätes beträgt weniger als 5 °C oder mehr als 75 °C. Bei einer Temperatur über 90 °C schaltet die Elektronik des Gerätes ab, bis diese wieder im zulässigen Betriebstemperaturbereich ist. Schnittleistung (Akku-Laufzeit) Die Schnittleistung (Akku-Laufzeit) ist abhängig von den Eigenschaften des Rasens z. B. Grasdichte, Feuchtigkeit, Graslänge sowie der Schnitthöhe. Häufiges Ein- und Ausschalten der Maschine während des Mähvorganges reduziert ebenfalls die Schnittleistung (Akku-Laufzeit). Zur Optimierung der Schnittleistung (Akku-Laufzeit) wird empfohlen, öfters zu mähen, die Schnitthöhe zu vergrößern und in angemessenem Tempo zu gehen. Das unten aufgeführte Beispiel zeigt den Zusammenhang zwischen Schnitthöhe und Schnittleistung in Bezug auf eine Akkuladung. Schnittbedingungen Sehr dünnes, trockenes Gras Dünnes, trockenes Gras Normales, dichtes Gras 15cm 8cm 6cm 4cm 4cm 4cm Schnittleistung (Rotak 34 LI) bis zu 300 m2 bis zu 150 m2 bis zu 100 m2 Schnittleistung (Rotak 37 LI) bis zu 300 m2 bis zu 150 m2 bis zu 100 m2 Schnittleistung (Rotak 43 LI) bis zu 300 m2 bis zu 150 m2 bis zu 100 m2 Um die Laufzeit zu erhöhen kann ein zusätzlicher Akku über eine autorisierte Kundendienststelle für Bosch Gartengeräte erworben werden. F 016 L70 576 | (14.11.08) Bosch Power Tools Deutsch | 17 Fehlersuche Die folgende Tabelle zeigt Fehlersymptome auf und wie Sie Abhilfe schaffen können, wenn Ihre Maschine einmal nicht richtig arbeitet. Wenn Sie damit das Problem nicht lokalisieren und beseitigen können, wenden Sie sich an Ihre Service-Werkstatt. f Achtung: Vor der Fehlersuche Gerät ausschalten und Stromkreisunterbrecher lösen. Symptome Mögliche Ursache Abhilfe Maschine läuft nicht Verstopfung möglich Maschinenunterseite prüfen und ggf. frei machen (tragen Sie immer Gartenhandschuhe) Akku nicht voll geladen Akku laden Akku nicht (richtig) eingesteckt Akku einsetzen Sicherung im Stromkreisunterbrecher defekt/durchgebrannt Kundendienst aufsuchen Gras zu lang Größere Schnitthöhe einstellen und Maschine kippen, um die Anfangsbelastung zu reduzieren Motorschutz hat angesprochen Motor abkühlen lassen und größere Schnitthöhe einstellen Motor startet und stoppt anschließend wieder Akku zu kalt/zu heiß Akku erwärmen/abkühlen lassen Stromkreisunterbrecher nicht richtig/nicht vollständig eingesetzt Richtig einsetzen Der Motor startet nach Betätigen des Schalthebels mit einer geringen Zeitverzögerung Schalthebel für ca. 1 – 3 s betätigen, um den Motor zu starten Akku nicht voll geladen Akku laden Stromkreisunterbrecher nicht richtig/nicht vollständig eingesetzt Richtig einsetzen Akku nicht (richtig) eingesteckt Akku einsetzen Akku zu kalt/zu heiß Akku erwärmen/abkühlen lassen Größere Schnitthöhe einstellen Maschine läuft mit Unterbrechungen Interne Verkabelung der Maschine defekt Kundendienst aufsuchen Motorschutz hat angesprochen Motor abkühlen lassen und größere Schnitthöhe einstellen Bosch Power Tools F 016 L70 576 | (14.11.08) 18 | Deutsch Symptome Mögliche Ursache Abhilfe Maschine hinterlässt unregelmäßiges Schnittbild und/oder Motor arbeitet schwer Schnitthöhe zu niedrig Größere Schnitthöhe einstellen (siehe „Schnitthöhe einstellen“) Messer stumpf Messer wechseln (siehe „Messerwartung“) Verstopfung möglich Maschinenunterseite prüfen und ggf. frei machen (tragen Sie immer Gartenhandschuhe) Messer falsch herum montiert Messer richtig herum montieren (siehe „Messerwartung“) Schnitthöhe zu niedrig Größere Schnitthöhe einstellen und langsamer gehen Gras zu hoch Größere Schnitthöhe einstellen und langsamer gehen Gras zu nass oder feucht Warten bis das Gras trocken ist und langsamer gehen Gras zu dicht Größere Schnitthöhe einstellen, langsamer gehen und öfters mähen Schnittleistung (Akku-Laufzeit) nicht ausreichend Ein zusätzlicher Akku kann über Kundendienst aufsuchen eine autorisierte Kundendienststelle für Bosch Gartengeräte erworben werden Nach Einschalten der Maschine dreht sich das Schneidmesser nicht Messer durch Gras behindert Maschine ausschalten Verstopfung entfernen (tragen Sie immer Gartenhandschuhe) Messermutter/-schraube locker Messermutter/-schraube festziehen Starke Vibrationen/Geräusche Kein Ladevorgang möglich Messermutter/-schraube locker Messermutter/-schraube festziehen Messer beschädigt Messer wechseln Akkukontakte verschmutzt Akkukontakte reinigen; z.B. durch mehrfaches Ein- und Ausstecken des Akkus, ggf. Akku ersetzen Akku defekt, da eine Leistungs- Akku ersetzen unterbrechung innerhalb des Akkus (Einzelzellen) vorliegt F 016 L70 576 | (14.11.08) Bosch Power Tools Deutsch | 19 Symptome Mögliche Ursache Abhilfe Die LED-Anzeigen 18 bzw. 19 leuchten nach dem Einstecken des Netzsteckers in die Steckdose nicht auf Netzstecker des Ladegerätes nicht (richtig) eingesteckt Netzstecker (vollständig) in die Steckdose einstecken Steckdose, Netzkabel oder Ladegerät defekt Die Netzspannung prüfen und das Ladegerät ggf. von einer autorisierten Kundendienststelle für Bosch-Elektrowerkzeuge überprüfen lassen Wartung und Service Wartung und Reinigung f Achtung! Vor Wartungs- oder Reinigungsarbeiten das Gerät ausschalten, den Stromkreisunterbrecher lösen und den Akku sowie den Grasfangkorb entfernen. f Tragen Sie immer Gartenhandschuhe, wenn Sie im Bereich der scharfen Messer hantieren oder arbeiten. Hinweis: Führen Sie die folgenden Wartungsarbeiten regelmäßig aus, damit eine lange und zuverlässige Nutzung gewährleistet ist. Die Maschine regelmäßig auf offensichtliche Mängel wie lose oder beschädigte Messer, lose Verbindungen und abgenutzte oder beschädigte Teile untersuchen. Prüfen Sie, ob Abdeckungen und Schutzvorrichtungen unbeschädigt und richtig angebracht sind. Führen Sie vor der Benutzung eventuell notwendige Wartungs- oder Reparaturarbeiten durch. Sollte das Gerät trotz sorgfältiger Herstellungsund Prüfverfahren einmal ausfallen, ist die Reparatur von einer autorisierten Kundendienststelle für Bosch-Gartengeräte ausführen zu lassen. Geben Sie bei allen Rückfragen und Ersatzteilbestellungen bitte unbedingt die 10-stellige Sachnummer laut Typenschild des Gerätes an. Messerwartung

f Achtung! Vor Wartungs- oder Reinigungsarbeiten das Gerät ausschalten, den Stromkreisunterbrecher lösen und den Akku sowie den Grasfangkorb entfernen. f Tragen Sie immer Gartenhandschuhe, wenn Sie im Bereich der scharfen Messer hantieren oder arbeiten. Legen Sie die Maschine auf die rechte Seite, um das Messer zu überprüfen. Wechseln Sie ein stumpfes oder beschädigtes Messer aus. Um das Messer auszuwechseln, gehen Sie wie folgt vor: Stecken Sie einen Schraubendreher (nicht mitgeliefert) in das Loch 26, um den Antrieb festzustellen. Halten Sie unter Verwendung von Gartenhandschuhen (nicht mitgeliefert) das Messer 30 fest und entfernen Sie mit Hilfe eines Schraubenschlüssels (nicht mitgeliefert) die Messerschraube 29, die Messerscheibe 28 und das Messer 30. Befestigen Sie das Messer 30 mit der Messerscheibe 28 und der Messerschraube 29. Bevor Sie die Messerschraube 29 festziehen, stellen Sie sicher, dass das Messer richtig herum montiert ist (Symbol muss sichtbar sein, siehe Bild I). Stellen Sie sicher, dass der Schraubendreher vor Inbetriebnahme der Maschine entfernt wurde. f Messer bzw. Messerschraube bei der Montage nicht einfetten oder einölen. Bosch Power Tools F 016 L70 576 | (14.11.08) 20 | Deutsch Akku-Pflege f Achtung! Vor Wartungs- oder Reinigungsarbeiten das Gerät ausschalten, den Stromkreisunterbrecher lösen und den Akku sowie den Grasfangkorb entfernen. f Tragen Sie immer Gartenhandschuhe, wenn Sie im Bereich der scharfen Messer hantieren oder arbeiten. Um eine optimale Nutzung des Akkus zu gewährleisten, beachten Sie folgende Hinweise und Maßnahmen: f Achten Sie beim Auseinander- oder Zusammenklappen des oberen/unteren Handgriffs darauf, dass das Stromkabel nicht eingeklemmt wird. Den Handgriff nicht fallen lassen. Zur Aufbewahrung der Maschine wird der Grasfangkorb abgenommen. Zubehör Schneidmesser Rotak 34 LI. . . . . . . . . . . . . . . . . F 016 800 288 – Schützen Sie den Akku vor Feuchtigkeit und Wasser. – Lagern Sie den Akku nur im Temperaturbereich von 0 °C bis 45 °C. Lassen Sie den Akku z.B. im Sommer nicht im Auto liegen. – Lassen Sie den Akku bei direkter Sonnenbestrahlung nicht im Gerät. – Die optimale Temperatur zur Aufbewahrung des Akkus beträgt 5 °C. – Reinigen Sie gelegentlich die Lüftungsschlitze des Akkus mit einem weichen, sauberen und trockenen Pinsel. Rotak 37 LI. . . . . . . . . . . . . . . . . F 016 800 277 Eine wesentlich verkürzte Betriebszeit nach der Aufladung zeigt an, dass der Akku verbraucht ist und ersetzt werden muss. www.bosch-do-it.de, das Internetportal für Heimwerker und Gartenfreunde. www.dha.de, das komplette Service-Angebot der Deutschen Heimwerker Akademie. Nach dem Arbeitsvorgang/Aufbewahrung Das Äußere der Maschine gründlich mit einer weichen Bürste und einem Tuch reinigen. Kein Wasser und keine Lösungs- oder Poliermittel verwenden. Sämtliche Grasanhaftungen und Partikel entfernen, insbesondere von den Lüftungsschlitzen 9. Die Maschine auf die Seite legen und den Messerbereich reinigen. Zusammengepresstes Schnittgut mit einem Holz- oder Plastikstück entfernen. Rotak 43 LI. . . . . . . . . . . . . . . . . F 016 800 278 Kundendienst und Kundenberatung Der Kundendienst beantwortet Ihre Fragen zu Reparatur und Wartung Ihres Produkts sowie zu Ersatzteilen. Explosionszeichnungen und Informationen zu Ersatzteilen finden Sie auch unter: www.bosch-pt.com Das Bosch-Kundenberater-Team hilft Ihnen gerne bei Fragen zu Kauf, Anwendung und Einstellung von Produkten und Zubehören. Deutschland Robert Bosch GmbH Servicezentrum Elektrowerkzeuge Zur Luhne 2 37589 Kalefeld – Willershausen Tel. Kundendienst: +49 (1805) 70 74 10 Fax: +49 (1805) 70 74 11 E-Mail: Servicezentrum.Elektrowerkzeuge@de. bosch.com Tel. Kundenberatung: +49 (1803) 33 57 99 Fax: +49 (711) 7 58 19 30 E-Mail: kundenberatung.ew@de.bosch.com f Tragen Sie immer Gartenhandschuhe, wenn Sie im Bereich der scharfen Messer hantieren oder arbeiten. Die Maschine an einem trockenen Ort aufbewahren. Keine anderen Gegenstände auf die Maschine stellen. Um Platz zu sparen, den Griffbügel vollständig zusammenklappen. F 016 L70 576 | (14.11.08) Bosch Power Tools Deutsch | 21 Österreich ABE Service GmbH Jochen-Rindt-Straße 1 1232 Wien Tel. Service: +43 (01) 61 03 80 Fax: +43 (01) 61 03 84 91 Tel. Kundenberater: +43 (01) 7 97 22 30 66 E-Mail: abe@abe-service.co.at Schweiz Tel.: +41 (044) 8 47 15 11 Fax: +41 (044) 8 47 15 51 Luxemburg Tel.: +32 (070) 22 55 65 Fax: +32 (070) 22 55 75 E-Mail: outillage.gereedschap@be.bosch.com Transport Der Akku ist nach UN-Handbuch ST/SG/AC.10/11/Rev.3 Teil III, Unterabschnitt

38.3 getestet. Er hat einen wirksamen Schutz

gegen inneren Überdruck und Kurzschluss sowie Einrichtungen zur Verhinderung von Gewaltbruch und gefährlichem Rückstrom. Die im Akku enthaltene Lithiumäquivalent-Menge liegt unterhalb einschlägiger Grenzwerte. Daher unterliegt der Akku weder als Einzelteil noch in ein Gerät eingesetzt den nationalen und internationalen Gefahrgutvorschriften. Die Gefahrgutvorschriften können jedoch beim Transport mehrerer Akkus relevant sein. Es kann in diesem Fall notwendig sein, besondere Bedingungen (z.B. bei der Verpackung) einzuhalten. Näheres können Sie einem Merkblatt unter folgender Internetadresse entnehmen: http://purchasing.bosch.com/de/start/ Allgemeines/Download/index.htm. Entsorgung Elektrowerkzeuge, Zubehör und Verpackungen sollen einer umweltgerechten Wiederverwertung zugeführt werden. Nur für EU-Länder: Werfen Sie Elektrowerkzeuge nicht in den Hausmüll! Gemäß der Europäischen Richtlinie 2002/96/EG über Elektro- und Elektronik-Altgeräte und ihrer Umsetzung in nationales Recht müssen nicht mehr gebrauchsfähige Elektrowerkzeuge getrennt gesammelt und einer umweltgerechten Wiederverwertung zugeführt werden. Akkus/Batterien: Li-Ion: Bitte beachten Sie die Hinweise im Abschnitt „Transport“, Seite 21. Werfen Sie Akkus/Batterien nicht in den Hausmüll, ins Feuer oder ins Wasser. Akkus/Batterien sollen gesammelt, recycelt oder auf umweltfreundliche Weise entsorgt werden. Nur für EU-Länder: Gemäß der Richtlinie 91/157/EWG müssen defekte oder verbrauchte Akkus/Batterien recycelt werden. Nicht mehr gebrauchsfähige Akkus/Batterien können direkt abgegeben werden bei: Deutschland Recyclingzentrum Elektrowerkzeuge Osteroder Landstraße 3 37589 Kalefeld Schweiz Batrec AG 3752 Wimmis BE Änderungen vorbehalten. Bosch Power Tools F 016 L70 576 | (14.11.08) 22 | English Safety Notes
