HASZNÁLATI ÚTMUTATÓ ROTAK 37 LI BOSCH

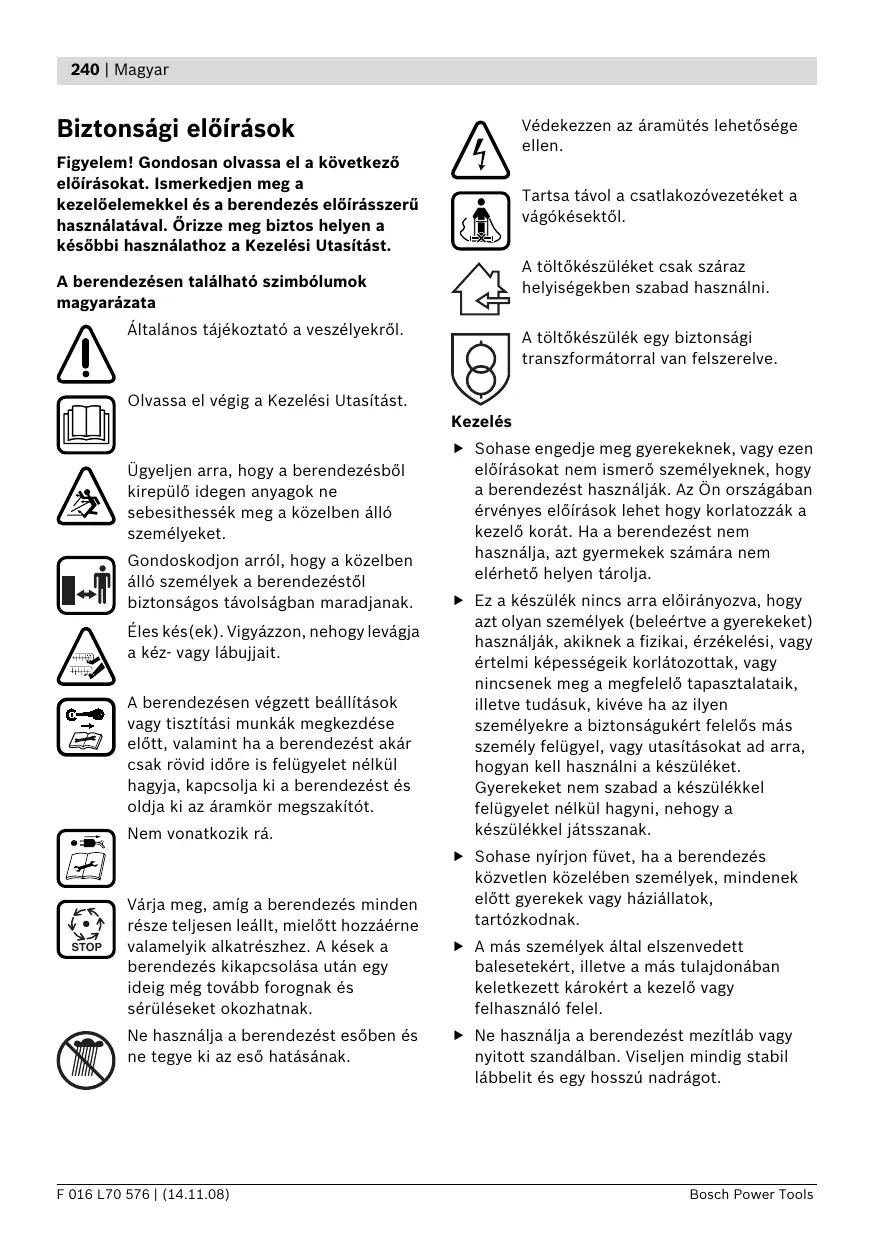

A töltőkészüléket csak száraz helyiségekben szabad használni. A berendezésen található szimbólumok magyarázata Általános tájékoztató a veszélyekről. A töltőkészülék egy biztonsági transzformátorral van felszerelve. Olvassa el végig a Kezelési Utasítást. Kezelés Ügyeljen arra, hogy a berendezésből kirepülő idegen anyagok ne sebesithessék meg a közelben álló személyeket. Gondoskodjon arról, hogy a közelben álló személyek a berendezéstől biztonságos távolságban maradjanak. Éles kés(ek). Vigyázzon, nehogy levágja a kéz- vagy lábujjait. A berendezésen végzett beállítások vagy tisztítási munkák megkezdése előtt, valamint ha a berendezést akár csak rövid időre is felügyelet nélkül hagyja, kapcsolja ki a berendezést és oldja ki az áramkör megszakítót. Nem vonatkozik rá. STOP Várja meg, amíg a berendezés minden része teljesen leállt, mielőtt hozzáérne valamelyik alkatrészhez. A kések a berendezés kikapcsolása után egy ideig még tovább forognak és sérüléseket okozhatnak. Ne használja a berendezést esőben és ne tegye ki az eső hatásának. F 016 L70 576 | (14.11.08) f Sohase engedje meg gyerekeknek, vagy ezen előírásokat nem ismerő személyeknek, hogy a berendezést használják. Az Ön országában érvényes előírások lehet hogy korlatozzák a kezelő korát. Ha a berendezést nem használja, azt gyermekek számára nem elérhető helyen tárolja. f Ez a készülék nincs arra előirányozva, hogy azt olyan személyek (beleértve a gyerekeket) használják, akiknek a fizikai, érzékelési, vagy értelmi képességeik korlátozottak, vagy nincsenek meg a megfelelő tapasztalataik, illetve tudásuk, kivéve ha az ilyen személyekre a biztonságukért felelős más személy felügyel, vagy utasításokat ad arra, hogyan kell használni a készüléket. Gyerekeket nem szabad a készülékkel felügyelet nélkül hagyni, nehogy a készülékkel játsszanak. f Sohase nyírjon füvet, ha a berendezés közvetlen közelében személyek, mindenek előtt gyerekek vagy háziállatok, tartózkodnak. f A más személyek által elszenvedett balesetekért, illetve a más tulajdonában keletkezett károkért a kezelő vagy felhasználó felel. f Ne használja a berendezést mezítláb vagy nyitott szandálban. Viseljen mindig stabil lábbelit és egy hosszú nadrágot. Bosch Power Tools Magyar | 241 f Gondosan vizsgálja meg a megmunkálni kívánt területet, és távolítsa el a köveket, botokat, drótokat, csontokat és egyéb idegen tárgyakat. f A használat előtt mindig ellenőrizze, nincsenek-e elkopva vagy megrongálódva a kés, a kés csavarjai és a vágó egység. Az elhasználódott vagy megrongálódott késeket és késcsavarokat mindig teljes készletként cserélje ki, hogy elkerülje a kiegyensúlyozatlanságot. f Csak nappali fénynél vagy jó mesterséges megvilágitás mellett nyírjon füvet. f A berendezést nedves fűben lehetőség szerint ne használja. f Mindig nyugodtan menjen, sohase fusson gyorsan. f A berendezést sohase üzemeltesse meghibásodott védőberendezésekkel, vagy fedéllel, illetve biztonsági berendezések, mint például ütközésvédő és/vagy fűgyűjtő kosár nélkül. f A lejtőkön végzett munka veszélyes lehet. – Különösen meredek lejtőkön ne nyírjon füvet. – Ferde felületeken, vagy nedves fűben mindig ügyeljen arra, hogy csak biztonságos, szilárd helyekre lépjen. – Ferde felületeken mindig keresztben haladva, sohase fel- vagy lefelé haladva nyírjon füvet. – A lejtőkön irányváltoztatás esetén különösen óvatosan kell eljárni. f Hátrafelé menés vagy a berendezés húzása esetén igen óvatosan kell eljárni. f A berendezést a fűnyírás közben mindig előrefelé tolja és sohase a teste felé húzza. f A késeknek nyugalmi helyzetben kell lenniük, ha a berendezést a szállításhoz meg kell billenteni, ha a berendezéssel fűmentes területen halad keresztül, valamint amikor a berendezést a nyírásra kerülő területhez illetve attól elszállítja. f A berendezést az elindításnál vagy a motor bekapcsolásánál ne billentse meg, kivéve ha ehhez a magas fűben való munkához okvetlenül szükség van. Ebben az esetben a gyepszellőztetőnek a kezelőtől távolabbi oldalát a fogantyú lenyomásával ne emelje fel jobban, mint amennyire okvetlenül szükséges. Ügyeljen arra, hogy mindkét keze a fogantyún legyen, amikor a berendezést ismét leereszti. f Az Üzemeltetési útmutatónak megfelelően kapcsolja be a berendezést, és ügyeljen arra, hogy a lábai elég messze legyenek a forgó alkatrészektől. f A kezeit és a lábait sohase tegye a forgó alkatrészek közelébe vagy azok alá. f Tartson be bizonyos távolságot a kivető zóna felé, ha a berendezéssel dolgozik. f Sohase emelje fel és sohase vigye a berendezést működő motor mellett. Oldja ki az áramkör megszakítót: – minden olyan esetben, ha őrizet nélkül hagyja a berendezést, – a beékelődések elhárítása előtt, – mielőtt a berendezést ellenőrizné, megtisztítaná, vagy azon valamilyen munkát végezne, – egy idegen testtel való ütközés után. Azonnal ellenőrizze a berendezés esetleges megrongálódásait és szükség esetén javíttassa meg, – ha a berendezés szokatlan módon rezgésbe jön (azonnal ellenőrizze). Karbantartás f Gondoskodjon arról, hogy valamennyi anya, csapszeg és csavar biztonságosan rögzítve legyen, hogy garantálhassa berendezés biztonságos munkavégzési állapotát. f Rendszeresen ellenőrizze a fűgyűjtő kosár állapotát és elhasználódását. f Vizsgálja felül a berendezést és a biztonság érdekében cserélje ki az elhasználódott vagy megrongálódott alkatrészeket. f Kizárólag a berendezéshez előirányzott vágókéseket használjon. Bosch Power Tools F 016 L70 576 | (14.11.08) 242 | Magyar f Gondoskodjon arról, hogy a cserealkatrészként csak Bosch gyártmányú alkatrészeket használjanak. f Viseljen mindig kerti védőkesztyűt, ha az éles kések körül végez munkát. Tájékoztató az akkumulátor optimális kezeléséhez f Győződjön meg róla, hogy a berendezés ki van kapcsolva, mielőtt beszerelné az akkumulátort. Ha egy bekapcsolt berendezésbe szerel be egy akkumulátort, ez balesetekhez vezethet. f Tartsa távol a töltőkészüléket az esőtől vagy nedvességtől. Ha víz hatol be egy töltőkészülékbe, ez megnöveli az áramütés veszélyét. f Az akkumulátort csak a gyártó által ajánlott töltőkészülékekben töltse fel. Ha egy bizonyos akkumulátortípus feltöltésére szolgáló töltőkészülékben egy másik akkumulátort próbál feltölteni, tűz keletkezhet. f Ne töltsőn a töltőkészülékkel idegen gyártmányú akkumulátorokat. A töltőkészülék csak a műszaki adatoknál megadott feszültségű Bosch lítium-ion akkumulátorok töltésére alkalmas. Ellenkező esetben tűz- és robbanásveszély áll fenn. f Tartsa tisztán a töltőkészüléket. Elszennyeződés esetén megnövekedik az áramütés veszélye. f Minden használat előtt ellenőrizze a töltőkészüléket, a kábelt és a csatlakozó dugót. Ha valamilyen megrongálódást észlel, ne használja a töltőkészüléket. Sohase nyissa fel saját maga a töltőkészüléket, és csak megfelelően kiképzett szakembereket bízzon meg a töltőkészülék javításával. A javításhoz csak eredeti alkatrészeket szabad használni. Egy megrongálódott töltőkészülék, kábel, vagy csatlakozó dugó megnöveli az áramütés veszélyét. f Ne üzemeltesse a töltőkészüléket könnyen gyulladó alátéten (például papíron, textilanyagokon, stb.) illetve gyúlékony környezetben. A töltőkészülék a töltési folyamat során felmelegszik, ennek következtében tűzveszély áll fenn. F 016 L70 576 | (14.11.08) f A berendezésben csak az ahhoz tartozó akkumulátorokat használja. Más akkumulátorok használata személyi sérüléseket és tüzet okozhat. f Tartsa távol a használaton kívüli akkumulátort irodai kapcsoktól, pénzérméktől, kulcsoktól, szögektől, csavaroktól és más kisméretű fémtárgyaktól, amelyek áthidalhatják az érintkezőket. Az akkumulátor érintkezői közötti rövidzárlat égési sérüléseket vagy tüzet okozhat. f Hibás alkalmazás esetén az akkumulátorból folyadék léphet ki. Kerülje el az érintkezést a folyadékkal. Ha véletlenül mégis érintkezésbe jutott az akkumulátorfolyadékkal, azonnal öblítse le vízzel az érintett felületet. Ha a folyadék a szemébe jutott, keressen fel ezen kívül egy orvost. A kilépő akkumulátorfolyadék irritációkat vagy égéses bőrsérüléseket okozhat. f Ne nyissa fel az akkumulátort. Ekkor fennál egy rövidzárlat veszélye. f Óvja meg az akkumulátort a forróságtól, például tartós napsugárzástól és a tűztől. Robbanásveszély. f Sohase zárja rövidre az akkumulátor pólusait. Robbanásveszély. f Az akkumulátor megrongálódása vagy szakszerűtlen kezelése esetén abból gőzök léphetnek ki. Azonnal juttasson friss levegőt a helyiségbe, és ha panaszai vannak, keressen fel egy orvost. A gőzök ingerelhetik a légzőutakat. f Óvja meg az akkumulátort a nedvességtől és a víztől. f Az akkumulátort csak a 0 °C ... 45 °C hőmérséklet tartományban szabad tárolni. Ne hagyja például az akkumulátort nyáron egy gépjárműben. f Időnként tisztítsa meg az akkumulátor szellőzőrését egy puha, tiszta és száraz ecsettel. Bosch Power Tools Magyar | 243 A működés leírása Olvassa el az összes biztonsági figyelmeztetést és előírást. A következőkben leírt előírások betartásának elmulasztása áramütésekhez, tűzhöz és/vagy súlyos testi sérülésekhez vezethet. Az ábrázolásra kerülő komponensek Az ábrázolásra kerülő alkatrészek számozása a készüléknek az ábrákat tartalmazó oldalon található ábráira vonatkozik. 1 Kapcsolókar 2 Biztonsági gomb 3 Kengyeles fogantyú felsőrész Rendeltetésszerű használat 4 Fűgyűjtő kosár A berendezés magánterületeken végzett fűnyírásra szolgál. 5 Ütközésvédő 6 Kengyeles fogantyú alsórész 7 Akkumulátorfedél Szállítmány tartalma Óvatosan vegye ki az akkumulátoros berendezést a csomagolásból és ellenőrizze, hogy az alábbi alkatrészek teljes mértékben megvannak-e:

Fűnyírógép kengyeles fogantyúval 1 Kengyeles fogantyú alsórész 2 Csavarok 2 Szárnyasanya 2 Lemezcsavarok 2 Fűgyűjtő kosár felek (Rotak 34/37 LI) 3 Fűgyűjtő kosár felek (Rotak 43 LI) 2 Kábelklipsz Töltőkészülék Áramkör megszakító Akkumulátor/akkumulátorok* Kezelési Útmutató

• A terméktől függ Ha valamelyik alkatrész hiányzik, vagy megrongálódott, forduljon ahhoz a kereskedőhöz, akinél a készüléket vásárolta. 8 Akkumulátor 9 Szellőzőnyílás 10 Kerekek 11 Fűgereblye 12 Vágási magasság beállító kar 13 Feltöltési szintjelző display gomb 14 Akkumulátor feltöltési kijelző 15 A hőmérsékletellenőrző berendezés kijelzése 16 Töltőkosár 17 Töltőkészülék 18 Piros LED-kijelző a töltőkészüléken 19 Zöld LED-kijelző a töltőkészüléken 20 Hálózati csatlakozó dugó ** 21 Gyártási szám ** az alkalmazási országtól függ A képeken látható vagy a szövegben leírt tartozékok részben nem tartoznak a standard szállítmányhoz. Tartozékprogramunkban valamennyi tartozék megtalálható. A berendezés súlya teljesen összeszerelt állapotban körülbelül 12,8–13,8 kg. A berendezésnek a csomagolásból való kivételéhez szükség esetén hívjon segítséget. Ügyeljen az éles késekre, amikor a berendezést kiveszi a csomagolásból vagy a gyephez viszi. Bosch Power Tools F 016 L70 576 | (14.11.08) 244 | Magyar Műszaki adatok Fűnyírógép Rotak 34 LI Rotak 37 LI Rotak 43 LI 3 600 H81 ... 3 600 H81 ... 3 600 H81 ...

12,8 13,0 13,8 Cikkszám Kés szélessége Vágási magasság Térfogat, fűgyűjtő kosár Súly (max.)

Gyári szám Lásd a 21 gyári számot a berendezés típustábláján Akkumulátor Li-ion Li-ion Li-ion

Cikkszám Névleges feszültség Töltési idő (kimerült akkumulátor esetén) Akkucellák száma

Töltőkészülék AL 3640 CV Professional AL 3640 CV Professional AL 3640 CV Professional Cikkszám

4,0 4,0 4,0 Megengedett töltési hőmérséklet tartomány

0 – 45 0 – 45 0 – 45 Súly az „EPTA-Procedure 01/2003” (2003/01 EPTA-eljárás) szerint

1,0 1,0 1,0 /II /II /II Érintésvédelmi osztály Zaj és vibráció értékek Rotak 34/37 LI A mérési értékek a 2000/14/EK (1,60 m magasságban, 1,0 m távolságra) és az EN ISO 5349 szabvány alapján kerültek meghatározásra. A készülék A-értékelésű zajszintjének tipikus értékei: hangnyomásszint 81 dB(A); garantált hangteljesítményszint alacsonyabb mint 90 dB(A). Szórás, K=0 .74 dB. Rotak 43 LI A mérési értékek a 2000/14/EK (1,60 m magasságban, 1,0 m távolságra) és az EN ISO 5349 szabvány alapján kerültek meghatározásra. A készülék A-értékelésű zajszintjének tipikus értékei: hangnyomásszint 81 dB(A); garantált hangteljesítményszint alacsonyabb mint 91 dB(A). Szórás, K =0 .74 dB. A kéz-kar rezgésének tipikus értéke alacsonyabb, mint 2,5 m/sec2. A kéz-kar rezgésének tipikus értéke alacsonyabb, mint 2,5 m/sec2. F 016 L70 576 | (14.11.08) Bosch Power Tools Magyar | 245 Megfelelőségi nyilatkozat Összeszerelés Rotak 34/37 LI Egyedüli felelőséggel kijelentjük, hogy a „Műszaki adatok” alatt leírt termék megfelel a következő szabványoknak, illetve irányadó dokumentumoknak: EN 60335, EN 50338 (akkumulátoros berendezés) és EN 60335 (akkumulátor töltőkészülék) a 2006/95/EK, 2004/108/EK, 98/37/EK (2009.XII.28-ig), 2006/42/EK (2009.XII.29-tól kezdve), 2000/14/EG irányelvek rendelkezései szerint. 2000/14/EK: Mért hangteljesítmény-szint 90 dB(A). A konformítás megállapítási eljárás leírása a VI függelékben található. Rotak 43 LI Egyedüli felelőséggel kijelentjük, hogy a „Műszaki adatok” alatt leírt termék megfelel a következő szabványoknak, illetve irányadó dokumentumoknak: EN 60335, EN 50338 (akkumulátoros berendezés) és EN 60335 (akkumulátor töltőkészülék) a 2006/95/EK, 2004/108/EK, 98/37/EK (2009.XII.28-ig), 2006/42/EK (2009.XII.29-tól kezdve), 2000/14/EG irányelvek rendelkezései szerint. 2000/14/EK: Mért hangteljesítmény-szint 90 dB(A). A konformítás megállapítási eljárás leírása a VI függelékben található. Megnevezett vizsgálóhely: SRL, Sudbury, England, Nr. 1088 A műszaki dokumentáció a következő helyen található: Bosch Lawn and Garden Ltd., PT-LG/EAE, Stowmarket, Suffolk IP14 1EY, England Leinfelden, 17.09.2008 Dr. Egbert Schneider Senior Vice President Engineering Dr. Eckerhard Strötgen Head of Product Certification

17.09.2008, Robert Bosch GmbH, Power Tools Division

D-70745 Leinfelden-Echterdingen Bosch Power Tools Az Ön biztonságáért f Figyelem! A karbantartási vagy tisztítási munkák megkezdése előtt kapcsolja ki a berendezést, oldja ki az áramkör megszakítót és vegye ki belőle az akkumulátort. Ugyanez érvényes azokra az esetekre is, amikor a hálózati csatlakozó kábel megrongálódott, belevágtak, vagy beakadt valamibe. f A berendezés kikapcsolása után a kések még néhány másodpercig tovább forognak. f Vigyázat – ne érintse meg a forgó vágókést. Az akkumulátor feltöltése Ügyeljen a hálózati feszültségre: Az áramforrás feszültségének meg kell egyeznie a berendezés típustábláján található adatokkal. A 230 V-os berendezéseket 220 V/240 V hálózati feszültségről is szabad üzemeltetni. Csak a berendezéssel szállított töltőkészüléket használja. Csak ez a töltőkészülék van pontosan beállítva az Ön berendezésében alkalmazásra kerülő lithium-ionos-akkumulátorok töltésére. Az akkumulátor egy hőmérsékletellenőrző berendezéssel van felszerelve, amely az akkumulátor töltését csak 0 °C és 45 °Cközötti hőmérséklet esetén teszi lehetővé. Ez igen magas akkumulátor-élettartamot biztosít. Megjegyzés: Az akkumulátor félig feltöltve kerül kiszállításra. Az akkumulátor teljes teljesítményének biztosítására az első alkalmazás előtt töltse fel teljesen az akkumulátort a töltőkészülékben. A Li-ion-akkumulátort bármikor fel lehet tölteni, anélkül, hogy ez megrövidítené az élettartamát. A töltési folyamat megszakítása nem árt az akkumulátornak. A lithium-ion-akkumulátor a készülékben mélykisülés elleni védelemmel van ellátva. Egy kimerült akkumulátor esetén a berendezést egy biztonsági védőkapcsolás lekapcsolja, és ezután nem lehet tovább üzemeltetni. F 016 L70 576 | (14.11.08) 246 | Magyar f A berendezés automatikus kikapcsolása után ne nyomja tovább a be-/kikapcsolót. Ez megrongálhatja az akkumulátort. A töltési folyamat A töltési folyamat azonnal megkezdődik, mihelyt bedugja a töltőkészülék hálózati csatlakozó dugóját a dugaszoló aljzatba és a 8 akkumulátort a 16 akkumulátor-töltőkosárba. Az intelligens töltési eljárás alkalmazásának eredményeképpen a készülék automatikusan felismeri az akkumulátor töltési szintjét és az akkumulátor hőmérsékletétől és feszültségétől függően mindig az optimális töltőárammal tölti az akkumulátort. Ez az eljárás kíméli az akkumulátort, és az akkumulátor a töltőkészülékben való tárolás esetén mindig teljesen feltöltött állapotban marad. Az akkumulátort ekkor azonnal ki lehet venni a töltőkosárból és használni lehet. Ha nincs akkumulátor bedugva a töltőkészülékbe, akkor a 19 zöld LEDkijelzőfolyamatos fénye azt jelzi, hogy a hálózati csatlakozó dugó be van dugva a dugaszolóaljzatba és a töltőkészülék üzemkész. Az akkumulátor hőmérséklete 0 °C alatt vagy 45 °C felett van Ha a piros 18 LED-kijelző tartós fénnyel világít, ez azt jelzi, hogy az akkumulátor hőmérséklete a 0 °C–45 °C gyorstöltési tartományon kívül van. Mihelyt az akkumulátor ismét eléri a megengedett hőmérséklet tartományt, a töltőkészülék automatikusan átkapcsol gyorstöltésre. A töltési folyamat felügyeletét a 18, ill. 19 LEDkijelző jelzi: Ha az akkumulátor hőmérséklete a megengedett töltési hőmérséklet tartományon kívül van az akkumulátornak a töltőkészülékbe való behelyezésekor kigyullad az akkumulátoron elhelyezett piros LED. Gyorstöltési eljárás A készülékkel nem lehet tölteni A kijelző elemek magyarázata A gyorstöltési eljárást a 19 zöld LED-kijelző villogása jelzi. A töltési folyamat során az akkumulátor három zöld LED-je egymás után rövid időre kigyullad, majd kialszik. Az akkumulátor akkor van teljesen feltöltve, ha a három zöld LED tartósan világítani kezd. Az akkumulátor teljes feltöltésének befejezése után kb. 5 perccel a három zöld LED ismét kialszik. Megjegyzés: A gyorstöltési eljárásra csak akkor van lehetőség, ha az akkumulátor hőmérséklete a megengedett töltési hőmérséklet tartományon belül van, lásd a „Műszaki adatok” fejezetet. Akkumulátor feltöltve Ha a zöld 19 LED-kijelző folytonosan világít, ez azt jelzi, hogy az akkumulátor teljesen fel van töltve. Ha a töltési folyamatban zavar áll fenn, ezt a piros 18 LEDkijelző villogása jelzi. A töltési folyamatot nem lehet elindítani és az akkumulátort nem lehet felölteni (lásd „Hibakeresés”). Töltési tájékoztató Ha a készüléket folyamatosan vagy többször egymás után szünet nélkül használja akkumulátorok feltöltésére, akkor a töltőkészülék felmelegedhet. Ez a jelenség nem veszélyes és nem jelenti azt, hogy a töltőkészülék műszaki szempontból meghibásodott. Ha az akkumulátor feltöltése után a készülék már csak lényegesen rövidebb ideig üzemeltethető, akkor az akkumulátor elhasználódott és ki kell cserélni. Ezen felül felhangzik egy kb. 2 másodperces hangjelzés, amely az akkumulátor teljes feltöltését akusztikus jellel jelzi. F 016 L70 576 | (14.11.08) Bosch Power Tools Magyar | 247 Az akkumulátor hűtése (Active Air Cooling) A töltőkészülékbe beépített ventillátorvezérlés ellenőrzi a töltőkészülékbe behelyezett akkumulátor hőmérsékletét. Ha az akkumulátor hőmérséklete meghaladja a 30 °C értéket, az akkumulátort egy ventillátor lehűti az optimális töltési hőmérsékletre. A bekapcsolt ventillátor bizonyos szellőztetési zajt kelt. Ha a ventillátor nem jár, az akkumulátor hőmérséklete az optimális töltési hőmérséklet tartományon belül van, vagy a ventillátor meghibásodott. Ez utóbbi esetben az akkumulátor töltési ideje meghosszabbodik. r Ha a fűnyírógépet nem azonnal használja, állítsa a 24 áramkör megszakítót a parkolási helyzetbe. Zárja le a 7 akkumulátorfedelet. Az akkumulátor kivétele Húzza fel a 23 akkumulátorfedélkart és emelje meg a 7 akkumulátorfedelet. Oldja ki a 24 áramkör megszakítót és hozza a parkolási helyzetbe. Húzza fel a 23 akkumulátorfedélkart. Vegye ki a 8 akkumulátort. Rakja össze a fűgyűjtő kosarat Összeszerelés Rotak 34/37 LI C f Az akkumulátort és/vagy az áramkör megszakítót csak akkor helyezze be, amikor a berendezés már teljesen össze van szerelve. Rakja össze a fűgyűjtő kosár felső részét a fűgyűjtő kosár alsó részével, ehhez pattintsa be a széleken található füleket. Kezdje a munkát hátul és előre felé haladjon. f A felső/alsó fogantyú szétnyitásakor, illetve összecsukásakor ügyeljen arra, hogy ne csípje be a hálózati csatlakozó kábelt. Ne ejtse le a fogantyút. A kengyeles fogantyúk felszerelése A n o Helyezze bele a 6 kengyeles fogantyú alsó részt az erre a célra szolgáló furatokba, majd a lemezcsavarokkal biztosítsa. Megjegyzés: A 3 kengyeles fogantyú felső rész magassága beállítható. Szerelje fel a kengyeles fogantyút az I vagy II helyzetbe. Rotak 43 LI D n Rakja össze a fűgyűjtő kosár alsó részének két felét, ehhez pattintsa be a széleken található füleket. Kezdje a munkát hátul és előre felé haladjon. o Dugja össze a fűgyűjtő kosár két felét. A fűgyűjtő kosár behelyezése/levétele E Emelje fel az 5 ütközésvédőt és tartsa ebben a helyzetben, hogy be tudja tenni, vagy ki tudja venni a 4 fűgyűjtő kosarat. p Erősítse rá a 3 kengyeles fogantyú felső részt a csavarokkal és 22 szárnyasanyákkal az alsó 6 rudazatra. Ha a lenyírt füvet nem akarja felfogni, akkor a fűnyírógépet beakasztott 4 fűgyűjtő kosár nélkül is lehet használni. Az 5 ütközésvédőt ebben az esetben azonban le kell hajtani. Megjegyzés: Gondoskodjon arról, hogy a kábelt a készülékkel szállított kábelklipszekkel hozzáerősítsék a kengyeles fogantyúhoz. A vágási magasság beállítása F Az akkumulátor beszerelése B n o Húzza fel a 23 akkumulátorfedélkart és emelje meg a 7 akkumulátorfedelet. p Helyezze úgy be a 8 akkumulátor, hogy az hallhatóan bepattanjon a helyére (klik). q Tolja be az ábrán látható módon a 24 áramkör megszakítót. Győződjön meg arról, hogy ezt helyesen helyezte el. Bosch Power Tools f A vágási magasság beállítása előtt állítsa le a berendezést, engedje el a kapcsolókart és várjon, amíg a motor teljesen leáll. A kések a motor kikapcsolása után még tovább forognak és sérüléseket okozhatnak. f Vigyázat – ne érintse meg a forgó vágókést. A szezonban először végrehajtandó fűnyíráshoz célszerű egy nagyobb vágási magasságot beállítani. F 016 L70 576 | (14.11.08) 248 | Magyar A fűnyírógépet 7 különböző vágási magasságra lehet 35 mm és 70 mm között beállítani. Nyomja ehhez befelé a 12 vágási magasság beállító kart, majd tolja el előre vagy hátra, miközben lenyomja vagy felemeli a fűnyírógépet, hogy ezzel beállítsa a kívánt vágási magasságot. A 25 fedélnek az ábrán látható eltávolításával a fűnyíró vágási magasságát 20 mm-re lehet csökkenteni. f A 20 – 30 mm-es vágási magasság esetén az akkumulátor működési ideje lecsökken. Üzemeltetés Üzembe helyezés f A berendezés kikapcsolása után a kések még néhány másodpercig tovább forognak. A berendezés ismételt bekapcsolása előtt várja meg, amíg mind a motor, mind a kések teljesen leállnak. f Sohase kapcsolja ki és ismét be gyorsan egymás után a berendezést. Megjegyzés: Az elindítás megkönnyítésére nyomja lefelé a fogantyús kengyelt, hogy ezzel felemelje az első kerekeket. Ismét tegye be a 24 áramkör megszakítót. Bekapcsolás G n Nyomja meg és tartsa megnyomva a 2 biztonsági gombot.

1 sec start o Húzza hozzá az 1 kapcsolókart a kengyeles fogantyúhoz. Engedje el a 2 biztonsági gombot. Megjegyzés: A motor az 1 kapcsolókar működtetése után rövid késleltetéssel indul csak el. Kikapcsolás Engedje el az 1 kapcsolókart. Ha a fűnyírógépet nem azonnal használja, állítsa a 24 áramkör megszakítót a parkolási helyzetbe. A berendezés egy motorfékkel van felszerelve. Ez a védőberendezés a kést néhány másodperc alatt lefékezi. F 016 L70 576 | (14.11.08) Fűnyírás

Óvja meg az akkumulátort a magas hőmérsékletek, mint például a közvetlen napsugárzás és a tűz behatásától. A berendezés 0 °C hőmérséklet alatt vagy 45 °C hőmérséklet felett nem működik! f Közvetlen napsugárzás esetén ne hagyja az akkumulátort a berendezésben. Ha igen nehéz körülmények között használja a berendezést, ügyeljen arra, hogy ne terhelje túl a motort. Túlterhelés esetén a motorfordulatszám csökken és a motor hangja megváltozik. Ilyenkor álljon meg, ismét engedje el az 1 kapcsolókart és állítson be egy nagyobb vágási magasságot. A vágási teljesítmény ellenkező esetben csökkenhet (az akkumulátor futási ideje lecsökkenhet) és/vagy a berendezés vagy az akkumulátor megrongálódhat. A 11 fűgereblye a falak és sarkok közelében is lehetővé teszi a fű lenyírását. Ügyeljen arra, hogy a 11 fűgereblyével végzett nyírás során ne érjen hozzá semmilyen tárgyhoz. Munkavégzési tanácsok Akkumulátor feltöltési kijelző (lásd a fő ábrát) A 8 akkumulátor egy 14 feltöltési szintjelző displayjel van felszerelve, amely az akkumulátor töltési szintjét jelzi. A 14 feltöltési szintjelző display 3 zöld LED-ből áll. Nyomja meg a 13 feltöltési szintjelző display gombját, ha aktiválni akarja a 14 feltöltési szintjelző displayt. A feltöltési szintjelző display kb. 5 másodperc elteltével magától kialszik. A töltési szintet a berendezésről levett akkumulátornál is ellenőrizni lehet. LED-kijelző Az akkumulátor kapacitása Tartós fény 3 zöld LED ≥ 2/3 Tartós fény 2 zöld LED ≥ 1/3 Tartós fény 1 zöld LED ≤ 1/3 Villogó fény 1 zöld LED tartalék Bosch Power Tools Magyar | 249 Ha a 13 nyomógomb megnyomása után egy LED sem gyullad ki, akkor az akkumulátor hibás és ki kell cserélni. A töltési szint lekérdezését biztonsági meggondolásokból csak álló berendezésen lehet végrehajtani. A töltési folyamat során az akkumulátor három zöld LED-je egymás után rövid időre kigyullad, majd kialszik. Az akkumulátor akkor van teljesen feltöltve, ha a három zöld LED tartósan világítani kezd. Az akkumulátor teljes feltöltésének befejezése után kb. 5 perccel a három zöld LED ismét kialszik. A hőmérsékletellenőrző berendezés kijelzése (lásd a fő ábrát) A hőmérsékletellenőrző berendezés 15 piros LED-je azt jelzi, hogy az akkumulátor vagy a berendezés elektronikája (behelyezett akkumulátor mellett) nincs az optimális hőmérséklet tartományban. Ebben az esetben a berendezés egyáltalán nem vagy nem a teljes teljesítményével működik. Vágási teljesítmény (akkumulátor futási idő) A vágási teljesítmény (az akkumulátor futási ideje) a gyep tulajdonságaitól, például a fű sűrűségétől, nedvességétől és hosszától, valamint a vágási magasságtól függ. A berendezésnek a fűnyírás közben történő gyakori ki- és bekapcsolása szintén csökkenti a vágási teljesítményt (az akkumulátor futási idejét). A vágási teljesítmény (az akkumulátor futási ideje) optimalizáláshoz célszerű gyakrabban füvet nyírni, magasabb vágási magasságot használni és megfelelő sebességgel haladni. Az alábbi példán az egyszeri feltöltéshez tartozó vágási magasság és vágási teljesítmény közötti összefüggés látható. Vágási feltételek Nagyon Vékony, vékony, száraz száraz fű

15cm 8cm Az akkumulátor hőmérsékletellenőrző berendezése 6cm 4cm A piros 15 LED a 13 gomb vagy az 1 be-/kikapcsoló megnyomásakor (behelyezett akkumulátor mellett) villog: Az akkumulátor a – 10 °C ... +60 °C üzemi hőmérséklet tartományon kívül van. 300 m2-ig Ha a hőmérséklet meghaladja a 70 °C-ot, az akkumulátor kikapcsol, amíg ismét el nem éri a megengedett üzemi hőmérséklet tartományt. A berendezés elektronikájának hőmérsékletfelügyelete A piros 15 LED az 1 be-/kikapcsoló megnyomásakor tartósan világít: A berendezés elektronikájának hőmérséklete 5 °C alatt vagy 75 °C felett van. Normális, sűrű fű 4cm 4cm Vágási teljesítmény (Rotak 34 LI) 150 m2-ig 100 m2-ig Vágási teljesítmény (Rotak 37 LI) 300 m2-ig 150 m2-ig 100 m2-ig Vágási teljesítmény (Rotak 43 LI)

300 m -ig 150 m2-ig 100 m2-ig A futási idő megnövelésére a Bosch kerti gépek vevőszolgálatánál egy pótakkumulátort is be lehet szerezni. Ha a hőmérséklet meghaladja a 90 °C értéket, a berendezés elektronikája kikapcsol, amíg vissza nem jut a megengedett üzemi hőmérséklet tartományba. Bosch Power Tools F 016 L70 576 | (14.11.08) 250 | Magyar Hibakeresés A következő táblázat a hibatüneteket és ezek elhárításának leírását tartalmazza, ezt akkor kell használni, ha a berendezés nem megfelelően működik. Ha a táblázat segitségével nem tudja behatárolni és elhárítani a hibát, forduljon a szervizműhelyéhez. f Figyelem: A hibakeresés előtt kapcsolja ki a berendezést és oldja ki az áramkör megszakítót. Tünetek Lehetséges ok Elhárítás módja A berendezés nem működik Dugulás lehetséges Ellenőrizze és szükség esetén tegye szabaddá a berendezés alsó részét (viseljen mindig kerti védőkesztyűt) Az akkumulátor nincs teljesen feltöltve Az akkumulátor feltöltése Az akkumulátor nincs (helyesen) bedugva Az akkumulátor beszerelése Az áramkör megszakítóban elhelyezett biztosíték meghibásodott/kiégett Keressen fel egy vevőszolgálatot A fű túl hosszú Állítson be egy nagyobb vágási magasságot és billentse meg a berendezést, hogy ezzel csökkentse az indítási terhelést A motorvédelem kioldott Hagyja lehűlni a motort és állítson be egy nagyobb vágási magasságot Az akkumulátor túl hideg/túl meleg Hagyja a felmelegedni/lehűlni az akkumulátort Az áramkör megszakító nincs helyesen/teljesen behelyezve Helyezze be helyesen A motor a kapcsolókar működtetése után rövid késleltetéssel indul csak el Hozza kb. 1 – 3 másodpercre működésbe a kapcsolókart, hogy elindítsa a motort Az akkumulátor nincs teljesen feltöltve Az akkumulátor feltöltése Az áramkör megszakító nincs helyesen/teljesen behelyezve Helyezze be helyesen Az akkumulátor nincs (helyesen) bedugva Az akkumulátor beszerelése Az akkumulátor túl hideg/túl meleg Hagyja a felmelegedni/lehűlni az akkumulátort A motor elindul, majd azonnal ismét leáll Állítsa be nagyobbra a vágási magasságot F 016 L70 576 | (14.11.08) Bosch Power Tools Magyar | 251 Tünetek Lehetséges ok Elhárítás módja A berendezés csak megszakításokkal működik A berendezés belső vezetékei meghibásodtak Keressen fel egy vevőszolgálatot A motorvédelem kioldott Hagyja lehűlni a motort és állítson be egy nagyobb vágási magasságot A berendezés egyenetlen vágási A vágási magasság túl alacsony Állítsa be nagyobbra a vágási mintát hoz létre magasságot (lásd „A vágási és/vagy magasság beállítása”) A motor nehezen működik A kés eltompult Késcsere (lásd „A kések karbantartása”) A vágási teljesítmény (az akkumulátor futási ideje) nem kielégítő A berendezés bekapcsolása után a vágókés nem forog Erős rezgések/zajok Bosch Power Tools Dugulás lehetséges Ellenőrizze és szükség esetén tegye szabaddá a berendezés alsó részét (viseljen mindig kerti védőkesztyűt) A kés fordítva van felszerelve Szerelje fel helyes helyzetben a kést (lásd „A kések karbantartása”) A vágási magasság túl alacsony Állítson be nagyobb vágási magasságot és menjen lassabban A fű túl magas Állítson be nagyobb vágási magasságot és menjen lassabban A fű túl vizes vagy nedves Várja meg, amíg a fű megszárad és menjen lassabban A fű túl sűrű Állítson be nagyobb vágási magasságot, menjen lassabban és gyakrabban nyírja le a füvet A Bosch kerti gépek vevőszolgálatánál egy pótakkumulátort is be lehet szerezni Keressen fel egy vevőszolgálatot A kést a fű leblokkolja Berendezés kikapcsolása Távolítsa el a dugulást (viseljen mindig kerti védőkesztyűt) A kés anyája/csavarja kilazult Húzza meg szorosra a kés anyáját/csavarját A kés anyája/csavarja kilazult Húzza meg szorosra a kés anyáját/csavarját A kés megrongálódott Késcsere F 016 L70 576 | (14.11.08) 252 | Magyar Tünetek Lehetséges ok Elhárítás módja A készülékkel nem lehet tölteni Az akkumulátor érintkezői elszennyeződtek Tisztítsa meg az akkumulátor étrintkezőit, ezt többek között az akkumulátor többszöri bedugásával és kihúzásával is el lehet érni, szükség esetén cserélje ki az akkumulátort Az akkumulátor meghibásodott, Cserélje ki az akkumulátort mivel a belsejében (az egyes akkumulátorcellák között) megszakadt egy vezeték A 18, ill. 19 LED-kijelző a hálózati csatlakozó dugónak a dugaszoló aljzatba való bedugása után nem gyullad ki A töltőkészülék hálózati csatlakozó dugója nincs (helyesen) bedugva a dugaszoló aljzatba Dugja be (helyesen és teljesen) a hálózati csatlakozó dugót a dugaszoló aljzatba A dugaszoló aljzat, a hálózati csatlakozó kábel vagy a töltőkészülék hibás Ellenőrizze a hálózati feszültséget és szükség esetén egy Bosch elektromos kéziszerszám-műhely ügyfélszolgálatával ellenőriztesse a töltőkészüléket Karbantartás és szerviz Karbantartás és tisztítás f Figyelem! A karbantartási vagy tisztítási munkák megkezdése előtt kapcsolja ki a berendezést, oldja ki az áramkör megszakítót és vegye ki belőle az akkumulátort és a fűgyűjtő kosarat. f Viseljen mindig kerti védőkesztyűt, ha az éles kések körül végez munkát. Megjegyzés: Rendszeresen hajtsa végre az alábbi karbantartási munkákat, hogy biztosítsa a berendezés hosszú, megbízható működését. Ellenőrizze, hogy a burkolatok és védőberendezések nincsenek-e megrongálódva és helyesen vannak-e felszerelve. A használat előtt hajtsa végre a szükséges karbantartási és javítási munkákat. Ha a berendezés a gondos gyártási és ellenőrzési eljárás ellenére egyszer mégis meghibásodna, akkor a javítással csak Bosch kerti kisgép-műhely ügyfélszolgálatát szabad megbízni. Ha kérdései vannak, vagy pótalkatrészeket akar megrendelni, okvetlenül adja meg a berendezés típustábláján található 10-jegyű megrendelési számot. Rendszeresen ellenrizze a berendezést, nem látható-e rajta nyilvánvaló hiba, mint például kilazult vagy megrongálódott kések, laza összeköttetések, vagy elkopott vagy megrongálódott egyéb alkatrészek. F 016 L70 576 | (14.11.08) Bosch Power Tools Magyar | 253 A kések karbantartása

f Figyelem! A karbantartási vagy tisztítási munkák megkezdése előtt kapcsolja ki a berendezést, oldja ki az áramkör megszakítót és vegye ki belőle az akkumulátort és a fűgyűjtő kosarat. f Viseljen mindig kerti védőkesztyűt, ha az éles kések körül végez munkát. A kések ellenőrzéséhez fektesse a jobb oldalára berendezést. Ha egy kés eltompult, vagy megrongálódott, cserélje ki. A kés kicseréléséhez a következőkééepn járjon el: A hajtómű lerögzítéséhez dugjon bele egy csavarhúzót (nem része a szállítmánynak) a 26 furatba. Kerti kesztyűt (nem része a szállítmánynak) viselve figja le a 30 kést és egy csavarkulcs (nem része a szállítmánynak) segítségével távolítsa el a 29 késcsavart, a 28 késtárcsát és a 30 kést. Rögzítse a 30 kést a 28 késtárcsával és a 29 késcsavarral. Mielőtt szorosra meghúzná a 29 késcsavart, gondoskodjon róla, hogy a kés a helyes irányban legyen felszerelve (a jelnek látszania kell, lásd a I ábrát). Gondoskodjon arról, hogy a csavarhúzót a berendezés üzembe helyezése előtt eltávolítsák. f A kést és a késcsavart a beszerelésnél ne olajozza be és ne zsírozza be. Az akkumulátor ápolása f Figyelem! A karbantartási vagy tisztítási munkák megkezdése előtt kapcsolja ki a berendezést, oldja ki az áramkör megszakítót és vegye ki belőle az akkumulátort és a fűgyűjtő kosarat. – Az akkumulátort csak a 0 °C ... 45 °C hőmérséklet tartományban szabad tárolni. Ne hagyja például az akkumulátort nyáron egy gépjárműben. – Közvetlen napsugárzás esetén ne hagyja az akkumulátort a berendezésben. – Az akkumulátor optimális tárolási hőmérséklete 5 °C. – Időnként tisztítsa meg az akkumulátor szellőzőrését egy puha, tiszta és száraz ecsettel. Ha az akkumulátor feltöltése után a készülék már csak lényegesen rövidebb ideig üzemeltethető, akkor az akkumulátor elhasználódott és ki kell cserélni. A munka befejezése után/tárolás Egy puha kefével és egy kendővel alaposan tisztítsa meg a berendezés külsejét. Vizet, oldószereket és polírozó szereket ne használjon. Távolítsa el a berendezésre lerakódott fűmaradékokat és részecskeket, különösen a 9 szellőzőnyílásról. Fektesse az oldalára a berendezést és tisztítsa meg a kés körüli területet. Az összepréselődött lenyírt füvet egy fa- vagy műanyagdarabbal távolítsa el. f Viseljen mindig kerti védőkesztyűt, ha az éles kések körül végez munkát. A berendezést száraz helyen tárolja. Ne tegyen más tárgyakat a berendezésre. A hely megtakarítására a kengyeles fogantyút teljesen hajtsa össze. f A felső/alsó fogantyú szétnyitásakor, illetve összecsukásakor ügyeljen arra, hogy ne csípje be a hálózati csatlakozó kábelt. Ne ejtse le a fogantyút. f Viseljen mindig kerti védőkesztyűt, ha az éles kések körül végez munkát. A berendezés tárolásához vegye le arról a fűgyűjtő kosarat. Az akkumulátor optimális használatának biztosítására tartsa be a következő előírásokat és intézkedéseket: Tartozékok – Óvja meg az akkumulátort a nedvességtől és a víztől. Rotak 34 LI. . . . . . . . . . . . . . . . . F 016 800 288 Vágókés Rotak 37 LI. . . . . . . . . . . . . . . . . F 016 800 277 Rotak 43 LI. . . . . . . . . . . . . . . . . F 016 800 278 Bosch Power Tools F 016 L70 576 | (14.11.08) 254 | Magyar Vevőszolgálat és tanácsadás Eltávolítás A vevőszolgálat a terméke javításával és karbantartásával, valamint a pótalkatrészekkel kapcsolatos kérdésekre szívesen válaszol. A tartalékalkatrészekkel kapcsolatos robbantott ábrák és egyéb információ a következő címen találhatók: www.bosch-pt.com A Bosch Vevőtanácsadó Csoport szívesen segít Önnek, ha a termékek és tartozékok vásárlásával, alkalmazásával és beállításával kapcsolatos kérdései vannak. Az elektromos kéziszerszámokat, a tartozékokat és a csomagolást a környezetvédelmi szempontoknak megfelelően kell újrafelhasználásra előkészíteni. Magyar Robert Bosch Kft 1103 Budapest Gyömrői út. 120 Tel.: +36 (01) 431-3835 Fax: +36 (01) 431-3888 Szállítás Az akkumulátort az UN-kézikönyv ST/SG/AC.10/11/3. rev., III. rész, 38.3 alszakaszában leírtaknak megfelelő vizsgálatnak vetettük alá. Az akkumulátor hatásos védelemmel van ellátva a belső túlnyomás és rövidzárlat ellen, továbbá megfelelő berendezésekkel van felszerelve az erőszakos törés és a veszélyes visszáram ellen. Az akkumulátorban található lítium ekvivalens mennyiség az idevonatkozó határértékek alatt van. Ezért az akkumulátorra sem külön alkatrészként, sem valamilyen készülékbe behelyezve sem vonatkoznak az egyes országokban érvényes valamint a nemzetközi veszélyes szállítmányokkal kapcsolatos előírások. A veszélyes szállítmányokra vonatkozó előírások több akkumulátor egyidejű szállítása esetén azonban vonatkozhatnak a szállítmányra. Ebben az esetben szükségessé válhat bizonyos különleges előírások (például a csomagolásnál) betartása. Részletesebb információ az alábbi Internet címen, egy angol nyelvű brosúrában található: http://purchasing.bosch.com/en/start/ Allgemeines/Download/index.htm. F 016 L70 576 | (14.11.08) Csak az EU-tagországok számára: Ne dobja ki az elektromos kéziszerszámokat a háztartási szemétbe! A használt villamos és elektronikus berendezésekre vonatkozó 2002/96/EK sz. Európai Irányelvnek és ennek a megfelelő országok jogharmonizációjának megfelelően a már használhatatlan elektromos kéziszerszámokat külön össze kell gyűjteni és a környezetvédelmi szempontból megfelelő újra felhasználásra le kell adni. Akkumulátorok/elemek: Li-ion: Kérjük vegye figyelembe az „Szállítás” fejezetben, a 254 oldalon leírtakat. Sohase dobja ki az akkumulátorokat/elemeket a háztartási szemétbe, tűzbe, vagy vízbe. Az akkumulátorokat/elemeket össze kell gyűjteni, újra fel kell használni, vagy a környezetvédelmi előírásoknak megfelelően kell azokat a hulladékba eltávolítani. Csak az EU-tagországok számára: A 91/157/EGK irányelv értelmében a meghibásodott vagy elhasznált akkumulátorokat/elemeket újrafelhasználásra kell leadni. A változtatások joga fenntartva. Bosch Power Tools Русский | 255 Указания по безопасности
