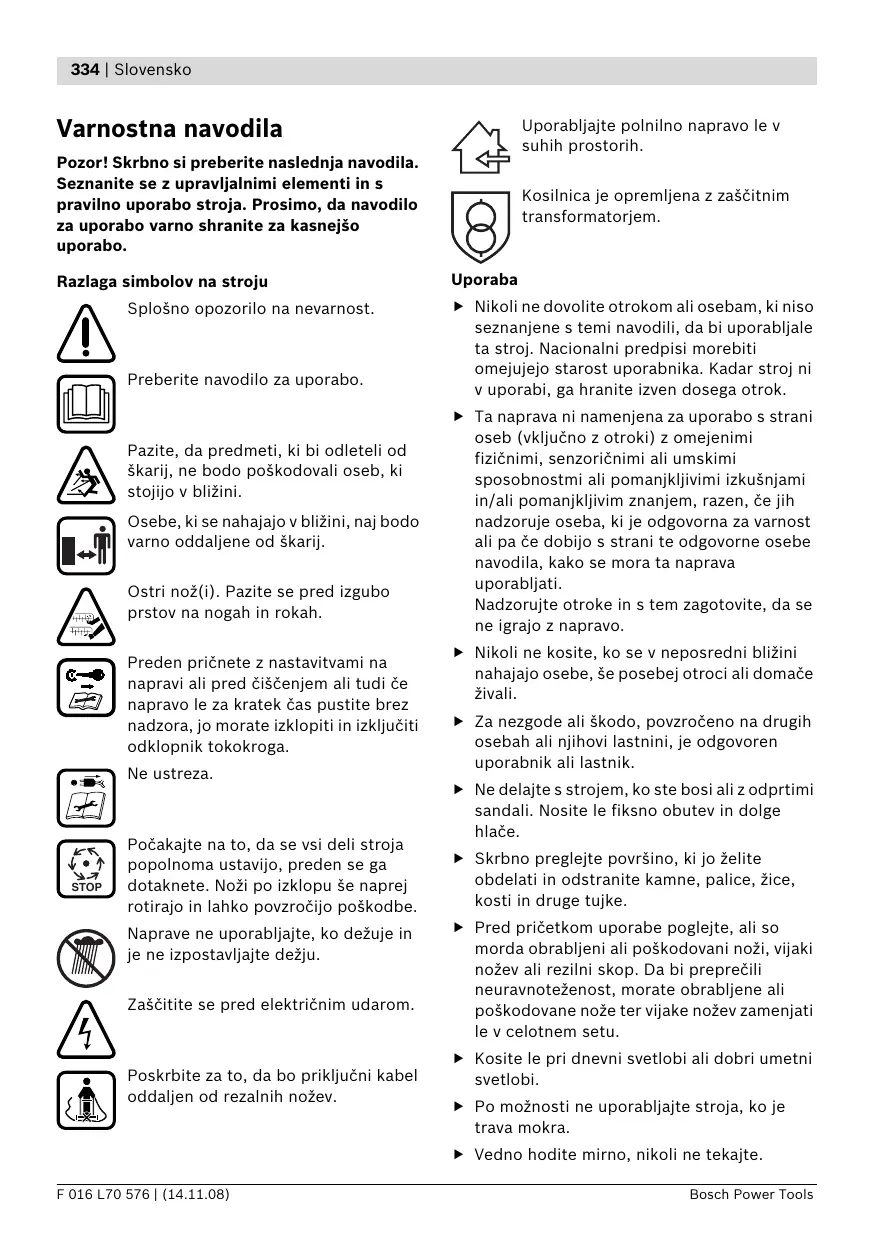

Pozor! Skrbno si preberite naslednja navodila. Seznanite se z upravljalnimi elementi in s pravilno uporabo stroja. Prosimo, da navodilo za uporabo varno shranite za kasnejso uporabo.
Razlaga simbolov na stroju
Sprošno opozorilo na nevarnost.
Preberite navodilo za uporabo.
Pazite, da predmeti, ki bi odleteli od skarij, ne bodo poskodovali oseb, ki stojijo v blizini.
Osebe, ki se nahajajo v blizini, nj bodo varno oddljene od skarij.
Ostri noz(i). Pazite se pred izgubo prstov na nogah in rokah.
Preden pričnete z nastavitvami na napravi ali pred cisćenjem ali tudi Če napravo le za kratek Čas pustite brez nadzora, jo morate izklopiti in izključiti odklopnik tokokroga.
Neustreza.
Počakajte na to, da se vsi deli stroja popolnoma ustavijo, preden se ga dotaknete. Noži po izklopu še naprej rotirajo in lahko povzročijo poškodbe.
Naprave ne uporabljaje, ko dezije in je ne izpostavlajte dezju.
Zašcitite se pred elektrčnim udarom.
Poskrbite za to, da bo priključni kabel oddaljen od rezalinih nožev.
Uporabljaje polnilno napravo le v suhih prostorih.
Kosilnica je opremljena zašcitnim transformatorjem.
Uporaba
Nikoli ne dovolite otrokom ali osebam, ki niso seznanjene s temi navodili, da bi uporabljale ta stroj. Nacionalni predpis i morebiti omejujejo starost uporabnika. Kadar stroj ni v uporabi, ga hranite izven dosegai otrok.
Ta naprava ni namenjena za uporabo s strani oseb (vključno z otroki) z omejenimi fizičnimi, senzoričnimi ali umskimi sposobnostmi ali pomanjkljivimi izkušnjami in/ali pomanjkljivim znanjem, razen, Če jih nadzoruje oseba, ki je odgovorna za varnost ali pa Če dobijo s strani te odgovorne osebe navodila, kako se mora ta naprava uporabljati.
Nadzurjte otroke in s tem zagotovite, da se ne igrajo z napravo.
Nikoli ne kosite, ko se v negosredni blizini nahajajo osebe, še posebej otroci ali domače Živali.
Za nezgode ali skodo, povzroćeno na drugih osebah ali njihovi lastnini, je odgovoren uporabnik ali lastnik.
Ne delajte sstrojem, ko ste bosi ali z odprtimi sandali. Nosite le fiksno obutev in dolge hlac.
Skrbno preglejte povrsino, ki jo zelite obdelati in odstranite kamne, palice, zice, kosti in druge tujke.
Pred pricetkom uporabe poglejte, ali so mordaOCRbljeni ali pozkodovani nozi, vijaki nozev ali rezilni skop. Da bi preprecili neuravnotezenost, morateOCRbljene ali pozkodovane noze ter vijake nozev zamenjati le v celotnem setu.
Kosite le pri dnevni svetlobi ali dobri umetni svetlobi.
- Po możnosti ne uporabljajte stroja, ko je trava mokra.
Vedno hodite mirno, nikoli ne tekajte.
Nikoli ne uporabljate stroja s poskodovanimi zašcitnimi pripravami,Pokrovi ali brez varnostnih naprav, kot nth. odbojnika in/ali posode za prestrezanje trave.
Delo na pobocjih je lahko nevarno.
- Ne kosite tam, kjer so pobocja zelo strma.
- Na poševnih povrsinah ali na mokri travipazite na varno hojo.
- Na poševnih povrsinah kosite vedno v smeri prečno in nikoli navzgor in navzdol.
Bodite zelo previdni pri spremembi smeri na pobocjih.
Bodite zelo previdni pri ritenski hoji ali vleki stroja.
Pri kosnji potiskajte stroj vedno v smeri naprej in ga nikoli ne vlecite v proti telesu.
Nozi morajo stati, ko nagnete stroj za transport ali ce prečkate netravnate povrsine in med transportom stroja k povrsinam, ki jih zeilitePokositi.
Ne nagibajte stroja pri startu ali vklopu motorja, razen ce je to potrebno za start v visoki travi. V tem primerus pritiskom na rocaj ne dvignite več kot je potrebno tiste strani, ki je obrnjena vstran od uporabnika. Pazite na to, da se vaši roki nahajata na rocaju, ko spušćate stroj.
Vklopite stroj, kot je opisano v navodilu za obratovanje in pazite na to, da se bodo vase noge nahajale dovolj dalec stran od rotirajoocih delov.
Poskrbite za to, da se roki in nogi ne nahajata v blizini ali pod rotirajočimi deli.
Ne priblizuje se podrocu izmeta, ko delate s strojem.
Nikoli ne vzdigujte oz. ne nosite stroja z vklopljenim motorjem.
Izkljucite odklopnik tokokroga:
- vedno, ko se oddaljite od stroja,
pred odstranitvijo blokad,
- med kontrolo ali cischenjem stroja oz. ko neposredno delate na stroju,
-
po koliziji s tujkom. Preverite stroj glede na poskodbe in ce je potrebno, morate poskrbeti za popravilo v primeru,
-
Če stroj prične nenavadno vibrirati (takojšnja kontrola).
Vzdrževanje
Prepričajte se, da bodo vse matice, vsi sorniki in vijaki varno pritrjeni, le takto boste zagotovili varno delovno stanje stroja.
Redno preverjaje stanje inOCRabljenost posode za prestrezanje trave.
Preverite stroj in zaradi varnosti nadomestiteOCR abrbljene ali poskodovane dele.
Uporabljaje le tiste rezalne noze, ki so predvideni za tastroj.
Poskrbite, da bodo vsi deli, ki jih boste zamenjali, izdelani v tovarni Bosch.
Vselej nosite vrtne rokavice, ko rokujete z ostrimi nozi ali delate na področju ostrih nožev.
Opozorila za optimalno uporabo akumulatorske baterije
Pred vstavljanem akumulatorja mora biti naprava izklopljena. Vstavitev akumulatorja v vklopljeno napravo lahko povzroci nezgodo.
Zavarujte polnilnik pred dezjem ali vlago. Vdor vode v polnilnik povecuje tveganje elektricnega udara.
Akumulatorje polnite samo v polnilnikih, ki jih priporoca proizvajalec. Polnilnik, ki je namenjen za doloceno vrsto akumulatorjev, se lahko vzge, ce ga boste uporabljali za polnjenje drugih vrst akumulatorjev.
Ne polnite akumulatorjev drugih znamk. Polnilnik je namenjen samo za polnenje litijeo-ionskih akumulatorjev znamke Bosch z napetostmi, ki so navedene v tehnici.nih podatkih. V nasprotnem primuru obstaja nevarnost eksplozije.
Polnilnik naj bovedno Čist. Zaradi umazanje lahko pride do elektricnega udara.
Pred vsako uporabo je potrebno polnilnik, kabel in vtikač preizkusiti. Če ugotovite poškodbe, polnilnika ne uporabljajte. Polnilnika ne odpirajte, popravila pa njopravi samo kvalificirano strokovno osebjes pomočjo originalnih nadomestnih delov. Poškodovani polnilniki, kabli in vtikač povečujejo nevarnost elektricnega udara.
Ne uporablajte polnilnika na lahko gorljivi podlagi (na primer na papirju, tekstimu in podobnem) oziroma v okolju, kjer lahko pride do pozara. Pri polnenju se polnilnik segreje - nevarnost pozara.
V napravah uporabljaje samo akumulatorje, ki so zanje predvideni. Uporaba drugih akumulatorjev ima lahko za posledico telesne poškodbe ali požar.
Akumulator naj se ne nahaja v blizini pisarnišik h sponk, kovancev, ključev, zebljev, vijakov in drugih kovinskih predmetov, ki bi lahko povzročilipremostitev kontaktov. Kratek stik med akumulatorskimi kontakti lahko povzroci opekline ali požar.
V primeru napačne uporabe lahko iz akumulatorske baterije izteče tekočina. Izogajte se kontaktu z njo. Pri nakljucnem kontaktu s kožo spirajte z vodo. Če pride tekočina v oko, dodatno poščite tudi zdravniško pomoč. Iztekajoca akumulatorska tekočina lahko povzroci draženje koze ali opekline.
Akumulatorske baterije ne odpirajte. Nevar-nost katkega stika!
Zavarujte akumulator pred vročino, na primer tudi pred trajnim sončnim sevanjem in pred ognjem. Nevarnost eksplozije.
Kratko spajanje akumulatorja ni dovoljeno. Nevarnost eksplozije.
Ce je akumulatorska baterija pośkodovana ali cze jo nepravilno uporabljate, lahko iz nje uhajao pare. Poskrbite za dovod svežega zraka in pri težavah poščite zdravnika. Pare lahko povzročijo drażenje dihalnih poti.
- Akumulatorsko baterijo morate zavarovati pred vlago in vodo.
Akumulatorsko baterijo skladišcite samo v temperaturnem območju od 0^ do 45^ . Poleti ne pustite, da bi akumulatorska baterija oblezala v avtomobilu.
Zračne reže akumulatorske baterije občasno očistite z mehkim, Čistim in suhim Čopćem.
Opis delovanja
Preberite vsa opozorila in napotila. Napake zaradi neupoštevanja spodaj navedenih opozoril in napotil lahko povzroćijo elektrčni udar, požar in/ali težke telesne poskodbe.
Uporaba v skladu z namenom
Naprava je namenjena za kosnjo trate v privatne namene.
Obseg posiljke
Previdno odstranite napravo iz embalaze in preverite, ce so bili dobavljeni vsi naslednji deli:
Kosilnica z ročajem
- 1 spodnji del ročaja
- 2vijaki
- 2 krilne matice
- 2 pločevinska vijaka
- 2 polovici posode za prestrezanje trave (Rotak 34/37 L1)
- 3 polovice posode za prestrezanje trave (Rotak 43 L1)
- 2 kabelski sponki
- Polnilnik
- Odklopnik tokokroga
- Akumulatorska baterija/akumulatorske baterije*
- Navodilo za uporabo
*specificno glede na izdelek
Če kaksni deli manjkajo ali so poskodovani, obvestite o tem vašega trgovca.
Ko je stroj v celoti zmontiran, tehta pribl. 12,8-13,8 kg. Po potrebi poiscite pomoč, ko jemljete stroj iz embalaze.
Pazite na ostre noze, ko jemljete stroj iz embalaze ali ko ga nesete k trati.
K部件 na sliki
Ostevilcenje component, ki so na sliki, se nanaša na prikaz naprave na strani z grafiko.
1 Preticni vzvod
2 Varnostni gumb
3 Zgornji del ročaja
4 Prestrezna posoda za travo
5 Odobojinik
6 Spodnji del rocaja
7 Pokrov akumulatorske baterije
8 Akumulatorska baterija
9 Prezračevalne reže
10 Kolesa
11 Grablje za travo
12 Vzvod za nastavitev visine reza
13 Tipka za prikaz polnilnega stanja
14 Prikaz napoljenosti akumulatorske baterije
15 Prikaz nadzora temperature
16 Odprtina za polnjenje
17 Polnilna naprava
18 Rdeč LED-prikaz na polnilni napravi
19 Zelen LED-prikaz na polnilni napravi
20 Omrežni vtč**
21 Serijska stevilka
** specificno glede na drzavo
Prikazan ali opisan pribor ni del standarnega obsega dobave. Celoten pribor je del našega programa pribora.
Tehnici podatki
| Kosilnica | | Rotak 34 LI | Rotak 37 LI | Rotak 43 LI |
| Številka artikla | | 3 600 H81 ... | 3 600 H81 ... | 3 600 H81 ... |
| Širina noža | cm | 34 | 37 | 43 |
| Višina reza | mm | 20-70 | 20-70 | 20-70 |
| Volumen, prestrezna posoda za travo | I | 40 | 40 | 50 |
| Teža (maks.) | kg | 12,8 | 13,0 | 13,8 |
| Serijska številka | | Glejte serijsko številko 21 (tipsko plošćico) na stroju |
| Akumulator | | Li-Ion | Li-Ion | Li-Ion |
| Številka artikla | | 2 607 336 107 | 2 607 336 107 | 2 607 336 107 |
| Nazivna napetost | V | 36 | 36 | 36 |
| Čas polnjenja (akumulator izpraznjen) | min | 60 | 60 | 60 |
| Število akumulatorskih celic | | 20 | 20 | 20 |
| Polnilnik | | AL 3640 CV Professional | AL 3640 CV Professional | AL 3640 CV Professional |
| Številka artikla | | 2 607 225 ... | 2 607 225 ... | 2 607 225 ... |
| Nazivna napetost | V | 36 | 36 | 36 |
| Polnilni tok | A | 4,0 | 4,0 | 4,0 |
| Dovoljeno temperaturno podroćje polnjenja | °C | 0-45 | 0-45 | 0-45 |
| Teža po EPTA-Procedure 01/2003 | kg | 1,0 | 1,0 | 1,0 |
| Zaščitni razred | | ☐/II | ☐/II | ☐/II |
Podatki o hrupu/vibracijah
Rotak 34/37 LI
Izračunane merilne vrednosti v skladu z 2000/14/ES (višina 1,60 m, razmak 1,0 m) in EN ISO 5349.
Z A-ocenjeni nivo hrupa naprave znaša obicajno: Nivo hrupa 81dB(A); garantiran nivo hrupa pod 90dB(A). Negotovost K =0.74dB.
Vibriranje rok in lahti je tipično niže od 2,5 m/s².
Rotak 43 LI
Izračunane merilne vrednosti v skladu z 2000/14/ES (višina 1,60 m, razmak 1,0 m) in EN ISO 5349.
Z A-ocenjeni nivo hrupa naprave znaša obicajno: Nivo hrupa 81dB(A); garantiran nivo hrupa pod 91dB(A). Negotovost K =0.74dB.
Vibriranje rok in lahti je tipično niže od 2,5 m/s².
Izjava o skladnosti Rotak 34/37 LI
C
Izjavljamo pod izkljućno odgovornostj, da proizvod, ki je opisan pod „Tehnični podatki" ustreza naslednjim standardom oz. standardiziranim dokumentom: EN 60335, EN 50338 (akumulatorska naprava) in EN 60335 (naprava za polnjenje akumulatorja) v skladu z dolocili Direktiv 2006/95/ES, 2004/108/ES, 98/37/ES (do 28.12.2009), 2006/42/ES (od 29.12.2009), 2000/14/ES. 2000/14/ES: Izmerjen nivo hrupa 90 dB(A). Postopek ocenjevanja skladnosti v skladu z dodatkom VI.
Rotak 43 LI
Izjavljamo pod izkljućno odgovornostj, da proizvod, ki je opisan pod „Tehnični podatki" ustreza naslednjim standardom oz. standardiziranim dokumentom: EN 60335, EN 50338 (akumulatorska naprava) in EN 60335 (naprava za polnjenje akumulatorja) v skladu z dolocili Direktiv 2006/95/ES, 2004/108/ES, 98/37/ES (do 28.12.2009), 2006/42/ES (od 29.12.2009), 2000/14/ES. 2000/14/ES: Izmerjen nivo hrupa 90 dB(A). Postopek ocenjevanja skladnosti v skladu z dodatkom VI.
Priglašeni organ:
SRL, Sudbury, England, Nr. 1088
Tehnična dokumentacija se nahaja pri: Bosch Lawn and Garden Ltd., PT-LG/EAE, Stowmarket, Suffolk IP14 1EY, England
C € 2008
Pozor! Izkljucite napravo pred pricetkom vzdrrzevalnih ali cistilnih opravil ter izkljucite odklopnik tokokroga in odstranite akumulatorsko baterijo. Enako storite v primeru, ko je omrezni kabel poškodovan, narezan ali zamotan.
Potem ko ste izključili stroj, se vrtijo noži še nekaj sekund naprej.
Bodite previdni - ne dotikajte se vrtecega noza.
Polnjenje akumulatorske baterije
Upostevajte omreznopapetost: Napetost elektricnega vira se mora ujemati s podatki na tipski tablici naprave. Naprave z oznako 230 V se lahko priklucijo tudi na napetost 220 V/240 V. Uporablajte samo polnilnik, ki je bil dobavljen skupaj z napravo. Samo ta polnilnik je primeren za polnjenje litijevo-ionskega akumulatorja v vaši napravi.
Akumulator je opremljen z napravo za nadzortemperature, ki dovoljuje samo polnjenje v temperaturnem območju med 0^ in 45^ . Tako je zagotovljena dolgaŽiviljenjska doba akumulatorja.
Opozorilo: Akumulatorsko baterijo dobavimo delno izpraznjeno. Da bi lahko akumulatorska baterija razvila svjo polno zmogljivost, jo morate pred prvo uporabo v celoti napoliniti v vklopljeni polnilni napravi.
Litij-ionsko akumulatorsko baterijo lahko kadarkoli napolnite, ne da bi pri tem skrajšali ziviljenjsko dobo. Prekinitev postopka poljenja akumulatorske baterije ne poškoduje.
Littij-ionske akumulatorske baterije so pri uporabi v napravi zavarovane pred globoko izpraznitvijo. Pri izpraznjeni akumulatorski bateriji zašcitno stikalo izklopi napravo, ki je tako ne morete vec uporabljati.
Vklopno/izklopnega stikala po samodejnem izklopu naprave ne smete vec pritiskati.
Akumulator se lahko poškoduje.
Postopek polnjenja
Postopek polnjenja se prične takoj, ko vtaknete omrežni vtikač polnilnika v vticnico in namestite akumulator 8 v odprtino za polnenje 16.
Inteligentni postopek polnjenja omogocatakojsnje zaznavanje napoljenostiakumulatorja in akumulator se bo odvisno odtemperature in napetosti vsakokrat polnil zoptimalnim polnilnim tokom.
Ta način zagotavlja ochranitév akumulatorja, ki bo - v kolíkar gar boste pustili v polnilniku - vedno do konca napolnjen.
Pomen prikazovalnih elementov
Nadzor postopka polnjenja se signalizira svetilkami LED 18 oz. 19:
Postopek hitrega polnjenja
Postopek hitrega polnjenja se signalizira z utripanjem zelene svetilke LED 19.
Med postopkom napolnitve zasvetijo LED druga za drugo in za kratek cas izginejo. Akumulatorska baterija je v celoti napolnjena, kadar LED trajno svetijo. Pribl. 5 minut po polni popolni napolnitvi akumulatorske baterije tri zelene LED ponovno ugasnejo.
Opozorilo: Postopek hitrega polnjenja je mozen samo, ko je temperatura akumulatorske baterije v dovoljenem območju temperature, glejte odsek „Tehnični podatki".
Akumulatorska baterija napolnjena
Trajno prižgana zelena svetilka LED 19 signalizira, da je akumulatorska baterija v celoti napolnjena.
Dodatno zaslišite za odobje pribl. 2 sekund zvočni signal, ki tudi akustićno signalizira popolno napoljenost akumulatorske baterije.
Sedaj lahko vzamete akumulatorsko baterijo ven in jo uporabite.
Brez vstavljene akumulatorske baterije signalizira trajno prižgana zelena svetilka LED 19, da je omrežni vtic vstavljen v vticnico in da je polnilna naprava pripravljena za uporabo.
Temperatura akumulatorske baterije pod 0^ ali nad 45^
Trajno prižgana rdeča svetilka
LED 18 signalizira, da je
temperatura akumulatorske
baterije zunaj temperaturnega
območja za hitro polnjenje, ki se nahaja pri 0^ - 45^ . Pri dosegu dovoljenega območja temperature se polnilna naprava avtomatsko preklopi na postopek za hitro polnjenje.
Ce se temperatura akumulatorske baterije nahaja zunaj dovoljenega območja temperature za polnjenje, se pri vstavljanju v polnilno napravo zasveti rdeča svetilka LED akumulatorske baterije.
Polnjenje ni mozno
Ce se pri postopku polnjenja pojavi druga motnja, se to signalizira z utripanjem rdece svetilke LED 18.
Postopek polnjenja se ne more zagnati in polnjenje akumulatorske baterije ni moznno (glejte „Iskanje napak").
Opozorila glede polnjenja
Pri neprekinjenih oziroma zaporednih ciklusih polnjenja brez vmesne prekinitve se lahko polnilnik segreje. Vendor to ni problematično in ne pomeni, da ima polnilnik kakšno tehnicno okvaro.
Bistveno krajši ās delovanja po polnjenu pomeni, da je akumulatorska baterija izrabljena in da jo je potrebno zamenjati.
Hlajenje akumulatorske baterije (Active Air Cooling)
Krmilnik za prezračevanje, ki je integriran v polnilno napravo, nadzoruje temperaturo vstavljene akumulatorske baterije. Če je temperatura akumulatorske baterije nad 30^ , se akumulatorska baterija ohlajuje s pomoćjo ventilatorja na optimalno temperaturo za polnjenje. Vklopljeni ventilator pri prezračevanjupovzroči hrup.
Če ventilator ne deluje, se temperatura akumulatorske baterije nahaja v optimalnem področju temperature za poljenje ali pa je ventilator okvarjen. V tem primuru se podaljša Čas poljenja akumulatorske baterije.
Montaža
Akumulatorsko baterijo in/ali odklopnik tokokroga vstavite šele, ko je naprava dokončno zmontirana.
Ko razklopite ali zlozite zgornji/spodnji rocaj, morate paziti na to, da ne vpnite elektricnega kabla. Rocaja ne smete izpustiti.
Montaža ročajev A
Vstavite spodnji del rocaja 6 v za to predvidene luknej in zavarujte jih s plocevinskimi vijaki.
Opozorilo: Zgornji del ročaja 3 je nastavljiv po visini. Montirajte ročaj v položaj I ali II.
Pritrdite zgornji del rocaja 3 z vijaki in krilnimi maticami 22 na spodnje drogovje 6.
Opozorilo: Poskrbite za to, da je kabel pritrjen s prilozenima sponkama kabla na ročaju.
Namestitev akumulatorske baterije
Potegnite vzvod zaPokrov akumulatorske baterije 23 navzgor in privzdignitePokrov akumulatorske baterije 7.
Vstavite akumulatorsko baterijo 8 takto, da slišno zaskovi (klik).
Vstavite odklopnik tokokroga 24, kot je prikazano. Prepričajte se, da je v pravlinem položaju.
6 Ce kosilnice ne ze lite uporabiti takoj, postavite odklopnik tokokroga 24 v položaj parkiranja, kot je prikazano.
ZapritePokrovakumulatorskebaterije7.
Odstranitev akumulatorske baterije
Potegnite vzvod zaPokrov akumulatorske baterije 23 navzgor in privzdignitePokrov akumulatorske baterije 7.
Izključite odklopnik tokokroga 24 in ga postavite v položaj za parkiranje.
Potegmite vzvod zaPokrov akumulatorske baterije 23 navzgor.
Snemite akumulatorsko baterijo 8.
Montaža prestrezne posode za travo
Rotak 34/37 LI C
Povežite zgornji del prestrezne posode za travo s spodnjim delom prestrezne posode za travo tako, da staknete povezvalne dele vzdolž roba. Začnite zadaj in nadaljute do konca naprej.
Rotak 43 LI D
Povežite obe polovici spodnjega dela prestrezne posode za travo tako, da staknete povezvalne delvezdolžroba.Začnite zadaj in nadaljujte do konca naprej.
Staknite skupaj obe polovici prestrezne posode za travo.
Namestitev/odstranitev prestrezne posode za travo
Privzdignite odbojnik 5 in ga držite v tem položaju, medtem ko namešcate oz. odstranjujete prestrezno posodo za travro 4. Če neŽelite zbirati trave v posodi, lahko kosilnico uporabljate tudi brez prestrezne posode za travro 4. Vendor morate v tem primuru odbojnik 5Poklopiti navzdol.
Nastavitev visine reza F
Preden zeilite nastavite visino reza, izpustite pretični vzvod in počakajte, da se motor ustavi. Noži po izklopu motorja nadaljujejo z rotiranjem in lahko povzroćijo poskodbe.
Bodite previdni - ne dotikajte se vrtecega noza.
Pri prvi kosnji vsezoni morate nastaviti veliko visino reza.
Kosilnico lahko nastavite na 7 razlicnih visin reza med 35~mm in 70~mm .
V ta namen pritisnite vzvod za nastavitev visine reza 12 v smeri navznoter in ga premikajte naprej ali nazaj, medtem ko potiskate kosilnico navzdol ali pa jo privzdignite - in s tem nastavite zejleno visino reza.
Kot je prikazano, lahko z odstranitvijoPokrova 25zmanjsate visino reza kosilnice na 20~mm
Pri visini reza 20-30 mm se skrajsa cas delovanja akumulatorske baterije.
Delovanje
Zagon
Potem ko ste izkljucili stoj, se vrtijo nozi še nekaj sekund naprej. Počakajte, da se motor in nozi zaustavijo, preden ponovno vklopite stoj.
Zaporedni izklopi in ponovni vklopi skarij v katkih razmakih niso dovoljeni.
Opozorilo: Da bi olajšali zagon, potisnite ročaj navzdol, da bi privzdignili sprednja kolesa.
Ponovno vstavite odklopnik tokokroga 24.
Vklop G
Pritisnite varnostni gumb 2 in gadržite pritisnjenga.
Potegnite pretični vzvod 1 proti ročaju.
Spustite varnostni gumb 2.
Opozorilo: Motor zažene z majhno zakasnitvijo po aktiviranju pretičnega zvoda 1.
Izklop
Spustite preticni vzvod 1.
Če kosilnice ne Želite uporabiti takoj, postavite odklopnik tokokroga 24 v položaj parkiranja, kot je prikazano.
Stroj je opremljen z zavoro motorja. Ta zašcitna priprava v nekaj sekundah zavre nože.
Kosnja H
Zavarujte akumulator pred vročino, na primer pred ekstremnim sončnim sevanjem in ognjem. Naprava pri temperaturah pod 0 °C ali nad 45 °C ne deluje!
Ne puscajte akumulatorske baterije v napravi, ko sonce direktno sije nano.
Pri delih pod posebej tezkimi pogoji ne preobrenjunte motorja.
Preobremenitev zmanja številovrtljajev motorja in zvok motorja se spremeni. V tem primeru se zaustavite, spustite pretični vzvod 1 in z nastavitvijo povečajte visino reza. V nasprotnem primeru se lahko zmanja smogljivost rezanja (ças delovanja akumulatorske baterije) in/ali stroj ali akumulatorska baterija se lahko poškodujeta.
Grablje za travo 11 vam omogocaju kosenje ob robu sten in v kotih. Pazite na to, da se pri kosnji ob robu z grabljami 11 ne dotaknete predmetov.
Navodila za delo
Prikaz napoljenosti akumulatorske baterije (glejte glavno sliko)
Akumulatorska baterija 8 je obremljena s prikazovalnikom napoljenosti 14, ki prikazuje stanje napoljenosti akumulatorske baterije. Prikazovalnik napoljenosti 14 sestoji iz treh zelenih svetilk LED.
Aktivirajte tipko za prikaz napoljenosti 13 in s tem aktivirajte prikazovalnik 14. Po prbl. 5 sek. se prikazovalnik stanja napoljenosti samostojnougasne.
Stanje napolnjenosti lahko preverite tudi, ko akumulatorska baterija ni v napravi.
| LED-prikaz | Kapaciteta akumulatorske baterije |
| 3 zelene svetilke LED trajno svetijo | ≥ 2/3 |
| 2 zeleni svetilki LED trajno svetita | ≥ 1/3 |
| 1 zelena svetilka LED trajno sveti | ≤ 1/3 |
| 1 zelena svetilka LED utripa | Rezerva |
Ce po pritisku na tipko 13 ne sveti nobena svetilka LED, je akumulatorska baterija okvarjena in jo morate zamenjati.
Iz varnostnih razlogov je priklic stanja napoljenosti mozen le, ko naprava mirije.
Med postopkom napolnitve zasvetijo LED druga za drugo in za kratek cas izginejo. Akumulatorska baterija je v celoti napolnjena, kadar LED trajno svetijo. Pribl. 5 minut po polni popolni napolnitvi akumulatorske baterije tri zelene LED ponovno ugasnejo.
Prikaz nadzora temperature (gleje glavno sliko)
Rdeca LED za prikazovanje nadzora temperature baterije 15 signalizira napačno temperaturo baterije ali elektronike (pri vstavljeni akumulatorski bateriji). V tem primuru naprava ne deluje oz. ne deluje s polnozmogljivostjo.
Nadzor temperature akumulatorske baterije
Rdeča LED 15 utripa pri pritisku na tipko 13 ali vklopno/izklopno stikalo 1 (pri vstavljenei akumulatorski bateriji): Akumulatorska baterija je izven temperaturnega območja za obratovanje, ki znaša - 10 °C do +60 °C.
Pri temperaturi nad 70^ se akumulatorska baterija izklopi, dokler ni ponovno v optimalnem temperaturnem območju za delo.
Nadzor temperature elektronike elektricna tegora odja
Rdeča svetilka LED 15 po pritisku na vklopno-/izklopno stikalo 1 trajno sveti:
Temperatura elektronike naprave se nahaja pod 5^ ali nad 75^
Pri temperaturi nad 90^ elektronika elektricno orodje izklopi takolo dolgo, dokler ni ponovno v dovoljenem temperaturnem območju za delo.
Zmogljivost akumulatorske baterije (cas delovanja akumulatorske baterije)
Zmogljivost (cas delovanja akumulatorske baterije) je odvisna od lastnosti trave, npr. njene gostote, vlažnosti, dolžine in visine reza.
Ce napravo med postopkom kosenja večrat vklopite in izklopipe, prav tako zmanjsatezmogljivost rezanja (cas delovanja akumulatorske baterije).
Za optimiranjezmogljivostirezanja (casa delovanja akumulatorske baterije) priporočamo, da kosite večkrat, povečajte visino reza in da hodite v normalnem tempu.
Spodaj naveneden primer prikazuje, kako sta visina reza in zmogljivost rezanja povezana znapoljenostjo akumulatorske baterije.
| Rezalni pogoji |
| Zelo redka, suha trava | Redka, suha trava | Normalna, gosta trava |
| 6cm 4cm | 8cm 4cm | 15cm 4cm |
| Zmogljivost rezanja (Rotak 34 LI) |
| do 300 m2 | do 150 m2 | do 100 m2 |
| Zmogljivost rezanja (Rotak 37 LI) |
| do 300 m2 | do 150 m2 | do 100 m2 |
| Zmogljivost rezanja (Rotak 43 LI) |
| do 300 m2 | do 150 m2 | do 100 m2 |
Da bi povecali cas delovanja, lahko pri aventiziranem servisu za vrtne naprave Bosch kupite dodatno akumulatorsko baterijo.
Iskanje napak
V spodnji tabeli so navedeni simptomi napak in napotki, kako si lahko sami pomagate,Če Vaša naprava ne deluje pravilno. Če problema na ta način ne boste mogli lokalizirati in odstraniti, poišcite pomoč v servisni delavnici.
Pozor: Pred pricetkom iskanja napak morate izklopiti napravo in izključiti odklopnik tokokroga.
| Simptomi | Možen vzrok | Pomoč |
| Stroj ne deluje | Možna zamašitev | Preverite in po potrebi očistite spodnjo stran stroja (pri tem morate vedno nositi vrtne rokavice) |
| Akumulator ni do konca napolnjen | Polnjenje akumulatorske baterije |
| Akumulator ni (pravilno) vtaknjen | Namestitev akumulatorske baterije |
| Varovalka v odklopniku tokokroga je okvarjena/pregorela | Poiščite pomoč v servisu |
| Trava je predolga | Nastavite večjo višino reza in nagnite stroj, s tem se zmanjiša začetna obretenitev |
| Sprožila se je zaščita motorja | Pustite, da se motor ohladi in z nastavitvivo povečajte višino reza |
| Akumulator prehladen/prevoč | Segreje/ohladite akumulator |
| Odklopnik tokokroga se ni pravilno/v celoti vstavil | Pravilno ga vstavite |
| Motor zažene z majhno Časovno zakasnitvivo po aktiviranju pretičnegа vzvoda | Za prbl. 1-3 s aktivirajte pretični vzvod, da bi tak lohko zagnali motor |
| Motor zažene in se nato ponovno ustavi | Akumulator ni do konca napolnjen | Polnjenje akumulatorske baterije |
| Odklopnik tokokroga se ni pravilno/v celoti vstavil | Pravilno ga vstavite |
| Akumulator ni (pravilno) vtaknjen | Namestitev akumulatorske baterije |
| Akumulator prehladen/prevoč | Segreje/ohladite akumulator Nastavite večjo višino reza |
| Stroj deluje s prekinitvami | Defektni notranji kabli stroja | Poiščite pomoč v servisu |
| Sprožila se je zaščita motorja | Pustite, da se motor ohladi in z nastavitvivo povečajte višino reza |
| Stroj zapušča neenakomerno pokošeno trato in/ali Motor deluje s težavo | Višina reza je prenizka | Nastavite večjo višino reza (gleje „Nastavitev višine reza“) |
| Topi noži | Zamenjava nožev (gleje „Vzdřevanje noža“) |
| Možna zamašitev | Preverite in po potrebi očistite spodnjo stran stroja (pri tem morate vedno nositi vrtne rokavice) |
| Nož je montiran narobe obrnjeno | Montirajte nož pravilno obrnjeno (gleje „Vzdřevanje noža“) |
| Zmogljivost rezanja (akumulatorska baterija ne deluje dovolj dolgo) ne zadošča | Višina reza je prenizka | Nastavite večjo višino reza in hodite počasneje |
| Trava previsoka | Nastavite večjo višino reza in hodite počasneje |
| Trava je premokra ali vlžna | Počakajte, da se trava posuši in hodite počasneje |
| Trava je pregosta | Nastavite večjo višino reza, hodite počasneje in kosite bolj pogosto |
| Pri avtoriziranem servisu za vrtne naprave Bosch lahko kupite dodatno akumulatorsko baterijo | Poiščite pomoč v servisu |
| Po vklopu stroja se rezilni nož ne obrača | Trava ovira nože | Izklopite napravo Odstranite zamašitev (pri tem morate vedno nositi vrtne rokavice) |
| Matica oz. vijak noža sta zrahljana | Privijte matico oz. vijak noža |
| Močne vibracije/šum | Matica oz. vijak noža sta zrahljana | Privijte matico oz. vijak noža |
| Poškodovan nož | Zamenjava nožev |
| Ni možno izvajati postopka polnjenja | Umazani akumulatorski kontakti | Očistite akumulatorske kontakte, naprimer z večkratkim vtikanjem in iztikanjem akumulatorja, akumulator po potrebi zamenjaje |
| Akumulatorska baterija je okvarjena, ker obstaja prekinitev moči znotraj akumulatorske baterije (v posameznih celicah) | Zamenjaje akumulator |
| Prikazovalnika LED 18 oz. 19 se po vtaknitvi omrežnegа vtica v vtičnico ne zasvetita. | Omrežni vtikač polnilnika ni (pravilno) vtaknen | Omrežni vtikač (do konca) vtaknite v vtičnico |
| Defektna vtičnica, omrežni kabel ali polnilnik | Preverite omrežno napetost in pustite, da polnilno napravo po potrebi preveri pooblaščeni servis za elektrčna orodja Bosch |
Vzdrževanje in servisiranje
Vzdrževanje in Čiščenje
- Pozor! Izkljucite napravo pred pricetkom vzdrlzevalnih ali cistilnih oprvil in izkljucite odklopnik tokokroga ter odstranite akumulatorsko baterijo in prestrezno posodo za travo.
Vselej nosite vrtne rokavice, ko rokujete z ostrimi nozi ali delate na področju ostrih nožev.
Opozorilo: Prosimo, da redno opravljate spodaj navedena vzdhrzevalna dela, kar bo zagotovilo dolgo in zanesljivo uporabljanje naprave.
Redno preverjate stroj na očitne
pomanjkljivosti, kot so majavi ali poškodovani
noži, razrahljani spoji in obrabljeni in
poškodovani sestavni deli.
PregledujtePokroveinzašcitne naprave glede na poskodbe in pravilno montažo.Pred uporabo naprave eventuelno opravite potrebna vzdrlzevalna dela ali popravila.
Če bi kljub skrbni izdelavi naprave in opravljenim preizkusom vseeno prišlo do izpada delovanja, raj popravilo opravi pooblašcena servisna delavnica za Boscheve vrtne stroje.
Pri vseh vprašanjih in naročanjih nadomestnih delov obvezno navedite 10-mestno številko artickla, ki se nahaja na tipski plošćici naprave.
Vzdrževanje noza 1
- Pozor! Izkljucite napravo pred pricetkom vzdrlzevalnih ali cistilnih oprvil in izkljucite odklopnik tokokroga ter odstranite akumulatorsko baterijo in prestrezno posodo za travo.
Vselej nosite vrtne rokavice, ko rokujete z ostrimi nozi ali delate na področju ostrih nožev.
Položite stroj na desno stran, da bi preverili nož. Top ali poškodovan nož morate zamenjati.
Pri zamenjavi noza postopajte kot sledi:
Vtaknite izvijač (ni v obsegu dobave) v luknj 26, da bi pritrdili pogonsko enoto. Uporabite vrtne rokavice (niso v obsegu dobave) in z njimi pridržite nož 30 ter s pomočjo vijačnega ključa (ni v obsegu dobave) odstranite vijak noža 29, podložko noža 28 in nož 30.
Pritrdite nož 30 s podložko noža 28 in vijakom noža 29. Preden privijete vijak noža 29, se preprčajte, da je nož montiran takto, da je obrjen v pravilni smeri (simpol mora biti viden, glejte sliko I).
Pozor! Izkljucite napravo pred pricetkom vzdrrzevalnih ali cistilnih oprvil in izkljucite odklopnik tokokroga ter odstranite akumulatorsko baterijo in prestrezno posodo za travo.
Vselej nosite vrtne rokavice, ko rokujete z ostrimi nozi ali delate na področju ostrih nožev.
Da bi zagotovili optimalno uporabo akumulatorske baterije, upoštevajte naslednja opozorila in ukrepe:
- Akumulatorsko baterijo morate zavarovati pred vlago in vodo.
- Akumulatorsko baterijo skladišcite samo v temperaturnem območju od 0 °C do 45 °C. Poleti ne pustite, da bi akumulatorska baterija oblezala v avtomobilu.
- Ne pušćajte akumulatorske baterije v napravi, ko sonce direktno sije nano.
- Optimalna temperatura za shranjevanje akumulatorske baterije znaša 5 °C.
Zračne reže akumulatorske baterije občasno očistite z mehkim, Čistim in suhim Čopićem.
Bistveno krajši ās delovanja po polnjenju pomeni, da je akumulatorska baterija izrabljena in da jo je potrebno zamenjati.
Po opravljenem delu/Shranjevanje
Zunanjost stroja temeljito očistite z mehko krtačo in krpo. Ne uporabljajte vode, topil ali polirnih sredstev. Odstranite vse sprijemke trave in druge delce, še posebej s prezračevalnih rež 9.
Stoj položite na stran in očistite področje nožev. Odstranite stisnjene deli odrezane trate s kosem lesa ali plastike.
Vselej nosite vrtne rokavice, ko rokujete z ostrimi nozi ali delate na področju ostrih nožev.
Stoj shranjujte na suhem mestu. Ne postavljaje nobenih drugih predmetov na stroj. Da bi privarcevali na prostoru, v celoti sklopite rocaj.
Ko razklopite ali zlozite zgornji/spodnji rocaj, morate paziti na to, da ne vpnite elektricnega kabla. Rocaja ne smete izpustiti.
Pri shranjevanju stroja morate sneti posodo za prestrezanje trave.
Pribor
Noz
Rotak 34 LI. .F016800288
Rotak 37 LI. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .. F 016 800 277
Rotak 43 LI. .F016800278
Servis in svetovanje
Servis vam bo dal odgovore na vaša vprăsanja glede popravila in vdžrževanja izdelka ter nadomestnih delov. Prikaze razstavljenega stanja in informacije glede nadomestnih delov se nahajao tudi na internetnem naslovu:
Skupina svetovalcev podjetja Bosch vam bo z veseljem na voljo pri vprašanjih glede nakupa, uporabe in nastavitve izdelka in pribora.
Slovensko
Top Service d.o.o.
Celovska 172
1000 Ljubljana
Tel.: +386 (01) 5194 225
Tel.: +386 (01) 5194 205
Fax: +386 (01) 5193 407
Transport
Akumulatorska baterija je bila atestirana v skladu s priročnikom UN ST/SG/AC.10/11/Rev.3 del III, pododstavek 38.3. Učinkovito je zašćitena pred notranjo prenapetostj in pred kratkim stikom in je opremljena z napravami za preprečevanje nasilnegа loma in nevarnega povratnega toka.
Količina litijevega ekvivalenta, ki ga vsebuje akumulatorska baterija, se nahaja pod zadevno的最佳 niti kot posameznega dela niti kot dela, ki je vstavljen v neko napravo, ne zadevajo nobeni nacionalni ali mednarodni predpisi glede prevalanje nevarnih snovi. Predpisi o nevarnih snoveh pa so lahko relevantni takrat, ko gre za transport večjega stevila akumulatorjev. V takem primeru je morda potrebno upostevati posebne pogoje (na primer glede embalaze). Več o tem si lahko preberete v angleskih navodilih, ki jih boste našli na internetnem naslovu: http://purchasing.bosch.com/en/start/Allgemeines/Download/index.htm.
Odaganje
Elektricno orodje, pribor in embalazo je treba dostaviti v okolju prijazno ponovno predelavo.
Samo za države EU:
Elektricnih orodij ne odlagajte med hisne opadke!
V skladu z Direktivo 2002/96/ES Evropskega Parlamenta in Sveta odpadni elektrichi in elektronski opremi (OEEO) in njeni urensnicit
v nacionalnem pravu se morajo elektricna orodja, ki niso ve c v uporabi, loceno zbirati ter okolju prijazno reciklirati.
Akumulatorji/baterije:
Li-Ion:
Pročitati upute za uporabu.
Izjava o uskladenosti C
Rotak 34/37 LI
Izjavljujemo uz punu odgovornost da je proizvod opisan u „Tehnickim podacima" usklaeden sa slijedecim normama ili normativnim dokumentima: EN 60335, EN 50338 (akuuredaj) i EN 60335 (punjač aktu-baterije), prema odredbama smjernica 2006/95/EG, 2004/108/EG, 98/37/EG (do 28.12.2009.), 2006/42/EG (od 29.12.2009.), 2000/14/EG. 2000/14/EG: Izmjeren prag učinka buke 90 dB(A). Postupci vrednovanja usklaDENosti prema Dodatku VI.
Rotak 43 LI
Izjavljujemo uz punu odgovornost da je proizvod opisan u „Tehnickim podacima" usklaeden sa slijedećim normama ili normativnim dokumentima: EN 60335, EN 50338 (akuuredaj) i EN 60335 (punjač aktu-baterije), prema odredbama smjernica 2006/95/EG, 2004/108/EG, 98/37/EG (do 28.12.2009.), 2006/42/EG (od 29.12.2009.), 2000/14/EG. 2000/14/EG: Izmjeren prag učinka buke 90 dB(A). Postupci vrednovanja usklaadenosti prema Dodatuvi.
Imenovani institut za ispitivanje: SRL, Sudbury, England, Nr. 1088
Tehnica dokumentacija se moze dobiti kod: Bosch Lawn and Garden Ltd., PT-LG/EAE, Stowmarket, Suffolk IP14 1EY, England C 2008
