製品タイプ	マイクロフォーサーズ用ズームレンズ
ブランド	オリンパス
モデル	ED 12-100mm F4.0 IS PRO
マウント	マイクロフォーサーズ
焦点距離	12-100 mm（35mm判換算24-200 mm相当）
最大絞り	f/4.0
最小絞り	f/22
画角	84°～12°
光学構成	11群17枚
最短撮影距離	0.15m（12mm時）/ 0.45m（100mm時）
手ブレ補正	あり、IS内蔵（ON/OFFスイッチ）
フォーカス	リングによるAF/MF切り替え
L-Fnボタン	あり（AF停止）
フィルター径	72mm
寸法（直径×長さ）	∅77.5×116.5mm
重量（レンズフード除く）	561g
レンズフード	バヨネット式（付属）
素材	金属と高品質プラスチック
付属品	レンズフード、前後キャップ
お手入れと清掃	柔らかい乾いた布を使用してください。湿気や化学薬品を避けてください。
安全上の注意	レンズを通して太陽を見ないでください。火災を防ぐため、常にキャップを装着してください。
修理とサポート	オリンパステクニカルサポート：00800-67108300（ヨーロッパ）、または [e-mail]（北米）
一般情報	Olympus OM-DおよびPEN用に設計。サードパーティソフトウェアを含む。

よくある質問 - ED 12100mm F4.0 IS PRO OLYMPUS

オートフォーカス（AF）とマニュアルフォーカス（MF）を切り替えるには？

フォーカスリングを前後にスライドさせます。AF位置では距離指標は表示されません。MF位置では指標が表示され、リングを回してピントを合わせることができます。

ISスイッチの役割は？

ISスイッチは手ブレ補正のオン/オフを切り替えます。ON位置ではカメラの設定に応じて補正が機能します。OFF位置ではすべての補正が無効になります。

L-Fnボタンの機能は？

L-Fnボタンを押すとオートフォーカスを一時的に停止します。ピントをロックするのに便利です。

レンズフードの取り付け方は？

レンズフードのマークをレンズのマークに合わせ、時計回りにカチッと音がするまで回します。取り外すには、ロック解除ボタンを押しながら逆方向に回します。

最短撮影距離は？

焦点距離によって異なります：12mm時0.15m、100mm時0.45m。これにより近接撮影が可能です。

複数のフィルターを同時に使用できますか？

複数のフィルターを重ねると画像の周辺がケラれる可能性があるため、推奨しません。高品質のフィルター1枚を使用してください。

このレンズはすべてのマイクロフォーサーズカメラと互換性がありますか？

はい、すべてのマイクロフォーサーズマウントカメラ（Olympus OM-Dシリーズ、PENシリーズ、Panasonicモデル）と互換性があります。手ブレ補正などの高度な機能を使用するには、最新のファームウェアをご利用ください。

レンズのお手入れ方法は？

光学機器用の柔らかい乾いた布を使用してください。必要に応じて、ブロアーでほこりを吹き飛ばしてください。水や溶剤との接触は避けてください。

レンズがピントを合わせない場合の対処法は？

AF/MFスイッチがAF位置にあることを確認してください。L-Fnボタンが押されていないことを確認してください。問題が解決しない場合は、カメラのファームウェアを更新するか、オリンパスサポートにお問い合わせください。

オリンパスのテクニカルサポートはどこで受けられますか？

ヨーロッパ：00800-67 10 83 00（フリーダイヤル）、または http://www.olympus-europa.com をご覧ください。北米：1-800-260-1625、または [e-mail] までメールでお問い合わせください。

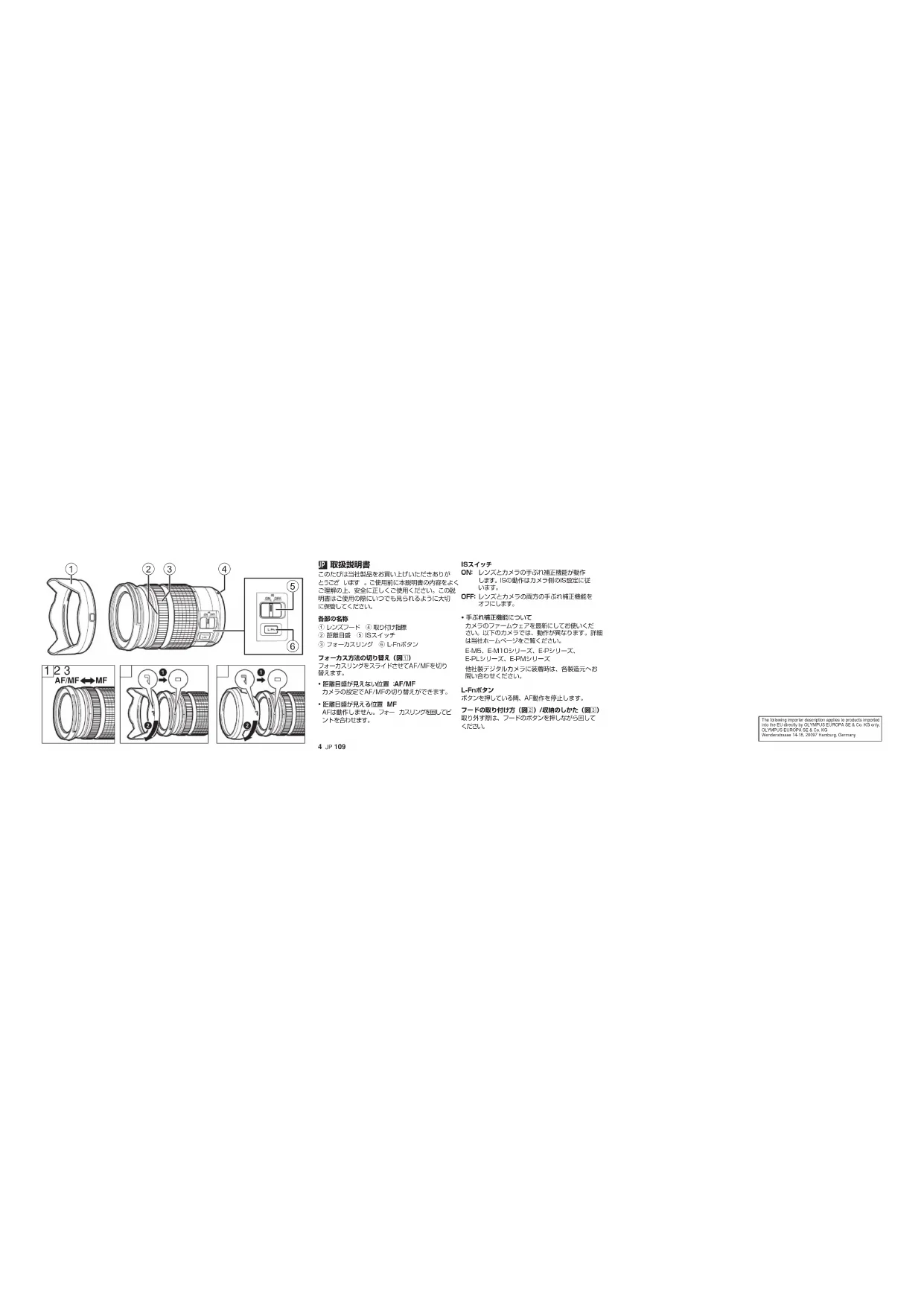

使用説明書 ED 12100mm F4.0 IS PRO OLYMPUS

このたびは当社製品をお買い上げいただきありがとうございます。ご使用前に本説明書の内容をよくご理解の上、安全に正しくご使用ください。この説明書はご使用の際にいつでも見られるように大切に保管してください。

各部の名称

①レンズフード ④取り付け指標

② 距離目感 ⑤ ISスイッチ

③ フォーカスリング ④ L-Fnボタン

フォーカス方法の切り替え（図口）

フォーカスリングをスライドさせてAF/MFを切り替えます。

- 距離目感が兄えない位置 :AF/MF

カメラの設定でAF/MFの切り替えができます。

- 距離目盛が足える位置 MF

AFは動作しません。フォー カスリングを回してビントを合わせます。

4 JP 109

ISスイッチ

ON: レンズとカメラの手ぶれ補正機能が動作します。ISの動作はカメラ側のIS設定に従います。

OFF: レンズとカメラの両方の手ぶれ補正機能をオフにします。

・手ふれ補正機能について

カメラのファームウェアを最新にしてお使いください。以下のカメラでは、動作が異なります。詳細は当社ホームページをご覧ください。

E-M5、E-M10シリーズ、E-Pシリーズ、E-PLシリーズ、E-PMシリーズ

他社製デジタルカメつに装着時は、各製造元へお問い合わせください。

L-Fnボタン

ボタンを押している問、AF動作を停止します。

フードの取り付け方（図2）/収納のしかた（図3） 取り外す際は、フードのボタンを押しながら回してください

• フィルターを2枚以上重ねたり、厚みがある種類を使用したときには、画面にケラレが発生することがあります。
• フラッシュ使用時、レンズやフードなどによってフラッシュ光がケラレる場合があります。
• MF からAF/MF に切り替えた後、再度MF に切り替えると距離設定がずれる場合があります。 再度設定してご使用ください。

- 距離目盛は、目安としてご使用ください。

- 使用状況によって、撮影枚数が減る場合があります。

ピント調整方式: AF/MF 切り換え

質量 : 561 g ( フード/キャップをのぞく

大きさ 最大径×長さ：φ77.5 × 116.5 mm

レンズフード取り付け：バヨネット式

フィルター取り付けネジ径 : φ72 mm

※ 外観・仕様は改善のため予告なく変更することがありますので、ご了承ください。

ご注意 必ずお読みください

主な仕様

マウント : マイクロフォーサーズマウント 焦点距離 : 12 \~ 100 mm (35 mm フィルム換算 24 \~ 200 mm)

最大口径比 : F4.0

画角 : 84^ 12^

レンズ構成 : 11 群 17 枚

絞り制御 : F4.0 \~ 22

撮影距離 : 0.15 m \~ ∞ (無限遠)

焦点距離12 mm

0.45 m \~ ∞ (無限遠)

焦点距離100 mm

警告 安全上のご注意

• レンズで太陽を見ないでください。失明や視力障害を起こすことがあります。
• レンズキャップを付けずに放置しないでください。太陽光が焦点を結んで故障や火災の原因になることがあります。
• カメラに取り付けた状態でレンズを太陽に向けないでください。太陽光が焦点を結んで故障や火災の原因になることがあります。

Micro Four Thirds 及び Micro Four Thirds ロゴマークはオリンパス株式会社の商標または登録商標です。

- ホームページ

http://www.olympus.co.jp/

- 電話でのご相談窓口

カスタマーサポートセンター

0570-073-000

※携帯電話・PHSからもご利用になれます。

- オンライン修理受付のご案内

インターネットを利用して修理のお申し込みや修理の状況をご確認いただけます。上記ホームページから「お客様サポート」のページをご参照ください。

- ピックアップサービス（引取修理）のご案内弊社指定の運送業者が、梱包資材を持ってお客様ご指定の日時にご自宅へ伺います。

オリンパス修理ピックアップ窓口

0120-971995

このレンズの内部のソフトウェアは第三者作成のソフトウェアを含んでいます。第三者作成のソフトウェアは、その所有者または著作権者により所定の条件が課せられており、その条件に基づいてあなたに配布されています。この条件の中であなたに告知するものがある場合には、以下のURLのウェブサイトに必要に応じて準備されたsoftware notice PDFファイル内に見出すことができます。

http://www.olympus.co.jp/en/support/img/digicamera/download/notice/notice.cfm
