MANUALE UTENTE BURGcam BULLET 3040 Burg Wächter

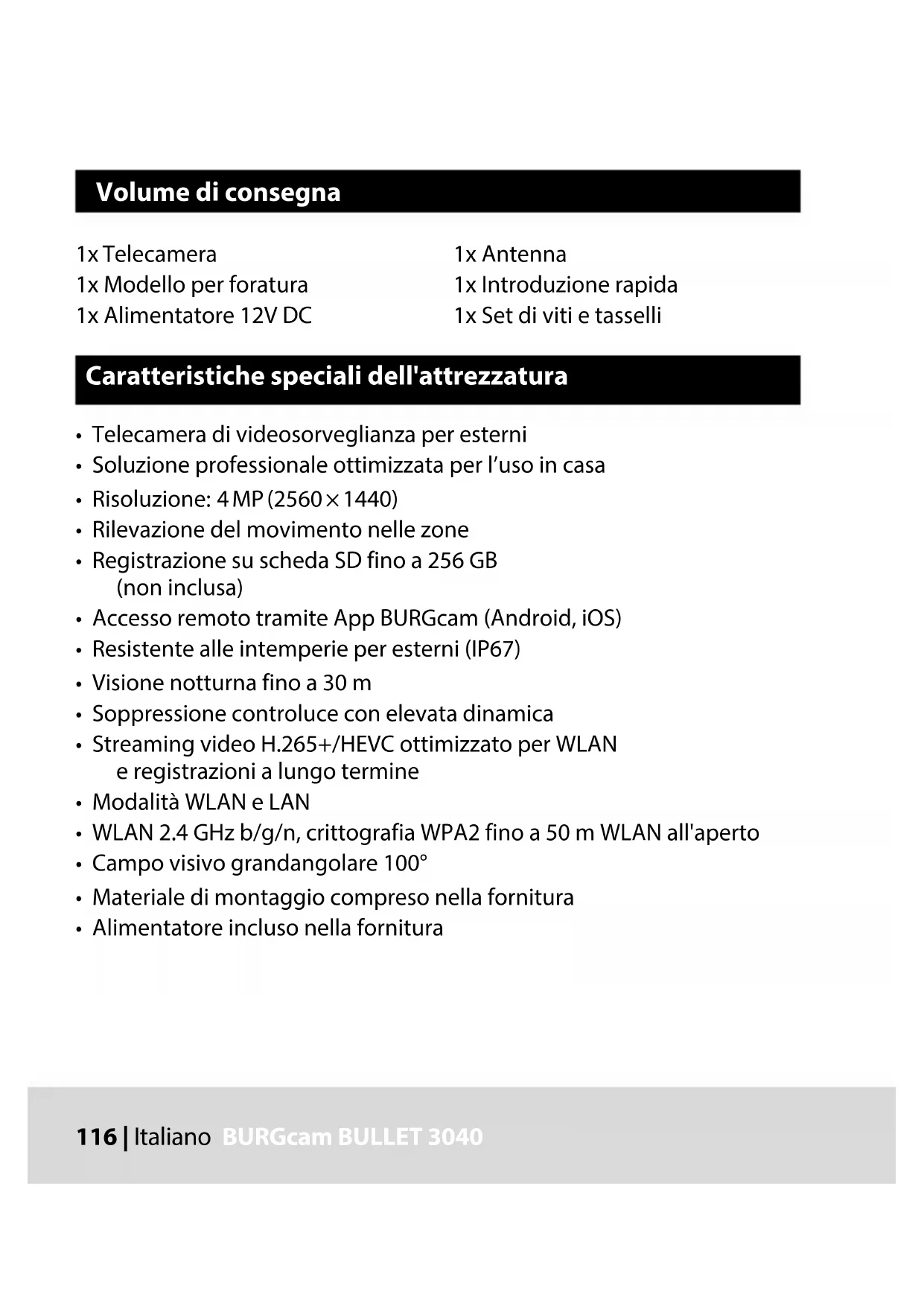

• Telecamera di videosorveglianza per esterni

• Soluzione professionale ottimizzata per l’uso in casa

• Risoluzione: 4 MP (2560 × 1440)

• Rilevazione del movimento nelle zone

• Registrazione su scheda SD fino a 256 GB (non inclusa)

• Visione notturna fino a 30 m

• Soppressione controluce con elevata dinamica

• Streaming video H.265+/HEVC ottimizzato per WLAN e registrazioni a lungo termine

• WLAN 2.4 GHz b/g/n, crittografia WPA2 fino a 50 m WLAN all'aperto

• Campo visivo grandangolare 100°

• Materiale di montaggio compreso nella fornitura

• Alimentatore incluso nella fornitura116 | Italiano BURGcam BULLET 3040 BURGcam BULLET 3040 Italiano | 117 165 mm 92 mm 70 mm 56 mm 3 x 4,5 mm Disegno non in scala. Salvo errori e con riserva di modiche tecniche. Misure Vista laterale Vista retro118 | Italiano BURGcam BULLET 3040 Connessioni, display e pulsanti di controllo Descrizione Connessione tramite cavo LAN/rete Alimentazione 12V DC Protezione contro il sole118 | Italiano BURGcam BULLET 3040 BURGcam BULLET 3040 Italiano | 119 Connessioni, display e pulsanti di controllo120 | Italiano BURGcam BULLET 3040 Descrizione Reset: Per ripristinare le impostazioni di fabbrica della telecamera tenere premuto il tasto per circa 8 secondi no allo spegnimento della spia. Indicatore luminoso di stato: Rosso: Avvio Verde lampeggiante lentamente: Avvio completato; In attesa di connessione WiFi Verde lampeggiante velocemente: Viene stabilita la connessione WLAN Verde: Connessione WLAN stabilita con successo; Funzionamento normale Rosso e verde alternati: Aggiornamento telecamera in corso Rosso lampeggiante lentamente: Connessione di rete non riuscita o interrotta Rosso lampeggiante velocemente: Malfunzionamento, errore di avvio, allarme o errore della scheda SD Coperchio Slot per scheda MicroSD Anello di tenuta (impermeabile) Antenna WLAN Vite di bloccaggio120 | Italiano BURGcam BULLET 3040 BURGcam BULLET 3040 Italiano | 121 Installazione Preparazione Lista di controllo: 1 Alimentazione possibile nel sito di installazione 2 In caso di funzionamento con WLAN: Potenza del segnale WiFi abbastanza buona per lo streaming video di alta qualità. Nota: È possibile che sia necessario un ripetitore. 3 Nessuna linea della corrente o dell'acqua che potrebbe essere danneggiata durante il montaggio 4 Campo visivo della telecamera nel luogo di installazione senza ostacoli. Nota: Tenere in considerazione la crescita delle piante. 5 In caso di funzionamento con WLAN: Password WLAN a portata di mano 6 Banda di frequenza 5-Ghz del router dual band disattivata 7 Smartphone connesso all'SSID WLAN in cui deve essere congurata la telecamera122 | Italiano BURGcam BULLET 3040 Montaggio

• In caso di funzionamento con WLAN: Controllare prima la potenza del segnale WiFi con uno smartphone/tablet. Vericare anche se si dispone dell’alimentazione nel sito di installazione.

• Utilizzare le viti, i tasselli e la sagoma per i fori in dotazione e ssare il corpo della telecamera nella posizione desiderata (vedere lo schizzo a pag. 117). Utilizzare l'alimentatore incluso per collegare la telecamera alla tensione di funzionamento. La telecamera impiega circa 2 minuti per essere pronta.122 | Italiano BURGcam BULLET 3040 BURGcam BULLET 3040 Italiano | 123 Esistono 3 possibili metodi di installazione tra cui scegliere: Tramite PC e software Opzione 1 (pag. 124): Congurazione tramite LAN (cavo di rete) e PC con software "BURGcong Tool" Tramite smartphone e app BURGcam Opzione 2 (pag. 126): Connessione tramite WLAN con l'app BURGcam Opzione 3 (pag. 128): Connessione tramite LAN (cavo di rete) Prima di iniziare la congurazione, installare e avviare l'app BURGcam sul vostro smartphone per impostare l'accesso remoto. App BURGcam per Android App BURGcam per iOS Connessione alla rete124 | Italiano BURGcam BULLET 3040 Opzione 1 - Congurazione tramite LAN (cavo di rete) e PC con software "BURGcong Tool" Collegare la telecamera al vostro router locale utilizzando un cavo di rete (non incluso). Assicurarsi che la telecamera e il PC/notebook siano nella stessa rete. Installare lo strumento BURGcong Tool e avviare l'applicazione. La telecamera viene fornita dalla fabbrica con DHCP (assegnazione IP automatica). Se la vostra rete funziona con IP ssi, la telecamera verrà visualizzata con l'IP 192.168.1.108. In questo caso, cambiare l'IP del vostro PC sulla stessa rete. Selezionare il dispositivo desiderato e fare clic sull'icona del browser

"(g. 1) Viene visualizzata la procedura guidata di congurazione che guida l'u- tente attraverso il menù. Seguire le istruzioni e assegnare una password sicura per l'account amministratore. Per aggiungere il dispositivo all'app BURGcam, seguire le istruzioni in "Integrazione della telecamera nell'APP BURGcam". BURGcong Tool: Cliccare qui per scaricare. In alternativa è possibile scaricare BURGcong Tool sulla homepage www.burg.biz124 | Italiano BURGcam BULLET 3040 BURGcam BULLET 3040 Italiano | 125 Fig. 1 Login Inserire i dati dell'account immessi durante l'inizializzazione.126 | Italiano BURGcam BULLET 3040

1. Premere su "Gestione dispositivi" -> "+" -> "Telecamera" -> "Dispositi-

vo WLAN" -> "Connessione WLAN" per stabilire una connessione tra la telecamera e il router tramite WLAN (Fig. 1).

2. Scansionare il codice QR della targhetta del dispositivo. Se necessario,

attivare la luce dello smartphone (pulsante ash in alto a destra) per poter scansionare più facilmente il QR code (Fig. 2).

3. Vericare il numero di serie riconosciuto/inserito del dispositivo e

premere su "Avanti" (Fig. 3).

4. Inserite la vostra password Wi-Fi e premere su "Avanti".

Note: a. Disabilitare la banda di frequenza a 5 GHz per la durata della con- gurazione. b. Assicuratevi che il vostro smartphone sia connesso alla stessa WLAN nella quale desiderate integrare la telecamera. c. Il router deve essere congurato in modo che i dispositivi all'inter- no della rete possano comunicare tra loro.

5. La telecamera verrà ora integrata nella rete (Fig. 4). Viene visualizzata

la corretta esecuzione (Fig. 5). Il dispositivo è stato aggiunto con successo alla rete. Continuare a pagina 129 con "Imposta password dispositivo". Opzione 2 - Congurazione tramite WLAN con l'app BURGcam126 | Italiano BURGcam BULLET 3040 BURGcam BULLET 3040 Italiano | 127 Fig. 1 Fig. 4Fig. 5 Fig. 2Fig. 3128 | Italiano BURGcam BULLET 3040 Opzione 3 - Congurazione tramite LAN (cavo di rete)

1. Collegare la telecamera alla rete con un cavo LAN e all’alimentazione.

Dopo l’avvio, la telecamera è pronta all'uso. Continuare a pagina 129 con "Imposta password dispositivo".128 | Italiano BURGcam BULLET 3040 BURGcam BULLET 3040 Italiano | 129

1. Selezionare "Gestione dispositivi"

nel menù principale.

2. Premere su + e selezionare "Telecamera".

3. Selezionare "Inizializzazione

dispositivo" quando si congura il sistema per la prima volta. Assegnare la password del dispositivo - congurazione iniziale tramite smartphone e app BURGcam130 | Italiano BURGcam BULLET 3040

4. Scansionare il codice QR del dispositivo e

controllare l’inserimento.

5. Per inizializzare la telecamera immettere

una password individuale per l'account amministratore. Nel caso in cui si debba reimpostare la password del dispositivo, è necessario inserire anche l'indirizzo email dell'amministratore. Premere quindi su "Conferma".

6. Se si desidera utilizzare il sistema con

la connessione BURG Cloud P2P per l'accesso remoto o se si desidera essere informati sugli aggiornamenti automatici, attivare la funzione corrispondente e premere su "Conferma". L'inizializzazione del dispositivo è ora completa. Conservare la password in un luogo sicuro.130 | Italiano BURGcam BULLET 3040 BURGcam BULLET 3040 Italiano | 131 Integrazione della telecamera nell'APP BURGcam Nota: Le funzioni principali della telecamera sono mostrate nell'app BUR- Gcam. Funzioni e impostazioni più estese vengono congurate tramite l'interfaccia web della telecamera con il PC.

1. Selezionare "Gestione dispositivi"

nel menù principale.

2. Premere su + e selezionare “Ricerca

online” per trovare i dispositivi nella rete locale.

3. Selezionare dall'elenco il dispositivo

con il numero di serie corrispondente e premere su "Aggiungi dispositivo".132 | Italiano BURGcam BULLET 3040

4. Selezionare Accesso remoto P2P se si

desidera accedere alla telecamera mentre si è in viaggio o IP se si desidera accedere alla telecamera dalla rete locale.

5. Immettere il nome del dispositivo e la

password e fare clic su "Avvia streaming live" per aggiungere la telecamera all'e- lenco dei dispositivi e visualizzare l'immagine live.

La telecamera è stata integrata con successo nell'app BURGcam.132 | Italiano BURGcam BULLET 3040 BURGcam BULLET 3040 Italiano | 133 Generale Assicurarsi che i codici e i badge/tessere non niscano nelle mani di persone non autorizzate. Pertanto è necessario conservare i codici e i badge/tessere in un luogo sicuro in modo che siano accessibili solo a persone autorizzate. In caso di smarrimento di un codice o di un badge/tessera, modicare immediatamente il codice e creare un nuovo badge/tessera. Per la vostra sicurezza, vi consigliamo vivamente:

• I dati personali (ad es. la data di nascita) o altri dati che possono essere indovinati qualora si conosca l’utilizzatore, non devono essere utilizzati come password.

• Modicare TUTTE le password utente a intervalli irregolari.

• Solo allora attivare DDNS/UPNP se questo è assolutamente necessario, poiché questi protocolli orono generalmente diversi lati deboli in caso di attacco.

• Assegnare i diritti utente in modo che tutti ricevano i diritti minimi necessari per lavorare senza però essere in grado di modicare i dati rilevanti per il sistema.

• Collocare all’esterno delle proprie reti i sistemi di monitoraggio, non collegarli a reti IT rilevanti per l'azienda.

• Sostituire i sistemi obsoleti con nuovi sistemi che soddisfano i moderni requisiti di sicurezza IT.

• Controllare regolarmente la disponibilità di aggiornamenti di sistema.134 | Italiano BURGcam BULLET 3040 Descrizione del menù della telecamera Dopo aver eettuato l'accesso, vedrete l'immagine dal vivo dalla telecamera e le voci del menù.

(Riproduzione, regolazione immagine, formato immagine)

(Funzione calendario, ricerca registrazioni)

(Telecamera, rete, evento, archiviazione, sistema, informazioni)

Troverete spiegazioni dettagliate delle singole voci del menù nel manuale utente. Tipo videocamera Videocamera IR bullet WLAN per ambienti interni ed esterni Sensore 1/3” 4 MP Progressive Scan CMOS Risoluzione 4 MP: 2560 x 1440 1080 p: 1920 x 1080 (= Full HD) 720 p: 1280 x 720 D1: 704 x 576 / 704 x 480 CIF: 352 x 288 / 352 x 240 Dati tecnici134 | Italiano BURGcam BULLET 3040 BURGcam BULLET 3040 Italiano | 135 Frame rate 20 fps @ 4 MP, 25 / 30 fps @ 1080 p Proiettore IR Raggio d’azione no a 30m* Filtro di blocco IR Meccanico Obiettivo Obiettivo sso 2,8 mm F2.0 Angolo visivo Orizzontale: 100° Bilanciamento del bianco Automatico WLAN IEEE802.11b/g/n; no a 50 m (campo libero) LAN (RJ-45) 10 / 100 Base-T Protocolli supportati IPv4 / IPv6, HTTP, HTTPS, TCP / IP, UDP, UPnP, RTSP, RTP, SMTP, NTP, DHCP, DNS, DDNS, FTP, Filtro IP Scheda micro SD Max. 256 GB; per registrazioni e istantanee Installazione Incl. staa per montaggio a parete o sotto Alimentazione Alimentatore 12 V DC incluso nella fornitura. Assorbimento di potenza < 4.8 W Campo di temperature da -30 °C a +50 °C136 | Italiano BURGcam BULLET 3040 Classe di protezione IP67 Misure Ø 70 x 165 mm Peso 0,45 kg Funzioni aggiuntive: Compensazioni del controluce

Riduzione del rumore 3D Aree di privacy 4 Aree di rilevamento del movimento

• La portata dell’illuminatore IR dipende fortemente dal luogo di utilizzo e dall'ambien- te. Superci altamente assorbenti, come ad es. strutture scure e ruvide (terreno, prato, asfalto) possono portare a una signicativa riduzione della portata massima. ** La portata del segnale WLAN dipende fortemente dalla posizione. Strutture metalli- che, pareti, ecc. inuenzano il segnale/collegamento. Salvo errori e con riserva di modiche tecniche. Banda di frequenza: IEEE 802.11b/g 2400-2483,5 MHz max. potenza di trasmissione: 100 mW IEEE 802.11n 2400-2483,5 MHz max. potenza di trasmissione: 100 mW136 | Italiano BURGcam BULLET 3040 BURGcam BULLET 3040 Italiano | 137 Ulteriori informazioni sui prodotti BURGcam in tedesco (DE) e inglese (EN) sono disponibili sul nostro sito Internet all‘indirizzo: www.burg.biz a Products a Service & Downloads Manuale utente dettagliato Queste brevi istruzioni servono per mettere in funzione il dispositivo in modo semplice e senza complicazioni. Potete trovare spiegazioni e descrizioni più dettagliate delle singole funzioni nel manuale utente, che potete scaricare come le PDF: www.burg.biz a Service & Downloads a Bedienungsanleitungen a Montageanleitungen a Video-Sicherheit In alternativa, scansionare questo codice QR per accedere rapidamente al manuale e ricevere il manuale direttamente sul vostro smartphone o tablet. Troverete anche ulteriori informazioni (FAQ) con questo codice QR. Codice QR per istruzioni per l'uso/ulteriori informazioni in tedesco:138 | Italiano BURGcam BULLET 3040 Informazioni generali sulla sicurezza e misure precauzionali Aiuto e supporto In caso di domande sul prodotto o sulla sua congurazione, contattare: [e-mail] Per orirvi il miglior servizio possibile vi preghiamo di inviarci le seguenti informazioni:

• Designazione del dispositivo

• Per domande sull'app: Versione del rmware / versione dell'app e informazioni sullo smartphone e sulla versione

• Informazioni sull'installazione

• Per domande sulla rete: Impostazioni e struttura di rete

• Descrizione dettagliata del problema

• Informazioni su come e quando possiamo contattarvi Attenzione L’apporto di modiche non espressamente autorizzate dall’autorità competente può comportare il ritiro della licenza che abilita all’uso dell’apparecchio. Nota sul regolamento generale sulla protezione dei dati (GDPR)138 | Italiano BURGcam BULLET 3040 BURGcam BULLET 3040 Italiano | 139 Informazioni generali sulla sicurezza

• Prima di mettere in funzione il dispositivo, leggere attentamente questo manuale e conservarlo come manuale di riferimento.

• I lavori da eseguire sugli impianti elettrici possono essere eseguiti solo da personale qualicato.

• L'installazione del dispositivo può essere eseguita solo da personale qualicato e deve essere conforme alle speciche e alle normative locali.

• Prima di ogni pulizia, il dispositivo deve essere spento e scollegato dalla tensione di alimentazione. Utilizzare un panno leggermente umido per la pulizia.

• Utilizzare il dispositivo solo per lo scopo previsto.

• La targhetta di identicazione non deve essere sostituita.

• Prima della messa in servizio, controllare che le parti sotto tensione non siano danneggiate. Le parti danneggiate devono essere sostituite o scambiate. Quando si utilizzano sistemi di videosorveglianza, i dati personali ven- gono raccolti, elaborati e utilizzati in modo automatizzato. Tali dati sono protetti dal GDPR, che come regolamento dell'UE si applica direttamente in Germania. L'operatore del sistema è responsabile del funzionamento e del trattamento dei dati. Durante l'installazione del sistema di videosor- veglianza, devono essere prese misure tecniche e organizzative adeguate per proteggere i diritti personali degli interessati.140 | Italiano BURGcam BULLET 3040

• Non utilizzare dispositivi aggiuntivi non consigliati dal produttore del dispositivo. Quest’ultimi possono inuire sulla funzionalità del dispositivo e nel peggiore dei casi causare lesioni e scosse elettriche o addirittura provocare un incendio.

• Non utilizzare mai il dispositivo in prossimità di acqua o altri liquidi.

• Il dispositivo deve essere installato su una supercie stabile.

• Eventuali aperture sul dispositivo servono per la ventilazione e proteggono il dispositivo dal surriscaldamento. Queste aperture non devono mai essere coperte o bloccate.

• Utilizzare solo la tensione di alimentazione consigliata.

• Se il dispositivo richiede un'alimentazione con collegamento a terra, può essere utilizzato solo con una presa già testata.

• Proteggere i cavi di collegamento da contatti e danneggiamenti.

• In caso di malfunzionamenti o di guasto totale, spegnere il dispositivo e scollegarlo dalla tensione di alimentazione. Non tentare mai di eseguire da soli lavori di manutenzione o riparazione con l'involucro aperto.

• Adare i lavori di manutenzione o riparazione solo a laboratori specializzati e qualicati.

• Utilizzare come parti di ricambio solo le parti approvate dal produt- tore.

• Per lo smaltimento di dispositivi inutilizzabili, attenersi alle norme di legge applicabili.140 | Italiano BURGcam BULLET 3040 BURGcam BULLET 3040 Italiano | 141 Avvertiamo che gli strumenti elettrici ed elettronici e le pile non possono essere smaltiti come riuti urbani ma devono essere raccolti separatamente. In questo caso rivolgersi al rispettivo ucio comunale per chiedere dove si trovano i centri di raccolta dei riuti elettrici. Con la presente BURG-WÄCHTER KG, dichiara che questo apparecchio è conforme alla direttiva 2014/53/EU, (RED) 2014/30/EU, (EMC), 2011/65/EU(RoHS) e alla direttiva sulla bassa tensione (2014/35/EU). Il testo completo della Dichiarazione di conformità EU è disponibile sul sito web www.burg.biz.142 | Italiano BURGcam BULLET 3040 Tenere presente che questo prodotto contiene anche il software Open Source Software, concesso in licenza GNU General Public License (GPL). Rimandiamo alle disposizioni di licenza della GPL, per garantire l’utilizzo conforme al GPL dei programmi. Il testo stampato della licenza GPL V2 è accluso a questo prodotto. Il testo della licenza della GPL può essere scaricato anche sulla homepa- ge all'indirizzo https:/www.burg.biz/service-downloads/ manuals/ #Videoueberwachung Su richiesta, ognuno potrà ricevere il l’intero codice sorgente Open Sour- ce leggibile a macchina del software GPLv2 concesso in licenza. Il codice sorgente può essere messo a disposizione come link per il download gratuito o su una memory stick (a pagamento). Questa oerta è valida per tre anni dopo la spedizione del prodotto. Nota della licenza GNU GPL142 | Italiano BURGcam BULLET 3040 BURGcam BULLET 3040 Italiano | 143 Si prega di inviare la richiesta a:

Altenhofer Weg 15 58300 Wetter Deutschland Tel: [phone] Fax: [phone] E-Mail: [e-mail] Si ricorda che non possiamo fornire alcun supporto o garanzia circa la correttezza del codice sorgente. Il codice sorgente è solo una parte del software nel suo insieme. Se avete domande tecniche sul prodotto, leggete le dettagliate istruzioni per l'uso e fate riferimento alle FAQ, che potete trovare sul seguente sito web: www.burg.biz. Se avete ancora domande, potete contattarci via e-mail all'indirizzo [e-mail] Colophon Il copyright di queste istruzioni per l'uso è di proprietà esclusiva di BURG-WÄCHTER KG. Qualsiasi tipo di riproduzione anche su supporti elettronici richiede l'autorizzazione scritta di BURG-WÄCHTER KG. È vietata la ristampa, anche in parte. Tutti i nomi aziendali e dei prodotti menzionati sono marchi di fabbrica registrati ovverosia marchi dei rispettivi titolari. Salvo errori e con riserva di modiche tecniche.144 | Česky BURGcam BULLET 3040 Obsah balení Speciální vlastnosti výbavy 1× kamera 1× vrtací šablona 1× síťový zdroj 12VDC 1× anténa 1× stručný návod kpoužití 1× sada šroubů a hmoždinek
