MANUALE UTENTE One+ R18RS7 RYOBI

Attenzione! E'importante leggere le istruzioni contenate nel presente manuale prima di montare il prodotto, svolgere le operazioni di manutenzione sullo stesso e metterlo in funzione.

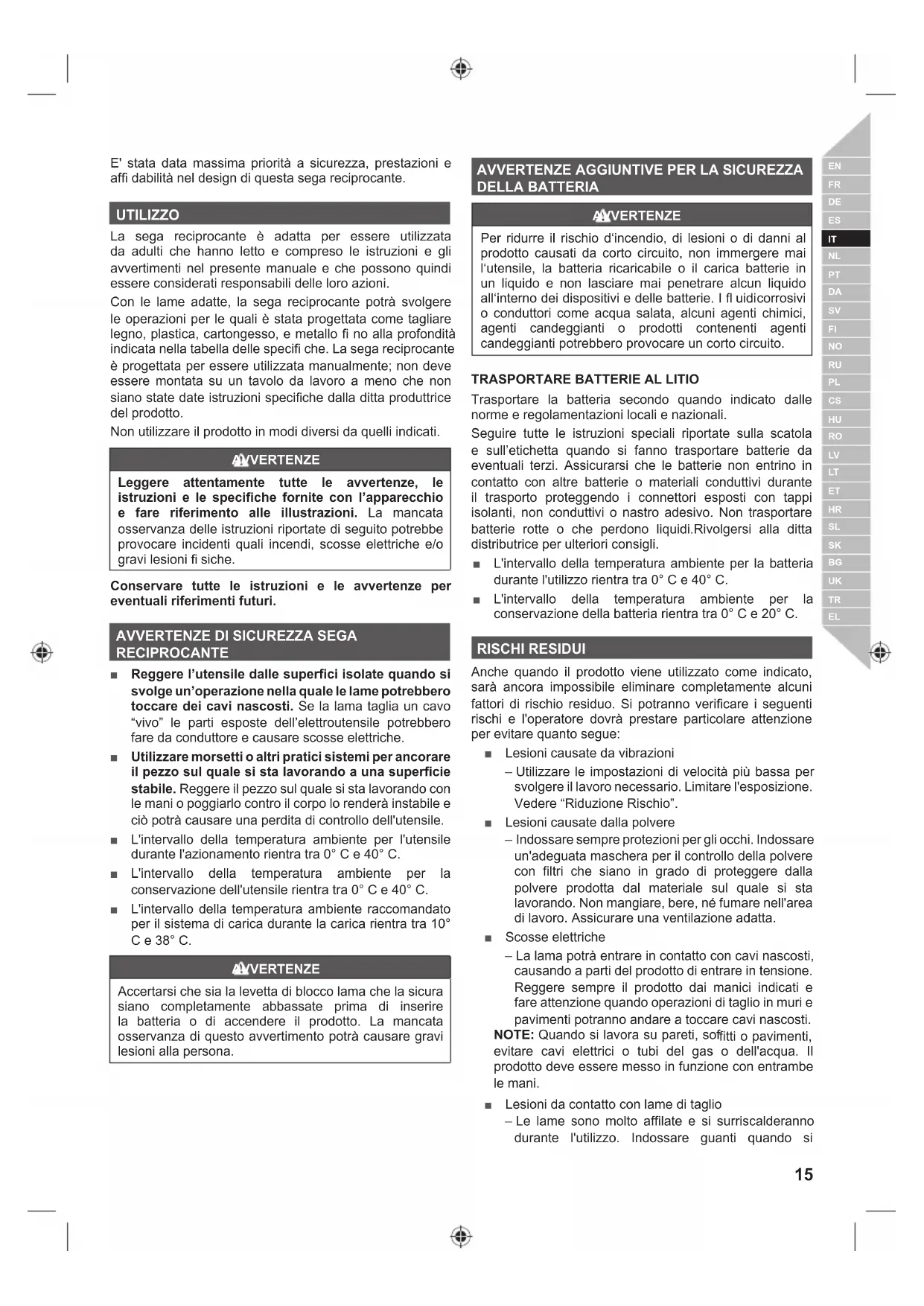

E' stata data massima priorità a sicurezza, prestazioni e affiabilità nel design di但这a sega reciprocante.

UTILIZZO

La sega reciprocante è adatta per essere utilizzata da uomini che hanno letto e compreso le istruzioni e gli avventimenti nel presente manuale è che possono quando nelle considerati responsabili delle loro azioni.

Con le lame adatte, la sega reciprocante pourrait svolgere le operazioni per le quali è stata progettata come tagliare legno, plastica, cartongesso, e metallo fi no alla profondità指示 che la sega reciprocante è progettata per essere utilizzata manually; non deve essere montata su un ravolo da lavoro a meno che non siano state date istruzioni specifiche dalla produttrice del prodotto.

Nonutilizzareil prodotto in modi diversi da quelli indicati.

AVERTENZE

Leggere attendamente tutte le avventenze, le istruzioni e le specifiche fornite con l'apparecchio e fare riferimento alle illustrazioni. La mancata osservanza delle istruzioni riportate di seguito potrebbe provocare incidenti quali incendi, scosse elettriche e/o gravi lesioni fi siche.

Conservare tutte le istruzioni e le avvertenze per eventuali riferimenti futuri.

AVVERTENZE DI SICUREZZA SEGA RECIPIROCANTE

Reggere l'utensile dalle superfici isolate quando si svolge un'operazione nella quale le lame potrebbero toccare dei cavi nascosti. Se la lama taglia un cavo "vivo" le parti esposte dell'elettroutensile potrebbero fare da conduittore e causare scosse elettriche.
- Utilizzare morsetti o altri pratici sistemi per ancORARE il pezzo sul quale si sta lavorando a una superficie stabile. Reggere il pezzo sul quale si sta lavorando con le mani o poggiarlo contro il corpo lo renderà instabile e ciò potra causare una perdita di controllo dell'utensile.
L'intervallo della temperatura ambiente per l'utensile durante l'azionamento rientra tra 0^ e 40^ .
L'intervallo della temperatura ambiente per la conservazione dell'utensile rientra tra 0^ e 40^ .
L'intervallo della temperatura ambiente raccomandato per il systema di carica durante la carica rientra tra 10^ C e 38^ C.

AVERTENZE

Accertarsi che sia la levetta di blocco lava che la sicura siano Completely abbassate prima di inserire la batteria o di accendere il prodotto. La mancata osservanza di quello avvertimento potra causare gravi lesioni alla persona.

AVVERTENZE AGGIUNTIVE PER LA SICUREZZA DELLA BATTERIA

AYVERTENZE

Per ridurre il rischio d'incendio, di lesions o di danni al prodotto causati da corto circuito, non immergere mai l'utensile, la batteria ricaricabile o il carica batterie in un liquido e non lasciare mai penetrare alcun liquido all'interno dei dispositivi e delle batterie. I fluidicorrosivo conduttori come acqua salata, alcuni agenti chimici, agenti candeggianti o prodotti contententi agenti candeggianti potrebbero provocare un corto circuito.

TRASPORTARE BATTERIE AL LITIO

Trasportare la batteria secondo quando indicate delle norme e regolamentiazioni locali e nazionali.

Seguire tutte le instruzioni speciali riportate sulla scatola e sull'etichetta quando si fanno trasportare batterie da eventuali terzi. Assicurarsi che le batterie non entrino in contatto con altre batterie o materiali conduitivi durante il trasporto proteggendo i connettori esposti con tappi isolanti, non conduitivi o nastro adesivo. Non trasportare batterie rotte o che perdono liquidi. Rivolgersi alla ditta distributrice per ulteriori consigli.

L'intervallo della temperatura ambiente per la batteria durante l'utilizzo rientra tra 0^ e 40^ .
L'intervallo della temperature ambiente per la conservazione della batteria rientra tra 0^ e 20^ .

RISCHI RESIDUI

Anche quando il prodotto viene utilizzato come indicato, sare allafrica impossibile eliminare completamente alcuni fattori di rischio residuo. Si potranno verificare i seguenti rischi e l'opereatore dovra prestare particolare attenzione per evitare quanto segue:

Lesioni causate da vibrazioni
- Utilizzare le impostazioni di velocità più Bassa per svolgere il lavoro necessario. Limitare l'esposizione. Vedere "Riduzione Rischio".
Lesioni causate alla polvere
- Indossare sempre protezioni per gli occhi. Indossare un'adeguata maschera per il controllo della polvere con filtri che siano in grado di proteggere alla polvere prodotta dal materiale sul quale si sta lavorando. Non mangiare, bere, né fumare nell'area di lavoro. Assicurare una ventilazione adatta.
Sosse elettriche
- La lama potra entrare in contatto con cavi nascosti, causando a parti del prodotto di entrare in tensione. Reggere sempre il prodotto dai manici indicati e fare attenzione quando operazioni di taglio in muri e pavimento potranno andare a toccare cavi nascosti.

NOTE: Quando si lavora su pareti, soffitti o pavimenti, evitare cavi elettrici o tubi del gas o dell'acqua. Il prodotto deve essere in funzione con entramble le mani.

Lesioni da contatto con lame di taglio

• Le lame sono molto affiliate e si surriscalderanno durante l'utilizzo. Indossare quanti quando si

cambiato le lame. Tenere sempre le mani lontane dalle zone di taglio. Ancorare il pezzo sul quale si sta lavorando ignqualvolta sua possibile.

Lesioni causate dal rumore.

• L'esposizione prolungata al rumore aumentoa il rischio di danni all'dutito, gli effetti saranno cumulativi. Indossare cuffie di protezione, quando si utilizzato elettroutensili per un lungo periodo di tempo.

RIDUZIONDELRISCHIO

E' stato fatto presente che le vibrazioni da utensili a mano potrebbero contribuire a una condizione chiamata Sindrome di Raynaud in alcuni individui. I sintomi, comprehenti formicolio, interpidimento e perdita di colore alle dita, si verificano di solito quando ci si espone al freddo. Fatori ereditari, esposizione a freddo e umidità, una dieta scorretta, fumo e condizioni di lavoro non sicure potranno contribuire allo sviluppo di quosti sintomi. è possibile prendere delle precauzioni per ridurre le vibrazioni:

• Tenere il corpo al caldo a basso temperature. Quando si utilizes l'utensile, indossare quanti e tenere le manie e i polsi caldi. Le basso temperature contribuiscono a causare la Sindrome di Raynaud.
  Dopo aver utilizzato l'utensile per un certo periodo,fare degli esercizi per stimolare la circolazione del sangue.
• Fare spesso delle pause. Limitare la quantità di esposizione giornaliera.

Nel caso in cui si provino i sintomi di esta condizione, interrompere immediatamente l'utilizzo dell'utensile e consultare un dottore.

AVERTENZE

L'utilizzo prolongato dell'utensile potrà causare o aggravare lesioni più esistenti. Quando si utilizza quello utensile per periodi di tempo prolongati, assicurarsi di fare sempre delle pause regolari.

FAMILIARIZZARE CON IL PRODOTTO

Vedere a pagina 90.

1. Lama
2. Montaggio scarpa
3. Morsetto lama
4. Leva di morsetto lama
5. Sicura
6. Selettore di azione orbite
7. Chiave esagonale
8. Porta batterie
9. Grilletto interruptore
10. Pulsante di sblocco del grilletto
11. Impugnatura con superficie isolata antiscivolo

FUNZIONAMENTO

REGOLAZIONE DEL PIEDE

Il prodotto è dotato di un gruppo pattino che gira in su e in giù in entrambe le direzioni per assicurare che lo stesso sia sempre piatto contro la superficie di taglio. Il pattino regolabile scivola dentro e fuori il che permette

sempre diutilizzare il dente della lama in diverse
posizioni sulla lama.
Premere la lama nel reggilame sino che non si arresti. Assicurarsi che la lama sia fissata in maniera sicura.

Fare attentione a non torcere o jegare la lama della sega.

Non forzare il prodotto.
Utilizzare olio per utensili di taglio quando si tagliano metalli morbidi e acciaio. L'olio per utensili di taglio mantiene le lame frede, aumento l'azione di taglio e prolunga la durata delle lame.
- Bloccare saldamente il pezzo da lavorare e tagliare vicino al punto di blocco per eliminare qualsiasi vibratione della lavorazione. Durante il taglio di tubi o di angolari, se possibile serrare il pezzo da lavorare con una morsa e tagliare in prossimità diessa. Per tagliare materiale in fogli sottili, posizionare il materiale tra due pannelli di truciolato o compensato e anticorare i fogli per eliminare le vibrationi e il materiale che si lacera durante le operazioni di lavoro.
- Mantenere una pressione costante sull'utensile per mantenere il pattino in contatto con il pezzo.
Non devono essere utilizzate nè lame incrinate nè lame la cui forma abbia subito alterazioni. Non usare lame danneggiate o deformate.

AVERTENZE

La polvere di alcune vernici, rivestimenti e materiali potraccusare irritazioni o reazioni allergiche alsystema respiratorio. La polvere prodotta da legno come quercia, betulla, pannelli di fibra a media densità (MDF) e altri tipi di legname è cancerogena. Materiali contenti amianto devono essere lavorati o manipolati solo da operatori specializzati quali cari.

AVERTENZE

Durante l'uso di un utensile, indossare sempre occhiali di sicurezza o occhiali di protezione muniti di schermi laterali. La mancata osservanza di但这a norma, nel caso di proiezione di corpi estranei, potrebbe causare gravi lesioni.

MANUTENZIONE

AVERTENZE

Questo prodotto non dovrá mai essere collegato all'alimentazione quando si montano le sue parti, svolgono regolazioni, operazioni di pulizia e manutenzione o quando il prodotto non viene utilizzato. Scollegare il prodotto per prevenir l'avvio accidentale che potra causare gravi lesioni.

• Quando si svolgono operazioni di manutenzione, utilizzare solo ricambi identici. Utilizzato parti di ricambio diverse potrebbe causare rischi o danneggiare il prodotto.

Evitare di utilizzare solventi quando si puliscono le parti in plastica. La maggior parte dei materiali plastici rischia di essere danneggiata dall'uso dei solventi disponibili in commercio. Usare dei panni puliti per rimuovere sporcia z e pulveri di carbonio.
Non lasciare che liquidi per freni, benzina, prodotti a base di petrolio, oli penetranti, ecc, entrino in contatto con le parti in plastica. Tali prodotti chimici contengono sostanze che possono danneggiare, indebolire o distruggere la plastica.
- Indossare sempre occhiali di sicurezza o occhiali di sicurezza con schermi laterali durante le operazioni con l'elettroutensile o quando si aspira della polvere. Nel caso in cui si preveda che le operazioni di lavoro causeranno polvere, indossare sempre una mascherà anti-polvere.
Per maggiroe sicurezza e affidabilità, tutte le riparazioni dovranno essere svolte da un centro servizi autorizzato.

GENERALE

Evitare di utilizzare solventi quando si puliscono le parti in plastica. La maggior parte dei materiali plastici rischia di essere danneggiata dall'uso dei solventi disponibili in commercio. Utilizzato un panno pulito per rimuovere lo sporco, la polvere, ecc.

Gli apparecchi elettrici utilizzati su prodotti in fibra di vetro,lastre di gesso o pannelli di rivestimento tendono adusurarsi più rapidamente e a presentare precoci problemi di funzionamento dal momento che trucoli e segatura prodotti da tali materiali risultano molto abrasivi nei confronti dei componenti di apparecchi elettrici quali gli ingranaggi, le spazzole, gli interrupttori, ecc. Non raccomandiamo diutilizzare il prodotto per lunghi periodi di tempo su quost tipi di materiali.

AVERTENZE

Non utilizzato aria compressa per rimuovere la polvere dal prodotto. Ciò è pericoloso e potra causare a polvere e sporco di essere soffiati verso l'operatore ferendoloagli occhi.

LUBRIFICAZIONE

Tutti i cuscinetti in quello prodotto sono stati lubrifi cati con una quantità di lubrifi cante ad alto indice di viscosità per tutte la durata del prodotto nelle normali condizioni di funzionamento. Di conseguenza, non è necessario effettuare alcuna lubrifi cazione supplementare.

TUTELA DELL'AMBIENTE

Riciclare le materie prime anziché gettarle tra i rifi uti domestici. Per tutelare l'ambiente, I'apparecchio, gli accessori e gli imballaggi devono essere smaltiti separatamente.

SIMBOLISULPRODOTTO

Allarme di sicurezza

Velocità a vuoto

V Volt

Corrente diretta

Numero di giri o di movimenti al minuto

Conformità CE

Marchio di conformità EurAsian

Marchio di conformità ucraino

Leggere attentamente le istruzioni prima di utilizzato il prodotto.

I prodotti elettrici non devono essere smaltiti con i rifi uti domestici. Vi sono strutture per smaltire tali prodotti. Informarsi presso il proprio Comune o rivenditore di sicurezza per smatire adeguatamente tali rifi uti.

SIMBOLI NEL MANUALE

Note

Parto o accessori venduti separatamente

Velocita, minimo

Velocità, massima

Legno

Plastica

Metallo

PERICOLO: Lama affi lata.

Indossare guanti anti-scivolo da lavoro.

I seguito significi indicano i livelli di rischio associati a quello prodotto.

PERICOLO

Indica una situazione immeditamente pericolosa che, se non evitata, potra causare gravi lesioni o morte.

AVVERTENZE

Indica una situazione potenzialmente pericolosa che, se non evitata potra causare gravi lesioni o morte.

ATTENZIONE

Indica una situazione potenzialmente pericolosa che, se non evitata, potra causare lesioni minori o moderate.

ATTENZIONE

(Senza simbolo di allarme in materia di sicurezza) Indica una situazione che può provocare danni materiali.

Il livello di vibrazioni indicate in quello foglio informativo è stato misurato seguito un test svolto secondo i requisiti indicati dallo standard EN60745 e quella è essere utilizzato per paragonare un utensile con un'alto. Potr è essere utilizzato per una valutazione preliminare dell'esposizione a vibrazioni. Il livello dichiarato di emissioni di vibrazioni vieneindicato tenendo conto delle applicazioni principali dell'utensile. Comunque se l'utensile vieneutilizzato per applicazioni diverse con accessori diversi o non viene correttamente conservato, il livello delle vibrazioni potrà variare. Cio potrassignificativamente augmentare il livello di esposizione alle vibrazioni durante il periodo di lavoro totale.

Una valutazione del livello di esposizione alle vibrazioni dovro inoltre prendere in considerazione i tempi in cui l'utensile viene spento o è accesso ma non viene utilizzato. Cio potra significativamente ridurre il livello di esposizione in un periodo totale di funizamento. Ulteriori misure di sicurezza per proteggere l'operatore dagli effetti delle vibrazioni come: conservare correttamente l'utensile e i sua accessori, tenere le mani calde e organizzare i tempi di lavoro.

NL WAARSCHUWING

IT CONDIZIONI DI VALIDITA DELLA GARANZIA RYOBI

In aggiunti ai diriti di legge risultanti dall'acquisto, il prodotto è coperto alla garanzia sulla descritta.

1. Il periodo di garanzia è di 24 anni per i consumatori, a decorrere alla data di acquisto del prodotto. La data deve essere documentata da una fattura o altra prova d'acquisto. Il prodotto è progettato e destinato solo all'utilizzo privato dei consumatori, Pertanto non viene fornita alcuna garanzia in caso di uso professionale o commerciale.
2. Per una serie di utensili elettrici (CA/CC) è possibile prolongare il periodo di garanzia或者其他,[2] registradosi sul site web www. 2. ryobitools.eu. Gli utensili per quali è possibile prolongare il periodo di garanzia sono chiaramente indicati nei negoz e/o delle confezioni e nella documentazione dei prodotti. L'utente deve registrar online l'utensile acquistato entro 30 giorni alla data di acquisto. L'utente può registrar per la garanzia prolongata nel proprio paese di residenza, se quello è elevato nel modulo di registrazione online dove esta opzione sa valida. Inoltre gli utenti devono fornire il proprio consenso alla conservazione dei dati da immettere online e devono accettare le condizioni generali. La confirma di registrazione, inviata tramite e-mail, e la fattura originale indica che la data di acquisto, cositituranno la prova della garanzia prolongata.

3. La garanzia copre tutti i difetti del prodotto durante il periodo di garanzia, risultati da manodopera o materiali alla data di acquireo. La garanzia è limitata alla riparazione e/o sostituzione e non include alcun altra obbligo quali, a mero titolo esemplificativo, i danni incidentali o consequenziali. La 3. garanzia non è valida se il prodotto è stato usato scorrettamente, in modo contrario al manuale di istruzioni o se è stato collegato in modo errato. La garanzia non è valida per:

4. qualiasi prodotto che si stato alterato o modificato;

5. qualsiasi prodotto le cui marcature di identificazione originali (marchi di fabbrica, numero di series) siano state cancellate, alterate o rimoso;
6. qualiasi danno causato alla non osservanza delle istruzioni del manuale;
7. qualiasi prodotto privo di omologazione CE;
8. qualisiassi prodotto che sua stato sottomposto a un tentativo di riparazione da parte di un professionista non qualificato oppure sulla previa autorizzazione di Techtronic Industries;
9. qualsiapi prodotto collegato a un'alimentazione errata (per ampere, tensione, frequenza);
10. qualsiasi danno causato da influenze esterne (chimiche, fisiche, urti) o sostenze estranee;
11. la normale usura delle parti di ricambio;
12. uso inappropriato, sovracco carico dell'utensile;
13. uso di accessori o parti non omologate;
14. accessori per utensili elettrici forniti con l'utensile o acquistati separamente. Questa esclusione comprende, a mero titolo esemplificativo, punte per cacciaviti, punte per trapani, dischi abrasivi, carta vetrata, lame e guide laterali;

15. componenti (parti e accessori) soggetti alla normale usura compresi, a mero titolo esemplificativo, kit di servizio e manutenzione, spazzole al carbonio, cuscinetti, mandrini, attaching per punte a vite autoperforante, cavi di alimentazione, maniglie ausillarie, custodie di trasporto, piastre di levigatura, sacchetti per la polvere, tubi di scarico della polvere, rondelle di felto, perni e molle per avvitatori ecc.

16. Per la manutenzione il prodotto dev'essere spedito o portato presso uno dei centri assistenza autorizzati RYOBI elevati per ogni paese nel segunte elenco di indirizzi dei centri. In alcuni paesi il rivenditore locale RYOBI si incarica di inviare il prodotto all'organizzazione di assistenza RYOBI. Quando si invia un prodotto a un centro assistenza RYOBI, imballarlo in modo sicurozza contenuti pericolosi come la benzina, apporre l'indirizzo del mittente e accompagnarelto da una breve descrizione del guasto.

17. La riparazione/sostituzione ai sensi della presente garanzia è gratuite. Non costituitise un prolongamento o un nuovo inizio del periodo di garanzia. Le parti o gli utensili scambiati divertano di对我stra proprietà. In alcui paesi i costi di consegrna o di spedizione postale devono essere pagati dal mittente. I diritti di legge derivanti dall'acquisto dell'utensile rimangono inalterati.
18. La presente garanzia é valida in Unione Europea, Svizzera, Islanda, Norwegia, Liechtenstein, Turchia e Russia. Al di fueri di tali aree contattare il rivenditore autorizzato RYOBI per sapere se é valida un'altra garanzia.

CENTRO SERVIZI AUTORIZZATO

Per individuare il più vicino centro servizi autorizzato, visitarre il sito it.ryobotools.euheader/service-and-support/service-agents.

NL RYOBI GARANTIEVOORWAARDEN

DICHIARAZIONE DI CONFORMITA EC

Techtronic Industries GmbH

Si dichiara con la presente che il prodotto

Sega alternativa

Marca: Ryobi

Numero modello: R18RS7

Gamma numero serial: 46253201000001 - 46253201999999

è conforme alle seguenti Direttive Europee e ai seguenti standard armonizzati

2006/42/EC, 2014/30/EU, 2011/65/EU.

EN55014-1:2017, EN 55014-2:2015, EN 60745-1:2009+A11:2010.

EN 60745-2-11:2010

La documentoazione RoHS è stata compiling come indicato dalle norme EN 50581:2012

Andrew John Eyre (BEng, CEng, MIET)

Vice-Presidente, Dipartimento Regolazioni & Sicurezza

Autorizzato per compilare il file tecnico:

Alexander Krug, Direttore Amministrativo

Techtronic Industries GmbH
