MANUAL DE USUARIO One+ R18RS7 RYOBI

TRADUCCIÓN DE LAS INSTRUCCIONES ORIGINALES

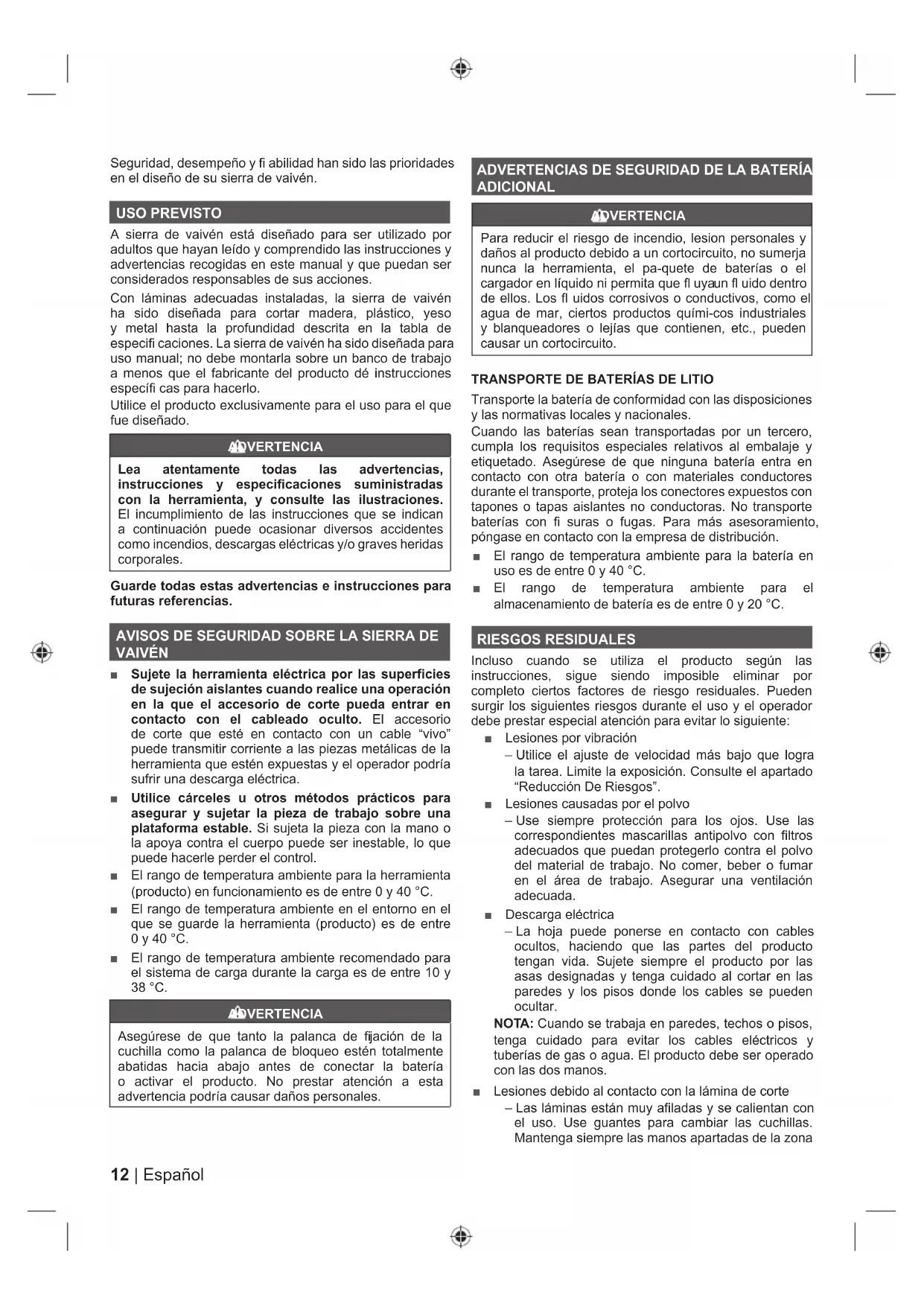

ELSeguridad, desempeño y fi abilidad han sido las prioridades en el diseño de su sierra de vaivén. USO PREVISTO A sierra de vaivén está diseñado para ser utilizado por adultos que hayan leído y comprendido las instrucciones y advertencias recogidas en este manual y que puedan ser considerados responsables de sus acciones. Con láminas adecuadas instaladas, la sierra de vaivén ha sido diseñada para cortar madera, plástico, yeso y metal hasta la profundidad descrita en la tabla de especifi caciones. La sierra de vaivén ha sido diseñada para uso manual; no debe montarla sobre un banco de trabajo a menos que el fabricante del producto dé instrucciones específi cas para hacerlo. Utilice el producto exclusivamente para el uso para el que fue diseñado. ADVERTENCIA Lea atentamente todas las advertencias, instrucciones y especificaciones suministradas con la herramienta, y consulte las ilustraciones. El incumplimiento de las instrucciones que se indican a continuación puede ocasionar diversos accidentes como incendios, descargas eléctricas y/o graves heridas corporales. Guarde todas estas advertencias e instrucciones para futuras referencias. AVISOS DE SEGURIDAD SOBRE LA SIERRA DE VAIVÉN ■ Sujete la herramienta eléctrica por las superficies de sujeción aislantes cuando realice una operación en la que el accesorio de corte pueda entrar en contacto con el cableado oculto. El accesorio de corte que esté en contacto con un cable “vivo” puede transmitir corriente a las piezas metálicas de la herramienta que estén expuestas y el operador podría sufrir una descarga eléctrica. ■ Utilice cárceles u otros métodos prácticos para asegurar y sujetar la pieza de trabajo sobre una plataforma estable. Si sujeta la pieza con la mano o la apoya contra el cuerpo puede ser inestable, lo que puede hacerle perder el control. ■ El rango de temperatura ambiente para la herramienta (producto) en funcionamiento es de entre 0 y 40 °C. ■ El rango de temperatura ambiente en el entorno en el que se guarde la herramienta (producto) es de entre 0 y 40 °C. ■ El rango de temperatura ambiente recomendado para el sistema de carga durante la carga es de entre 10 y 38 °C. ADVERTENCIA Asegúrese de que tanto la palanca de fi jación de la cuchilla como la palanca de bloqueo estén totalmente abatidas hacia abajo antes de conectar la batería o activar el producto. No prestar atención a esta advertencia podría causar daños personales. ADVERTENCIAS DE SEGURIDAD DE LA BATERÍA ADICIONAL ADVERTENCIA Para reducir el riesgo de incendio, lesion personales y daños al producto debido a un cortocircuito, no sumerja nunca la herramienta, el pa-quete de baterías o el cargador en líquido ni permita que fl uya un fl uido dentro de ellos. Los fl uidos corrosivos o conductivos, como el agua de mar, ciertos productos quími-cos industriales y blanqueadores o lejías que contienen, etc., pueden causar un cortocircuito.

TRANSPORTE DE BATERÍAS DE LITIO

Transporte la batería de conformidad con las disposiciones y las normativas locales y nacionales. Cuando las baterías sean transportadas por un tercero, cumpla los requisitos especiales relativos al embalaje y etiquetado. Asegúrese de que ninguna batería entra en contacto con otra batería o con materiales conductores durante el transporte, proteja los conectores expuestos con tapones o tapas aislantes no conductoras. No transporte baterías con fi suras o fugas. Para más asesoramiento, póngase en contacto con la empresa de distribución. ■ El rango de temperatura ambiente para la batería en uso es de entre 0 y 40 °C. ■ El rango de temperatura ambiente para el almacenamiento de batería es de entre 0 y 20 °C. RIESGOS RESIDUALES Incluso cuando se utiliza el producto según las instrucciones, sigue siendo imposible eliminar por completo ciertos factores de riesgo residuales. Pueden surgir los siguientes riesgos durante el uso y el operador debe prestar especial atención para evitar lo siguiente: ■ Lesiones por vibración – Utilice el ajuste de velocidad más bajo que logra la tarea. Limite la exposición. Consulte el apartado “Reducción De Riesgos”. ■ Lesiones causadas por el polvo – Use siempre protección para los ojos. Use las correspondientes mascarillas antipolvo con filtros adecuados que puedan protegerlo contra el polvo del material de trabajo. No comer, beber o fumar en el área de trabajo. Asegurar una ventilación adecuada. ■ Descarga eléctrica – La hoja puede ponerse en contacto con cables ocultos, haciendo que las partes del producto tengan vida. Sujete siempre el producto por las asas designadas y tenga cuidado al cortar en las paredes y los pisos donde los cables se pueden ocultar. NOT A: Cuando se trabaja en paredes, techos o pisos, tenga cuidado para evitar los cables eléctricos y tuberías de gas o agua. El producto debe ser operado con las dos manos. ■ Lesiones debido al contacto con la lámina de corte – Las láminas están muy afiladas y se calientan con el uso. Use guantes para cambiar las cuchillas. Mantenga siempre las manos apartadas de la zona 12 | Españolde corte. Sujete la pieza de trabajo siempre que sea posible. ■ Lesiones causadas por el ruido – La exposición prolongada al ruido aumentará el riesgo de daños a la audición, y los efectos son acumulativos. Al utilizar herramientas eléctricas durante cualquier período de tiempo prolongado, utilice protección para los oídos.

REDUCCIÓN DEL RIESGO

Se ha informado de que las vibraciones de las herramientas manuales pueden contribuir a una enfermedad llamada síndrome de Raynaud en ciertos individuos. Los síntomas pueden incluir hormigueo, entorpecimiento y decoloración de los dedos, generalmente aparentes cuando tiene lugar una exposición al frío. Se considera que los factores hereditarios, exposición al frío y a la humedad, dieta, tabaquismo y prácticas de trabajo contribuyen al desarrollo de estos síntomas. Existen medidas que pueden ser tomadas por el operador para reducir los efectos de vibración: ■ Mantenga su cuerpo caliente durante el tiempo frío. Al manipular la unidad, utilice guantes para mantener las manos y las muñecas calientes. Hay informes que indican que el tiempo frío es un gran factor que contribuye al síndrome de Raynaud. ■ Después de cada período de funcionamiento, realice ejercicios para aumentar la circulación sanguínea. ■ Haga pausas de trabajo frecuentes. Limite la cantidad de exposición por día. Si siente alguno de los síntomas de esta enfermedad, interrumpa inmediatamente el uso y consulte a su médico estos síntomas. ADVERTENCIA El uso prolongado de la herramienta puede provocar o agravar lesiones. Al utilizar cualquier herramienta durante períodos prolongados asegúrese de tomar descansos regulares.

Consulte la página 90.

2. Montaje del calzo

5. Palanca de bloqueo

6. Selector de acción orbital

8. Puerto de la batería

9. Gatillo del interruptor

10. Botón para liberar el gatillo

11. Asa, superficie de agarre aislada

FUNCIONAMIENTO AJUSTE DEL CONJUNTO DE LA BASE DE APOYO ■ El producto incluye un juego de zapatas que gira arriba y abajo en ambas direcciones para garantizar que la zapata está nivelada contra la superficie de corte en todo momento. La zapata ajustable también se desliza adentro y afuera, lo que permite usar los dientes en diferentes posiciones de la hoja. ■ Presione la hoja de la sierra en el soporte de la cuchilla hasta que se detenga. Asegúrese de que la hoja de la sierra está bien sujeta.

ADVERTENCIA Tenga cuidado de retorcer ni doblar hoja de la sierra. ■ No fuerce el producto. ■ Utilice aceite de corte al cortar metales blandos y acero. El aceite de corte también mantiene las láminas frescas, aumenta la acción de corte y prolonga l vida de la lámina. ■ Fije bien la pieza de trabajo y realice el corte cerca del punto de fijación para evitar cualquier vibración de la pieza. Cuando realice cortes en tubos de conducción o en ángulos de hierro, si fuese posible, fije la pieza de trabajo en un torno y realice el corte cerca del torno. Para cortar un material de chapa fina, colóquelo entre dos paneles duros o contrachapado y fije las capas para eliminar la vibración y la rotura del material. ■ Mantenga siempre una firme presión delantera en la herramienta para que el zapato esté en contacto con la pieza. ■ No usar discos de corte rotos o defectuosos. No use hojas de sierra dañadas o deformadas. ADVERTENCIA El polvo de ciertas pinturas, revestimientos y materiales puede causar irritación o reacciones alérgicas en el sistema respiratorio. El polvo de madera como el roble, la haya, el MDF y otros es cancerígeno. El material que contiene amianto sólo debe ser trabajado o procesado por operadores especialistas cualifi cados. ADVERTENCIA Lleve siempre gafas de seguridad o gafas de protección con pantallas laterales cuando utilice herramientas eléctricas. Si incumple esta instrucción, pueden proyectarse cuerpos extraños a sus ojos. MANTENIMIENTO ADVERTENCIA El aparato nunca debe estar conectado a una fuente eléctrica mientras se estén montando las piezas, realizando ajustes, limpiando, llevando a cabo el mantenimiento o cuando no esté en uso. Apagar el aparato evitará que se ponga en marcha accidentalmente y cause lesiones graves. ■ Utilice solo piezas de recambio idénticas cuando esté realizando labores de mantenimiento de la máquina. El uso de otras piezas puede ocasionar riesgos o daños en el producto. ■ Evite el uso de disolventes para limpiar las piezas de plástico. La mayor parte de los plásticos pueden resultar dañados con los disolventes que se venden en el mercado. Utilice trapos limpios para eliminar la suciedad y el polvo de carbón. 13 Español |

EL■ No permita en ningún momento que las piezas de plástico entren en contacto con líquido de frenos, gasolina, productos derivados del petróleo, aceites penetrantes, etc. Estos productos químicos contienen sustancias que pueden deteriorar, debilitar o destruir el plástico. ■ Siempre use gafas de seguridad o gafas de seguridad con protección lateral durante el funcionamiento de la herramienta eléctrica o cuando ésta desprenda polvo. Si la superficie de trabajo es polvorienta, use también una careta específica. ■ Para una mayor seguridad y fiabilidad, todas las reparaciones deben ser realizadas por un centro de servicio autorizado. GENERAL Evite el uso de disolventes para limpiar las piezas de plástico. La mayor parte de los plásticos pueden resultar dañados con los disolventes que se venden en el mercado. Utilice un paño limpio para quitar las impurezas, el polvo, etc. Las herramientas eléctricas utilizadas en material de fi bra de vidrio, placas de yeso o paneles de revestimiento suelen desgastarse más rápidamente y tener fallos o averías prematuramente ya que la viruta y el serrín resultantes de la fi bra de vidrio son muy abrasivos para los cojinetes, las escobillas, los interruptores, etc. No recomendamos utilizar el aparato durante largos períodos de tiempo en estos tipos de materiales. ADVERTENCIA No use aire comprimido para eliminar el polvo del producto. Esta práctica es peligrosa y puede causar la emisión de suciedad y partículas que podrían dañar los ojos. LUBRICACIÓN Todos los cojinetes de este producto están lubricados con una cantidad sufi ciente de lubricante de alta calidad para la vida del producto en condiciones normales de funcionamiento. Por lo tanto, no es menester prever ninguna lubricación adicional.

PROTECCIÓN DEL MEDIO AMBIENTE

Recicle las materias primas en lugar de tirarlas a la basura doméstica. Para proteger el medio ambiente, debe separar la herramienta, los accesorios y los embalajes.

SÍMBOLOS EN EL PRODUCTO

Atención Velocidad sin carga V Voltios Corriente directa min

Número de revoluciones o movimientos por minuto Conformidad con CE Certifi cado EAC de conformidad Marca de conformidad ucraniana Por favor, lea atentamente las instrucciones antes de encender el producto. Los productos eléctricos de desperdicio no deben desecharse con desperdicios caseros. Por favor recíclelos donde existan dichas instalaciones. Compruebe con su autoridad local o minorista para reciclar.

Consulte a página 90.

ADVERTENCIA El nivel de emisión de las vibraciones que figura en esta hoja de información se ha medido según una prueba estandarizada que figura en EN60745 y puede ser utilizado para comparar una herramienta con otra. Puede ser utilizado para una evaluación preliminar de la exposición. El nivel de emisión de las vibraciones declarado representa las principales aplicaciones de la herramienta. No obstante, si la herramienta se utiliza para diferentes aplicaciones, con diferentes accesorios o no recibe el mantenimiento adecuado, la emisión de las vibraciones puede ser diferente. Esto puede aumentar significativamente el nivel de exposición durante el período de trabajo total. Una estimación del nivel de exposición a la vibración también debe tener en cuenta el tiempo en el que la herramienta está desconectada o cuando está conectada pero no está realizando ningún trabajo. Esto puede reducir significativamente el nivel de exposición durante el período de trabajo total. Identificar las medidas de seguridad adicionales para proteger al operador de los efectos de las vibraciones, tales como: mantenimiento de la herramienta y de los accesorios, y la organización de los patrones de trabajo.

7R ¿QG DQ DXWKRULVHG VHUYLFH FHQWUH QHDU \RX YLVLW KWWSHQU\RELWRROVHX KHDGHUVHUYLFHDQGVXSSRUWVHUYLFHDJHQWVES CONDICIONES DE APLICACIÓN DE LA GARANTÍA DE RYOBI

Además de cualquier derecho legal derivado de la compra, este producto está cubierto por una garantía que se indica a continuación.

1. El periodo de garantía es de 24 meses para consumidores y comienza en

ODIHFKDHQTXHVHFRPSUDUDHOSURGXFWR'LFKDIHFKDGHEHGRFXPHQWDUVH FRQXQDIDFWXUDXRWURFRPSUREDQWHGHFRPSUD(OSURGXFWRHVWiGLVHxDGR y concebido únicamente para el uso privado del consumidor. Por lo tanto, QRVHRIUHFHJDUDQWtDHQFDVRGHXVRSURIHVLRQDORFRPHUFLDO

2. Existe la posibilidad de ampliar el periodo de garantía respecto a una parte

GHODJDPDGHKHUUDPLHQWDVHOpFWULFDV&$&&GXUDQWHHOSHULRGRGHVFULWR más arriba y mediante el registro en el sitio web www.ryobitools.eu. La elegibilidad de las herramientas para que se amplíe el periodo de garantía se muestra claramente en las tiendas o en el embalaje y está incluida en ODGRFXPHQWDFLyQGHOSURGXFWR(OXVXDULR¿QDOWLHQHTXHUHJLVWUDUHQOtQHD sus herramientas recientemente adquiridas en un plazo de 30 días a partir GHODIHFKDGHFRPSUD(OXVXDULR¿QDOSRGUiUHJLVWUDUVHSDUDREWHQHUOD garantía ampliada en su país de residencia si este aparece en la lista del IRUPXODULRGHUHJLVWURHQOtQHDFXDQGRHVWDRSFLyQVHDYiOLGD$GHPiVORV XVXDULRV¿QDOHVGHEHUiQGDUVXFRQVHQWLPLHQWRDODOPDFHQDPLHQWRGHORV datos necesarios para el acceso en línea y tienen que aceptar los términos \ FRQGLFLRQHV (O UHFLER GH FRQ¿UPDFLyQ GH UHJLVWUR TXH VH HQYtD SRU FRUUHRHOHFWUyQLFR\ODIDFWXUD RULJLQDOTXHPXHVWUDODIHFKDGHFRPSUD servirán como comprobante para la garantía ampliada.

3. /DJDUDQWtDFXEUHWRGRVORVGHIHFWRVGHOSURGXFWRGXUDQWHHOSHULRGRGH

JDUDQWtDGHELGRDIDOORVGHPDQRGHREUDRPDWHULDOHQODIHFKDGHFRPSUD La garantía se limita a la reparación o sustitución y no incluye ninguna RWUDREOLJDFLyQFRPRSRUHMHPSORGDxRVDFFLGHQWDOHV RFRQVHFXHQWHV La garantía no es válida si se ha usado mal el producto, se ha usado

FRQWUDYLQLHQGRHOPDQXDO GHLQVWUXFFLRQHVRVH KDFRQHFWDGRGH IRUPD

incorrecta. Esta garantía no es aplicable a: – QLQJ~Q GDxR HQ HO SURGXFWR TXH VHD FRQVHFXHQFLD GH XQ mantenimiento inadecuado

– QLQJ~QSURGXFWRTXHKD\DVLGRDOWHUDGRRPRGLILFDGR

– QLQJ~QSURGXFWRHQHOTXHORVPDUFDGRVGHLGHQWLILFDFLyQRULJLQDOHV PDUFD FRPHUFLDOQ~PHURGHVHULHVH KD\DQ ERUUDGR PRGLILFDGR o eliminado – QLQJ~QGDxRSURYRFDGRSRUQRVHJXLUHOPDQXDOGHLQVWUXFFLRQHV – ningún producto que no sea CE – QLQJ~Q SURGXFWR TXH KD\D VXIULGR XQ LQWHQWR GH UHSDUDFLyQ SRU SDUWHGHXQSURIHVLRQDOQRFXDOLILFDGRRVLQODDXWRUL]DFLyQSUHYLDGH 7HFKWURQLF,QGXVWULHV – ningún producto conectado a un suministro eléctrico inadecuado DPSHULRVYROWDMHIUHFXHQFLD – QLQJ~Q GDxR FDXVDGR SRU LQIOXHQFLDV H[WHUQDV TXtPLFDV ItVLFDV LPSDFWRVRVXVWDQFLDVH[WUDxDV – desgaste normal de piezas de repuesto – uso inadecuado, sobrecarga de la herramienta – uso de accesorios o piezas no aprobados – Accesorios de herramientas eléctricas proporcionados con la

KHUUDPLHQWDRFRPSUDGRVSRUVHSDUDGR7DOHVH[FOXVLRQHVLQFOX\HQ

entre otros, brocas de destornilladores, brocas de taladro, discos abrasivos, papel de lija y cuchillas, y guías laterales

– &RPSRQHQWHVSLH]DV\DFFHVRULRVVXMHWRVDXQGHVJDVWHQDWXUDO

que incluyen, entre otros, equipos de servicio y mantenimiento, escobillas de carbono, cojinetes, pinzas, accesorio o recepción de EURFD GH WDODGUR 6'6 FDEOH HOpFWULFR PDQLOODU DX[LOLDU EROVD GH transporte, hoja lijadora, bolsa de polvo, tubo de escape de polvo, GLVFRGHILHOWURSDVDGRUHV\UHVRUWHVGHOODYHGHLPSDFWRHWF

4. Para su mantenimiento, el producto debe enviarse o presentarse a una

HVWDFLyQGHVHUYLFLRGH5<2%,DXWRUL]DGDTXH¿JXUHHQODVLJXLHQWHOLVWD de direcciones de estaciones de servicio por países. En algunos países, su distribuidor RYOBI local se responsabiliza de enviar el producto a la FRPSDxtD GH VHUYLFLR GH 5<2%,&XDQGR VH HQYtH XQ SURGXFWR DXQD HVWDFLyQGHVHUYLFLRGH5<2%,HVWH GHEHHVWDUHPSDTXHWDGRGHIRUPD segura sin contenidos peligrosos como gasolina, marcado con la dirección GHOUHPLWHQWH\DFRPSDxDGRGHXQDEUHYHGHVFULSFLyQGHOIDOOR

5. 8QDUHSDUDFLyQVXVWLWXFLyQFRQHVWDJDUDQWtDHVJUDWXLWD1RFRQVWLWX\H

una ampliación ni un nuevo comienzo del periodo de garantía. Las piezas o herramientas intercambiadas pasan a ser de nuestra propiedad. En algunos países, los gastos de envío o correo tendrá que pagarlos el remitente. Sus derechos legales derivados de esta compra de la KHUUDPLHQWDQRVHYHUiQDIHFWDGRV

Esta garantía es válida en la Unión Europea, Suiza, Islandia, Noruega, /LHFKWHQVWHLQ 7XUTXtD \ 5XVLD )XHUD GH HVWDV ]RQDV SyQJDVH HQ contacto con su distribuidor de RYOBI autorizado para determinar si es aplicable otra garantía.

DECLARACIÓN EC DE CONFORMIDAD

Techtronic Industries GmbHMax-Eyth-Straße 10, 71364 Winnenden, GermanyPor la presente declaramos que los productosSierra de sableMarca: RyobiNúmero de modelo: R18RS7Intervalo del número de serie: 46253201000001 - 46253201999999se encuentra en conformidad con las siguientes Directivas Europeas y normas armonizadas2006/42/EC, 2014/30/EU, 2011/65/EU,EN55014-1:2017, EN 55014-2:2015, EN 60745-1:2009+A11:2010, EN 60745-2-11:2010Documentación sobre restricción de sustancias peligrosas (RoHS) recopilada según la norma EN 50581:2012
