MANUALE UTENTE SAB 500 AE STIGA

Soffiatore portatile da giardino alimentato a batteria

MANUALE DI ISTRUZIONI

ATTENZIONE: prima di usare la macchina, leggere attentamente il presente libretto.

A DATI TECNICI AB 500 Li 48 V / DC 48 V / DC Velocità senza carico 21500

Lunghezza 95 Altezza 26 Larghezza 16 Peso senza gruppo batteria

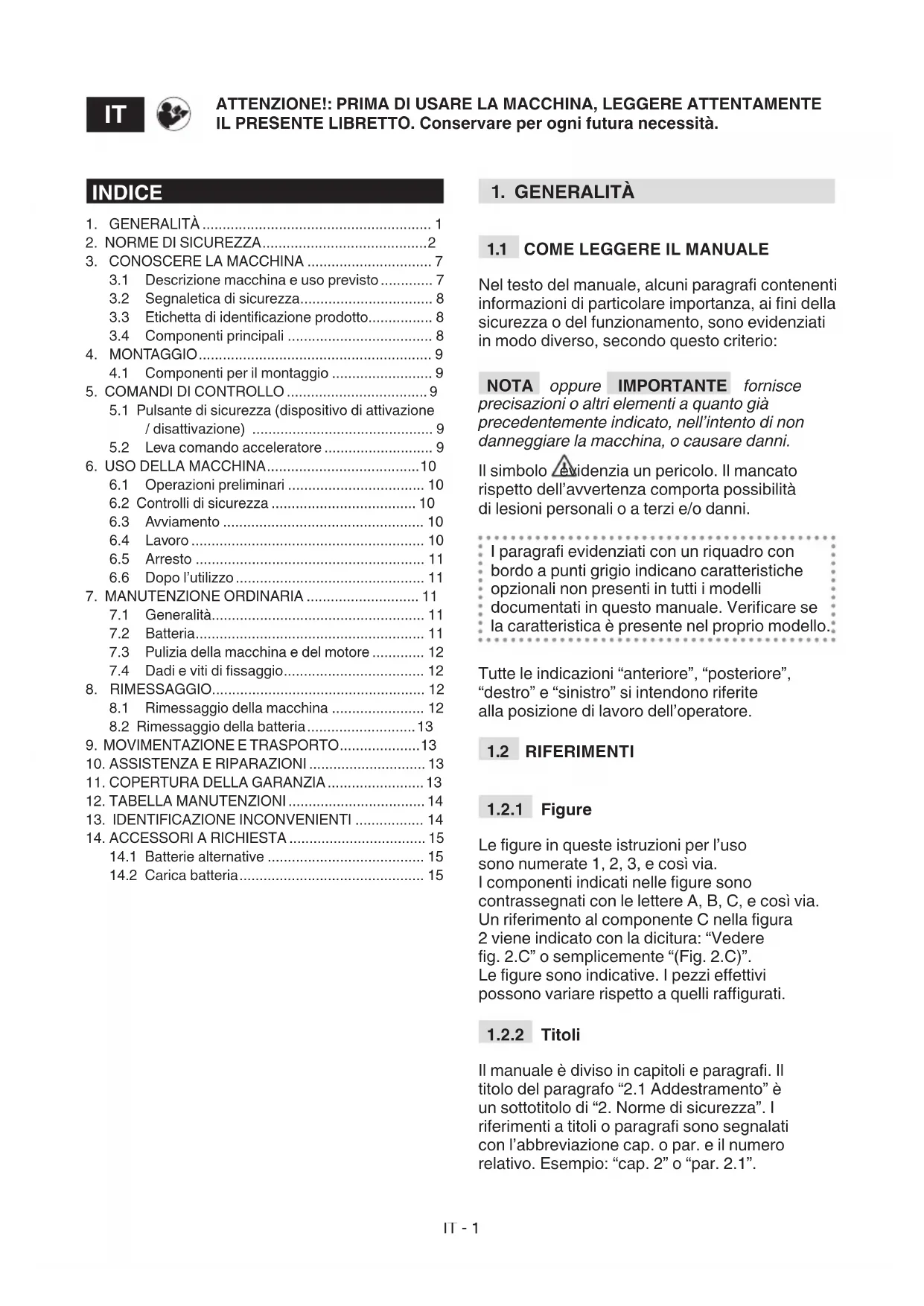

Nel testo del manuale, alcuni paragra contenenti informazioni di particolare importanza, ai ni della sicurezza o del funzionamento, sono evidenziati in modo diverso, secondo questo criterio: NOTA oppure IMPORTANTE fornisce precisazioni o altri elementi a quanto già precedentemente indicato, nell’intento di non danneggiare la macchina, o causare danni. Il simbolo evidenzia un pericolo. Il mancato rispetto dell’avvertenza comporta possibilità di lesioni personali o a terzi e/o danni. I paragra evidenziati con un riquadro con bordo a punti grigio indicano caratteristiche opzionali non presenti in tutti i modelli documentati in questo manuale. Vericare se la caratteristica è presente nel proprio modello. Tutte le indicazioni “anteriore”, “posteriore”, “destro” e “sinistro” si intendono riferite alla posizione di lavoro dell’operatore.

Le gure in queste istruzioni per l’uso sono numerate 1, 2, 3, e così via. I componenti indicati nelle gure sono contrassegnati con le lettere A, B, C, e così via. Un riferimento al componente C nella gura 2 viene indicato con la dicitura: “Vedere g. 2.C” o semplicemente “(Fig. 2.C)”. Le gure sono indicative. I pezzi eettivi possono variare rispetto a quelli ragurati.

Il manuale è diviso in capitoli e paragra. Il titolo del paragrafo “2.1 Addestramento” è un sottotitolo di “2. Norme di sicurezza”. I riferimenti a titoli o paragra sono segnalati con l’abbreviazione cap. o par. e il numero relativo. Esempio: “cap. 2” o “par. 2.1”. INDICE

3.1 Descrizione macchina e uso previsto ............. 7

3.2 Segnaletica di sicurezza ................................. 8

3.3 Etichetta di identicazione prodotto................ 8

5.1 Pulsante di sicurezza (dispositivo di attivazione

7.3 Pulizia della macchina e del motore ............. 12

8.1 Rimessaggio della macchina ....................... 12

8.2 Rimessaggio della batteria ........................... 13

Prendere familiarità con i comandi e con un uso appropriato della macchina. Imparare ad arrestare rapidamente la macchina. L’inosservanza delle avvertenze e delle istruzioni può causare incendi e/o gravi lesioni.

• Non permettere mai che la macchina venga utilizzata da bambini, da persone con ridotte capacità siche, sensoriali o mentali, o prive di esperienza o della necessaria conoscenza o da persone che non abbiano la necessaria dimestichezza con le istruzioni. Le leggi locali possono ssare un’età minima per l’utilizzatore.

• Non utilizzare mai la macchina se l’utilizzatore è in condizione di stanchezza o malessere, oppure ha assunto farmaci, droghe, alcool o sostanze nocive alle sue capacità di riessi e attenzione.

• Ricordare che l’operatore o utilizzatore è responsabile di incidenti e imprevisti che si possono vericare ad altre persone o alle loro proprietà. Rientra nella responsabilità dell’utilizzatore la valutazione dei rischi potenziali del terreno su cui si deve lavorare, nonché prendere tutte le precauzioni necessarie per garantire la sua e altrui sicurezza, in particolare sui pendii, terreni accidentati, scivolosi o instabili.

• Nel caso si voglia cedere o prestare ad altri la macchina, assicurarsi che l’utilizzatore prenda visione delle istruzioni d’uso contenute nel presente manuale.

PRELIMINARI Dispositivi protezione individuale (DPI)

• Indossare indumenti adeguati, calzature da lavoro resistenti con suole antiscivolo. e pantaloni lunghi. Non azionare la macchina a piedi scalzi o con sandali aperti. Indossare cue di protezione dell’udito, guanti antivibrazione, occhiali protettivi, mascherine antipolvere.

• L’impiego di protezioni acustiche può ridurre la capacità di sentire eventuali avvertenze (grida o allarmi). Prestare la massima attenzione a quanto accade attorno all’area di lavoro.

• Non indossare sciarpe, camici, collane, braccialetti, indumenti con parti svolazzanti, o provvisti di lacci o cravatte e comunque accessori pendenti o larghi che potrebbero impigliarsi nella macchina o in oggetti e materiali presenti sul luogo di lavoro.

• Tenere lontani i capelli dalla griglia di ingresso dell’aria perché potrebbero impigliarsi nella girante e causare gravi infortuni. Raccogliere adeguatamente i capelli lunghi. Area di lavoro / Macchina

• Ispezionare a fondo tutta l’area di lavoro e utilizzare un rastrello o una scopa per districare manualmente i detriti e rimuovere tutto ciòIT - 3 che potrebbe venire scagliato dalla macchina ( nell’uso come soatore) o intasare il tubo di aspirazione (nell’uso come aspiratore) o essere fonte di pericolo (sassi, rami, li di ferro, ossi, ecc.).

• In condizioni di terreno polveroso, è consigliato inumidire leggermente la supercie.

• Per evitare il rischio di incendio, non lasciare la macchina a motore caldo fra le foglie o l’erba secca.

• Non usare la macchina in ambienti a rischio di esplosione, in presenza di liquidi inammabili, gas o polvere. Gli utensili elettrici generano scintille che possono incendiare la polvere o i vapori.

• Lavorare solamente alla luce del giorno o con buona luce articiale e in condizioni di buona visibilità.

• Allontanare persone, bambini e animali dall’area di lavoro. È necessario che i bambini vengano sorvegliati da un altro adulto. I bambini non devono giocare con l’apparecchio.

• Vericare che altre persone si trovino ad almeno 15 metri dal raggio di azione della macchina.

• Evitare di lavorare nell’erba bagnata, sotto la pioggia e con rischio di temporali, specialmente con probabilità di lampi.

• Evitare per quanto possibile di lavorare con suolo bagnato o scivoloso o comunque su terreni troppo accidentati o ripidi che non garantiscono la stabilità dell’operatore durante il lavoro.

• Non esporre la macchina alla pioggia o ambienti bagnati. L’acqua che penetra in un utensile aumenta il rischio di scossa elettrica.

• Prestare particolare attenzione alle irregolarità del terreno (dossi, cunette), ai pendii, ai pericoli nascosti e alla presenza di eventuali ostacoli che potrebbero limitare la visibilità.

• Prestare molta attenzione in prossimità di dirupi, fossi o argini.

• Quando si utilizza la macchina vicino alla strada, fare attenzione al traco.

• Valutare sempre la direzione del vento e non lavorare mai controvento.

• Non utilizzare la macchina in prossimità di nestre aperte.

• Non utilizzare la macchina su una supercie pavimentata o di ghiaia per evitare che il materiale rimosso possa provocare lesioni.

• Evitare che il materiale rimosso si accumuli nella zona di scarico perché potrebbe ostacolare la corretta rimozione e può causare contraccolpi di materiale attraverso le aperture di aspirazione. Comportamenti

• Durante il lavoro, nell’utilizzo come soatore, la macchina deve essere sempre tenuta saldamente con la mano destra sull’impugnatura superiore.

• Durante il lavoro, nell’utilizzo come aspiratore, la macchina deve essere sempre tenuta saldamente a due mani, con laIT - 4 mano destra sull’impugnatura superiore e la mano sinistra sull’impugnatura inferiore, in modo che la sacca di raccolta si trovi alla sinistra dell’operatore.

• Evitare il contatto del corpo con superci a massa o a terra, come tubi, radiatori, cucine, frigoriferi. Il rischio di scossa elettrica aumenta se il corpo viene a trovarsi a massa o a terra.

• Assumere una posizione ferma e stabile e mantenere un atteggiamento prudente.

• Fare attenzione a non urtare violentemente contro corpi estranei e alle possibili proiezioni di materiale e polvere causato dall’aria.

• Non orientare il getto d’aria verso persone o animali.

• Nell’uso come soatore prestare sempre la massima attenzione per evitare che il materiale rimosso o la polvere sollevata possano causare lesioni a persone o animali e danni alle loro proprietà.

• Non inserire manualmente degli oggetti nella bocca di aspirazione (nell’uso come aspiratore) ed evitare di aspirare oggetti voluminosi che possano danneggiare la girante.

• Non correre mai, ma camminare.

• Tenere sempre il viso, mani e corpo lontani dalla griglia di aspirazione e dalla bocca di espulsione dell’aria e non ostruire i passaggi dell’aria sia durante l’avviamento sia durante l’utilizzo della macchina.

• Le parti rotanti possono provocare gravi lesioni, evitare il contatto con queste parti quando stanno ancora ruotando.

• In caso di rotture o incidenti durante il lavoro, arrestare immediatamente il motore e allontanare la macchina in modo da non provocare ulteriori danni; nel caso di incidenti con lesioni personali o a terzi, attivare immediatamente le procedure di pronto soccorso più adeguate alla situazione in atto e rivolgersi ad una Struttura Sanitaria per le cure necessarie. Rimuovere accuratamente eventuali detriti che potrebbero arrecare danni o lesioni a persone o a animali qualora rimanessero inosservati.

• L’esposizione prolungata alle vibrazioni può causare lesioni e disturbi neurovascolari (conosciuti anche come «fenomeno di Raynoud» o «mano bianca») specialmente a chi sore di disturbi circolatori. I sintomi possono riguardare le mani, i polsi e le dita e si manifestano con perdita di sensibilità, torpore, prurito, dolore, decolorazione o modiche strutturali della pelle. Questi eetti possono essere ampliati dalle basse temperature ambientali e/o da una presa eccessiva sulle impugnature. All’insorgere dei sintomi, occorre ridurre i tempi di utilizzo della macchina e consultare un medico.IT - 5 Limitazioni all’uso

• La macchina non deve essere utilizzata da persone che non siano in grado di tenerla saldamente con due mani e/o di rimanere stabilmente in equilibrio sulle gambe durante il lavoro.

• Non utilizzare mai la macchina con protezioni danneggiate, mancanti o non correttamente posizionate.

• Non utilizzare mai la macchina senza aver montato tutti gli accessori previsti per ciascun utilizzo (soatura o aspirazione).

• Non disinserire, disattivare, rimuovere o manomettere i sistemi di sicurezza/ microinterruttori presenti.

• Non utilizzare l’utensile elettrico se l’interruttore non è in grado di avviarlo o arrestarlo regolarmente. Un utensile elettrico che non può essere azionato dall’interruttore è pericoloso e deve essere riparato.

• Non sottoporre la macchina a sforzi eccessivi e non usare una macchina piccola per eseguire lavori pesanti; l’uso di una macchina adeguata riduce i rischi e migliora la qualità del lavoro.

RIMESSAGGIO Eettuare una regolare manutenzione ed un corretto rimessaggio preserva la sicurezza della macchina ed il livello delle sue prestazioni. Manutenzione

• Non usare mai la macchina con parti usurate o danneggiate. I pezzi guasti o deteriorati devono essere sostituiti e mai riparati.

• La pulizia e la manutenzione destinata ad essere eettuata dall’utilizzatore non deve essere eettuata da bambini senza sorveglianza. Il livello di rumorosità e di vibrazioni riportato nelle presenti istruzioni, sono valori massimi di utilizzo della macchina. E’ necessario adottare delle misure preventive atte ad eliminare possibili danni dovuti ad un rumore elevato e alle sollecitazioni da vibrazioni; utilizzare la macchina ad una velocità costante, tenere saldamente l’impugnatura con una forza adeguata, utilizzare la macchina al regime minimo necessario per compiere il lavoro, indossare cue antirumore, eettuare delle pause frequenti e adeguate durante il lavoro. Rimessaggio

• Per ridurre il rischio di incendio, non lasciare contenitori con i materiali di risulta all’interno di un locale.

2.5 BATTERIA / CARICA

BATTERIA IMPORTANTE Le seguenti norme di sicurezza integrano le prescrizioni di sicurezza presenti nello specico libretto della batteria e del carica batteria allegato alla macchina.

• Per caricare la batteria utilizzare solo carica batteria raccomandati dal produttore. Un carica batteria inadeguatoIT - 6 può provocare una scossa elettrica, un surriscaldamento o una fuoriuscita di liquido corrosivo della batteria.

• Utilizzare soltanto le batterie speciche previste per il vostro utensile. L’uso di altre batterie può provocare lesioni e rischio di incendio.

• Accertarsi che l’apparecchio sia spento prima di inserire la batteria. Montare una batteria in un apparecchio elettrico acceso può provocare incendi.

• Tenere la batteria non utilizzata lontana da fermagli per ucio, monete, chiavi, chiodi, viti o altri piccoli oggetti metallici che potrebbero provocare un corto circuito dei contatti. Un cortocircuito fra i contatti della batteria può comportare combustioni o incendi.

• Non usare il carica batteria in luoghi con presenza di vapori, sostanze inammabili o su superci facilmente inammabili, come carta, stoa, ecc. Durante la ricarica, il carica batteria si riscalda e potrebbe provocare un incendio.

• Durante il trasporto degli accumulatori, fare attenzione che i contatti non vengano collegati fra loro e non usare contenitori metallici per il trasporto.

2.6 TUTELA AMBIENTALE

La tutela dell’ambiente deve essere un aspetto rilevante e prioritario nell’uso della macchina, a benecio della convivenza civile e dell’ambiente in cui viviamo.

• Evitare di essere un elemento di disturbo nei confronti del vicinato. Utilizzare la macchina solamente in orari ragionevoli (non al mattino presto o alla sera tardi quando le persone potrebbero essere disturbate).

• Seguire scrupolosamente le norme locali per lo smaltimento di imballi, parti deteriorate o qualsiasi elemento a forte impatto ambientale; questi riuti non devono essere gettati nella spazzatura, ma devono essere separati e conferiti agli appositi centri di raccolta, che provvederanno al riciclaggio dei materiali.

• Seguire scrupolosamente le norme locali per lo smaltimento dei materiali di risulta

• Al momento della messa fuori servizio, non abbandonare la macchina nell’ambiente, ma rivolgersi a un centro di raccolta, secondo le norme locali vigenti. Non gettare le apparecchiature elettriche tra i riuti domestici. Secondo la Direttiva Europea 2012/19/UE sui riuti di apparecchiature elettriche ed elettroniche e la sua attuazione in conformità alle norme nazionali, le apparecchiature elettriche esauste devono essere raccolte separatamente, al ne di essere reimpiegate in modo eco-compatibile. Se le apparecchiature elettriche vengono smaltite in una discarica o nel terreno, le sostanze nocive possono raggiungere la falda acquifera ed entrare nella catena alimentare, danneggiando la vostra salute e benessere. Per informazioni più approfondite sullo smaltimento di questo prodotto, contattareIT - 7 l’Ente competente per lo smaltimento dei riuti domestici o il vostro Rivenditore. Alla ne della loro vita utile, smaltire le batterie con la dovuta attenzione per il nostro ambiente. La batteria contiene materiale che è pericoloso per voi e per l’ambiente. Essa deve essere rimossa e smaltita separatamente in una struttura che accetta le batterie agli ioni di litio. La raccolta dierenziata di prodotti e imballaggi usati, consente il riciclaggio dei materiali e la riutilizzazione. Il riutilizzo dei materiali riciclati aiuta a prevenire l’inquinamento ambientale e riduce la domanda di materie prime.

Nonostante tutte le prescrizioni di sicurezza siano rispettate, possono ancora sussistere certi rischi residui che non possono essere esclusi. Dalla tipologia e costruzione della macchina, i potenziali prevedibili pericoli possono essere:

• Proiezioni di materiali che possono lesionare gli occhi;

• Lesione dell’udito, se non viene indossata nessuna protezione acustica.

Questa macchina è un’attrezzatura da giardinaggio e precisamente un soatore portatile da giardino alimentato a batteria. La macchina si compone essenzialmente di un motore che aziona una girante in grado di produrre un usso d’aria ad alta velocità.

Questa macchina è progettata e costruita per:

• lo spostamento e l’accumulo, mediante soatura, di foglie, erba, detriti vari di peso contenuto e modeste dimensioni.

Qualsiasi altro impiego, diorme da quelli sopra citati, può rivelarsi pericoloso e causare danni a persone e/o cose. Rientrano nell’uso improprio (come esempio, ma non solo):

• l’accumulo o la raccolta di prodotti inammabili o a rischio di esplosione, braci calde o materiale in combustione senza amma, sigarette accese, pezzi di vetro, frammenti taglienti, oggetti metallici, pietre e quant’altro possa rivelarsi pericoloso per la sicurezza dell’operatore e degli altri;

• dirigere il soo dell’aria verso persone e/o animali;

• introdurre oggetti dalla griglia di aspirazione;

• utilizzare la macchina senza gli accessori appositamente predisposti dal costruttore per i vari utilizzi o usare accessori diversi non previsti;

• utilizzare la macchina in più di una persona. IMPORTANTE L’uso improprio della macchina comporta il decadimento della garanzia e il declino di ogni responsabilità del Costruttore, riversando sull’utilizzatore gli oneri derivanti da danni o lesioni proprie o a terzi.

3.1.3 Tipologia di utente

Questa macchina è destinata all’utilizzo da parte di consumatori, cioè operatori non professionisti. È destinata ad un “uso hobbistico”.IT - 8

3.2 SEGNALETICA DI SICUREZZA

Sulla macchina compaiono vari simboli (Fig. 2). La loro funzione è quella di ricordare all’operatore i comportamenti da seguire per utilizzarla con l’attenzione e la cautela necessari. Signicato dei simboli: ATTENZIONE! PERICOLO! Questa macchina, se non usata correttamente, può essere pericolosa per sé e per gli altri. ATTENZIONE! Prima di usare questa macchina leggere il ma nuale di istruzioni. Usare protezioni acustiche, occhiali. Non esporre alla pioggia (o all’umidità). PERICOLO DI PROIEZIONI! Fare attenzione alle possibili proiezioni di materiale, causate dal usso dell’aria, che possono causare gravi lesioni a persone o cose. PERICOLO DI PROIEZIONI! Allontanare qualunque persona o animale domestico ad almeno 15 m durante l’impiego della macchina. Pericolo di mutilazioni! Tenere sempre le mani lontane dalla griglia di ingresso dell’aria. La girante in rotazione può causare gravi infortuni. Pericolo di gravi lesioni! Tenere lontani gli indumenti con parti svolazzanti dalla griglia di ingresso dell’aria perché potrebbero impigliarsi nella girante e causare gravi infortuni. Pericolo di gravi lesioni! Tenere lontani i capelli dalla griglia di ingresso dell’aria perché potrebbero impigliarsi nella girante e causare gravi infortuni. Raccogliere adeguatamente i capelli lunghi. IMPORTANTE Le etichette adesive rovinate o divenute illeggibili devono essere sostituite. Richiedere le nuove etichette al proprio centro di assistenza autorizzato.

3.3 ETICHETTA DI IDENTIFICAZIONE

PRODOTTO L’etichetta di identicazione prodotto riporta i seguenti dati (Fig. 1 ):

1. Nome e indirizzo del Costruttore

3. Livello potenza sonora

4. Marchio di conformità

5. Tensione e frequenza di alimentazione

6. Anno di fabbricazione

7. Numero di matricola

9. Classe II; doppio isolamento

Trascrivere i dati di identicazione della macchina negli appositi spazi dell’etichetta riportata nel retro della copertina. IMPORTANTE Utilizzare i dati di identicazione riportati sull’etichetta di identicazione prodotto ogni volta che si contatta l’ocina autorizzata. IMPORTANTE L’esempio della dichiarazione di conformità si trova nelle ultime pagine del manuale.

3.4 COMPONENTI PRINCIPALI

La macchina è costituita dai seguenti componenti principali a cui corrispondono le seguenti funzionalità (Fig.1 ): A. Unità motrice: fornisce il movimento alla girante. B. Tubo soatore: è l’elemento preposto all’espulsione del usso d’aria. C. Impugnatura: permette il governo della macchina. D. Batteria (accessorio a richiesta, par. 14.1): dispositivo che fornisce corrente elettrica all’utensile; le sue caratteristiche e norme d’uso sono descritte in uno specico manuale.IT - 9 E. Carica batteria (accessorio a richiesta, par. 14.2): dispositivo che si utilizza per ricaricare la batteria; le sue caratteristiche e norme d’uso sono descritte in uno specico manuale. Sono disponibili due modelli di carica batteria: E1 (carica batteria veloce); E2 (carica batteria standard).

IMPORTANTE Le norme di sicurezza da seguire sono descritte al cap. 2. Rispettare scrupolosamente tali indicazioni per non incorrere in gravi rischi o pericoli. Per motivi di magazzinaggio e trasporto, alcuni componenti della macchina non sono assemblati direttamente in fabbrica, ma devono essere montati dopo la rimozione dall’imballo, seguendo le istruzioni seguenti. Lo sballaggio e il completamento del montaggio devono essere eettuati su una supercie piana e solida, con spazio suciente alla movimentazione della macchina e degli imballi, avvalendosi sempre degli attrezzi appropriati. Non utilizzare la macchina prima di aver portato a termine le indicazioni della sezione “MONTAGGIO”.

4.1 COMPONENTI PER IL MONTAGGIO

Nell’imballo sono compresi i componenti per il montaggio.

4.1.1 Disimballaggio

1. Aprire l’imballo con cautela, con

attenzione a non smarrire i componenti.

2. Consultare la documentazione inclusa nella

scatola, comprese le presenti istruzioni.

3. Estrarre dalla scatola tutti i

componenti non montati.

4. Estarre la macchina dalla scatola.

5. Smaltire la scatola e gli imballi nel

rispetto delle normative locali. Prima di eettuare il montaggio, vericare che la batteria non sia inserita nel suo alloggiamento.

4.1.2 Montaggio /smontaggio

1. Allineare il dispositivo di blocco (Fig. 3.A)

con la sporgenza (Fig. 3.B) della bocca di uscita dell’aria (Fig. 3.C).

2. Spingere il tubo (Fig. 3.D) in modo da

agganciarlo stabilmente all’unità motrice no ad avvertire il “clic” che lo blocca in posizione. – Per rimuovere il tubo, premere il pulsante (Fig. 3.A) e slarlo. IMPORTANTE Arrestare la macchina e rimuovere sempre la batteria (par. 7.2.2) ogni qualvolta si rimuove il tubo di soatura.

(DISPOSITIVO DI ATTIVAZIONE

/ DISATTIVAZIONE) Premendo questo pulsante (Fig. 5.A) si attiva e disattiva il circuito elettrico della macchina e si illumina il led corrispondente (Fig. 5.C). Premendo il pulsante di velocità (Fig. 5.B) si denisce la potenza dell’aria e si accendono i 3 led corrispondenti (Fig. 5.D). Se si interrompe il lavoro (senza spegnere la macchina), alla riattivazione ripartirà con la velocità impostata precedentemente. Led spenti: il circuito elettrico è completamente disattivato. IMPORTANTE Durante gli spostamenti non tenere mai il dito sul pulsante per evitare avviamenti accidentali. L’icona “Attenzione” (Fig. 5.E) si illumina in caso di avaria della macchina (consultare la tabella Identicazione inconvenienti, par. 13).

5.2 LEVA COMANDO ACCELERATORE

L’azionamento della leva comando acceleratore (Fig. 5.F), consente l’avvio/l’arresto della macchina e contemporaneamente innesta/ disinnesta il dispositivo di taglio. Per l’avviamento: – premere la leva comando acceleratore. La macchina si arresta automaticamente al rilascio della leva comando acceleratore.IT - 10

6. USO DELLA MACCHINA

IMPORTANTE Le norme di sicurezza da seguire sono descritte al cap. 2. Rispettare scrupolosamente tali indicazioni per non incorrere in gravi rischi o pericoli.

6.1 OPERAZIONI PRELIMINARI

Prima di iniziare a lavorare è necessario eettuare una serie di controlli e di operazioni, per assicurare che il lavoro si svolga in modo procuo e nella massima sicurezza.

6.1.1 Controllo della batteria

La macchina è fornita senza batteria. Acquistare la batteria di capacità più adatta alle esigenze operative e procedere alla completa ricarica, seguendo le indicazioni contenute nel libretto della batteria. L’elenco delle batterie omologate per questa macchina si trova nella tabella “Dati Tecnici”.

• Prima di ogni utilizzo: – vericare lo stato di carica della batteria seguendo le indicazioni contenute nel libretto della batteria.

6.2 CONTROLLI DI SICUREZZA

Eseguire i seguenti controlli di sicurezza e vericare che i risultati corrispondano a quanto riportato nelle tabelle. Eettuare sempre i controlli di sicurezza prima dell’uso.

6.2.1 Controllo generale

Oggetto Risultato Impugnature (Fig. 1.C) Pulite, asciutte, ssate correttamente e saldamente alla macchina Viti sulla macchina Ben ssate (non allentate) Passaggi dell’aria di rareddamento Non ostruiti Tubo soatore (Fig. 1.B) Correttamente installato. Girante Nessun segno di danneggiamento Protezioni Nessun segno di danneggiamento Batteria (Fig. 1.D) Nessun danno al suo involucro, nessun tralamento di liquido Macchina Nessun segno di danneggiamento o usura Comando acceleratore (Fig. 5.F) Deve avere un movimento libero, non forzato. Guida di prova Nessuna vibrazione anomala. Nessun suono anomalo

6.2.2 Test di funzionamento

della macchina Azione Risultato

1. Inserire la batteria nel suo

macchina premendo il pulsante (Fig. 5.A).

3. Premere il comando

acceleratore (Fig. 5.F). La macchina si avvia e la girante ruota.

1. Rilasciare il comando

deve tornare automaticamente e rapidamente nella posizione neutra e la macchina si deve arrestare. Se uno qualsiasi dei risultati si discosta da quanto indicato nelle seguenti tabelle, non utilizzare la macchina! Consegnare la macchina ad un centro di assistenza per i controlli del caso e per la riparazione.

1. Assumere una posizione ferma e stabile;

2. assicurarsi che il tubo soatore non sia

rivolto verso eventuali osservatori o detriti;

3. inserire correttamente la batteria nel

suo alloggiamento (par. 7.2.3);

4. premere il pulsante di sicurezza (Fig. 5.A);

5. premere il comando acceleratore (Fig. 5.F).

Durante il lavoro, la macchina deve essere sempre tenuta saldamente con la mano destra sull’impugnatura superiore (Fig. 4). NOTA Durante il lavoro la batteria è protetta contro lo scaricamento totale tramite un dispositivo di protezione che spegne la macchina e ne blocca il funzionamento. NOTA Dopo un minuto di inattività, se accesa, la macchina si spegne automaticamente.IT - 11

6.4.1 Regolazione della velocità

È sempre opportuno regolare la velocità di rotazione della girante in rapporto alla tipologia del materiale da rimuovere, utilizzando il pulsante (Fig. 5.B): – velocità di soatura bassa per materiali leggeri e piccoli arbusti sul prato; – velocità di soatura media per muovere erba e foglie leggere su asfalto o terreno solido; – velocità di soatura alta (3 led accesi, Fig. 5.D) per materiali più pesanti, come neve fresca o sporcizia voluminosa.

6.4.2 Consigli per l’utilizzo

Avanzare lentamente tenendo la parte terminale del tubo soatore ad un’adeguata distanza dal terreno (Fig. 4). Per evitare di disperdere il materiale da rimuovere, dirigere il soo di aria attorno ai bordi esterni del cumulo del materiale. Non dirigere mai il soo di aria al centro dell’accumulo.

Per arrestare la macchina:

1. rilasciare la leva comando

acceleratore (Fig. 5.F);

2. disattivare il pulsante di sicurezza (Fig. 5.A);

3. attendere l’arresto del dispositivo di taglio.

Dopo aver arrestato la macchina, occorrono diversi secondi prima che la girante si fermi. Arrestare sempre la macchina: – durante gli spostamenti fra zone di lavoro. Durante gli spostamenti non tenere mai la mano sul comando acceleratore per evitare avviamenti accidentali.

• Rimuovere la batteria dalla sua sede e provvedere alla sua ricarica (par. 7.2.2).

• Lasciare rareddare il motore prima di collocare la macchina in un qualsiasi ambiente.

• Eettuare la pulizia (par. 7.3).

• Controllare che non ci siano componenti allentati o danneggiati. Se necessario, sostituire i componenti danneggiati e serrare eventuali viti e bulloni allentati o contattare il centro di assistenza autorizzato. IMPORTANTE Rimuovere sempre la batteria (par. 7.2.2) ogni qualvolta si lascia la macchina inutilizzata o incustodita.

IMPORTANTE Le norme di sicurezza da seguire sono descritte al cap. 2. Rispettare scrupolosamente tali indicazioni per non incorrere in gravi rischi o pericoli. Prima di iniziare qualsiasi intervento di manutenzione:

• arrestare la macchina;

• rimuovere la batteria dalla sua sede e provvedere alla sua ricarica (par. 7.2.2);

• lasciare rareddare il motore prima di collocare la macchina in un qualsiasi ambiente;

• indossare indumenti adeguati, guanti da lavoro e occhiali di protezione;

• leggere le relative istruzioni. Attenzione! Pericolo di lesioni a causa di componenti pericolosi in movimento! – Le frequenze ed i tipi di intervento sono riassunti nella “Tabella manutenzioni” (vedi cap. 12). La tabella ha lo scopo di aiutarvi a mantenere in ecienza e sicurezza la vostra macchina. In essa sono richiamati i principali interventi e la periodicità prevista per ciascuno di essi. Eseguire la relativa azione a seconda della prima scadenza che si verica. – L’utilizzo di ricambi e accessori non originali potrebbe avere eetti negativi sul funzionamento e sulla sicurezza della macchina. Il costruttore declina qualsiasi responsabilità in caso di danni o lesioni causati da detti prodotti. – I ricambi originali vengono forniti dalle ocine di assistenza e dai rivenditori autorizzati. IMPORTANTE Tutte le operazioni di manutenzione e di regolazione non descritte in questo manuale devono essere eseguite dal vostro Rivenditore o da un Centro specializzato.IT - 12

7.2.1 Autonomia della batteria

L’autonomia della batteria (e quindi la supercie lavorabile prima della ricarica) è principalmente condizionata da:

• comportamenti dell’operatore, che dovrebbe evitare: – accensioni e spegnimenti frequenti durante il lavoro; – una velocità di rotazione della girante non adatta alla tipologia di materiale da rimuovere (par. 6.4.1). Per ottimizzare l’autonomia della batteria è sempre opportuno:

• impostare una velocità di rotazione della girante adeguata alla tipologia di materiale da rimuovere. Nel caso si volesse utilizzare la macchina in sessioni di lavoro più lunghe rispetto a quanto consentito dalla batteria standard, è possibile:

• acquistare una seconda batteria standard per sostituire immediatamente la batteria scarica, senza pregiudicare la continuità di utilizzo;

• acquistare una batteria con autonomia maggiorata rispetto alla batteria standard (par. 14.1).

7.2.2 Rimozione e ricarica della batteria

1. Premere il pulsante di bloccaggio

posto nel vano batteria (Fig. 6.A) e rimuovere la batteria (Fig. 6.B);

2. inserire la batteria (Fig. 7.A) nel suo

alloggiamento del carica batteria (Fig. 7.B);

3. collegare il carica batteria (Fig. 7.B)

a una presa di corrente, con tensione corrispondente a quella indicata sulla targhetta;

4. procedere alla completa ricarica,

seguendo le indicazioni contenute nel libretto della batteria /carica batteria. NOTA La batteria è dotata di una protezione che impedisce la ricarica se la temperatura ambiente non è compresa fra 0 e +45 °C. NOTA La batteria può essere ricaricata in ogni momento, anche parzialmente, senza il rischio di danneggiarla.

7.2.3 Rimontaggio della batteria

sulla macchina Completata la ricarica:

1. rimuovere la batteria (Fig. 8.A) dal

suo alloggiamento nel carica batteria (evitando di mantenerla a lungo sotto carica a ricarica conclusa);

2. scollegare il carica batteria

(Fig. 8.B) dalla rete elettrica;

3. inserire la batteria (Fig. 9.A) nel suo

alloggiamento spingendola a fondo no ad avvertire il “clic” che la blocca in posizione e assicura il contatto elettrico;

Per ridurre il rischio di incendio mantenere la macchina ed in particolare il motore liberi da residui di foglie, rami.

• Pulire sempre la macchina dopo l’uso utilizzando un panno pulito e umido imbevuto di detergente neutro.

• Rimuovere qualsiasi traccia di umidità servendosi di un panno morbido e asciutto. L’umidità può dare luogo a rischi di scosse elettriche.

• Non utilizzare detergenti aggressivi o solventi per pulire le parti in plastica o le impugnature.

• Non usare getti d’acqua ed evitare di bagnare il motore e componenti elettrici.

• Mantenere la girante sempre pulita e libera da polvere e detriti, soando con aria compressa attraverso la griglia. Non spruzzare la girante con acqua.

• Per evitare il surriscaldamento e danni al motore o alla batteria, assicurarsi sempre che le griglie di aspirazione dell’aria di rareddamento siano pulite e libere da detriti.

7.4 DADI E VITI DI FISSAGGIO

• Mantenere serrati dadi e viti, per essere certi che la macchina sia sempre in condizioni sicure di funzionamento.

• Controllare regolarmente che le impugnature siano saldamente ssate.

IMPORTANTE Le norme di sicurezza da seguire durante le operazioni di rimessaggio sono descritte al par. 2.4. RispettareIT - 13 scrupolosamente tali indicazioni per non incorrere in gravi rischi o pericoli.

8.1 RIMESSAGGIO DELLA MACCHINA

Quando la macchina deve essere rimessata:

1. rimuovere la batteria dalla sua sede e

provvedere alla sua ricarica (par. 7.2.2);

2. lasciare rareddare il motore

prima di collocare la macchina in un qualsiasi ambiente;

3. eettuare la pulizia (par. 7.3);

4. controllare che non ci siano componenti

allentati o danneggiati. Se necessario, sostituire i componenti danneggiati e serrare eventuali viti e bulloni allentati o contattare il centro di assistenza autorizzato;

5. rimessare la macchina:

– in un ambiente asciutto; – al riparo dalle intemperie; – in un luogo inaccessibile ai bambini; – assicurandosi di aver rimosso chiavi o utensili usati per la manutenzione.

8.2 RIMESSAGGIO DELLA BATTERIA

La batteria deve essere conservata all’ombra, al fresco e in ambienti privi di umidità. NOTA In caso di prolungata inattività, ricaricare la batteria ogni due mesi per prolungarne la durata.

9. MOVIMENTAZIONE E TRASPORTO

Ogni volta che è necessario movimentare, trasportare la macchina occorre: – arrestare la macchina (par. 6.5); – rimuovere la batteria dalla sua sede e provvedere alla sua ricarica (par. 7.2.2); – aerrare la macchina unicamente dalle impugnature e orientare i tubi in modo da non costituire intralcio. Quando si trasporta la macchina con un automezzo, occorre: – rimuovere i tubi; – assicurare adeguatamente la macchina mediante funi o catene; – posizionarla in modo da non costituire pericolo per nessuno.

10. ASSISTENZA E RIPARAZIONI

Questo manuale fornisce tutte le indicazioni necessarie per la conduzione della macchina e per una corretta manutenzione di base eseguibile dall’utilizzatore. Tutti gli interventi di regolazione e manutenzione non descritti in questo manuale devono essere eseguiti presso il vostro Rivenditore o un Centro specializzato, che dispone delle conoscenze e delle attrezzature necessarie anché il lavoro sia correttamente eseguito, mantenendo il grado di sicurezza e le condizioni originali della macchina. Operazioni eseguite presso strutture inadeguate o da persone non qualicate comportano il decadimento di ogni forma di Garanzia e di ogni obbligo o responsabilità del Costruttore.

• Solo le ocine di assistenza autorizzate possono eettuare le riparazioni e la manutenzione in garanzia.

• Le ocine di assistenza autorizzate utilizzano esclusivamente ricambi originali. I ricambi e gli accessori originali sono stati sviluppati appositamente per le macchine.

• I ricambi e gli accessori non originali non sono approvati; l’impiego di ricambi ed accessori non originali compromette la sicurezza della macchina e solleva il Costruttore da ogni obbligo o responsabilità.

• Si raccomanda di adare la macchina una volta all’anno ad un’ocina di assistenza autorizzata per la manutenzione, l’assistenza e il controllo dei dispositivi di sicurezza.

11. COPERTURA DELLA GARANZIA

La garanzia copre tutti i difetti dei materiali e di fabbricazione. L’utilizzatore dovrà seguire attentamente tutte le istruzioni fornite nella documentazione allegata. La garanzia non copre i danni dovuti a:

• mancata familiarizzazione con la documentazione di accompagnamento;

• uso e montaggio impropri o non consentiti;

• utilizzo di pezzi di ricambio non originali;

• utilizzo di accessori non forniti o non approvati dal costruttore. La garanzia non copre inoltre:

• la normale usura di materiali di consumo;

• normale usura. L’acquirente è protetto dalle proprie leggi nazionali. I diritti dell’acquirente previsti dalle proprie leggi nazionali non sono in alcun modo limitati dalla presente garanzia.IT - 14

12. TABELLA MANUTENZIONI

Intervento Periodicità Note MACCHINA Controllo di tutti i ssaggi Prima di ogni uso par. 7.4 Controlli di sicurezza / Verica dei comandi Prima di ogni uso par. 6.2 Verica dello stato di carica della batteria Prima di ogni uso * Ricarica della batteria Al termine di ogni uso par. 7.2.2

Pulizia della macchina e del motore Al termine di ogni uso par. 7.3 Verica di eventuali danni presenti sulla macchina. Se necessario, contattare il centro di assistenza autorizzato. Al termine di ogni uso -

• Consultare il manuale della batteria/carica batteria.

1. Azionando il comando

acceleratore la macchina non si avvia Batteria mancante o non inserita correttamente Assicurarsi che la batteria sia ben alloggiata (par. 7.2.3) Batteria scarica Controllare lo stato di carica e ricaricare la batteria (par. 7.2.2) Comando acceleratore difettoso o soatore danneggiato Non utilizzare la macchina. Arrestare immediatamente la macchina, togliere la batteria e Contattare un Centro Assistenza.

2. Il motore si arresta

durante il lavoro Batteria non inserita correttamente Assicurarsi che la batteria sia ben alloggiata (par. 7.2.3) Batteria scarica Controllare lo stato di carica e ricaricare la batteria (par. 7.2.2)

3. La girante ruota ma

l’aria non esce dal tubo soatore Tubo soatore bloccato o intasato Arrestare la macchina, togliere la batteria e rimuovere eventuali ostruzioni.

4. Si avvertono rumori e/o

vibrazioni eccessive durante il lavoro Parti allentate o danneggiate Arrestare la macchina, rimuovere la batteria e: – controllare i danni; – controllare se vi sono parti allentate e serrarle; – provvedere a sostituire o riparare le parti danneggiate con parti di equivalenti caratteristiche.

5. La macchina emette

fumo durante il suo funzionamento Soatore danneggiato. Non utilizzare la macchina. Arrestare immediatamente la macchina, togliere la batteria e Contattare un Centro Assistenza. Contattare un Centro Assistenza.

6. L’autonomia della

batteria è scarsa Condizioni di utilizzo gravose con maggiore assorbimento di corrente Ottimizzare l’utilizzo (par. 7.2.1) Batteria insuciente per le esigenze operative Utilizzare una seconda batteria o una batteria maggiorata (par. 14.1) Degrado della capacità della batteria Acquistare una nuova batteriaIT - 15

INCONVENIENTE CAUSA PROBABILE RIMEDIO

7. Il carica batteria non

eettua la ricarica della batteria Batteria non inserita correttamente nel carica batteria Controllare che l’inserimento sia corretto (par. 7.2.3) Condizioni ambientali non idonee Eseguire la ricarica in ambiente con temperatura adeguata (vedi libretto istruzioni della batteria/carica batteria) Contatti sporchi Pulire i contatti Mancanza di tensione al carica batteria Controllare che la spina sia inserita e che vi sia tensione alla presa di corrente Carica batteria difettoso Sostituire con un ricambio originale Se l’inconveniente perdura consultare il manuale della batteria / carica batteria

8. La spia (Fig. 5.E) rimane

accesa in modalità ssa Autocontrollo fallito Non utilizzare la macchina. Arrestare immediatamente la macchina, togliere la batteria e Contattare un Centro Assistenza.

9. La spia (Fig. 5.E)

rimane accesa in modalità lampeggiante Errore di comunicazione della batteria Non utilizzare la macchina. Arrestare immediatamente la macchina, togliere la batteria e Contattare un Centro Assistenza. Rotore bloccato Non utilizzare la macchina. Arrestare immediatamente la macchina, togliere la batteria e Contattare un Centro Assistenza. Sovraccarico di corrente Ottimizzare l’utilizzo della macchina. PCB surriscaldato Non utilizzare la macchina. Arrestare immediatamente la macchina, togliere la batteria e Contattare un Centro Assistenza. Se gli inconvenienti perdurano dopo aver applicato i rimedi descritti, contattare il vostro Rivenditore.

Sono disponibili batterie di diverse capacità, per adattarsi alle speciche esigenze operative (Fig. 10). L’elenco delle batterie omologate per questa macchina si trova nella tabella “Dati Tecnici”.

DICHIARAZIONE CE DI CONFORMITÁ

(Istruzioni Originali) (Direttiva Macchine 2006/42/CE, Allegato II, parte A)

1. La Società: STIGA S.p.A. – Via del Lavoro, 6 – 31033 Castelfranco Veneto (TV) – Italy

2. Dichiara sotto la propria responsabilità, che la macchina: Soffiatore-Aspiratore portatile da giardino /

soffiatura-aspirazione a) Tipo / Modello Base AB 500 Li 48

) Mese/Anno di costruzione c) Matricola d) Motore a batteria

3. É conforme alle specifiche delle direttive:

4. Riferimento alle Norme armonizzate:

DICHIARAZIONE CE DI CONFORMITÁ

(Istruzioni Originali) (Direttiva Macchine 2006/42/CE, Allegato II, parte A)

1. La Società: STIGA S.p.A. – Via del Lavoro, 6 – 31033 Castelfranco Veneto (TV) – Italy

2. Dichiara sotto la propria responsabilità, che la macchina: Soffiatore-Aspiratore portatile da giardino /

soffiatura-aspirazione a) Tipo / Modello Base AB 500 Li 48

) Mese/Anno di costruzione c) Matricola d) Motore a batteria

3. É conforme alle specifiche delle direttive:

4. Riferimento alle Norme armonizzate:
