NÁVOD NA OBSLUHU SAB 500 AE STIGA

Prenosný akumulátorový záhradný fúkač

SLOVENSKY - Preklad pôvodného návodu na použitie ...............................................................

[2] Napájacie napätie a frekvencia MAX [3] Napájacie napätie a frekvencia NOMINAL [4] Rýchlosť bez nákladu [5] Maximálna rýchlosť vzduchu [6] Prietok vzduchu [7] Rozmery [8] Dĺžka [9] Výška [10] Šírka [11] Váha akumulátorovej jednotky [12] Úroveň akustického tlaku (na základe EN 50636-2-100) [13] Nepresnosť merania [14] Úroveň nameraného akustického výkonu (na základe EN 50636-2-100) [15] Úroveň zaručeného akustického výkonu (na základe 2000/14/EC) [16] Úroveň vibrácií (na základe EN 50636-2-100) [17] Prídavné zariadenia na požiadanie [18] Akumulátorová jednotka [19] Nabíjačka akumulátora a) POZNÁMKA: vyhlásená celková hodnota vibrácií bola nameraná s použitím normalizovanej skúšobnej metódy a je možné ju použiť na porovnanie jednotlivých nástrojov. Celková hodnota vibrácií môže byť použitá aj pri prípravnom vyhodnocovaní vystavenia vibráciám. b) VAROVANIE: emisie vibrácií pri skutočnom použití nástroja môže byť odlišná od vyhlásenej celkovej hodnoty, v závislosti na režimoch, pri ktorých sa daný nástroj používa. Preto je potrebné počas práce prijať nižšie uvedené bezpečnostné opatrenia, ktoré majú za cieľ ochrániť operátora: počas bežného použitia majte nasadené rukavice, obmedzte dobu použitia stroja a skráťte doby, počas ktorých je zatlačená ovládacia páka plynu.

• nevhodným nebo nedovoleným použitím a montáží;

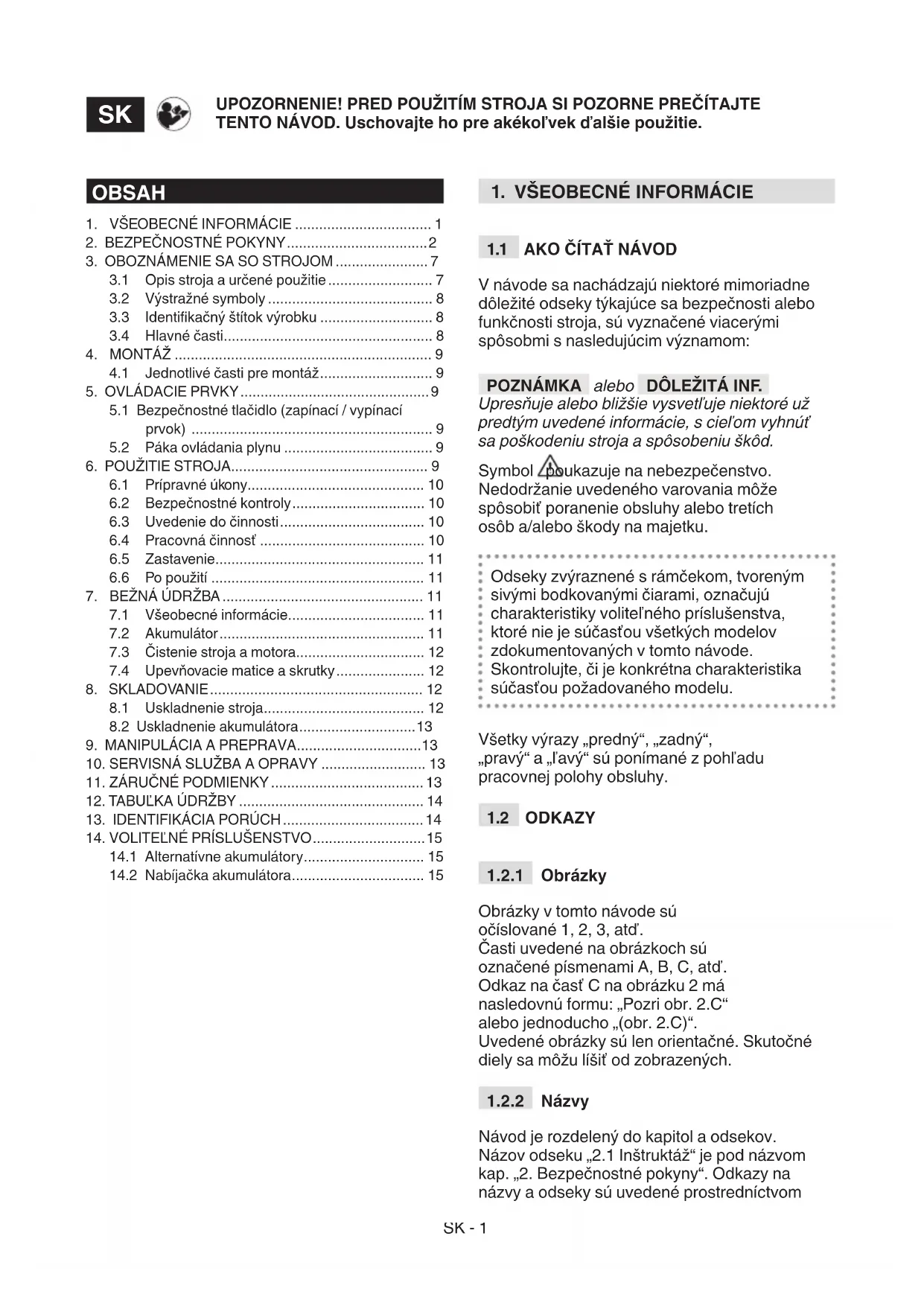

V návode sa nachádzajú niektoré mimoriadne dôležité odseky týkajúce sa bezpečnosti alebo funkčnosti stroja, sú vyznačené viacerými spôsobmi s nasledujúcim významom: POZNÁMKA alebo DÔLEŽITÁ INF. Upresňuje alebo bližšie vysvetľuje niektoré už predtým uvedené informácie, s cieľom vyhnúť sa poškodeniu stroja a spôsobeniu škôd. Symbol poukazuje na nebezpečenstvo. Nedodržanie uvedeného varovania môže spôsobiť poranenie obsluhy alebo tretích osôb a/alebo škody na majetku. Odseky zvýraznené s rámčekom, tvoreným sivými bodkovanými čiarami, označujú charakteristiky voliteľného príslušenstva, ktoré nie je súčasťou všetkých modelov zdokumentovaných v tomto návode. Skontrolujte, či je konkrétna charakteristika súčasťou požadovaného modelu. Všetky výrazy „predný“, „zadný“, „pravý“ a „ľavý“ sú ponímané z pohľadu pracovnej polohy obsluhy.

Obrázky v tomto návode sú očíslované 1, 2, 3, atď. Časti uvedené na obrázkoch sú označené písmenami A, B, C, atď. Odkaz na časť C na obrázku 2 má nasledovnú formu: „Pozri obr. 2.C“ alebo jednoducho „(obr. 2.C)“. Uvedené obrázky sú len orientačné. Skutočné diely sa môžu líšiť od zobrazených.

Návod je rozdelený do kapitol a odsekov. Názov odseku „2.1 Inštruktáž“ je pod názvom kap. „2. Bezpečnostné pokyny“. Odkazy na názvy a odseky sú uvedené prostredníctvom OBSAH

3.3 Identikačný štítok výrobku ............................ 8

skratky kap. alebo ods. a príslušného čísla. Príklad: „kap. 2“ alebo „ods. 2.1“.

Oboznámte sa s ovládacími prvkami stroja a so správnym spôsobom jeho použitia. Naučte sa rýchlo zastaviť stroj. Neuposlúchnutie upozornení a pokynov môže spôsobiť požiar a/alebo vážne ublíženie na zdraví.

• Nikdy nedovoľte, aby stroj používali deti, osoby s obmedzenými fyzickými, zmyslovými alebo duševnými schopnosťami, alebo osoby bez skúseností a znalostí, ktoré nie sú dokonale oboznámené s pokynmi na jeho použitie. Miestne zákony môžu určiť minimálny vek používateľa.

• Stroj nesmiete nikdy používať, ak ste unavený, ak sa necítite dobre, alebo v prípade, ak ste užili lieky, drogy, alkohol alebo iné látky znižujúce reexy a pozornosť.

• Majte na pamäti, že obsluha alebo používateľ sú zodpovední za nehody a nepredvídané udalosti voči iným osobám a ich majetku. Zhodnotenie možných rizík pri práci na zvolenom teréne patrí do zodpovednosti používateľa, ktorý je tiež zodpovedný za prijatie všetkých dostupných opatrení na zabezpečenie vlastnej bezpečnosti a tiež bezpečnosti iných osôb, zvlášť na svahoch, nerovnom, klzkom a nestabilnom teréne.

• V prípade, ak stroj postúpite alebo požičiate iným osobám, uistite sa, že sa používateľ oboznámil s pokynmi na použitie, uvedenými v tomto návode.

• Používajte vhodný odev, odolnú pracovnú protišmykovú obuv a dlhé nohavice. Nepracujte bosí alebo v otvorených sandáloch. Používajte chrániče sluchu, antivibračné rukavice, ochranné okuliare a protiprachový respirátor.

• Použitie chráničov sluchu môže znížiť schopnosť začuť prípadné varovania (krik alebo alarm). Venujte maximálnu pozornosť dianiu v pracovnom priestore.

• Nemajte na sebe šály, plášte, náhrdelníky, náramky, odev s voľnými časťami alebo odev so šnúrkami alebo kravatou a akékoľvek visiace alebo voľné doplnky všeobecne, pretože by sa mohli zachytiť do stroja alebo do predmetov a materiálov, ktoré sa nachádzajú na pracovisku.

• Udržujte vlasy v dostatočnej vzdialenosti od mriežky pre vstup vzduchu, pretože by sa mohli zachytiť do obežného kolesa a spôsobiť vážne zranenie. Dlhé vlasy vhodným spôsobom zopnite. Pracovný priestor / Stroj

• Dôkladne skontrolujte celý pracovný priestor a pomocou hrablí alebo metly manuálne uvoľnite úlomky a odstráňteSK - 3 všetky predmety, ktoré by mohli byť vymrštené zo stroja (pri jeho použití v úlohe fúkača) alebo by mohli upchať vysávaciu rúrku (pri použití stroja v úlohe vysávača), alebo ktoré by mohli predstavovať zdroj nebezpečenstva (kamene, vetvy, železné drôty, kosti, atď.).

• V podmienkach prašného terénu sa odporúča mierne navlhčiť povrch.

• Aby sa zabránilo vzniku požiaru, neukladajte stroj s ešte teplým motorom na lístie alebo suchú trávu.

• Nepoužívajte stroj v prostredí s rizikom výbuchu, v prostredí s horľavými kvapalinami, plynmi alebo prachom. Keď je elektrické náradie v činnosti, tvoria sa iskry, ktoré môžu zapáliť prach alebo výpary.

• Pracujte len pri dennom svetle alebo pri dobrom umelom osvetlení.

• Zabezpečte, aby sa v pracovnom priestore nenachádzali osoby, deti a zvieratá. Je potrebné, aby boli deti pod dohľadom dospelej osoby. Deti sa nesmú so zariadením hrať.

• Skontrolujte, či sa ostatné osoby nachádzajú vo vzdialenosti najmenej 15 metrov od pracovného priestoru stroja.

• Vyhýbajte sa práci s mokrou trávou, počas dažďa a ak existuje nebezpečenstvo búrky, a to obzvlášť pri pravdepodobnosti bleskov.

• V rámci možností sa vyhnite práci na mokrom alebo klzkom povrchu a práci na nerovnom alebo príliš strmom teréne, ktorý nezaručuje stabilitu obsluhy počas pracovnej činnosti.

• Nevystavujte stroj dažďu, ani ho nenechávajte vo vlhkom prostredí. Voda, ktorá vnikne do stroja, zvyšuje riziko zásahu elektrickým prúdom.

• Venujte mimoriadnu pozornosť nepravidelnostiam terénu (hrbole, priekopy), svahom, skrytým nebezpečenstvám a prítomnosti prípadných prekážok, ktoré by mohli obmedzovať viditeľnosť.

• Venujte veľkú pozornosť blízkosti zrázov, priekop alebo medzí.

• Nepoužívajte stroj na dláždenom alebo štrkovom povrchu, kde by odstraňovaný materiál mohol spôsobiť zranenie.

• Zabráňte hromadeniu odstraňovaného materiálu vo výstupnom priestore, pretože by mohol brániť správnemu odstraňovaniu a mohol by spôsobiť spätné rázy materiálu prostredníctvom nasávacích otvorov. Pravidlá správania sa

• Ak používate zariadenie ako fúkač, je potrebné pevne držať stroj pravou rukou za hornú rukoväť.SK - 4

• Ak používate zariadenie ako vysávač, je potrebné stroj pevne držať obidvomi rukami, pravou rukou za hornú rukoväť a ľavou rukou za spodnú rukoväť, aby sa zberný vak nachádzal naľavo od obsluhy.

• Nedotýkajte sa telom ukostrených alebo uzemnených povrchov, ako sú rúrky, radiátory, sporáky, chladničky. Riziko zásahu elektrickým prúdom sa zvyšuje, ak je telo ukostrené alebo uzemnené.

• Nesmerujte prúd vzduchu na osoby alebo zvieratá.

• Ak používate stroj ako fúkač, vždy buďte maximálne opatrní, aby sa zabránilo ublíženiu na zdraví osôb alebo zvierat, alebo škodám na majetku, spôsobeným odstraňovaným materiálom alebo zvíreným prachom.

• Nevkladajte manuálne predmety do vysávacieho ústia (pri použití stroja ako vysávač) a zabráňte vysatiu objemných predmetov, ktoré by mohli poškodiť obežné koleso.

• Nikdy nebehajte, ale kráčajte.

• Vždy udržiavajte tvár, ruky a telo v dostatočnej vzdialenosti od nasávacej mriežky a od ústia na vypúšťanie vzduchu a neupchávajte priechody vzduchu počas uvádzania stroja do činnosti, ani počas jeho použitia.

• Otáčajúce sa časti môžu spôsobiť vážne zranenia a preto zabráňte styku s týmito časťami, keď sa ešte otáčajú.

• V prípade porúch alebo nehody počas pracovnej činnosti okamžite zastavte motor a zabezpečte oddialenie stroja tak, aby sa zabránilo ďalším škodám; v prípade nehôd s ublížením na zdraví vás alebo tretích osôb okamžite uplatnite postupy prvej pomoci, ktoré sú najvhodnejšie pre danú situáciu a obráťte sa na Zdravotné stredisko pre potrebné ošetrenie. Odstráňte akúkoľvek sutinu, ktorá by mohla spôsobiť škody a poraniť osoby alebo zvieratá, ponechaných bez dozoru.

• Dlhodobé vystavenie vibráciám môže spôsobiť zranenie alebo neurovaskulárne poruchy (známe aj ako „Raynaudov fenomén„ alebo „biela ruka“), a to hlavne u ľudí, ktorí majú ťažkosti s krvným obehom. Príznaky sa môžu týkať rúk, zápästia a prstov a môžu sa prejaviť stratou citlivosti, strnulosťou, svrbením, bolesťou, stratou farby alebo štrukturálnymi zmenami pokožky. Tieto príznaky môžu byť ešte výraznejšie pri nízkych teplotách prostredia a/alebo pri nadmerne silnom uchopení rukovätí. Pri výskyte príznakov je potrebné skrátiť čas používania stroja a obrátiť sa na lekára. Obmedzenia použitia

• Stroj nesmú používať osoby, ktoré nie sú schopné ho udržať pevne obidvoma rukami a/ alebo zostať počas jehoSK - 5 použitia na nohách v stabilnej rovnovážnej polohe.

• Nikdy nepoužívajte stroj s poškodenými, chýbajúcimi alebo nesprávne nasadenými ochrannými krytmi.

• Nikdy nepoužívajte stroj, ak na ňom nie sú namontované všetky časti príslušenstva, určené pre dané použitie (fúkanie alebo vysávanie).

• Nevykonávajte neoprávnené zásahy, nevypínajte, neodstraňujte bezpečnostné prvky/mikrospínače, ani ich nevyraďujte z činnosti.

• Nepoužívajte elektrické náradie, ak ho nie je možné vypínačom uviesť správne do činnosti alebo zastaviť. Elektrické náradie, ktoré nemôže byť uvedené do činnosti vypínačom, je nebezpečné a musí byť opravené.

• Nevystavujte stroj nadmernej námahe a nevykonávajte s malým strojom ťažké práce; použitie vhodného stroja znižuje riziká a zlepšuje kvalitu práce.

• Nikdy nepoužívajte stroj, ktorý ma opotrebované alebo poškodené časti. Chybné alebo opotrebované časti musia byť nahradené a nikdy nesmú byť opravované.

• Čistenie a bežnú údržbu, ktorú má vykonávať používateľ, nesmú vykonávať deti bez dozoru. Úrovne hluku a vibrácií, uvedené v tomto návode, predstavujú maximálne prípustné hodnoty počas použitia stroja. Je potrebné prijať preventívne opatrenia, aby nedošlo ku škodám spôsobeným vysokým hlukom a vibráciami; používajte stroj pri konštantnej rýchlosti, držte rukoväť pevne, používajte stroj s minimálnymi otáčkami, potrebnými pre vykonávanú pracovnú činnosť, používajte chrániče sluchu a počas pracovnej činnosti robte časté a primerané pauzy. Skladovanie

• Kvôli zníženiu rizika požiaru nenechávajte nádoby s odpadovými materiálmi vo vnútri miestnosti.

Nasledujúce bezpečnostné predpisy obsahujú bezpečnostné pokyny uvedené v príslušnej príručke k akumulátoru a nabíjačke akumulátora, ktorá je priložená k stroju.

• Na nabíjanie akumulátora používajte len nabíjačky akumulátorov odporúčané výrobcom. Nevhodná nabíjačka akumulátorov môže spôsobiť zásah elektrickým prúdom, prehriatie alebo únik korozívnej kvapaliny z akumulátora.

• Používajte len akumulátory určené pre vaše zariadenie.SK - 6 Použitie iných akumulátorov môže spôsobiť ublíženie na zdraví a požiar.

• Pred vložením akumulátora do zariadenia sa uistite, že je vypnuté. Pri montáži akumulátora do zapnutého elektrického zariadenia môže vzniknúť požiar.

• Nepoužívaný akumulátor udržujte v dostatočnej vzdialenosti od sponiek na spisy, mincí, kľúčov, klincov, skrutiek alebo iných malých kovových predmetov, ktoré by mohli spôsobiť skrat na kontaktoch. Skratovanie kontaktov akumulátora môže spôsobiť vznietenie alebo požiar.

• Nepoužívajte nabíjačku akumulátorov na miestach s výparmi, zápalnými látkami a neukladajte ju na ľahko zápalné povrchy ako je papier, textília, atď. Počas nabíjania sa nabíjačka zohrieva, čím by mohlo dôjsť k vzniku požiaru.

PROSTREDIA Ochrana životného prostredia musí predstavovať významný a prioritný aspekt použitia stroja, v prospech civilného občianskeho spolunažívania a prostredia, v ktorom žijeme.

• Dbajte na to, aby ste pri používaní stroja nerušili vašich susedov. Stroj používajte vo vhodnom čase (nie skoro ráno alebo neskoro večer, kedy by to mohlo rušiť iné osoby).

• Dôkladne dodržujte miestne normy pre likvidáciu obalov, opotrebovaných súčastí alebo akýchkoľvek látok s vážnym dopadom na životné prostredie; tieto odpadky nesmú byť odhodené do bežného odpadu, ale musia byť separované a odovzdané do príslušných zberných stredísk, ktoré zabezpečia recykláciu materiálov.

• Dôsledne dodržujte miestne predpisy pre likvidáciu odpadového materiálu

• Pri vyraďovaní stroja z prevádzky ho nenechávajte voľne v prírode, ale obráťte sa na zberné stredisko v súlade s platnými miestnymi predpismi. Nelikvidujte elektrické zariadenia spolu s domovým odpadom. Podľa Európskej Smernice 2012/19/EÚ o elektrickom a elektronickom odpade a jej znenia v súlade s národnými normami musia byť elektrické zariadenia po skončení svojej životnosti odovzdané do separovaného zberu kvôli ich ekologicky kompatibilnej recyklácii. Keď sa elektrické zariadenia likvidujú na smetisku alebo voľne v prírode, škodlivé látky môžu preniknúť do podzemných vôd a dostať sa do potravinového reťazca, čím môžu poškodiť naše zdravie. Pre získanie podrobnejších informácií o likvidácii tohto výrobku sa obráťte na Kompetentnú organizáciu, zaoberajúcuSK - 7 sa domovým odpadom, alebo na vášho Predajcu. Po skončení životnosti akumulátorov vykonajte ich likvidáciu a venujte pritom pozornosť nášmu životnému prostrediu. Akumulátor obsahuje materiál, ktorý je nebezpečný pre vás aj pre životné prostredie. Je potrebné ho odopnúť a zlikvidovať samostatne v zbernom stredisku, ktoré likviduje aj akumulátory s iónmi lítia. Separovaný zber použitých výrobkov a obalov umožňuje recykláciu materiálov a ich opätovné použitie. Opätovné použitie recyklovaných materiálov pomáha predchádzať znečisteniu životného prostredia a znižuje dopyt po prvotných surovinách.

Aj napriek dodržaniu všetkých bezpečnostných požiadaviek môžu pretrvávať niektorá riziká, ktoré nie je možné vylúčiť. S ohľadom na typ a výrobu konštrukciu stroja môžu k potenciálnym predvídateľným nebezpečenstvám patriť:

• vymrštenie z materiálu, ktoré by mohli spôsobiť poranenie očí;

• poškodenie sluchu, ak nebudete používať žiadnu ochranu sluchu.

Tento stroj je určený na práce v záhrade, ide o prenosný záhradný fúkač, napájaný z akumulátora. Základnou súčasťou stroja je motor, ktorý uvádza do činnosti obežné koleso, schopné produkovať prúd vzduchu s vysokou rýchlosťou.

3.1.1 Určené použitie

Tento stroj bol navrhnutý a vyrobený pre:

• premiestňovanie a hromadenie lístia, trávy a rôznych úlomkov s malou hmotnosťou a rozmermi, prostredníctvom fúkania.

3.1.2 Nevhodné použitie

Akékoľvek iné použitie, ako je uvedené vyššie, môže byť nebezpečné a môže spôsobiť poranenie osôb a/alebo škody na majetku. Za nevhodné použitie sa považuje (napríklad, ale nielen):

• pre hromadenie zápalných materiálov alebo materiálov s rizikom výbuchu, horúceho popola alebo materiálu horiaceho bez plameňa, zapálených cigariet, kúskov skla, úlomkov s reznými hranami, kovových predmetov, kameňov alebo iných predmetov, ktoré by mohli predstavovať nebezpečenstvo pre obsluhu alebo iné osoby;

• smerovanie prúdu vzduchu na osoby a/alebo zvieratá;

• zavádzanie predmetov nasávacou mriežkou;

• používanie stroja bez príslušenstva určenom výrobcom pre dané použitie alebo používanie stroja s iným, neurčeným príslušenstvom;

• používanie stroja viac ako jednou osobou. DÔLEŽITÁ INF. Nevhodné použitie stroja bude mať za následok zrušenie záruky a odmietnutie akejkoľvek zodpovednosti zo strany Výrobcu, pričom všetky následky za škody alebo za ublíženie na zdraví samotného používateľa alebo tretích osôb bude znášať používateľ.

3.1.3 Okruh používateľov

Tento stroj je určený pre spotrebiteľov – neprofesionálnych používateľov. Je určený na činnosti denované ako „hobby“.SK - 8

3.2 VÝSTRAŽNÉ SYMBOLY

Na stroji sú uvedené rôzne symboly (obr. 2). Ich funkciou je pripomenúť obsluhe chovanie, ktoré je potrebné dodržiavať, aby ho používala s potrebnou pozornosťou a opatrnosťou. Význam jednotlivých symbolov: UPOZORNENIE! NEBEZPEČENSTVO! Tento stroj môže byť v prípade nesprávneho použitia nebezpečný pre používateľa aj pre iné osoby. UPOZORNENIE! Pred použitím tohto stroja si prečítajte návod na používanie. Používajte chrániče sluchu a ochranné okuliare. Nikdy nevystavujte stroj dažďu (alebo vlhkosti). NEBEZPEČENSTVO VYMRŠTENIA! Dávajte pozor na vymrštený materiál následkom prúdu vzduchu, ktorý môže vážne poraniť osoby alebo poškodiť majetok. NEBEZPEČENSTVO VYMRŠTENIA! Počas použitia stroja udržujte osoby alebo domáce zvieratá vo vzdialenosti najmenej 15 m od stroja. Nebezpečenstvo amputácie! Vždy udržujte ruky v dostatočnej vzdialenosti od vstupu vzduchu. Otáčajúce sa obežné koleso môže spôsobiť vážne úrazy. Hrozí nebezpečenstvo vážnych zranení! Udržujte voľné časti odevu v dostatočnej vzdialenosti od mriežky pre vstup vzduchu, pretože by sa mohli zachytiť do obežného kolesa a spôsobiť vážne zranenie. Hrozí nebezpečenstvo vážnych zranení! Udržujte vlasy v dostatočnej vzdialenosti od mriežky pre vstup vzduchu, pretože by sa mohli zachytiť do obežného kolesa a spôsobiť vážne zranenie. Dlhé vlasy vhodným spôsobom zopnite. DÔLEŽITÁ INF. Poškodené výstražné štítky alebo výstražné štítky, ktoré sa stali nečitateľnými, je potrebné vymeniť. Požiadajte o nové štítky vo vašom autorizovanom servisnom stredisku.

3.3 IDENTIFIKAČNÝ ŠTÍTOK VÝROBKU

Na identikačnom štítku sú uvedené nasledovné údaje (obr. 1 ):

Identikačné údaje stroja prepíšte do príslušných polí štítku uvedenom na zadnej strane obalu. DÔLEŽITÁ INF. Identikačné údaje uvedené na identikačnom štítku výrobku používajte zakaždým, keď sa obrátite na autorizovanú dielňu. DÔLEŽITÁ INF. Príklad vyhlásenia o zhode sa nachádza na poslednej strane návodu.

Stroj sa skladá z nasledujúcich hlavných častí, ktorým zodpovedajú nasledujúce funkcie (obr.1 ): A. Pohonná jednotka: uvádza do pohybu obežné koleso. B. Fúkacia rúrka: je prvkom určeným pre vypúšťanie prúdu vzduchu. C. Rukoväť: umožňuje ovládanie stroja. D. Akumulátor (voliteľné príslušenstvo, ods. 14.1): zariadenie, ktoré dodáva elektrický prúd nástroju; jeho parametre a pokyny na použitie sú opísané v špecickom návode. E. Nabíjačka akumulátorov (voliteľné príslušenstvo, ods. 14.2): zariadenie, ktoré sa používa na nabíjanie akumulátora; jeho parametre a pokyny na použitie súSK - 9 opísané v špecickom návode. K dispozícii sú dva modely nabíjačky akumulátorov: E1 (rýchlonabíjačka akumulátorov); E2 (štandardná nabíjačka akumulátorov).

DÔLEŽITÁ INF. Bezpečnostné pokyny, ktoré je potrebné dodržiavať, sú opísané v kap. 2. Dôsledne dodržiavajte uvedené pokyny, aby ste sa vyhli vážnym rizikám a nebezpečenstvu. Zo skladovacích a prepravných dôvodov nie je stroj kompletne zmontovaný priamo vo výrobnom závode. Pre jeho uvedenie do prevádzky je potrebné rozbaliť jednotlivé časti a zmontovať ich podľa nasledujúcich pokynov. Vybalenie a dokončenie montáže musí byť vykonané na rovnom, pevnom povrchu, s dostatočným priestorom na manipuláciu so strojom a obalom, vždy s využitím vhodných nástrojov. Nepoužívajte stroj skôr, než vykonáte pokyny oddielu „MONTÁŽ“.

4.1 JEDNOTLIVÉ ČASTI PRE MONTÁŽ

V obale sa nachádzajú časti určené pre montáž.

1. Opatrne otvorte obal a venujte pozornosť

zabráneniu straty jednotlivých častí.

2. Prečítajte si dokumentáciu, ktorá sa

nachádza v škatuli, vrátane tohto návodu.

3. Vyberte zo škatule všetky

nenamontované súčasti.

4. Vyberte stroj zo škatule.

5. Škatuľu a obaly zlikvidujte v súlade

s miestnou legislatívou. Pred vykonaním montáže skontrolujte, či akumulátor nie je vložený do miesta svojho uloženia.

s výčnelkom (obr. 3.B) ústia výstupu vzduchu (obr. 3.C).

2. Zatlačte rúrku (obr. 3.D) tak, aby

ste ju stabilne upevnili do pohonnej jednotky, až kým nebudete počuť zacvaknutie, ktoré zaistí jeho polohu. – Pri vyberaní rúrky zatlačte tlačidlo (obr. 3.A) a vytiahnite ju. DÔLEŽITÁ INF. Zastavte stroj a vyberte akumulátor (ods. 7.2.2) pri každej demontáži fúkacej rúrky.

(ZAPÍNACÍ / VYPÍNACÍ PRVOK) Stlačením tohto tlačidla (obr. 5.A) sa zapína a vypína elektrický obvod stroja a rozsvieti sa príslušná led kontrolka (obr. 5.C). Stláčaním tlačidla rýchlosti (obr. 5.B) sa nastavuje výkon fúkania vzduchu a zapínajú sa tri zodpovedajúce kontrolky (obr. 5.D). Po prerušení pracovnej činnosti (bez vypnutia stroja) stroj pri návrate do aktívnej činnosti bude pokračovať predtým nastavenou rýchlosťou. Led kontrolky zhasnuté: elektrický obvod stroja je vypnutý. DÔLEŽITÁ INF. Počas presunov nikdy nedržte prst na tlačidle, aby sa zabránilo náhodným spusteniam. Ikonka „Výstraha“ (obr. 5.E) sa rozsvieti v prípade poruchy stroja (pozrite si tabuľku „Identikácia porúch“, ods. 13).

DÔLEŽITÁ INF. Bezpečnostné pokyny, ktoré je potrebné dodržiavať, sú opísané v kap. 2. Dôsledne dodržiavajte uvedené pokyny, aby ste sa vyhli vážnym rizikám a nebezpečenstvu.SK - 10

Pred zahájením pracovnej činnosti je nevyhnutné vykonať niektoré kontrolné a iné úkony pre zaistenie maximálnej bezpečnosti a účinnosti práce.

6.1.1 Kontrola akumulátora

Stroj je dodávaný bez akumulátora. Zakúpte si akumulátor s kapacitou vhodnou pre prevádzkové potreby a vykonajte úplné nabitie podľa pokynov uvedených v návode k akumulátoru. Zoznam akumulátorov homologovaných pre tento stroj je uvedený v tabuľke „Technické parametre“.

Vykonajte nasledujúce bezpečnostné kontroly a overte, či výsledky zodpovedajú údajom uvedeným v tabuľkách. Bezpečnostné kontroly vykonajte pred každým použitím.

6.2.1 Všeobecná kontrola

Predmet Výsledok Rukoväti (obr. 1.C) Čisté, suché, správne namontované a pevne uchytené na stroji Skrutky na stroji Riadne dotiahnuté (nepovolené) Priechody chladiaceho vzduchu Neupchaté Fúkacia rúrka (obr. 1.B) Správne nainštalovaná. Obežné koleso Žiadne stopy po poškodení Ochranné kryty Žiadne stopy po poškodení Akumulátor (obr. 1.D) Žiadne poškodenie jeho plášťa a žiadny priesak tekutiny Stroj Žiadne stopy po poškodení alebo opotrebovaní Ovládací prvok plynu (obr. 5.F) Musí sa pohybovať voľne a nenásilne. Skúšobné riadenie Žiadna poruchová vibrácia. Žiadny neobvyklý zvuk

6.2.2 Funkčná skúška stroja

prvok plynu (obr. 5.F). Dôjde k spusteniu stroja a obežné koleso sa začne otáčať.

musí automaticky a rýchlo vrátiť do neutrálnej polohy a stroj sa musí zastaviť. Ak sa ktorýkoľvek z výsledkov odlišuje od informácií uvedených v tabuľkách, nepoužívajte stroj! Doručte stroj do servisného strediska z dôvodu vykonania potrebných kontrol a opráv.

je nasmerovaná na osoby alebo na prípadné úlomky;

3. vložte akumulátor správne do miesta

jeho uloženia (ods. 7.2.3);

Počas pracovnej činnosti je potrebné pevne držať stroj pravou rukou za hornú rukoväť (obr. 4). POZNÁMKA Počas použitia je akumulátor chránený proti úplnému vybitiu ochranným zariadením, ktoré vypne stroj a zablokuje jeho činnosť. POZNÁMKA Po minúte nečinnosti sa zapnutý stroj automaticky vypne.

6.4.1 Nastavenie rýchlosti

Je vždy vhodné prostredníctvom tlačidla (obr. 5.B) nastaviť rýchlosť otáčania obežného kolesa v závislosti od druhu odstraňovaného materiálu: – nízku rýchlosť fúkania pre ľahké materiály a malé kry na trávniku; – strednú rýchlosť fúkania pre odstraňovanie trávy a lístia na asfalte a na pevnom povrchu;SK - 11 – vysoká rýchlosť fúkania (3 led zapnuté, obr. 5.D) pri materiáli s vyššou hmotnosťou ako napr. čerstvo napadaný sneh alebo hrubšie nečistoty.

6.4.2 Rady pre použitie

Postupujte pomaly a držte koncovú časť fúkacej rúrky v primeranej vzdialenosti od terénu (obr. 4). Aby sa zabránilo rozptýleniu odstraňovaného materiálu, nasmerujte prúd vzduchu na vonkajšie okraje nazhromaždeného materiálu. Nikdy nesmerujte prúd vzduchu doprostred nahromadeného materiálu.

Po zastavení stroja trvá niekoľko sekúnd, kým sa obežné koleso zastaví. Zastavte stroj: – počas presunov medzi jednotlivými pracovnými priestormi. Počas presunov nikdy nedržte ruku na ovládacom prvku plynu, aby sa zabránilo náhodnému spusteniu.

• Vyberte akumulátor z miesta jeho uloženia a nechajte ho nabiť (ods. 7.2.2).

• Pred umiestnením stroja v akomkoľvek prostredí nechajte vychladnúť motor.

• Vyčistite ho (ods. 7.3).

• Skontrolujte, či žiadne súčasti nie sú uvoľnené alebo poškodené. V prípade potreby vymeňte poškodené komponenty a dotiahnite povolené skrutky a svorníky alebo sa obráťte na autorizované servisné stredisko. DÔLEŽITÁ INF. Vždy vyberte akumulátor (ods. 7.2.2) , ak sa stroj nepoužíva, alebo ak je ponechaný bez dozoru.

DÔLEŽITÁ INF. Bezpečnostné pokyny, ktoré je potrebné dodržiavať, sú opísané v kap. 2. Dôsledne dodržiavajte uvedené pokyny, aby ste sa vyhli vážnym rizikám a nebezpečenstvu. Pred akýmkoľvek zásahom údržby:

• odopnite akumulátor z jeho uloženia a nechajte ho nabiť (ods. 7.2.2);

• pred umiestnením stroja v akomkoľvek prostredí nechajte vychladnúť motor;

• používajte vhodný odev, pracovné rukavice a ochranné okuliare;

• prečítajte si príslušný návod. Upozornenie! Nebezpečenstvo poranenia spôsobeného pohyblivými časťami stroja! – Intervaly údržby a jednotlivé úkony sú zhrnuté v tabuľke „Tabuľka údržby“ (pozri kap. 12). Informácie v tabuľke majú pomôcť zachovať účinnosť a bezpečnostnú úroveň vášho stroja. Sú v nej zhrnuté základné úkony s uvedením intervalu, s ktorým má byť každý z nich vykonaný. Vykonajte príslušný úkon podľa toho, ktorý z dvoch termínov ne vykonanie údržby nastane ako prvý. – Použitie neoriginálnych náhradných dielov a príslušenstva by mohlo mať negatívne dopady na činnosť a na bezpečnosť stroja. Výrobca odmieta akúkoľvek zodpovednosť v prípade ublíženia na zdraví osôb a škôd na majetku, spôsobených uvedenými výrobkami. – Originálne náhradné diely sú dodávané dielňami servisnej služby a autorizovanými predajcami. DÔLEŽITÁ INF. Všetky úkony údržby a nastavovania, ktoré sú opísané v tomto návode, musia byť vykonané vaším Predajcom alebo Špecializovaným strediskom.

Výdrž akumulátora (a teda aj povrch, na ktorom bude možné vykonať potrebnú pracovnú činnosť pred opätovným nabíjaním) podmieňujú hlavne:

• správanie sa obsluhy, ktorá by sa mala vyhnúť: – častému zapínaniu a vypínaniu stroja počas pracovnej činnosti; – rýchlosť otáčania obežného kolesa, ktorá je nevhodná pre druh odstraňovaného materiálu (ods. 6.4.1).SK - 12 Pre optimalizáciu výdrže akumulátora je vždy vhodné:

• nastaviť rýchlosť otáčania obežného kolesa, ktorá je primeraná pre druh odstraňovaného materiálu. V prípade, že chcete použiť stroj na dlhšiu dobu, ako umožňuje štandardný akumulátor, je potrebné:

• zakúpiť druhý štandardný akumulátor a okamžite vymeniť vybitý akumulátor, bez ohrozenia plynulosti použitia;

• zakúpiť akumulátor s predĺženou výdržou v porovnaní so štandardným akumulátorom (ods. 14.1).

7.2.2 Vybratie a nabitie akumulátora

1. Stlačte poistné tlačidlo, ktoré sa nachádza

v priestore pre akumulátor (obr. 6.A) a vyberte akumulátor (obr. 6.B);

2. vložte akumulátor (obr. 7.A) do miesta jeho

7.B) do zásuvky elektrickej siete s napätím, ktorého hodnota zodpovedá napätiu uvedenému na štítku;

4. Dbajte na to, aby bol akumulátor stále

úplne nabitý. Pri jeho nabíjaní sa riaďte pokynmi uvedenými v samostatnom návode k akumulátoru/nabíjačke akumulátora. POZNÁMKA Akumulátor je vybavený ochranou, ktorá zabráni jeho nabitiu, keď teplota nie je v rozmedzí od 0 do 45 °C. POZNÁMKA Akumulátor môže byť nabitý kedykoľvek, tiež čiastočne, bez rizika jeho poškodenia.

1. vyberte akumulátor (obr. 8.A) z miesta jeho

8.B) zo zásuvky elektrickej siete;

3. vložte akumulátor (obr. 9.A) do jeho

uloženia tak, že ho zatlačíte na doraz, dokiaľ nebudete počuť „kliknutie“, pri ktorom dôjde k zaisteniu akumulátora v určenej polohe a k zopnutiu elektrického kontaktu;

• Odstráňte akúkoľvek stopu vlhkosti jemnou a suchou handrou. Vlhkosť môže spôsobiť riziko zásahu elektrickým prúdom.

• Nepoužívajte agresívne čistiace prostriedky, ani rozpúšťadlá na čistenie plastových súčastí alebo rukovätí.

• Nepoužívajte prúd vody, aby ste nezamočili motor a elektrické komponenty.

• Udržujte obežné koleso vždy v čistom stave a bez prachu a úlomkov tak, že ho vyfúkate stlačeným vzduchom cez mriežku. Nestriekajte na obežné koleso vodu.

• Aby sa zabránilo prehriatiu a poškodeniu motora nebo akumulátora, vždy sa uistite, že sú mriežky pre nasávanie chladiaceho vzduchu čisté, a že nie sú upchaté nečistotami.

7.4 UPEVŇOVACIE MATICE A SKRUTKY

• Zachovajte stav skrutiek a matíc dotiahnutý, aby ste mohli byť stále istí bezpečnou činnosťou stroja.

• Pravidelne kontrolujte riadne upevnenie rukovätí.

DÔLEŽITÁ INF. Bezpečnostné pokyny, ktoré je potrebné dodržiavať počas skladovania, sú opísané v odseku 2.4. Dôsledne dodržiavajte uvedené pokyny, aby ste sa vyhli vážnym rizikám a nebezpečenstvu.

8.1 USKLADNENIE STROJA

Keď sa chystáte stroj uskladniť:

1. odopnite akumulátor z jeho uloženia

a nechajte ho nabiť (ods. 7.2.2);

2. pred umiestnením stroja v akomkoľvek

prostredí nechajte vychladnúť motor;

3. vyčistite ho (ods. 7.3);

4. skontrolujte, či žiadne súčasti nie

sú uvoľnené alebo poškodené. V prípade potreby vymeňte poškodené komponenty a dotiahnite povolené skrutky a matice alebo sa obráťte na autorizované servisné stredisko;SK - 13

– v suchom prostredí; – chránený pred poveternostnými vplyvmi; – na mieste, ktoré nie je prístupné deťom; – Pred uskladnením stroja sa uistite, že ste odložili kľúče alebo náradie použité pri údržbe.

8.2 USKLADNENIE AKUMULÁTORA

Akumulátor je potrebné uchovávať v tieni, v chlade a v prostrediach bez výskytu vlhkosti. POZNÁMKA V prípade dlhšej nečinnosti nabite akumulátor každé dva mesiace, aby sa predĺžila jeho životnosť.

9. MANIPULÁCIA A PREPRAVA

Vždy, keď je potrebné manipulovať so strojom alebo ho prepravovať, je potrebné: – zastavte stroj (ods. 6.5); – odopnite akumulátor z jeho uloženia a nechajte ho nabiť (ods. 7.2.2); – stroj uchopte výhradne za rukoväti a nasmerujte rúrky tak, aby neprekážali. Pri preprave stroja na kamióne je potrebné: – odmontujte rúrky; – náležite zaistite stroj lanami alebo reťazami; – umiestnite stroj tak, aby nepredstavoval pre nikoho nebezpečenstvo.

10. SERVISNÁ SLUŽBA A OPRAVY

Tento návod poskytuje všetky pokyny, potrebné pre obsluhu stroja a pre správnu základnú údržbu, ktorú môže vykonávať používateľ. Všetky úkony údržby a nastavovania, ktoré nie sú opísané v tomto návode, musia byť vykonávané vaším predajcom alebo špecializovaným strediskom, ktoré disponuje potrebnými znalosťami a vybavením, potrebným na správne vykonanie uvedených úkonov, pri dodržaní pôvodnej bezpečnostnej úrovne stroja. Úkony vykonávané v neautorizovaných dielňach alebo úkony vykonávané nekvalikovaným personálom budú mať za následok ukončenie platnosti Záruky a zrušenie akejkoľvek povinnosti alebo zodpovednosti Výrobcu.

• Opravy a údržbu v záruke môžu vykonávať len autorizované servisné dielne.

• Autorizované servisné dielne používajú výhradne originálne náhradné diely. Originálne náhradné diely a príslušenstvo boli vyvinuté špecicky pre dané stroje.

• Nie sú povolené neoriginálne náhradné diely a príslušenstvo; Použitie neoriginálnych náhradných dielov a príslušenstva ohrozuje bezpečnosť stroja a zbavuje výrobcu akejkoľvek povinnosti alebo zodpovednosti.

• Odporúča sa zveriť stroj raz ročne autorizovanej servisnej dielni kvôli vykonaniu údržby, servisu a kontroly bezpečnostných zariadení.

11. ZÁRUČNÉ PODMIENKY

Záruka sa vzťahuje na všetky chyby materiálu a na výrobné chyby. Používateľ bude musieť pozorne sledovať všetky pokyny dodané v priloženej dokumentácii. Záruka sa nevzťahuje na škody spôsobené:

• chýbajúcim zoznámením sa so sprievodnou dokumentáciou;

• nevhodným alebo nedovoleným použitím a montážou;

• použitím neoriginálnych náhradných dielov;

• použitím príslušenstva, ktoré nebolo dodané alebo schválené výrobcom. Táto záruka sa nevzťahuje na:

• bežné opotrebovanie spotrebných materiálov;

• bežné opotrebovanie. Kupujúci je chránený zákonnými predpismi v danej krajine. Práva kupujúceho vyplývajúce z vlastných národných zákonov nie sú žiadnym spôsobom obmedzené touto zárukou.SK - 14

Čistenie stroja a motora Po každom použití ods. 7.3 Kontrola prípadného poškodenia stroja. V prípade potreby sa obráťte na autorizované servisné stredisko. Po každom použití -

ovládacieho prvku plynu nedochádza k spusteniu stroja Chýba akumulátor, alebo nie je správne vložený Uistite sa, že je akumulátor správne umiestnený (ods. 7.2.3) Vybitý akumulátor Skontrolujte stav nabitia akumulátora a podľa potreby ho dobite (ods. 7.2.2) Ovládací prvok plynu je chybný alebo je poškodený fúkač Nepoužívajte stroj. Okamžite zastavte stroj, vyberte akumulátor a obráťte sa na Stredisko servisnej služby.

2. Zastavenie motora

počas pracovnej činnosti Akumulátor nie je správne vložený Uistite sa, že je akumulátor správne umiestnený (ods. 7.2.3) Vybitý akumulátor Skontrolujte stav nabitia akumulátora a podľa potreby ho dobite (ods. 7.2.2)

otáča, ale z fúkacej rúrky nevychádza vzduch Fúkacia rúrka je zablokovaná alebo upchatá Zastavte stroj, vyberte akumulátor a odstráňte prípadné upchatie.

alebo vibrácie počas pracovnej činnosti Povolené alebo poškodené súčasti Zastavte stroj, vyberte akumulátor a: – skontrolujte škody; – skontrolujte, či niektoré časti nie sú uvoľnené a podľa potreby ich dotiahnite; – zabezpečte opravu alebo výmenu poškodených častí za časti s ekvivalentnými parametrami.

5. Zo stroja vychádza

počas jeho použitia dym Je poškodený fúkač. Nepoužívajte stroj. Okamžite zastavte stroj, vyberte akumulátor a obráťte sa na Stredisko servisnej služby.

6. Kapacita akumulátora

je nedostatočná Náročné podmienky použitia s vyšším prúdovým odberom Optimalizujte použitie (ods. 7.2.1) Akumulátor s nízkym výkonom s ohľadom na prevádzkové nároky Použite druhý akumulátor alebo akumulátor s vyšším výkonom (ods. 14.1) Pokles kapacity akumulátora Zakúpte si nový akumulátorSK - 15 PROBLÉM PRAVDEPODOBNÁ PRÍČINA RIEŠENIE

7. Nabíjačka akumulátora

nenabíja akumulátor Akumulátor nie je správne vložený do nabíjačky akumulátora Skontrolujte, či je vloženie správne (ods. 7.2.3) Nevhodné podmienky prostredia Nabíjajte v prostredí s vhodnou teplotou (pozri návod k akumulátoru/ nabíjačke akumulátora) Znečistené kontakty Očistite kontakty Chýba napätie pre nabíjačku akumulátora Skontrolujte, či je zástrčka riadne zasunutá a či je v zásuvke elektrickej siete prúd Chybná nabíjačka akumulátora Vymeňte ju za originálny náhradný diel Ak problém pretrváva, preštudujte si návod k akumulátoru/nabíjačke akumulátora

5.E) trvalo svieti Zlyhala autokontrola Nepoužívajte stroj. Okamžite zastavte stroj, vyberte akumulátor a obráťte sa na Stredisko servisnej služby.

9. Kontrolka (obr. 5.E) bliká

Chyba komunikácie akumulátora Nepoužívajte stroj. Okamžite zastavte stroj, vyberte akumulátor a obráťte sa na Stredisko servisnej služby. Rotor je zablokovaný Nepoužívajte stroj. Okamžite zastavte stroj, vyberte akumulátor a obráťte sa na Stredisko servisnej služby. Prúdové preťaženie Optimalizujte používanie stroja. Prehriate PCB Nepoužívajte stroj. Okamžite zastavte stroj, vyberte akumulátor a obráťte sa na Stredisko servisnej služby. Ak problémy pretrvávajú aj po vykonaní vyššie uvedených úkonov, obráťte sa na vášho Predajcu.

K dispozícii sú akumulátory rôznej kapacity, aby sa bolo možné prispôsobiť rôznym prevádzkovým potrebám (obr. 10). Zoznam akumulátorov homologovaných pre tento stroj je uvedený v tabuľke „Technické parametre“.

ES vyhlásenie o zhode (Smernica o Strojných zariadeniach 2006/42/ES, Príloha II, časť A)

2. Vyhlasuje na vlastnú zodpovednosť, že stroj:

Prenosný záhradný Fúkač-Vysávač / fúkanie / vysávanie a) Typ / Základný model b) Mesiac / Rok výroby c) Výrobné číslo d) Motor: akumulátor

ES vyhlásenie o zhode (Smernica o Strojných zariadeniach 2006/42/ES, Príloha II, časť A)

1. Spoločnosť2. Vyhlasuje na vlastnú zodpovednosť, že stroj:

Prenosný záhradný Fúkač-Vysávač / fúkanie / vysávanie a) Typ / Základný model b) Mesiac / Rok výroby c) Výrobné číslo d) Motor: akumulátor 3. Je v zhode s nariadeniami smerníc: e) Certifikačný orgán f) Skúška typu ES 4. Odkaz na Harmonizované normy g) Nameraná úroveň akustického výkonu h) Zaručená úroveň akustického výkonu l) Prúd vzduchu n) Osoba autorizovaná na vytvorenie Technického spisu: o n) Miesto a Dátum RO ( Traducerea manualului fabricantului)
