MANUALE UTENTE XL 61 Master

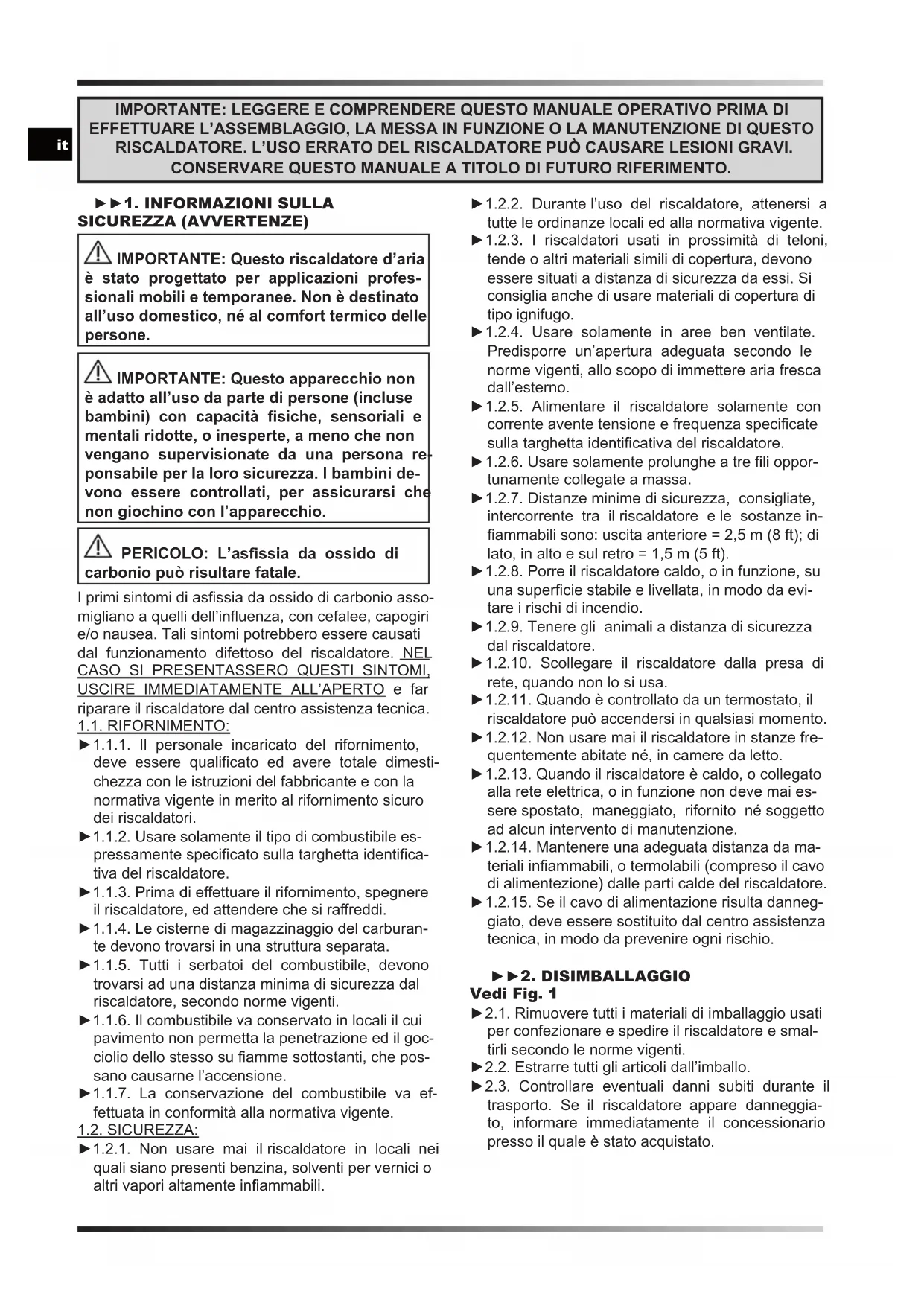

▶▶1. INFORMAZIONI SULLA SICUREZZA (AVVERTENZE)

⚠️ IMPORTANTE: Questo riscaldatore d'aria è stato progettato per applicazioni professionali mobili e temporanee. Non è destinato all'uso domestico, né al comfort termico delle persone.

⚠️ IMPORTANTE: Questo apparecchio non è adatto all'uso da parte di persone (incluse bambini) con capacità fisiche, sensoriali e mentali ridotte, o inesperte, a meno che non vengano supervisionate da una persona responsabile per la loro sicurezza. I bambini devono essere controllati, per assicurarsi che non giochi con l'apparecchio.

PERICOLO: L'asfissia da ossido di carbonio può risultare fatale.

I primi sintomi di asfissia da ossido di carbonio assomigliano a quelli dell'influenza, con cefalee, capogiri e/o nausea. Tali sintomi potrebbero essere causati dal funzionamento difettoso del riscaldatore. NEL CASO SI PRESENTASSERO QUESTI SINTOMI, USCIRE IMMEDIATAMENTE ALL'APERTO e far riparare il riscaldatore dal centro assistenza tecnica. 1.1. RIFORNIMENTO:

▶1.1.1. Il personale incaricato del rifornimento, deve essere qualificato ed avere totale dimestichezza con le istruzioni del fabbricante e con la normativa vigente in merito al rifornimento sicuro dei riscaldatori.
▶1.1.2. Usare solamente il tipo di combustibile espressamente specificato sulla targhetta identificativa del riscaldatore.
▶1.1.3. Prima di effettuare il rifornimento, spegnere il riscaldatore, ed attendere che si raffreddi.
▶1.1.4. Le cisterne di magazzinaggio del carburante devono trovarsi in una struttura separata.
▶1.1.5. Tutti i serbatoi del combustibile, devono trovarsi ad una distanza minima di sicurezza dal riscaldatore, secondo norme vigenti.
▶1.1.6. Il combustibile va conservato in locali il cui pavimento non permetta la penetrazione ed il gocciolio dello stesso su fiamme sottostanti, che possano causarne l'accensione.
▶1.1.7. La conservazione del combustibile va effettuata in conformità alla normativa vigente.

1.2. SICUREZZA:

▶1.2.1. Non usare mai il riscaldatore in locali nei quali siano presenti benzina, solventi per vernici o altri vapori altamente infiammabili.

▶1.2.2. Durante l'uso del riscaldatore, attenersi a tutte le ordinanze locali ed alla normativa vigente.
1.2.3. I riscaldatori usati in prossimità di teloni, tende o altri materiali simili di copertura, devono essere situati a distanza di sicurezza da essi. Si consiglia anche di usare materiali di copertura di tipo ignifugo.
▶1.2.4. Usare solamente in aree ben ventilate. Predisporre un'apertura adeguata secondo le norme vigenti, allo scopo di immettere aria fresca dall'esterno.
▶1.2.5. Alimentare il riscaldatore solamente con corrente avente tensione e frequenza specificate sulla targhetta identificativa del riscaldatore.
▶1.2.6. Usare solamente prolunghe a tre fili opportunamente collegate a massa.
▶1.2.7. Distanze minime di sicurezza, consigliate, intercorrente tra il riscaldatore e le sostanze infiammabili sono: uscita anteriore = 2,5 m (8 ft); di lato, in alto e sul retro = 1,5 m (5 ft).
▶1.2.8. Porre il riscaldatore caldo, o in funzione, su una superficie stabile e livellata, in modo da evitare i rischi di incendio.
▶1.2.9. Tenere gli animali a distanza di sicurezza dal riscaldatore.
▶1.2.10. Scollegare il riscaldatore dalla presa di rete, quando non lo si usa.
▶1.2.11. Quando è controllato da un termostato, il riscaldatore può accendersi in qualsiasi momento.
▶1.2.12. Non usare mai il riscaldatore in stanze frequentemente abitate né, in camere da letto.
▶1.2.13. Quando il riscaldatore è caldo, o collegato alla rete elettrica, o in funzione non deve mai essere spostato, maneggiato, rifornito né soggetto ad alcun intervento di manutenzione.
▶1.2.14. Mantenere una adeguata distanza da materiali infiammabili, o termolabili (compreso il cavo di alimentezione) dalle parti calde del riscaldatore.
▶1.2.15. Se il cavo di alimentazione risulta danneggiato, deve essere sostituito dal centro assistenza tecnica, in modo da prevenire ogni rischio.

▶▶2. DISIMBALLAGGIO

Vedi Fig. 1

▶2.1. Rimuovere tutti i materiali di imballaggio usati per confezionare e spedire il riscaldatore e smaltirli secondo le norme vigenti.
▶2.2. Estrarre tutti gli articoli dall'imballo.
▶2.3. Controllare eventuali danni subiti durante il trasporto. Se il riscaldatore appare danneggia-to, informare immediatamente il concessionario presso il quale è stato acquistato.

▶▶3. COMBUSTIBILE

AVVERTENZA: Il riscaldatore funziona con DIESEL o KEROSENE.

Usare solamente diesel o kerosene, per evitare rischi di incendio o di esplosione. Non fare mai uso di benzina, nafta, solventi per vernici, alcool o altri combustibili altamente infiammabili.

Usare additivi antigelo non tossici in caso di temperature molto basse.

L'aria necessaria per garantire una corretta combustione viene prodotta dalla rotazione di una ventola interna al bruciatore. Il flusso d'aria esce dal canotto del bruciatore e si miscela con il combustibile che viene polverizzato da un ugello ad una elevata pressione. Il combustibile polverizzato dall'ugello è garantito da una pompa elettrica che aspira il combustibile dal serbatoio e lo spinge ad alta pressione all'ugello.

▶▶5. FUNZIONAMENTO

AVVERTENZA: Leggere attentamente le FORMAZIONI SULLA SICUREZZA", prima accendere il riscaldatore.

IMPORTANTE: Dopo la prima mancata ensione del riscaldatore, verificare la enza di combustibile nel serbatoio, ficare che il filtro del combustibile sia o e verificare che il riscaldatore sia zionato su una superficie piana e stabile.

IMPORTANTE: Il presente dispositivo è iscaldatore a infrarossi. Riscalda oggetti, l'aria.

▶5.1.1. Seguire tutte le istruzioni relative alla sicurezza.
▶5.1.2. Controllare la presenza di combustibile nel serbatoio.
▶5.1.3. Chiudere il tappo del serbatoio.
▶5.1.4. Collegare la spina di alimentazione alla rete elettrica (VEDERE TENSIONE IN "TABELLA DATI TECNICI").
5.1.5. Portare l'interruttore "ON/OFF" in posizione "ON" (I) (A Fig. 3). Il riscaldatore dovrebbe accendersi entro pochi secondi. Se il riscaldatore non si avvia consulta il paragrafo individuazione problema (Parag. 10).

N.B.: IN CASO DI SPEGNIMENTO DEL RISCALDATORE DOVUTO ALL'ESAURIMENTO DEL COMBUSTIBILE, SPEGNERE IL

RISCALDATORE, RABBOCCARE IL SERBATOIO E RIACCENDERLO (VEDI PARAG. 5.1.).

▶▶5.2. SPEGNIMENTO DEL RISCALDATORE:

ATTENZIONE: NON TOGLIERE LA SIONE O SCOLLEGARE IL CAVO DI ENTAZIONE FINO AL COMPLETO TREDAMENTO DEL RISCALDATORE (5 min.).

▶5.2.1. Portare l'interruttore "ON/OFF" in posizione "OFF" (0) (A Fig. 3).

Rimuovere il tappo collegato al riscaldatore e connettere il termostato ambiente (optional) (C Fig. 3).

▶▶6. PULIZIA FILTRO COMBUSTIBILE

Vedi Fig. 4

A SECONDA DELLA QUALITA' DEL COMBUSTIBILE CHE VIENE IMPIEGATO, PUO' RENDERSI NECESSARIA LA PULIZIA DEL FILTRO.

▶6.1. Rimuovere il tappo posizionato sul serbatio (A Fig. 4).
▶6.2. Estrarre il filtro dal serbatoio.
▶6.3. Svitare il dado (B Fig. 4).
▶6.4. Sfilare il filtro (C Fig. 4).
▶6.5. Pulire il filtro con combustibile pulito, facendo attenzione a non danneggiarlo.
▶6.6. Rimontare il filtro nel serbatoio.

▶▶7. CONSERVAZIONE E

TRASPORTO

AL FINE DI CONSERVARE E/O TRASPORTARE AL MEGLIO IL RISCALDATORE, SI CONSIGLIA DI SEGUIRE LA PROCEDURA SEGUENTE:

▶7.1. Svuotare il serbatoio dal combustibile.
▶7.2. Se si nota la presenza di residui, versare combustibile pulito nel serbatoio e scaricare nuovamente.
▶7.3. Chiudere il tappo del serbatoio e smaltire il combustibile in modo appropriato e secondo le norme vigenti.
▶7.4. Al fine di conservare al meglio il riscaldatore, si consiglia di mantenerlo in posizione livellata, per evitare la fuoriuscita del combustibile e di conservalo in un luogo asciutto, e al riparo da possibili danni esterni.

▶▶8. ERRORI DISPLAY

Vedi B Fig. 3

it

ERRORE	CAUSA SOLUZIONE
F0	ERRORE OPERATIVO
	1. L'interuttore "ON/OFF" è in posizione "ON" (I) quando il riscaldatore viene collegato alla rete elettrica	1. Dopo aver scollegato il riscaldatore dalla rete elettrica posizionare l'interrutore in posizione "OFF" (0), ricollegare la spina alla rete elettrica e portare l'interuttore in posizione "ON" (I)
F1	ERRORE FOTOCELLULA
	1. Mancanza combustibile2. Combustibile sporco3. Fotocellula sporca o diffettosa4. Filtro combustibile sporco5. Errore accensione	1. Posizionare l'interrutore in posizione "OFF" (0) e riempire il serbatoio di carburante2. Posizionare l'interrutore in posizione "OFF" (0), svuotare e riempire il serbatoio di carburante. Pulire il filtro con combustibile pulito, facendo attenzione a non danneggiarlo (VEDI PARAG. 6)3. Rivolgersi al centro di assistenza4. VEDI PARAG. 65. Rivolgersi al centro di assistenza
F2	ERRORE SENSORE CONTROLLO TEMPERATURA
	1. Terminale interrotto2. Sensore difettoso	1. Rivolgersi al centro di assistenza2. Rivolgersi al centro di assistenza
F3	ERRORE TERMOSTATO
	1. Riscaldatore in sovratemperatura interna2. Intervento sensore antitilting	1. Spegnere il riscaldatore, ed attendere il completo raffreddamento del riscaldatore2. Posizionare il riscaldatore su una superficie piana e stabile
F4	TENSIONE NON ADEGUATA
	1. Tensione non adeguata 1. Verificare la corretta tensione del vostro impianto
FF	MANCATA ACCENSIONE PER TRE TENTATIVI
	1. Mancanza combustibile2. Filtro combustibile sporco3. Fotocellula sporca o diffettosa4. Ugello sporca o diffettosa5. Intervento sensore antitilting	1. Rivolgersi al centro di assistenza2. Rivolgersi al centro di assistenza3. Rivolgersi al centro di assistenza4. Rivolgersi al centro di assistenza5. Rivolgersi al centro di assistenza
[ ]	RISCALDATORE IN STAND-BY
	1. Termostato collegato2. Passaggio dall'alimentazione a cavo alla batteria	1. Temperatura del termostato impostata sotto la temperatura ambiante2. Riaccensione automatica

▶▶9. PROGRAMMA DI MANUTENZIONE PREVENTIVA

AVVERTENZA: PRIMA SI EFFETTUARE QUALSIASI MANUTENZIONE O RIPARAZIONE, SCOLLEGARE IL CAVO DI ALIMENTAZIONE DALLA RETE ELETTRICA, ED ASSICURARSI CHE IL RISCALDATORE SIA FREDDO.

SE SI UTILIZZA IL RISCALDATORE IN AMBIENTI PARTICOLARMENTE POLVEROSI, È NECESSARIO FARE UNA MANUTENZIONE E UNA PULIZIA PIÙ FREQUENTE.

COMPONENTE FREQUENZA MANUTENZIONE PROCEDURA MANUTEZIONE

Serbatoio del combustibile	Pulire ogni 150-200 ore di lavoro o a seconda delle necessità	Svuotare e risciacquare il serbatoio con combustibile pulito
Ugello Pulire o sostituire una volta per stagione di lavoro o a seconda delle necessità		Rivolgersi al centro di assistenza
Fotocellula Pulire una volta per stagione di lavoro o a seconda delle necessità		Rivolgersi al centro di assistenza
Filtro del combustibile	Pulire o sostituire due volte per stagione di lavoro o a seconda delle necessità	Pulire il filtro con del combustibile pulito
Accenditore Pulire o sostituire ogni 1.000 ore di lavoro o a seconda delle necessità		Rivolgersi al centro di assistenza

Pale della ventola Pulire a seconda delle necessità Rivolgersi al centro di assistenza

▶▶10. INDIVIDUAZIONE PROBLEMA

PROBLEMA POSSIBILE CAUSA POSSIBILE SOLUZIONE

Il riscaldatore non parte	1. Riscaldatore in blocco2. Interruttore in posizione “OFF” (0)3. Mancanza tensione4. Cavo di alimentazione interrotto5. Scheda di controllo in blocco6. Impostazione errata del termostato ambiente7. Limite sensore temperatura intervenuto8. Fusibile guasto	1. Spegnere e riaccendere il riscaldatore2. Portare l'interruttore in posizione “ON” (I)3A. Inserire correttamente il cavo di alimentazione alla presa di rete elettrica3B. Verificare l'impianto di rete3C. Rivolgersi al centro di assistenza4. Rivolgersi al centro di assistenza5A. Spegnere e riaccendere il riscaldatore5B. Identificare l'errore su display5C. Rivolgersi al centro di assistenza6. Agire sul termostato ambiente, portandolo ad una temperatura superiore a quella dell'ambiente di lavoro7A. Attendere almeno dieci minuti e riprovare la fase di accensione7B. Rivolgersi al centro di assistenza8. Rivolgersi al centro di assistenza
Il motore/ pompa parte ma la fiamma non si innesca	1. Mancanza combustibile2. Accenditore sporco3. Filtro combustibile sporco4. Ugello sporco5. Fotocellula sporca, difettosa o non installata correttamente6. Presenza di sostanze estranee nel serbatoio7. Elettrodi consumati o a distanza errata	1. Spegnere il riscaldatore, rabbocare il serbatoio di combustibile e riaccenderlo2. Rivolgersi al centro di assistenza3. Pulire il filtro con del combustibile pulito4. Rivolgersi al centro di assistenza5. Rivolgersi al centro di assistenza6. Svuotare e riempire il serbatoio con carburante pulito7. Rivolgersi al centro di assistenza
La ventola è bloccata o gira lentamente	1. Motore guasto 1. Rivolgersi al centro di assistenza

Davide Besnati (CEO Dantherm S.p.A.)

UKCA CONFORMITY CERTIFICATE	UKCA
UKCA CONFORMITY CERTIFICATEDANTHERM S.p.A. Via Gardesana 11, -37010- Pastrengo (VR), ITALYProduct:
XL 61
We declare that it is compliant with:2014/30/EU, 2014/35/EUBS EN 62233:2008, BS EN 61000-3-2:2014, BS EN 61000-3-3:2013,BS EN 55014-1:2017+A11:2020, BS EN 55014-2:2015, BS EN 60335-1:2012+A2:2019, BS EN 60335-2-102:2006+A2:2016Pastrengo, 2023Davide Besnati (CEO Dantherm S.p.A.)

UKCA CONFORMITY CERTIFICATE

UK CA

NOTE:

-Questo prodotto è stato progettato e fabbricato con materiali e componenti di alta qualità, che possono essere riciclati e riutilizzati. -Quando ad un prodotto è attaccato il simbolo del bidone con le ruote segnato da una croce, significa che il prodotto è tutelato dalla Direttiva Europea 2012/19/UE.

-Si prega di informarsi in merito al sistema locale di raccolta differenziata per i prodotti elettrici ed elettronici.

-Rispettare le norme locali in vigore e non smaltire i prodotti vecchi nei normali rifiuti domestici. Il corretto smaltimento del prodotto aiuta ad evitare possibili conseguenze negative per la salute dell'ambiente e dell'uomo.
