MODE D'EMPLOI XL 61 Master

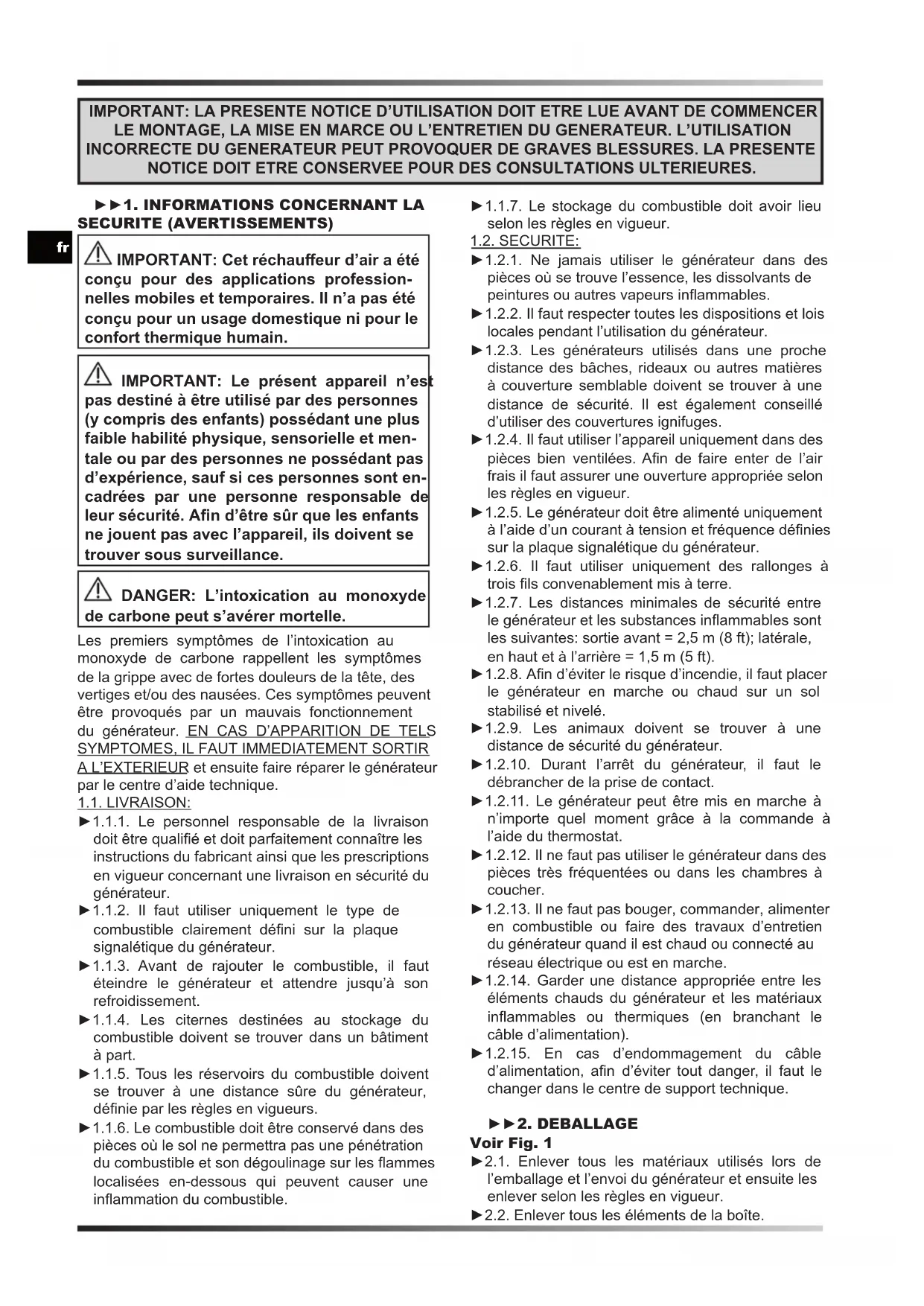

SECURITE (AVERTISSEMENTS) IMPORTANT: Cet réchau󰀨eur d’air a été conçu pour des applications profession- nelles mobiles et temporaires. Il n’a pas été conçu pour un usage domestique ni pour le confort thermique humain. IMPORTANT: Le présent appareil n’est pas destiné à être utilisé par des personnes (y compris des enfants) possédant une plus faible habilité physique, sensorielle et men- tale ou par des personnes ne possédant pas d’expérience, sauf si ces personnes sont en- cadrées par une personne responsable de leur sécurité. An d’être sûr que les enfants ne jouent pas avec l’appareil, ils doivent se trouver sous surveillance.

DANGER: L’intoxication au monoxyde

de carbone peut s’avérer mortelle. Les premiers symptômes de l’intoxication au monoxyde de carbone rappellent les symptômes de la grippe avec de fortes douleurs de la tête, des vertiges et/ou des nausées. Ces symptômes peuvent être provoqués par un mauvais fonctionnement du générateur. EN CAS D’APPARITION DE TELS

SYMPTOMES, IL FAUT IMMEDIATEMENT SORTIR

A L’EXTERIEUR et ensuite faire réparer le générateur par le centre d’aide technique. 1.1. LIVRAISON: ►1.1.1. Le personnel responsable de la livraison doit être qualié et doit parfaitement connaître les instructions du fabricant ainsi que les prescriptions en vigueur concernant une livraison en sécurité du générateur. ►1.1.2. Il faut utiliser uniquement le type de combustible clairement déni sur la plaque signalétique du générateur. ►1.1.3. Avant de rajouter le combustible, il faut éteindre le générateur et attendre jusqu’à son refroidissement. ►1.1.4. Les citernes destinées au stockage du combustible doivent se trouver dans un bâtiment à part. ►1.1.5. Tous les réservoirs du combustible doivent se trouver à une distance sûre du générateur, dénie par les règles en vigueurs. ►1.1.6. Le combustible doit être conservé dans des pièces où le sol ne permettra pas une pénétration du combustible et son dégoulinage sur les ammes localisées en-dessous qui peuvent causer une inammation du combustible. ►1.1.7. Le stockage du combustible doit avoir lieu selon les règles en vigueur. 1.2. SECURITE: ►1.2.1. Ne jamais utiliser le générateur dans des pièces où se trouve l’essence, les dissolvants de peintures ou autres vapeurs inammables. ►1.2.2. Il faut respecter toutes les dispositions et lois locales pendant l’utilisation du générateur. ►1.2.3. Les générateurs utilisés dans une proche distance des bâches, rideaux ou autres matières à couverture semblable doivent se trouver à une distance de sécurité. Il est également conseillé d’utiliser des couvertures ignifuges. ►1.2.4. Il faut utiliser l’appareil uniquement dans des pièces bien ventilées. An de faire enter de l’air frais il faut assurer une ouverture appropriée selon les règles en vigueur. ►1.2.5. Le générateur doit être alimenté uniquement à l’aide d’un courant à tension et fréquence dénies sur la plaque signalétique du générateur. ►1.2.6. Il faut utiliser uniquement des rallonges à trois ls convenablement mis à terre. ►1.2.7. Les distances minimales de sécurité entre le générateur et les substances inammables sont les suivantes: sortie avant = 2,5 m (8 ft); latérale, en haut et à l’arrière = 1,5 m (5 ft). ►1.2.8. An d’éviter le risque d’incendie, il faut placer le générateur en marche ou chaud sur un sol stabilisé et nivelé. ►1.2.9. Les animaux doivent se trouver à une distance de sécurité du générateur. ►1.2.10. Durant l’arrêt du générateur, il faut le débrancher de la prise de contact. ►1.2.11. Le générateur peut être mis en marche à n’importe quel moment grâce à la commande à l’aide du thermostat. ►1.2.12. Il ne faut pas utiliser le générateur dans des pièces très fréquentées ou dans les chambres à coucher. ►1.2.13. Il ne faut pas bouger, commander, alimenter en combustible ou faire des travaux d’entretien du générateur quand il est chaud ou connecté au réseau électrique ou est en marche. ►1.2.14. Garder une distance appropriée entre les éléments chauds du générateur et les matériaux inammables ou thermiques (en branchant le câble d’alimentation). ►1.2.15. En cas d’endommagement du câble d’alimentation, an d’éviter tout danger, il faut le changer dans le centre de support technique. ►►2. DEBALLAGE Voir Fig. 1 ►2.1. Enlever tous les matériaux utilisés lors de l’emballage et l’envoi du générateur et ensuite les enlever selon les règles en vigueur. ►2.2. Enlever tous les éléments de la boîte.

zh►2.3. Vérier les éventuels endommagements qui ont eu lieu pendant le transport. Si le générateur semble être endommagé, il faut immédiatement prévenir le magasin où il a été acheté. ►►3. COMBUSTIBLE ATTENTION: Le générateur fonctionne seulement avec un combustible DIESEL ou KEROSENE. An d’éviter le risque d’incendie ou d’explosion, il faut utiliser uniquement le combustible diesel ou kérosène. Ne jamais utiliser d’essence, de pétrole, de dissolvants, d’alcools ou autres combustibles inammables. En cas de très basses températures, il faut utiliser des additifs intoxiques contre le gel. ►►4. CONDITIONS DE FONCTIONNEMENT Voir Fig. 2 L’air indispensable à l’assurance d’une combustion correcte est créé grâce à la rotation du rotor intérieur vers le brûleur. Le ux d’air sort du tube du brûleur et se mélange avec le combustible qui est pulvérisé par la tuyère sous une haute pression. Le combustible pulvérisé par la tuyère est protégé par une pompe électrique qui aspire le combustible du réservoir et le pousse sous une haute pression vers la tuyère. ►►5. FONCTIONNEMENT ATTENTION: Avant de mettre en marche le générateur il faut lire avec attention les «INFORMATIONS AU SUHET DE LA SECURITE». IMPORTANT: Après le premier échec de démarrage du chau󰀨age, contrôler la présence de carburant de le réservoir, vérier que le ltre du combustible soit propre et vérier que le chau󰀨age soit placé sur une surface plane et stable. IMPORTANT: C’est un chau󰀨age infrarouge ciblé. Les radiations infrarouges chau󰀨ent les corps solides mais pas l’air.

►►5.1. MISE EN MARCHE DU

GENERATEUR: ►5.1.1. Respecter toutes les instructions concernant la sécurité. ►5.1.2. Vérier la présence du combustible dans le réservoir. ►5.1.3. Fermer le bouchon du réservoir. ►5.1.4. Brancher le câble d’alimentation au réseau électrique (VOIR TENSION DANS LE ”TABLEAU DES DONNEES TECHNIQUES”). ►5.1.5. Mettre l’interrupteur ”ON/OFF” dans la position ”ON” (I) (A Fig. 3). Le générateur devrait se mettre en marche durant quelques secondes. Si cela n’a pas lieu, se référer au chapitre ”IDENTIFICATION DU PROBLEME” (Chapitre 10). P.S.: EN CAS D’INTERRUPTION DU

GENERATEUR (environ 5 minutes). ►5.2.1. Mettre l’interrupteur “ON/OFF” dans la position ”OFF” (0) (A Fig. 3). ►►5.3. RACCORDEMENT DU THERMOSTAT D’AMBIANCE (Optionnel): Enlever le bouchon connecté à l’appareil et connecter le thermostat d’ambiance (Optionnel) (C Fig. 3).

►►6. NETTOYAGE DU FILTRE DU

COMBUSTIBLE Voir Fig. 4 SELON LA QUALITE DU COMBUSTIBLE UTILISE, LE NETTOYAGE DU FILTRE PEUT S’AVERER NECESSAIRE. ►6.1. Enlever le bouchon se trouvant sur le réservoir (A Fig. 4). ►6.2. Enlever le ltre du réservoir. ►6.3. Dévisser l’écrou (B Fig. 4). ►6.4. Enlever le ltre (C Fig. 4). ►6.5. Nettoyer le ltre à l’aide d’un combustible propre en faisant attention de ne pas l’endommager. ►6.6. Remettre le ltre dans le réservoir.

SUIVANTE: ►7.1. Vider le combustible du réservoir. ►7.2. En cas de manque de restes, verser le combustible propre et à nouveau vider le réservoir. ►7.3. Fermer le bouchon du réservoir, éliminer le combustible de manière appropriée et suivant les règles en vigueur. ►7.4. An d’e󰀨ectuer un entretien convenable du générateur, il est conseillé de le maintenir dans une position nivelée an de protéger contre l’écoulement du combustible, le stocker dans un lieu sec et protéger contre des éventuelles détériorations extérieures.

1. L’interrupteur “ON/OFF” est en

position “ON” (I) quand le générateur est branché au réseau électrique

1. Mettre l’interrupteur en position “OFF” (0)

après le débranchement du générateur du réseau électrique et remettre la che de contact dans le réseau électrique et mettre l’interrupteur en position “ON” (I)

3. Photocellule encrassée ou

4. Filtre du combustible encrassé

5. Erreur de l’inammation

1. Mettre l’interrupteur en position “OFF” (0),

remplir le réservoir de combustible

2. Mettre l’interrupteur en position “OFF” (0) et

remplir à nouveau le réservoir de combustible. Nettoyer le ltre à l’aide d’un combustible propre en faisant attention de ne pas l’endommager (VOIR CHAPITRE 6)

3. Se tourner vers le centre d’aide technique

5. Se tourner vers le centre d’aide technique

2. Capteur endommagé

1. Se tourner vers le centre d’aide technique

2. Se tourner vers le centre d’aide technique

1. Surchau󰀨e intérieure du générateur

2. Capteur anti-basculement

1. Arrêter le générateur et attendre jusqu’à son

refroidissement total

2. Placer le radiateur sur une surface plate et

1. Tension incorrecte 1. Vérier la bonne tension de votre installation

2. Filtre du carburant sale

3. Photocellule sale ou défectueuse

4. Buse sale ou défectueuse

5. Intervention détecteur antitilting

1. Se tourner vers le centre d’aide technique

2. Se tourner vers le centre d’aide technique

3. Se tourner vers le centre d’aide technique

4. Se tourner vers le centre d’aide technique

5. Se tourner vers le centre d’aide technique

2. Passage de l’alimentation par câble

1. Température du thermostat réglée sous la

température ambiante

2. Rallumage automatique

zh►►9. PLANNING DE L’ENTRETIEN PRESERVATEUR ATTENTION: AVANT DE COMMENCER DES TRAVAUX QUELCONQUES D’ENTRETIEN OU DE REPARATION, IL FAUT DEBRANCHER LE CABLE D’ALIMENTATION DU RESEAU ELECTRIQUE ET S’ASSURER QUE LE GENERATEUR EST REFROIDI. SI VOUS UTILISEZ LE RÉCHAUFFEUR DANS DES LOCAUX PARTICULIÈREMENT POUSSIÉREUX, IL EST NÉCESSAIRE D’EFFECTUER L’ENTRETIEN ET LE NETTOYAGE PLUS SOUVENT. ELEMENT FREQUENCE DE L’ENTRETIEN PROCEDURE DE L’ENTRETIEN Réservoir du combustible Nettoyer toutes les 150-200 heures de travail ou selon les besoins Vider et rincer le réservoir en utilisant un combustible propre Tuyère Nettoyer ou changer une fois durant une saison de travail ou selon les besoins Se tourner vers le centre d’aide technique Photocellule Nettoyer une fois durant une saison de travail ou selon les besoins Se tourner vers le centre d’aide technique Filtre du combustible Nettoyer ou changer deux fois durant une saison de travail ou selon les besoins Nettoyer le ltre du combustible en utilisant pour cela un combustible propre Appareil d’allumage Nettoyer ou changer toutes les 1.000 heures de travail ou selon les besoins Se tourner vers le centre d’aide technique Ailettes du rotor Nettoyer selon les besoins Se tourner vers le centre d’aide technique

Le générateur ne se met pas en marche

1. Générateur bloqué

2. L’interrupteur se trouve en position

4. Câble d’alimentation débranché

5. Carte de commande bloquée

6. Mauvaise position du thermostat

7. Intervention du capteur de température

8. Fusible endommagé

1. Arrêter et mettre à nouveau en marche le

2. Mettre l’interrupteur en position ”ON” (I)

3A. Bien introduire le câble d’alimentation dans la prise de contact du réseau électrique 3B. Vérier l’installation électrique 3C. Se tourner vers le centre d’aide technique

4. Se tourner vers le centre d’aide technique

5A. Arrêter et mettre à nouveau en marche le générateur 5B. Identier l’erreur sur l’a󰀩cheur 5C. Se tourner vers le centre d’aide technique

6. Régler le thermostat en en le mettant sur une

température plus haute que la température de l’environnement de travail 7A. Attendre au moins dix minutes et ensuite essayer à nouveau de passer à la phase d’allumage 7B. Se tourner vers le centre d’aide technique

8. Se tourner vers le centre d’aide technique

Le moteur/ la pompe se met en marche mais la amme ne s’allume pas

1. Manque de combustible

2. L’appareil d’allumage est encrassé

3. Le ltre du combustible est encrassé

4. La tuyère est encrassée

5. La photocellule est encrassée,

endommagée ou incorrectement installée

6. Présence d’autres substances dans le

7. Electrodes usées ou se trouvant dans

une mauvaise distance

1. Eteindre le générateur, remplir le réservoir de

combustible et à nouveau mettre en marche le générateur

2. Se tourner vers le centre d’aide technique

3. Nettoyer le ltre à l’aide d’un combustible propre

4. Se tourner vers le centre d’aide technique

5. Se tourner vers le centre d’aide technique

6. Nettoyer et à nouveau remplir le réservoir de

7. Se tourner vers le centre d’aide technique

Le rotor est bloqué ou tourne trop lentement

1. Moteur endommagé 1. Se tourner vers le centre d’aide technique
