GEBRUIKSAANWIJZING XL 61 Master

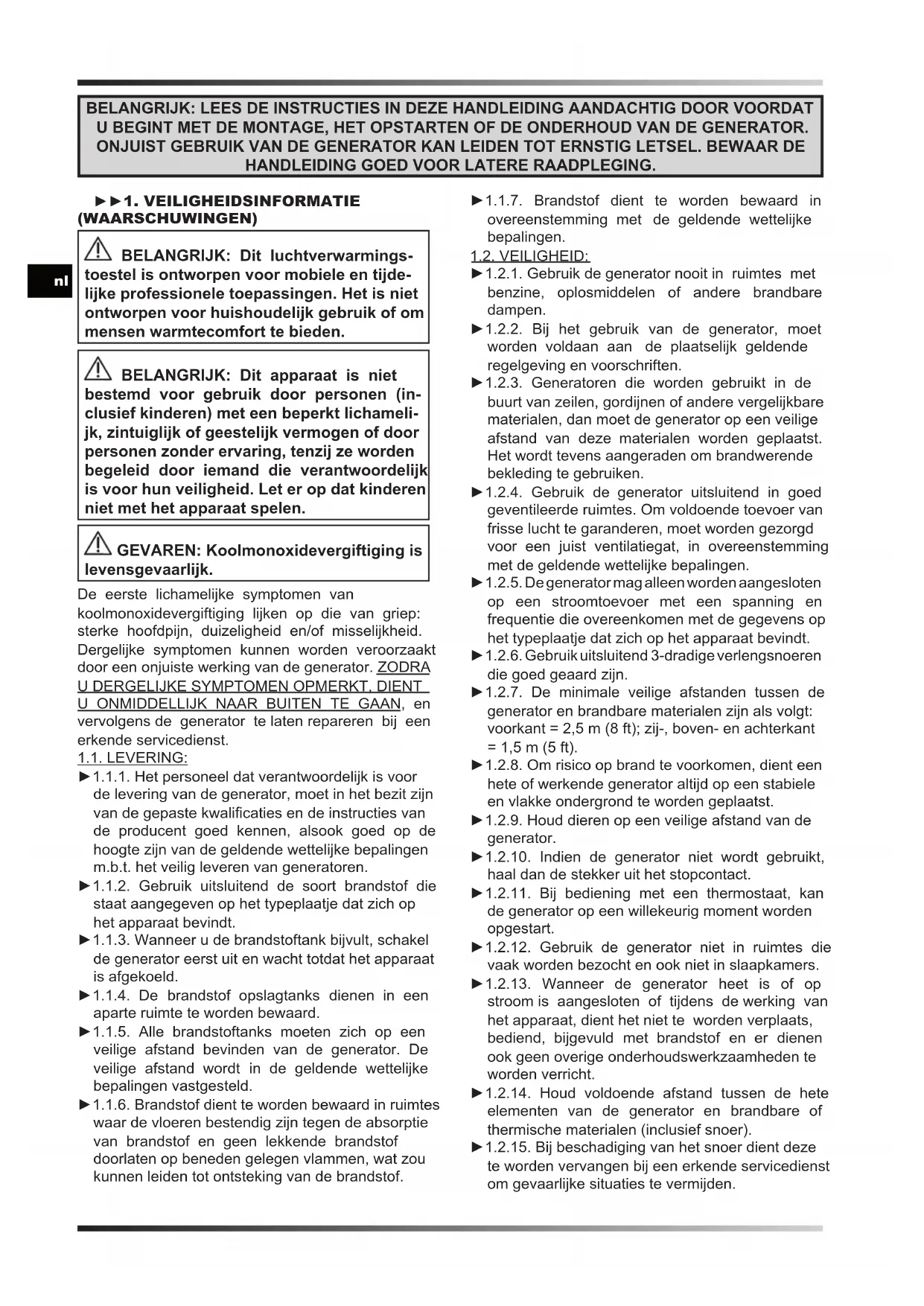

BELANGRIJK: Dit luchtverwarmings- tel is ontworpen voor mobiele en tijde- professionele toepassingen. Het is niet vorpen voor huishoudelijk gebruik of om sen warmtecomfort te bieden.

BELANGRIJK: Dit apparaat is niet emd voor gebruik door personen (in- ief kinderen) met een beperkt lichameli- ntuiglijk of geestelijk vermogen of door onen zonder ervaring, tenzij ze worden eleid door iemand die verantwoordelijk oor hun veiligheid. Let er op dat kinderen met het apparaat spelen.

GEVAREN: Koolmonoxidevergiftiging is nsgevaarlijk.

De eerste lichamelijke symptomen van koolmonoxidevergiftiging lijken op die van griep: sterke hoofdpijn, duizeligheid en/of misselijkheid. Dergelijke symptomen kunnen worden veroorzaakt door een onjuiste werking van de generator. ZODRA U DERGELIJKE SYMPTOMEN OPMERKT, DIENT U ONMIDDELLIK NAAR BUITEN TE GAAN, en vervolgens de generator te laten repareren bij een erkende servicedienst.

1.1. LEVERING:

▶1.1.1. Het personeel dat verantwoordelijk is voor de levering van de generator, moet in het bezit zijn van de gepaste kwalificaties en de instructies van de producent goed kennen, alsook goed op de hoogte zijn van de geldende wettelijke bepalingen m.b.t. het veilig leveren van generatoren.
▶1.1.2. Gebruik uitsluitend de soort brandstof die staat aangegeven op het typeplaatje dat zich op het apparaat bevindt.
▶1.1.3. Wanneer u de brandstoftank bijvult, schakel de generator eerst uit en wacht totdat het apparaat is afgekoeld.
▶1.1.4. De brandstof opslagtanks dienen in een aparte ruimte te worden bewaard.
▶1.1.5. Alle brandstoftanks moeten zich op een veilige afstand bevinden van de generator. De veilige afstand wordt in de geldende wettelijke bepalingen vastgesteld.
▶1.1.6. Brandstof dient te worden bewaard in ruimtes waar de vloeren bestendig zijn tegen de absorptie van brandstof en geen lekkende brandstof doorlaten op beneden gelegen vlammen, wat zou kunnen leiden tot ontsteking van de brandstof.

▶1.1.7. Brandstof dient te worden bewaard in overeenstemming met de geldende wettelijke bepalingen.

1.2. VEILIGHEID:

▶1.2.1. Gebruik de generator nooit in ruimtes met benzine, oplosmiddelen of andere brandbare dampen.
▶1.2.2. Bij het gebruik van de generator, moet worden voldaan aan de plaatselijk geldende regelgeving en voorschriften.
▶1.2.3. Generatoren die worden gebruikt in de buurt van zeilen, gordijnen of andere vergelijkbare materialen, dan moet de generator op een veilige afstand van deze materialen worden geplaatst. Het wordt tevens aangeraden om brandwerende bekleding te gebruiken.
▶1.2.4. Gebruik de generator uitsluitend in goed geventileerde ruimtes. Om voldoende toevoer van frisse lucht te garanderen, moet worden gezorgd voor een juist ventilatiegat, in overeenstemming met de geldende wettelijke bepalingen.
1.2.5. De generator mag alleen worden aangesloten op een stroomtoevoer met een spanning en frequentie die overeenkomen met de gegevens op het typeplaatje dat zich op het apparaat bevindt.
▶ 1.2.6. Gebruik uitsluitend 3-dradige verlengsnoeren die goed geaard zijn.
▶1.2.7. De minimale veilige afstanden tussen de generator en brandbare materialen zijn als volgt: voorkant = 2,5 m (8 ft); zij-, boven- en achterkant = 1,5 m (5 ft).
▶1.2.8. Om risico op brand te voorkomen, dient een hete of werkende generator altijd op een stabiele en vlakke ondergrond te worden geplaatst.
▶1.2.9. Houd dieren op een veilige afstand van de generator.
▶1.2.10. Indien de generator niet wordt gebruikt, haal dan de stekker uit het stopcontact.
▶1.2.11. Bij bediening met een thermostaat, kan de generator op een willekeurig moment worden opgestart.
▶1.2.12. Gebruik de generator niet in ruimtes die vaak worden bezocht en ook niet in slaapkamers.
▶1.2.13. Wanneer de generator heet is of op stroom is aangesloten of tijdens de werking van het apparaat, dient het niet te worden verplaats, bediend, bijgevuld met brandstof en er dienen ook geen overige onderhoudswerkzaamheden te worden verricht.
▶1.2.14. Houd voldoende afstand tussen de hete elementen van de generator en brandbare of thermische materialen (inclusief snoer).
▶1.2.15. Bij beschadiging van het snoer dient deze te worden vervangen bij een erkende servicedienst om gevaarlijke situaties te vermijden.

▶▶2. UITPAKKEN

Zie Afb. 1

▶2.1. Verwijder alle materialen die deel uitmaken van de verpakking en transport van de generator en gooi ze vervolgens weg in vereenstemming met de geldende wettelijke bepalingen.
▶2.2. Haal alle onderdelen uit de doos.
▶2.3. Controleer op mogelijk beschadigingen die tijdens het transport zijn ontstaan. Als de generator beschadigd blijkt te zijn, meld dit onmiddellijk bij het verkooppunt waar de generator is gekocht.

▶▶3. BRANDSTOF

LET OP: De generator werkt uitsluitend op DIESEL of KEROSINE.

Om brand of explosie te voorkomen, dient uitsluitend diesel of kerosine te worden gebruikt. Gebruik nooit benzine, petroleum, oplosmiddelen, alcohol of andere brandstoffen.

In geval van zeer lage temperaturen kunt u niet-giftige antivries gebruiken.

▶▶4. WERKING

Zie Afb. 2

De lucht die nodig is voor een goede verbranding wordt geproduceerd door de rotatie van de interne rotor naar de brander. De luchtstroom verlaat de buis van de brander en mengt zich met de brandstof, die wordt verstoven via een mondstuk onder hoge druk. De brandstof die via het mondstuk wordt verstoven, wordt toegevoerd via een elektrische pomp die de brandstof uit de tank zuigt en deze onder hoge druk naar het mondstuk duwt.

▶▶5. BEDIENING

LET OP: Voor dat u de generator opstart, lees de "VEILIGHEIDSINFORMATIE" aandachtig door.

BELANGRIJK: Wanneer de verwarmer een eerste keer niet inschakelt, moet u controleren of er brandstof in de tank aanwezig is, controleren of de brandstofffilter netjes is en controleren of de verwarme op een vlak, stabiel oppervlak is geplaatst.

BELANGRIJK: Dit is een doelgerichte infraroodstraler. De infraroodstraling verwarmt lichamen in plaats van de lucht.

▶5.1. DE GENERATOR OPSTARTEN:

▶5.1.1. Volg alle veiligheidsinstructies nauwgezet op.
▶5.1.2. Controleer of er voldoende brandstof is in de tank.
▶5.1.3. Sluit de tankdop.
▶5.1.4. Steek de stekker in het stopcontact (ZIE VOLTAGE IN "TABEL MET TECHNISCHE GEGEVENS").

5.1.5. Zet de “ON/OFF” schakelaar in de positie “ON” (I) (A Afb. 3). De generator zal binnen enkele seconden opstarten. Indien dit niet het geval is, raadpleeg dan de sectie “PROBLEEMOPSPORING” (Sectie 10).

PS.: INDIEN DE GENERATOR UITGAAT VANWEGE GEBREK AAN BRANDSTOF DIENT HET APPARAAT TE WORDEN UITGESCHAKELD, DE TANK BIJGEVULD EN DE GENERATOR WEER WORDEN OPGESTART (ZIE SECTIE 5.1.).

▶5.2. DE GENERATOR UITSCHAKELEN:

⚠ LETOP: SCHAKELDESTROOMTOEVOER NIETUIT EN HAAL DE STEKKERNIETUIT HET STOPCONTACT TOTDAT DE GENERATOR VOLLEDIG IS AFGEKOELD (circa 5 min.).

▶5.2.1. Zet de “ON/OFF” schakelaar in de positie “OFF” (0) (A Afb. 3).

Verwijder de dop die op het toestel is aangesloten en verbind de omgevingsthermostaat (Optioneel) (C Afb. 3).

6. SCHOONMAKEN VAN HET BRANDSTOFFILTER

Zie Afb. 4

HET KAN ZIJN DAT HET BRANDSTOFFILTER MOET WORDEN SCHOONGEMAAKT. DIT IS ECHTER AFHANKELIJK VAN DE KWALITEIT VAN DE GEBRUIKTE BRANDSTOF.

▶6.1. Verwijder de tankdop (A Afb. 4).
▶6.2. Haal het filter uit de tank.
▶6.3. Draai de dop los (B Afb. 4).
▶6.4. Verwijder het filter (C Afb. 4).
▶6.5. Reinig het filter met behulp van schoon brandstof. Wees voorzichtig om het filter niet te beschadigen.
▶6.6. Plaats het filter terug in de tank.

7. ONDERHOUD EN VERVOER VOLG DE ONDERSTAANDE PROCEDURE VOOR HET BEST MOGELIJKE ONDERHOUD EN/OF VERVOER VAN DE GENERATOR:

▶7.1. Tap alle brandstof af uit de tank.
▶7.2. Indien er restanten in de tank overblijven, giet wat schone brandstof in de tank en tap alle brandstof opnieuw af uit de tank.
▶7.3. Sluit de tankdop en gooi de brandstof op de juiste manier weg - in overeenstemming met de geldende wettelijke bepalingen.
7.4. Plaats de generator op een vlakke ondergrond en zorg ervoor dat deze waterpas staat voordat u enige onderhoudswerkzaamheden uitvoert om lekkage van brandstof te voorkomen. Bewaar de generator op een droge plek en beveilig het apparaat tegen externe schade.

▶▶8. FOUTMELDINGEN OP DE DISPLAY

Zie B Afb. 3

FOUT QORZAAK OPLOSSING
F0	OPERATIONELE FOUT
	1. De “ON/OFF” schakelaar staat in de positie “ON” (I) wanneer de generator wordt aangesloten op het elektriciteitsnet	1. Haal de stekker uit het stopcontact, zet de ON/OFF” schakelaar in de positie “OFF” (0) en sluit het apparaat opnieuw aan op het elektriciteitsnet en zet de “ON/OFF” schakelaar in de positie “ON” (I)
F1	FOTOCEL FOUT
	1. Te weinig brandstof2. De brandstof is verontreinigd3. De fotocel is verontreinigd of beschadigd4. Het brandstofffilter is verontreinigd5. Ontstekingsfout	1. Zet de “ON/OFF” schakelaar in de positie “OFF” (0) en brandstoftank bijvullen2. Zet de “ON/OFF” schakelaar in de positie “OFF” (0), de brandstoftank leegmaken en vervolgens weer bijvullen. Reinig het filter met behulp van schoon brandstof. Wees voorzichtig om het filter niet te beschadigen (ZIE SECTIE 6)3. Raadpleeg een erkende servicedienst4. ZIE SECTIE 65. Raadpleeg een erkende servicedienst
F2	TEMPERATUURSENSOR FOUT
	1. Kabel onderbroken2. De sensor is beschadigd	1. Raadpleeg een erkende servicedienst2. Raadpleeg een erkende servicedienst
F3	ERREUR DU THERMOSTAT
	1. Interne oververhitting van de generator2. Sensor anti-tipping	1. Generator uitschakelen en wachten totdat het apparaat volledig is afgekoeld2. Zet de kachel op een vlak en stabiel oppervlak
F4	SPANNING NIET GESCHIKT
	1. Spanning niet geschikt 1. Controleer of uw systeem de correcte spanning heeft
FF	GEEN ONTSTEKING NA DRIE POGINGEN
	1. Geen brandstof2. Brandstofffilter is vuil3. Fotocel is vuil of defect4. Straalpijp is vuil of defect5. Interventie antitilting-sensor	1. Raadpleeg een erkende servicedienst2. Raadpleeg een erkende servicedienst3. Raadpleeg een erkende servicedienst4. Raadpleeg een erkende servicedienst5. Raadpleeg een erkende servicedienst
[ ]	VERWARMER IN STAND-BY
	1. Aangesloten thermostaat2. Overschakeling van voeding met kabel op batterij	1. Temperatuur van de thermostaat ingest-eld onder de omgevingstemperatuur2. Automatische herinschakeling

▶▶9. PREVENTIEF ONDERHOUDSSCHEMA

LET OP: VOORDAT ER ENIGE ONDERHOUDS- OF REPARATIEWERKZAAMHEDEN WORDEN UITGEVOERD, DIENT EERST DE STEKKER UIT HET STOPCONTACT TE WORDEN GEHAALD EN GECONTROLEERD TE WORDEN OF DE GENERATOR VOLLEDIG IS AFGEKOELD.

ALS DE VERWARMER IN BIJZONDER STOFFIGE RUIMTES GEBRUIKT WORDT, IS HET NODIG HET ONDERHOUD EN DE REINIGING VAKER UIT TE VOEREN.

ONDERDEEL FREQUENTIE VAN ONDERHOUDSWERKZAAMHEDEN		ONDERHOUDS-PROCEDURE
Brandstoftank Reinigen	na 150-200 uur werk of afhankelijk van de behoefte	Tap alle brandstof af uit de tank en spoel de tank met schone brandstof
Mondstuk Reinigen of vervangen eenmaal per seizoen of afhankelijk van de behoefte		Raadpleeg een erkende servicedienst
Fotocel Reinigen eenmaal per seizoen of afhankelijk van de behoefte		Raadpleeg een erkende servicedienst
Brandstofffilter Reinigen	of vervangen tweemaal per seizoen of afhankelijk van de behoefte	Reinig het brandstofffilter met schone brandstof
Ontstekingsapparaat Reinigen of vervangen na 1.000 uur werk of afhankelijk van de behoefte		Raadpleeg een erkende servicedienst

Rotorbladen Reinigen afhankelijk van de behoefte Raadpleeg een erkende servicedienst

PROBLEEM MOGELIJKE OORZAAK MOGELIJKE OPLOSSING
De generator start niet	1. Geblokkeerde generator2. De schakelaar staat in de positie “OFF” (0)3. Geen spanning4. Het snoer is niet aangesloten op het elektriciteitsnet5. Geblokkeerde alarmprint6. Verkeerde instelling van de kamerthermostaat7. Interventie van de temperatuursensor8. Beschadigde zekering	1. De generator uitschakelen en weer opstarten2. Zet de schakelaar in de positie “ON” (I)3A. Steek de stekker van het snoer goed in het stopcontact3B. Controleer de netwerkinstallatie3C. Raadpleeg een erkende servicedienst4. Raadpleeg een erkende servicedienst5A. De generator uitschakelen en weer opstarten5B. Identificeer de foutmelding op de display5C. Raadpleeg een erkende servicedienst6. Stel de kamerthermostaat goed in - voer een hogere temperatuur in dan de werkomgeving7A. Wacht minstens tien minuten en probeer vervolgens opnieuw over te gaan tot de ontstekingsfase7B. Raadpleeg een erkende servicedienst8. Raadpleeg een erkende servicedienst
De motor/pomp werkt wel, maar de vlam gaat niet aan	1. Te weinig brandstof2. Het ontstekingsapparaat is verontreinigd3. Het brandstofffilter is verontreinigd4. Het mondstuk is verontreinigd5. De fotocel is verontreinigd, beschadigd of is onjuist geïnstalleerd6. Aanwezigheid van vreemde stoffen in de tank7. Versleten elektroden of op onjuiste afstand geplaatst	1. Schakel de generator uit, vul de brandstoftank en start de generator weer op2. Raadpleeg een erkende servicedienst3. Maak het filter schoon met schone brandstof4. Raadpleeg een erkende servicedienst5. Raadpleeg een erkende servicedienst6. Tap alle brandstof af uit de tank en vul de tank weer met schone brandstof7. Raadpleeg een erkende servicedienst
De rotor is geblokkeerd of	1. De motor is beschadigd 1. Raadpleeg een erkende

IMPORTANTE: LEIA E COMPREENDA ESTE MANUAL OPERATIVO ANTES DE EFETUAR A MONTAGEM, A COLOCAÇÃO EM FUNÇÃO OU A MANUTENÇÃO DESTE GERADOR. O USO INCORRETO DO GERADOR PODE CAUSAR LESÕES GRAVES. CONSERVE ESTE MANUAL PARA FUTURAS CONSULTAS.

-Dit product werd ontworpen en gemaakt met hoogwaardige materialen en componenten, die gerecycleerd en herbruikt kunnen worden.

-Wanneer op een product het symbool van de afvalbak op wielen met een kruis erdoor is aangebracht, betekent dit dat het product valt onder de Europese Richtlijn 2012/19/UE.

-Gelieve inlichtingen in te winnen betreffende het plaatselijke systeem voor gedifferentieerde inzameling van elektrische en elektronische toestellen.

-Respecteer de plaatselijke normen die van kracht zijn, en verwijder de oude toestellen niet als gewoon huishoudelijk afval. Een correcte verwijdering van het product helpt om mogelijke negatieve gevolgen voor de gezondheid van mens en milieu te voorkomen.
