BV 170 - Verwarming Master - Gratis gebruiksaanwijzing en handleiding

Producttype	Mobiele professionele warmeluchtverwarming
Merk	Master
Model	BV 170
Brandstof	HVO 100 Biobrandstof, Diesel B7, Kerosine
Verbrandingstype	Direct of indirect afhankelijk van model
Voeding	220-240V / 110-120V (DV-modellen)
Thermisch vermogen	170 000 BTU/u (ongeveer 50 kW)
Afmetingen (ongeveer)	800 x 500 x 500 mm
Gewicht (ongeveer)	35 kg
Veiligheidsafstand voor	2,5 m
Veiligheidsafstand zijkanten, boven, achter	1,5 m
Tankinhoud	Niet gespecificeerd
Filters	Laadfilter, aanzuigfilter, pompf ilter
Aanbevolen reiniging	Afhankelijk van brandstofkwaliteit
Veiligheid	Veiligheidsthermostaat, elektromagneetventiel, zekering, handmatige reset
Gebruik	Goed geventileerde ruimtes, tijdelijk professioneel gebruik
Thermostaat aansluiting	Mogelijk (optie)
Repareerbaarheid	Reserveonderdelen beschikbaar, servicecentrum

Veelgestelde vragen - BV 170 Master

Welk type brandstof moet ik gebruiken met de Master BV 170?

Gebruik alleen HVO 100 Biobrandstof, Diesel B7 of Kerosine. Gebruik nooit benzine, stookolie of andere licht ontvlambare brandstoffen.

Kan ik deze kachel in een gesloten ruimte gebruiken?

Nee, de Master BV 170 is ontworpen voor goed geventileerde ruimtes. Bij modellen met directe verbranding bevat de warme lucht rook; adequate ventilatie is nodig om koolmonoxidevergiftiging te voorkomen.

Hoe reset ik de kachel bij blokkering?

Als het rode resetlampje brandt, druk dan de resetknop volledig in (Fig. 18). Voordat u opnieuw start, identificeer en verwijder de oorzaak van de blokkering (bijv. obstakel in de luchtinlaat).

Wat zijn de veiligheidsafstanden die moeten worden aangehouden?

De minimale afstanden zijn: vooruitgang: 2,5 m; zijkanten, boven en achter: 1,5 m ten opzichte van brandbare stoffen.

Hoe maak ik de filters van de BV 170 schoon?

Het laadfilter (Fig. 20) wordt gereinigd met schone brandstof. Het aanzuigfilter (Fig. 21-22) moet worden gereinigd of vervangen afhankelijk van de brandstofkwaliteit. Volg de instructies in de handleiding.

Wat moet ik doen als de kachel niet aangaat of niet blijft branden?

Controleer de ontstekingsschakelaar (stand I), de stroomvoorziening, de aanwezigheid van brandstof en de staat van de filters. Indien nodig, reset het apparaat of neem contact op met de serviceafdeling.

De kachel produceert rook tijdens gebruik, wat moet ik doen?

Dit kan worden veroorzaakt door vreemde stoffen in het brandstofcircuit of een obstructie van de luchtinlaat. Reinig de tank en de filters, of verwijder de obstructie.

Hoe onderhoud ik de brandstoftank?

Leeg en spoel de tank met schone brandstof eenmaal per jaar of indien nodig. Volg de aftapprocedure (Fig. 24-25).

Kan ik deze kachel gebruiken voor menselijk thermisch comfort?

Nee, de Master BV 170 is ontworpen voor mobiele en tijdelijke professionele toepassingen (bouwplaatsverwarming, drogen, ontdooien). Het is niet geschikt voor huishoudelijk gebruik of menselijk comfort.

Hoe schakel ik de kachel correct uit?

Zet de I/O-schakelaar in stand 0 (Fig. 19). De vlam gaat uit en de ventilator blijft draaien tot volledige afkoeling. Haal de stekker niet uit het stopcontact voordat de koelcyclus is voltooid.

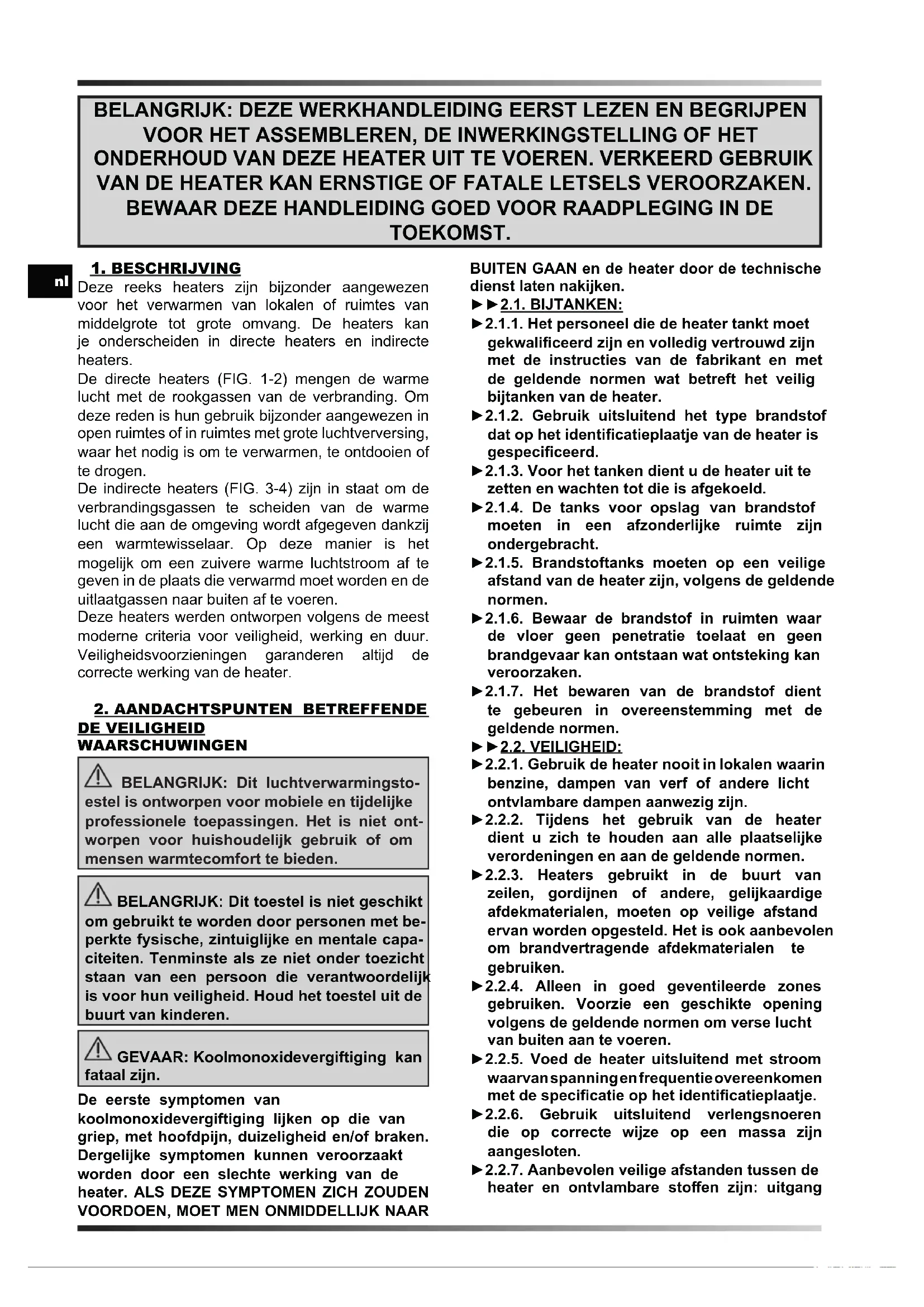

GEBRUIKSAANWIJZING BV 170 Master

Deze reeks heaters়ন bijzonder aangewezen voor het verwarmen van lokalen of ruimtes van middelgrote tot groe omvang. De heaters kan je onsderhaven in directe heaters en indirecte heaters.

De directe heaters (FIG. 1-2) meng de warme lucht met de rookgassen van de verbranding. Om deze reden is hun gebruik bijzonder aangewezen in open ruimtes of in ruimtes met grote luchtverversing, waar het nodig is om te verwarmen, te ontdooien of te drogen.

De indirecte heaters (FIG. 3-4) zijn in staat om de verbrandingsgassen te scheiden van de warme lucht die aan de omgeving worden afgegeven dankzij een warmtewisselaar. Op deze manier is het möglichk om een zuivere warme luchtstroom af te gezven in deplaats die verwarmd moet worden en de uitlaatgassen maar buiten af te voeren.

Deze heaters werden ontworpen volgens de meest moderne criteria voor verilgheid, werkung en duur. Veiligheidsvoorzieningen garanderen altijd de correcte werkung van de heater.

BELANGRIJK: Dit luchtverwarmingsto- estel is ontworpen voor mobiele en tijdelijke professionele toepassingen. Het is Niet ontworpen voor huishoudelijk gebruik of om mensen warmtecomfort te bieden.
BELANGRIJK: Dit toestel is nicht geschikt om gebruikt te worden door personen met beperkte fysische, zintuiglijke en mentale capciteiten. Tenminste als ze Niet onder toezicht staan van een persoon die verantwoordelijk is voor hun veiligheid. Houd het toestel uit de buurt van kinderen.
GEVAAR: Koolmonoxidevergifting kan fataal+zijn.

De eerste symptomen van koolmonoxidevergiftiging lijken op die van griep, met hoofdpijn, duizeligheid en/of braken. Dergelijkke symptomen konnenveroorzaakt worden door een slechte werkung van de heater. ALS DEZE SYMPTOMEN ZICH ZOUDEN VOORDOEN, MOET MEN ONMIDDELLIJK NAAR

BUITEN GAAN en de heater door de technische Dienst lately nakijken.

2.1.BIJTANKEN:
2.1.1 . Het personeel die de heater tankt要去 gekwalificeerd zijn en volledig vertrouwd zijn met de instructies van de fabrikant en met de geldende normen wat betreft het verilig bijtanken van de heater.
2.1.2. Gebruikuitsluitend het type brandstof dat op het identificatieplaatje van de heater is gespecifieerd.
2.1.3. Voor het tanken dient u de heater uit te zetten en wachten tot die is afgekoeld.
2.1.4 .De tanks voor opslag van brandstof要去en in een afzonderlijke ruimte zich ondergebracht.
▶2.1.5. Brandstoftanks要去en op een voilige afstand van de heater zijn, volgens de geldende normen.
2.1.6.Bewaar de brandstof in ruimten waar de vloer geen penetratie toelaat en geen brandgevaar kan ontstaan wat ontsteking kanveroorzaken.
▶2.1.7. Het bewaren van de brandstof dient te gebeuren in overeenstemming met de geldende normen.
▶2.2. VEILIGHEID:
2.2.1. Gebruik de heater nooit in lokalen waarin benzine, dampen van verf of andere Licht ontvlambare dampen aanwezig়n.
2.2.2. Tijdens het gebruik van de heater dient u zich te houden aan alleplaatselijke verordingen en aan de geldende normen.
▶2.2.3. Heaters gebrukt in de buurt van zeilen, gordijnen of andere, gelijkaardige afdekmaterialen,要去 op veilige afstand ervan worden opgesteld. Het is ook aanbevolen om brandvertragende afdekmaterialen te gebruiken.
2.2.4. Alleen in goed geventileerde zones gebruiken. Voorzie een geschikte opening volgens de geldende normen om verse lucht van buiten aan te voeren.
2.2.5.Voed de heater uitsluitend met stroom waarvanspanningenfrequentie overeenkomen met de specificatie op het identificatieplaatje.
▶2.2.6. Gebruik uitsluitend verlengsnoeren die op correcte wijze op een massa zicha aangesloten.
▶2.2.7. Aanbevolen veilige afstanden:tussen de heater en ontvlambare stoffen zich:uitgang

vooraan minimaal 2,5 meter; opzij, bovenaan en achteraan minimaal 1,5 meter.

2.2.8 .Zet de warme heater of de heater in Werking op een stabel, waterpas oppervlak, om brandgevaar te vermijden.
2.2.9. Houd dieren op veilige afstand van de heater.
2.2.10. Haal de stekker van de heater uit het stopcontact wanner u die nicht gebruikt.
2.2.11. Wanner de heater door eenthermostat wordt aangestuurd, kan die op elk willekeurig moment inschakelen.
2.2.12. De heater nooit gebruiken in bewoonde kamers of in slaapkamers.
2.2.13 .De luchtinlaat (achterkant) of de luchtuitlaat (voorkant) van de heater nooit blokkeren.
2.2.14. Wanner de heater in werkung of warm is, of op het elektrische net is aangesloten mag die nooit worden verplaatst, verhandeld, bijgetankt of onderworpen worden aan een onderhoudsinterventie.
2.2.15. Vermijd om de lucht bij de ingang en/ of uitgang te kanaliseren als dit Niet met de originele kit geleurt (aar voorzien).
2.2.16. Houd voldoende afstand:tussen ontvlambare of thermolabiele materialen (inclusief de voedingskabel) en de warme delen van de verwarmer.
▶2.2.17. Als de voedingskabel beschadigd blijkt,要去 deze door de technische Dienst wordenervangen om alle risico's te vermijden.

3. UITPAKKEN

WAARSCHUWING: Het verpakkingsmaterial is geen spelgoed voor kinderen. Houd het plastic uit de buurt van kinderen; verstikkingsgevaar.

3.1. Verwijder alle verpakkingsmaterialen gebrukt om de heater te verpakken en te verzenden. Gooi ze weg volgens de geldende normen.
3.2 Wanner de heater op het opzetje is geplaatst, laut u die er voorzichtig af komen.
3.3. Controller of er tijdens het transport geen schade is opgetreden. Als de heater beschadigd lijkt, moet men onmiddelijk de dealer benaderen waar het toestel werk aangekocht.

4. ASSEMBLAGE

Deze heaters zijn voorzien van WIelen, een handgreep en schoorsteen dit naargelang het model (FIG. 5-6). Deze componenten bevinden zich samen met de bijhorende montageboutein in de doos van de heater.

5. BRANDSTOF

WAARSCHUWING: De heater werkt alleen op HVO 100 Biofuel, Diesel B7, Kerosine.

Gebruik uitsluitend diesel of kerosine om brandgevaar of ontploffingsgevaar te vermijden. Maak nooit gebruik van benzine, nafte, solventen voor verfstoffen, alcohol of andere zeer ontvlambare brandstoffen. Gebruik Niet-giftige antivirusssadditieven bij zeer lage temperaturen.

Het is aanbevolen om winterdiesel te gebruiken bij temperaturen onder 5^

6. WERKINGSPRINCIPES

A. Verbrandingskamer en -kop, B. Ventilator, C. Motor, D. Pomp, E. Tank, F. Schoorsteen (Indirecte modellen).

De pomp zuigt brandstof aan uit de tank en brengt die op werkdruk. De brandstof worden naar de straalpijp gebracht die de brandstof in de verbrandingskamer vernevelt. De verbranding vindt plaats via een mensel van lucht en brandstof, de verbrandingsproducten worden maar buiten gestuwd via de luchtstroom opgewekt door de rotatie van de ventilator. Bij de directe modellen (FIG. 7) komen de verbrandingsproducten in de verwarmde omgevingterecht, terwijl bij de indirecte modellen (FIG. 8) de verbrandingsproducten waar buiten+kennen afgevoerd, buiten de verwarmde omgeving, door middel van een kanalising. Een reeks sensoren, die op een elektronische besturingskaart+zijn aangesloten, controleren constant de correcte werkking van de heater, en stoppen de cyclus wanner er zich problemen voordoen.

7. WERKING

WAARSCHUWING: Lees aandachtig de "AANDACHTSPUNTEN BETREFFENDE DE VEILIGHEID" voordat U de heater aan gaat zetten.

BELANGRIJK: Bij de modellen met dubbele spanning (.DV), moet u de stand controleren van de schakelaar voor omschakeling van de spanning (220-240V / 110-120V) (FIG. 9). Als de spanning die op de heater is ingesteld nicht overeenkomt met de spanning die door het net worden geleverd要去 men de spanning gaan aanpassen. Draai de bevestigingschroeven van de afdekking los (FIG. 10), verplaats of druk de schakelaar op de waarde van de geleverde spanning (FIG. 11) en monteer de afdekking opnieuw (FIG. 12).

EEN FOUTE SPANNING OF HET NIET
AANPASSEN VAN DE SPANNING KAN
ERNSTIGE SCHADE AAN DE HEATER
VEROORZAKEN.

7.1.INSCHAKELING VAN DE HEATER:

7.1.1. Volg alle instructies met betrekking tot de veiligheid.
7.1.2. Controller of er brandstof in de tank aanwezig is.
7.1.3. Sluit de dop van de tank (FIG. 13).

7.1.4. Steek de stekker in het stopcontact (FIG. 14) (ZIE SPANNING IN "LABEL TECHNISCHE GEGEVENS").
7.1.5.Zet de schakelaar "I/0" op de stand "I" (FIG. 15). De heater要去 binnen enkele seconden aangaan. Als de heater Niet opstart, raadpleegt u de paragraaf "12.EEN PROBLEEMUITZOEKEN".
7.1.6. Bij modellen met omgevingsthermostat controller u de stand van de knop (FIG. 16).

N.B.: WANNEER DE HEATER UITGAAT OMDAT DE BRANDSTOF OP IS, MOET U DE TANK BIJVULLEN EN DE HEATER RESETTEN (ZIE PARAG.7.2.).

BELANGRIJK: Bij indirecte modellen{kunnen de verbrandingsproducten naar buiten worder gekanaliseerd. VOER DE KANALISERING UIT VOLGENS DE GELDENDE NORMEN EN RESPECTEER DE AANWIJZINGEN VERMELD IN HET BETREFFENDE DEEL VAN DEZE HANDLEIDING.

7.2. RESET VAN DE HEATER:

Wanner er zich een storing in de normale werkig voordoet, gaat de heater overaar blokkering. Wanner de resetknop continu rood oplicht (FIG. 17), betekent dit dat de heater gereset要去 worden. Om de heater te resetten drukt u de resetknop hebemaal in (FIG. 18). Voordat U de heater in werkig.gaat stellen, dient u deoorzaak op te sporen en opte loosen die de blokkering heeft voortgebracht (bijvoorbeeld verstopping van de luchtinlaat en/ of van de luchtafvoer, stilstand van de ventilator, enz.). Wanner u er Niet in slaagt het probleem opte loosen dat de blokkering heeftveroorzaakt, moet u een interventie door de technische dienst latentuitvoeren.

7.3.UITSCHAKELING VAN DE HEATER:

Zet de schakelaar "I/0" op de stand "0" (FIG. 19). De vlam gaat uit en de ventilator blijt werkten tot de verbrandingskamer volledig is afgekoeld. De stekker Niet uittrekken tot de koelcyclus is voltooid.

8. REINIGING VAN DE FILTERS

AFHANKELIJK VAN DE HOEVEELHEID BRANDSTOF DIE GEBRUIKT WORDT, KAN HET NODIG ZIJN OM DE FILTERS TE REINIGEN:

8.1. LAADFILTER (FIG. 20):

8.1.1. Verwijder de dop (A) van de tank.
8.1.2. Haal de filter (B)uit de tank.
8.1.3. Reinig de filter (B) met schone brandstof, let op dat u de filter nicht beschadigt.
8.1.4. Monteer de filter (B) opniew in de tank.
8.1.5. Sluit de dop (A).

8.2.AANZUIGFILTER, (FIG. 21) NAARGELANG HET MODEL:

8.2.1. Haal de filter (A)uit de zitting.
8.2.2. Maak de buisklemmen (B) los.
8.2.3. Haal de buizen (C) eruit.
8.2.4. Vervang de filter (A) door een origineel wisselstuk.
8.2.5. Monteer de buizen (C) opniew.
8.2.6. Breng de buisklemmen (B) opniew aan.
8.2.7. Plaats de filter (A) inijken oorspronkelijke zitting terug.

8.3.AANZUIGFILTER, (FIG.22) NAARGELANG HET MODEL:

8.3.1. Verwijder de beker (A).
8.3.2. Haal de filter (B)uit de beker, let erop dat u de pakkingen met zorg bewaart.
8.3.3. Reinig de filter (B) met schone brandstof, let op dat u de filter nicht beschadigt.
8.3.4. Monteer de filter (B) opniew in de beker.
8.3.5. Monteer de beker (A) opniew, let erop dat u de pakkingen correct opniew monteert.

8.4. FILTER BRANDSTOFPOMP:

Zieprogrammapreventiefonderhoud.

9. BEWARING EN TRANSPORT

WAARSCHUWING: Bij het verplaatsen, moet u de heater stoppen (ZIE PARAG. 7.3.), de elektrische voeding uitschakelen door de stekker uit het stopcontact te halen (FIG. 23), wachten tot de verwärmer volledig is afgekoeld en controleren of de dop van de tank goed gesloten is om te vermijden dat er brandstof� aarr buiten komt. Wanner u de heater verplaatst, dient u die in horizontale positie te houden.

OM DE HEATER ZO GOED MOGELIJK TE BEWAREN, IS HET AANBEVOLEN DE VOLGENDE PROCEDURE TE VOLGEN:

9.1. Maak de brandstoftank leeg door de aflaatdop aan de onderkant van de tank weg te nemen (FIG. 24-25). Verwijder de brandstof op de correcte wijze, in overeenstemming met de geldende normen.
▶9.2. Indien u vaststelt dat er residuen zich, giet u zuivere brandstof in de tank en LAST u die opniew af.
9.3. Sluit de aflaat Dop en de dop van de tank.
9.4. Om de heater in goede staat te bewaren, is het aanbevolen om die op te bergen op een droge plaats, beschut gegen möglichke externe schade.

10. AANSLUITING

Bij modellen waar de aansluiting van eenthermostat is voorzien, verwijdert u de dop die op de heater is aangesloten en sluit u de omgevingsthermostat (optie) aan (FIG. 26-27).

WAARSCHUWING: VOORDAT ER ONDERHOUD OF REPARATIE WORDT UITGEVOERD, MOET U DE VOEDINGSKABEL LOSKOPPELEN VAN HET ELEKTRISCHE NET EN CONTROLEREN OF DE HEATER Koud IS.

11.PROGRAMMA VOOR PREVENTIEF ONDERHOUD

COMPONENT FREQUENTIE ONDERHOUD ONDER HOOUSPROCEDURE
Brandstoffank Eén keer per Jaar of bij storingenschoonmaken	De tank volledig leegmaken en spoelen metschone brandstof (ZIE PARAG. 9.)
Filters Eén keer per Jaar of bij storingenschoonmaken of verrangen(controleer de intakte staat)	De filters reinigen (ZIE PARAG. 8.)
Filter brandstofpomp Eén keer per Jaar of bij storingenschoonmaken of verrangen(controleer de intakte staat)	Neem contact op met de technische Dienst
Elektroden Volgens de instructies schoonmaken Neem contact op met de technische Dienst
Ventilator Volgens de instructies schoonmaken	Neem contact op met de technische Dienst
Verbrandingskamer Volgens de instructies schoonmaken	Neem contact op met de technische Dienst

1. EEN PROBLEM UITZOEKEN

PROBLEEM MOGELIJKE OORZAAK MOGELIJKE OPLOSSING
De heater start nicht of blijft nicht aan	1. Schakelaar voor inschakeling staat op stand "0"2. Geen voeding3. Voedingskabel onderbroken4. Elektronica geblokkeerd of defect5. Foutieve instelling van de omgevingsthermostat (waar aanwezig)6. Geen brandstof7. Vreemde stoffen aanwezig in het verbrandingscircuit	1. Zet de schakelaar voor inschakeling op de stand "I" (FIG. 15)2a. Steek de stekker van de voedingskabel correct in het stopcontact (FIG. 14)2b. Controller of uw systeme de correcte spanning heeft2c. Bij modellen met dubbele spanning (... DV) (FIG. 9), controller of de stand van de schakelaar voor omschakeling van spanning overeenkomt met de elektrische netspanning Neem contact op met de technische Dienst3. Wendt u tot de technische Dienst4a. Reset de heater (ZIE PARAG. 7.2.)4b. Neem contact op met de technische Dienst5. Zet de omgevingsthermostat op een hogere temperatuur dan de temperatuur van de werkomgeving (FIG. 16)6. Voeg brandstof toe en reset de heater eventueel7a. De tank volledig leegmaken en vullen met schone brandstof (ZIE PARAG. 9.)7b. De filters reinigen (ZIE PARAG. 8.)7c. Neem contact op met de technische Dienst
De heater produeert rook tijdens de werking	1. Vreemde stoffen aanwezig in het verbrandingscircuit2. Obstructie van de luchtinlaat	1a. De tank volledig leegmaken en vullen met schone brandstof (ZIE PARAG. 9.)1b. De filters reinigen (ZIE PARAG. 8.)1c. Neem contact op met de technische Dienst2. Verwijder alle mogelijkke obstructies van de luchtinlaat
De heater.gaat nicht uit	1. Elektronica defect 1. Neem contact op met de technische Dienst

■nl - VERWIJDERING VAN HET PRODUCT

-Dit product werd ontworpen en gemaakt met hoogwaardige materialen en componenten, die gerecycleerd en herbruikt konnen worden.

Wanner op een product het symbol van de afvalbak op wielen met een kruis erdoor is aangebracht, betekent dit dat het product valt onder de Europese Richtlijn 2012/19/UE.

-Gelieve inlichtingen in te winnen betreffende hetplaatselijkke systeme voor gedifferentieerde inzameling van elektrische en elektronische toestellen.

-Respecteer deplaatselijkne normen die van kracht zich, en verwijder de oude toestellen nicht als gewoon huishoudelijk afval. Een correcte verwijdering van het product helpt om möglichke negatieve gevolgen voor de gezondheid van mens en milieu te voorkomen.
