NÁVOD K OBSLUZE BV 170 Master

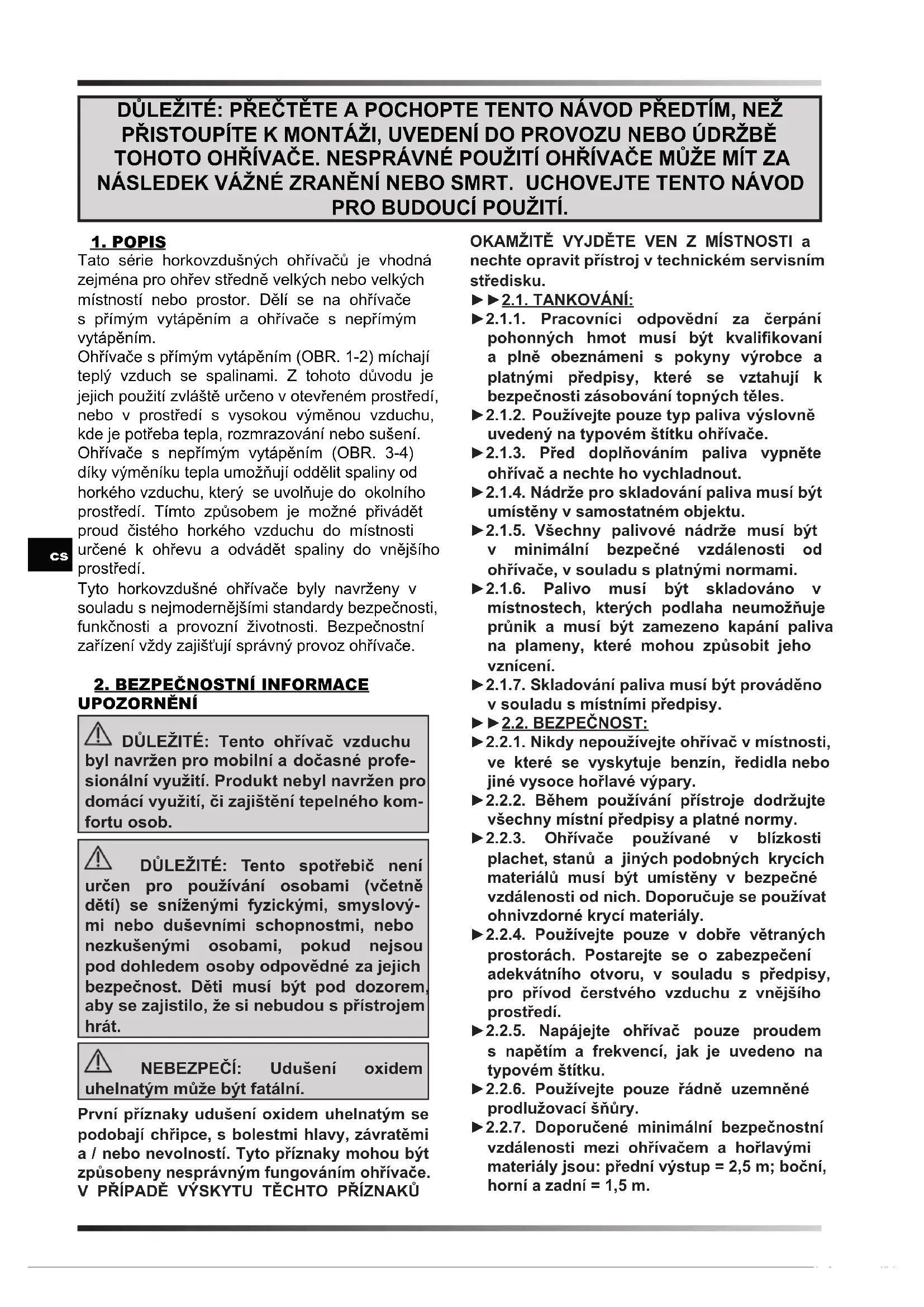

Tato série horkovzdušných ohřívačů je vhodná zejména pro ohřev středně velkých nebo velkých místností nebo prostor. Dělí se na ohřívače s přímým vytápěním a ohřívače s nepřímým vytápěním. Ohřívače s přímým vytápěním (OBR. 1-2) míchají teplý vzduch se spalinami. Z tohoto důvodu je jejich použití zvláště určeno v otevřeném prostředí, nebo v prostředí s vysokou výměnou vzduchu, kde je potřeba tepla, rozmrazování nebo sušení. Ohřívače s nepřímým vytápěním (OBR. 3-4) díky výměníku tepla umožňují oddělit spaliny od horkého vzduchu, který se uvolňuje do okolního prostředí. Tímto způsobem je možné přivádět proud čistého horkého vzduchu do místnosti určené k ohřevu a odvádět spaliny do vnějšího prostředí. Tyto horkovzdušné ohřívače byly navrženy v souladu s nejmodernějšími standardy bezpečnosti, funkčnosti a provozní životnosti. Bezpečnostní zařízení vždy zajišťují správný provoz ohřívače.

2. BEZPEČNOSTNÍ INFORMACE

UPOZORNĚNÍ DŮLEŽITÉ: Tento ohřívač vzduchu byl navržen pro mobilní a dočasné profe- sionální využití. Produkt nebyl navržen pro domácí využití, či zajištění tepelného kom- fortu osob. DŮLEŽITÉ: Tento spotřebič není určen pro používání osobami (včetně dětí) se sníženými fyzickými, smyslový- mi nebo duševními schopnostmi, nebo nezkušenými osobami, pokud nejsou pod dohledem osoby odpovědné za jejich bezpečnost. Děti musí být pod dozorem, aby se zajistilo, že si nebudou s přístrojem hrát. NEBEZPEČÍ: Udušení oxidem uhelnatým může být fatální. První příznaky udušení oxidem uhelnatým se podobají chřipce, s bolestmi hlavy, závratěmi a / nebo nevolností. Tyto příznaky mohou být způsobeny nesprávným fungováním ohřívače. V PŘÍPADĚ VÝSKYTU TĚCHTO PŘÍZNAKŮ OKAMŽITĚ VYJDĚTE VEN Z MÍSTNOSTI a nechte opravit přístroj v technickém servisním středisku. ►►2.1. TANKOVÁNÍ: ►2.1.1. Pracovníci odpovědní za čerpání pohonných hmot musí být kvalikovaní a plně obeznámeni s pokyny výrobce a platnými předpisy, které se vztahují k bezpečnosti zásobování topných těles. ►2.1.2. Používejte pouze typ paliva výslovně uvedený na typovém štítku ohřívače. ►2.1.3. Před doplňováním paliva vypněte ohřívač a nechte ho vychladnout. ►2.1.4. Nádrže pro skladování paliva musí být umístěny v samostatném objektu. ►2.1.5. Všechny palivové nádrže musí být v minimální bezpečné vzdálenosti od ohřívače, v souladu s platnými normami. ►2.1.6. Palivo musí být skladováno v místnostech, kterých podlaha neumožňuje průnik a musí být zamezeno kapání paliva na plameny, které mohou způsobit jeho vznícení. ►2.1.7. Skladování paliva musí být prováděno v souladu s místními předpisy. ►►2.2. BEZPEČNOST: ►2.2.1. Nikdy nepoužívejte ohřívač v místnosti, ve které se vyskytuje benzín, ředidla nebo jiné vysoce hořlavé výpary. ►2.2.2. Během používání přístroje dodržujte všechny místní předpisy a platné normy. ►2.2.3. Ohřívače používané v blízkosti plachet, stanů a jiných podobných krycích materiálů musí být umístěny v bezpečné vzdálenosti od nich. Doporučuje se používat ohnivzdorné krycí materiály. ►2.2.4. Používejte pouze v dobře větraných prostorách. Postarejte se o zabezpečení adekvátního otvoru, v souladu s předpisy, pro přívod čerstvého vzduchu z vnějšího prostředí. ►2.2.5. Napájejte ohřívač pouze proudem s napětím a frekvencí, jak je uvedeno na typovém štítku. ►2.2.6. Používejte pouze řádně uzemněné prodlužovací šňůry. ►2.2.7. Doporučené minimální bezpečnostní vzdálenosti mezi ohřívačem a hořlavými materiály jsou: přední výstup = 2,5 m; boční, horní a zadní = 1,5 m.en

►2.2.8. Umístěte teplý ohřívač, nebo ohřívač v provozu na pevný a rovný povrch, aby se zabránilo nebezpečí vzniku požáru. ►2.2.9. Udržujte domácí zvířata v bezpečné vzdálenosti od ohřívače. ►2.2.10. Když přístroj nepoužíváte, odpojte jej od elektrické sítě. ►2.2.11. Pokud je ohřívač řízen termostatem, může se kdykoliv zapnout. ►2.2.12. Nikdy nepoužívejte ohřívač v často obývaných místnostech, ani v ložnicích. ►2.2.13. Nikdy neblokujte nasávací otvor vzduchu (zadní část) anebo odváděcí otvor vzduchu (přední část) ohřívače. ►2.2.14. Když je ohřívač teplý, zapojený do elektrické sítě anebo v provozu, nesmí se nikdy přemísťovat, manipulovat, doplňovat palivem anebo provádět na něm jakékoli údržbářské zásahy. ►2.2.15. Vyhněte se použití potrubí na přívod/ odvod vzduchu s výjimkou originálních sad (tam, kde se předpokládají). ►2.2.16. Dodržujte bezpečnou vzdálenost horkých částí ohřívače od hořlavých nebo termolabilních materiálů (včetně napájecího kabelu). ►2.2.17. Je-li napájecí kabel poškozený, musí být vyměněn servisní technickou službou, aby se předešlo jakémukoli riziku.

UPOZORNĚNÍ: Obalový materiál není hračkou pro děti. Uchovávejte plastový sáček mimo dosah dětí, nebezpečí udušení! ►3.1. Odstraňte všechny obalové materiály použité pro balení a expedici ohřívače. Likvidujte v souladu s platnými předpisy. ►3.2. Pokud je ohřívač umístěn na podstavci, opatrně jej z něj sejměte. ►3.3. Zkontrolujte případné škody vzniklé během přepravy. Zdá-li se ohřívač poškozený, okamžitě informujte prodejce, u kterého byl zakoupen.

Tyto ohřívače jsou standardně vybaveny kolečky, rukojetí a spojkou kouřovodu v závislosti na modelu (OBR. 5-6). Tyto komponenty, spolu s příslušnými šrouby, se nacházejí v balení s ohřívačem.

UPOZORNĚNÍ: Ohřívač pracuje pouze s HVO 100 Biofuel, Naftou B7 nebo Elto. Používejte pouze naftu nebo elto, aby se zabránilo nebezpečí vzniku požáru nebo výbuchu. Nikdy nepoužívejte benzin, surovou naftu (ropu), ředidla pro barvy, alkohol a jiné palivové vysoce vznětlivé látky. V případě použití v podmínkách s nízkou teplotou používejte netoxické přídavky proti zamrznutí. Doporučuje se použít zimní naftu při teplotách pod 5°C.

6. PRINCIPY FUNGOVÁNÍ

A. Spalovací komora a horák, B. Ventilátor, C. Motor, D. Čerpadlo, E. Nádrž, F. Spojka kouřovodu (modely s nepřímým vytápěním). Čerpadlo nasává palivo z nádrže při provozním tlaku. Palivo je přiváděno do trysky, která jej rozprašuje ve spalovací komoře. Spalování probíhá pomocí směsi vzduch/palivo a jeho produkty jsou odváděny ven proudem vzduchu, který je generován rotací ventilátoru. U modelů s přímým vytápěním (OBR. 7) jsou produkty spalování odváděny do vytápěného prostředí, zatímco u modelů s nepřímým vytápěním (OBR.

8) můžou být produkty spalování odváděny do

vnějšího prostředí prostřednictvím vhodného systému potrubí. Série senzorů, zapojených na kontrolní elektronickou kartu, neustále sleduje správné fungování ohřívače a v případě anomálie jej okamžitě zastaví.

UPOZORNĚNÍ: Před zapnutím ohřívače si pozorně přečtěte ”INFORMACE O BEZPEČNOSTI”. DŮLEŽITÉ: U modelů s duálním napětím (... DV) zkontrolujte polohu přepínače napětí (220-240V / 110-120V) (OBR. 9). Pokud napětí nastaveno na ohřívači neodpovídá napětí dodávanému ze sítě, je nezbytné jej přizpůsobit. Odšroubujte dva šrouby, které upevňují kryt (OBR. 10), přesuňte/stiskněte přepínač na hodnotu dodávaného napětí (OBR. 11) a opět kryt namontujte (OBR. 12).

NESPRÁVNÉ NEBO CHYBĚJÍCÍ

NASTAVENÍ NAPĚTÍ MŮŽE VÉST K VÁŽNÉMU POŠKOZENÍ OHŘÍVAČE. ►►7.1. SPUŠTĚNÍ OHŘÍVAČE: ►7.1.1. Dodržujte všechny bezpečnostní pokyny. ►7.1.2. Zkontrolujte přítomnost paliva v nádrži. ►7.1.3. Zavřete víčko nádrže (OBR. 13). ►7.1.4. Připojte napájecí kabel k elektrické síti (OBR. 14) (VIZ NAPĚTÍ V “TABULCE TECHNICKÝCH ÚDAJŮ”). ►7.1.5. Umístěte vypínač “I/0” do polohy “I” (OBR. 15). Ohřívač by se měl zapnout během několika vteřin. Pokud se ohřívač nespustí, konzultujte odstavec “12. URČENÍ PROBLÉMU“. ►7.1.6. U modelů s termostatem prostředí zkontrolujte polohu knoíku (OBR. 16).en

DŮLEŽITÉ: U modelů s nepřímým vytápěním lze odvádět spaliny do vnějšího prostředí. ZAPOJTE POTRUBÍ PODLE PLATNÝCH PŘEDPISŮ A S

RESPEKTOVÁNÍM POKYNŮ UVEDENÝCH

V PŘÍSLUŠNÉ ČÁSTI TOHOTO NÁVODU. ►►7.2. RESET OHŘÍVAČE: V případě výskytu anomálie během normálního provozu se ohřívač zablokuje. Když se resetovací tlačítko rozsvítí stálým červeným světlem (OBR. 17), znamená to, že ohřívač musí být resetován. Pro resetování ohřívače stiskněte až na doraz resetovací tlačítko (OBR. 18). Před opětovným uvedením ohřívače do provozu je nutné najít a opravit příčinu, která vygenerovala zablokování (např. obstrukce proudění vzduchu na přívodu a/ nebo odvodu, zastavení ventilátoru, atd.). Pokud nejste schopni opravit problém, který způsobil zablokování, kontaktujte servisní středisko. ►►7.3. VYPNUTÍ OHŘÍVAČE: Umístěte vypínač “I/0” do polohy “0” (OBR. 19). Plamen zhasne a ventilátor běží až do úplného ochlazení spalovací komory. Neodpojujte z proudové zásuvky až do úplného dokončení chladicího cyklu.

V ZÁVISLOSTI OD POUŽÍVANÉHO PALIVA MŮŽE BÝT ZAPOTŘEBÍ PROČIŠTĚNÍ FILTRŮ: ►►8.1. PLNÍCÍ FILTR (OBR. 20): ►8.1.1. Sejměte víčko (A) nádrže. ►8.1.2. Vytáhněte ltr (B) z nádrže. ►8.1.3. Vyčistěte ltr (B) s čistým palivem, dávejte pozor, abyste jej nepoškodili. ►8.1.4. Namontujte ltr (B) do nádrže. ►8.1.5. Zavřete víčko (A).

►►8.2. SACÍ FILTR (OBR. 21) V

ZÁVISLOSTI NA MODELU: ►8.2.1. Vyjměte ltr (A) ze sedla. ►8.2.2. Odstraňte hadicové spony (B). ►8.2.3. Vyjměte hadice (C). ►8.2.4. Vyměňte ltr (A) s originálním náhradním dílem. ►8.2.5. Připojte hadice (C). ►8.2.6. Opětovně umístěte hadicové spony (B). ►8.2.7. Umístěte ltr (A) na původní místo.

►►8.3. SACÍ FILTR (OBR. 22) V

ZÁVISLOSTI NA MODELU: ►8.3.1. Vyjměte baňku (A). ►8.3.2. Opatrně vytáhněte ltr (B) z baňky a uchovejte těsnění. ►8.3.3. Vyčistěte ltr (B) s čistým palivem, dávejte pozor, abyste jej nepoškodili. ►8.3.4. Namontujte ltr (B) do baňky. ►8.3.5. Opatrně namontujte baňku (A) a dbejte na správnou montáž těsnění. ►►8.4. FILTR PALIVOVÉHO ČERPADLA: Viz program preventivní údržby.

9. SKLADOVÁNÍ A PŘEPRAVA

UPOZORNĚNÍ: Před každým přemístěním je nezbytné ohřívač zastavit (VIZ ODST.

7.3.), odpojit od elektrického napájení

vytažením zástrčky z proudové zásuvky (OBR. 23), počkat na úplné ochlazení ohřívače a ujistit se, že víčko nádrže je pevně uzavřené, aby nedocházelo k únikům paliva. Manipulujte s ohřívačem vždy ve vodorovné poloze. PRO CO NEJLEPŠÍ UCHOVÁVÁNÍ A PŘEPRAVU OHŘÍVAČE SE DOPORUČUJE DODRŽOVAT NÁSLEDUJÍCÍ POKYNY: ►9.1. Vyprázdněte palivovou nádrž odstraněním vypouštěcí zátky na dně nádrže (OBR. 24- 25). Zlikvidujte palivo vhodným způsobem a v souladu s platnými předpisy. ►9.2. Pokud se uvnitř nádrže nacházejí nečistoty, naplňte nádrž čistým palivem a pak ji opětovně vyprázdněte. ►9.3. Zavřete vypouštěcí zátku a víčko nádrže. ►9.4. Pro co nejlepší uchování ohřívače se doporučuje skladovat jej na suchém místě a chránit před možným poškozením.

10. PŘIPOJENÍ POKOJOVÉHO

TERMOSTATU U modelů vybavených připojením termostatu sejměte kryt připojený k ohřívači a připojte pokojový termostat (volitelné příslušenství) (OBR. 26-27).en

KOMPONENT FREKVENCE ÚDRŽBY PROCEDURA ÚDRŽBY Nádrž na palivo Vyčistěte jednou za rok nebo podle potřeby Vyprázdněte a opláchněte nádrž čistým palivem (VIZ ODST. 9.) Filtry Vyčistěte nebo vyměňte jednou za rok nebo podle potřeby (kontrola integrity) Vyčistěte ltry (VIZ ODST. 8.) Filtr palivového čerpadla Vyčistěte nebo vyměňte jednou za rok nebo podle potřeby (kontrola integrity) Obraťte se na technické servisní středisko Elektrody Vyčistěte podle potřeby Obraťte se na technické servisní středisko Ventilátor Vyčistěte podle potřeby Obraťte se na technické servisní středisko Spalovací komora Vyčistěte podle potřeby Obraťte se na technické servisní středisko

PROBLÉM MOŽNÁ PŘÍČINA MOŽNÉ ŘEŠENÍ Ohřívač se nespustí nebo nezůstane zapnutý

1. Vypínač zapalování je v

3. Připojovací kabel přerušený

7. Přítomnost cizích těles v

1. Umístěte vypínač zapalování do polohy “I”

(OBR. 15) 2a. Správně zasuňte napájecí kabel do zásuvky (OBR. 14) 2b. Zkontrolujte správné napětí vašeho zařízení 2c. U modelů s duálním napětím (...DV) (OBR. 9), zkontrolujte, zda je přepínač napětí v poloze odpovídající napájecímu napětí

3. Obraťte se na technické servisní středisko

4a. Resetujte ohřívač (VIZ ODST. 7.2.) 4b. Obraťte se na technické servisní středisko

5. Působte na pokojový termostat a nastavte

jej na teplotu vyšší, než je pracovní prostředí (OBR. 16)

6. Doplňte palivo a případně resetujte ohřívač

7a. Vyprázdněte a naplňte nádrž čistým palivem (VIZ ODST. 9.) 7b. Vyčistěte ltry (VIZ ODST. 8.) 7c. Obraťte se na technické servisní středisko Ohřívač generuje kouř během provozu

1. Přítomnost cizích těles v

2. Překážky v otvoru přívodu

vzduchu 1a. Vyprázdněte a naplňte nádrž čistým palivem (VIZ ODST. 9.) 1b. Vyčistěte ltry (VIZ ODST. 8.) 1c. Obraťte se na technické servisní středisko

2. Odstraňte všechny možné překážky z otvoru

proudění vzduchu Ohřívač se nevypne

1. Vadná elektronika 1. Obraťte se na technické servisní střediskoen

3. Pripojovací kábel

7a. Vyprázdnite a naplňte nádrž čistým palivom (VIĎ ODST. 9.) 7b. Vyčistite ltre (VIĎ ODST. 8.) 7c. Obráťte sa na technické servisné stredisko Ohrievač generuje dym počas prevádzky

vzduchu 1a. Vyprázdnite a naplňte nádrž čistým palivom (VIĎ ODST. 9.) 1b. Vyčistite ltre (VIĎ ODST. 8.) 1c. Obráťte sa na technické servisné stredisko
