NÁVOD NA OBSLUHU BV 170 Master

5. Nesprávné nastavení

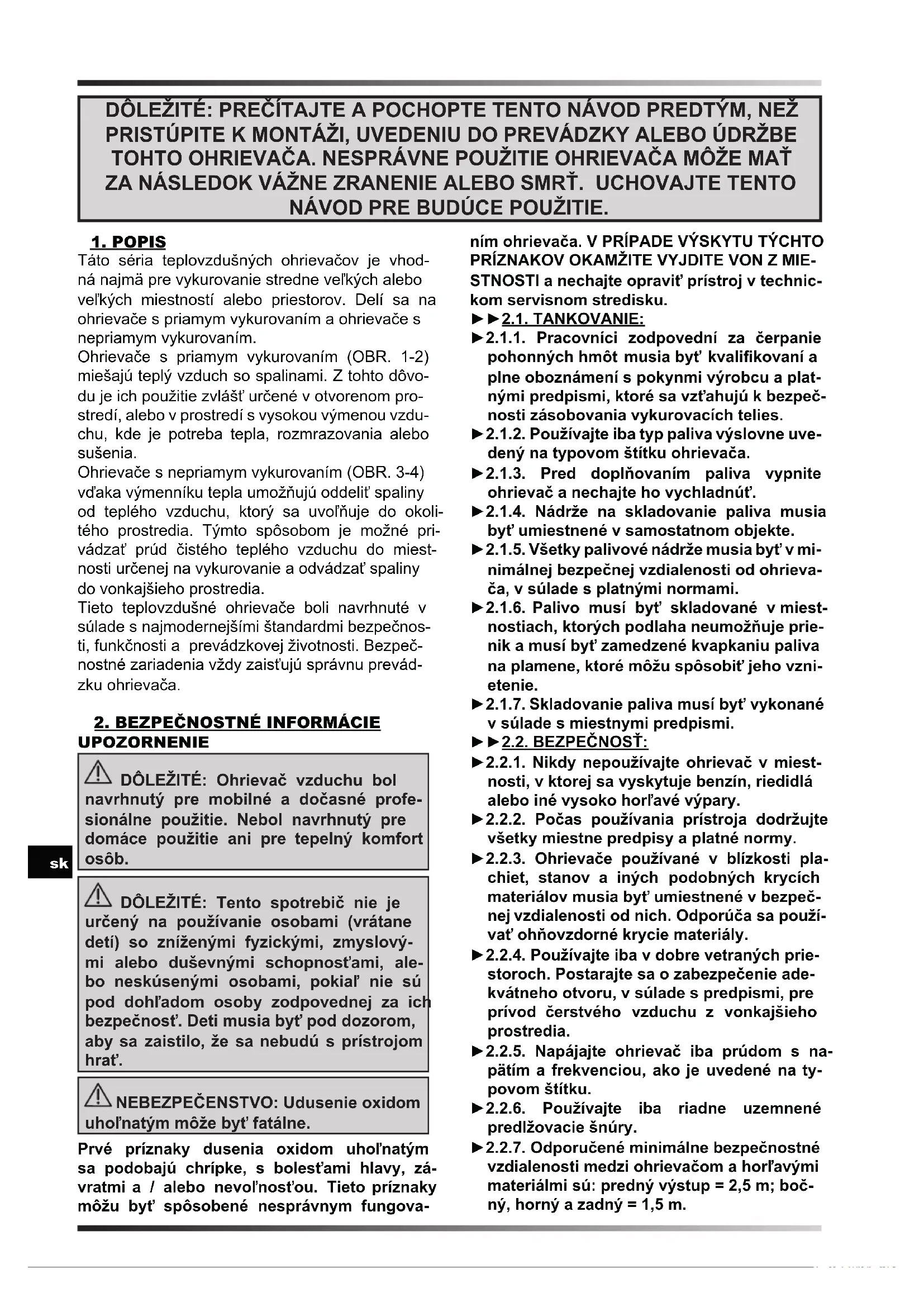

Táto séria teplovzdušných ohrievačov je vhod- ná najmä pre vykurovanie stredne veľkých alebo veľkých miestností alebo priestorov. Delí sa na ohrievače s priamym vykurovaním a ohrievače s nepriamym vykurovaním. Ohrievače s priamym vykurovaním (OBR. 1-2) miešajú teplý vzduch so spalinami. Z tohto dôvo- du je ich použitie zvlášť určené v otvorenom pro- stredí, alebo v prostredí s vysokou výmenou vzdu- chu, kde je potreba tepla, rozmrazovania alebo sušenia. Ohrievače s nepriamym vykurovaním (OBR. 3-4) vďaka výmenníku tepla umožňujú oddeliť spaliny od teplého vzduchu, ktorý sa uvoľňuje do okoli- tého prostredia. Týmto spôsobom je možné pri- vádzať prúd čistého teplého vzduchu do miest- nosti určenej na vykurovanie a odvádzať spaliny do vonkajšieho prostredia. Tieto teplovzdušné ohrievače boli navrhnuté v súlade s najmodernejšími štandardmi bezpečnos- ti, funkčnosti a prevádzkovej životnosti. Bezpeč- nostné zariadenia vždy zaisťujú správnu prevád- zku ohrievača.

2. BEZPEČNOSTNÉ INFORMÁCIE

UPOZORNENIE DÔLEŽITÉ: Ohrievač vzduchu bol navrhnutý pre mobilné a dočasné profe- sionálne použitie. Nebol navrhnutý pre domáce použitie ani pre tepelný komfort osôb. DÔLEŽITÉ: Tento spotrebič nie je určený na používanie osobami (vrátane detí) so zníženými fyzickými, zmyslový- mi alebo duševnými schopnosťami, ale- bo neskúsenými osobami, pokiaľ nie sú pod dohľadom osoby zodpovednej za ich bezpečnosť. Deti musia byť pod dozorom, aby sa zaistilo, že sa nebudú s prístrojom hrať. NEBEZPEČENSTVO: Udusenie oxidom uhoľnatým môže byť fatálne. Prvé príznaky dusenia oxidom uhoľnatým sa podobajú chrípke, s bolesťami hlavy, zá- vratmi a / alebo nevoľnosťou. Tieto príznaky môžu byť spôsobené nesprávnym fungova- ním ohrievača. V PRÍPADE VÝSKYTU TÝCHTO PRÍZNAKOV OKAMŽITE VYJDITE VON Z MIE- STNOSTI a nechajte opraviť prístroj v technic- kom servisnom stredisku. ►►2.1. TANKOVANIE: ►2.1.1. Pracovníci zodpovední za čerpanie pohonných hmôt musia byť kvalikovaní a plne oboznámení s pokynmi výrobcu a plat- nými predpismi, ktoré sa vzťahujú k bezpeč- nosti zásobovania vykurovacích telies. ►2.1.2. Používajte iba typ paliva výslovne uve- dený na typovom štítku ohrievača. ►2.1.3. Pred doplňovaním paliva vypnite ohrievač a nechajte ho vychladnúť. ►2.1.4. Nádrže na skladovanie paliva musia byť umiestnené v samostatnom objekte. ►2.1.5. Všetky palivové nádrže musia byť v mi- nimálnej bezpečnej vzdialenosti od ohrieva- ča, v súlade s platnými normami. ►2.1.6. Palivo musí byť skladované v miest- nostiach, ktorých podlaha neumožňuje prie- nik a musí byť zamedzené kvapkaniu paliva na plamene, ktoré môžu spôsobiť jeho vzni- etenie. ►2.1.7. Skladovanie paliva musí byť vykonané v súlade s miestnymi predpismi. ►►2.2. BEZPEČNOSŤ: ►2.2.1. Nikdy nepoužívajte ohrievač v miest- nosti, v ktorej sa vyskytuje benzín, riedidlá alebo iné vysoko horľavé výpary. ►2.2.2. Počas používania prístroja dodržujte všetky miestne predpisy a platné normy. ►2.2.3. Ohrievače používané v blízkosti pla- chiet, stanov a iných podobných krycích materiálov musia byť umiestnené v bezpeč- nej vzdialenosti od nich. Odporúča sa použí- vať ohňovzdorné krycie materiály. ►2.2.4. Používajte iba v dobre vetraných prie- storoch. Postarajte sa o zabezpečenie ade- kvátneho otvoru, v súlade s predpismi, pre prívod čerstvého vzduchu z vonkajšieho prostredia. ►2.2.5. Napájajte ohrievač iba prúdom s na- pätím a frekvenciou, ako je uvedené na ty- povom štítku. ►2.2.6. Používajte iba riadne uzemnené predlžovacie šnúry. ►2.2.7. Odporučené minimálne bezpečnostné vzdialenosti medzi ohrievačom a horľavými materiálmi sú: predný výstup = 2,5 m; boč- ný, horný a zadný = 1,5 m.en

►2.2.8. Umiestnite teplý ohrievač, alebo ohrievač v prevádzke na pevný a rovný po- vrch, aby sa zabránilo nebezpečenstvu vzni- ku požiaru. ►2.2.9. Udržujte domáce zvieratá v bezpečnej vzdialenosti od ohrievača. ►2.2.10. Keď prístroj nepoužívate, odpojte ho od elektrickej siete. ►2.2.11. Ak je ohrievač riadený termostatom, môže sa kedykoľvek zapnúť. ►2.2.12. Nikdy nepoužívajte ohrievač v často obývaných miestnostiach, ani v spálňach. ►2.2.13. Nikdy neblokujte nasávací otvor vzduchu (zadná časť) alebo odvádzací otvor vzduchu (predná časť) ohrievača. ►2.2.14. Keď je ohrievač teplý, zapojený do elektrickej siete alebo v prevádzke, nesmie sa nikdy premiestňovať, manipulovať, dopl- ňovať palivom alebo vykonávať na ňom aké- koľvek údržbárske zásahy. ►2.2.15. Vyhnite sa použitiu potrubí na prívod/ odvod vzduchu s výnimkou originálnych súprav (tam, kde sa predpokladajú). ►2.2.16. Dodržujte bezpečnú vzdialenosť tep- lých častí ohrievača od horľavých alebo ter- molabilných materiálov (vrátane napájacie- ho kábla). ►2.2.17. Ak je napájací kábel poškodený, musí byť vymenený servisnou technickou služ- bou, aby sa predišlo akémukoľvek riziku.

UPOZORNENIE: Obalový materiál nie je hračkou pre deti. Uchovávajte plastový sáčik mimo dosahu detí, nebezpečenstvo udusenia! ►3.1. Odstráňte všetky obalové materiály použité pre balenie a expedíciu ohrievača. Likvidujte v súlade s platnými predpismi. ►3.2. Usunąć wytłuszczenie je ohrievač umiest- nený na podstavci, opatrne ho z neho zložte. ►3.3. Skontrolujte prípadné škody vzniknuté po- čas prepravy. Ak sa vám zdá ohrievač poškode- ný, okamžite informujte predajcu, u ktorého bol zakúpený.

Tieto ohrievače sú štandardne vybavené kolie- skami, rukoväťou a dymovodom v závislosti od modelu (OBR. 5-6). Tieto komponenty, spolu s príslušnými skrutkami, sa nachádzajú v balení s ohrievačom.

UPOZORNENIE: Ohrievač pracuje iba sHVO 100 Biofuel, Diesel B7 alebo Elto. Používajte iba naftu alebo elto, aby sa zabránilo nebezpečenstvu vzniku požiaru alebo výbuchu. Nikdy nepoužívajte benzín, surovú naftu (ropu), riedidlá na farby, alkohol a iné palivové vysoko horľavé látky. V prípade použitia v podmienkach s nízkou tep- lotou používajte netoxické prídavky proti zamrz- nutiu. Odporúča sa použiť zimnú naftu pri teplotách pod 5°C.

6. PRINCÍPY FUNGOVANIA

A. Spaľovacia komora a horák, B. Ventilátor, C. Motor, D. Čerpadlo, E. Nádrž, F. Adaptér dymovodu (modely s nepriamym vykurovaním). Čerpadlo nasáva palivo z nádrže pri prevádzkovom tlaku. Palivo je privádzané do trysky, ktorá ho rozprašuje v spaľovacej komore. Spaľovanie prebieha pomocou zmesi vzduch/ palivo a jeho produkty sú odvádzané von prúdom vzduchu, ktorý je generovaný rotáciou ventilátora. U modelov s priamym vykurovaním (OBR. 7) sú produkty spaľovania odvádzané do vykurovaného prostredia, zatiaľ čo u modelov s nepriamym vykurovaním (OBR. 8) môžu byť produkty spaľovania odvádzané do vonkajšieho prostredia prostredníctvom vhodného systému potrubí. Séria senzorov, zapojených na kontrolnú elektronickú kartu, neustále sleduje správne fungovanie ohrievača a v prípade anomálie ho okamžite zastaví.

UPOZORNENIE: Pred zapnutím ohrievača si pozorne prečítajte ”INFORMÁCIE O BEZPEČNOSTI”. DÔLEŽITÉ: U modelov s duálnym napätím (...DV) skontrolujte polohu prepínača na- pätia (220-240V / 110-120V) (OBR. 9). Pokiaľ napätie nastavené na ohrievači nezodpove- dá napätiu dodávanému zo siete, je nevy- hnutné ho prispôsobiť. Odskrutkujte dve skrutky, ktoré upevňujú kryt (OBR. 10), pre- suňte/stlačte prepínač na hodnotu dodáva- ného napätia (OBR. 11) a opäť kryt namon- tujte (OBR. 12). NESPRÁVNE ALEBO CHÝBAJÚCE NASTA- VENIE NAPÄTIA MÔŽE VIESŤ K VÁŽNEMU POŠKODENIU OHRIEVAČA. ►►7.1. SPUSTENIE OHRIEVAČA: ►7.1.1. Dodržujte všetky bezpečnostné pokyny. ►7.1.2. Skontrolujte prítomnosť paliva v nádrži. ►7.1.3. Zatvorte viečko nádrže (OBR. 13). ►7.1.4. Pripojte napájací kábel k elektrickej sieti (OBR. 14) (VIĎ NAPÄTIE V “TABUĽKE TECHNICKÝCH ÚDAJOV”).en

DÔLEŽITÉ: U modelov s nepriamym vykurovaním je možné odvádzať spaliny do vonkajšieho prostredia. ZAPOJTE

UVEDENÝCH V PRÍSLUŠNEJ ČASTI TOHTO NÁVODU. ►►7.2. RESET OHRIEVAČA: V prípade výskytu anomálie počas normálnej prevádzky sa ohrievač zablokuje. Keď sa resetovacie tlačidlo rozsvieti stálym červeným svetlom (OBR. 17), znamená to, že ohrievač musí byť resetovaný. Pre resetovanie ohrievača stlačte až na doraz resetovacie tlačidlo (OBR. 18). Pred opätovným uvedením ohrievača do prevádzky je nutné nájsť a opraviť príčinu, ktorá vygenerovala zablokovanie (napr. obštrukcia prúdenia vzduchu na prívode a/alebo odvode, zastavenie ventilátora, atď.). Ak nie ste schopní vyriešiť problém, ktorý spôsobil zablokovanie, kontaktujte servisné stredisko. ►►7.3. VYPNUTIE OHRIEVAČA: Umiestnite vypínač “I/0” do polohy “0” (OBR. 19). Plameň zhasne a ventilátor beží až do úplného ochladenia spaľovacej komory. Neodpojujte z prúdovej zásuvky až do úplného dokončenia chladiaceho cyklu.

ČERPADLA: Viď program preventívnej údržby.

9. SKLADOVANIE A PREPRAVA

UPOZORNENIE: Pred každým premiestnením je nevyhnutné ohrievač zastaviť (VIĎ ODST. 7.3.), odpojiť od elektrického napájania vytiahnutím zástrčky z prúdovej zásuvky (OBR. 23), počkať na úplné ochladenie ohrievača a uistiť sa, že viečko nádrže je pevne zatvorené, aby nedochádzalo k únikom paliva. Manipulujte s ohrievačom vždy vo vodorovnej polohe. PRE ČO NAJLEPŠIE UCHOVÁVANIE A

PREPRAVU OHRIEVAČA SA ODPORÚČA

DODRŽIAVAŤ NASLEDUJÚCE POKYNY: ►9.1. Vyprázdnite palivovú nádrž odstránením vypúšťacej zátky na dne nádrže (OBR. 24- 25). Zlikvidujte palivo vhodným spôsobom a v súlade s platnými predpismi. ►9.2. Ak sa vo vnútri nádrže nachádzajú nečistoty, naplňte nádrž čistým palivom a potom ju opäť vyprázdnite. ►9.3. Zatvorte vypúšťaciu zátku a viečko nádrže. ►9.4. Pre čo najlepšie uchovanie ohrievača sa odporúča skladovať ho na suchom mieste a chrániť pred možným poškodením.

10. PRIPOJENIE IZBOVEHO

TERMOSTATU U modelov vybavených pripojením termostatu od- stráňte kryt pripojený k ohrievaču a pripojte izbový termostat (voliteľné príslušenstvo) (OBR. 26-27).en

KOMPONENT FREKVENCIA ÚDRŽBY POSTUP ÚDRŽBY Nádrž na palivo Vyčistite raz za rok alebo podľa potreby Vyprázdnite a opláchnite nádrž čistým palivom (VIĎ ODST. 9.) Filtre Vyčistite alebo vymeňte raz za rok alebo podľa potreby (kontrola integrity) Vyčistite ltre (VIĎ ODST. 8.) Filter palivového čerpadla Vyčistite alebo vymeňte raz za rok alebo podľa potreby (kontrola integrity) Obráťte sa na technické servisné stredisko Elektródy Vyčistite podľa potreby Obráťte sa na technické servisné stredisko Ventilátor Vyčistite podľa potreby Obráťte sa na technické servisné stredisko Spaľovacia komora Vyčistite podľa potreby Obráťte sa na technické servisné stredisko

1. Vypínač zapaľovania je v

5. Nesprávne nastavenie

izboveho termostatu (pokiaľ existuje)

6. Nedostatok paliva

7. Prítomnosť cudzích telies v

1. Umiestnite vypínač zapaľovania do polohy “I”

(OBR. 15) 2a. Správne zasuňte napájací kábel do zásuvky (OBR. 14) 2b. Skontrolujte správne napätie vášho zariadenia 2c. U modelov s duálnym napätím (...DV) (OBR. 9), skontrolujte, či je prepínač napätia v polohe odpovedajúcej napájaciemu napätiu

1. Prítomnosť cudzích telies v

2. Prekážky v otvore prívodu

vzduchu 1a. Vyprázdnite a naplňte nádrž čistým palivom (VIĎ ODST. 9.) 1b. Vyčistite ltre (VIĎ ODST. 8.) 1c. Obráťte sa na technické servisné stredisko

2. Odstráňte všetky možné prekážky z otvoru
