KULLANIM KILAVUZU BV 170 Master

Bu sıcak hava ısıtıcıları serisi, özellikle orta ve büyük boyutlara sahip alanlar veya lokallerin ısıtılmasında kullanılır. Doğrudan ısıtmalı ısıtıcılar ve dolaylı ısıtmalı ısıtıcılar olarak aralarında ayrılırlar. Doğrudan ısıtmalı ısıtıcılar (ŞEK. 1-2), sıcak havayı yanma dumanları ile karıştırırlar. Bu nedenle kullanımları özellikle, ısıtma, buz çözme veya kurutma gereği duyulan açık veya yüksek hava değişimli ortamlar için uygundur. Dolaylı ısıtmalı ısıtıcılar (ŞEK. 3-4), bir ısı eşanjörü sayesinde yanma gazını ortama verilen sıcak havadan ayırmayı sağlarlar. Bu şekilde, temiz sıcak hava akımını ısıtılacak alana yaymak ve tahliye dumanlarını dışarı yönlendirmek mümkündür. Bu sıcak hava ısıtıcıları en modern emniyet, işlevsellik ve kullanım ömrü kriterlerine göre tasarlanmıştır. Emniyet cihazları, ısıtıcının doğru işleyişini daima garantilerler.

2. GÜVENLİK HAKKINDA BİLGİLER

geçici profesyonel uygulamalar için

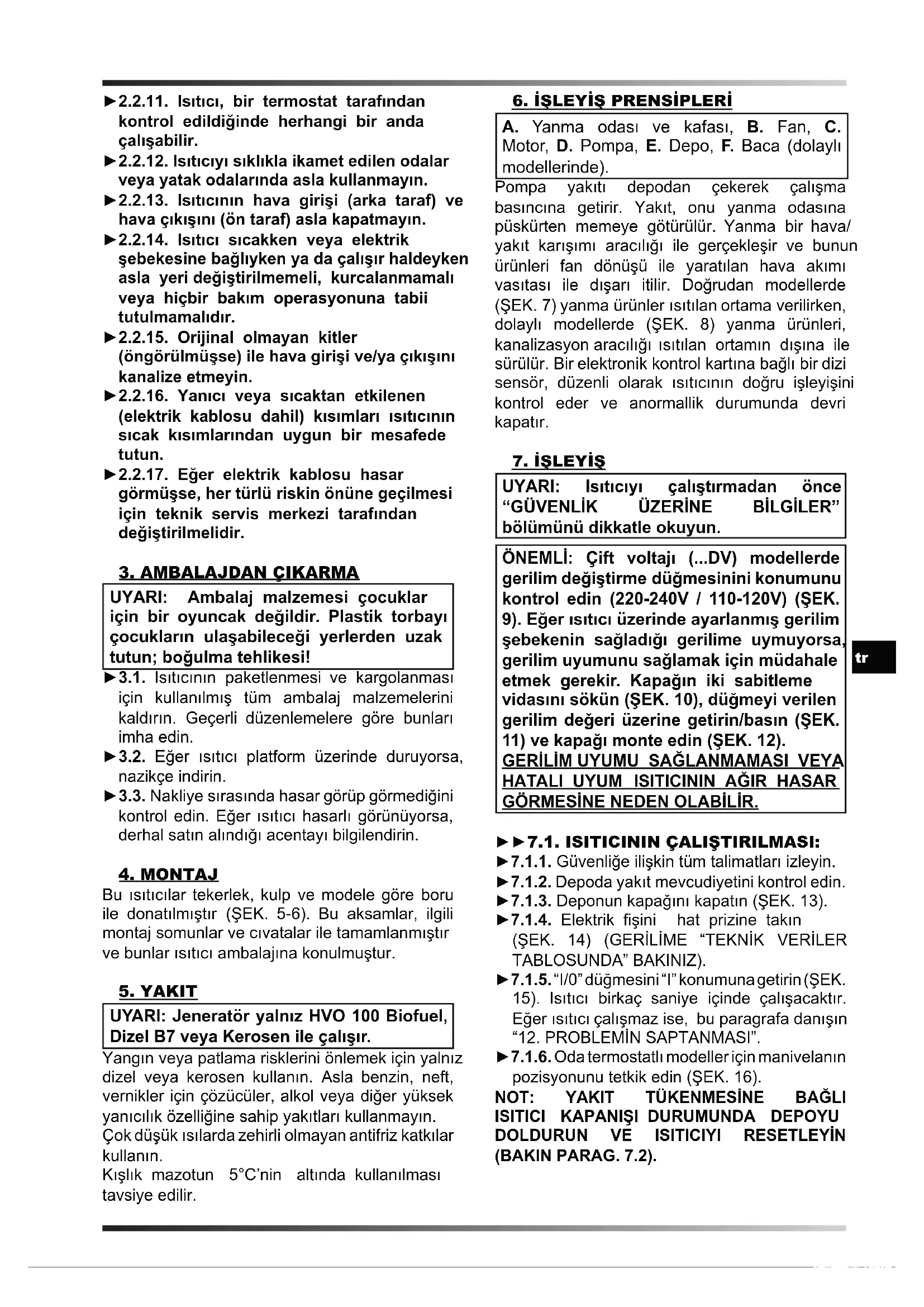

►2.2.11. Isıtıcı, bir termostat tarafından kontrol edildiğinde herhangi bir anda çalışabilir. ►2.2.12. Isıtıcıyı sıklıkla ikamet edilen odalar veya yatak odalarında asla kullanmayın. ►2.2.13. Isıtıcının hava girişi (arka taraf) ve hava çıkışını (ön taraf) asla kapatmayın. ►2.2.14. Isıtıcı sıcakken veya elektrik şebekesine bağlıyken ya da çalışır haldeyken asla yeri değiştirilmemeli, kurcalanmamalı veya hiçbir bakım operasyonuna tabii tutulmamalıdır. ►2.2.15. Orijinal olmayan kitler (öngörülmüşse) ile hava girişi ve/ya çıkışını kanalize etmeyin. ►2.2.16. Yanıcı veya sıcaktan etkilenen (elektrik kablosu dahil) kısımları ısıtıcının sıcak kısımlarından uygun bir mesafede tutun. ►2.2.17. Eğer elektrik kablosu hasar görmüşse, her türlü riskin önüne geçilmesi için teknik servis merkezi tarafından değiştirilmelidir.

3. AMBALAJDAN ÇIKARMA

UYARI: Ambalaj malzemesi çocuklar için bir oyuncak değildir. Plastik torbayı çocukların ulaşabileceği yerlerden uzak tutun; boğulma tehlikesi! ►3.1. Isıtıcının paketlenmesi ve kargolanması için kullanılmış tüm ambalaj malzemelerini kaldırın. Geçerli düzenlemelere göre bunları imha edin. ►3.2. Eğer ısıtıcı platform üzerinde duruyorsa, nazikçe indirin. ►3.3. Nakliye sırasında hasar görüp görmediğini kontrol edin. Eğer ısıtıcı hasarlı görünüyorsa, derhal satın alındığı acentayı bilgilendirin.

Bu ısıtıcılar tekerlek, kulp ve modele göre boru ile donatılmıştır (ŞEK. 5-6). Bu aksamlar, ilgili montaj somunlar ve cıvatalar ile tamamlanmıştır ve bunlar ısıtıcı ambalajına konulmuştur.

UYARI: Jeneratör yalnız HVO 100 Biofuel, Dizel B7 veya Kerosen ile çalışır. Yangın veya patlama risklerini önlemek için yalnız dizel veya kerosen kullanın. Asla benzin, neft, vernikler için çözücüler, alkol veya diğer yüksek yanıcılık özelliğine sahip yakıtları kullanmayın. Çok düşük ısılarda zehirli olmayan antifriz katkılar kullanın. Kışlık mazotun 5°C’nin altında kullanılması tavsiye edilir.

6. İŞLEYİŞ PRENSİPLERİ

A. Yanma odası ve kafası, B. Fan, C. Motor, D. Pompa, E. Depo, F. Baca (dolaylı modellerinde). Pompa yakıtı depodan çekerek çalışma basıncına getirir. Yakıt, onu yanma odasına püskürten memeye götürülür. Yanma bir hava/ yakıt karışımı aracılığı ile gerçekleşir ve bunun ürünleri fan dönüşü ile yaratılan hava akımı vasıtası ile dışarı itilir. Doğrudan modellerde (ŞEK. 7) yanma ürünler ısıtılan ortama verilirken, dolaylı modellerde (ŞEK. 8) yanma ürünleri, kanalizasyon aracılığı ısıtılan ortamın dışına ile sürülür. Bir elektronik kontrol kartına bağlı bir dizi sensör, düzenli olarak ısıtıcının doğru işleyişini kontrol eder ve anormallik durumunda devri kapatır.

UYARI: Isıtıcıyı çalıştırmadan önce “GÜVENLİK ÜZERİNE BİLGİLER” bölümünü dikkatle okuyun. ÖNEMLİ: Çift voltajı (...DV) modellerde gerilim değiştirme düğmesinini konumunu kontrol edin (220-240V / 110-120V) (ŞEK. 9). Eğer ısıtıcı üzerinde ayarlanmış gerilim şebekenin sağladığı gerilime uymuyorsa, gerilim uyumunu sağlamak için müdahale etmek gerekir. Kapağın iki sabitleme vidasını sökün (ŞEK. 10), düğmeyi verilen gerilim değeri üzerine getirin/basın (ŞEK.

GÖRMESİNE NEDEN OLABİLİR. ►►7.1. ISITICININ ÇALIŞTIRILMASI: ►7.1.1. Güvenliğe ilişkin tüm talimatları izleyin. ►7.1.2. Depoda yakıt mevcudiyetini kontrol edin. ►7.1.3. Deponun kapağını kapatın (ŞEK. 13). ►7.1.4. Elektrik fişini hat prizine takın (ŞEK. 14) (GERİLİME “TEKNİK VERİLER TABLOSUNDA” BAKINIZ). ►7.1.5. “I/0” düğmesini “I” konumuna getirin (ŞEK. 15). Isıtıcı birkaç saniye içinde çalışacaktır. Eğer ısıtıcı çalışmaz ise, bu paragrafa danışın “12. PROBLEMİN SAPTANMASI”. ►7.1.6. Oda termostatlı modeller için manivelanın pozisyonunu tetkik edin (ŞEK. 16). NOT: YAKIT TÜKENMESİNE BAĞLI

ÖNEMLİ: Dolaylı modellerde yakıt ürünleri dışarıya kanalize edilebilir.

KANALİZASYONU GEÇERLİ

DÜZENLEMELERE GÖRE YAPIN VE İŞBU KILAVUZUN İLGİLİ BÖLÜMÜNDE YAZAN TALİMATLARA UYUN. ►►7.2. ISITICININ RESETLENMESİ: Normal işleyişte bir anormallik görülmesi durumunda ısıtıcı bloke olur. Reset düğmesi fasılasız kırmızı ışık yanmış olarak belirdiğinde (ŞEK. 17), ısıtıcının resetlenmesi gerektiği anlamını taşır. Isıtıcıyı resetlemek için reset düğmesine sonuna kadar basın (ŞEK. 18). Isıtıcıyı tekrar çalıştırmadan önce, bloğu yaratan sebep bulunmalı ve ortadan kaldırılmalıdır (örneğin, girişte hava prizi ve/ya hava tahliyesi tıkanıklığı, fan durması, vs.). Bloğu yaratan problemin giderilememesi halinde, teknik servis merkezinin müdahalesini isteyin. ►►7.3. ISITICININ KAPATILMASI: “I/0” düğmesini “0” konumuna getirin (ŞEK. 19). Alev söner ve fan yanma odası tamamen soğutulana kadar çalışmaya devam eder. Soğutma devri tamamlanıncaya kadar prizden çıkarmayın.

8. FİLTRELERİN TEMİZLENMESİ

KULLANILAN YAKIT KALİTESİNE GÖRE DEPO FİLTRESİNİN TEMİZLENMESİ GEREKLİ OLABİLİR: ►►8.1. YÜKLEME FİLTRESİ (ŞEK. 20): ►8.1.1. Deponun kapağını (A) kaldırın. ►8.1.2. Filtreyi (B) depodan çıkarın. ►8.1.3. Hasar vermemeye dikkat ederek temiz yakıt ile filtreyi (B) temizleyin. ►8.1.4. Deponun filtesini (B) yerine monte edin. ►8.1.5. Kapağı (A) takın. ►►8.2. ASPİRASYON FİLTRESİ (ŞEK.

►8.2.1. Filtreyi (A) yuvasından çıkarın. ►8.2.2. Hortum kelepçelerini (B) çıkarın. ►8.2.3. Hortumları (C) çıkarın. ►8.2.4. Filtreyi (A) orijinal yedeği ile değiştirin. ►8.2.5. Hortumları (C) yeniden monte edin. ►8.2.6. Hortum kelepçelerini (B) takın. ►8.2.7. Filtreyi (A) orijinal yuvasına yerleştirin. ►►8.3. ASPİRASYON FİLTRESİ, (ŞEK.

►8.3.1. Bardağı (A) kaldırın. ►8.3.2. Contaları özenle korumaya dikkat ederk filtreyi (B) bardaktan çıkarın. ►8.3.3. Hasar vermemeye dikkat ederek temiz yakıt ile filtreyi (B) temizleyin. ►8.3.4. Filteyi (B) bardağa monte edin. ►8.3.5. Contaları doğru şekilde montelemeye dikkat ederek bardağı (A) yeniden monte edin. ►►8.4. YAKIT POMPA FİLTRESİ: Önlemsel bakım programına bakınız.

UYARI: Hertürlü taşıma işleminden önce ısıtıcı kapatılmalıdır (BAKINIZ PARAG.

7.3.) fişi elektrik prizinden çekerek elektrik

kesilmelidir (ŞEK. 23), ısıtıcının tam soğumasını bekleyin ve yakıtın dışarı akmasını engellemek için depo kapağının iyice kapalı olduğundan emin olun. Isıtıcı hareket ettirildiğinde onu düz pozisyonda tutun.

ISITICIYI DAHA İYİ SAKLAMAK İÇİN

AŞAĞIDAKİ PROSEDÜRÜN İZLENMESİ TAVSİYE EDİLİR: ►9.1. Depo altındaki tahliye kapağını kaldırarak yakıt deposunu boşaltın (ŞEK. 24-25). Yakıtı, geçerli düzenlemelere uygun şekilde imha edin. ►9.2. Artıkların mevcudiyeti fark edilirse, depoya temiz yakıt doldurun ve yeniden boşaltın. ►9.3. Tahliye ve depo kapaklarını kapatın. ►9.4. Isıtıcının daha iyi saklanması için, kuru ve olası dış hasarlardan korunaklı bir yere koyun.

10. ODA TERMOSTATI BAĞLANTISI

Termostat bağlantısı hazırlıklı modellerde, ısıtıcıya bağlı kapağı kaldırın ve oda termostatını (opsiyonel) bağlayın (ŞEK. 26-27).en

11. ÖNLEYİCİ BAKIM PROGRAMI

AKSAM BAKIM SIKLIĞI BAKIM PROSEDÜRÜ Yakıt deposu Senede bir kez veya ihtiyaca göre temizleyin Depoyu boşaltın ve temiz yakıt ile çalkalayın (BAKIN PARAG. 9.) Filtreler Senede bir kez veya ihtiyaca göre temizleyin veya değiştirin (sağlamlığını kontrol edin) Filtreleri temizleyin (BAKINIZ PARAG. 8.) Yakıt pompa filtresi Senede bir kez veya ihtiyaca göre temizleyin veya değiştirin (sağlamlığını kontrol edin) Teknik servis merkezine başvurun Elektrotlar İhtiyaca göre temizleyin Teknik servis merkezine başvurun Fan İhtiyaca göre temizleyin Teknik servis merkezine başvurun Yanma odası İhtiyaca göre temizleyin Teknik servis merkezine başvurun

Isıtıcı çalışmıyor veya çalışır kalmıyor

3. Elektrik kablosu çıkmış

yabancı maddelerin mevcudiyeti

1. Açma düğmesini “I” konumuna getirin (ŞEK. 15)

2a. Elektrik kablosunu elektrik şebekesine doğru şekilde bağlayın (ŞEK. 14) 2b. Tesisatınızın doğru gerilimini kontrol edin 2c. Çift voltajlı modellerder (...DV) (ŞEK. 9), gerilim değiştirme düğmesinin konumunun elektrik donanımına denk olduğunu kontrol edin

3. Teknik servis merkezine başvurun

4a. Isıtıcıyı resetleyin (BAKIN PARAG. 7.2.) 4b. Teknik servis merkezine başvurun

5. Oda termostatının sıcaklığını çalışma

ortamınınkinden daha yüksek bir sıcaklığa getirin (ŞEK. 16)

6. Yakıt doldurun ve gerekirse ısıtıcıyı resetleyin

7a. Depoyu boşaltın ve temiz yakıt ile çalkalayın (BAKIN PARAG. 9.) 7b. Filtreleri temizleyin (BAKINIZ PARAG. 8.) 7c. Teknik servis merkezine başvurun Isıtıcı işleyişi sırasında duman üretiyor

yabancı maddelerin mevcudiyeti

2. Hava prizi girişi tıkanıklığı

1a. Depoyu boşaltın ve temiz yakıt ile çalkalayın (BAKIN PARAG. 9.) 1b. Filtreleri temizleyin (BAKINIZ PARAG. 8.) 1c. Teknik servis merkezine başvurun

2. Hava prizinden tüm olası tıkanıklıkları temizleyin

1. Elektronik kusurlu 1. Teknik servis merkezine başvurunen
