BEDIENUNGSANLEITUNG BV 170 Master

BEDIENUNGS- UND WARTUNGSANLEITUNG

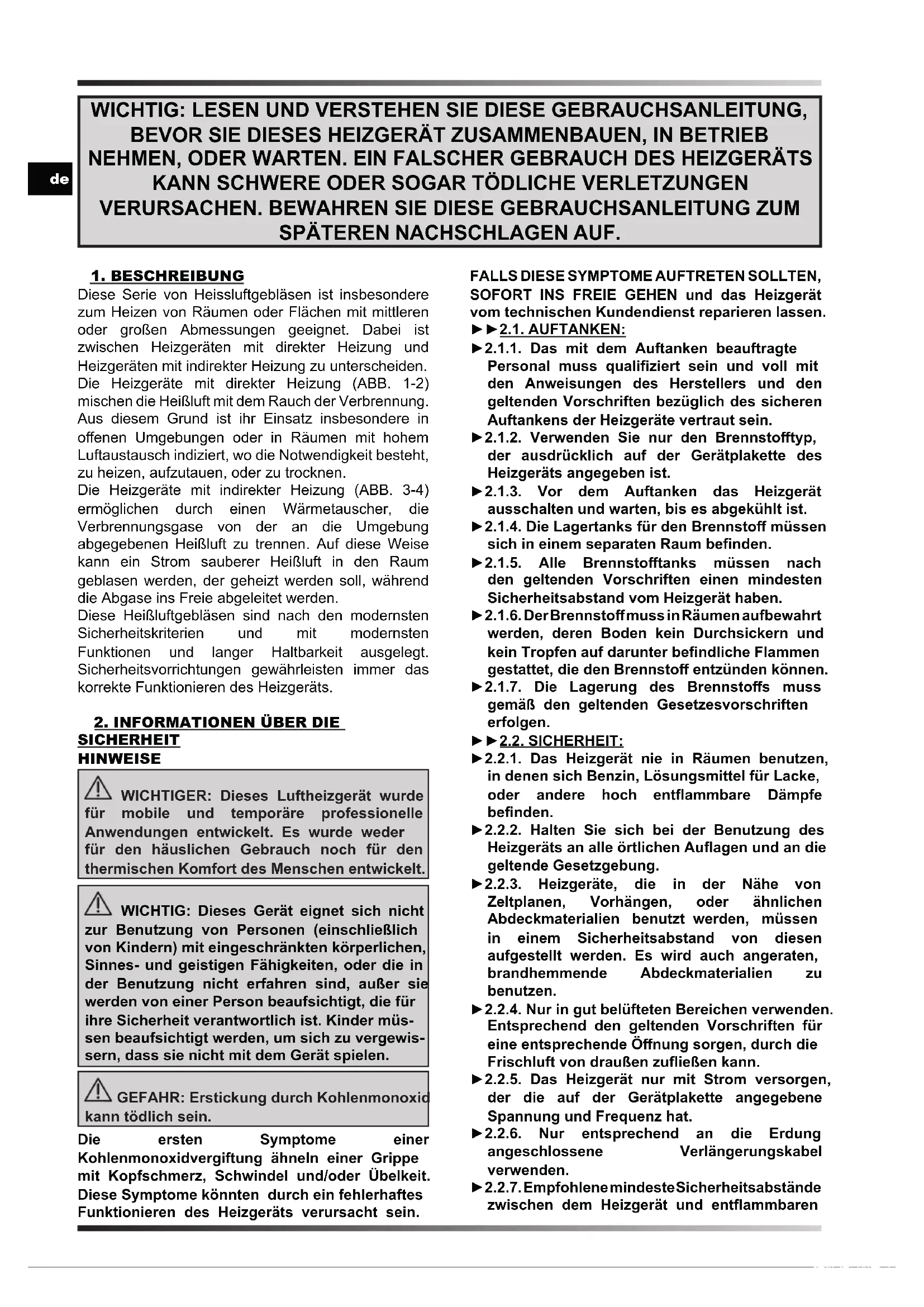

WICHTIG: LESEN UND VERSTEHEN SIE DIESE GEBRAUCHSANLEITUNG, BEVOR SIE DIESES HEIZGERÄT ZUSAMMENBAUEN, IN BETRIEB NEHMEN, ODER WARTEN. EIN FALSCHER GEBRAUCH DES HEIZGERÄTS KANN SCHWERE ODER SOGAR TÖDLICHE VERLETZUNGEN

VERURSACHEN. BEWAHREN SIE DIESE GEBRAUCHSANLEITUNG ZUM

SPÄTEREN NACHSCHLAGEN AUF.

Diese Serie von Heissluftgebläsen ist insbesondere zum Heizen von Räumen oder Flächen mit mittleren oder großen Abmessungen geeignet. Dabei ist zwischen Heizgeräten mit direkter Heizung und Heizgeräten mit indirekter Heizung zu unterscheiden. Die Heizgeräte mit direkter Heizung (ABB. 1-2) mischen die Heißluft mit dem Rauch der Verbrennung. Aus diesem Grund ist ihr Einsatz insbesondere in o󰀨enen Umgebungen oder in Räumen mit hohem Luftaustausch indiziert, wo die Notwendigkeit besteht, zu heizen, aufzutauen, oder zu trocknen. Die Heizgeräte mit indirekter Heizung (ABB. 3-4) ermöglichen durch einen Wärmetauscher, die Verbrennungsgase von der an die Umgebung abgegebenen Heißluft zu trennen. Auf diese Weise kann ein Strom sauberer Heißluft in den Raum geblasen werden, der geheizt werden soll, während die Abgase ins Freie abgeleitet werden. Diese Heißluftgebläsen sind nach den modernsten Sicherheitskriterien und mit modernsten Funktionen und langer Haltbarkeit ausgelegt. Sicherheitsvorrichtungen gewährleisten immer das korrekte Funktionieren des Heizgeräts.

2. INFORMATIONEN ÜBER DIE

SICHERHEIT HINWEISE WICHTIGER: Dieses Luftheizgerät wurde für mobile und temporäre professionelle Anwendungen entwickelt. Es wurde weder für den häuslichen Gebrauch noch für den thermischen Komfort des Menschen entwickelt. WICHTIG: Dieses Gerät eignet sich nicht zur Benutzung von Personen (einschließlich von Kindern) mit eingeschränkten körperlichen, Sinnes- und geistigen Fähigkeiten, oder die in der Benutzung nicht erfahren sind, außer sie werden von einer Person beaufsichtigt, die für ihre Sicherheit verantwortlich ist. Kinder müs- sen beaufsichtigt werden, um sich zu vergewis- sern, dass sie nicht mit dem Gerät spielen. GEFAHR: Erstickung durch Kohlenmonoxid kann tödlich sein. Die ersten Symptome einer Kohlenmonoxidvergiftung ähneln einer Grippe mit Kopfschmerz, Schwindel und/oder Übelkeit. Diese Symptome könnten durch ein fehlerhaftes Funktionieren des Heizgeräts verursacht sein. FALLS DIESE SYMPTOME AUFTRETEN SOLLTEN, SOFORT INS FREIE GEHEN und das Heizgerät vom technischen Kundendienst reparieren lassen. ►►2.1. AUFTANKEN: ►2.1.1. Das mit dem Auftanken beauftragte Personal muss qualiziert sein und voll mit den Anweisungen des Herstellers und den geltenden Vorschriften bezüglich des sicheren Auftankens der Heizgeräte vertraut sein. ►2.1.2. Verwenden Sie nur den Brennsto󰀨typ, der ausdrücklich auf der Gerätplakette des Heizgeräts angegeben ist. ►2.1.3. Vor dem Auftanken das Heizgerät ausschalten und warten, bis es abgekühlt ist. ►2.1.4. Die Lagertanks für den Brennsto󰀨 müssen sich in einem separaten Raum benden. ►2.1.5. Alle Brennsto󰀨tanks müssen nach den geltenden Vorschriften einen mindesten Sicherheitsabstand vom Heizgerät haben. ►2.1.6. Der Brennsto󰀨 muss in Räumen aufbewahrt werden, deren Boden kein Durchsickern und kein Tropfen auf darunter bendliche Flammen gestattet, die den Brennsto󰀨 entzünden können. ►2.1.7. Die Lagerung des Brennsto󰀨s muss gemäß den geltenden Gesetzesvorschriften erfolgen. ►►2.2. SICHERHEIT: ►2.2.1. Das Heizgerät nie in Räumen benutzen, in denen sich Benzin, Lösungsmittel für Lacke, oder andere hoch entammbare Dämpfe benden. ►2.2.2. Halten Sie sich bei der Benutzung des Heizgeräts an alle örtlichen Auagen und an die geltende Gesetzgebung. ►2.2.3. Heizgeräte, die in der Nähe von Zeltplanen, Vorhängen, oder ähnlichen Abdeckmaterialien benutzt werden, müssen in einem Sicherheitsabstand von diesen aufgestellt werden. Es wird auch angeraten, brandhemmende Abdeckmaterialien zu benutzen. ►2.2.4. Nur in gut belüfteten Bereichen verwenden. Entsprechend den geltenden Vorschriften für eine entsprechende Ö󰀨nung sorgen, durch die Frischluft von draußen zuießen kann. ►2.2.5. Das Heizgerät nur mit Strom versorgen, der die auf der Gerätplakette angegebene Spannung und Frequenz hat. ►2.2.6. Nur entsprechend an die Erdung angeschlossene Verlängerungskabel verwenden. ►2.2.7. Empfohlene mindeste Sicherheitsabstände zwischen dem Heizgerät und entammbarenen

Sto󰀨en: vorderer Ausgang = 2,5 m; seitlich, oben und an der Rückseite = 1,5 m. ►2.2.8. Das heiße oder in Betrieb bendliche Heizgerät auf eine stabile und ebene Fläche stellen, um Brandgefahren zu vermeiden. ►2.2.9. Tiere in einem Sicherheitsabstand vom Heizgerät halten. ►2.2.10. Das Heizgerät, wenn es nicht in Gebrauch ist, von der Netzsteckdose trennen. ►2.2.11. Wenn das Heizgerät von einem Thermostat gesteuert ist, kann es sich in jede beliebigen Moment einschalten. ►2.2.12. Das Heizgerät nie in Räumen benutzen, in denen man sich häug aufhält, und nie in Schlafzimmern. ►2.2.13. Die Lufteintrittsö󰀨nung (an der Rückseite) und die Luftaustrittsö󰀨nung (an der Vorderseite) des Heizgeräts niemals blockieren. ►2.2.14. Wenn das Heizgerät heiß ist, oder an das Stromnetz angeschlossen, bzw. wenn es in Betrieb ist, darf es nie verschoben, daran hantiert, oder aufgetankt werden und es dürfen daran keine Wartungsarbeiten durchgeführt werden. ►2.2.15. Die zuströmende und/oder die austretende Luft nicht kanalisieren, außer mit Originalsets (wo dies vorgesehen ist). ►2.2.16. Zwischen entammbaren oder thermolabilen Sto󰀨en (einschließlich des Stromkabels) und den heißen Teilen des Heizgeräts einen entsprechenden Abstand einhalten. ►2.2.17. Falls das Stromkabel beschädigt sein sollte, muss es vom technischen Kundendienst ausgetauscht werden, um jedes Risiko zu vermeiden.

HINWEIS: Das Verpackungsmaterial ist kein Spielzeug für Kinder. Den Plastiksack außerhalb der Reichweite von Kindern halten, es besteht Erstickungsgefahr! ►3.1. Alle Verpackungsmaterialien, die zum Verpacken und für den Versand des Heizgeräts benutzt wurden, entfernen. Diese nach den geltenden Vorschriften entsorgen. ►3.2. Falls das Heizgerät auf einer Palette geliefert wurde, es vorsichtig von dieser herunter heben. ►3.3. Das Gerät auf eventuelle Transportschäden überprüfen. Wenn das Heizgerät beschädigt erscheint, sofort den Händler davon verständigen, bei dem es gekauft wurde.

Diese Heizgeräte sind je nach Modell mit Rädern, Gri󰀨 und einem Kamin ausgestattet (ABB. 5-6). Diese Bauteile sind zusammen mit den zugehörigen Schrauben in der Verpackung des Heizgeräts enthalten.

HINWEIS: Das Heizgerät funktioniert nur mit HVO 100 Biofuel, Diesel B7, Kerosin. Benutzen Sie nur Diesel oder Kerosin, um das Risiko von Brand oder einer Explosion zu vermeiden. Niemals Benzin, Lacklösungsmittel, Alkohol, oder andere hoch entammbare Brennsto󰀨e benutzen. Bei sehr niedrigen Temperaturen ungiftige Frostschutzmittel verwenden. Nur Winter Diesel Unter 5°C.

6. FUNKTIONSPRINZIPIEN

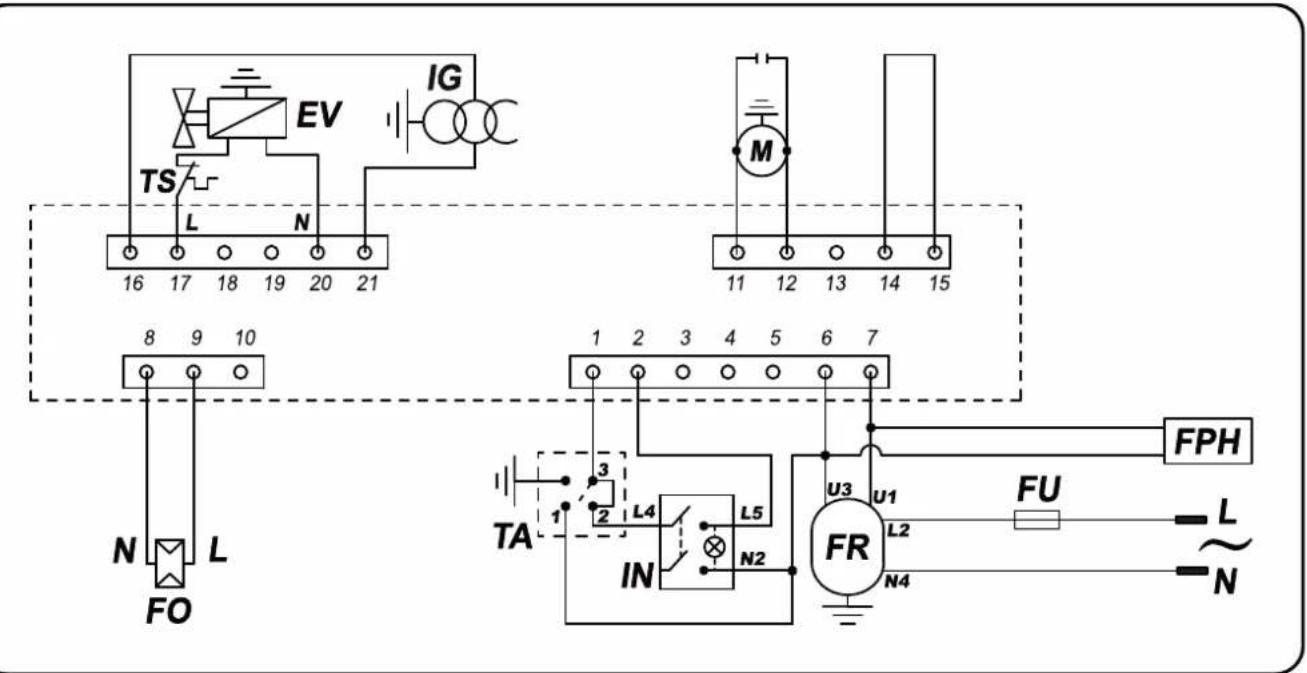

A. Brennkammer und Brenner, B. Lüfterrad, C. Motor, D. Pumpe, E. Tank, F. Schornsteinanschluss (indirekte Modelle). Die Pumpe saugt den Brennsto󰀨 vom Tank an und bringt ihn auf den Betriebsdruck. Der Brennsto󰀨 wird zur Düse befördert, die ihn in die Brennkammer zerstäubt. Die Verbrennung erfolgt durch ein Luft-/ Brennsto󰀨gemisch, ihre Produkte werden mit dem Luftuss, der durch die Drehung des Lüfterrads erzeugt wird, nach außen befördert. Bei den direkten Modellen (ABB. 7) enden die Verbrennungsprodukte in der geheizten Umgebung, während die Verbrennungsprodukte bei den indirekten Modellen (ABB. 8) durch eine Kanalisation nach außerhalb des geheizten Raums geleitet werden können. Eine Reihe von Sensoren, die an eine elektronische Steuerkarte angeschlossen sind, prüfen ständig den korrekten Betrieb des Heizgeräts und stoppen den Zyklus im Fall von Anomalien.

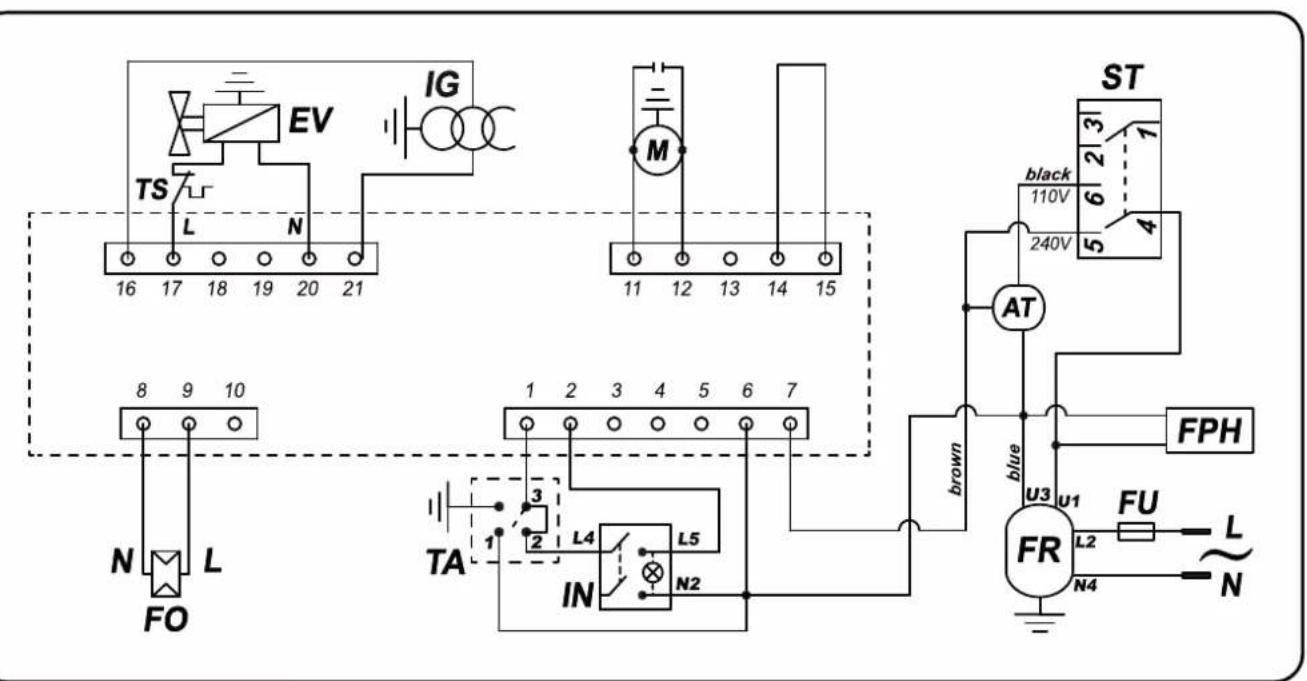

HINWEIS: Lesen Sie vor dem Einschalten des Heizgeräts aufmerksam die „INFORMATIONEN ÜBER DIE SICHERHEIT“ durch. WICHTIG: Kontrollieren Sie bei den Modellen mit doppelter Spannung (...DV) die Stellung des Schalters zum Umschalten der Spannung (220-240V / 110-120V) (ABB. 9). Wenn die auf dem Heizgerät eingestellte Spannung nicht der vom Netz gelieferten entspricht, muss eingegri󰀨enen werden, um die Spannung zu korrigieren. Schrauben Sie die beiden Befestigungsschrauben des Gehäuses (ABB. 10) auf und verstellen Sie den Schalter auf den Wert der gelieferten Spannung (ABB. 11). Montieren Sie dann das Gehäuse wieder (ABB. 12).

WIRD DIE SPANNUNG FALSCH ODER NICHT

ANGEPASST, KANN DAS ZU EINEM SCHWEREN

SCHADEN AM HEIZGERÄT FÜHREN. ►►7.1. EINSCHALTEN DES HEIZGERÄTS: ►7.1.1. Befolgen sie alle Anweisungen bezüglich der Sicherheit. ►7.1.2. Kontrollieren Sie, ob Brennsto󰀨 im Tank ist. ►7.1.3. Den Tankdeckel schließen (ABB. 13). ►7.1.4. Den Stromstecker in die Netzsteckdose einstecken (ABB. 14) (SIEHE SPANNUNG IN „TECHNISCHE DATENTABELLE“).en

►7.1.5. Den Schalter „I/0“auf „I“ stellen (ABB. 15). Das Heizgerät sollte sich innerhalb von wenigen Sekunden einschalten. Wenn das Heizgerät nicht anspringen sollte, konsultieren Sie den Paragraphen “12. FEHLERSUCHE“. ►7.1.6. Bei den Modellen mit Umgebungsthermostat die Stellung des Einstellknopfs überprüfen (ABB. 16).

HINWEIS: FALLS SICH DAS HEIZGERÄT

AUSSCHALTET, WEIL DER BRENNSTOFF ZU

ENDE IST, DEN TANK WIEDER AUFFÜLLEN UND DAS HEIZGERÄT ZURÜCKSETZEN (SIEHE PARAGR. 7.2.). WICHTIG: Bei den indirekten Modellen können die Verbrennungsprodukte ins Freie geleitet werden. FÜHREN SIE DIE KANALISATION

ANGABEN IM BETREFFENDEN ABSCHNITT

DER GEBRAUCHSANLEITUNG EIN.

►►7.2. ZURÜCKSETZEN DES

HEIZGERÄTS: Wenn beim Normalbetrieb eine Anomalie auftritt, schaltet das Heizgerät auf Blockade. Wenn der Rücksetzschalter beständig rot leuchtet (ABB. 17) bedeutet das, dass das Heizgerät zurückgesetzt werden muss. Zum Zurücksetzen des Heizgeräts die Reset-Taste ganz eindrücken (ABB. 18). Vor der erneuten Inbetriebnahme des Heizgeräts muss die Ursache, welche die Blockade hervorgerufen hat, gefunden und behoben werden (z.B. verlegte Lufteintritts-/austrittsö󰀨nung, Stopp des Ventilators usw.). Falls das Problem, das die Blockade verursacht hat, nicht gefunden werden kann, muss der Kundendienst eingreifen. ►►7.3. AUSSCHALTEN DES HEIZGERÄTS: Den Schalter „I/0“auf „0“ stellen (ABB. 19). Die Flamme geht aus und der Ventilator dreht sich so lang weiter, bis die Brennkammer vollständig abgekühlt ist. Den Stecker erst aus der Steckdose ziehen, wenn der Abkühlzyklus ganz beendet ist.

8. REINIGUNG DER FILTER

FILTER NOTWENDIG WERDEN: ►►8.1. LADEFILTER (ABB. 20): ►8.1.1. Den Tankdeckel (A) abnehmen. ►8.1.2. Den Filter (B) aus dem Tank herausziehen. ►8.1.3. Den Filter (B) mit reinem Brennsto󰀨 reinigen, wobei darauf zu achten ist, ihn nicht zu beschädigen. ►8.1.4. Den Filter (B) wieder in den Tank einsetzen. ►8.1.5. Den Deckel (A) schließen.

►►8.2. ANSAUGFILTER (ABB. 21) JE

NACH MODELL: ►8.2.1. Den Filter (A) aus seinem Sitz herausziehen. ►8.2.2. Die Schlauchklemmen (B) abstreifen. ►8.2.3. Die Schläuche (C) herausziehen. ►8.2.4. Den Filter (A) gegen ein Originalersatzteil austauschen. ►8.2.5. Die Schläuche (C) wieder montieren. ►8.2.6. Die Schlauchklemmen (B) wieder anbringen. ►8.2.7. Den Filter (A) wieder in seinen ursprünglichen Sitz einsetzen.

►►8.3. ANSAUGFILTER (ABB. 22) JE

NACH MODELL: ►8.3.1. Den Becher (A) entfernen. ►8.3.2. Den Filter (B) aus dem Becher herausziehen, wobei darauf zu achten ist, die Dichtungen sorgfältig aufzubewahren. ►8.3.3. Den Filter (B) mit reinem Brennsto󰀨 reinigen, wobei darauf zu achten ist, ihn nicht zu beschädigen. ►8.3.4. Den Filter (B) wieder in den Becher einsetzen. ►8.3.5. Den Becher (A) wieder montieren, wobei darauf zu achten ist, die Dichtungen wieder korrekt anzubringen. ►►8.4. FILTER DER BRENNSTOFFPUMPE: Siehe Programm für präventive Wartung.

9. AUFBEWAHRUNG UND TRANSPORT

HINWEIS: Vor jedweder Ortsverlagerung muss das Heizgerät ausgeschaltet werden (SIEHE PARAGR. 7.3.), die Stromversorgung muss unterbrochen werden, indem der Stecker aus der Steckdose gezogen wird (ABB. 23), warten bis das Heizgerät vollkommen abgekühlt ist und sich vergewissern, dass der Tankdeckel gut verschlossen ist, damit kein Brennsto󰀨 austreten kann. Wenn das Heizgerät bewegt wird, muss es in nivellierter Stellung gehalten werden.

FÜR DIE BESTE AUFBEWAHRUNG DES

HEIZGERÄTS WIRD ANGERATEN, DIE FOLGENDE

PROZEDUR ZU BEFOLGEN: ►9.1. Den Brennsto󰀨 aus dem Tank entleeren, indem Sie den Abussstöpsel am Tankboden entfernen (ABB. 24-25). Den Brennsto󰀨 auf geeignete Weise gemäß den geltenden Vorschriften entsorgen. ►9.2. Falls noch Rückstände bemerkt werden sollten, sauberen Brennsto󰀨 in den Tank gießen und erneut ablassen. ►9.3. Den Abussstöpsel und den Tankdeckel schließen. ►9.4. Zur besten Aufbewahrung des Heizgeräts wird angeraten, es an einen trockenen Ort zu bringen, wo es vor äußeren Schäden geschützt ist.

10. ANSCHLIESSEN DES

RAUMTHERMOSTATS Bei den Modellen mit einer Vorrichtung zum Anschließen eines Thermostats den am Heizgerät angebrachten Stöpsel entfernen und den Raumthermostat (Option) anschließen (ABB. 26-27).en

HINWEIS: VOR DER DURCHFÜHRUNG JEDWEDER WARTUNG ODER REPARATUR MUSS DAS STROMKABEL VOM STROMNETZ GETRENNT WERDEN UND SIE MÜSSEN SICH VERGEWISSERN; DASS DAS HEIZGERÄT KALT IST.

11. PROGRAMM FÜR PRÄVENTIVE WARTUNG

BAUTEIL WARTUNGSHÄUFIGKEIT WARTUNGSPROZEDUR

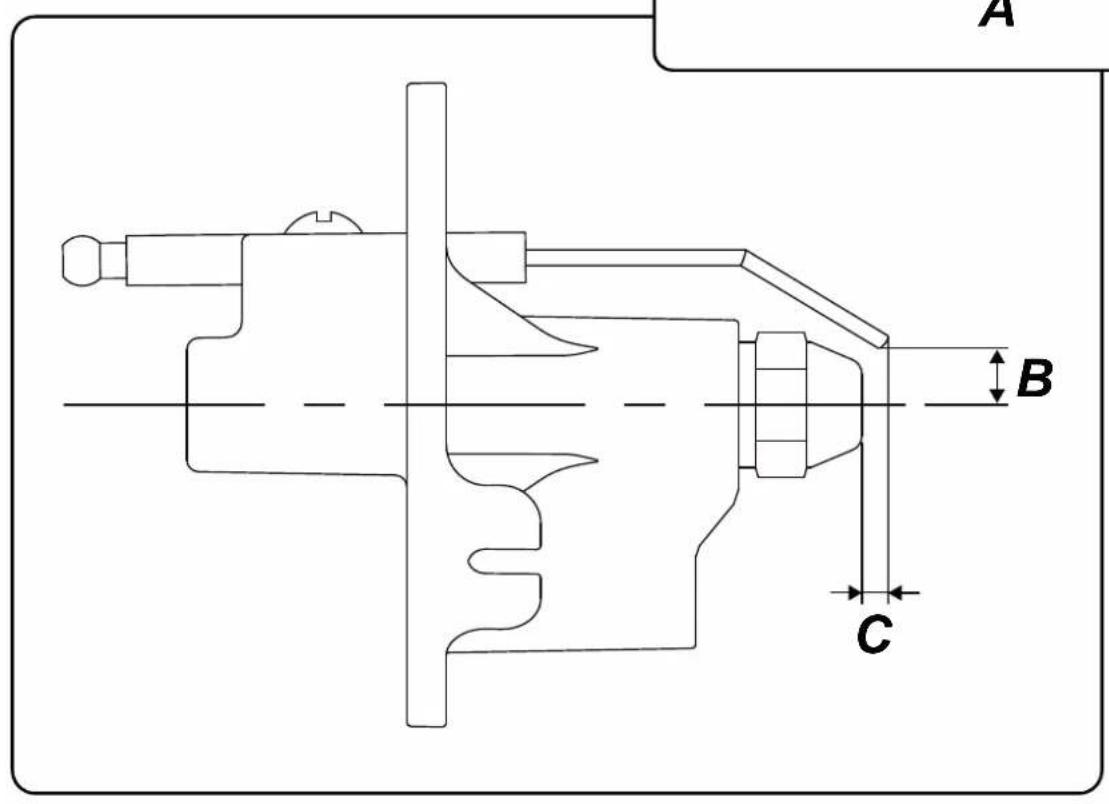

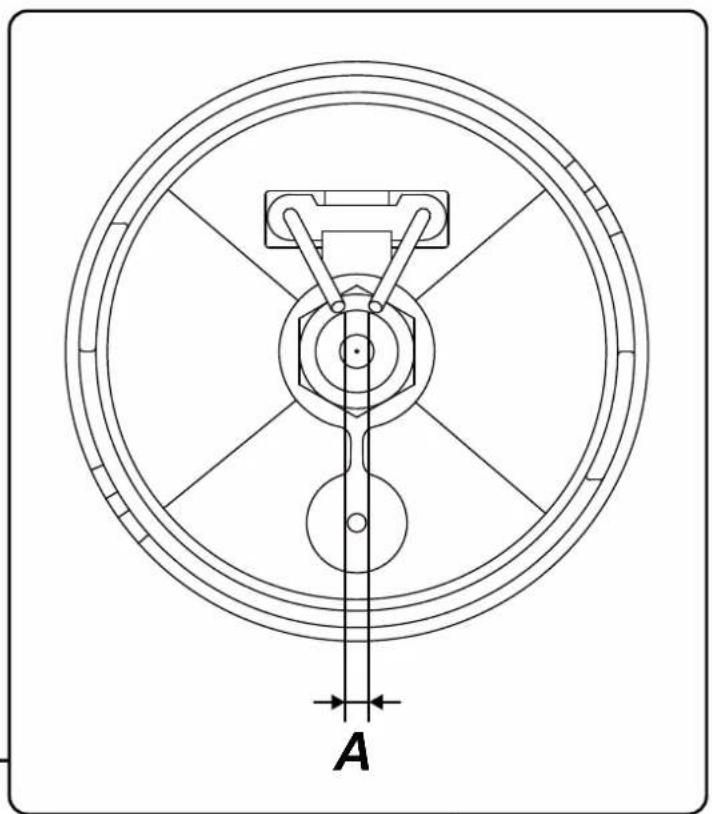

Brennsto󰀨tank Einmal jährlich oder je nach Bedarf reinigen Den Tank entleeren und mit sauberem Brennsto󰀨 durchspülen (SIEHE PARAGR. 9.) Filter Einmal jährlich oder je nach Bedarf reinigen oder ersetzen (die Unversehrtheit überprüfen) Die Filter reinigen (SIEHE PARAGR. 8.) Filter der Brennsto󰀨pumpe Einmal jährlich oder je nach Bedarf reinigen oder ersetzen (die Unversehrtheit überprüfen) Wenden Sie sich an den Kundendienst Elektroden Je nach Bedarf reinigen Wenden Sie sich an den Kundendienst Lüfterrad Je nach Bedarf reinigen Wenden Sie sich an den Kundendienst Brennkammer Je nach Bedarf reinigen Wenden Sie sich an den Kundendienst

PROBLEM MÖGLICHE URSACHE MÖGLICHE LÖSUNG Das Heizgerät springt nicht an oder bleibt nicht eingeschaltet

1. Hauptschalter auf Stellung „0“

2. Keine Stromversorgung

3. Stromkabel unterbrochen

4. Elektronik blockiert oder

5. Falsche Einstellung des

Raumthermostats (wenn vorhanden)

6. Kein Brennsto󰀨 vorhanden

7. Vorhandensein eines

Fremdkörpers in der Brennsto󰀪eitung

1. Den Hauptschalter auf „I“ stellen (ABB. 15)

2a. Das Stromkabel korrekt an die Netzsteckdose anstecken (ABB. 14) 2b. Die korrekte Spannung Ihrer Stromanlage überprüfen 2c. Bei den Modellen mit doppelter Spannung (mit „DV“ bezeichnet) (ABB. 9) überprüfen, ob die Stellung des Schalters zum Wechseln der Spannung der Versorgungsspannung vom Netz entspricht

3. Wenden Sie sich an den Kundendienst

4a. Das Heizgerät rücksetzen (SIEHE PARAGR. 7.2.) 4b. Wenden Sie sich an den Kundendienst.

5. Den Raumthermostat so einstellen, dass er auf eine

höhere Temperatur als die der Arbeitsumgebung eingestellt ist (ABB. 16)

6. Brennsto󰀨 nachtanken und eventuell das Heizgerät

rücksetzen 7a. Den Tank entleeren und dann wieder mit sauberem Brennsto󰀨 füllen (SIEHE PARAGR. 9.) 7b. Die Filter reinigen (SIEHE PARAGR. 8.) 7c. Wenden Sie sich an den Kundendienst Das Heizgerät erzeugt beim Betrieb Rauch

1. Vorhandensein eines

Fremdkörpers in der Brennsto󰀪eitung

2. Die Lufteintrittsö󰀨nung ist

verlegt 1a. Den Tank entleeren und dann wieder mit sauberem Brennsto󰀨 füllen (SIEHE PARAGR. 9.) 1b. Die Filter reinigen (SIEHE PARAGR. 8.) 1c. Wenden Sie sich an den Kundendienst

2. Alle Gegenstände, die möglicherweise die

Lufteintrittsö󰀨nung verlegen, entfernen Das Heizgerät schaltet sich nicht aus

1. Elektronik defekt 1. Wenden Sie sich an den Kundendiensten
