NAUDOJIMO INSTRUKCIJA BV 170 Master

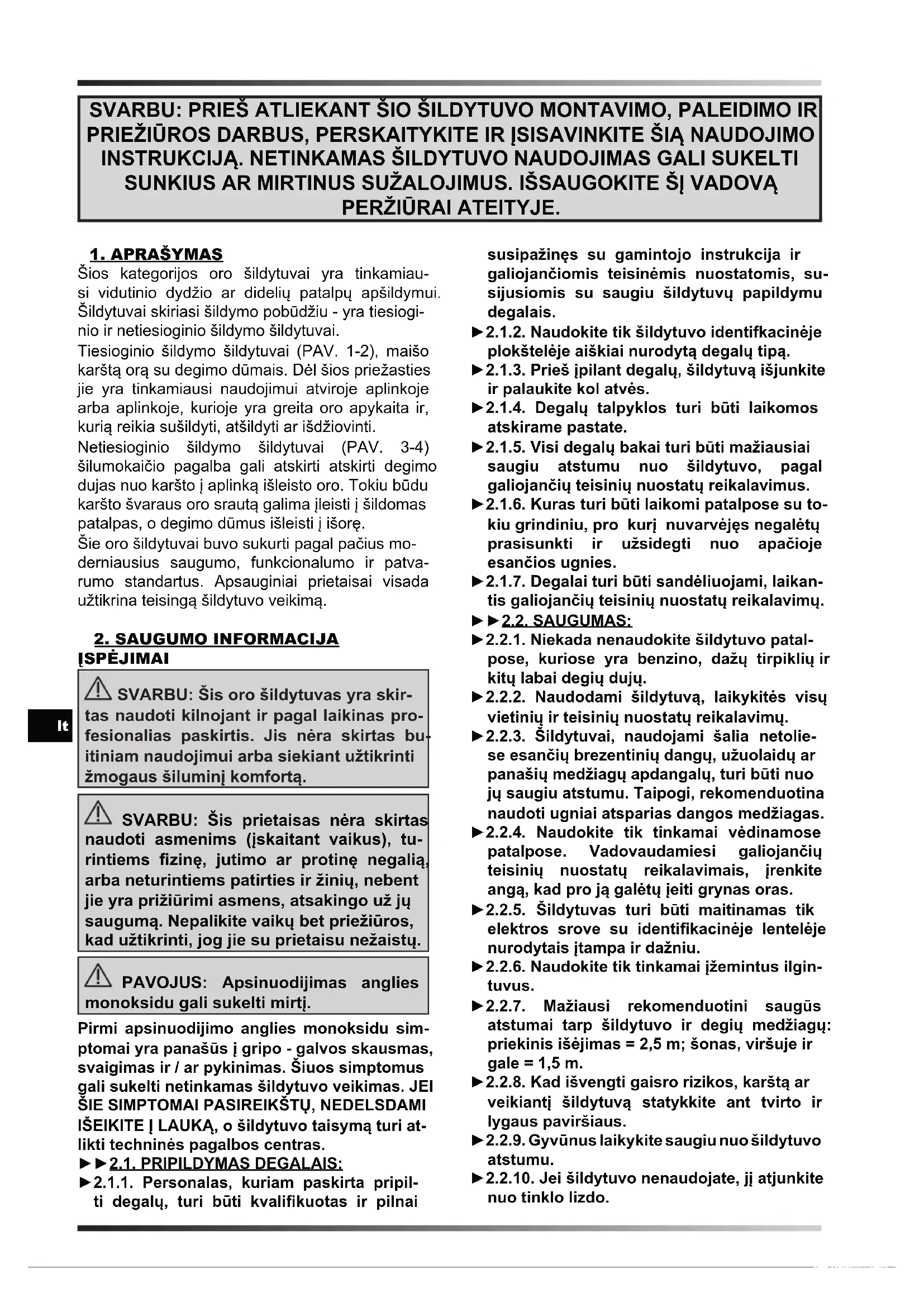

Šios kategorijos oro šildytuvai yra tinkamiau- si vidutinio dydžio ar didelių patalpų apšildymui. Šildytuvai skiriasi šildymo pobūdžiu - yra tiesiogi- nio ir netiesioginio šildymo šildytuvai. Tiesioginio šildymo šildytuvai (PAV. 1-2), maišo karštą orą su degimo dūmais. Dėl šios priežasties jie yra tinkamiausi naudojimui atviroje aplinkoje arba aplinkoje, kurioje yra greita oro apykaita ir, kurią reikia sušildyti, atšildyti ar išdžiovinti. Netiesioginio šildymo šildytuvai (PAV. 3-4) šilumokaičio pagalba gali atskirti atskirti degimo dujas nuo karšto į aplinką išleisto oro. Tokiu būdu karšto švaraus oro srautą galima įleisti į šildomas patalpas, o degimo dūmus išleisti į išorę. Šie oro šildytuvai buvo sukurti pagal pačius mo- derniausius saugumo, funkcionalumo ir patva- rumo standartus. Apsauginiai prietaisai visada užtikrina teisingą šildytuvo veikimą.

2. SAUGUMO INFORMACIJA

ĮSPĖJIMAI SVARBU: Šis oro šildytuvas yra skir- tas naudoti kilnojant ir pagal laikinas pro- fesionalias paskirtis. Jis nėra skirtas bu- itiniam naudojimui arba siekiant užtikrinti žmogaus šiluminį komfortą. SVARBU: Šis prietaisas nėra skirtas naudoti asmenims (įskaitant vaikus), tu- rintiems zinę, jutimo ar protinę negalią, arba neturintiems patirties ir žinių, nebent jie yra prižiūrimi asmens, atsakingo už jų saugumą. Nepalikite vaikų bet priežiūros, kad užtikrinti, jog jie su prietaisu nežaistų. PAVOJUS: Apsinuodijimas anglies monoksidu gali sukelti mirtį. Pirmi apsinuodijimo anglies monoksidu sim- ptomai yra panašūs į gripo - galvos skausmas, svaigimas ir / ar pykinimas. Šiuos simptomus gali sukelti netinkamas šildytuvo veikimas. JEI

ŠIE SIMPTOMAI PASIREIKŠTŲ, NEDELSDAMI

IŠEIKITE Į LAUKĄ, o šildytuvo taisymą turi at- likti techninės pagalbos centras. ►►2.1. PRIPILDYMAS DEGALAIS: ►2.1.1. Personalas, kuriam paskirta pripil- ti degalų, turi būti kvalikuotas ir pilnai susipažinęs su gamintojo instrukcija ir galiojančiomis teisinėmis nuostatomis, su- sijusiomis su saugiu šildytuvų papildymu degalais. ►2.1.2. Naudokite tik šildytuvo identifkacinėje plokštelėje aiškiai nurodytą degalų tipą. ►2.1.3. Prieš įpilant degalų, šildytuvą išjunkite ir palaukite kol atvės. ►2.1.4. Degalų talpyklos turi būti laikomos atskirame pastate. ►2.1.5. Visi degalų bakai turi būti mažiausiai saugiu atstumu nuo šildytuvo, pagal galiojančių teisinių nuostatų reikalavimus. ►2.1.6. Kuras turi būti laikomi patalpose su to- kiu grindiniu, pro kurį nuvarvėjęs negalėtų prasisunkti ir užsidegti nuo apačioje esančios ugnies. ►2.1.7. Degalai turi būti sandėliuojami, laikan- tis galiojančių teisinių nuostatų reikalavimų. ►►2.2. SAUGUMAS: ►2.2.1. Niekada nenaudokite šildytuvo patal- pose, kuriose yra benzino, dažų tirpiklių ir kitų labai degių dujų. ►2.2.2. Naudodami šildytuvą, laikykitės visų vietinių ir teisinių nuostatų reikalavimų. ►2.2.3. Šildytuvai, naudojami šalia netolie- se esančių brezentinių dangų, užuolaidų ar panašių medžiagų apdangalų, turi būti nuo jų saugiu atstumu. Taipogi, rekomenduotina naudoti ugniai atsparias dangos medžiagas. ►2.2.4. Naudokite tik tinkamai vėdinamose patalpose. Vadovaudamiesi galiojančių teisinių nuostatų reikalavimais, įrenkite angą, kad pro ją galėtų įeiti grynas oras. ►2.2.5. Šildytuvas turi būti maitinamas tik elektros srove su identikacinėje lentelėje nurodytais įtampa ir dažniu. ►2.2.6. Naudokite tik tinkamai įžemintus ilgin- tuvus. ►2.2.7. Mažiausi rekomenduotini saugūs atstumai tarp šildytuvo ir degių medžiagų: priekinis išėjimas = 2,5 m; šonas, viršuje ir gale = 1,5 m. ►2.2.8. Kad išvengti gaisro rizikos, karštą ar veikiantį šildytuvą statykkite ant tvirto ir lygaus paviršiaus. ►2.2.9. Gyvūnus laikykite saugiu nuo šildytuvo atstumu. ►2.2.10. Jei šildytuvo nenaudojate, jį atjunkite nuo tinklo lizdo.en

►2.2.11. Kai yra valdomas termostato, šildytuvas gali įsijungti bet kuriuo metu. ►2.2.12. Niekada nenaudokite šildytuvo kam- bariuose, kuriuose paprastai yra gyvenama ar miegamuosiuose. ►2.2.13. Niekada neužkimškite šildytuvo oro įleidimo (galinė pusė) ar oro išleidimo (priekinė pusė). ►2.2.14. Šildytuvui įkaitus ar, kai jis yra pri- jungtas prie elektros tinklo, jo niekada nega- lima perkelti, imti rankomis, papildyti kuru ar atlikti bet kokius jo priežiūros darbus. ►2.2.15. Įleidžiamą ir/ar išleidžiamą orą nu- kreipkite, naudodami originalius, tam skir- tus rinkinius (kai numatyta). ►2.2.16. Degias, karščiui neatsparias medžiagas (įskaitant maitinimo laidą) nuo įkaitusių šildytuvo dalių laikykite pakanka- mai saugiu atstumu. ►2.2.17. Jei maitinimo laidas yra pažeistas, jį turi pakeisti techninės pagalbos centras, kad būtų išvengta bet kokios rizikos.

ĮSPĖJIMAS: Pakuotės medžiagos - tai ne žaislas vaikams. Laikykite plastikinį maišelį vaikams nepasiekiamoje vietoje; pavojus uždusti! ►3.1. Nuimkite visas, šildytuvui įpakuoti ir pri- statyti, naudotas pakuotės medžiagas. Atliekas tvarkykite, laikydamiesi galiojančių teisinių nuostatų reikalavimų. ►3.2. Jei šildytuvas yra pastatytas ant pakylos, jį atsargiai nukelkite. ►3.3. Patikrinkite, ar transportavimo metu nebu- vo apgadintas. Jei šildytuvas yra apgadintas, nedelsdami apie tai praneškite prekybos atsto- vui, iš kurio jį įsigijote.

Šie šildytuvai, priklausomai nuo modelio, yra įrengti su ratais, rankena ir kaminu (PAV. 5-6). Šie komponentai su atitinkamais montavimui skirtais varžtais yra šildytuvo pakuotėje.

ĮSPĖJIMAS: Šildytuvas veikia tik su HVO 100 Biofuel, Dyzelinu B7 arba Žibalu. Kad išvengti gaisro ar sprogimo, naudokite tik dyzeliną arba žibalą. Niekada nenaudokite ben- zino, naftos, dažų tirpiklio, alkoholio ar kitų labai degių degalų. Labai žemos temperatūros atvejais naudokite netoksiškus antifrizo priedus. Esant žemesnei nei 5°C temperatūrai, rekomen- duojama naudoti žieminį dyzeliną.

6. VEIKIMO PRINCIPAI

A. Degimo kamera ir galvutė, B. Ventiliatorius, C. Variklis, D. Siurblys, E. Bakas, F. Kaminas (netiesioginio šildymo modeliai). Siurblys iš bako siurbia kurą ir pakelia jo slėgį į darbinį lygį. Kuras yra nunešamas link purkštuko, kuris jį išpurškia degimo kameroje. Degimas įvyksta maišant orą/degalus ir jų produktus, kurie yra išstumiami kartu su ventiliatoriaus sukimosi sukurtu oro srautu. Tiesioginio šildymo modelių (PAV. 7) degimo produktai yra išmetami į sušildytą aplinką, o netiesioginio šildymo modelių (PAV. 8) degimo produktai gali būti iš sušildytos aplinkos išleisti į išorę, juos nukreipiant. Prie valdymo įtaiso elektroninės plokštės prijungta eilė jutiklių šildytuvo veikimą nuolatos tikrina ir nustatę triktį, jį sustabdo.

ĮSPĖJIMAS: Prieš įjungdami šildytuvą, atidžiai perskaitykite „SAUGUMO INFORMACIJĄ“. SVARBU: Modeliuose, kuriuose galima nu- statyti dvi įtampas (...DV), reikia patikrinti įtampos keitimo jungiklio padėtį (220-240V / 110-120V) (PAV. 9). Jei šildytuvui nu- statyta įtampa neatitinka iš tinklo tiekiamos įtampos, ją reikia sureguliuoti. Išsukite du dangtelio tvirtinimo varžtus (PAV. 10), stumtelėkite/paspauskite jungiklį ties tie- kiamos įtampos dydžiu (PAV. 11) ir sumon- tuokite dangtelį atgal (PAV. 12).

PAKENKTI. ►►7.1. ŠILDYTUVO ĮJUNGIMAS: ►7.1.1. Laikykitės visų su saugumu susijusių nurodymų. ►7.1.2. Patikrinkite, ar bake yra degalų. ►7.1.3. Uždarykite bako dangtelį (PAV. 13). ►7.1.4. Prijunkite maitinimo kištuką prie elektros ttinklo (PAV. 14) (ŽR. ĮTAMPĄ „TECHNINIŲ DUOMENŲ LENTELĖJE“) ►7.1.5. Jungiklį „I/0“ nustatykite į padėtį „I“ (PAV. 15). Šildytuvas turėtų įsijungti per kelias sekundes. Jei šildytuvas neįsijungia, skaitykite paragrafą „12. PROBLEMOS NUSTATYMAS“. ►7.1.6. Jei modelis yra su kambariniu termostatu, patikrinkite rankenos padėtį (PAV. 16). PASTABA: JEI ŠILDYTUVAS IŠSIJUNGTŲ DĖL

SVARBU: Netiesioginio šildymo modelių atveju, degimo produktai gali būti išleisti į išorę. IŠLEISDAMI DEGIMO PRODUKTUS Į

ATKŪRIMAS: Jei įprastas veikimas sutrinka, šildytuvas nustoja veikti. Kai ant atstatymo mygtuko užsidega be pertrūkių deganti raudona lemputė (PAV. 17), tai reiškia, kad reikia atstatyti šildytuvo veikimo sąlygas. Norint šildytuvą atstatyti, reikia iki galo paspausti atstatymo mygtuką „reset“ (PAV. 18). Prieš šildytuvo įjungimą, reikia nustatyti šildytuvo veikimo sustabdymo priežastį (pvz., užsikimšusi oro įleidimo/išleidimo anga, neveikia ventiliatorius ir t.t.). Jei šildytuvo neveikimo priežasties pašalinti nepavyktų, tai turi išspręsti techninės pagalbos centras. ►►7.3. ŠILDYTUVO IŠJUNGIMAS: Jungiklį „I/0“ nustatykite į padėtį „0“ (PAV. 19). Liepsna užgesta, o ventiliatorius veikia iki tol, kol degimo kamera visiškai atvėsta. Neatjunkite lizdo, kol vėsinimo ciklas yra pilnai neužbaigtas.

FILTRUS: ►►8.1. ĮPYLIMO FILTRAS (PAV. 20): ►8.1.1. Nuo bako nuimkite dangtelį (A). ►8.1.2. Iš bako išimkite ltrą (B). ►8.1.3. Atsargiai, kad ltro nesugadintumėte, naudodami švarius deglus, ltrą (B) išvalykite. ►8.1.4. Filtrą (B) įdėkite atgal į baką. ►8.1.5. Uždenkite dangteliu (A). ►►8.2. IŠSIURBIMO FILTRAS, (PAV. 21) PAGAL MODELĮ: ►8.2.1. Išimkite ltrą (A) iš jo vietos. ►8.2.2. Nuimkite žarnos spaustukus (B). ►8.2.3. Nuimkite žarnas (C). ►8.2.4. Pakeiskite ltrą (A) originaliu atsarginiu ltru. ►8.2.5. Sumontuokite žarnas atgal. ►8.2.6. Atgal uždėkite žarnų spaustukus (B). ►8.2.7. Įdėkite ltrą (A) į jo pradinę vietą. ►►8.3. IŠSIURBIMO FILTRAS, (PAV. 22) PAGAL MODELĮ: ►8.3.1. Išimkite indelį (A). ►8.3.2. Atsargiai, stengdamiesi nepažeisti sandarinimo elementų, išimkite ltrą (B) iš indelio. ►8.3.3. Atsargiai, kad ltro nesugadintumėte, naudodami švarius degalus, ltrą (B) išvalykite. ►8.3.4. Įdėkite ltrą (B) atgal į indelį. ►8.3.5. Stengdamiesi teisingai sumontuoti sandarinimo elementus, indelį (A) sumontuokite atgal. ►►8.4. DEGALŲ SIURBLIO FILTRAS: Žr. prolaktinės priežiūros programą.

TRANSPORTAVIMAS ĮSPĖJIMAS: Prieš bet kokius perkėlimo darbus, reikia šildytuvą sustabdyti (ŽR. PARAG. 7.3.), elektros maitinimą atjungti, ištraukiant kištuką iš elektros lizdo (PAV. 23), palaukti, kol šildytuvas visiškai atvės, siekiant išvengti degalų nutekėjimo, įsitikinti, kad bako dangtelis yra sandariai uždarytas. Šildytuvą perkeliant, jį laikykite horizontalioje padėtyje. SIEKIANT ŠILDYTUVĄ GERIAU APSAUGOTI,

REKOMENDUOTINA LAIKYTIS SEKANČIOS

PROCEDŪROS NURODYMŲ: ►9.1. Nuimkite ant degalų bako dugno esantį dangtelį ir jį ištuštinkite (PAV. 24-25). Degalų atliekas šalinkite galiojančių teisinių nuostatų reikalavimus atitinkančiu būdu.šildytuvo veikimą. ►9.2. Pastebėję nuosėdų, įpilkite švarių degalų ir vėl juos išleiskite. ►9.3. Uždarykite bako nupylimo dangtelį. ►9.4. Siekiant šildytuvą kuo geriau apsaugoti, rekomenduotina jį laikyti sausoje, nuo aplinkos veiksnių apsaugotoje vietoje.

10. KAMBARINIO TERMOSTATO

PRIJUNGIMAS Modeliuose, kuriuos galima jungti prie termostato, nuimkite prie šildytuvo pritvirtintą dangtelį ir pri- junkite kambarinį termostatą (fakultatyvus) (PAV. 26-27).en

Degalų bakas Valyti kartą į metus arba pagal poreikius Baką ištuštinkite ir, naudodami švarius degalus, jį praskalaukite (ŽR. PARAG. 9.) Filtrai Valyti arba keisti kartą į metus arba pagal poreikius (patikrinti būklę) Išvalykite ltrus (ŽR. PARAG. 8.) Degalų siurblio ltras Valyti arba keisti kartą į metus arba pagal poreikius (patikrinti būklę) Kreipkitės į techninės pagalbos centrą Elektrodai Valyti pagal poreikius Kreipkitės į techninės pagalbos centrą Ventiliatorius Valyti pagal poreikius Kreipkitės į techninės pagalbos centrą Degimo kamera Valyti pagal poreikius Kreipkitės į techninės pagalbos centrą

12. PROBLEMOS NUSTATYMAS

PROBLEMA GALIMA PRIEŽASTIS GALIMAS SPRENDIMO BŪDAS Šildytuvas neįsijungia ar įjungtas išsijungia

1. Įjungimo jungiklis yra

3. Maitinimo laidas nutrūkęs

4. Elektroninė plokštė

neveikia arba yra trikčių

5. Klaidingai nustatytas

kambarinis termostatas (jei yra)

7. Degalų grandinėje yra

1. Įjungimo jungiklį nustatykite į padėtį „I“ (PAV. 15)

2a. Į elektros tinklo lizdą maitinimo laidą įkiškite teisingai (PAV. 14) 2b. Patikrinkite, ar jūsų įrenginio įtampa yra tinkama 2c. Modeliuose, kuriuose yra dvi įtampos parinktys (...DV) (PAV. 9), įtampos keitimo jungiklio padėtis atitinka tiekiamą elektrą

3. Kreipkitės į techninės pagalbos centrą

4a. Atstatykite šildytuvą (ŽR. PARAG. 7.2.) 4b. Kreipkitės į techninės pagalbos centrą

5. Kambariniame termostate nustatykite aukštesnę

nei darbo aplinkos temperatūrą (PAV. 16)

6. Pripilkite degalų ir tada atstatykite šildytuvą

7a. Baką ištuštinkite ir pripildykite švariais degalais (ŽR. PARAG. 9.) 7b. Išvalykite ltrus (ŽR. PARAG. 8.) 7c. Kreipkitės į techninės pagalbos centrą Iš šildytuvo jo veikimo metu eina dūmai

1. Degalų grandinėje yra

2. Užsikimšusi oro įleidimo

anga 1a. Baką ištuštinkite ir pripildykite švariais degalais (ŽR. PARAG. 9.) 1b. Išvalykite ltrus (ŽR. PARAG. 8.) 1c. Kreipkitės į techninės pagalbos centrą

2. Oro įleidimo angą atkimškite

Šildytuvas neišsijungia

1. Elektroninė plokštė sugedo 1. Kreipkitės į techninės pagalbos centrąen
