LIETOŠANAS INSTRUKCIJA BV 170 Master

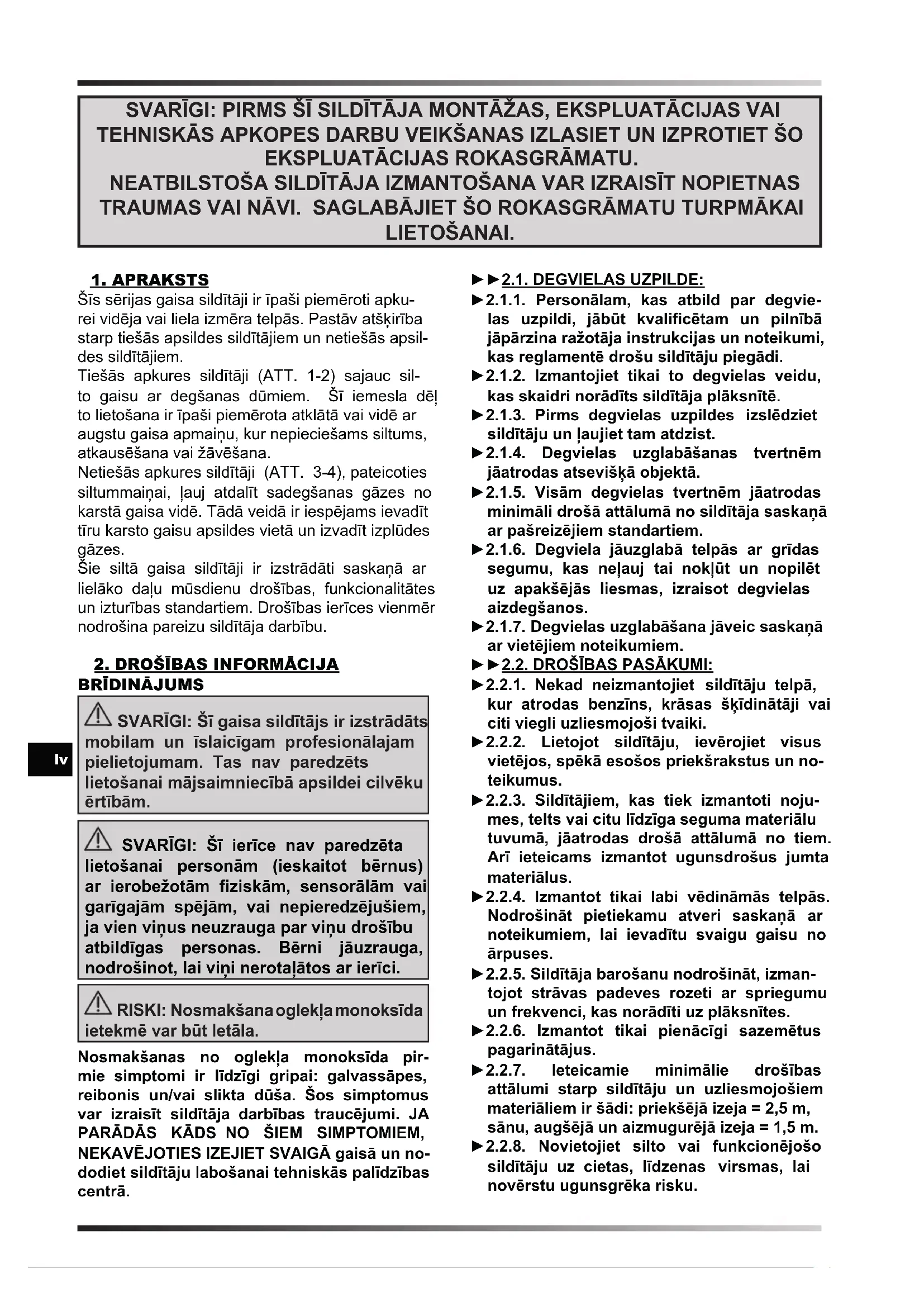

Šīs sērijas gaisa sildītāji ir īpaši piemēroti apku- rei vidēja vai liela izmēra telpās. Pastāv atšķirība starp tiešās apsildes sildītājiem un netiešās apsil- des sildītājiem. Tiešās apkures sildītāji (ATT. 1-2) sajauc sil- to gaisu ar degšanas dūmiem. Šī iemesla dēļ to lietošana ir īpaši piemērota atklātā vai vidē ar augstu gaisa apmaiņu, kur nepieciešams siltums, atkausēšana vai žāvēšana. Netiešās apkures sildītāji (ATT. 3-4), pateicoties siltummaiņai, ļauj atdalīt sadegšanas gāzes no karstā gaisa vidē. Tādā veidā ir iespējams ievadīt tīru karsto gaisu apsildes vietā un izvadīt izplūdes gāzes. Šie siltā gaisa sildītāji ir izstrādāti saskaņā ar lielāko daļu mūsdienu drošības, funkcionalitātes un izturības standartiem. Drošības ierīces vienmēr nodrošina pareizu sildītāja darbību.

SVARĪGI: Šī gaisa sildītājs ir izstrādāts mobilam un īslaicīgam profesionālajam pielietojumam. Tas nav paredzēts lietošanai mājsaimniecībā apsildei cilvēku ērtībām. SVARĪGI: Šī ierīce nav paredzēta lietošanai personām (ieskaitot bērnus) ar ierobežotām ziskām, sensorālām vai garīgajām spējām, vai nepieredzējušiem, ja vien viņus neuzrauga par viņu drošību atbildīgas personas. Bērni jāuzrauga, nodrošinot, lai viņi nerotaļātos ar ierīci. RISKI: Nosmakšana oglekļa monoksīda ietekmē var būt letāla. Nosmakšanas no oglekļa monoksīda pir- mie simptomi ir līdzīgi gripai: galvassāpes, reibonis un/vai slikta dūša. Šos simptomus var izraisīt sildītāja darbības traucējumi. JA PARĀDĀS KĀDS NO ŠIEM SIMPTOMIEM, NEKAVĒJOTIES IZEJIET SVAIGĀ gaisā un no- dodiet sildītāju labošanai tehniskās palīdzības centrā. ►►2.1. DEGVIELAS UZPILDE: ►2.1.1. Personālam, kas atbild par degvie- las uzpildi, jābūt kvalicētam un pilnībā jāpārzina ražotāja instrukcijas un noteikumi, kas reglamentē drošu sildītāju piegādi. ►2.1.2. Izmantojiet tikai to degvielas veidu, kas skaidri norādīts sildītāja plāksnītē. ►2.1.3. Pirms degvielas uzpildes izslēdziet sildītāju un ļaujiet tam atdzist. ►2.1.4. Degvielas uzglabāšanas tvertnēm jāatrodas atsevišķā objektā. ►2.1.5. Visām degvielas tvertnēm jāatrodas minimāli drošā attālumā no sildītāja saskaņā ar pašreizējiem standartiem. ►2.1.6. Degviela jāuzglabā telpās ar grīdas segumu, kas neļauj tai nokļūt un nopilēt uz apakšējās liesmas, izraisot degvielas aizdegšanos. ►2.1.7. Degvielas uzglabāšana jāveic saskaņā ar vietējiem noteikumiem. ►►2.2. DROŠĪBAS PASĀKUMI: ►2.2.1. Nekad neizmantojiet sildītāju telpā, kur atrodas benzīns, krāsas šķīdinātāji vai citi viegli uzliesmojoši tvaiki. ►2.2.2. Lietojot sildītāju, ievērojiet visus vietējos, spēkā esošos priekšrakstus un no- teikumus. ►2.2.3. Sildītājiem, kas tiek izmantoti noju- mes, telts vai citu līdzīga seguma materiālu tuvumā, jāatrodas drošā attālumā no tiem. Arī ieteicams izmantot ugunsdrošus jumta materiālus. ►2.2.4. Izmantot tikai labi vēdināmās telpās. Nodrošināt pietiekamu atveri saskaņā ar noteikumiem, lai ievadītu svaigu gaisu no ārpuses. ►2.2.5. Sildītāja barošanu nodrošināt, izman- tojot strāvas padeves rozeti ar spriegumu un frekvenci, kas norādīti uz plāksnītes. ►2.2.6. Izmantot tikai pienācīgi sazemētus pagarinātājus. ►2.2.7. Ieteicamie minimālie drošības attālumi starp sildītāju un uzliesmojošiem materiāliem ir šādi: priekšējā izeja = 2,5 m, sānu, augšējā un aizmugurējā izeja = 1,5 m. ►2.2.8. Novietojiet silto vai funkcionējošo sildītāju uz cietas, līdzenas virsmas, lai novērstu ugunsgrēka risku.en

►2.2.9. Turiet mājdzīvniekus drošā attālumā no sildītāja. ►2.2.10. Atvienojiet sildītāju no sienas kon- taktligzdas, ja to nelietojat. ►2.2.11. Kontrolējot sildītāju ar termostatu, tas var uzliesmot jebkurā brīdī. ►2.2.12. Nekad neizmantojiet sildītāju biezi apdzīvotās telpās, ne arī guļamistabā. ►2.2.13. Nekad nenobloķējiet sildītāja gai- sa ieplūdi (aizmugurē) vai gaisa izvadi (priekšpusē). ►2.2.14. Ja sildītājs ir karsts vai pieslēgts strāvas padeves tīklam, vai arī darbojas, to nedrīkst pārvietot, izmantot, uzpildīt ar degvielu, kā arī veikt tehniskās apkopes dar- bus. ►2.2.15. Novadot gaisu ieejā un/vai izejā, izmantojiet tikai oriģinālos komplektus (kur paredzēts). ►2.2.16. Saglabāt drošības attālumu starp uzliesmojošiem vai termoneizturīgiem materiāliem (ieskaitot strāvas vadu) un sakarsušajām sildītāja daļām. ►2.2.17. Ja strāvas padeves vads ir bojāts, tas jānomaina servisa centrā, lai novērstu jebkādu risku.

BRĪDINĀJUMS: iepakojuma materiāls nav rotaļlieta bērniem. Plastmasas maisiņu uzglabājiet bērniem nepieejamā vietā; nosmakšanas risks! ►3.1. Novāciet visus iepakojuma materiālus, kas tika izmantoti, lai iepakotu un nosūtītu sildītāja. Iznīcināt saskaņā ar spēkā esošajiem noteiku- miem. ►3.2. Ja sildītājs ir novietots uz platformas, nolai- diet to uzmanīgi. ►3.3. Pārbaudiet, vai transportēšanas laikā nav radušies bojājumi. Ja sildītājs ir bojāts, nekavējoties sazinieties ar izplatītāju, kas piegādājis to.

Šie sildītāji ir aprīkoti ar riteņiem, rokturi un kamīnu, atkarībā no modeļa (ATT. 5-6). Šie kom- ponenti, kopā ar attiecīgo montāžas aparatūru, atrodas sildītāja iepakojumā.

BRĪDINĀJUMS: Sildītājs darbojas tikai ar HVO 100 Biofuel, PETROLEJU vai DĪZEĻDEGVIELU B7. Izmantojiet tikai dīzeļdegvielu vai petroleju, lai izvairītos no ugunsgrēka vai eksplozijas. Nekad nelietojiet benzīnu, naftu, šķīdinātājus, alkoholu vai citus viegli uzliesmojošus kurināmos. Izmantojiet netoksisku antifrīzu pie ļoti zemām temperatūrām. Pie temperatūras zem 5°C ieteicams izmantot zi- emas dīzeļdegvielu.

6. DARBĪBAS PRINCIPI

A. Kamera un degļa galva, B. Ventilators, C. Dzinējs, D. Sūknis, E. Tvertne, F. Kamīns (netiešie modeļi). Sūknis iesūc no tvertnes degvielu zem darba spiediena. Degviela tiek novadīta uz sprauslu, kas to iesmidzina sadedzināšanas kamerā. Sadegšana notiek, izmantojot gaisa/kurināmā maisījumu, kura produkti tiek spiesti uz ārpusi caur gaisa plūsmu, ko rada rotācijas ventilators. Tiešās apsildes modeļos (ATT. 7) degšanas produkti silda vidi, bet netiešās apsildes modeļos (ATT.

8) degšanas produkti var tik izspiesti apsildāmajā

vidē, izmantojot to novadīšanu. Vairāki sensori, kas pievienoti elektroniskajam kontroles panelim, pastāvīgi pārbauda pareizu sildītāja darbību, pārtraucot ciklu anomālijas gadījumā.

BRĪDINĀJUMS: Pirms sildītāja ieslēgšanas uzmanīgi izlasiet “INFORMĀCIJA PAR DROŠĪBAS PASĀKUMNIEM”. SVARĪGI: Modeļos ar dubultu spriegu- mu (...DV) pārbaudiet sprieguma slēdža pozīciju (220-240V / 110-120V) (ATT. 9). Ja sprieguma iestatījums sildītājā nesakrīt ar tīklā esošo, nepieciešams iejaukties, lai noregulētu spriegumu. Atskrūvējiet abas pārsega nostiprināšanas skrūves (ATT. 10), pārvietojiet/nospiediet slēdzi uz padotā sprieguma vērtību (ATT. 11) un uzstādiet atpakaļ vāciņu (ATT. 12).

BOJĀJUMUS. ►►7.1. SILDĪTĀJA IESLĒGŠANA: ►7.1.1. Ievērojiet visus drošības norādījumus. ►7.1.2. Pārbaudiet, vai tvertnē ir degviela. ►7.1.3. Aizveriet tvertnes vāciņu (ATT. 13). ►7.1.4. Pievienojiet strāvas kontaktdakšu elektrotīklam (ATT. 14) (SKATĪT SPRIEGUMU “TEHNISKO DATU TABULA”). ►7.1.5. Pagrieziet slēdzi uz “I/0” stāvoklī “I” (ATT. 15). Sildītājam jāieslēdzas dažu sekunžu laikā. Ja sildītājs neieslēdzas, skatiet apakšpunktu “12. PROBLĒMAS NOTEIKŠANA”. ►7.1.6. Modeļiem ar vides termostatu pārbaudiet pogas stāvokli (ATT. 16).en

ROKASGRĀMATAS SADAĻĀ. ►►7.2. SILDĪTĀJA ATIESTATĪŠANA: Ja normālā darbības režīmā tiek noteikta anomālija, sildītājs izslēdzas. Kad atiestatīšanas poga tiek izgaismota ar pastāvīgu sarkanu gaismu (ATT. 17), tas nozīmē, ka sildītājs jāatiestata. Lai sildītāju atiestatītu, nospiediet atiestatīšanas pogu (ATT. 18). Pirms sildītāja darbības atsākšanas nepieciešams atrast un novērst cēloni, kas izraisījis izslēgšanos (piemēram, gaisa ieplūdes un/vai gaisa izplūdes obstrukcija, ventilatora apstāšanās, utt.). Ja nevarat novērst problēmu, kas izraisījusi izslēgšanos, sazinieties ar pakalpojumu centru. ►►7.3. SILDĪTĀJA IZSLĒGŠANA: Pagrieziet slēdzi uz “I/0” stāvoklī “0” (ATT. 19). Liesma apdziest, un ventilators turpina darboties, līdz sadegšanas kamera nav pilnībā atdzisusi. Neatvienojiet kontaktdakšu, līdz dzesēšanas cikls nav pilnībā beidzies.

KVALITĀTES, VAR BŪT NEPIECIEŠAMA FILTRA TĪRĪŠANA: ►►8.1. FILTRA IEVIETOŠANA (ATT. 20): ►8.1.1. Noņemiet tvertnes vāciņu (A). ►8.1.2. Izņemiet no tvertnes ltru (B). ►8.1.3. Iztīriet ltru (B) ar tīru degvielu, uzmanoties, lai nesabojātu to. ►8.1.4. Uzstādiet tvertnes ltru (B) no jauna. ►8.1.5. Aizveriet vāciņu (A). ►►8.2. IEPLŪDES FILTRS (ATT. 21) ATKARĪBĀ NO MODEĻA: ►8.2.1. Izņemiet ltru (A). ►8.2.2. Noņemiet šļūtenes (B) skavas. ►8.2.3. Izņemiet šļūtenes (C). ►8.2.4. Nomainiet ltru (A), izmantojot oriģinālās rezerves daļas. ►8.2.5. Pievienojiet šļūtenes (C) no jauna. ►8.2.6. Nomainiet šļūteņu skavas (B). ►8.2.7. Nomainiet ltru (A) sākotnējā vietā. ►►8.3. IEPLŪDES FILTRS (ATT. 22) ATKARĪBĀ NO MODEĻA: ►8.3.1. Noņemiet stikla pārsegu (A). ►8.3.2. Izņemiet ltru (B) no stikla pārsega, rūpīgi saglabājot plombas. ►8.3.3. Iztīriet ltru (B) ar tīru degvielu, uzmanoties, lai to nesabojātu. ►8.3.4. Uzstādiet stikla pārsega ltru (B) no jauna. ►8.3.5. Nomainiet stikla pārsegu (A), pienācīgi uzstādot plombas. ►►8.4. DEGVIELAS SŪKŅA FILTRS: Skatīt prolaktiskās apkopes graku.

TRANSPORTS BRĪDINĀJUMS: Pirms pārcelšanas sildītājs jāslēdz (SKATĪT 7.3. APAKŠPUNKTS), atvienojiet strāvas padevi, izņemot spraudni no strāvas padeves kontaktligzdas (ATT. 23), uzgaidiet, līdz sildītājs ir pilnībā atdzisis, un pārliecinieties, vai degvielas tvertnes vāciņš ir cieši noslēgts, lai degviela izlaistītos. Pārvietojot sildītāju, saglabājiet to horizontālā stāvoklī. LAI LABĀK UZGLABĀTU SILDĪTĀJU, LĪDZU, IEVĒROJIET ŠĀDU PROCEDŪRU: ►9.1. Iztukšojiet degvielas tvertni, noņemot iztukšošanas aizbāzni tvertnes apakšējā daļā (ATT. 24-25). Atbrīvojieties no degvielas pienācīgā veidā un saskaņā ar spēkā esošajiem noteikumiem. ►9.2. Ja novērojat atlieku klātbūtni, ielejiet tvertnē tīru degvielu un atkārtoti izlejiet to. ►9.3. Aizveriet notecināšanas un tvertnes aizbāzni. ►9.4. Lai sildītājs tiktu pienācīgi saglabāts, uzglabājiet to sausā vietā, aizsargājot no iespējamiem bojājumiem.

10. VIDES TERMOSTATA

PIEVIENOŠANA Modeļiem ar termostata pievienošanas aprīkojumu noņemiet sildītāja savienojuma vāciņu un pieslēdziet vides termostatu (opcionāli) (ATT. 26-27).en

SASTĀVDAĻA APKOPES BIEŽUMS APKOPES PROCESS Degvielas tvertne Iztīriet degvielas tvertni reizi gadā vai pēc nepieciešamības Iztukšojiet un izskalojiet tvertni ar tīru degvielu (SKAT. 9. APAKŠPUNKTU) Filtri Iztīriet vai nomainiet ltru reizi gadā vai pēc nepieciešamības (pārbaudiet integritāti) Iztīriet ltru (SKAT. 8. APAKŠPUNKTU) Degvielas sūkņa ltrs Iztīriet vai nomainiet ltru reizi gadā vai pēc nepieciešamības (pārbaudiet integritāti) Sazinieties ar klientu apkalpošanas centru Elektrodi Tīriet pēc nepieciešamības Sazinieties ar klientu apkalpošanas centru Ventilators Tīriet pēc nepieciešamības Sazinieties ar klientu apkalpošanas centru Sadegšanas kamera Tīriet pēc nepieciešamības Sazinieties ar klientu apkalpošanas centru

Sildītājs neieslēdzas vai paliek neieslēgts

1. Aizdedzes slēdzis

atrodas stāvoklī “0”

tāds ir) nepareizs iestatījums

1. Pagrieziet ieslēgšanas slēdzi stāvoklī “I” (ATT. 15)

2a. Ievietojiet strāvas vadu sienas kontaktligzdā (ATT. 14) 2b. Pārbaudiet ierīces spriegumu 2c. Modeļiem ar dubulto sprieguma (...DV) (ATT. 9) pārbaudiet, vai slēdža pozīcijās sprieguma izmaiņas atbilst barošanas spriegumam

3. Sazinieties ar klientu apkalpošanas centru

4a. Atiestatiet sildītāju (SKAT. 7.2. APAKŠPUNKTU) 4b. Sazinieties ar klientu apkalpošanas centru

5. Iestatiet termostatu tā, lai temperatūra būtu augstāka

par darba vides temperatūru (ATT. 16)

6. Uzpildiet degvielu un, iespējams, atiestatiet sildītāju

7b. Iztīriet ltrus (SKAT. 8. APAKŠPUNKTU) 7c. Sazinieties ar klientu apkalpošanas centru Darbības laikā sildītājs izmet dūmus

2. Gaisa ieplūdes zonas

2. Novērst visus iespējamos šķēršļus gaisa ieplūdes zonā

Sildītājs neizslēdzas
