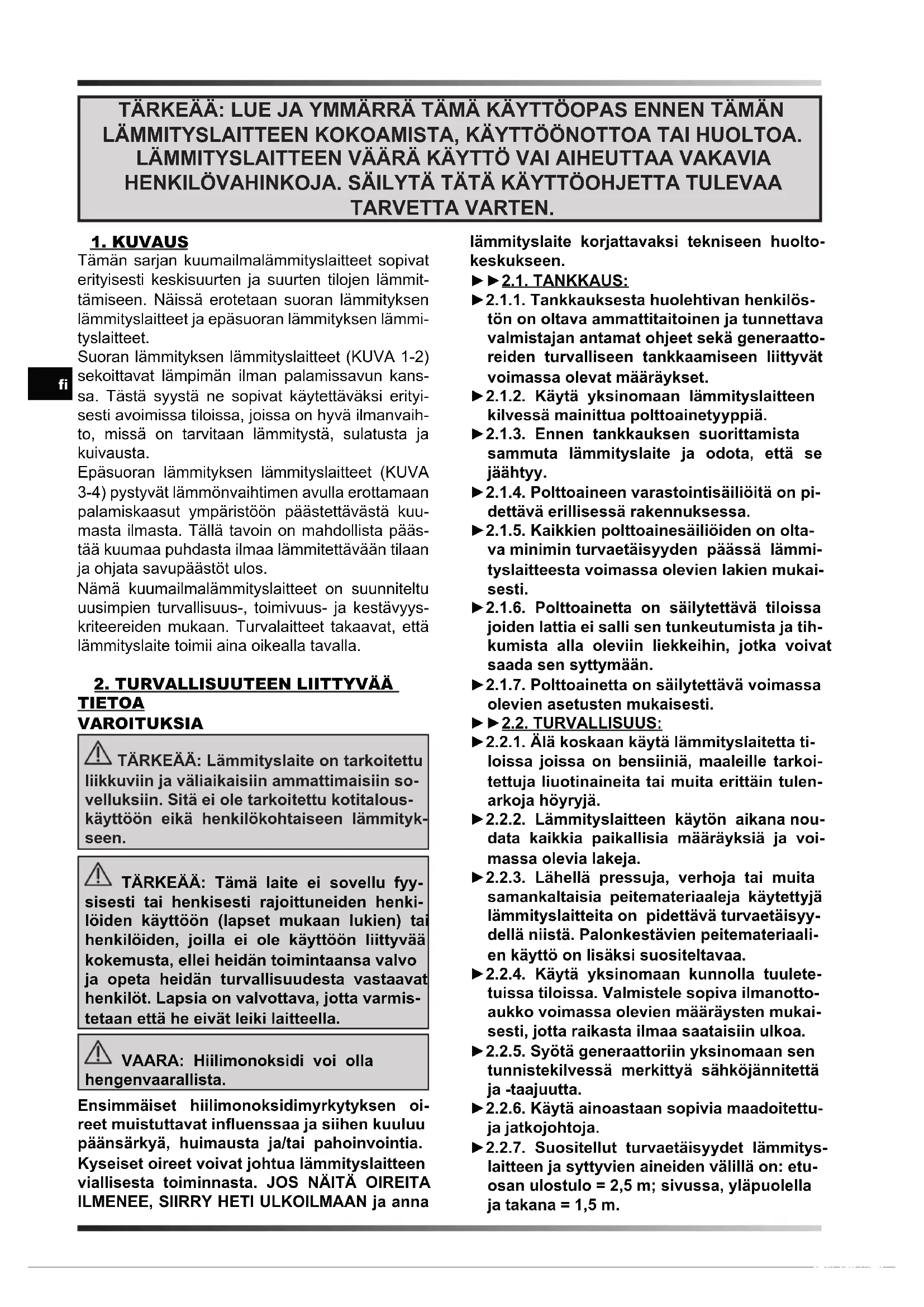

KÄYTTÖOHJE BV 170 Master

Tämän sarjan kuumailmalämmityslaitteet sopivat erityisesti keskisuurten ja suurten tiloen lammittämseen. Näissä erotetaan suoran lammityksen lammityslaitteet ja epäsuoran lammityksen lammityslaitteet.

Suoran lammityksen lammityslaitteet (KUVA 1-2) sekoittavat lampimän ilman palamissavun kanssa. Tästä systä ne sopivat käytettäväksi erityisesti avoimissa tiloissa, joissa on hyvä ilmanvaihto, missa on tarvitaan lammitysta, sulatusta ja kuivausta.

Epäsuoran lammityksen lammityslaitteet (KUVA 3-4) pystyvat lammonvahtimen avulla erottamaan palamiskaasut ymparistoon paastettavasta kuumasta ilmasta. Talla tavoin on mahdollista paastaa kuumaa puhdasta ilmaa lammitettavaan tilaan ja ohjata savupäastot ulos.

Nämä kuumailmalämityslaitteet on suunniteltu uusimpien turvallisuus-, toimivuus- jakestavyyskriteereiden mukaan. Turvalaitteet takaavat, etta lammityslaite toimii aina oikealla tavalla.

2. TURVALLISUUTEEN LIITTYVÄA TIETOA VAROITUKSIA

TÄRKEÄ: Lämmityslaite on tarkoitettu liikkuviin ja väliaikaisiin ammattimaisiin sovelluksiin. Sitä ei ole tarkoitettu kotitalouskäyttoön eika henkilökohtaiseen lammitykseen.
TÄRKEÄÄ: Tämä laite ei sovellu fyy-sisesti tai henkisesti rajoittuneiden henkilöiden käyttoän (lapset mukaan lukien) tai henkilöiden, joilla ei ole käyttoän liittyväkokemusta, ellei heidān toimintaansa valvo ja opeta heidān turvallisuudesta vastaavat henkilöt. Lapsia on valvottava, jotta varmistetaan etta he eivāt leiki laitteella.
VAARA: Hiilimonoksidi voi olla hengenvaarallista.

Ensimmäiset hiilimonoksidimyrkcyksen oiret muistuttavat influensssa ja siihen kuuluu paansärkyä, huimausta ja/tai pahoinvoitia. Kyseiset oiret voivat johtua lammityslaitteen vialisesta toiminnasta. JOS NÄITÄ OIREITA ILMENEE, SIIRRY HETI ULKOILMAAN ja anna

lammityslaite korjattavaksi tekniseen huoltokesukseen.

2.1.TANKKAUS:
2.1.1. Tankkauksesta huolehtivan henkilösön on oltava ammattitaitoinen ja tunnettava valmistajan antamat ohjeet sekä generaattoreiden turvalliseen tankkaamiseen liittyvat voimassa olevat märäyket.
▶2.1.2. Käytä yksinomaan lämmityslaitteen kilvessä mainittua polttoainetyppiä.
2.1.3. Ennen tankkauksen suorittamista sammuta lammityslaite ja odota, etta se jäahtyy.
2.1.4. Poltoainee varastointisäliöita on piddettäv erillissä rakennuksessa.
▶2.1.5. Kaikkien polttoainesäiliöiden on olta va minimin turvaetäisyyden paassä lammityslaitteesta voimassa olevien lakien mukaisesti.
▶2.1.6. Poltoainetta on sailytettäva tiloissa joiden lattia ei salli sen tunkeutumista ja tihkumista alla oleviin liekkeihin, jotka voivat saada sen syttymään.
▶2.1.7. Poltoainetta on sailytettävoimassa olevien asetusten mukaisesti.
▶2.2. TURVALLISUUS:
2.2.1. Alä koskaan käytä lammityslaitetta tiloissa joissa on bensiiniä, maaleille tarkoitettuja liuotinaineita tai muita erittäin tulenarkoja hóyryjä.
▶2.2.2. Lämmityslaitteen käytön aikana noudata kaikkia paikallisia maäräyksiä ja voimassa olevia lakeja.
▶2.2.3. Lähellä pressuja, verhoja tai muita samankaltaisia peitemateriaialeja käytetyjä lammitysaitteita on pidettävā turvaetäisyydella niistä. Palonkestävien peitemateriaialien käytto on lisäksi suositeltavaa.
▶2.2.4. Käytä yksinomaan kunnolla tuuletesuissa tiloissa. Valmistele sopiva ilmanottoaukko voimassa olevien märäysten mukaisesti, jotta raikasta ilmaa saataisin ulkoa.
2.2.5. Syöta generaattoriin yksinomaan sentunnistekilvessä merkittyä sahköjannitettä ja -taajuutta.
▶2.2.6. Käytä ainoastaan sopivia maadoitettuja jatkojohtoja.
▶2.2.7. Suositellut turvaetaisyydet lammityslaitteen ja sytyvien aineiden valillä on: etuosan ulostulo = 2,5 m; sivussa, ylapuolella ja takana = 1,5 m.

2.2.8. Aseta kuuma, käynnissä oleva lammityslaite vakaalle ja tasaiselle pinnalle, jotta tulipalovaaraa voitaisin valttä.
▶2.2.9. Pida eläimiā turvaetäisyydella lammityslaitteesta.
▶2.2.10. Kytke lammityslaite irti verkkopistokkeesta, kun sitä ei käyteta.
▶2.2.11. Termostaatin ohjaama lammityslaite voi kaynnistyä minä hetkenä hyvänsä.
▶2.2.12. Älä koskaan käytä lammityslaitettyleisesti asutuissa tiloissa aläkä makuuhuoneissa.
2.2.13. Alä koskaan tuki lammityslaitteen ilmanottoaukkoa (takapuoli) alaka ilmanpoistoaukkoa (etupuoli).
▶2.2.14. Kun lammityslaite on kuuma, sahköverkloon kytketty tai käynnissä, sitä ei saa koskaan siirtä, käsitetälä, tankata tai huoltaan miltään osin.
2.2.15. Välta johtamasta sisään- ja/tai ulostuloilmaa muilla kuin alkuperäisillä varuste-sarjoilla (jos olemassa).
▶2.2.16. Pida riittäva etäisyss lammityslait-teen kuumien osien ja tulenarkojen tai lammon vaikutuksesta dissosiotuvien materiaa-lien välillä.
2.2.17. Jos virtajohto vahingoittuu, vaihdata se uuteen teknisessä huollossa, jotta riskeiltä valtyttäisiin.

3. PAKKAUKSESTA POISTAMINEN

VAROITUS: Pakkausmaterialiaali ei ole lasten leikkikalu. Pidä muovipussi kaukana lapsista; tukehtumisvaara!

3.1. Poista kaikki lammityslaitteen lahettamiseen kaytetyt pakkaismaterialit. Havita ne voimassa olevien saadosten mukaan.
3.2. Jos lammityslaite on sijoitetu portaalle, laske se alas varovasti.
3.3. Tarkista mahdolliset kuljetuksen aikana syntyneet vahingot. Jos lammityslaite nayttäa vahingoittuneelta, ilmoita siitta valittomasti likkeseen, josta se hankittiin.

4. KOKOONPANO

Nämä lammityslaitteet on varustettu renkailla, kahvalla ja uunilla mallista riippuen (KUVA 5-6). Kyseiset osat on asetettu vastaavien asennusruuvien kanssa lammityslaitteen pakkaukseen.

5. POLTTOAINE

VAROITUS: Lammistyslaite toimii ainoastaan HVO 100 Biofuel, Dieselillä B7 tai Kerosiinilla.

Käytä yksinomaan dieseliä tai kerosiinia, jotta tulipalo- tai rajähdyvaaralta valtyttäisin. Alä koskaan käytä bensiiniöjya, maaleille tarkoitetuja liuottimia tai muita erittän tulenarkoja polittoaineita.

Käytä myrkytömä pakkasnesteita erittäin alhaisissa lampötiloissa.

Suosittelemme käytämaan talvikäyttoön tarkoitet-tuaDieselä alle 5^ Iampötiloissa.

6. TOIMINTAPERIAATTEET

A. Polttokammio ja palopää, B. Tuuletin, C. Moottori, D. Pumppu, E. Säiliö, F. Uuni (epäsuorat mallit).

Pumppu imee polttoaineeen sailiosta viemalla sen toimintapaineeseen. Polttoane viedaan suuttimeen, joka ruiskuttaa sen polttokammioon. Palaminen tapahtuu ilman/polttoaene n sekoituksen kautta ja palamistuotteet tyonnetaan ulos tuulettimessa syntyvan ilmavirran avulla. Suoran lammityksen malleissa (KUVA 7) palamistuotteet paatyvat lammitettavaan tilaan, kun taas epasuorissa malleissa (KUVA 8) palamistuotteet voidaan johtaa ulos lammitettavasttilasta kanavoinn avulla. Elektroniseen ohjauskorttiin litetty anturisjarj tarkkailee jatkuvasti lammityslaitteen oikeaa toimitaa ja pysayttaa jakson, jos ongelmia ilmenee.

7. TOIMINTA

VAROITUS: Lue huolellisesti "TURVALLISUUTEEN LIITTVAT TIEDOT" ennen lammityslaitteen kaynnistamista.

TÄRKEÄÄ: Kaksoisjännitteisissä malleissa (...DV), tarkista etta jännitteen vaihdon kytkimen asento (220-240V / 110-120V) (KUVA 9). Jos lammityslaitteeseen asetetu jännite e i vastaa verkkojännitettä, suorita toimenpiteet jännitteen saätämistä varten. Avaa kannen kaksi kiinnitysruuvia (KUVA 10), siirrä/paina kytkintä syötettävään jännitearvoon (KUVA 11) ja asenna kansi paikalleen (KUVA 12). JÄNNITTEEN VÄRÄNLAINEN SÄATÖ TAI SÄADON LAIMINLYÖNTI VOI JOHTAA LÄMITYSLAITTEEN VAKAVAAN VAURIOITUMISEEN.

7.1. LÄMMITYSLAITTEEN KÄYNNISTYS:

7.1.1. Noudata kaikkia turvallisuuteen liittyvä ohjeita.
7.1.2. Tarkista, etta sailiossa on poltoainetta.
7.1.3. Kierra kiinni sailiion tulppa (KUVA 13).
7.1.4. Yhdistä viransyöttöjohto sahköverkloon (KUVA 14) (KATSO JANNITE KOHDASSA "TEKNISTEN TIETOJEN TAULUKKO").
7.1.5. Vie kytkin "I/0" asentoon "I" (KUVA 15). Lämmityslaitteen tulisi käynnistya muutaman sekunnin sisällä. Jos lämmityslaite ei käynnisty, tutustu kappaleeseen "12. VIANMAÄRITYS".

7.1.6. Malleissa joissa on huonetermostaatti, tarkista nupin asento (KUVA 16).

HUOM: JOS LAMMITYSLAITTEEN SAMMUMINEN JOHTUU POLTTOAINEEN LOPPUMISESTA, LISAA POLTTOAINETTA SAILOON JA NOLLAA LAMMITYSLAITE (KS. KAPPALE 7.2.).

TÄRKEÄÄ: Epäsuoran lämmityksen malleissa palamistuotteet voidaan kanavoida ulkoilmaan. SUORITA KANAVOINTI VOIMASSA OLEVIER MÄÄRÄYSTEN MUKAISESTI JA NOUDATA ASIAA KOSKEVASSA KÄYTTÖOPPAAN OSASSA ANNETTUJA OHJEITA.

▶7.2. LÄMMITYSLAITTEEN NOLLAUS:

Jos normalaissa käytössä huomataan Häiriöitä, lammityslaite lukittuu. Kun reset-painike palaa jatkuvastipunaisellavalolla(KUVA17),setarkoittaa että lammityslaite on nollattava. Lammityslaitteen nollaamiseksi paina reset-painike pohjaan (KUVA 18). Ennen lammityslaitteen käytöönottoa on tunnistettava ja pointettava ongelma, joka aiheutti lukituksen (esimerkiki, ilman sisäänoton ja/tai ulostulon tutkeutuminen, puhaltimen pysähtyminen, jne.). Jos lukituksen aiheuttamaa ongelmaa ei pystyä poistamaan, anna laitteen ongelma teknisen huoltopalvelun hoidettavaksi.

▶7.3. LÄMMITYSLAITTEEN SAMMUTUS:

Vie kytkin "I/0" asentoon "0" (KUVA 19). Liekki sammuu ja puhallin jatkaa toimintaansa, kunnes polttokammio on taysin jäahtny. Alä irrota pistoketta, ennen kuin jähdytysjakso on paattynyt.

8. SUODATTIMIEN PUHDISTUS

KÄYTETYN POLTTOAINEEN LAADUSTARIIPPUEN SUODATTIMIEN PUHDISTUS VOIOLLA TARPEEN:

8.1. TÄYTTÖSUODATIN (KUVA 20):

8.1.1. Kierra saillion korkki (A) auki.
8.1.2. Irrota suodatin (B) sailiosta.
8.1.3. Puhdistasuodatin (B) puhtaalla polittoaineella varoen ettet vahingoita sita.
8.1.4. Asenna suodatin (B) takaisin sailiöen.
8.1.5. Sulje korkki (A).

8.2. IMUSUODATIN (KUVA 21), MALLIN MUKAAN:

8.2.1. Vedä suodatin (A) ulos pesästa.
8.2.2. Irrota letkunkiristimet (B).
8.2.3.Irrota letkut (C).
8.2.4. Vaihda suodatin (A) alkuperäisellä vaihtoosalla.
8.2.5. Asenna letkut takaisin (C).

8.2.6. Aseta letkunkiristimet (B) takaisin paikalleen.
8.2.7. Aseta suodatin (A) takaisin alkuperäiseen pesäänsä.

8.3. IMUSUODATIN (KUVA 22), MALLIN MUKAAN:

8.3.1. Poista malja (A).
8.3.2. Irrrota suodatin (B) maljasta ja sailyta tiivisteet huolella.
8.3.3. Puhdistasuodatin (B) puhtaallapoltoaineella varoen ettet vahingoita sita.
8.3.4. Asenna suodatin (B) takaisin maljaan.
8.3.5. Aseta malja (A) takaisin ja asennataivisteet huolellisesti oikealla paikalleen.

▶▶8.4. POLTTOAINEPUMPUN SUODATIN:

Katso esihuolto-ohjelma.

9. SÄLYTYS JA KULJETUS

VAROITUS: Ennen minkäänlaista siirtämista, lammityslaite on sammutettava (KATSO KAP 7.3), kytke sahkövirran syöttö pois vetamällä pistoke pistorasiasta (KUVA 23), odota lammityslaitteen tāydellä jaähymistä ja varmista, etta sällön korkki on hyvin kiinni valttäaksesi polittoaineen laikkymista. Kun liikutat lammityslaitetta, pida se vakaassa asennossa.

LÄMMITYSLAITTEEN

SAIlyTKSEN

KANNALTA ON

SUOSITELTAVAA

NOUDATTAA SEURAAVAA MENETELMAA:

9.1. Tyhjennä poltoainesäiliö tāysin poistamalla tyhjennyskorkki sällion pohjasta (KUVA 24-25). Hāvīta poltoaine sopivalla ravallaj noudattaen voimassa olevia maäräyksiä.
9.2. Jos jaämä ilmenee, kaada puhdasta polttoainetta sailiöön ja tyhjennä se uudelleen.
9.3. Sulje tyhjennyskorkki ja sailiio.
9.4. Lammityslaitteen sailytyksen kannalta suosittelemme asettamaan sen kuivaan paikkaan, jossa se on suojassa ulkoisilta riskitekijoiilta.

10. HUONETERMOSTAATIN

LIITÄMINEN

Malleissa, joissa on mahdollisuus termostaatin liittamiseen, poista lammityslaitteeseen liitetty korkki ja liitta sihen huonetermostaatti (lisavaruste) (KUVA 26-27).

VAROITUS: ENNEN MINKÄ TAHANSA HUOLTO- TAI KORJAUSTYÖN SUORITTAMISTA KYTKE VIRTAJOHTO IRTI SÄHKÖVERKOSTA JA VARMISTA, ETTÄ LÄMMITYSLAITE ON KYLMA.

1. ESIHUOLTO-OHJELMA

OSA HUOL	LON TIHEYS	HUOLTOMENETELMÄ
Polttoinesäällö Puhdista kerran vuodessa tai tarvittaessa	Tyhjennä ja huuhtele säillö puhtaalla polittoainella (KS. KAPPALE 9.)
Suodattimet Puhdista ja vaihda kerran vuodessa tai tarvittaessa (tarkista ehjyys)	Puhdista suodattimet (KS. KAPPALE 8.)
Polttoainepumpun suodatin	Puhdista ja vaihda kerran vuodessa tai tarvittaessa (tarkista ehjyys)	Kännen teknisen huollon puoleen
Elektrodit Puhdista tarvittaessa Kännen teknisen huollon puoleen
Puhallin Puhdista tarvittaessa Kännen teknisen huollon puoleen
Polttokammio Puhdista tarvittaessa Kännen teknisen huollon puoleen

1. VIANMÄRITYS

ONGELMA MAHDOLLINEN SYY MAHDOLLINEN RATKAIISU
Lämmityslaite ei käynnisty tai se ei ppsy päälä	1. Käynnistyskytkin asennossa "0"	1. Aseta käynnistyskytkin asentoon "I" (KUVA 15)
	2. Virransyöttö puuttuu	2a. Aseta virtajohto oikein sähköpistorasiaan (KUVA 14)
		2b. Tarkista järjestelmäsi oikea jännite
		2c. Kaksoisjännitteisissä malleissa (...DV) (KUVA 9), tarkista että jännitteen vaihdon kytkimen asento vastaa sähkön toimitusta
	3. Virtajohto katkenut	3. Käänny tekisen huollon puoleen
	4. Elektroniikka lukittuna tai vahingoittunut	4a. Nollaa lämmityslaite (KS. KAPPALE 7.2.)
		4b. Käänny tekisen huollon puoleen.
	5. Huonetermostaatin vaärä ohjelmoini (jos käytössä)	5. Säädä huonetermostaattia käantämällä se työmpäristöön nähden korkeampaan lämpötilaan (KUVA 16)
	6. Polttoaine puuttuu	6. Tankkaa polttoainenetta ja nollaa lämmityslaite tarvittaessa
	7. Vieraita aineita polttoainepiirissä	7a. Tyhjennä ja täytä säiliö puhtaalla polttoaineella (KS. KAPPALE 9.)
		7b. Puhdista suodattimet (KS. KAPPALE 8.)
		7c. Käänny tekisen huollon puoleen.
Lämmityslaite tuottaa savua toiminnan aikana	1. Vieraita aineita polttoainepiirissä	1a. Tyhjennä ja täytä säiliö puhtaalla polttoaineella (KS. KAPPALE 9.)
		1b. Puhdista suodattimet (KS. KAPPALE 8.)
	2. Tukos ilmanottoaukossa	1c. Käänny tekisen huollon puoleen
		2. Poista kaikki mahdolliset sukokset ilmanottoaukosta
Lämmityslaite ei sammu	1. Viallinen elektroniikka 1. Käänny tekisen huollon puoleen

VIKTIG: LES OG FORSTA DENNE MANUALEN FØR MONTERING, IGANGKJØRING ELLER VEDLIKEHOLD AV DETTE VARMEAPPARATET. FEIL BRUK AV VARMEAPPARATET KAN RESULTERE I ALVORLIGE ELLER DØDELIGE SKADER. TA VARE PÅ DENNE MANUALEN FOR FREMTIDIG REFERANSE.

1. BESKRIVELSE

-Tam tuote on suunniteltu ja valmistetu korkealaatuisia materiaaleja ja osia kayttamalla, jotka voidaan kierrattaa ja kaytttaa uudelleen.

-Kun tuottee seen on kiinnitety viivattu roskasaliion merkki, se tarkoittaa, etta tuotetta suojaa Europan yhteisön direktivi 2012/19/UE.

-Hanki tietoja paikallisesta sahkö- ja elektronikikaromujen erilliskerayksesta.

-Noudata voimassa oleva märäyksiä aläkä havitä vanhoja tuotteita kotitalousjatteiden mukana. Tuotteen oikea havittäminen auttaa suopelemaan luontoa ja valttä vaärän romutuksen aiheuttamien terveysriskien syntymista.
