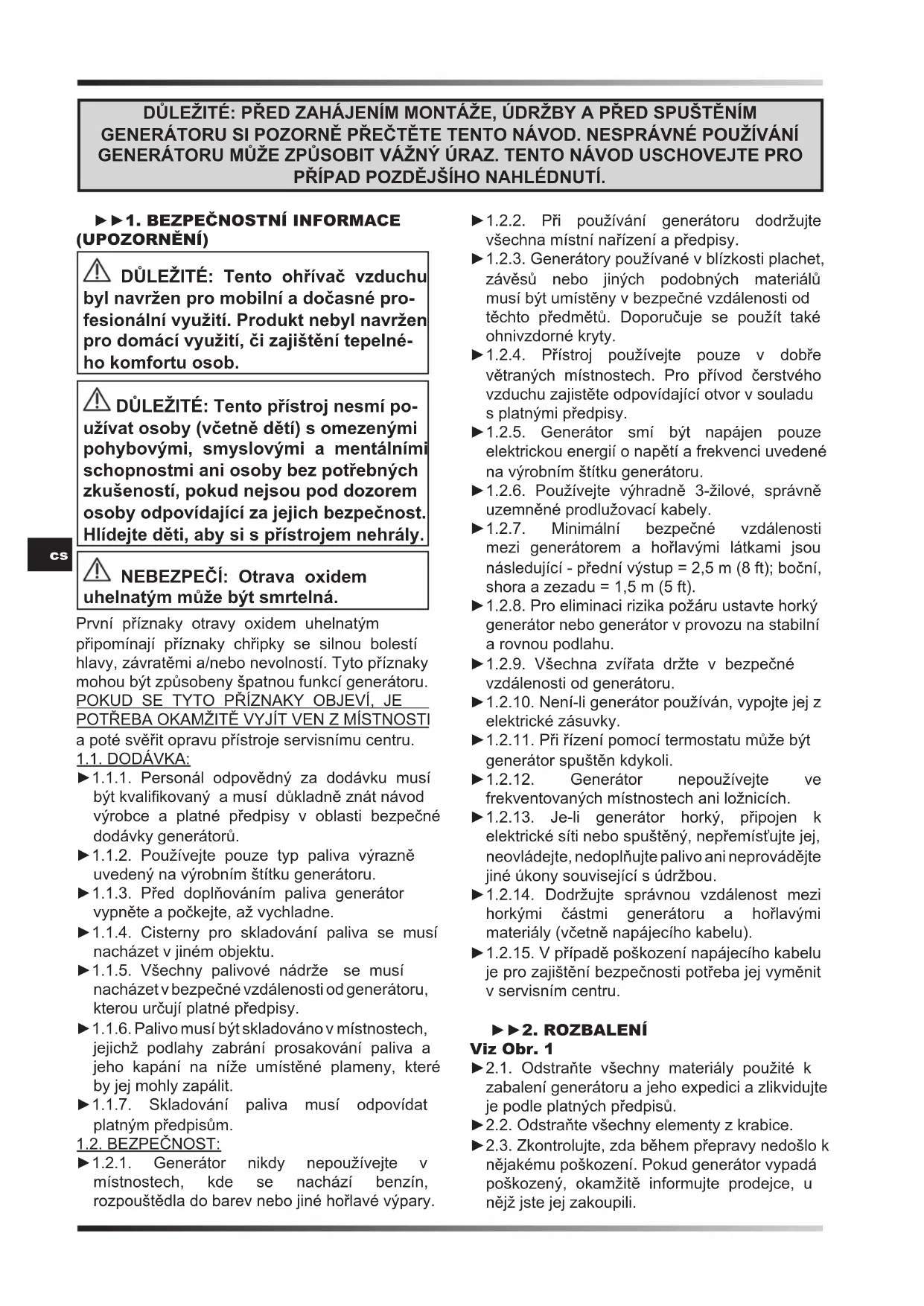

NÁVOD K OBSLUZE XL 61 Master

DÜLEŽITÉ: Tento ohřívač vzduchu navržen pro mobilní a dočasné proponální využití. Produkt nebyl navržen domácí využití, či zajištění tepelnékomfortu osob.

DÜLEŽITÉ: Tento přístroj nesmí po- vat osoby (včetně děti) s omezenými nybovými, smyslovými a mentálními opnostmi ani osoby bez potřebných šeností, pokud nejsou pod dozorem by odpovídající za jejich bezpečnost. lejte děti, aby si s přístrojem nehrály.

NEBEZPEČÍ: Otrava oxidem natým může být smrtelná.

První příznaky otravy oxidem uhelnatým připomínají příznaky chřipky se silnou bolestí hlavy, závratěmi a/nebo nevolností. Tyto příznaky mohou být způsobeny špatnou funkcí generátoru. POKUD SE TYTO PŘÍZNAKY OBJEVÍ, JE POTŘEBA OKAMŽITĚ VYJÍT VEN Z MÍSTNOSTI a poté svěřit opravu přístroje servisnímu centru. 1.1. DODÁVKA:

▶1.1.1. Personál odpovědný za dodávku musí být kvalifikovaný a musí důkladně znát návod výrobce a platné předpisy v oblasti bezpečné dodávky generátorů.
▶1.1.2. Používejte pouze typ paliva výrazně uvedený na výrobním štítku generátoru.
▶1.1.3. Před doplňováním paliva generátor vypněte a počkejte, až vychladne.
▶1.1.4. Cisterny pro skladování paliva se musí nacházet v jiném objektu.
▶1.1.5. Všechny palivové nádrže se musí nacházet v bezpečné vzdálenosti od generátoru, kterou určují platné předpisy.
1.1.6. Palivo musí být skladováno v místnostech, jejichž podlahy zabrání prosakování paliva a jeho kapání na níže umístěné plameny, které by jej mohly zapálit.
▶1.1.7. Skladování paliva musí odpovídat platným předpisům.

1.2. BEZPEČNOST:

▶1.2.1. Generátor nikdy nepoužívejte v místnostech, kde se nachází benzín, rozpouštědla do barev nebo jiné hořlavé výpary.

▶1.2.2. Při používání generátoru dodržujte všechna místní nařízení a předpisy.
1.2.3. Generátory používané v blízkosti plachet, závěsů nebo jiných podobných materiálů musí být umístěny v bezpečné vzdálenosti od těchto předmětů. Doporučuje se použít také ohnivzdorné kryty.
▶1.2.4. Přístroj používejte pouze v dobře větraných místnostech. Pro přívod čerstvého vzduchu zajistěte odpovídající otvor v souladu s platnými předpisy.
▶1.2.5. Generátor smí být napájen pouze elektrickou energii o napětí a frekvenci uvedené na výrobním štítku generátoru.
▶1.2.6. Používejte výhradně 3-žilové, správně uzemněné prodlužovací kabely.
▶1.2.7. Minimální bezpečné vzdálenosti mezi generátorem a hořlavými látkami jsou následující - přední výstup = 2,5 m (8 ft); boční, shora a zezadu = 1,5 m (5 ft).
▶1.2.8. Pro eliminaci rizika požáru ustavte horký generátor nebo generátor v provozu na stabilní a rovnou podlahu.
▶1.2.9. Všechna zvířata držte v bezpečné vzdálenosti od generátoru.
▶1.2.10. Není-li generátor používán, vypojte jej z elektrické zásuvky.
▶1.2.11. Při řízení pomocí termostatu může být generátor spuštěn kdykoli.
▶1.2.12. Generátor nepoužívejte ve frekventovaných místnostech ani ložnicích.
▶1.2.13. Je-li generátor horký, připojen k elektrické síti nebo spuštěný, nepřemístujte jej, neovládejte, nedoplňujte palivo ani neprovádějte jiné úkony související s údržbou.
▶1.2.14. Dodržujte správnou vzdálenost mezi horkými částmi generátoru a hořlavými materiály (včetně napájecího kabelu).
▶1.2.15. V případě poškození napájecího kabelu je pro zajištění bezpečnosti potřeba jej vyměnit v servisním centru.

▶▶2. ROZBALENÍ

Viz Obr. 1

▶2.1. Odstraňte všechny materiály použité k zabalení generátoru a jeho expedici a zlikvidujte je podle platných předpisů.
▶2.2. Odstraňte všechny elementy z krabice.
▶2.3. Zkontrolujte, zda během přepravy nedošlo k nějakému poškození. Pokud generátor vypadá poškozený, okamžitě informujte prodejce, u nějž jste jej zakoupili.

▶▶3. PALIVO

⚠️ POZOR: Generátor pracuje pouze na palivo DIESEL nebo KEROSENE.

Abyste zabránili požáru nebo výbuchu, používejte výhradně palivo diesel nebo kerosene. Nikdy nepoužívejte benzín, rozpouštědla do barev, alkohol ani jiné hořlaviny.

Při velmi nízkých teplotách používejte netoxické přísady proti zamrznutí.

▶▶4. PRINCIP ČINNOSTI

Viz Obr. 2

Vzduch nezbytný ke správnému spalování je vytvářen rotací vnitřního rotoru a je hnán do hořáku. Proud vzduchu vychází z hrdla hořáku a mísí se s palivem, které pod vysokým tlakem rozprašuje tryska. Palivo rozprašované tryskou dodává elektrické čerpadlo, které je nasává z nádrže a pod vysokým tlakem tlačí do trysky.

▶▶5. PRÁCE GENERÁTORU

⚠️ POZOR: Před zapnutím generátoru si pozorně přečtěte “BEZPEČNOSTNÍ INFORMACE”.

⚠️ DŮLEŽITÉ: Po prvním neúspěšném zapnutí ohřívače zkontrolujte přítomnost paliva v nádrži, zkontrolujte, zda je palivový filtr čistý a zda je ohřívač umístěn na rovném a stabilním povrchu.

⚠️ DŮLEŽITÉ: Toto je infrazářič se směrováním. Infrazářič ohřívá orgány a ne vzduch.

▶▶5.1. SPUŠTĚNÍ GENERÁTORU:

▶5.1.1. Dodržujte všechny bezpečnostní pokyny.
▶5.1.2. Zkontrolujte, zdali je v nádrži palivo.
▶5.1.3. Uzavřete zátku nádrže.
▶5.1.4. Zástrčku napájecího kabelu zapojte do elektrické zásuvky (VIZ NAPĚTÍ V "TABULCE TECHNICKÝCH PARAMETRŮ").
5.1.5. Vypínač "ON/OFF" přepněte do polohy "ON" (I) (A Obr. 3). Generátor by se měl spustit během několika sekund. Pokud se nespustí, podívejte se do paragrafu "ŘEŠENÍ PROBLÉMŮ" (Paragraf 10).

P.S.: DOJDE-LI K VYPNUTÍ GENERÁTORU V DÚSLEDKU VYČERPÁNÍ PALIVA, VYPNĚTE PŘÍSTROJ, NAPLŇTE NÁDRŽ A PŘÍSTROJ OPĚT ZAPNĚTE (VIZ PARAGRAF 5.1.).

▶▶5.2. VYPNUTÍ GENERÁTORU:

⚠️ POZOR: AŽ DO ÚPLNÉHO VYCHLADNUTÍ GENERÁTORU (cca 5 min.) NEVYPOJUJTE NAPÁJECÍ KABEL Z ELEKTRICKÉ ZÁSUVKY.

▶5.2.1. Vypínač “ON/OFF” přepněte do polohy “OFF” (0) (A Obr. 3).

▶▶5.3. ZAPOJENÍ TERMOSTATU PROSTŘEDÍ (Volitelný prvek):

Odstraňte uzávěr na přístroji a zapojte termostat prostředí (Volitelný prvek) (C Obr. 3).

▶▶6. ČIŠTĚNÍ PALIVOVÉHO FILTRU Viz Obr. 4

V ZÁVOSLOSTI NA KVALITĚ POUŽITÉHO PALIVA MŮŽE NASTAT POTŘEBA ČIŠTĚNÍ FILTRU.

▶6.1. Odstraňte zátku na nádrži (A Obr. 4).
▶6.2. Vyjměte filtr z nádrže.
▶6.3. Odšroubujte matici (B Obr. 4).
▶6.4. Vytáhněte filtr (C Obr. 4).
▶6.5. Vyčistěte filtr čistým palivem a dávejte pozor, abyste jej nepoškodili.
▶6.6. Filtr opět instalujte do nádrže.

▶7.1. Vypustte palivo z nádrže.
▶7.2. Zjistíte-li v nádrži přítomnost pevných částic, nalijte čisté palivo a poté nádrž opět vyprázdněte.
▶7.3. Uzavřete zátku nádrže, palivo zlikvidujte podle platných předpisů.
7.4. Aby mohla být údržba generátoru provedena správně, je potřeba jej zajistit ve vodorovné poloze, aby nedošlo k úniku paliva, skladovat jej v suchu a chránit jej proti případnému vnějšímu poškození.

▶▶8. CHYBY NA DISPLEJI

Viz B Obr. 3

CHYBA	PŘÍČINA ŘEŠENÍ
F0	PROVOZNÍ CHYBA
	1. Vypínač “ON/OFF” je v poloze “ON” (I) když je generátor připojen k elektrické síti	1. Po vypojení generátoru z elektrické zásuvky přepněte vypínač do polohy “OFF” (0), generátor opět zapojte do zásuvky a vypínač přepněte do polohy “ON” (I)
F1	CHYBA FOTOBUŇKY
	1. Žádné palivo2. Palivo je znečištěno3. Fotobuňka je znečištěna nebo poškozena4. Palivový filtr je znečištěn5. Chyba zapálení	1. Vypínač přepněte do polohy “OFF” (0) a doplňte palivo do nádrže2. Vypínač přepněte do polohy “OFF” (0) vypust’te nádrž a pak ji opět naplňte palivem. Vyčistěte filtr čistým palivem a dávejte pozor, abyste jej nepoškodili (VIZ PARAGRAF 6)3. Obrat’te se na technický servis4. VIZ PARAGRAF 65. Obrat’te se na technický servis
F2	CHYBA TEPLOTNÍHO SNÍMAČE
	1. Kabel přerušen2. Poškozený snímač	1. Obrat’te se na technický servis2. Obrat’te se na technický servis
F3	CHYBA TERMOSTATU
	1. Vnitřní přehřátí generátoru2. Senzor proti překlopení	1. Vypněte generátor a počkejte na jeho úplné vychladnutí2. Umístěte kamna na rovný a stabilní povrch
F4	NAPĚTÍ NENÍ VHODNÉ
	1. Napětí není vhodné 1. Zkontrolujte správné napětí vašeho zařízení
FF	CHYBĚJÍCÍ ZAPNUTÍ PO TŘECH POKUSECH
	1. Nedostatek paliva2. Palivový filtr špinavý3. Fotobuňka špinavá nebo vadná4. Tryska špinavá nebo vadná5. Zásah senzoru antitilting	1. Obrat’te se na technický servis2. Obrat’te se na technický servis3. Obrat’te se na technický servis4. Obrat’te se na technický servis5. Obrat’te se na technický servis
[ ]	OHŘÍVAČ V POHOTOVOSTNÍM REŽIMU
	1. Připojený termostat2. Přepnutí z napájení přes kabel na baterii	1. Teplota termostatu nastavena pod pokojovou teplotu2. Automatické restartování

▶▶9. HARMONOGRAM PREVENTIVNÍ ÚDRŽBY

POZOR: PŘED ZAHÁJENÍM JAKÉKOLI ČINNOSTI SOUVISEJÍCÍ S ÚDRŽBOU NEBO OPRAVAMI VYPOJTE NAPÁJECÍ KABEL Z ELEKTRICKÉ ZÁSUVKY A UJISTĚTE SE, ŽE JE GENERÁTOR STUDENÝ.

POKUD JE OHŘÍVAČ POUŽÍVÁN V OBZVLÁŠTĚ PRAŠNÉM PROSTŘEDÍ, VYŽADUJE SE ČASTĚJŠÍ ÚDRŽBA A ČIŠTĚNÍ.

ELEMENT ČETNOST ÚDRŽBY POSTUP ÚDRŽBY
Palivová nádrž Čistit	po každých 150-200 hodinách provozu dle potřeby	Vyprázdnit a vypláchnout nádrž čistým palivem
Tryska Vyčistit nebo	vyměnit jednou za jednu provozní sezónu nebo podle potřeby	Obraťte se na technický servis
Fotobuňka Vyčistit	jednou za jednu provozní sezónu nebo podle potřeby	Obraťte se na technický servis
Palivový filtr Vyčistit	nebo vyměnit dvakrát za jednu provozní sezónu nebo podle potřeby	Vyčistit filtr čistým palivem
Zážehové zařízení Čistit	nebo měnit po každých 1.000 hodinách provozu nebo podle potřeby	Obraťte se na technický servis
Lopatky rotoru Čistit	podle potřeby Obrat’te se na technický servis

▶▶10. ŘEŠENÍ PROBLÉMŮ

PROBLÉM MOŽNÁ PŘÍČINA MOŽNÉ ŘEŠENÍ
Generátor nelze spustit	1. Zablokovaný generátor2. Vypínač se nachází v poloze “OFF” (0)3. Žádné napětí4. Odpojený napájecí kabel5. Zablokovaná řídící karta6. Špatné nastavení pokojového termostatu7. Zásah do teplotního snímače8. Poškozená pojistka	1. Vypněte a opětovně zapněte generátor2. Vypínač přepněte do polohy “ON” (|)3A. Napájecí kabel správně zapojte do elektrické zásuvky3B. Zkontrolujte proud v elektrické síti3C. Obrat’te se na technický servis4. Obrat’te se na technický servis5A. Vypněte a opětovně zapněte generátor5B. Identifikujte chybu na displeji5C. Obrat’te se na technický servis6. Seříd’te pokojový termostat - nastavte ho na teplotu vyšší než je teplota na pracovišti7A. Vyčkejte alespoň deset minut a poté znovu zkuste přejít k fázi zapalování7B. Obrat’te se na technický servis8. Obrat’te se na technický servis
Motor/ čerpadlo je spuštěno, ale nedochází k zapálení	1. Žádné palivo2. Zážehové zařízení je znečištěno3. Palivový filtr je znečištěn4. Znečištěná tryska5. Fotobuňka je znečištěna, poškozena nebo nebyla správně nainstalována6. Cizí látky v nádrži7. Opotřebené elektrody nebo nastavené ve špatné vzdálenosti	1. Vypněte generátor, naplňte nádrž palivem a opětovně jej zapněte2. Obrat’te se na technický servis3. Vyčistěte filtr pomocí čistého paliva4. Obrat’te se na technický servis5. Obrat’te se na technický servis6. Vyprázdněte nádrž a opět ji naplňte čistým palivem7. Obrat’te se na technický servis
Rotor je zablokován nebo se otáčí příliš pomalu	1. Poškozený motor 1. Obrat’te se na technický servis

FONTOS: OLVASSA EL AZ ALÁBBI UTASÍTÁST A GENERÁTOR ÖSSZESZERELÉSE, BEINDÍTÁSA VAGY KARBANTARTÁSA ELŐTT. A GENERÁTOR HELYTELEN MÜKÖDTETÉSE KOMOLY SÉRÜLÉSEKET OKOZHAT. TEGYE EL AZ ALÁBBI UTASÍTÁST A KÉSŐBBI HASZNÁLATA ÉRDEKÉBEN.

▶▶1. BIZTONSÁGI ELŐÍRÁSOK (FIGYELMEZTETÉSEK)

DÔLEŽITÉ: Po prvom neúspešnom nutí ohrievača skontrolujte prítomnost'va v nádrži, skontrolujte, či je palivový čistý a či je ohrievač umiestnený na dom a stabilnom povrchu.

DÔLEŽITÉ: Toto je infražiarič so rovaním. Infražiarič ohrieva orgány a vzduch.

▶▶5.1. SPÚŠTANIE GENERÁTORA:

-Tento výrobek byl navržen a vyroben z vysoce kvalitních materiálů a komponentů, které lze recyklovat a znovu použít.

-Je-li na výrobku symbol přeškrtnutého kontejneru, znamená to, že na výrobek se vztahuje Evropská Směrnice 2012/19/UE.

-Informujte se o místním systému pro oddělený sběr elektrických a elektronických výrobků.

-Dodržujte místní předpisy a nelikvidujte staré produkty spolu s běžným komunálním odpadem. Správná likvidace výrobku pomůže předcházet možným negativním dopadům na životní prostředí a lidské zdraví.
