ПОСІБНИК КОРИСТУВАЧА XL 61 Master

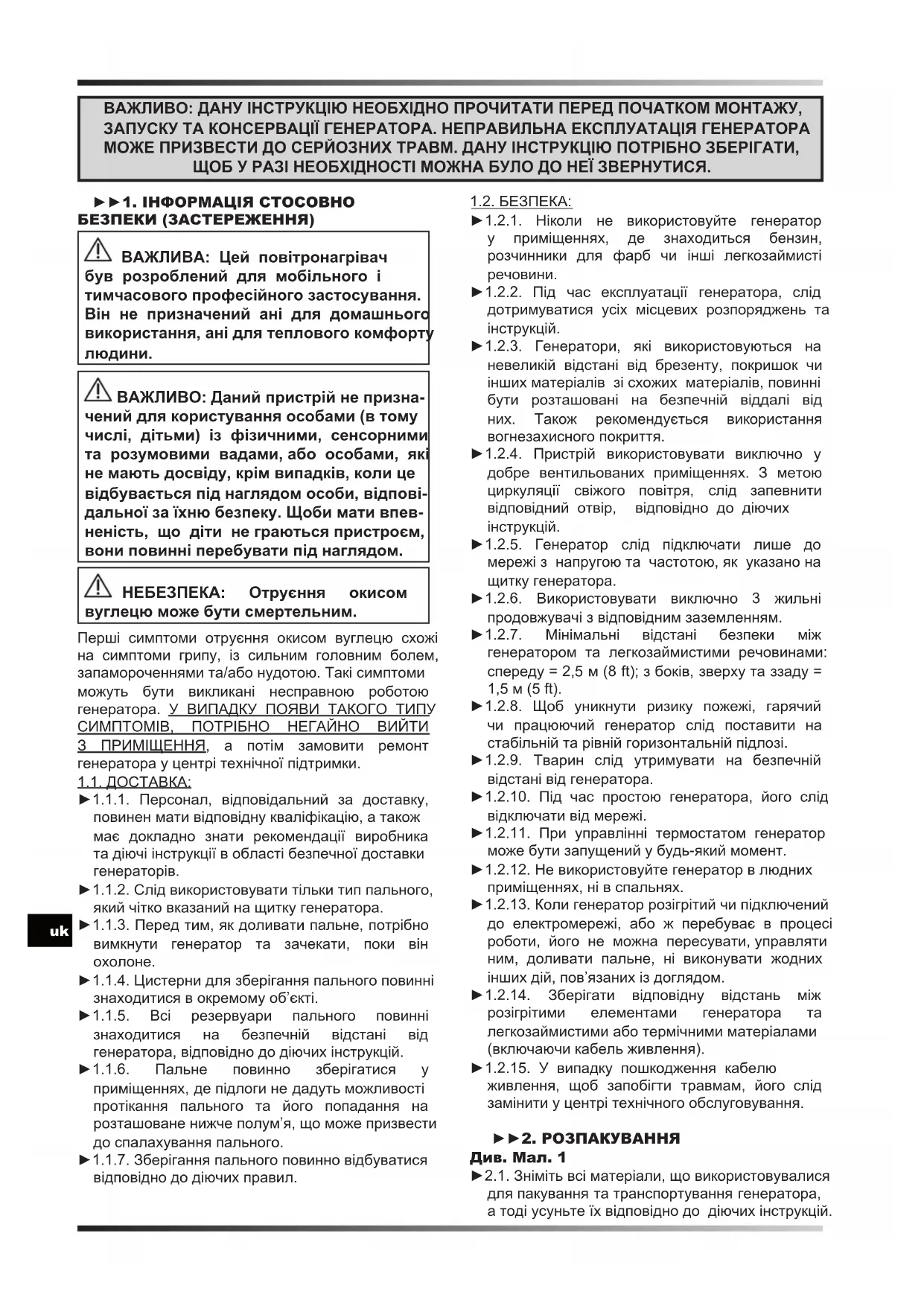

zhВАЖЛИВО: ДАНУ ІНСТРУКЦІЮ НЕОБХІДНО ПРОЧИТАТИ ПЕРЕД ПОЧАТКОМ МОНТАЖУ, ЗАПУСКУ ТА КОНСЕРВАЦІЇ ГЕНЕРАТОРА. НЕПРАВИЛЬНА ЕКСПЛУАТАЦІЯ ГЕНЕРАТОРА МОЖЕ ПРИЗВЕСТИ ДО СЕРЙОЗНИХ ТРАВМ. ДАНУ ІНСТРУКЦІЮ ПОТРІБНО ЗБЕРІГАТИ, ЩОБ У РАЗІ НЕОБХІДНОСТІ МОЖНА БУЛО ДО НЕЇ ЗВЕРНУТИСЯ. ►►1. ІНФОРМАЦІЯ СТОСОВНО БЕЗПЕКИ (ЗАСТЕРЕЖЕННЯ) ВАЖЛИВА: Цей повітронагрівач був розроблений для мобільного і тимчасового професійного застосування. Він не призначений ані для домашнього використання, ані для теплового комфорту

ВАЖЛИВО: Даний пристрій не призна- чений для користування особами (в тому числі, дітьми) із фізичними, сенсорними та розумовими вадами, або особами, які не мають досвіду, крім випадків, коли це відбувається під наглядом особи, відпові- дальної за їхню безпеку. Щоби мати впев- неність, що діти не граються пристроєм, вони повинні перебувати під наглядом. НЕБЕЗПЕКА: Отруєння окисом вуглецю може бути смертельним. Перші симптоми отруєння окисом вуглецю схожі на симптоми грипу, із сильним головним болем, запамороченнями та/або нудотою. Такі симптоми можуть бути викликані несправною роботою генератора. У ВИПАДКУ ПОЯВИ ТАКОГО ТИПУ СИМПТОМІВ, ПОТРІБНО НЕГАЙНО ВИЙТИ З ПРИМІЩЕННЯ, а потім замовити ремонт генератора у центрі технічної підтримки. 1.1. ДОСТАВКА: ►1.1.1. Персонал, відповідальний за доставку, повинен мати відповідну кваліфікацію, а також має докладно знати рекомендації виробника та діючі інструкції в області безпечної доставки генераторів. ►1.1.2. Слід використовувати тільки тип пального, який чітко вказаний на щитку генератора. ►1.1.3. Перед тим, як доливати пальне, потрібно вимкнути генератор та зачекати, поки він

►1.1.4. Цистерни для зберігання пального повинні знаходитися в окремому об’єкті. ►1.1.5. Всі резервуари пального повинні знаходитися на безпечній відстані від генератора, відповідно до діючих інструкцій. ►1.1.6. Пальне повинно зберігатися у приміщеннях, де підлоги не дадуть можливості протікання пального та його попадання на розташоване нижче полум’я, що може призвести до спалахування пального. ►1.1.7. Зберігання пального повинно відбуватися відповідно до діючих правил. 1.2. БЕЗПЕКА: ►1.2.1. Ніколи не використовуйте генератор у приміщеннях, де знаходиться бензин, розчинники для фарб чи інші легкозаймисті

►1.2.2. Під час експлуатації генератора, слід дотримуватися усіх місцевих розпоряджень та інструкцій. ►1.2.3. Генератори, які використовуються на невеликій відстані від брезенту, покришок чи інших матеріалів зі схожих матеріалів, повинні бути розташовані на безпечній віддалі від них. Також рекомендується використання вогнезахисного покриття. ►1.2.4. Пристрій використовувати виключно у добре вентильованих приміщеннях. З метою циркуляції свіжого повітря, слід запевнити відповідний отвір, відповідно до діючих інструкцій. ►1.2.5. Генератор слід підключати лише до мережі з напругою та частотою, як указано на щитку генератора. ►1.2.6. Використовувати виключно 3 жильні продовжувачі з відповідним заземленням. ►1.2.7. Мінімальні відстані безпеки між генератором та легкозаймистими речовинами: спереду = 2,5 м (8 ft); з боків, зверху та ззаду = 1,5 м (5 ft). ►1.2.8. Щоб уникнути ризику пожежі, гарячий чи працюючий генератор слід поставити на стабільній та рівній горизонтальній підлозі. ►1.2.9. Тварин слід утримувати на безпечній відстані від генератора. ►1.2.10. Під час простою генератора, його слід відключати від мережі. ►1.2.11. При управлінні термостатом генератор може бути запущений у будь-який момент. ►1.2.12. Не використовуйте генератор в людних приміщеннях, ні в спальнях. ►1.2.13. Коли генератор розігрітий чи підключений до електромережі, або ж перебуває в процесі роботи, його не можна пересувати, управляти ним, доливати пальне, ні виконувати жодних інших дій, пов’язаних із доглядом. ►1.2.14. Зберігати відповідну відстань між розігрітими елементами генератора та легкозаймистими або термічними матеріалами (включаючи кабель живлення). ►1.2.15. У випадку пошкодження кабелю живлення, щоб запобігти травмам, його слід замінити у центрі технічного обслуговування. ►►2. РОЗПАКУВАННЯ Див. Мал. 1 ►2.1. Зніміть всі матеріали, що використовувалися для пакування та транспортування генератора, а тоді усуньте їх відповідно до діючих інструкцій.

zh►2.2. Вийміть всі елементи з коробки. ►2.3. Перевірте відсутність ушкоджень, що могли з’явитися під час транспортування. Якщо генератор здається пошкодженим, потрібно негайно повідомити пункт, де його було

►►3. ПАЛЬНЕ ПРИМІТКА: Генератор працює тільки на ДИЗЕЛЬНОМУ пальному або на ГАСІ. Щоб уникнути ризику виникнення пожежі чи вибуху, слід використовувати виключно дизельне пальне або гас, ніколи не використовувати бензин, нафту, розчинники для фарб, спирт чи інші легкозаймисті

У випадку дуже низьких температур, слід використовувати нетоксичні антифризні додатки ►►4. ПРИНЦИП РОБОТИ Див. Мал. 2 Повітря, необхідне для забезпечення нормального згоряння, подається шляхом обертання внутрішнього ротора або пальника. Струмінь повітря виходить із втулки пальника та змішується з пальним, що розпилюється форсункою під високим тиском. Пальне, розпилене форсункою, забезпечує електрична помпа, що відсмоктує пальне із бака та проштовхує його під високим тиском у форсунку. ►►5. РОБОТА ПРИМІТКА: Перед увімкненням генератора уважно прочитайте “ІНФОРМАЦІЮ ПРО БЕЗПЕКУ“. ВАЖЛИВА ІНФОРМАЦІЯ: Після того як нагрівач перший раз не запустився, необхідно перевірити наявність палива в баку, також перевірити, щоб паливний фільтр був незасміченим, та переконатись, що нагрівач встановлен на рівній та стійкій

ВАЖЛИВА ІНФОРМАЦІЯ: Мета цього пристрою - інфрачервоний обігрівач. Це інфрачервоний обігрівач тіла, але не

►►5.1. ЗАПУСК ГЕНЕРАТОРА: ►5.1.1. Дотримуйтеся усіх інструкцій щодо

►5.1.2. Перевірте наявність пального в баку. ►5.1.3. Закрийте корок бака. ►5.1.4. Включіть штепсельну вилку в електромережу (ДИВ. НАПРУГА В “ТАБЛИЦІ ТЕХНІЧНИХ ДАНИХ“). ►5.1.5. Вимикач “ON/OFF“ встановіть у позиції “ON“ (|) (A Мал. 3). Через кілька секунд повинен відбутися запуск генератора. Якщо цього не станеться, див. розділ “ІДЕНТИФІКАЦІЯ ПРОБЛЕМИ“ (Розділ 10). P.S.: У ВИПАДКУ ВИМКНЕННЯ ГЕНЕРАТОРА ЧЕРЕЗ НЕДОСТАТНЮ КІЛЬКІСТЬ ПАЛЬНОГО, СЛІД ВИМКНУТИ ПРИСТРІЙ, НАПОВНИТИ БАК ТА ЗНОВУ ВВІМКНУТИ ГЕНЕРАТОР (ДИВ. РОЗДІЛ. 5.1.). ►►5.2. ВИМИКАННЯ ГЕНЕРАТОРА: ПРИМІТКА: НЕ ВИМИКАТИ НАПРУГУ ТА НЕ ВІДКЛЮЧАТИ КАБЕЛЬ ЖИВЛЕННЯ ДО ПОВНОГО ОХОЛОДЖЕННЯ ГЕНЕРАТОРА (приблизно 5 хв.). ►5.2.1. Вимикач “ON/OFF“ встановіть у позицію “OFF“ (0) (A Мал. 3). ►►5.3. ПІДКЛЮЧЕННЯ ТЕРМОСТАТУ ТЕМПЕРАТУРИ ЗОВНІШНЬОГО СЕРЕДОВИЩА (Факультативного): Зніміть заглушку на пристрої і підключіть термостат температури зовнішнього середовища (Факультативний) (C Мал. 3). ►►6. ОЧИЩЕННЯ ПАЛИВНОГО

Див. Мал. 4 В ЗАЛЕЖНОСТІ ВІД ЯКОСТІ ВИКОРИСТОВУВАНОГО ПАЛЬНОГО, МОЖЕ ВИНИКАТИ НЕОБХІДНІСТЬ ОЧИЩЕННЯ

►6.1. Усунути корок, що знаходиться на баку (A Мал. 4). ►6.2. Вийняти фільтр з бака. ►6.3. Відкрутити кришку (B Мал. 4). ►6.4. Вийняти фільтр (C Мал. 4). ►6.5. Почистити фільтр чистим пальним, намагаючись не пошкодити його. ►6.6. Знову встановити фільтр в баку. ►►7. ДОГЛЯД ТА ТРАНСПОРТУВАННЯ З МЕТОЮ ЯКНАЙКРАЩЕ ПРОВЕСТИ КОНСЕРВАЦІЮ ТА/АБО ТРАНСПОРТУВАННЯ, РЕКОМЕНДУЄМО ДОТРИМУВАТИСЯ НАСТУПНОЇ ПРОЦЕДУРИ: ►7.1. Випорожнити бак пального. ►7.2. У випадку виявлення залишків, залити чисте пальне та знову випорожнити бак. ►7.3. Закрити корок бака, зліквідувати пальне належним способом, відповідно до діючих інструкцій. ►7.4. З метою правильного проведення консервації генератора, рекомендуємо утримувати його у горизонтальному положенні, щоб запобігти витіканню пального; зберігати його в сухому місці та захистити від можливих зовнішніх ушкоджень.

zh►►8. ПОМИЛКИ НА ІНДИКАТОРІ Див. B Мал. 3 ПОМИЛКА ПРИЧИНА ВИРІШЕННЯ

знаходиться в позиції “ON“ (|) коли генератор підключається до електромережі

1. Після відключення генератора від електромережі

встановити вимикач в позицію “OFF“ (0), знову вставити штепсельну вилку в електромережу та встановити вимикач у позицію “ON“ (|)

1. Відсутність пального

2. Забруднене пальне

3. Фотоелемент забруднений

4. Паливний фільтр пального

5. Помилка запалювання

1. Встановити вимикач в позицію “OFF“ (0), залити в

2. Встановити вимикач в позицію “OFF“ (0)

випорожнити, а тоді повторно наповнити бак пальним. Почистити фільтр чистим пальним, намагаючись не пошкодити його (ДИВ. РОЗДІЛ. 6)

3. Звернутися в центр технічного обслуговування

5. Звернутися в центр технічного обслуговування

1. Шнур живлення пошкоджений

2. Пошкоджений датчик

1. Звернутися в центр технічного обслуговування

2. Звернутися в центр технічного обслуговування

1. Внутрішній перегрів

2. Датчик перекидання

1. Вимкнути генератор, зачекати, поки він повністю

2. Поставте пічку на рівну і стійку поверхню

1. Невідповідна напруга 1. Перевірте правильність напруги вашої установки

1. Відсутність палива

2. Паливний фільтр засмічений

3. Фотоэлемент засмічений або

4. Сопло засмічене або

5. Спрацював датчик від

1. Звернутися в центр технічного обслуговування

2. Звернутися в центр технічного обслуговування

3. Звернутися в центр технічного обслуговування

4. Звернутися в центр технічного обслуговування

5. Звернутися в центр технічного обслуговування

НАГРІВАЧ У РЕЖИМІ ОЧІКУВАННЯ

1. Термостат підключений

2. Перемикання живлення від

1. Температура термостату встановлюється на

кімнатну температуру

2. Автоматичне перезавантаження

zh►►9. ГРАФІК ЗАПОБІЖНИХ КОНСЕРВАЦІЙНИХ ЗАХОДІВ ПРИМІТКА: ПЕРЕД ПОЧАТКОМ БУДЬ-ЯКИХ КОНСЕРВАЦІЙНИХ ЧИ РЕМОНТНИХ ЗАХОДІВ, ПОТРІБНО ВІДКЛЮЧИТИ КАБЕЛЬ ЖИВЛЕННЯ ВІД ЕЛЕКТРОМЕРЕЖІ ТА ВПЕВНИТИСЯ, ЩО ГЕНЕРАТОР

ЯКЩО НАГРІВАЧ ВИКОРИСТОВУЄТЬСЯ В ОСОБЛИВО ЗАПИЛЕНИХ СЕРЕДОВИЩАХ, НЕОБХІДНІ ЧАСТІШІ ОБСЛУГОВУВАННЯ ТА ОЧИЩЕННЯ. ЕЛЕМЕНТ ПЕРІОДИЧНІСТЬ КОНСЕРВАЦІЇ ПРОЦЕДУРА КОНСЕРВАЦІЇ Паливний бак Очищати через кожних 150-200 годин роботи, або в залежності від потреб Випорожнити та промити бак, використовуючи для цього чисте паливо Форсунка Почистити або замінити один раз протягом одного робочого сезону, або в залежності від потреби Звернутися в центр технічного обслуговування Фотоелемент Очищати один раз протягом робочого сезону, або в залежності від потреби Звернутися в центр технічного обслуговування

Очищати або замінити два рази протягом одного робочого сезону, або в залежності від

Почистити паливний фільтр з використанням чистого пального

Очищати або замінити через кожну 1.000 годин роботи, або в залежності від потреб Звернутися в центр технічного обслуговування Лопаті ротора Очищати, в залежності від потреби Звернутися в центр технічного обслуговування ►►10. ІДЕНТИФІКАЦІЯ ПРОБЛЕМИ ПРОБЛЕМА МОЖЛИВА ПРИЧИНА МОЖЛИВЕ ВИРІШЕННЯГенератор не запускається1. Генератор заблокований2. Вимикач знаходиться в позиції “OFF“ (0) 3. Немає напруги4. Відключений кабель живлення 5. Заблокована карта управління6. Помилкове налаштування кімнатного термостата7. Втручання датчика температури8. Пошкоджений запобіжник1. Вимкнути та знов увімкнути генератор2. Вимикач встановити в позиції “ON“ (|) 3A. Правильно вставити кабель живлення в розетку електромережі 3B. Перевірити електромережу3C. Звернутися в центр технічного обслуговування4. Звернутися в центр технічного обслуговування5A. Вимкнути та знову ввімкнути генератор5B. Ідентифікувати помилку на індикаторі 5C. Звернутися в центр технічного обслуговування6. Налаштувати кімнатний термостат, встановивши температуру вищу, ніж температура робочого середовища 7A. Зачекати щонайменше десять хвилин, а тоді знову спробувати перейти до фази запалювання7B. Звернутися в центр технічного обслуговування8. Звернутися в центр технічного обслуговуванняДвигун/помпа запускається, але полум’я не піднімається1. Відсутність пального2. Пристрій запалювання забруднений3. Забруднений паливний фільтр4. Забруднена форсунка 5. Фотоелемент забруднений, або неправильно встановлений6. Наявність сторонніх речовин у баку 7. Зношені, або встановлені на неналежній відстані електроди1. Вимкнути генератор, залити в бак пальне та знову ввімкнути генератор 2. Звернутися в центр технічного обслуговування3. Почистити фільтр з використанням чистого пального 4. Звернутися в центр технічного обслуговування5. Звернутися в центр технічного обслуговування6. Випорожнити бак та знову залити пальне7. Звернутися в центр технічного обслуговуванняРотор заблокований, або обертається надто повільно1. Пошкоджений двигун 1. Звернутися в центр технічного обслуговування
