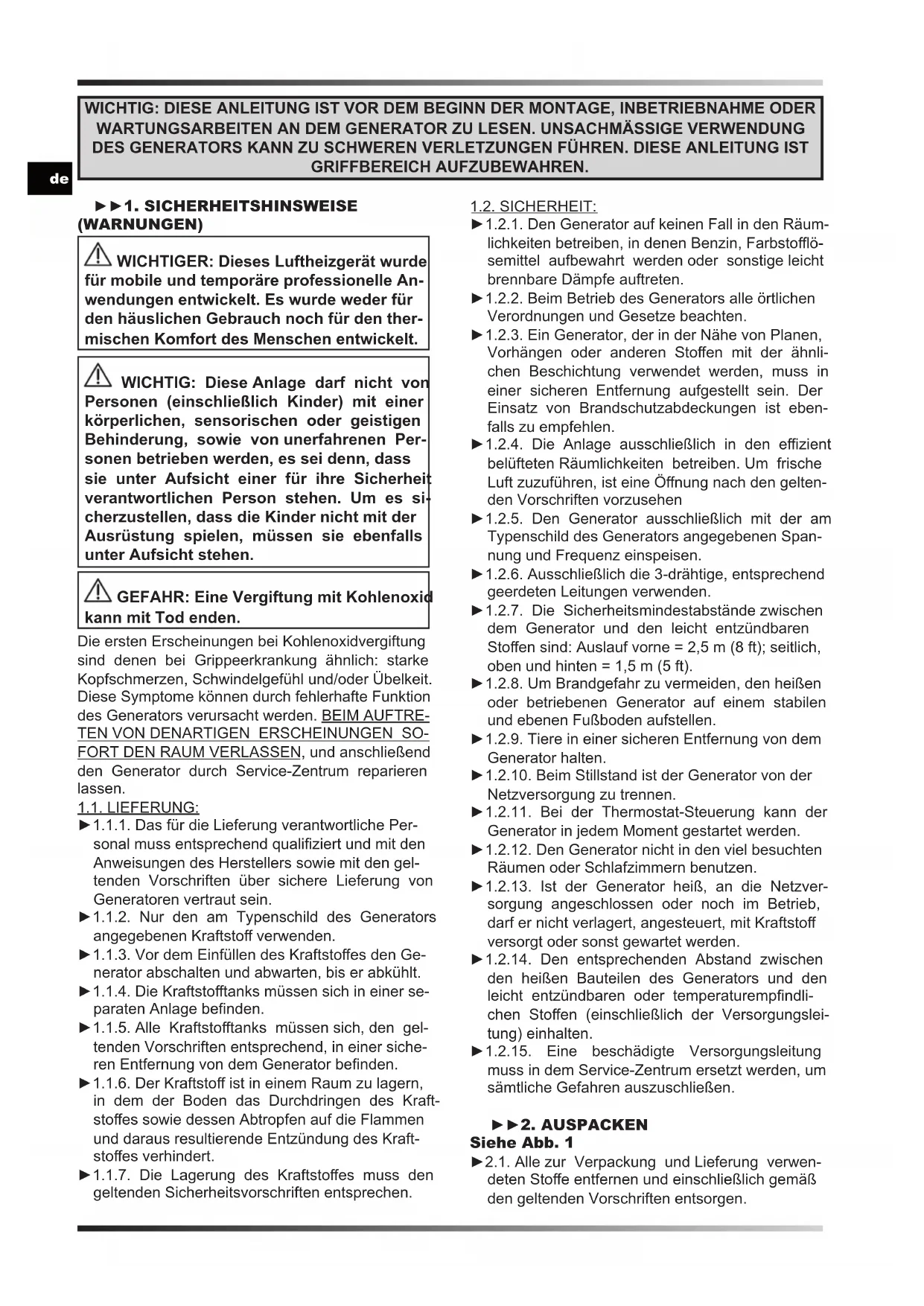

BEDIENUNGSANLEITUNG XL 61 Master

WICHTIG: DIESE ANLEITUNG IST VOR DEM BEGINN DER MONTAGE, INBETRIEBNAHME ODER WARTUNGSARBEITEN AN DEM GENERATOR ZU LESEN. UNSACHMÄSSIGE VERWENDUNG DES GENERATORS KANN ZU SCHWEREN VERLETZUNGEN FÜHREN. DIESE ANLEITUNG IST GRIFFBEREICH AUFZUBEWAHREN.

▶▶1. SICHERHEITSHINSWEISE (WARNUNGEN)

⚠️ WICHTIGER: Dieses Luftheizgerät wurde für mobile und temporäre professionelle Anwendungen entwickelt. Es wurde weder für den häuslichen Gebrauch noch für den thermischen Komfort des Menschen entwickelt.

⚠️ WICHTIG: Diese Anlage darf nicht von Personen (einschließlich Kinder) mit einer körperlichen, sensorischen oder geistigen Behinderung, sowie von unerfahrenen Personen betrieben werden, es sei denn, dass sie unter Aufsicht einer für ihre Sicherheit verantwortlichen Person stehen. Um es sicherzustellen, dass die Kinder nicht mit der Ausrüstung spielen, müssen sie ebenfalls unter Aufsicht stehen.

⚠️ GEFAHR: Eine Vergiftung mit Kohlenoxid kann mit Tod enden.

Die ersten Erscheinungen bei Kohlenoxidvergiftung sind denen bei Grippeerkrankung ähnlich: starke Kopfschmerzen, Schwindelgefühl und/oder Übelkeit. Diese Symptome können durch fehlerhafte Funktion des Generators verursacht werden. BEIM AUFTRETEN VON DENARTIGEN ERSCHEINUNGEN SOFORT DEN RAUM VERLASSEN, und anschließend den Generator durch Service-Zentrum reparieren lassen.

1.1. LIEFERUNG:

▶1.1.1. Das für die Lieferung verantwortliche Personal muss entsprechend qualifiziert und mit den Anweisungen des Herstellers sowie mit den geltenden Vorschriften über sichere Lieferung von Generatoren vertraut sein.
▶1.1.2. Nur den am Typenschild des Generators angegebenen Kraftstoff verwenden.
▶1.1.3. Vor dem Einfüllen des Kraftstoffes den Generator abschalten und abwarten, bis er abkühlt.
▶1.1.4. Die Kraftstofftanks müssen sich in einer separaten Anlage befinden.
▶1.1.5. Alle Kraftstofftanks müssen sich, den geltenden Vorschriften entsprechend, in einer sicheren Entfernung von dem Generator befinden.
▶1.1.6. Der Kraftstoff ist in einem Raum zu lagern, in dem der Boden das Durchdringen des Kraftstoffes sowie dessen Abtropfen auf die Flammen und daraus resultierende Entzündung des Kraftstoffes verhindert.
▶1.1.7. Die Lagerung des Kraftstoffes muss den geltenden Sicherheitsvorschriften entsprechen.

1.2. SICHERHEIT:

▶1.2.1. Den Generator auf keinen Fall in den Räumlichkeiten betreiben, in denen Benzin, Farbstofflösemittel aufbewahrt werden oder sonstige leicht brennbare Dämpfe auftreten.
▶1.2.2. Beim Betrieb des Generators alle örtlichen Verordnungen und Gesetze beachten.
▶1.2.3. Ein Generator, der in der Nähe von Planen, Vorhängen oder anderen Stoffen mit der ähnlichen Beschichtung verwendet werden, muss in einer sicheren Entfernung aufgestellt sein. Der Einsatz von Brandschutzabdeckungen ist ebenfalls zu empfehlen.
▶1.2.4. Die Anlage ausschließlich in den effizient belüfteten Räumlichkeiten betreiben. Um frische Luft zuzuführen, ist eine Öffnung nach den geltenden Vorschriften vorzusehen
▶1.2.5. Den Generator ausschließlich mit der am Typenschild des Generators angegebenen Spannung und Frequenz einspeisen.
▶1.2.6. Ausschließlich die 3-drähtige, entsprechend geerdeten Leitungen verwenden.
▶1.2.7. Die Sicherheitsmindestabstände zwischen dem Generator und den leicht entzündbaren Stoffen sind: Auslauf vorne = 2,5 m (8 ft); seitlich, oben und hinten = 1,5 m (5 ft).
▶1.2.8. Um Brandgefahr zu vermeiden, den heißen oder betriebenen Generator auf einem stabilen und ebenen Fußboden aufstellen.
▶1.2.9. Tiere in einer sicheren Entfernung von dem Generator halten.
▶1.2.10. Beim Stillstand ist der Generator von der Netzversorgung zu trennen.
▶1.2.11. Bei der Thermostat-Steuerung kann der Generator in jedem Moment gestartet werden.
▶1.2.12. Den Generator nicht in den viel besuchten Räumen oder Schlafzimmern benutzen.
▶1.2.13. Ist der Generator heiß, an die Netzversorgung angeschlossen oder noch im Betrieb, darf er nicht verlagert, angesteuert, mit Kraftstoff versorgt oder sonst gewartet werden.
▶1.2.14. Den entsprechenden Abstand zwischen den heißen Bauteilen des Generators und den leicht entzündbaren oder temperaturempfindlichen Stoffen (einschließlich der Versorgungsleitung) einhalten.
▶1.2.15. Eine beschädigte Versorgungsleitung muss in dem Service-Zentrum ersetzt werden, um sämtliche Gefahren auszuschließen.

▶▶2. AUSPACKEN

Siehe Abb. 1

▶2.1. Alle zur Verpackung und Lieferung verwendeten Stoffe entfernen und einschließlich gemäß den geltenden Vorschriften entsorgen.

▶2.2. Alle Elemente aus dem Karton entfernen.
▶2.3. Alle Bauteile auf eventuelle Transportschäden prüfen. Scheint der Generator beschädigt zu sein, sofort den Verkäufer benachrichtigen.

▶▶3. KRAFTSTOFF

HINWEIS: Für den Generator ist der SEL- oder KEROSENE-Kraftstoff rderlich.

Um eine Brand- oder Explosionsgefahr zu vermeiden, ist ausschließlich der Diesel- oder Kerosene-Kraftstoff zu verwenden. Auf keinen Fall Benzin, Erdöl, Farbstofflösemittel, Alkohol oder andere leicht brennbare Stoffe verwenden.

Bei den extrem niedrigen Temperaturen ungiftige Gefrierschutzmittel verwenden.

▶▶4. FUNKTIONSPRINZIP

Siehe Abb. 2

Die für richtige Verbrennung erforderliche Luft wird durch Drehungen des inneren Rotors zum Brennen erzeugt. Der Luftstrom tritt aus der Brennerhülse aus und wird mit dem Kraftstoff gemischt, der unter hohem Druck über Düse gesprüht wird. Der über Düse versprühte Kraftstoff wird durch eine Strompumpe gesichert, die den Kraftstoff aus dem Tank absaugt und unter hohem Druck in die Düse fördert.

▶▶5. FUNKTION

HINWEIS: Vor Einschalten des Generators fältig "SICHERHEITSHINWEISE" lesen.

WICHTIGER HINWEIS: Nach dem ersten

Zündversager des Heizelements prüfen, ob sich Brennstoff im Behälter befindet. Kontrollieren, ob der Brennstofffilter sauber ist und das Heizelement auf einer ebenen und stabilen Fläche abgestellt ist.

WICHTIGER HINWEIS: Das ist ein rot-Heizgerät für Objekte. Das Infrarot t Gegenstände und nicht die Luft.

▶5.1.1. Alle Sicherheitsanweisungen beachten.
▶5.1.2. Sicherstellen, dass der Kraftstoff im Behälter vorhanden ist.
▶5.1.3. Den Behälter mit Verschlussstopfen schließen.
▶5.1.4. Stecker an die Netzversorgung anschließen (SIEHE SPANNUNG IN "TABELLE TECHNISCHE DATEN").
▶5.1.5. "ON/OFF"-Schalter in die "ON" (I) Stellung bringen (A Abb. 3). Der Generator soll innerhalb von wenigen Sekunden starten. Sollte es nicht der

Fall sein, bitte den Abschnitt "STÖRUNGSSUCHE" lesen (Abschnitt 10).

HINWEIS: IM FALL, DASS DER GENERATOR WEGEN KRAFTSTOFFMANGEL ABSCHALTET, DIE ANLAGE SOFORT AUSSCHALTEN, DEN KRAFTSTOFFBEHÄLTER AUFFÜLLEN UND GENERATOR WIEDER EINSCHALTEN (SIEHE ABSCHNITT 5.1.).

▶▶5.2. AUSSERBERTRIEBNAHME DES GENERATORS:

HINWEIS: KEINE SPANNUNG

AUSSCHALTEN UND KEINE VERSORGUNGSLEITUNG TRENNEN; BIS DER GENERATOR VOLLSTÄNDIG ABKÜHLT (etwa 5 Min.).

▶5.2.1. "ON/OFF"-Schalter in die "OFF" (0)-Position bringen (A Abb. 3).

Den am Gerät angebrachten Deckel entfernen und das Raumthermostat (Optional) anschließen (C Abb. 3).

▶▶6. KRAFTSTOFFFILTER REINIGEN Siehe Abb. 4

JE NACH QUALITÄT DES EINGESETZTEN KRAFTSTOFFES KANN DAS REINIGEN DES FILTERS NOTWENDIG WERDEN.

▶6.1. Den Verschlussstopfen am Behälter entfernen (A Abb. 4).
▶6.2. Filter aus dem Behälter entfernen.
▶6.3. Mutter lösen (B Abb. 4).
▶6.4. Filtereinsatz entfernen (C Abb. 4).
▶6.5. Den Filter mit sauberem Kraftstoff reinigen, dabei achten, dass der Filter nicht beschädigt wird.
▶6.6. Den Filter wieder in dem Behälter einsetzen.

▶▶7. WARTUNG UND TRANSPORT

UM WARTUNGSARBEITEN UND/ODER TRANSPORT MÖGLICHST OPTIMAL DURCHZUFÜHREN, WIRD DIE FOLGENDE VORGEHENSWEISE EMPFOHLEN:

▶7.1. Den Kraftstoff vom Behälter ablassen.
▶7.2. Bei Feststellung von Restmengen den frischen Kraftstoff einfüllen und den Behälter wieder entleeren.
▶7.3. Verschlussstopfen am Behälter schließen, den Kraftstoff korrekt und gemäß den geltenden Vorschriften entfernen.
▶7.4. Um die Wartungsarbeiten an dem Generator richtig durchzuführen, wird es empfohlen, den Generator in horizontaler Lage zu halten, um den Kraftstoffauslauf zu verhindern, an einem trockenen Ort zu lagern und vor möglichen äußeren Schäden zu schützen.

▶▶8. FEHLER DER ANZEIGE

Siehe B Abb. 3

FEHLER	URSACHE LÖSUNG
F0	BETRIEBSFEHLER
	1. “ON/OFF”-Schalter ist in der „ON” (I)-Stellung, wenn der Generator an die Netzversorgung angeschlossen wird	1. Nach Trennung des Generators von der Netzversorgung den Schalter in die “OFF” (0)-Stellung bringen, den Stecker wieder an Netz anschließen und den Schalter in die “ON” (I)-Stellung bringen
FEHLER FOTOZELLE
F1	1. Kraftstoffmangel2. Kraftstoff verunreinigt3. Fotozelle verunreinigt oder beschädigt4. Kraftstofffilter verunreinigt5. Zündungsfehler	1. Den Schalter in die “OFF” (0)-Stellung bringen, den Behälter mit Kraftstoff auffüllen2. Den Schalter in die “OFF” (0)-Stellung bringen, Kraftstoff ablassen und dann den Behälter wieder auffüllen. Den Filter mit sauberem Kraftstoff reinigen, dabei achten, dass der Filter nicht beschädigt wird (SIEHE ABSCHNITT 6)3. Service-Zentrum anrufen4. SIEHE ABSCHNITT 65. Service-Zentrum anrufen
FEHLER TEMPERATURSENSOR
F2	1. Kabel unterbrochen2. Sensor defekt	1. Service-Zentrum anrufen2. Service-Zentrum anrufen
FEHLER THERMOSTAT
F3	1. Innere Überhitzung des Generators2. Sensor Umkippsicherung	1. Generator ausschalten und abwarten, bis er abkühlt2. Den Ofen auf einer ebenen und stabilen Oberfläche positionieren
UNGEEIGNETE SPANNUNG
F4	1. Ungeeignete spannung 1. Die korrekte Spannung Ihrer Stromanlage überprüfen
DREIFACHES ZÜNDVERSAGEN
FF	1. Kein Brennstoff vorhanden2. Brennstofffilter verschmutzt3. Fotozelle verschmutzt oder defekt4. Düse verschmutzt oder defekt5. Antitilting-Sensor ausgelöst	1. Service-Zentrum anrufen2. Service-Zentrum anrufen3. Service-Zentrum anrufen4. Service-Zentrum anrufen5. Service-Zentrum anrufen
HEIZGERÄT IN STANDBY
[ ]	1. Thermostat angeschlossen2. Übergang von Kabelversorgung zu Batteriebetrieb	1. Temperatur des Thermostats unterhalb der Raumtemperatur eingestellt2. Automatische erneute Einschaltung

▶▶9. TERMINPLAN DER VORSORGEWARTUNG

HINWEIS: VOR DEM BEGINN VON WARTUNGS- ODER INSTANDSETZUNGSTÄTIGKEITEN DIE VERSORGUNGSLEITUNG VOM NETZ TRENNEN UND SICHERSTELLEN, DASS DER GENERATOR ABGEKÜHLT IST.

WENN DAS HEIZGERÄT IN SEHR STAUBIGER UMGEBUNG EINGESETZT WIRD, MUSS ES ÖFTERS GEWARTET UND GEREINIGT WERDEN.

BAUTEIL MÖGLICHE URSACHE MÖGLICHE LÖSUNG

Kraftstoffbehälter Alle 150-200 Betriebsstunden oder bei Bedarf reinigen	Behälter entleeren und mit sauberen Kraftstoff spülen
Düse Mindestens einmal pro Betriebssaison oder bei Bedarf reinigen oder ersetzen	Service-Zentrum anrufen
Fotozelle Einmal pro Betriebssaison oder nach Bedarf reinigen	Service-Zentrum anrufen
Kraftstofffilter Zweimal pro Betriebssaison oder nach Bedarf reinigen oder ersetzen	Kraftstofffilter mit sauberen Kraftstoff reinigen
Zündeinrichtung Alle 1.000 Betriebsstunden oder nach Bedarf reinigen oder ersetzen	Service-Zentrum anrufen
Rotorschaufel Nach Bedarf reinigen Service-Zentrum anrufen

▶▶10. STÖRUNGSSUCHE

STÖRUNG MÖGLICHE URSACHE MÖGLICHE LÖSUNG

Generator startet nicht	1. Generator gesperrt2. Schalter in der “OFF” (0)-Stellung3. Keine Spannung4. Versorgungsleitung getrennt5. Steuerungskarte gesperrt6. Falsche Thermostat-Einstellung7. Ansprechen des Temperatursensors8. Defekte Sicherung	1. Generator aus- und wieder einschalten2. Schalter in die “ON” (I)-Stellung bringen3A. Die Versorgungsleitung korrekt an die Buchse der Netzversorgung anschließen3B. Versorgungsnetz prüfen3C. Service-Zentrum anrufen4. Service-Zentrum anrufen5A.Generator aus- und wieder einschalten5B. Fehler an der Anzeige feststellen5C. Service-Zentrum anrufen6. Thermostat justieren und entsprechend einstellen, die Höchsttemperatur muss höher als Umgebungstemperatur sein.7A. Abwarten mindestens 10 Minuten und dann erneut versuchen in die Zündphase zu wechseln7B. Service-Zentrum anrufen8. Service-Zentrum anrufen
Motor/Pumpe startet, aber die Flamme wird nicht gezündet	1. Kraftstoffmangel2. Zündgerät verunreinigt3. Kraftstoff verunreinigt4. Düse verunreinigt5. Fotozelle verunreinigt, defekt oder falsch eingesetzt6. Fremdkörper im Behälter7. Elektroden verbraucht oder im falschen Abstand	1. Generator ausschalten, Behälter mit Kraftstoff auffüllen und erneut Generator einschalten2. Service-Zentrum anrufen3. Filter mit sauberem Kraftstoff reinigen4. Service-Zentrum anrufen5. Service-Zentrum anrufen6. Behälter entleeren und mit sauberem Kraftstoff auffüllen7. Service-Zentrum anrufen
Rotor ist versperrt oder rotiert zu langsam	1. Motor defekt 1. Service-Zentrum anrufen

-Dieses Produkt wurde unter Verwendung von Qualitätsmaterialien und -bauteilen entwickelt und hergestellt, die recycelt und wieder verwendet werden können.

-Ist ein Produkt gekennzeichnet durch die Mülltonne mit Rädern und einem Kreuz, wird hier angezeigt, dass dieses Produkt durch die europäische Direktive 2012/19/UE überwacht ist.

-Es wird gebeten, sich über die vor Ort bestehende Mülltrennung bezüglich elektrischer und elektronischer Produkte zu informieren.

-Die vor Ort geltenden Vorschriften zur Müllentsorgung müssen eingehalten werden und alte Produkte dürfen nicht zusammen mit dem Hausmüll entsorgt werden. Die ordnungsgemäße Entsorgung des Produkts hilft mögliche negative Folgen für Gesundheit und Umwelt zu vermeiden.
