BEDIENUNGSANLEITUNG BC 60 Master

BEDIENUNGS- UND WARTUNGSANLEITUNG

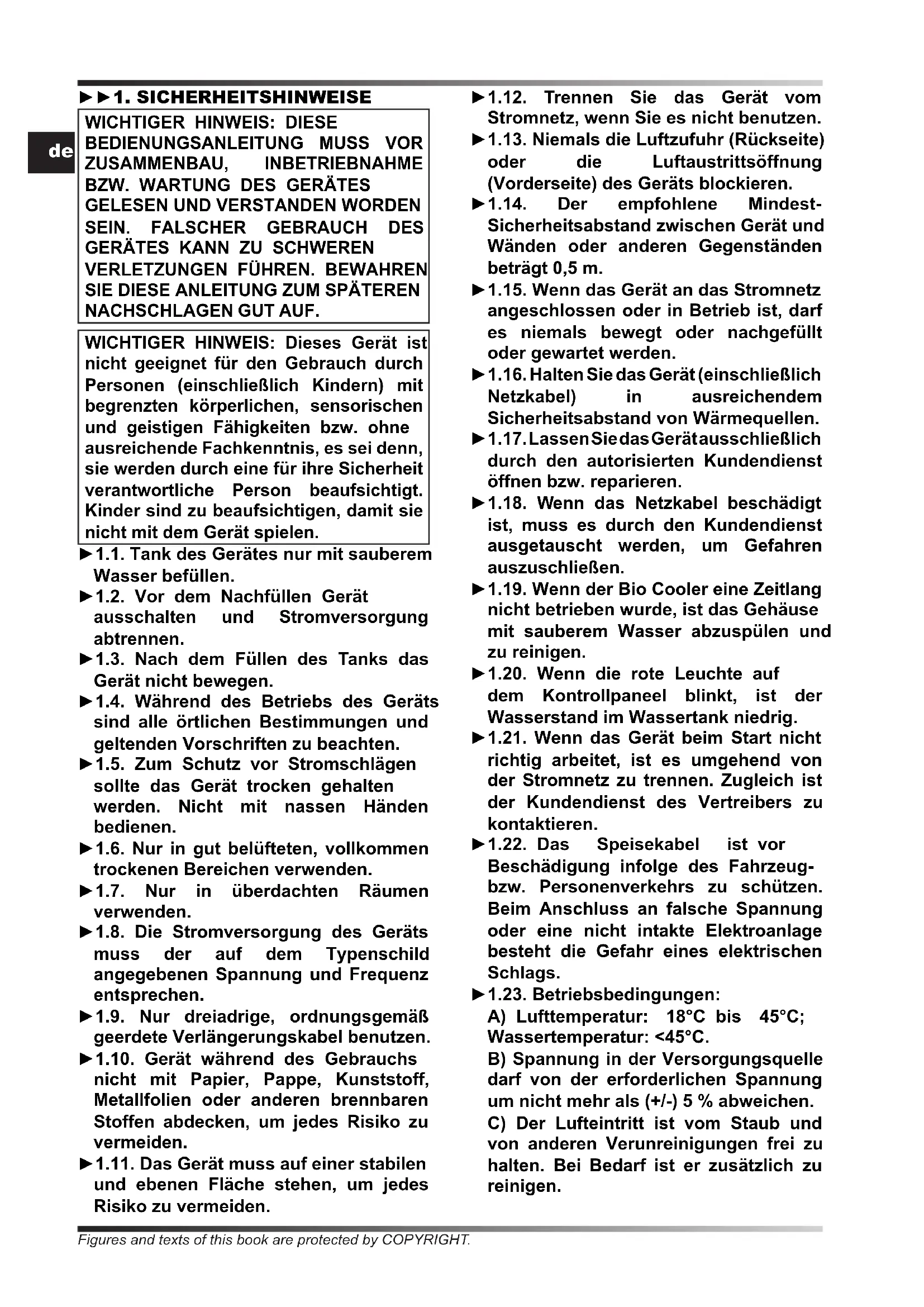

stenzade ►►1. SICHERHEITSHINWEISE

WICHTIGER HINWEIS: DIESE

BEDIENUNGSANLEITUNG MUSS VOR

ZUSAMMENBAU, INBETRIEBNAHME

BZW. WARTUNG DES GERÄTES

GELESEN UND VERSTANDEN WORDEN

SEIN. FALSCHER GEBRAUCH DES

GERÄTES KANN ZU SCHWEREN

VERLETZUNGEN FÜHREN. BEWAHREN

SIE DIESE ANLEITUNG ZUM SPÄTEREN

NACHSCHLAGEN GUT AUF. WICHTIGER HINWEIS: Dieses Gerät ist nicht geeignet für den Gebrauch durch Personen (einschließlich Kindern) mit begrenzten körperlichen, sensorischen und geistigen Fähigkeiten bzw. ohne ausreichende Fachkenntnis, es sei denn, sie werden durch eine für ihre Sicherheit verantwortliche Person beaufsichtigt. Kinder sind zu beaufsichtigen, damit sie nicht mit dem Gerät spielen. ►1.1. Tank des Gerätes nur mit sauberem Wasser befüllen. ►1.2. Vor dem Nachfüllen Gerät ausschalten und Stromversorgung abtrennen. ►1.3. Nach dem Füllen des Tanks das Gerät nicht bewegen. ►1.4. Während des Betriebs des Geräts sind alle örtlichen Bestimmungen und geltenden Vorschriften zu beachten. ►1.5. Zum Schutz vor Stromschlägen sollte das Gerät trocken gehalten werden. Nicht mit nassen Händen bedienen. ►1.6. Nur in gut belüfteten, vollkommen trockenen Bereichen verwenden. ►1.7. Nur in überdachten Räumen verwenden. ►1.8. Die Stromversorgung des Geräts muss der auf dem Typenschild angegebenen Spannung und Frequenz entsprechen. ►1.9. Nur dreiadrige, ordnungsgemäß geerdete Verlängerungskabel benutzen. ►1.10. Gerät während des Gebrauchs nicht mit Papier, Pappe, Kunststoff, Metallfolien oder anderen brennbaren Stoffen abdecken, um jedes Risiko zu vermeiden. ►1.11. Das Gerät muss auf einer stabilen und ebenen Fläche stehen, um jedes Risiko zu vermeiden. ►1.12. Trennen Sie das Gerät vom Stromnetz, wenn Sie es nicht benutzen. ►1.13. Niemals die Luftzufuhr (Rückseite) oder die Luftaustrittsöffnung (Vorderseite) des Geräts blockieren. ►1.14. Der empfohlene Mindest- Sicherheitsabstand zwischen Gerät und Wänden oder anderen Gegenständen beträgt 0,5 m. ►1.15. Wenn das Gerät an das Stromnetz angeschlossen oder in Betrieb ist, darf es niemals bewegt oder nachgefüllt oder gewartet werden. ►1.16. Halten Sie das Gerät (einschließlich Netzkabel) in ausreichendem Sicherheitsabstand von Wärmequellen. ►1.17. Lassen Sie das Gerät ausschließlich durch den autorisierten Kundendienst öffnen bzw. reparieren. ►1.18. Wenn das Netzkabel beschädigt ist, muss es durch den Kundendienst ausgetauscht werden, um Gefahren auszuschließen. ►1.19. Wenn der Bio Cooler eine Zeitlang nicht betrieben wurde, ist das Gehäuse mit sauberem Wasser abzuspülen und zu reinigen. ►1.20. Wenn die rote Leuchte auf dem Kontrollpaneel blinkt, ist der Wasserstand im Wassertank niedrig. ►1.21. Wenn das Gerät beim Start nicht richtig arbeitet, ist es umgehend von der Stromnetz zu trennen. Zugleich ist der Kundendienst des Vertreibers zu kontaktieren. ►1.22. Das Speisekabel ist vor Beschädigung infolge des Fahrzeug- bzw. Personenverkehrs zu schützen. Beim Anschluss an falsche Spannung oder eine nicht intakte Elektroanlage besteht die Gefahr eines elektrischen Schlags. ►1.23. Betriebsbedingungen: A) Lufttemperatur: 18°C bis 45°C; Wassertemperatur: <45°C. B) Spannung in der Versorgungsquelle darf von der erforderlichen Spannung um nicht mehr als (+/-) 5 % abweichen. C) Der Lufteintritt ist vom Staub und von anderen Verunreinigungen frei zu halten. Bei Bedarf ist er zusätzlich zu reinigen. Figures and texts of this book are protected by COPYRIGHT.de ►►2. AUSPACKEN ►2.1. Entfernen Sie alle für Verpackung und Versand des Geräts verwendeten Materialien und entsorgen Sie diese vorschriftsgemäß. ►2.2. Nehmen Sie alle Artikel aus der Verpackung. ►2.3. Kontrollieren Sie, ob Transportschäden vorliegen. Wenn das Gerät beschädigt ist, sofort den Vertragshändler informieren, bei dem es erworben wurde. ►►3. ZUSAMMENBAU Das Gerät besitzt Räder, damit es einfacher bewegt werden kann. Je nach Modell sind die Räder bereits montiert oder müssen noch montiert werden. Die Bauteile dazu benden sich zusammen mit den zugehörigen Schrauben zur Montage in der Verpackung (Abb. 1). ►►4. BEDIENUNG WARNHINWEIS: Vor dem Einschalten des Gerätes sind die „SICHERHEITSHINWEISE“ aufmerksam durchzulesen. WARNHINWEIS: Nur sauberes Wasser verwenden, um Defekte und andere Störungen zu vermeiden. WARNHINWEIS: Prüfen Sie, ob Ihre elektrische Anlage ordnungsgemäß geerdet ist. Der Stromanschluss muss gemäß geltenden nationalen Vorschriften vorgenommen werden. Die Stromversorgung des Geräts muss der auf dem Typenschild angegebenen Spannung und Frequenz entsprechen. HINWEIS: Diese Modelle können an einen Wasserversorgungsanschluss mittels Verbindung der Leitung an ein Verbindungselement angeschlossen werden (Abb. 10). ►►4.1. INBETRIEBNAHME: ►4.1.1. Klappe des Tanks öffnen (Abb. 2). ►4.1.2. Wasser in den Tank füllen (Abb. 3), der Wasserstand muss sich zwischen MIN und MAX der Skala an der Seite des Geräts (Abb. 4) benden, um Gefahren zu vermeiden. ►4.1.3. Klappe des Tanks schließen (Abb. 5). ►4.1.4. Netzstecker an das Stromnetz anschließen (Abb. 6). ►4.1.5. Zum Einschalten des Geräts die Taste ON/OFF drücken (Abb. 9). ►►4.2. BEDIENTAFEL, BEDIENUNG

UND FUNKTIONEN BEI MODELL BC

60 (Abb. 7-8): ►ON/OFF: Zum Ein-/Ausschalten des Geräts. ►SPEED: Zum Erhöhen oder Verringern der Gebläse-Drehzahl des Geräts. Zur Wahl stehen die Drehzahlstufen LOW, MID und HIGH. ►COOL: Zum Ein-/Ausschalten des Kühlmodus. ►SWING: Zum Ein-/Ausschalten des automatischen vertikalen Schwingens der Luftklappen, um den Luftstrom zu lenken. ►ANION: Zum Ein-/Ausschalten des Ionisierungsmodus, d. h. Freisetzung negativ geladener Ionen in den Raum, um die Luft gesünder zu machen. ►TIMER: Zum Ein-/Ausschalten des Timers zum automatischen Abschalten des Geräts. Es können Zeiten von einer halben Stunde bis zwölf Stunden eingestellt werden. ►►4.3. BEDIENTAFEL, BEDIENUNG

UND FUNKTIONEN BEI MODELL BC

180 (Abb. 7-8): ►ON/OFF: Zum Ein-/Ausschalten des Geräts. ►COOL: Ein- und Ausschalten des Kühlmodus. Nach einer Minute des Anfeuchtens des Kühlpaneels mit Wasser schaltet der Ventilator ein. ►BLAST: Erneutes Drücken des COOL- Knopfes schaltet die Abdampffunktion aus, betrieben wird nur der Ventilator. ►SPEED: Steigerung oder Reduzierung der Geschwindigkeit der Lüftung am Gerät. Es ist zwischen drei Geschwindigkeitseinstellungen des Ventilators zu wählen: LOW, MID und HIGH. ►SWING: Ein- und Ausschalten der vertikalen Oszillation der Klappen zwecks Luftdurchussregelung. Figures and texts of this book are protected by COPYRIGHT.Figures and texts of this book are protected by COPYRIGHT. ►TIMER DELAYED START: Einschaltverzögerung bis zu mehreren Stunden. Wenn nur die grüne POWER- Leuchte leuchtet, ist TIMER zu drücken, bis die gewünschte Verzögerung in Stunden erreicht wird (1-24). ►TIMER AUTOMATIC STOP: Beim betriebenen Gerät ist der Knopf zu drücken und die gewünschte Verzögerung in Stunden (1-24) einzustellen. Nach dieser Zeit wird das Gerät ausgeschaltet. ►WATER SUPPLY: Nur sauberes und frisches Wasser verwenden. Das Wasser durch die rechte Füllöffnung (maximal 60 l) eingießen. Um den Wassertank automatisch nachzufüllen, kann an die linke Füllöffnung ein Wasserschlauch angeschlossen werden. Beim Wasser unter Hochdruck empehlt es sich, ein Druckreduzierventil einzusetzen. ►►4.4. ABSCHALTEN: ►4.4.1. Zum Abschalten des Geräts die Taste ON/OFF drücken (Abb. 9). ►4.4.2. Tank mit dem entsprechenden Entleerungsverschluss entleeren (Abb. 11- 12-13).

►►5. REINIGUNG UND WARTUNG

WARNHINWEIS: VOR WARTUNGS-

ODER REPARATURARBEITEN STETS

SEINE LEISTUNG BEEINFLUSSEN.

TEILE ZU REINIGEN: ►►5.1. TANK: Wir empfehlen, das Wasser häug zu wechseln. ►5.1.1. Gerät abschalten und Stecker aus der Netz-Steckdose ziehen (Abb. 9-6). ►5.1.2. Tank über den entsprechenden Entleerungsverschluss entleeren (Abb. 11- 12-13). ►►5.2. BC 60 FILTER: Die Filter sollten häug gereinigt werden. WARNHINWEIS: Verschmutzte Filter können die Leistung des Geräts deutlich herabsetzen. ►5.2.1. Gerät abschalten und Stecker aus der Netz-Steckdose ziehen (Abb. 9-6). ►5.2.2. Filter nach oben herausziehen (Abb. 14). ►5.2.3. Filter mit einem sanften Reiniger und einem weichen Tuch reinigen (Abb. 15). Sicherstellen, dass der Filter völlig trocken ist. ►5.2.4. Filter wieder einsetzen (Abb. 16). deFigures and texts of this book are protected by COPYRIGHT.

STÖRUNGEN URSACHEN DER

STÖRUNGEN LÖSUNG Das Display funktioniert nicht

1. Keine Stromzuführung

2. Störung des Geräts

1a. Überprüfen, ob das Gerät ans Stromnetz angeschlossen ist 1b. Kontaktieren Sie den Kun- dendienst des Vertreibers

2. Kontaktieren Sie den Kunden-

dienst des Vertreibers Kein Luftdurchuss oder zu kleiner Luftdurchuss

1. Der Lufteintritt im hinteren

Teil des Gerätes ist verdeckt

2. Störung des Geräts

1a. Den hinteren Teil des Geräts von der Wand entfernen, um der Verstopfung des Luftein- tritts vorzubeugen 1b. Sämtliche Gegenstände aus dem Lufteintritt entfernen 1c. Kontaktieren Sie den Kun- dendienst des Vertreibers

2. Kontaktieren Sie den Kunden-

dienst des Vertreibers Das Gerät reagiert nicht 1. Störung des Geräts 1. Kontaktieren Sie den Kunden- dienst des Vertreibers Aus dem Gerät ießt Wasser aus

1. Die Ablassmutter sitzt locker

2. Der Austritt ist verunreinigt

und die Ablassmutter passt nicht rein

3. Der Wassertank ist undicht

4. Das Paneel ist undicht

1. Die Ablassmutter anbringen

2. Den Luftaustritt reinigen und

die Ablassmutter anbringen

3. Kontaktieren Sie den Kunden-

dienst des Vertreibers

4. Kontaktieren Sie den Kunden-
