MANUALE UTENTE BC 60 Master

LIBRETTO USO E MANUTENZIONE

MANUTENZIONE DI QUESTO APPAREC-

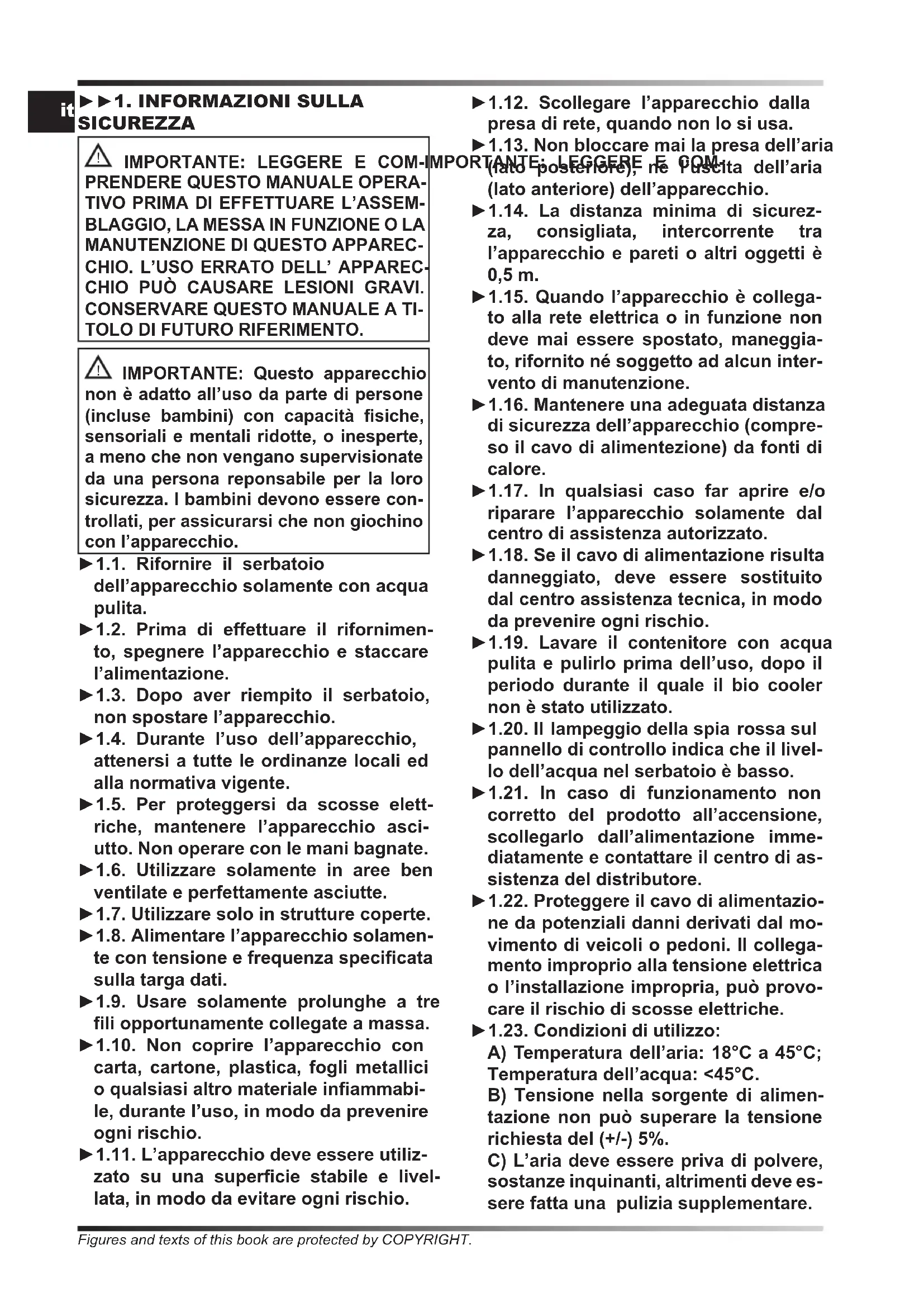

IMPORTANTE: Questo apparecchio non è adatto all’uso da parte di persone (incluse bambini) con capacità siche, sensoriali e mentali ridotte, o inesperte, a meno che non vengano supervisionate da una persona reponsabile per la loro sicurezza. I bambini devono essere con- trollati, per assicurarsi che non giochino con l’apparecchio. ►1.1. Rifornire il serbatoio dell’apparecchio solamente con acqua pulita. ►1.2. Prima di effettuare il rifornimen- to, spegnere l’apparecchio e staccare l’alimentazione. ►1.3. Dopo aver riempito il serbatoio, non spostare l’apparecchio. ►1.4. Durante l’uso dell’apparecchio, attenersi a tutte le ordinanze locali ed alla normativa vigente. ►1.5. Per proteggersi da scosse elett- riche, mantenere l’apparecchio asci- utto. Non operare con le mani bagnate. ►1.6. Utilizzare solamente in aree ben ventilate e perfettamente asciutte. ►1.7. Utilizzare solo in strutture coperte. ►1.8. Alimentare l’apparecchio solamen- te con tensione e frequenza specicata sulla targa dati. ►1.9. Usare solamente prolunghe a tre li opportunamente collegate a massa. ►1.10. Non coprire l’apparecchio con carta, cartone, plastica, fogli metallici o qualsiasi altro materiale inammabi- le, durante l’uso, in modo da prevenire ogni rischio. ►1.11. L’apparecchio deve essere utiliz- zato su una supercie stabile e livel- lata, in modo da evitare ogni rischio. ►1.12. Scollegare l’apparecchio dalla presa di rete, quando non lo si usa. ►1.13. Non bloccare mai la presa dell’aria (lato posteriore), né l’uscita dell’aria (lato anteriore) dell’apparecchio. ►1.14. La distanza minima di sicurez- za, consigliata, intercorrente tra l’apparecchio e pareti o altri oggetti è 0,5 m. ►1.15. Quando l’apparecchio è collega- to alla rete elettrica o in funzione non deve mai essere spostato, maneggia- to, rifornito né soggetto ad alcun inter- vento di manutenzione. ►1.16. Mantenere una adeguata distanza di sicurezza dell’apparecchio (compre- so il cavo di alimentezione) da fonti di calore. ►1.17. In qualsiasi caso far aprire e/o riparare l’apparecchio solamente dal centro di assistenza autorizzato. ►1.18. Se il cavo di alimentazione risulta danneggiato, deve essere sostituito dal centro assistenza tecnica, in modo da prevenire ogni rischio. ►1.19. Lavare il contenitore con acqua pulita e pulirlo prima dell’uso, dopo il periodo durante il quale il bio cooler non è stato utilizzato. ►1.20. Il lampeggio della spia rossa sul pannello di controllo indica che il livel- lo dell’acqua nel serbatoio è basso. ►1.21. In caso di funzionamento non corretto del prodotto all’accensione, scollegarlo dall’alimentazione imme- diatamente e contattare il centro di as- sistenza del distributore. ►1.22. Proteggere il cavo di alimentazio- ne da potenziali danni derivati dal mo- vimento di veicoli o pedoni. Il collega- mento improprio alla tensione elettrica o l’installazione impropria, può provo- care il rischio di scosse elettriche. ►1.23. Condizioni di utilizzo: A) Temperatura dell’aria: 18°C a 45°C; Temperatura dell’acqua: <45°C. B) Tensione nella sorgente di alimen- tazione non può superare la tensione richiesta del (+/-) 5%. C) L’aria deve essere priva di polvere, sostanze inquinanti, altrimenti deve es- sere fatta una pulizia supplementare. Figures and texts of this book are protected by COPYRIGHT.it ►►2. DISIMBALLAGGIO ►2.1. Rimuovere tutti i materiali di imbal- laggio usati per confezionare e spedire l’apparecchio e smaltirli secondo le norme vigenti. ►2.2. Estrarre tutti gli articoli dall’imballo. ►2.3. Controllare eventuali danni subiti du- rante il trasporto. Se l’apparecchio appare danneggiato, informare immediatamente il concessionario presso il quale è stato acquistato. ►►3. ASSEMBLAGGIO L’apparecchio è dotato di ruote per agevo- lare la movimentazione. A seconda del mo- dello, le ruote si possono trovare installate, oppure sono da installare. I componenti, completi della relativa bulloneria di montag- gio, sono situati all’interno dell’imballo (Fig. 1). ►►4. FUNZIONAMENTO AVVERTENZA: Leggere attentamente le ”INFORMAZIONI SULLA SICUREZZA”, prima di accendere l’apparecchio. AVVERTENZA: Usare solamente acqua pulita, per evitare guasti o altre anomalie. AVVERTENZA: Vericare la corretta messa a terra del vostro impianto elettrico. Il collegamento alla rete elettrica va fatto in accordo con le norme nazionali vigenti. Alimentare l’apparecchio solamente con tensione e frequenza specicata sulla targa dati. NOTA: Questi modelli possono essere collegati alla rete idrica, collegando il tubo al raccordo (Fig. 10). ►►4.1. ACCENSIONE: ►4.1.1. Aprire lo sportello del serbatoio (Fig. 2). ►4.1.2. Rifornire d’acqua il sebatoio (Fig. 3), il livello dell’acqua deve essere compreso tra MIN e MAX della scala graduata, posta sul anco dell’apparecchio (Fig. 4), al ne di evitare rischi. ►4.1.3. Chiudere lo sportello del serbatoio (Fig. 5). ►4.1.4. Collegare la spina di alimentazione alla rete elettrica (Fig. 6). ►4.1.5. Premere il pulsante ON/OFF per accendere l’apparecchio (Fig. 9). ►►4.2. PANNELLO DI CONTROLLO,

UTILIZZO E FUNZIONI PER IL

MODELLO BC 60 (Fig. 7-8): ►ON/OFF: Permette di accendere o spegnere l’apparecchio. ►SPEED: Permette di aumentare o diminuire la velocità della ventilazione dell’apparecchio. Si può scegliere fra tre velocità LOW, MID e HIGH. ►COOL: Permette di attivare o disattivare la modalità raffrescamento. ►SWING: Permette di attivare o disattivare l’oscilazione verticale automatica delle alette per direzionare il usso d’aria. ►ANION: Permette di attivare o disattivare la modalità ionizzazione, cioè il rilascio di ioni negativi in ambiente, per rendere più salutare l’aria. ►TIMER: Permette di attivare o disattivare il timer per lo spegnimento automatico dell’apparecchio. Si può scegliere fra intervalli di mezzora no a dodici ore. ►►4.3. PANNELLO DI CONTROLLO,

UTILIZZO E FUNZIONI PER IL

MODELLO BC 180 (Fig. 7-8): ►ON/OFF: Permette di accendere o spegnere l’apparecchio. ►COOL: Consente l’accensione o lo spegnimento della funzione di raffreddamento. Attenzione che il ventilatore viene acceso un minuto dopo che l’acqua viene indirizzata verso il pannello. ►BLAST: Premendo nuovamente il pulsante COOL disattiva la funzione di evaporazione dell’acqua, e solo il ventilatore rimarrà in funzione. ►SPEED: Permette un aumento o una diminuzione della velocità della ventilazione del dispositivo. Si possono selezionare le seguenti velocità del ventilatore: LOW, MID e HIGH. ►SWING: Abilita la commutazione ON o OFF dell’oscillazione automatica verticale delle alette, in modo da dirigere il usso d’aria. Figures and texts of this book are protected by COPYRIGHT.Figures and texts of this book are protected by COPYRIGHT. ►TIMER DELAYED START: Consente l’avvio del dispositivo con un ritardo, dopo diverse ore. Solo quando la luce verde - POWER - è inserita, premere TIMER no a visualizzare il numero di ore di ritardo (1-24). ►TIMER AUTOMATIC STOP: Quando il dispositivo è in uso, premere il pulsante e impostare il numero di ore (1-24), dopo la scadenza del quale, il dispositivo smetterà di funzionare. ►WATER SUPPLY: Utilizzare solo acqua pulita e fresca. Versare acqua attraverso l’ingresso sul lato destro del dispositivo (massimo 60 l). Facoltativamente, per riempire il serbatoio, è possibile collegare il tubo dell’acqua sull’apertura situata sul lato sinistro del dispositivo. Se la fonte d’acqua è ad alta pressione, utilizzare un riduttore. ►►4.4. SPEGNIMENTO: ►4.4.1. Premere il pulsante ON/OFF per spegnere l’apparecchio (Fig. 9). ►4.4.2. Svuotare il sebatoio grazie all’apposito tappo di scolo (Fig. 11-12-13).

DI ALIMENTAZIONE DALLA RETE

LA PULIZIA DI: ►►5.1. SERBATOIO: Si consiglia di cambiare l’acqua frequentemente. ►5.1.1. Spegnere l’apparecchio e staccare la spina dalla rete elettrica (Fig. 9-6). ►5.1.2. Svuotare il sebatoio grazie all’apposito tappo di scolo (Fig. 11-12-13).

►►5.2. FILTRI PER IL MODELLO

BC 60: Si consiglia di pulire i ltri frequentemente. AVVERTENZA: I ltri sporchi possono portare ad un notevole calo delle prestazioni dell’apparecchio. ►5.2.1. Spegnere l’apparecchio e staccare la spina dalla rete elettrica (Fig. 9-6). ►5.2.2. Slare i ltri verso l’alto (Fig. 14). ►5.2.3. Pulire il ltro con un detergente delicato e un panno morbido (Fig. 15). Assicurarsi che il ltro sia perfettamente asciutto. ►5.2.4. Reinserire il ltro (Fig. 16). itFigures and texts of this book are protected by COPYRIGHT.

ANOMALIA CAUSA SOLUZIONE

Il display non funziona 1. Non c è corrente

2. Apparecchiatura difettosa

1a. Controllare che il dispositivo sia collegato all’alimentazione 1b. Contattare il centro di assi- stenza

2. Contattare il centro di assi-

stenza Non c’è usso d’aria o è molto basso

1. Ostruzione della presa d’aria

2. Apparecchiatura difettosa

1a. Tenere il retro dell’appa- recchio lontano da pareti che possono ostruire il passaggio dell’aria 1b. Rimuovere eventuali oggetti dalla presa d’aria 1c. Contattare il centro di assi- stenza

2. Contattare il centro di assi-

stenza Il dispositivo non ri- sponde ai comandi

1. Apparecchiatura difettosa 1. Contattare il centro di assi-

stenza Il dispositivo perde acqua

1. Il tappo di scarico è allentato

2. Lo scarico è sporco e il tap-

po di scarico non chiude alla perfezione

1. Chiudere il tappo

2. Pulire lo scarico e chiudere il

3. Contattare il centro di assi-

4. Contattare il centro di assi-
