MANUAL DE USUARIO BC 60 Master

MANUAL OPERATIVO ANTES DE

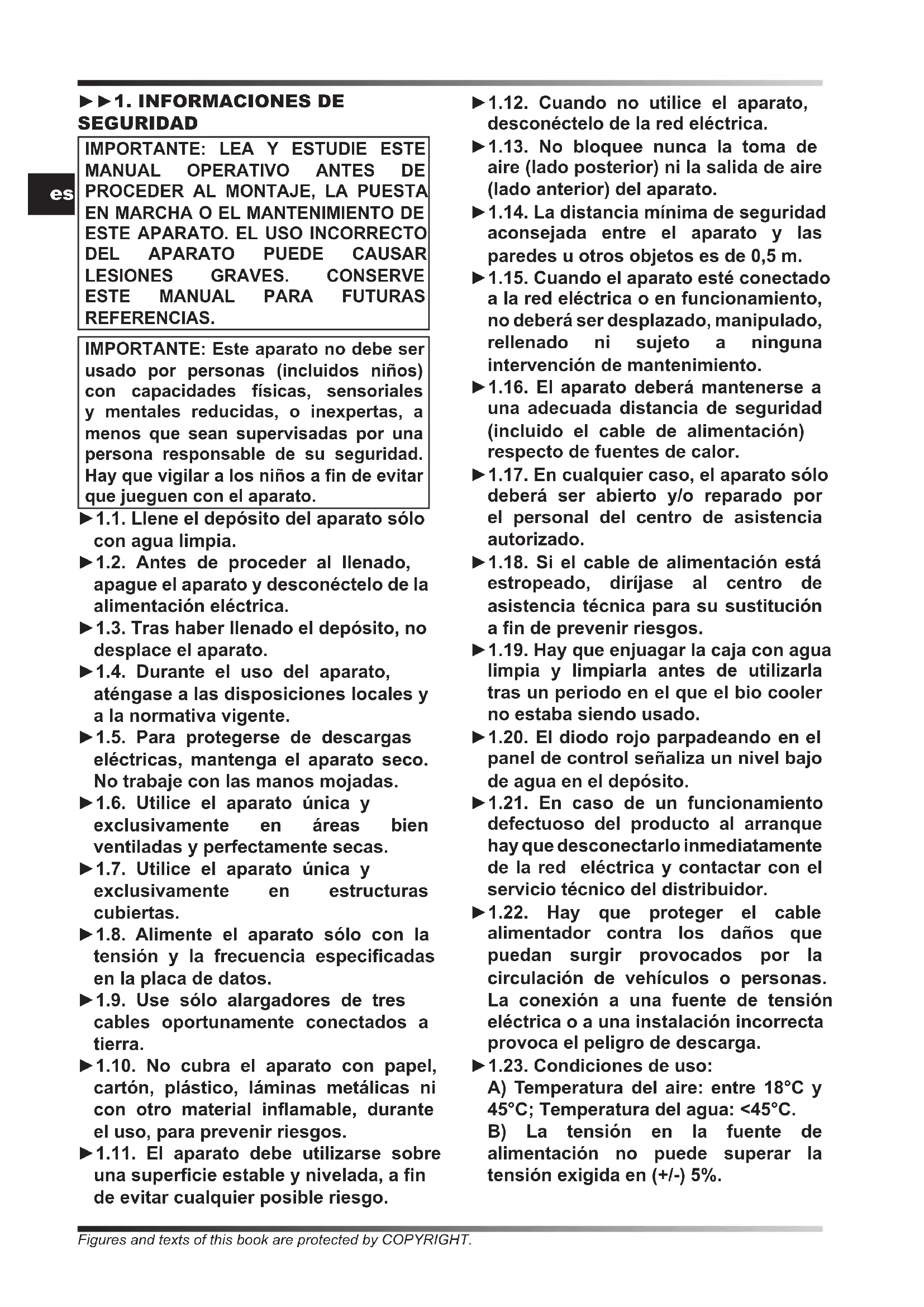

REFERENCIAS. IMPORTANTE: Este aparato no debe ser usado por personas (incluidos niños) con capacidades físicas, sensoriales y mentales reducidas, o inexpertas, a menos que sean supervisadas por una persona responsable de su seguridad. Hay que vigilar a los niños a n de evitar que jueguen con el aparato. ►1.1. Llene el depósito del aparato sólo con agua limpia. ►1.2. Antes de proceder al llenado, apague el aparato y desconéctelo de la alimentación eléctrica. ►1.3. Tras haber llenado el depósito, no desplace el aparato. ►1.4. Durante el uso del aparato, aténgase a las disposiciones locales y a la normativa vigente. ►1.5. Para protegerse de descargas eléctricas, mantenga el aparato seco. No trabaje con las manos mojadas. ►1.6. Utilice el aparato única y exclusivamente en áreas bien ventiladas y perfectamente secas. ►1.7. Utilice el aparato única y exclusivamente en estructuras cubiertas. ►1.8. Alimente el aparato sólo con la tensión y la frecuencia especicadas en la placa de datos. ►1.9. Use sólo alargadores de tres cables oportunamente conectados a tierra. ►1.10. No cubra el aparato con papel, cartón, plástico, láminas metálicas ni con otro material inamable, durante el uso, para prevenir riesgos. ►1.11. El aparato debe utilizarse sobre una supercie estable y nivelada, a n de evitar cualquier posible riesgo. ►1.12. Cuando no utilice el aparato, desconéctelo de la red eléctrica. ►1.13. No bloquee nunca la toma de aire (lado posterior) ni la salida de aire (lado anterior) del aparato. ►1.14. La distancia mínima de seguridad aconsejada entre el aparato y las paredes u otros objetos es de 0,5 m. ►1.15. Cuando el aparato esté conectado a la red eléctrica o en funcionamiento, no deberá ser desplazado, manipulado, rellenado ni sujeto a ninguna intervención de mantenimiento. ►1.16. El aparato deberá mantenerse a una adecuada distancia de seguridad (incluido el cable de alimentación) respecto de fuentes de calor. ►1.17. En cualquier caso, el aparato sólo deberá ser abierto y/o reparado por el personal del centro de asistencia autorizado. ►1.18. Si el cable de alimentación está estropeado, diríjase al centro de asistencia técnica para su sustitución a n de prevenir riesgos. ►1.19. Hay que enjuagar la caja con agua limpia y limpiarla antes de utilizarla tras un periodo en el que el bio cooler no estaba siendo usado. ►1.20. El diodo rojo parpadeando en el panel de control señaliza un nivel bajo de agua en el depósito. ►1.21. En caso de un funcionamiento defectuoso del producto al arranque hay que desconectarlo inmediatamente de la red eléctrica y contactar con el servicio técnico del distribuidor. ►1.22. Hay que proteger el cable alimentador contra los daños que puedan surgir provocados por la circulación de vehículos o personas. La conexión a una fuente de tensión eléctrica o a una instalación incorrecta provoca el peligro de descarga. ►1.23. Condiciones de uso: A) Temperatura del aire: entre 18°C y 45°C; Temperatura del agua: <45°C. B) La tensión en la fuente de alimentación no puede superar la tensión exigida en (+/-) 5%. Figures and texts of this book are protected by COPYRIGHT.es C) La entrada de aire tiene que estar libre de polvo e impurezas, o si fuera necesario hay que utilizar un sistema de depuración añadido. ►►2. DESEMBALAJE ►2.1. Quite todos los materiales de embalaje utilizados para embalar y enviar el aparato y elimínelos respetando las normas vigentes. ►2.2. Extraiga todos las piezas del embalaje. ►2.3. Controle si han sufrido desperfectos durante el transporte. Si el aparato presenta daños, informe inmediatamente al distribuidor que se lo vendió. ►►3. MONTAJE El aparato está equipado con ruedas para facilitar su manipulación. Según el modelo, las ruedas pueden venir montadas, o bien sin montar. Los componentes, suministrados con los correspondientes pernos de montaje, se encuentran en el interior del embalaje (Fig. 1). ►►4. FUNCIONAMIENTO ADVERTENCIA: Lea atentamente las ”INFORMACIONES DE SEGURIDAD”, antes de encender el aparato. ADVERTENCIA: Utilice sólo agua limpia para evitar averías u otras anomalías. ADVERTENCIA: Verique la correcta toma de tierra de su instalación eléctrica. La conexión a la red eléctrica debe realizarse de acuerdo con las normas nacionales vigentes. Alimente el aparato sólo con la tensión y la frecuencia especicadas en la placa de datos. NOTA: Estos modelos pueden conectarse a un sistema de conductos de agua a través de la conexión de una tubería al elemento de conexión (Fig. 10). ►►4.1. ENCENDIDO: ►4.1.1. Abra el portillo del depósito (Fig. 2). ►4.1.2. Llene de agua el depósito (Fig. 3); el nivel de agua debe estar comprendido entre las señales de MÍN y MÁX de la escala graduada, situada en el lateral del aparato (Fig. 4), a n de evitar riesgos. ►4.1.3. Cierre el portillo del depósito (Fig. 5). ►4.1.4. Conecte la toma de alimentación a la red eléctrica (Fig. 6). ►4.1.5. Presione el pulsador ON/OFF para encender el aparato (Fig. 9).

(Fig. 7-8): ►ON/OFF: Permite encender o apagar el aparato. ►SPEED: Permite aumentar o disminuir la velocidad de ventilación del aparato. Se puede elegir entre tres velocidades LOW, MID y HIGH. ►COOL: Permite activar o desactivar el modo de refrigeración. ►SWING: Permite activar o desactivar la oscilación vertical automática de los álabes para dirigir el ujo de aire. ►ANION: Permite activar o desactivar el modo ionización, es decir, la liberación de iones negativos en el ambiente, para puricar el aire. ►TIMER: Permite activar o desactivar el temporizador para el apagado automático del aparato. Se puede elegir entre intervalos de media hora hasta de doce horas.

180 (Fig. 7-8): ►ON/OFF: Permite encender o apagar el aparato. ►COOL: Permite o bloquea encender el modo de refrigeración. Hay que tener en cuenta que el ventilador se conecta un minuto después de que el panel de refrigeración empiece a ser rociado con agua. ►BLAST: Si pulsamos de nuevo el botón COOL la función de evaporación del agua quedará apagada y solamente funcionará el ventilador. ►SPEED: Permite aumentar o disminuir la velocidad de la ventilación del aparato. Se puede elegir entre tres velocidades del ventilador: LOW, MID y HIGH. Figures and texts of this book are protected by COPYRIGHT.Figures and texts of this book are protected by COPYRIGHT. ►SWING: Permite o bloquea la oscilación vertical automática de las aletas para regular la dirección del ujo de aire. ►TIMER DELAYED START: Permite empezar el funcionamiento del aparato con retardo, pasadas varias horas. Cuando se enciende sólo la luz verde de POWER hay que pulsar TIMER hasta que aparezca el valor deseado de horas de retardo (1-24). ►TIMER AUTOMATIC STOP: Mientras el aparato esté funcionando hay que pulsar el botón y congurar el número de horas (1-24). Una vez transcurrido este tiempo el aparato se desconectará. ►WATER SUPPLY: Hay que utilizar únicamente agua limpia y fresca. Verter el agua a través de la entrada ubicada en el lado derecho del aparato (máximo 60 l). Como alternativa, para llenar el depósito de forma automática, se puede conectar una manguera a la entrada ubicada en el lado izquierdo del aparato. Si la fuente de agua tiene mucha presión se recomienda utilizar una válvula de reducción. ►►4.4. APAGADO: ►4.4.1. Presione el pulsador ON/OFF para apagar el aparato (Fig. 9). ►4.4.2. Vacíe el depósito a través del oportuno tapón de drenaje (Fig. 11-12- 13).

OPERACIONES DE MANTENIMIENTO

O REPARACIÓN, DESCONECTE EL

CABLE DE ALIMENTACIÓN DE LA RED ELÉCTRICA. EN FUNCIÓN DEL AMBIENTE EN EL QUE SE UTILICE EL APARATO, EL POLVO, LA

SUCIEDAD Y LA CALIDAD DEL AGUA

EMPLEADA PUEDEN INFLUIR EN LAS

PRESTACIONES DE LA UNIDAD. POR

TANTO, SEGÚN EL MODELO, PUEDE

SER NECESARIA LA LIMPIEZA DE: ►►5.1. DEPÓSITO: Se aconseja cambiar el agua frecuentemente. ►5.1.1. Apague el aparato y desenchúfelo de la red eléctrica (Fig. 9-6). ►5.1.2. Vacíe el depósito a través del oportuno tapón de drenaje (Fig. 11-12- 13).

►►5.2. FILTROS PARA EL MODELO

BC 60: Se aconseja limpiar los ltros frecuentemente. ADVERTENCIA: Los ltros sucios pueden mermar considerablemente las prestaciones del aparato. ►5.2.1. Apague el aparato y desenchúfelo de la red eléctrica (Fig. 9-6). ►5.2.2. Extraiga los ltros hacia arriba (Fig. 14). ►5.2.3. Limpie el ltro con un detergente delicado y un paño suave (Fig. 15). Asegúrese de que el ltro esté perfectamente seco. ►5.2.4. Vuelva a introducir el ltro (Fig. 16). esFigures and texts of this book are protected by COPYRIGHT.

►►6. SOLUCIÓN DE PROBLEMAS

FUNCIONAMIENTO DEFECTUOSO CAUSAS DEL FUNCIONAMIENTO DEFECTUOSO SOLUCIONES Pantalla LCD no fun- ciona

1. Falta de alimentación

2. Defecto del aparato

1a. Verica si el aparato está conectado a la red eléctrica 1b. Contacta con el servicio técnico del distribuidor

2. Contacta con el servicio téc-

nico del distribuidor No hay ujo de aire o el ujo no es suciente

1. La entrada de aire en la par-

te trasera del aparato está tapada

2. Defecto del aparato

1a. Mueve la parte trasera del aparato a una distancia gran- de de las paredes para evitar el bloqueo de la entrada de aire 1b. Retira los objetos de la en- trada de aire 1c. Contacta con el servicio técnico del distribuidor

2. Contacta con el servicio téc-

nico del distribuidor El aparato no responde a los comandos

1. Defecto del aparato 1. Contacta con el servicio téc-

nico del distribuidor El aparato gotea 1. El tapón de evacuación está ojo

2. La salida está obstruida y el

3. El depósito gotea

1. Coloca el tapón de evacua-

2. Limpia la salida y coloca el

3. Contacta con el servicio téc-

nico del distribuidor

4. Contacta con el servicio téc-

nico del distribuidorfr
