LIETOŠANAS INSTRUKCIJA XL 61 Master

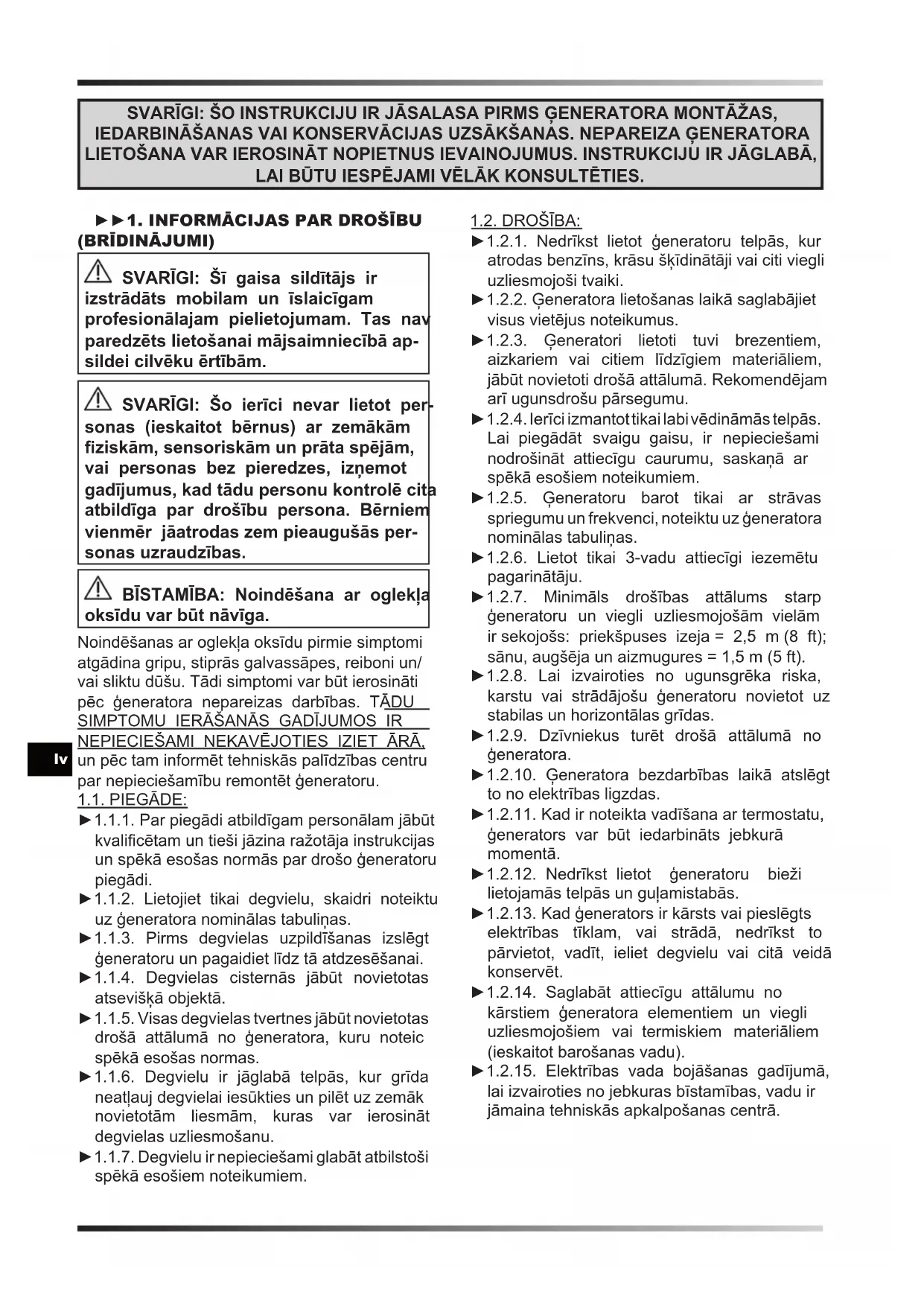

(BRĪDINĀJUMI) SVARĪGI: Šī gaisa sildītājs ir izstrādāts mobilam un īslaicīgam profesionālajam pielietojumam. Tas nav paredzēts lietošanai mājsaimniecībā ap- sildei cilvēku ērtībām. SVARĪGI: Šo ierīci nevar lietot per- sonas (ieskaitot bērnus) ar zemākām ziskām, sensoriskām un prāta spējām, vai personas bez pieredzes, izņemot gadījumus, kad tādu personu kontrolē cita atbildīga par drošību persona. Bērniem vienmēr jāatrodas zem pieaugušās per- sonas uzraudzības. BĪSTAMĪBA: Noindēšana ar oglekļa oksīdu var būt nāvīga. Noindēšanas ar oglekļa oksīdu pirmie simptomi atgādina gripu, stiprās galvassāpes, reiboni un/ vai sliktu dūšu. Tādi simptomi var būt ierosināti pēc ģeneratora nepareizas darbības. TĀDU SIMPTOMU IERĀŠANĀS GADĪJUMOS IR NEPIECIEŠAMI NEKAVĒJOTIES IZIET ĀRĀ, un pēc tam informēt tehniskās palīdzības centru par nepieciešamību remontēt ģeneratoru. 1.1. PIEGĀDE: ►1.1.1. Par piegādi atbildīgam personālam jābūt kvalicētam un tieši jāzina ražotāja instrukcijas un spēkā esošas normās par drošo ģeneratoru piegādi. ►1.1.2. Lietojiet tikai degvielu, skaidri noteiktu uz ģeneratora nominālas tabuliņas. ►1.1.3. Pirms degvielas uzpildīšanas izslēgt ģeneratoru un pagaidiet līdz tā atdzesēšanai. ►1.1.4. Degvielas cisternās jābūt novietotas atsevišķā objektā. ►1.1.5. Visas degvielas tvertnes jābūt novietotas drošā attālumā no ģeneratora, kuru noteic spēkā esošas normas. ►1.1.6. Degvielu ir jāglabā telpās, kur grīda neatļauj degvielai iesūkties un pilēt uz zemāk novietotām liesmām, kuras var ierosināt degvielas uzliesmošanu. ►1.1.7. Degvielu ir nepieciešami glabāt atbilstoši spēkā esošiem noteikumiem. 1.2. DROŠĪBA: ►1.2.1. Nedrīkst lietot ģeneratoru telpās, kur atrodas benzīns, krāsu šķīdinātāji vai citi viegli uzliesmojoši tvaiki. ►1.2.2. Ģeneratora lietošanas laikā saglabājiet visus vietējus noteikumus. ►1.2.3. Ģeneratori lietoti tuvi brezentiem, aizkariem vai citiem līdzīgiem materiāliem, jābūt novietoti drošā attālumā. Rekomendējam arī ugunsdrošu pārsegumu. ►1.2.4. Ierīci izmantot tikai labi vēdināmās telpās. Lai piegādāt svaigu gaisu, ir nepieciešami nodrošināt attiecīgu caurumu, saskaņā ar spēkā esošiem noteikumiem. ►1.2.5. Ģeneratoru barot tikai ar strāvas spriegumu un frekvenci, noteiktu uz ģeneratora nominālas tabuliņas. ►1.2.6. Lietot tikai 3-vadu attiecīgi iezemētu pagarinātāju. ►1.2.7. Minimāls drošības attālums starp ģeneratoru un viegli uzliesmojošām vielām ir sekojošs: priekšpuses izeja = 2,5 m (8 ft); sānu, augšēja un aizmugures = 1,5 m (5 ft). ►1.2.8. Lai izvairoties no ugunsgrēka riska, karstu vai strādājošu ģeneratoru novietot uz stabilas un horizontālas grīdas. ►1.2.9. Dzīvniekus turēt drošā attālumā no ģeneratora. ►1.2.10. Ģeneratora bezdarbības laikā atslēgt to no elektrības ligzdas. ►1.2.11. Kad ir noteikta vadīšana ar termostatu, ģenerators var būt iedarbināts jebkurā momentā. ►1.2.12. Nedrīkst lietot ģeneratoru bieži lietojamās telpās un guļamistabās. ►1.2.13. Kad ģenerators ir kārsts vai pieslēgts elektrības tīklam, vai strādā, nedrīkst to pārvietot, vadīt, ieliet degvielu vai citā veidā konservēt. ►1.2.14. Saglabāt attiecīgu attālumu no kārstiem ģeneratora elementiem un viegli uzliesmojošiem vai termiskiem materiāliem (ieskaitot barošanas vadu). ►1.2.15. Elektrības vada bojāšanas gadījumā, lai izvairoties no jebkuras bīstamības, vadu ir jāmaina tehniskās apkalpošanas centrā.

zh►►2. IZPAKOŠANA Sk. Att. 1 ►2.1. Izraidīt visus materiālus, lietotus ģeneratora pakošanai un nosūtīšanai, pēc tam likvidēt tos saskaņā ar spēkā esošiem noteikumiem. ►2.2. Noņemt visus elementus no kārbas. ►2.3. Pārbaudīt, vai nav iespējamu bojājumu, ierosinātu transporta laikā Ja ģenerators izskatās par bojātu, nekavējoties informējiet punktu, kur bija pirkts. ►►3. DEGVIELA UZMANĪBU: Ģenerators strādā tikai ar DIESEL vai KEROSENE degvielu. Lai izvairoties no ugunsgrēka vai sprādziena riska, lietot tikai diesel vai kerosene degvielu. Nedrīkst lietot benzīnu, petroleju, krāsu šķīdinātāju, alkoholu vai citu viegli uzliesmojošu degvielu. Ļoti zemo temperatūru gadījumā lietot netoksiskus līdzekļus pret sasalšanās.

►►4. DARBĪBAS PRINCIPI

Sk. Att. 2 Gaiss nepieciešams pareizai sadegšanai ir piegādāts ar iekšējas rotora rotāciju. Gaisa strūkla iziet no degļa uzmavas un samaisīs ar degvielu, izsmidzinātu no sprauslas ar lielu spiedienu. Izsmidzinātu degvielu nodrošina elektrisks sūknis, kurš nosūc degvielu no tvertnes un piegādā ar lielu spiedienu sprauslai. ►►5. DARBĪBA UZMANĪBU: Pirms ģeneratora ieslēgšanas uzmanīgi salasīt “INFORMĀCIJAS PAR DROŠĪBU” nodaļu. SVARĪGI: Ja nevarat iedarbināt sildītāju, pārbaudiet, vai tvertnē ir degviela, vai degvielas ltrs ir tīrs, kā arī pārbaudiet, vai sildītājs ir novietots uz līdzenas un stabilas virsmas. SVARĪGI: Šis ir infrasarkano staru sildītājs. Šis ir infrasarkanais ķermeņa, nevis gaisa sildītājs. ►►5.1. ĢENERATORA IEDARBINĀŠANA: ►5.1.1. Ievērot visas drošības instrukcijas. ►5.1.2. Pārbaudīt degvielu tvertnē. ►5.1.3. Slēgt tvertnes korķi. ►5.1.4. Pieslēgt barošanas kontaktdakšu pie elektrības tīkla (SK. SPRIEGUMS “TEHNISKO DATUMU TABULĀ”). ►5.1.5. Ieslēdzēju “ON/OFF” pārslēgt uz “ON” (|) pozīciju (A Att. 3). Pamēģināt iedarbināt ģeneratoru dažu minūšu laikā. Ja nevar sākt darbību, lūdzam pāriet uz nodaļu “PROBLĒMAS IDENTIFIKĀCIJA) (Par. 10).

(apm. 5 min.). ►5.2.1. Ieslēdzēju “ON/OFF” pārslēgt uz “OFF” (0) pozīciju (A Att. 3). ►►5.3. VIDES TERMOSTATA PIEVIENOŠANA (Opcionāls): Noņemt korķi, kas ir pievienots pie ierīces un pievienot vides termostatu (Opcionāls) (C Att. 3).

KVALITĀTES VARĒTU BŪT NEPIECIEŠAMA FILTRA TĪRĪŠANA. ►6.1. Noņemt korķi no tvertnes (A Att. 4). ►6.2. Noņemt ltru no tvertnes. ►6.3. Atskrūvēt uzgriezni (B Att. 4). ►6.4. Noņemt ltru (C Att. 4). ►6.5. Filtru tīrīt ar tīru degvielu, uzmanīgi, lai to nebojāt. ►6.6. Atkārtoti uzstādīt ltru tvertnē.

IEVĒROT SEKOJOŠU PROCEDŪRU: ►7.1. Iztukšot degvielas rezervuāru. ►7.2. Ja ir atstātas atliekas, ieliet tīru degvielu un atkārtoti iztukšot. ►7.3. Slēgt tvertni, likvidēt degvielu saskaņā ar spēkā esošiem noteikumiem. ►7.4. Lai veikt pareizu ģeneratora konservāciju, rekomendējam to turēt horizontālā pozīcijā, lai pasargāties no degvielas noplūdēm, glabāt ģeneratoru sausā vietā un sargāt no iespējamiem ārējiem bojājumiem.

1. Ieslēdzējs “ON/OFF” atrodas “ON” (|)

pozīcijā, kad ģenerators ir pieslēgts elektrības tīklam

1. Pēc ģeneratora atslēgšanas pārslēgt izslēdzēju

uz “OFF” (0) pozīciju, atkārtoti pieslēgt pie elektrības ligzdas un pārslēgt ieslēdzēju uz “ON” (|) pozīciju

3. Fotoelements piesārņots vai bojāts

1. Pārslēgt ieslēdzēju uz “OFF” (0) pozīciju,

uzpildīt tvertni ar degvielu

2. Pārslēgt ieslēdzēju uz “OFF” (0) pozīciju,

iztukšot un pēc tam atkārtoti uzpildīt tvertni ar degvielu. Filtru tīrīt ar tīru degvielu, uzmanīgi, lai to nebojāt (SK. PAR. 6)

3. Kontaktēties ar tehniskas palīdzības centru

5. Kontaktēties ar tehniskas palīdzības centru

1. Kontaktēties ar tehniskas palīdzības centru

2. Kontaktēties ar tehniskas palīdzības centru

1. Ģeneratora iekšēja pārkarsēšana

2. Pretapgriešanās sensors

1. Izslēgt ģeneratoru un pagaidīt līdz pilnīgai

1. Spriegums nav piemērots 1. Pārbaudiet ierīces spriegumu

2. Degvielas ltrs ir netīrs

3. Fotoelements ir netīrs vai ir bojāts

4. Sprausla ir netīra vai ir bojāta

5. Pretapgāšanās sensora ieslēgšanās

1. Kontaktēties ar tehniskas palīdzības centru

2. Kontaktēties ar tehniskas palīdzības centru

3. Kontaktēties ar tehniskas palīdzības centru

4. Kontaktēties ar tehniskas palīdzības centru

5. Kontaktēties ar tehniskas palīdzības centru

2. Pārslēgšanās no strāvas padeves pa

1. Termostats iestatīts uz temperatūru, kas ir

zemāka par telpas temperatūru

2. Automātiska palaišana

zh►►9. AIZSARDZĪBAS KONSERVĀCIJAS GRAFIKS UZMANĪBU: PIRMS JEBKURAS KONSERVĀCIJAS VAI REMONTA DARBĪBAS ATSLĒGT IERĪCI NO ELEKTRĪBAS TĪKLA UN PĀRBAUDĪT, VAI ĢENERATORS IR VĒSS. JA SILDĪTĀJS TIEK IZMANTOTS ĪPAŠI PUTEKĻAINĀ VIDĒ, NEPIECIEŠAMA BIEŽĀKA APKOPE UN TĪRĪŠANA. ELEMENTS KONSERVĀCIJAS FREKVENCE KONSERVĀCIJAS PROCEDŪRA Degvielas tvertne Tīrīt ik pēc 150-200 darba stundām vai ja nepieciešami Iztukšot un izskalot tvertni, lietojot tīru degvielu Sprausla Notīrīt vai mainīt vienu reizi vienā darba sezonā vai ja nepieciešami Kontaktēties ar tehniskas palīdzības centru Fotoelements Tīrīt ik vienu reizi vienā darba sezonā vai ja nepieciešami Kontaktēties ar tehniskas palīdzības centru Degvielas ltrs Tīrīt vai mainīt divas reizes vienā darba sezonā vai ja nepieciešami Notīrīt degvielas ltru, lietojot tīru degvielu Aizdedzes ierīce Tīrīt vai mainīt ik pēc 1.000 darba stundām vai ja nepieciešami Kontaktēties ar tehniskas palīdzības centru Aizdedzes ierīce Tīrīt ja nepieciešami Kontaktēties ar tehniskas palīdzības centru

1. Bloķēts ģenerators

2. Ieslēdzēju ir pārslēgts “OFF” (0)

4. Atslēgts elektrības vads

5. Nobloķēta vadības karte

7. Temperatūras devēja intervence

8. Bojāts drošinātājs

1. Izslēgt un atkārtoti ieslēgt ģeneratoru

2. Ieslēdzēju pārslēgt uz “ON” (|) pozīciju

3A. Pareizi novietot elektrības vadu elektrības ligzdā 3B. Pārbaudīt elektrības instalāciju 3C. Kontaktēties ar tehniskas palīdzības centru

4. Kontaktēties ar tehniskas palīdzības centru

5A. Izslēgt un atkārtoti ieslēgt ģeneratoru 5B. Identicēt kļūdu uz displeja 5C. Kontaktēties ar tehniskas palīdzības centru

6. Noregulēt istabas termostatu, lai būtu

uzstādīts uz augstāku temperatūru, nekā darba vides temperatūra 7A. Pagaidīt vismaz desmit minūtes, pēc tam atkārtoti pamēģināt pāriet uz aizdedzes fāzi 7B. Kontaktēties ar tehniskas palīdzības centru

8. Kontaktēties ar tehniskas palīdzības centru

Dzinējs/sūknis iedarbinās, bet liesma nesāks degt

1. Degvielas trūkums

2. Piesārņota aizdedzes ierīce

5. Fotoelements ir piesārņots, bojāts

7. Nolietoti elektrodi vai uzstādīti

1. Izslēgt ģeneratoru, uzpildīt tvertni ar degvielu,

atkārtoti ieslēgt ģeneratoru

2. Kontaktēties ar tehniskas palīdzības centru

3. Notīrīt ltru, lietojot tīru degvielu

4. Kontaktēties ar tehniskas palīdzības centru

5. Kontaktēties ar tehniskas palīdzības centru

6. Iztukšot un atkārtoti uzpildīt tvertni ar tīru

7. Kontaktēties ar tehniskas palīdzības centru

Rotors ir nobloķēts vai rotēs pārāk lēni

1. Bojāts dzinējs 1. Kontaktēties ar tehniskas palīdzības centru
