KÄYTTÖOHJE XL 61 Master

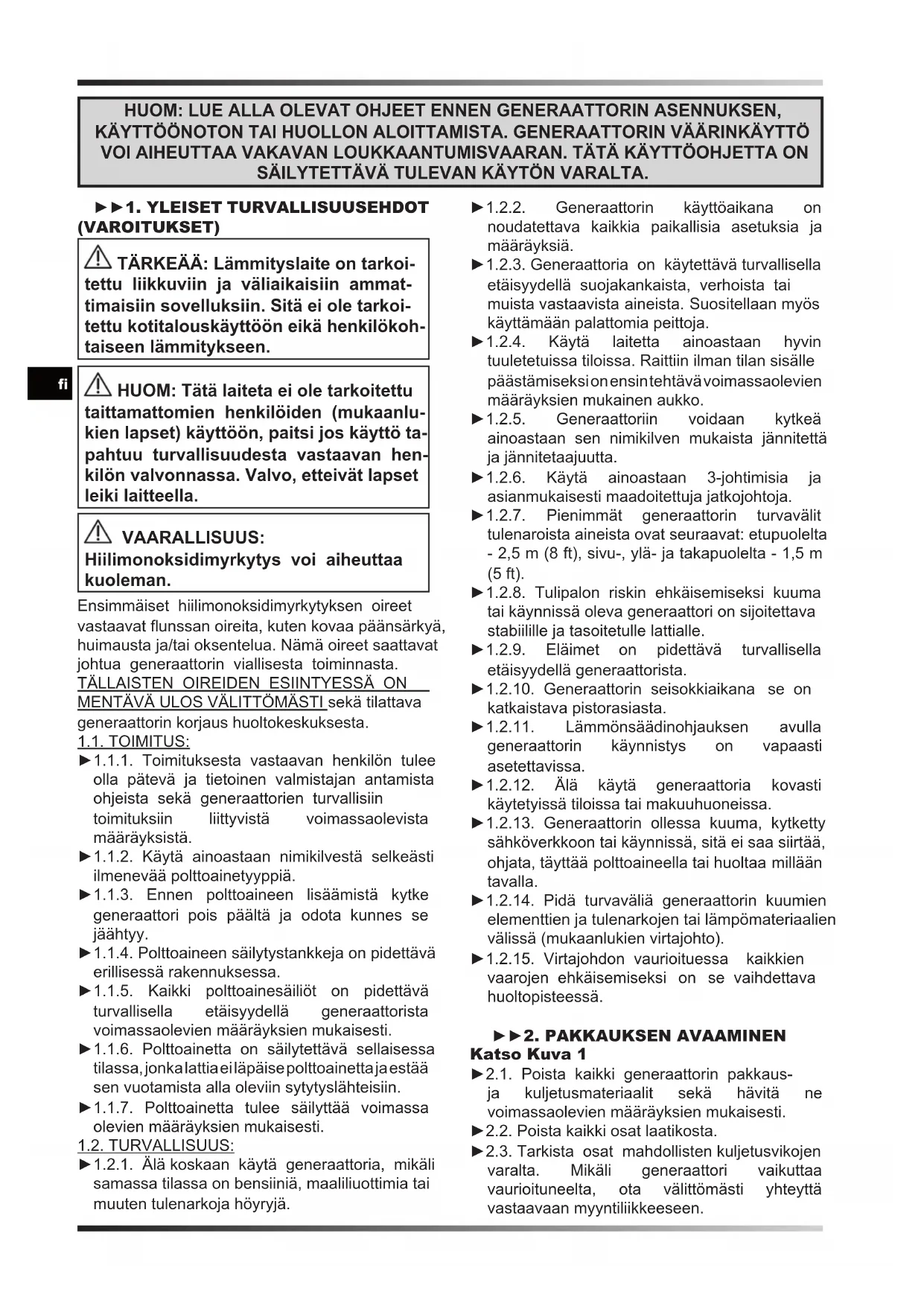

zhHUOM: LUE ALLA OLEVAT OHJEET ENNEN GENERAATTORIN ASENNUKSEN, KÄYTTÖÖNOTON TAI HUOLLON ALOITTAMISTA. GENERAATTORIN VÄÄRINKÄYTTÖ VOI AIHEUTTAA VAKAVAN LOUKKAANTUMISVAARAN. TÄTÄ KÄYTTÖOHJETTA ON SÄILYTETTÄVÄ TULEVAN KÄYTÖN VARALTA. ►►1. YLEISET TURVALLISUUSEHDOT (VAROITUKSET) TÄRKEÄÄ: Lämmityslaite on tarkoi- tettu liikkuviin ja väliaikaisiin ammat- timaisiin sovelluksiin. Sitä ei ole tarkoi- tettu kotitalouskäyttöön eikä henkilökoh- taiseen lämmitykseen. HUOM: Tätä laiteta ei ole tarkoitettu taittamattomien henkilöiden (mukaanlu- kien lapset) käyttöön, paitsi jos käyttö ta- pahtuu turvallisuudesta vastaavan hen- kilön valvonnassa. Valvo, etteivät lapset leiki laitteella. VAARALLISUUS: Hiilimonoksidimyrkytys voi aiheuttaa kuoleman. Ensimmäiset hiilimonoksidimyrkytyksen oireet vastaavat unssan oireita, kuten kovaa päänsärkyä, huimausta ja/tai oksentelua. Nämä oireet saattavat johtua generaattorin viallisesta toiminnasta.

TÄLLAISTEN OIREIDEN ESIINTYESSÄ ON

MENTÄVÄ ULOS VÄLITTÖMÄSTI sekä tilattava generaattorin korjaus huoltokeskuksesta. 1.1. TOIMITUS: ►1.1.1. Toimituksesta vastaavan henkilön tulee olla pätevä ja tietoinen valmistajan antamista ohjeista sekä generaattorien turvallisiin toimituksiin liittyvistä voimassaolevista määräyksistä. ►1.1.2. Käytä ainoastaan nimikilvestä selkeästi ilmenevää polttoainetyyppiä. ►1.1.3. Ennen polttoaineen lisäämistä kytke generaattori pois päältä ja odota kunnes se jäähtyy. ►1.1.4. Polttoaineen säilytystankkeja on pidettävä erillisessä rakennuksessa. ►1.1.5. Kaikki polttoainesäiliöt on pidettävä turvallisella etäisyydellä generaattorista voimassaolevien määräyksien mukaisesti. ►1.1.6. Polttoainetta on säilytettävä sellaisessa tilassa, jonka lattia ei läpäise polttoainetta ja estää sen vuotamista alla oleviin sytytyslähteisiin. ►1.1.7. Polttoainetta tulee säilyttää voimassa olevien määräyksien mukaisesti. 1.2. TURVALLISUUS: ►1.2.1. Älä koskaan käytä generaattoria, mikäli samassa tilassa on bensiiniä, maaliliuottimia tai muuten tulenarkoja höyryjä. ►1.2.2. Generaattorin käyttöaikana on noudatettava kaikkia paikallisia asetuksia ja määräyksiä. ►1.2.3. Generaattoria on käytettävä turvallisella etäisyydellä suojakankaista, verhoista tai muista vastaavista aineista. Suositellaan myös käyttämään palattomia peittoja. ►1.2.4. Käytä laitetta ainoastaan hyvin tuuletetuissa tiloissa. Raittiin ilman tilan sisälle päästämiseksi on ensin tehtävä voimassaolevien määräyksien mukainen aukko. ►1.2.5. Generaattoriin voidaan kytkeä ainoastaan sen nimikilven mukaista jännitettä ja jännitetaajuutta. ►1.2.6. Käytä ainoastaan 3-johtimisia ja asianmukaisesti maadoitettuja jatkojohtoja. ►1.2.7. Pienimmät generaattorin turvavälit tulenaroista aineista ovat seuraavat: etupuolelta - 2,5 m (8 ft), sivu-, ylä- ja takapuolelta - 1,5 m (5 ft). ►1.2.8. Tulipalon riskin ehkäisemiseksi kuuma tai käynnissä oleva generaattori on sijoitettava stabiilille ja tasoitetulle lattialle. ►1.2.9. Eläimet on pidettävä turvallisella etäisyydellä generaattorista. ►1.2.10. Generaattorin seisokkiaikana se on katkaistava pistorasiasta. ►1.2.11. Lämmönsäädinohjauksen avulla generaattorin käynnistys on vapaasti asetettavissa. ►1.2.12. Älä käytä generaattoria kovasti käytetyissä tiloissa tai makuuhuoneissa. ►1.2.13. Generaattorin ollessa kuuma, kytketty sähköverkkoon tai käynnissä, sitä ei saa siirtää, ohjata, täyttää polttoaineella tai huoltaa millään tavalla. ►1.2.14. Pidä turvaväliä generaattorin kuumien elementtien ja tulenarkojen tai lämpömateriaalien välissä (mukaanlukien virtajohto). ►1.2.15. Virtajohdon vaurioituessa kaikkien vaarojen ehkäisemiseksi on se vaihdettava huoltopisteessä. ►►2. PAKKAUKSEN AVAAMINEN Katso Kuva 1 ►2.1. Poista kaikki generaattorin pakkaus- ja kuljetusmateriaalit sekä hävitä ne voimassaolevien määräyksien mukaisesti. ►2.2. Poista kaikki osat laatikosta. ►2.3. Tarkista osat mahdollisten kuljetusvikojen varalta. Mikäli generaattori vaikuttaa vaurioituneelta, ota välittömästi yhteyttä vastaavaan myyntiliikkeeseen.

zh►►3. POLTTOAINE HUOM: Generaattori toimii ainoastaan DIESEL- tai KEROSIINI-polttoaineella. Tulipalo- tai räjähdysvaaran estämiseksi käytä ainoastaan diesel- tai kerosiinipolttoainetta. Ei saa millään käyttää bensiiniä, petrolia, maaliliuottimia, alkoholia tai muita polttoaineita. Kovassa pakkasessa on käytettävä myrkytöntä pakkasnestettä. ►►4. TOIMINTATAPA Katso Kuva 2 Polttamiseen tarvittava ilma syötetään polttimeen pyörivästä sisäroottorista. Ilmavirta tulee polttimen syöttöputkesta ja sekoittuu polttoaineen kanssa, jota syötetään suuttimesta korkean paineen alla. Suuttimen ruiskuttama polttoainetta siirtämisestä vastaa sähköpumppu, joka imee sitä tankista ja työntää korkean paineen alla suuttimeen. ►►5. TOIMINTA HUOM: Ennen generaattorin päälle kytkemistä lue ”TURVALLISUUSEHDOT” huolellisesti. TÄRKEÄÄ: Kun lämmityslaite ei käynnisty ensimmäistä kertaa, tarkista että säiliössä on polttoainetta, että polttoainesuodatin on puhdas ja että lämmityslaite on sijoitettu tasaiselle ja vakaalle tasolle. TÄRKEÄÄ: Tämä on kohde- infrapunalämmitin. Se lämmittää kohdetta, ei ilmaa. ►►5.1. GENERAATTORIN KÄYNNISTÄMINEN: ►5.1.1. Noudata kaikkia turvallisuusehtoja. ►5.1.2. Tarkista, onko tankissa polttoainetta. ►5.1.3. Sulje tankin korkki. ►5.1.4. Kytke pistoke sähköverkkoon (KATSO

”TEKNISEN ERITTELYN” MUKAINEN

JÄNNITE). ►5.1.5. Aseta “ON/OFF”-pääkytkin “ON”- asentoon (|) (A Kuva 3). Tällöin generaattorin tulee käynnistyä pari sekunnin kuluessa. Muuten katso luku 10 ”VIAN ETSINTÄ”.

(noin 5 min.). ►5.2.1. Aseta “ON/OFF”-pääkytkin “OFF”- asentoon (0) (A Kuva 3). ►►5.3. HUONETERMOSTAATIN LIITÄNTÄ (Lisävaruste): Irrota korkki, joka on kiinnitetty laitteeseen ja liitä huonetermostaatti (Lisävaruste) (C Kuva 3). ►►6. OLTTOAINESUODATTIMEN PUHDISTUS Katso Kuva 4 POLTTOAINELAADUSTA RIIPPUEN

POLTTOAINESUODATTIMEN PUHDISTUS VOI

TULLA TARPEELLISEKSI. ►6.1. Poista tankin korkki (A Kuva 4). ►6.2. Poista suodatin tankista. ►6.3. Kierrä kansi auki (B Kuva 4). ►6.4. Poista suodatin (C Kuva 4). ►6.5. Puhdista suodatin puhtaalla polttoaineella, kuitenkin välttäen sen vaurioittamista. ►6.6. Asenna suodatin takaisin tankkiin.

SUORITTAMISEKSI SUOSITTELEMME KÄYTTÄMÄÄN SEURAAVAA MENETELMÄÄ: ►7.1. Tyhjennä polttoainetankki. ►7.2. Mikäli tankista löytyy jätteitä, kaada siihen puhdasta polttoainetta ja tyhjennä se uudelleen. ►7.3. Sulje tankin korkki sekä hävitä polttoaine oikealla ja voimassaolevien määräyksien mukaisella tavalla. ►7.4. Generaattorin huollon suorittamiseksi suositellaan pitämään sitä vaakasuorassa, jolloin vältytään mahdollisilta polttoainevuodoilta, sekä säilyttämään sitä kuivassa paikassa ja suojaamaan sitä mahdollisilta ulkopuolisilta vaikutuksilta.

zh►►8. NÄYTÖN VIRHEILMOITUKSET Katso B Kuva 3

1. “ON/OFF”-pääkytkin oli asetettu

“ON”-asentoon (|) generaattoria sähköverkkoon kytkettäessä

1. Generaattorin sähköverkosta

katkaisemisen jälkeen pääkytkin on asetettava “OFF”-asentoon (0), pistoke kytkettävä uudelleen sähköverkkoon ja asetettava pääkytkin “ON”-asentoon (|)

1. Polttoaine puuttuu

2. Saastutettu polttoaine

3. Saastunut tai vaurioitunut valokenno

4. Saastunut polttoainesuodatin

1. Aseta pääkytkin “OFF”-asentoon (0) ja

täytä tankki polttoaineella

2. Aseta pääkytkin “OFF”-asentoon (0),

tyhjennä ja täytä tankki uudelleen polttoaineella. Puhdista suodatin puhtaalla polttoaineella, kuitenkin välttäen sen vaurioittamista (KATSO KOHTA 6)

3. Ota yhteyttä huoltokeskukseen

5. Ota yhteyttä huoltokeskukseen

2. Vaurioitunut anturi

1. Ota yhteyttä huoltokeskukseen

2. Ota yhteyttä huoltokeskukseen

1. Generaattorin sisäinen

2. Kaatumista estävät anturit

1. Kytke generaattori pois päältä kunnes se

2. Aseta uuni tasaiselle ja vakaalle tasolle

1. Jännite ei sopiva 1. Tarkista järjestelmäsi oikea jännite

1. Polttoaine puuttuu

2. Polttoainesuodatin likainen

3. Valokenno likainen tai viallinen

4. Suutin likainen tai viallinen

5. Kallistuksenestoanturin katkaisu

1. Ota yhteyttä huoltokeskukseen

2. Ota yhteyttä huoltokeskukseen

3. Ota yhteyttä huoltokeskukseen

4. Ota yhteyttä huoltokeskukseen

5. Ota yhteyttä huoltokeskukseen

1. Termostaatti kytketty

2. Siirtyminen johdon virransyötöstä ak-

1. Termostaatin lämpötilaksi asetettu ympä-

ristön lämpötilaa matalampi arvo

2. Automaattinen uudelleenkäynnistys

Polttoainetankki Puhdista 150-200 käyttötunnin välein tai tarpeen mukaan Tyhjennä ja huuhtele tankki puhtaalla polttoaineella Suutin Puhdista tai vaihda yhden kerran käyttökauden aikana tai tarpeen mukaan Ota yhteyttä huoltokeskukseen Valokenno Puhdista yhden kerran käyttökauden aikana tai tarpeen mukaan Ota yhteyttä huoltokeskukseen Polttoainesuodatin Puhdista tai vaihda kaksi kertaa käyttökauden aikana tai tarpeen mukaan Puhdista polttoainesuodatin puhtaalla polttoaineella Sytytin Puhdista tai vaihda 1.000 käyttötunnin välein tai tarpeen mukaan Ota yhteyttä huoltokeskukseen Roottorin siivet Puhdista tarpeen mukaan Ota yhteyttä huoltokeskukseen ►►10. VIAN ETSINTÄ

VIKA MAHDOLLINEN SYY RATKAISU

Generaattori ei käynnisty

1. Generaattori jumiutunut

2. Pääkytkin on “OFF”-asennossa (0)

4. Virtajohto irrotettu

5. Ohjauskortti jumiutunut

6. Huonelämpötilan lämmönsäätimen

7. Lämpötila-anturin vaikutus

8. Sulake vaurioitunut

1. Sammuta ja kytke generaattori päälle

2. Aseta pääkytkin “ON”-asentoon (|)

3A. Kytke virtajohto sähköverkon pistorasiaan 3B. Tarkista sähköasennusta 3C. Ota yhteyttä huoltokeskukseen

4. Ota yhteyttä huoltokeskukseen

5A. Sammuta ja kytke generaattori päälle uudelleen 5B. Tunnista näytön ilmoitusvirhe 5C. Ota yhteyttä huoltokeskukseen

6. Säätele huonelämpötilan lämmönsäädintä

asettamalla se ympäristön lämpötilaa korkeampaan arvoon 7A. Odota vähintään kymmenen minuuttia ja yritä sytyttää laitetta uudelleen 7B. Ota yhteyttä huoltokeskukseen

8. Ota yhteyttä huoltokeskukseen

Moottori/ pumppu käynnistyy, mutta liekkiä ei syty

1. Polttoaine puuttuu

2. Sytytin saastunut

3. Polttoainesuodatin saastunut

5. Valokenno on saastunut, vaurioitunut

tai se on asennettu väärin

6. Epäpuhtauksia tankissa

7. Elektrodit kuluneet tai asetettu väärin

1. Sammuta generaattori, täytä tankki

polttoaineella ja kytke generaattori uudelleen päälle

2. Ota yhteyttä huoltokeskukseen

3. Puhdista suodatin puhtaalla polttoaineella

4. Ota yhteyttä huoltokeskukseen

5. Ota yhteyttä huoltokeskukseen

6. Tyhjennä ja täytä tankki uudelleen

puhtaalla polttoaineella

7. Ota yhteyttä huoltokeskukseen

Roottori on jumissa tai se pyörii liian hitaasti

1. Moottori vaurioitunut 1. Ota yhteyttä huoltokeskukseen
