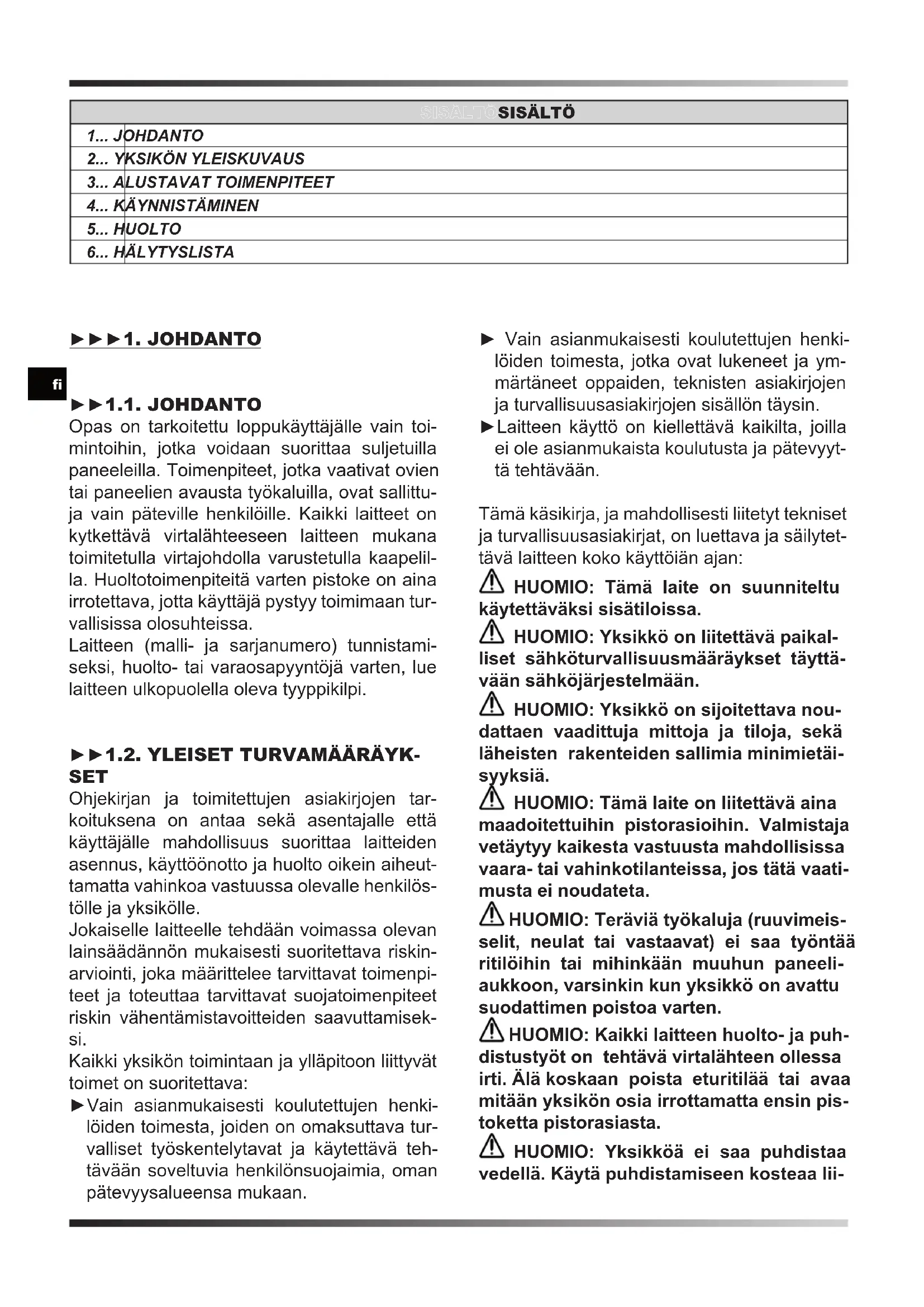

KÄYTTÖOHJE DH 26 Master
Opas on tarkoitettu loppukäyttäjälle vain toimintoihin, jotka voidaan suorittaa suljetuilla paneeleilla. Toimenpiteet, jotka vaativat ovien tai paneelien avausta työkaluilla, ovat sallittuja vain päteville henkilöille. Kaikki laitteet on kytkettävä virtalähteeseen laitteen mukana toimitetulla virtajohdolla varustetulla kaapelilla. Huoltotoimenpiteitä varten pistoke on aina irrotettava, jotta käyttäjä pystyy toimimaan turvallisissa olosuhteissa.
Laitteen (malli- ja sarjanumero) tunnistamiseksi, huolto- tai varaosapyyntöjä varten, lue laitteen ulkopuolella oleva tyyppikilpi.
▶▶1.2. YLEISET TURVAMÄÄRÄYK-SET
Ohjekirjan ja toimitettujen asiakirjojen tarkoituksena on antaa sekä asentajalle että käyttäjälle mahdollisuus suorittaa laitteiden asennus, käyttöönotto ja huolto oikein aiheuttamatta vahinkoa vastuussa olevalle henkilöstölle ja yksikölle.
Jokaiselle laitteelle tehdään voimassa olevan lainsäädännön mukaisesti suoritettava riskinarviointi, joka määrittelee tarvittavat toimenpiteet ja toteuttaa tarvittavat suojatoimenpiteet riskin vähentämistavoitteiden saavuttamiseksi.
Kaikki yksikön toimintaan ja ylläpitoon liittyvät toimet on suoritettava:
▶ Vain asianmukaisesti koulutettujen henkilöiden toimesta, joiden on omaksuttava turvalliset työskentelytavat ja käytettävä tehtävään soveltuvia henkilönsuojaimia, oman pätevyysalueensa mukaan.
▶ Vain asianmukaisesti koulutettujen henkilöiden toimesta, jotka ovat lukeneet ja ymmärtäneet oppaiden, teknisten asiakirjojen ja turvallisuusasiakirjojen sisällön täysin.
▶ Laitteen käyttö on kiellettävä kaikilta, joilla ei ole asianmukaista koulutusta ja pätevyyttä tehtävään.
Tämä käsikirja, ja mahdollisesti liitetyt tekniset ja turvallisuusasiakirjat, on luettava ja säilytet- tävä laitteen koko käyttöiän ajan:
⚠️ HUOMIO: Tämä laite on suunniteltu käytettäväksi sisätiloissa.
⚠️ HUOMIO: Yksikkö on liitettävä paikalliset sähköturvallisuusmääräykset täyttävään sähköjärjestelmään.
⚠️ HUOMIO: Yksikkö on sijoitettava nou-dattaen vaadittuja mittoja ja tiloja, sekä läheisten rakenteiden sallimia minimietäisyyksiä.
⚠️ HUOMIO: Tämä laite on liitettävä aina maadoitettuihin pistorasioihin. Valmistaja vetäytyy kaikesta vastuusta mahdollisissa vaara- tai vahinkotilanteissa, jos tätä vaatimusta ei noudateta.
⚠️HUOMIO: Teräviä työkaluja (ruuvimeis-selit, neulat tai vastaavat) ei saa työntää ritilöihin tai mihinkään muuhun paneeli-aukkoon, varsinkin kun yksikkö on avattu suodattimen poistoa varten.
⚠️HUOMIO: Kaikki laitteen huolto- ja puhdistustyöt on tehtävä virtalähteen ollessa irti. Älä koskaan poista eturitilää tai avaa mitään yksikön osia irrottamatta ensin pistoketta pistorasiasta.
⚠️ HUOMIO: Yksikköä ei saa puhdistaa vedellä. Käytä puhdistamiseen kosteaa lii-
naa. Älä koskaan ruiskuta vettä yksikköön tai sen sähköosiin.
Laitteet on pidettävä aina pystysuorassa asennossa, jotta vältetään kondenssiveden tahaton vuotaminen sen säiliöstä. Laitteen siirtäminen on ehdottomasti kiellettyä sen ollessa kytkettynä pistorasiaan, koska siitä aiheutuvat värähtelyt ja liikkeet voivat aiheuttaa kondenssiveden valumista säiliöstä sähköisiin osiin.
Laitetta voidaan siirtää vasta, kun kondens- sisäiliö on tyhjennetty, ja joka tapauksessa pistoke ON AINA irrotettava pistorasiasta ennen laitteen siirtämistä. Jos laitteeseen roiskuu vahingossa vettä se on sammutet- tava välittömästi ja irrotettava virtalähtees- tä, ja se voidaan kytkeä päälle vasta kun kahdeksan tuntia on kulunut.
⚠️ HUOMIO: Laite sisältää R1234yf-kylmäainetta: tämä kaasu on syttyvää. Täyttömäärä ilmoitetaan tämän käyttöohjeen taulukossa.
Ole varovainen, kylmäaine on hajutonta.
Älä käytä välineitä jään poiston tai puhdistuksen nopeuttamiseksi ilman valmistajan suositusta.
Laite on sijoitettava paikkaan, jossa ei ole jatkuvasti käytettäviä sytytyslähteitä (esim. avotulta, päällä olevaa kaasulaitetta tai päällä olevaa sähkölämmitintä).
Älä poraa tai polta laitetta.
▶▶1.3. HENKILÖNSUOJAIMET
Käytä yksiköiden käytön ja kunnossapidon aikana seuraavia henkilönsuojaimia:
⚠️ VAATETUS: Yksikköä huoltavan tai käyttävän henkilön on käytettävä turvajalkineita, joissa on liukuestepohja liukkaiden lattioiden varalta.
⚠️ KÄSINEET: Puhdistuksen ja huollon aikana on käytettävä työhön soveltuvia käsineitä. Kylmäainekaasun täytön aikana on pakollista käyttää soveltuvia käsineitä paleltumisriskin välttämiseksi.
⚠ MASKI JA LASIT: Puhdistus- ja huoltotöiden aikana on käytettävä hengityssuojaimia ja suojalaseja silmien suojaamiseksi.
▶▶1.4. YLEISET TURVAMÄÄRÄYK-SET
Yksikössä on seuraavat varoitusmerkit, joita fi on noudatettava:
Lue käyttöopas.
Lue tekninen opas.
Sähköiskun vaara.
Syttyvän materiaalin vaara.
⚠️ HUOMIO: On ehdottomasti kiellettyä pois-taa yksikössä olevia varoitusmerkkejä.
▶▶▶2. YKSIKÖN YLEISKUVAUS
(KUVA 1)
Kuivain on laite, joka soveltuu välittömän ympäristön kosteuden hallintaan. Kosteudenpoistovaihe toimii jäähdytyssyklillä, joka perustuu fysiikan periaatteeseen, jonka mukaan ilman joutuessa kosketukseen kylmän pinnan kanssa pinta kastuu vapauttaen kosteutta tiivistymispisaroiden muodossa.
Laite koostuu seuraavista osista (KUVA 2): Ilma imetään laitteeseen, pestävän suodattimen (1), kylmän alumiinikierukan (lauhdutin) (2), kuuman lämmönvaihtimen (kondensaattori) (3), tuulettimen (4) läpi ja lopuksi kuivattu ilma poistuu ja kulkeutuu ympäristöön ritilän kautta. Tiivistynyt vesi kerätään säiliöön (5).
Mikrokytkin sammuttaa laitteen, kun säiliössä oleva vesi saavuttaa määritetyn tason. Elektroninen piirikortti (6) hallitsee laitteen oikeaa toimintaa.
Tämä laite on varustettu kuumalla kaasulla toimivalla huurteenpoistolaitteella, joka varmistaa kuivaimen oikean toiminnan teknisten tietojen taulukossa määritellyllä lämpötila- ja kosteusalueella.
▶▶2.1. JÄÄHDYTYSPIIRI
fi
Näissä yksiköissä käytetty kylmäaine on R1234yf. Jäähdytyspiiri on rakennettu voimassa olevien määräysten mukaisesti.
Syttyvän materiaalin vaara.
Tämä yksikkö on ilmatiivis ja sisältää fluori- kaasua R1234yf GWP (R1234yf) = 4.
▶▶▶3. ALUSTAVAT TOIMENPITEET
▶▶3.1. PAKKAUKSEN POISTAMI- NEN JA KOKOONPANO
Poista pakkaus varoen vahingoittamasta yksikköä. Hävitä pakkausmateriaalit (puu, muovi, pahvi) toimittamalla ne keräys- tai kierrätys-pisteisiin (noudata voimassa olevia paikallisia määräyksiä).
⚠️ HUOMIO: Mallista riippuen, kokoa laite ja asenna mahdolliset kahvat, renkaat ja kaikki vaadittavat pultit (KUVA 3), jotka löytyvät pak-kauksesta, ennen sen käyttöönottoa.
▶▶3.2. TARKASTUS
⚠️ Kaikki yksiköt on koottu ja johdotettu tehtaalla (joitakin komponentteja lukuun ottamatta). Laitteen vastaanottohetkellä se on tarkastettava välittömästi ja huolellisesti varmistaen, ettei se ole vaurioitunut kuljetuksen aikana tai ettei siitä puutu osia.
Ennen käyttöä varmista erityisesti, että ulkopinnan ja säiliötilan metallipaneeleissa ei
ole kolhuja. Varmista lisäksi, että johto, pistoke ja niiden eristeet ovat ehjiä. Päinvastai-sessa tapauksessa on KIELLETTYÄ liittää ja käynnistää yksikköä, sillä se on lähetettävä valtuutettuun tukipalveluun.
▶▶3.3. TOIMINTAPERIAATE
⚠️HUOMIO: Laitteen hyvän toiminnan takaamiseksi suosittelemme käyttämään yksikköä teknisten tietojen taulukon mukaisissa rajoissa.
▶▶3.4. SIJOITUS
Sijoita laite tavalla, joka varmistaa riittävän il- mavirtauksen.
⚠️ HUOMIO: Varmista, että laite on sijoitet-tu niin, että se ei joudu kosketukseen veden kanssa.
▶▶3.5. HUOLTOALUE
Tuulettimesta ulos tuleva kuuma ilma ei saa kohdata esteitä. Vältä kuuman ilman kiertoilmiötä imun ja poistoaukon välillä, sillä se vai-kuttaa yksikön suorituskykyyn tai voi jopa vaarantaa sen toiminnan.
⚠️HUOMIO: Laitetta ei saa sijoittaa ahtaisiin tiloihin, jotka eivät salli poistoritilästä tulevan ilman leviämistä ympäristöön.
⚠️ HUOMIO: Älä nojaa tai ripusta etupanee-liin mitään, tämä voi vahingoittaa yksikköä.
▶▶3.6. YLEISTÄ
⚠️ HUOMIO: Ennen mitään sähköosiin tehtäviä huoltoa, irrota virtajohto pistorasiasta.
⚠️ HUOMIO: Varmista, että syöttöjännite vastaa yksikön toimintatietoja (jännite ja taajuus), jotka on ilmoitettu kuivaimen tunnistekilvessä. Laite on varustettu sopivalla virtajohdolla.
⚠️ HUOMIO: Maadoitusliitäntä on pakollinen.
⚠️ TÄRKEÄÄ: Kaksoisjännitteisissä malleissa (...DV), tarkista että jännitteen vaihdon kytkimen asento (220-240V / 110-120V). Jos asetettu jännite ei vastaa verkkojännitettä, suorita toimenpiteet jännitteen säätämistä varten (KUVA 4). Ruuvaa auki kannessa olevat kaksi kiinnitysruuvia, käännä katkaisin annettuun jännitearvoon ja asenna kansi takaisin paikoilleen.
⚠️! HUOMIO: Varmista, että virtajohto on kytketty oikein.
HUOMIO: Ennen käyttöönottoa tarkista, että kaikki suojapaneelit ovat paikallaan ja että ne on lukittu kiinnitysruuveilla.
HUOMIO: Jos laitetta ei käytetä pitkiin aikoihin, irrota aina virtajohto.
▶▶4.2. OHJAUSPANEELI
(KUVA 5)
Yksiköt on varustettu merkkivalopaneelilla, joka kertoo yksikön toimintatilan.
Seuraavassa on annettu lyhyet selitykset valojen merkityksestä.
OHJAUSPANEELI:
LED:
▶POWER LED: Tämä merkkivalo palaa, jos yksikkö on tilassa "ON", mutta valmiustilassa (eli kompressori on sammutettu).
▶ ALARM LED: Tämä merkkivalo palaa, kun yksikössä on hälytys. Näyttö ilmoittaa virheviestin.
▶WORKING LED: Tämä merkkivalo palaa, kun kompressori on päällä. Valo vilkkuu, kun kuivain odottaa uudelleenkäynnistystä tai se on huurteenpoistotilassa. Valo sammuu, kun "ON"-tilassa on saavutettu haluttu ilmankosteus.
▶FULL LED: Tämä merkkivalo palaa, kun kondenssiveden säiliö on täynnä tai pumpussa on hälytys.
PAINIKKEET:
▶ON/OFF: Kuivaimen käynnistämiseksi riittää, että painat "ON/OFF"-painiketta. Asetetun suhteellisen ilmankosteuden mukaan laite käynnistyy. Kun ympäristön ilmankosteus saavuttaa halutun tason, laite siirtyy stand-by tilaan ja yksikkö pysähtyy, mutta jää tilaan "ON" (POWER LED palaa). Jos ympäristön kosteustaso nousee, ylittämäl- lä aiemmin säädetyn asetusarvon, kuivain käynnistyy uudelleen.
Laitteen sammuttamiseksi paina "ON/OFF"-painiketta (laite sammutettuna näyttö kertoo edelleen ympäristön suhteellisen ilmankosteuden).
“-” / “+” (KOSTEUDEN ASETUS): Painikkeita “-” / “+” painamalla on mahdollista säätaä haluttu suhteellinen ilmankosteus. Näyttö alkaa vilkkua näyttäen uuden viitteellisen asetusarvon. Muutaman sekunnin kuluttua näyttö lopettaa vilkkumisen ja laite havaitsee uuden kosteuden asetusarvon.
Laite voidaan kytkeä päälle riippumatta ympäristön kosteusasteesta. Painamalla painiketta "-", kunnes näkyviin tulee viesti "CONT", laite toimii tauotta.
▶HOURS: Painamalla painiketta "HOURS", voidaan tarkistaa laitteen käyttötunnit.
Laitteeseen voidaan liittää poistoputki. Säiliössä on 16 mm läpimitan letkuliitin.
▶▶4.4. KONDENSSIPUMPUN LII-TÄNTÄ (Lisävaruste)
Mallista riippuen laitteessa on valmius kondenssin poistopumpun liitännälle.
Oikein tehtyä liitäntää varten, ja ennen mitään toimenpiteitä, irrota yksikön virtajohto.
Kondenssipumpun oikein tehtyä asennusta varten katso lisävarustesarjaan liitetty tekni- nen opas.
▶▶5.1. KÄYTTÄJÄN VASTUULLA OLEVAT TARKASTUKSET
(KUVA 7)
Ainoa käyttäjän suorittama huolto on ilmansuodattimen puhdistus, joka on suoritettava vähintään kerran kuukaudessa.
Puhdistusvälejä voidaan lisätä laitteen työympäristön pölyisyyden vuoksi.
fi
HUOMIO: POISTA SUODATIN LAITTEES-TA PUHDISTUKSEN SUORITTAMISEKSI. PUHDISTUSTA EI SAA TEHDÄ SUODATIN ASENNETTUNA.
▶▶5.2. VARAOSAT
Jos yksi tai useampi osa on tarpeen vaihtaa erikoistuneiden käyttäjien suorittaman huollon aikana, se on tehtävä vain alkuperäisillä vara-osilla.
Pyydä tarvittaessa "varaosaluettelo" myyjältä ilmoittamalla laitteen malli ja sarjanumero.
▶5.3. YKSIKÖN HÄVITTÄMINEN
Yksikkö on suunniteltu ja rakennettu jatkuvaan toimintaan. Joidenkin komponenttien, kuten tuulettimen ja kompressorin, kesto riippuu suoritetusta huollosta.
#
HUOMIO: Laite sisältää ympäristölle vaarallisia aineita ja komponentteja (elektroniset komponentit, kylmäainekaasut ja öljyt). Käytön päätyttyä, jos laite aiotaan purkaa, toimenpide on annettava jäähdytyslaitteisiin erikoistuneen henkilön tehtäväksi.
Yksikkö on toimitettava vaarallisia aineita sisältävien laitteiden keräämiseen ja hävittämiseen erikoistuneisiin keräyspisteisiin. Virtapiirin jäähdytysneste ja voiteluöljy on otettava talteen paikallisten voimassa olevien määräysten mukaisesti.
▶▶▶6. HÄLYTYSLISTA
| HÄLYTYS MAHDOLLINEN SYY MAHDOLLINEN RATKAISU | ||
| FULL + “FULL“ Säiliö täymä tai sitä ei ole | Hälytys nollautuu automaattisesti tyhjen-tämällä tai asentamalla säiliö | |
| ALARM + “Lo t” Ympäristön lämpötila liian matala | Ympäristön lämpötilaolosuhteet eivät sovellu toimintaan | |
| ALARM + “Prob“ Kosteusa anturin toiminta-häiriö. Joka tapauksessa yksikkö jatkaa toimintaa | Ota yhteys valtuutettuun tukikeskukseen | |
| ALARM + “Pro3“ Ympäristön lämpötila-anturin toimintahäiriö. Kuivan siirtyy stand-by tilaan | Ota yhteys valtuutettuun tukikeskukseen | |
| ALARM + “dEFr“ Huurteen poistotermos-taatin toimintahäiriö. Kuivan siirtyy stand-by tilaan | Ota yhteys valtuutettuun tukikeskukseen | |
| INNOLD INNHOLD | |
| 1... INNLEDNING | |
| 2... GENERELL BESKRIVELSE AV ENHETEN | |
| 3... INNLEDENDE OPERASJONER | |
| 4... OPPSTART | |
| 5... VEDLIKEHOLD | |
| 6... ALARMLISTE |
▶▶▶1. INNLEDNING
no
▶▶1.1. INNLEDNING
Tuleohtliku materjali oht.
Tuleohtliku materjali oht.
-Tämä tuote on suunniteltu ja valmistettu korkealaatuisia materiaaleja ja osia käyttämällä, jotka voidaan kierrättää ja käyttää uudelleen.
-Kun tuotteeseen on kiinnitetty viivattu roskasäilion merkki, se tarkoittaa, että tuotetta suojaa Euroopan yhteisön direktiivi 2012/19/UE.
-Hanki tietoja paikallisesta sähkö- ja elektroniikkaromujen erilliskeräyksestä.
-Noudata voimassa oleva määräyksiä äläkä hävitä vanhoja tuotteita kotitalousjätteiden mukana. Tuotteen oikea hävittäminen auttaa suojelemaan luontoa ja välttää väärän romutuksen aiheuttamien terveysriskien syntymistä.
