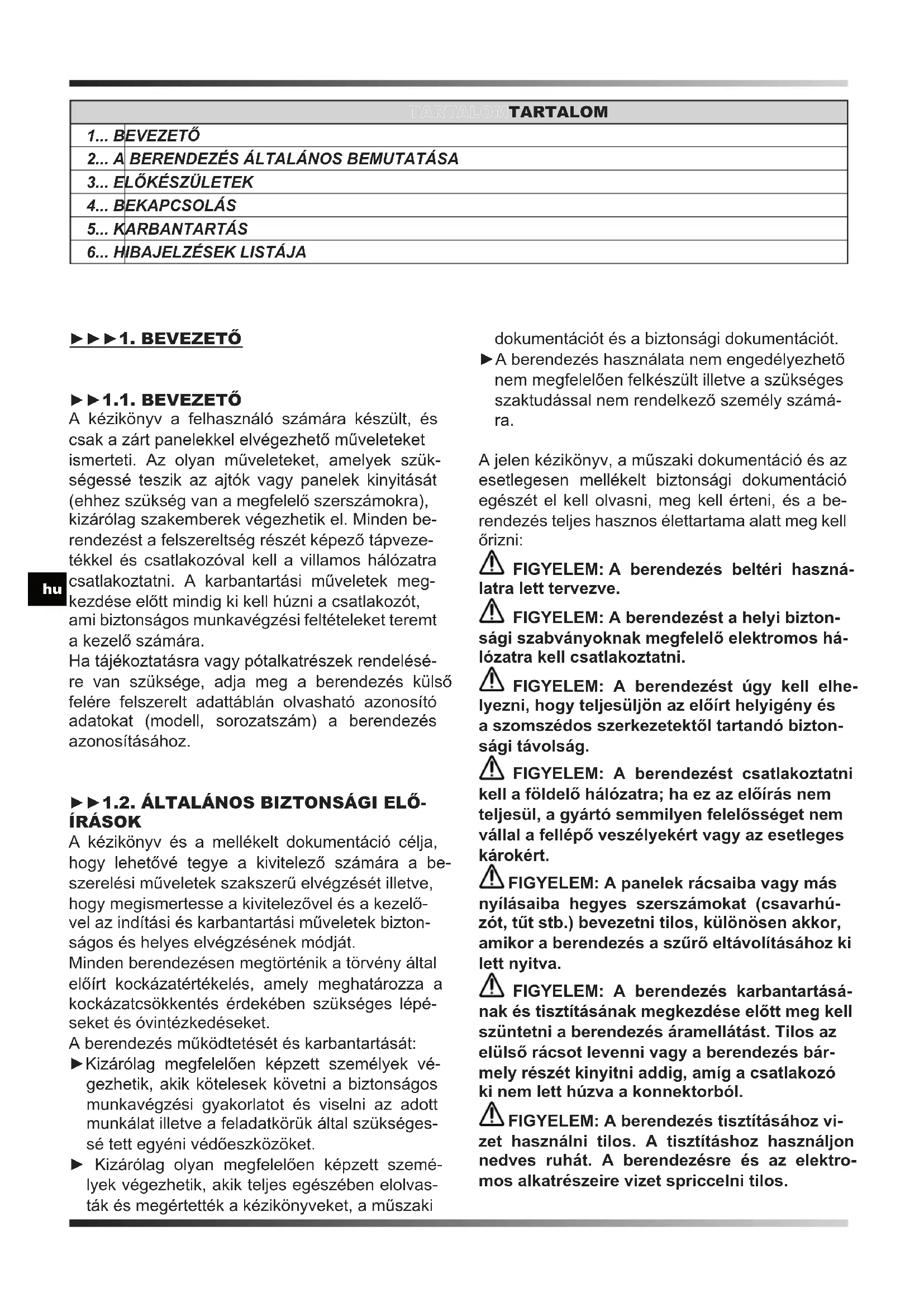

HASZNÁLATI ÚTMUTATÓ DH 26 Master

A kézikönyv a felhasználó számára készült, és csak a zárt panelekkel elvégezhető műveleteket ismerteti. Az olyan műveleteket, amelyek szükségessé teszik az ajtók vagy panelek kinyitását (ehhez szükség van a megfelelő szerszámokra), kizárólag szakemberek végezhetik el. Minden berendezést a felszereltség részét képező tápvezetékkel és csatlakozóval kell a villamos hálózatra

csatlakoztatni. A karbantartási müveletek megkezdése előtt mindig ki kell húzni a csatlakozót, ami biztonságos munkavégzési feltételeket teremt a kezelő számára.

Ha tájékoztatásra vagy pótalkatrészek rendelésére van szüksége, adja meg a berendezés külső felére felszerelt adattáblán olvasható azonosító adatokat (modell, sorozatszám) a berendezés azonosításához.

▶▶1.2. ÁLTALÁNOS BIZTONSÁGI ELŐ-ÍRÁSOK

A kézikönyv és a mellékelt dokumentáció célja, hogy lehetővé tegye a kivitelező számára a beszerelési műveletek szakszerű elvégzését illetve, hogy megismertesse a kivitelezővel és a kezelővel az indítási és karbantartási műveletek biztonságos és helyes elvégzésének módját.

Minden berendezésen megtörténik a törvény által előírt kockázatértékelés, amely meghatározza a kockázatcsökkentés érdekében szükséges lépéseket és óvintézkedéseket.

A berendezés működtetését és karbantartását:

Kizárólag megfelelően képzett személyek végezhetik, akik kötelesek követni a biztonságos munkavégzési gyakorlatot és viselni az adott munkálat illetve a feladatkörük által szükségesse tett egyéni védőeszközöket.

Kizárólag olyan megfelelően képzett személyek végezhetik, akik teljes egészében elolvasták és megértették a kézikönyveket, a műszaki

dokumentációt és a biztonsági dokumentációt.

▶ A berendezés használata nem engedélyezhető nem megfelelően felkészült illetve a szükséges szaktudással nem rendelkező személy számára.

A jelen kézikönyv, a műszaki dokumentáció és az esetlegesen mellékelt biztonsági dokumentáció egészét el kell olvasni, meg kell érteni, és a berendezés teljes hasznos élettartama alatt meg kell örizni:

⚠️ FIGYELEM: A berendezés beltéri használatra lett tervezve.

FIGYELEM: A berendezést a helyi bizton-sági szabványoknak megfelelő elektromos há-lózatra kell csatlakoztatni.

FIGYELEM: A berendezést úgy kell elhelyezni, hogy teljesüljön az előírt helyigény és a szomszédos szerkezetektől tartandó biztonsági távolság.

FIGYELEM: A berendezést csatlakoztatni kell a földelő hálózatra; ha ez az előírás nem teljesül, a gyártó semmilyen felelősséget nem vállal a fellépő veszélyekért vagy az esetleges károkért.

⚠️ FIGYELEM: A panelek rácsaiba vagy más nyílásaiba hegyes szerszámokat (csavarhúzót, tűt stb.) bevezetni tilos, különösen akkor, amikor a berendezés a szűrő eltávolításához ki lett nyitva.

FIGYELEM: A berendezés karbantartásának és tisztításának megkezdése előtt meg kell szüntetni a berendezés áramellátást. Tilos az elülső rácsot levenni vagy a berendezés bármely részét kinyitni addig, amíg a csatlakozó ki nem lett húzva a konnektorból.

FIGYELEM: A berendezés tisztításához vizet használni tilos. A tisztításhoz használjon nedves ruhát. A berendezésre és az elektromos alkatrészeire vizet spriccelni tilos.

A berendezést álló helyzetben kell tartani, így biztosítva, hogy a kondenzvíz ne folyhasson ki a gyűjtőtartályból. A berendezést tilos addig mozgatni, amíg csatlakoztatva van a konnektorba, mert a rezgések és mozgatás hatására a kondenzvíz kifolyhat a gyűjtőtartályból és károsíthatja az elektromos rendszert.

A berendezés mozgatásának megkezdése előtt ki kell önteni a kondenzvizet a tartályból, és MINDIG ki KELL húzni a csatlakozót a konnektor ból. Ha véletlenül víz kerül a berendezésre, a berendezést haladéktalanul ki kell kapcsolni, le kell választani az elektromos rendszerről, és legalább 8 órát kell várni a visszakapcsolás előtt.

FIGYELEM: A berendezés fokozottan tűzveszélyes R1234yf hűtőközeggel működik. A töltet mennyiségét a jelen kezelési és karbantartási útmutatóban közölt táblázat foglalja össze.

Legyen körültekintő, mert a hűtőközeg szag-talan.

A tisztítás vagy a jégmentesítés meggyorsítá-sára kizárólag a gyártó által ajánlott eszközök használhatók.

A berendezést olyan helyiségben kell elhelyezni, ahol nincsenek folyamatosan üzemelő gyújtóforrások (pl. nyílt láng egy működő gázkészülékben, vagy működő villany hősugárzó).

A berendezést megfúrni vagy elégetni tilos.

▶▶1.3. EGYÉNI VÉDŐESZKÖZÖK

A berendezések használatához és karbantartásához a következő egyéni védőeszközök használandók:

RUHÁZAT: A berendezés karbantartását illetve a berendezésen szükséges egyéb beavatkozást végző személynek munkavédelmi cipő viselése kötelező. Olyan helyiségekben, ahol a padló csúszós lehet, csúszásgátló talppal ellátott munkavédelmi cipő viselése szükséges.

⚠️ KESZTYÜ: A berendezés tisztításához és karbantartásához a megfelelő típusú munkavédelmi

kesztyű viselése kötelező. A hűtőközeg feltöltési műveletekhez a fagyvédelmi sérülések ellen védő kesztyűt kell viselni.

⚠ MASZK ÉS SZEMÜVEG: A tisztítási és karbantartási műveletekhez légzésvédő maszk és védőszemüveg viselése kötelező.

▶▶1.4. ÁLTALÁNOS BIZTONSÁGI ELŐ-ÍRÁSOK

A berendezésen a következő biztonsági jelzések szerepelnek, ezek mindegyike betartandó:

Olvassa el a felhasználói kézikönyvet.

Olvassa el a szervizeseknek szóló ké- zikönyvet.

Áramütés veszélye.

Tüzveszélyes anyagok jelentette veszély.

⚠️ FIGYELEM: A berendezésen lévő biztonsági jelzéseket eltávolítani szigorúan tilos.

▶▶▶2. A BERENDEZÉS ÁLTALÁNOS BEMUTATÁSA

(1. ÁBRA)

A párátlanító annak a helyiségnek a páratartalmát ellenőrzi, amelyben elhelyezésre kerül. Páramentesítési szakasz a hűtőkör tulajdonságait használja ki. A működés azon a fizikai elven alapul, hogy a levegőben lévő nedvesség hideg felületekkel érintkezve pára formájában kicsapódik.

A berendezés felépítése a következő (2. ÁBRA): A berendezés beszívja a levegőt, amely a mos-ható szűrön (1), a hideg hőcserélő csőkígyón (párologtató) (2), a meleg hőcserélő csőkígyón (kondenzátor) (3) és a ventilátoron (4) áthaladva leadja a nedvességet, majd távozik a környezetbe a rácson keresztül. A kondenzvíz a tartályban gyű-lik össze (5). Egy mikrokapcsoló leállítja a beren-dezést, ha a tartályban lévő víz elér egy bizonyos szintet. Egy vezérlő (6) ellenőrzi a berendezés helyes működését.

A berendezés része egy meleg gázzal működő jégmentesítő egység is, amely biztosítja a párátlanító megfelelő működését a megadott pártatartalom és hőmérséklet tartományban (lásd a műszaki adatok táblázatot).

▶▶2.1. HÚTÓKÖR

A berendezés R1234yf típusú hűtőközeggel működik. A hűtőkör a vonatkozó szabványok szerint lett kialakítva.

Tüzveszélyes anyagok jelentette ve-

Ez az egység hermetikusan zárt és R1234yf típusú fluortartalmú gázzal üzemel, amelynek globális felmelegedési potenciálja: GWP (R1234yf) = 4.

▶▶▶3. ELŐKÉSZÜLETEK

▶▶3.1. A CSOMAGOLÓANYAG ELTÁVOLÍTÁSA ÉS ÖSSZESZERELÉS

Távolítsa el a csomagolóanyagot, ügyelve arra, hogy a berendezés ne sérüljön. A csomagolóanyagokat (fa, műanyag, karton) adja át szelektív gyűjtő- és újrahasznosító vállalatoknak (kövesse az érvényben lévő helyi előírásokat).

⚠️ FIGYELEM: Szerelje össze a berendezést a modellnek megfelelően, szerelje fel az esetleges fogantyúkat, kereket és a csomagolásban található csavarokat (3. ÁBRA) még az üzembe helyezés előtt.

▶▶3.2. ÁTVIZSGÁLÁS

Minden berendezés összeszerelése (néhány alkatrész kivételével) és bekábelezése még a gyárban megtörténik. Az átvételekor vizsgálja át alaposan a berendezést ellenőrizve, hogy nem szenvedett-e sérüléseket a szállítás során, vagy nincsenek-e hiányzó alkatrészek.

A használat előtt különösen fontos ellenőrizni, hogy nincsenek-e horpadások a külső fém paneleken vagy a gyűjtőtartály számára kialakított házon. Azt is meg kell vizsgálni, hogy a tápvezeték, a csatlakozó és ezek szigetelései épek-e. Ha nem, a berendezést TILOS az elektromos háló-

zatra csatlakoztatni és bekapcsolni, el kell vinni a szervizközpontba.

▶▶3.3. ÜZEMI HATÁRÉRTÉKEK

FIGYELEM: A berendezés megfelelő működése akkor biztosítható, ha az üzem során nem lépi át az adattáblán szereplő határértékeket.

▶▶3.4. ELHELYEZÉS

Helyezze el a berendezést úgy, hogy biztosított legyen a megfelelő levegőellátás.

FIGYELEM: A berendezést állítsa olyan helyzetbe, ahol nem érintkezik vízzel.

▶▶3.5. ÜZEMI TERÜLET

Fontos, hogy a berendezés által kifújt meleg levegő ne ütközzön akadályokba. Ügyeljen arra, hogy a kifújt meleg levegőt a berendezés ne szívja viszsza, mert ez csökkentheti a berendezés teljesítményét, vagy akár teljes mértékben akadályozhatja is a normál működést.

FIGYELEM: A berendezést ne helyezze el olyan szük helyen, ami nem teszi lehetővé, hogy a berendezés által kifújt levegő megfelelően szétterjedjen a helyiségben.

⚠️ FIGYELEM: Ne támasszon illetve ne akasz-szon fel semmit az elülső panelre, mert ezzel károsíthatja a berendezést.

▶▶3.6. ÁLTALÁNOS MEGJEGYZÉSEK

⚠️ FIGYELEM: Az elektromos rendszer karban-tartásának megkezdése előtt húzza ki a csatlakozót a konnektorból.

⚠️ FIGYELEM: Ellenőrizze, hogy a tápfeszültség és frekvencia értéke megegyezik-e a párátlanító egység adattábláján feltüntetett feszültség és frekvencia értékekkel. A berendezés helyes működését a hozzá tartozó tápvezeték is biztosítja.

FIGYELEM: A földelés kötelező.

▶▶▶4. BEKAPCSOLÁS

▶▶4.1. A BEKAPCSOLÁST MEGELÓZŐ ELLENŐRZÉSEK

⚠️! FONTOS: Kettős feszültségű modellekben (...DV) ellenőrizze a feszültségmódosító kapcsolót (220-240V / 110-120V). Ha a beállított feszültség nem felel meg a hálózati feszültségnek, módosítani kell a kapcsoló helyzetét (4. ÁBRA). Csavarja le a fedélen található két rögzítő, csavart állítsa, át/nyomja meg a kapcsolót a megfelelő hálózati értékre, majd szerelje vissza a fedelet.

FIGYELEM: Ellenőrizze, hogy a tápvezeték helyesen van-e csatlakoztatva.

FIGYELEM: Az üzembe helyezés előtt ellenőrizze, hogy minden burkolati elem a helyén van-e, és rögzítve lett-e a megfelelő csavarokkal.

FIGYELEM: Ha a berendezést hosszabb ideig nem használja, húzza ki a csatlakozót a konnektorból.

▶▶4.2. VEZÉRLŐ

(5. ÁBRA)

A berendezés része egy LED-ekkel ellátott vezér- lő, amely a berendezés üzemi állapotát mutatja. A következőkben ismertetjük ezek jelentését.

VEZÉRLÓ:

LED:

▶ POWER LED: Ez a LED akkor világít, ha a be-rendezés feszültség alatt, de készenléti állapot-ban van (vagyis a kompresszor nem működik).

▶ ALARM LED: Ez a LED akkor gyullad ki, ha az egységen bekapcsolt egy hibajelzés. A hiba-üzenet a kijelzőn olvasható.

▶WORKING LED: Ez a LED akkor gyullad ki, ha a kompresszor üzemel. A LED villog, amikor a párátlanító az újraindításra várakozik, vagy jég- mentesítés van folyamatban. A LED kikapcsol, ha a berendezés „ON” állapotban összegyűjtö- te a kívánt mennyiségű nedvességet.

▶FULL LED: Ez a LED akkor világít, ha a kondenzvíz tartály megtelt, vagy a szivattyún hiba lépett fel.

GOMBOK:

▶ON/OFF: A párátlanító bekapcsolásához elegendő megnyomni az „ON/OFF” gombot. A berendezés megkezdi a működést a beállított

relatív páratartalom eléréséig. Amikor a páratartalom eléri a kért szintet, a berendezés készenléti (stand-by) állapotba kapcsol, és leáll, de nem kapcsol ki (a POWER LED továbbra is világít). Ha a helyiség páratartalma megemelkedik, és átlépi a korábban beállított célértéket, a párátlanító automatikusan visszakapcsol.

A berendezés kikapcsolásához nyomja meg az „ON/OFF” gombot (a berendezés a kikapcsolt állapotban is tovább mutatja a levegő relatív páratartalmát).

„-” / „+” (PÁRATARTALOM BEÁLLÍTÁS): A kívánt relativ páratartalom a „-” / „+” gombok megnyomásával állítható be. A kijelző villog, és megjeleníti a beállított új célértéket. Néhány másodperc elteltével a kijelző nem villog to-vább, és az új páratartalom célértéket az elektronika elmenti.

A berendezés a helyiség páratartalmától függetlenül is üzemeltethető. Nyomja meg a „-” gombot addig, amíg a kijelzön meg nem jelenik a „CONT” (FOLYAMATOS) felirat. Ennek beállítását követően a berendezés folyamatosan működik.

▶HOURS: A „HOURS” (ÓRÁK) gomb megnyomásával jeleníthető meg az üzemórák száma.

▶▶4.3. A LEFOLYÓCSŐ CSATLAKOZTA- TÁSA (Előkészítés)

(6. ÁBRA)

A berendezéshez egy lefolyócső is csatlakoztat- ható. A tartályon van egy 16 mm-es tömlőcsatlakozó.

▶▶4.4. A KONDENZVÍZ TARTÁLY CSAT- LAKOZTATÁSA (Opcionális)

Modelltől függően a berendezésen lehet egy előkészítés is a kondenzvíz szivattyú csatlakoztatásához.

A helyes csatlakoztatáshoz még a müveletek megkezdése előtt kapcsolja ki a berendezés tápellátását.

A kondenzvíz szivattyú megfelelő csatlakoztatásához lásd az opcionálisan rendelhető készlethez mellékelt kézikönyvet.

▶▶▶5. KARBANTARTÁS

▶▶5.1. A FELHASZNÁLÓ ÁLTAL ELVÉG-ZENDŐ ELLENŐRZÉSEK

(7. ÁBRA)

A felhasználó által egyetlen karbantartási művelet végezhető el, a légszűrő tisztítása, amelyre legalább havonta egyszer sort kell keríteni.

A tisztítás gyakorisága elsősorban attól függ, hogy mennyire poros az a helyiség, amelyben a berendezés üzemel.

FIGYELEM: A TISZTÍTÁSHOZ VEGYE KI A SZÜRÖT A BERENDEZÉSBÖL. HA A SZÜRÖ MÉG BE VAN SZERELVE A BERENDEZÉSBE, A TISZTÍTÁST MEGKEZDENI TILOS.

▶▶5.2. PÓTALKATRÉSZEK

Ha a szervizesek számára fenntartott karbantartási műveletek elvégzése során fény derül arra, szükség valamely alkatrész vagy alkatrészek cseréjére, a cseréhez kizárólag eredeti pótalkatrészek használhatók.

Szükség esetén a berendezés típusának és sorozatszámának megfelelő pótalkatrész listát a kereskedőjétől kérheti.

▶5.3. A BERENDEZÉS LESZERELÉSE

A berendezést folyamatos üzemre tervezték és építették. A berendezés bizonyos alkatrészeinek (ventilátor, kompresszor) élettartamát a karban-tartás minősége és gyakorisága is befolyásolja.

FIGYELEM: A berendezés környezetző anyagokat és alkatrészeket (elektrorendezéseket, hűtőközeget és olajokat) z. A berendezést a hasznos élettartama ütőberendezésekkel foglalkozó szakemell leszerelnie.

A berendezést a veszélyes anyagokat tartalmazó készülékek szelektív gyűjtésével és ártalmatlanításával foglalkozó központokban kell leadni. A rendszerben lévő hűtőközeget és kenőolajat az adott országban hatályos előírások szerint össze kell gyűjteni.

▶▶▶6. HIBAJELZÉSEK LISTÁJA

HIBAJELZÉS LEHETSÉGES OK LEHETSÉGES MEGOLDÁS
FULL + „FULL“ A tartály tele	van, vagynincs a helyén	A tartály kiürítését illetve behelyezését követően a hibajelzés automatikusan eltűnik
ALARM + „Lo t“ Az üzemi hő	mérséklet túlalacsony	A környezeti feltételek nem teszik lehetővé a működést
ALARM + „Prob“ A berendez	ésben lévőérzékelő meghibásodott. A berendezés ettől függetlenül tovább működik	Lépjen kapcsolatba a vevőszolgálattal
ALARM + „Pro3“ A szobahő	mérséklet érzékelő meghibásodott.A párátlanító készenlétiüzemmódba kapcsol	Lépjen kapcsolatba a vevőszolgálattal
ALARM + „dEFr“ A jégmente	sítő termosztát-ja meghibásodott.A párátlanító készenlétiüzemmódba kapcsol	Lépjen kapcsolatba a vevőszolgálattal
