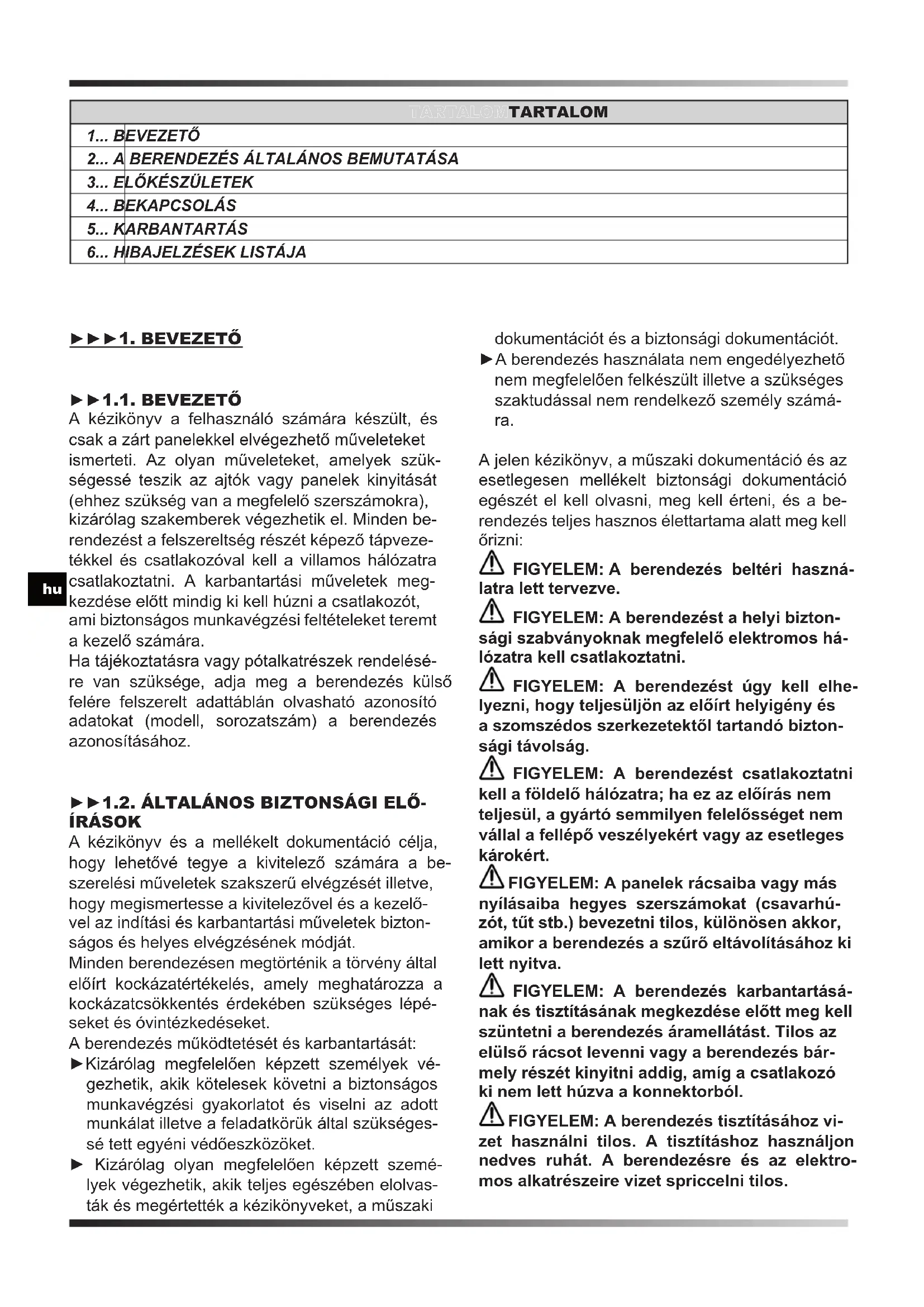

HASZNÁLATI ÚTMUTATÓ DH 62 Master

4... BEKAPCSOLÁS 5... KARBANTARTÁS

6... HIBAJELZÉSEK LISTÁJA

►►►1. BEVEZETŐ ►►1.1. BEVEZETŐ A kézikönyv a felhasználó számára készült, és csak a zárt panelekkel elvégezhető műveleteket ismerteti. Az olyan műveleteket, amelyek szük- ségessé teszik az ajtók vagy panelek kinyitását (ehhez szükség van a megfelelő szerszámokra), kizárólag szakemberek végezhetik el. Minden be- rendezést a felszereltség részét képező tápveze- tékkel és csatlakozóval kell a villamos hálózatra csatlakoztatni. A karbantartási műveletek meg- kezdése előtt mindig ki kell húzni a csatlakozót, ami biztonságos munkavégzési feltételeket teremt a kezelő számára. Ha tájékoztatásra vagy pótalkatrészek rendelésé- re van szüksége, adja meg a berendezés külső felére felszerelt adattáblán olvasható azonosító adatokat (modell, sorozatszám) a berendezés azonosításához.

►►1.2. ÁLTALÁNOS BIZTONSÁGI ELŐ-

ÍRÁSOK A kézikönyv és a mellékelt dokumentáció célja, hogy lehetővé tegye a kivitelező számára a be- szerelési műveletek szakszerű elvégzését illetve, hogy megismertesse a kivitelezővel és a kezelő- vel az indítási és karbantartási műveletek bizton- ságos és helyes elvégzésének módját. Minden berendezésen megtörténik a törvény által előírt kockázatértékelés, amely meghatározza a kockázatcsökkentés érdekében szükséges lépé- seket és óvintézkedéseket. A berendezés működtetését és karbantartását: ►Kizárólag megfelelően képzett személyek vé- gezhetik, akik kötelesek követni a biztonságos munkavégzési gyakorlatot és viselni az adott munkálat illetve a feladatkörük által szükséges- sé tett egyéni védőeszközöket. ► Kizárólag olyan megfelelően képzett szemé- lyek végezhetik, akik teljes egészében elolvas- ták és megértették a kézikönyveket, a műszaki dokumentációt és a biztonsági dokumentációt. ►A berendezés használata nem engedélyezhető nem megfelelően felkészült illetve a szükséges szaktudással nem rendelkező személy számá- ra. A jelen kézikönyv, a műszaki dokumentáció és az esetlegesen mellékelt biztonsági dokumentáció egészét el kell olvasni, meg kell érteni, és a be- rendezés teljes hasznos élettartama alatt meg kell őrizni: FIGYELEM: A berendezés beltéri haszná- latra lett tervezve. FIGYELEM: A berendezést a helyi bizton- sági szabványoknak megfelelő elektromos há- lózatra kell csatlakoztatni. FIGYELEM: A berendezést úgy kell elhe- lyezni, hogy teljesüljön az előírt helyigény és a szomszédos szerkezetektől tartandó bizton- sági távolság. FIGYELEM: A berendezést csatlakoztatni kell a földelő hálózatra; ha ez az előírás nem teljesül, a gyártó semmilyen felelősséget nem vállal a fellépő veszélyekért vagy az esetleges károkért. FIGYELEM: A panelek rácsaiba vagy más nyílásaiba hegyes szerszámokat (csavarhú- zót, tűt stb.) bevezetni tilos, különösen akkor, amikor a berendezés a szűrő eltávolításához ki lett nyitva. FIGYELEM: A berendezés karbantartásá- nak és tisztításának megkezdése előtt meg kell szüntetni a berendezés áramellátást. Tilos az elülső rácsot levenni vagy a berendezés bár- mely részét kinyitni addig, amíg a csatlakozó ki nem lett húzva a konnektorból. FIGYELEM: A berendezés tisztításához vi- zet használni tilos. A tisztításhoz használjon nedves ruhát. A berendezésre és az elektro- mos alkatrészeire vizet spriccelni tilos.en

A berendezést álló helyzetben kell tartani, így biztosítva, hogy a kondenzvíz ne folyhasson ki a gyűjtőtartályból. A berendezést tilos addig mozgat- ni, amíg csatlakoztatva van a konnektorba, mert a rezgések és mozgatás hatására a kondenzvíz ki- folyhat a gyűjtőtartályból és károsíthatja az elekt- romos rendszert. A berendezés mozgatásának megkezdése előtt ki kell önteni a kondenzvizet a tartályból, és MINDIG ki KELL húzni a csatlakozót a konnek- torból. Ha véletlenül víz kerül a berendezésre, a berendezést haladéktalanul ki kell kapcsolni, le kell választani az elektromos rendszerről, és legalább 8 órát kell várni a visszakapcsolás előtt. FIGYELEM: A berendezés fokozottan tűz- veszélyes R1234yf hűtőközeggel működik. A töltet mennyiségét a jelen kezelési és kar- bantartási útmutatóban közölt táblázat foglalja össze. Legyen körültekintő, mert a hűtőközeg szag- talan. A tisztítás vagy a jégmentesítés meggyorsítá- sára kizárólag a gyártó által ajánlott eszközök használhatók. A berendezést olyan helyiségben kell elhe- lyezni, ahol nincsenek folyamatosan üzemelő gyújtóforrások (pl. nyílt láng egy működő gáz- készülékben, vagy működő villany hősugár- zó). A berendezést megfúrni vagy elégetni tilos. ►►1.3. EGYÉNI VÉDŐESZKÖZÖK A berendezések használatához és karbantartá- sához a következő egyéni védőeszközök haszná- landók: RUHÁZAT: A berendezés karbantartását illetve a berendezésen szükséges egyéb beavat- kozást végző személynek munkavédelmi cipő viselése kötelező. Olyan helyiségekben, ahol a padló csúszós lehet, csúszásgátló talppal ellátott munkavédelmi cipő viselése szükséges. KESZTYŰ: A berendezés tisztításához és kar- bantartásához a megfelelő típusú munkavédelmi kesztyű viselése kötelező. A hűtőközeg feltöltési műveletekhez a fagyvédelmi sérülések ellen védő kesztyűt kell viselni. MASZK ÉS SZEMÜVEG: A tisztítási és kar- bantartási műveletekhez légzésvédő maszk és védőszemüveg viselése kötelező.

►►1.4. ÁLTALÁNOS BIZTONSÁGI ELŐ-

ÍRÁSOK A berendezésen a következő biztonsági jelzések szerepelnek, ezek mindegyike betartandó: Olvassa el a felhasználói kézikönyvet. Olvassa el a szervizeseknek szóló ké- zikönyvet. Áramütés veszélye. Tűzveszélyes anyagok jelentette veszély. FIGYELEM: A berendezésen lévő biztonsági jelzéseket eltávolítani szigorúan tilos.

►►►2. A BERENDEZÉS ÁLTALÁNOS

BEMUTATÁSA (1. ÁBRA) A párátlanító annak a helyiségnek a páratartalmát ellenőrzi, amelyben elhelyezésre kerül. Páramen- tesítési szakasz a hűtőkör tulajdonságait használ- ja ki. A működés azon a zikai elven alapul, hogy a levegőben lévő nedvesség hideg felületekkel érintkezve pára formájában kicsapódik. A berendezés felépítése a következő (2. ÁBRA): A berendezés beszívja a levegőt, amely a mos- ható szűrőn (1), a hideg hőcserélő csőkígyón (párologtató) (2), a meleg hőcserélő csőkígyón (kondenzátor) (3) és a ventilátoron (4) áthaladva leadja a nedvességet, majd távozik a környezetbe a rácson keresztül. A kondenzvíz a tartályban gyű- lik össze (5). Egy mikrokapcsoló leállítja a beren- dezést, ha a tartályban lévő víz elér egy bizonyos szintet. Egy vezérlő (6) ellenőrzi a berendezés he- lyes működését.en

A berendezés része egy meleg gázzal működő jégmentesítő egység is, amely biztosítja a párátla- nító megfelelő működését a megadott pártatarta- lom és hőmérséklet tartományban (lásd a műsza- ki adatok táblázatot).

A berendezés R1234yf típusú hűtőközeggel mű- ködik. A hűtőkör a vonatkozó szabványok szerint lett kialakítva. Tűzveszélyes anyagok jelentette ve- szély. Ez az egység hermetikusan zárt és R1234yf típu- sú uortartalmú gázzal üzemel, amelynek globális felmelegedési potenciálja: GWP (R1234yf) = 4.

LÍTÁSA ÉS ÖSSZESZERELÉS

Távolítsa el a csomagolóanyagot, ügyelve arra, hogy a berendezés ne sérüljön. A csomagoló- anyagokat (fa, műanyag, karton) adja át szelektív gyűjtő- és újrahasznosító vállalatoknak (kövesse az érvényben lévő helyi előírásokat). FIGYELEM: Szerelje össze a berendezést a modellnek megfelelően, szerelje fel az esetleges fogantyúkat, kereket és a csomagolásban találha- tó csavarokat (3. ÁBRA) még az üzembe helye- zés előtt.

Minden berendezés összeszerelése (néhány alkatrész kivételével) és bekábelezése még a gyárban megtörténik. Az átvételekor vizsgálja át alaposan a berendezést ellenőrizve, hogy nem szenvedett-e sérüléseket a szállítás során, vagy nincsenek-e hiányzó alkatrészek. A használat előtt különösen fontos ellenőrizni, hogy nincsenek-e horpadások a külső fém pane- leken vagy a gyűjtőtartály számára kialakított há- zon. Azt is meg kell vizsgálni, hogy a tápvezeték, a csatlakozó és ezek szigetelései épek-e. Ha nem, a berendezést TILOS az elektromos háló- zatra csatlakoztatni és bekapcsolni, el kell vinni a szervizközpontba.

►►3.3. ÜZEMI HATÁRÉRTÉKEK

FIGYELEM: A berendezés megfelelő műkö- dése akkor biztosítható, ha az üzem során nem lépi át az adattáblán szereplő határértékeket. ►►3.4. ELHELYEZÉS Helyezze el a berendezést úgy, hogy biztosított legyen a megfelelő levegőellátás. FIGYELEM: A berendezést állítsa olyan hely- zetbe, ahol nem érintkezik vízzel.

►►3.5. ÜZEMI TERÜLET

Fontos, hogy a berendezés által kifújt meleg leve- gő ne ütközzön akadályokba. Ügyeljen arra, hogy a kifújt meleg levegőt a berendezés ne szívja visz- sza, mert ez csökkentheti a berendezés teljesít- ményét, vagy akár teljes mértékben akadályoz- hatja is a normál működést. FIGYELEM: A berendezést ne helyezze el olyan szűk helyen, ami nem teszi lehetővé, hogy a berendezés által kifújt levegő megfelelően szét- terjedjen a helyiségben. FIGYELEM: Ne támasszon illetve ne akasz- szon fel semmit az elülső panelre, mert ezzel ká- rosíthatja a berendezést.

►►3.6. ÁLTALÁNOS MEGJEGYZÉSEK

FIGYELEM: Az elektromos rendszer karban- tartásának megkezdése előtt húzza ki a csatlako- zót a konnektorból. FIGYELEM: Ellenőrizze, hogy a tápfeszültség és frekvencia értéke megegyezik-e a párátlaní- tó egység adattábláján feltüntetett feszültség és frekvencia értékekkel. A berendezés helyes mű- ködését a hozzá tartozó tápvezeték is biztosítja. FIGYELEM: A földelés kötelező.en

FONTOS: Kettős feszültségű modellek- ben (...DV) ellenőrizze a feszültségmódosító kapcsolót (220-240V / 110-120V). Ha a beállított feszültség nem felel meg a hálózati feszültség- nek, módosítani kell a kapcsoló helyzetét (4. ÁBRA). Csavarja le a fedélen található két rög- zítő, csavart állítsa, át/nyomja meg a kapcso- lót a megfelelő hálózati értékre, majd szerelje vissza a fedelet. FIGYELEM: Ellenőrizze, hogy a tápveze- ték helyesen van-e csatlakoztatva. FIGYELEM: Az üzembe helyezés előtt ellenőrizze, hogy minden burkolati elem a helyén van-e, és rögzítve lett-e a megfelelő csavarokkal. FIGYELEM: Ha a berendezést hosszabb ideig nem használja, húzza ki a csatlakozót a kon- nektorból. ►►4.2. VEZÉRLŐ (5. ÁBRA) A berendezés része egy LED-ekkel ellátott vezér- lő, amely a berendezés üzemi állapotát mutatja. A következőkben ismertetjük ezek jelentését. VEZÉRLŐ: LED: ►POWER LED: Ez a LED akkor világít, ha a be- rendezés feszültség alatt, de készenléti állapot- ban van (vagyis a kompresszor nem működik). ►ALARM LED: Ez a LED akkor gyullad ki, ha az egységen bekapcsolt egy hibajelzés. A hiba- üzenet a kijelzőn olvasható. ►WORKING LED: Ez a LED akkor gyullad ki, ha a kompresszor üzemel. A LED villog, amikor a párátlanító az újraindításra várakozik, vagy jég- mentesítés van folyamatban. A LED kikapcsol, ha a berendezés „ON” állapotban összegyűjtöt- te a kívánt mennyiségű nedvességet. ►FULL LED: Ez a LED akkor világít, ha a kon- denzvíz tartály megtelt, vagy a szivattyún hiba lépett fel. GOMBOK: ►ON/OFF: A párátlanító bekapcsolásához ele- gendő megnyomni az „ON/OFF” gombot. A berendezés megkezdi a működést a beállított relatív páratartalom eléréséig. Amikor a pára- tartalom eléri a kért szintet, a berendezés ké- szenléti (stand-by) állapotba kapcsol, és leáll, de nem kapcsol ki (a POWER LED továbbra is világít). Ha a helyiség páratartalma megemel- kedik, és átlépi a korábban beállított célértéket, a párátlanító automatikusan visszakapcsol. A berendezés kikapcsolásához nyomja meg az „ON/OFF” gombot (a berendezés a kikapcsolt állapotban is tovább mutatja a levegő relatív pá- ratartalmát). ►„-” / „+” (PÁRATARTALOM BEÁLLÍTÁS): A kí- vánt relatív páratartalom a „-” / „+” gombok megnyomásával állítható be. A kijelző villog, és megjeleníti a beállított új célértéket. Néhány másodperc elteltével a kijelző nem villog to- vább, és az új páratartalom célértéket az elekt- ronika elmenti. A berendezés a helyiség páratartalmától füg- getlenül is üzemeltethető. Nyomja meg a „-” gombot addig, amíg a kijelzőn meg nem jelenik a „CONT” (FOLYAMATOS) felirat. Ennek be- állítását követően a berendezés folyamatosan működik. ►HOURS: A „HOURS” (ÓRÁK) gomb megnyo- másával jeleníthető meg az üzemórák száma.

►►4.3. A LEFOLYÓCSŐ CSATLAKOZTA-

TÁSA (Előkészítés) (6. ÁBRA) A berendezéshez egy lefolyócső is csatlakoztat- ható. A tartályon van egy 16 mm-es tömlőcsatla- kozó.

►►4.4. A KONDENZVÍZ TARTÁLY CSAT-

LAKOZTATÁSA (Opcionális) Modelltől függően a berendezésen lehet egy előkészítés is a kondenzvíz szivattyú csatlakozta- tásához. A helyes csatlakoztatáshoz még a műveletek megkezdése előtt kapcsolja ki a berendezés táp- ellátását. A kondenzvíz szivattyú megfelelő csatlakoztatá- sához lásd az opcionálisan rendelhető készlethez mellékelt kézikönyvet.en

(7. ÁBRA) A felhasználó által egyetlen karbantartási művelet végezhető el, a légszűrő tisztítása, amelyre leg- alább havonta egyszer sort kell keríteni. A tisztítás gyakorisága elsősorban attól függ, hogy mennyire poros az a helyiség, amelyben a beren- dezés üzemel. FIGYELEM: A TISZTÍTÁSHOZ VEGYE KI A SZŰ- RŐT A BERENDEZÉSBŐL. HA A SZŰRŐ MÉG BE VAN SZERELVE A BERENDEZÉSBE, A TISZ- TÍTÁST MEGKEZDENI TILOS.

►►5.2. PÓTALKATRÉSZEK

Ha a szervizesek számára fenntartott karbantar- tási műveletek elvégzése során fény derül arra, szükség valamely alkatrész vagy alkatrészek cse- réjére, a cseréhez kizárólag eredeti pótalkatré- szek használhatók. Szükség esetén a berendezés típusának és so- rozatszámának megfelelő pótalkatrész listát a ke- reskedőjétől kérheti.

►►5.3. A BERENDEZÉS LESZERELÉSE

A berendezést folyamatos üzemre tervezték és építették. A berendezés bizonyos alkatrészeinek (ventilátor, kompresszor) élettartamát a karban- tartás minősége és gyakorisága is befolyásolja. FIGYELEM: A berendezés környezet- szennyező anyagokat és alkatrészeket (elektro- mos berendezéseket, hűtőközeget és olajokat) tartalmaz. A berendezést a hasznos élettartama végén hűtőberendezésekkel foglalkozó szakem- bernek kell leszerelnie. A berendezést a veszélyes anyagokat tartalmazó készülékek szelektív gyűjtésével és ártalmatla- nításával foglalkozó központokban kell leadni. A rendszerben lévő hűtőközeget és kenőolajat az adott országban hatályos előírások szerint össze kell gyűjteni.en

HIBAJELZÉS LEHETSÉGES OK LEHETSÉGES MEGOLDÁS FULL + „FULL“ A tartály tele van, vagy nincs a helyén A tartály kiürítését illetve behelyezését köve- tően a hibajelzés automatikusan eltűnik ALARM + „Lo t“ Az üzemi hőmérséklet túl alacsony A környezeti feltételek nem teszik lehetővé a működést ALARM + „Prob“ A berendezésben lévő érzékelő meghibásodott. A berendezés ettől függetle- nül tovább működik Lépjen kapcsolatba a vevőszolgálattal ALARM + „Pro3“ A szobahőmérséklet érzé- kelő meghibásodott. A párátlanító készenléti üzemmódba kapcsol Lépjen kapcsolatba a vevőszolgálattal ALARM + „dEFr“ A jégmentesítő termosztát- ja meghibásodott. A párátlanító készenléti üzemmódba kapcsol Lépjen kapcsolatba a vevőszolgálattalen
