BRUGSANVISNING DH 62 Master

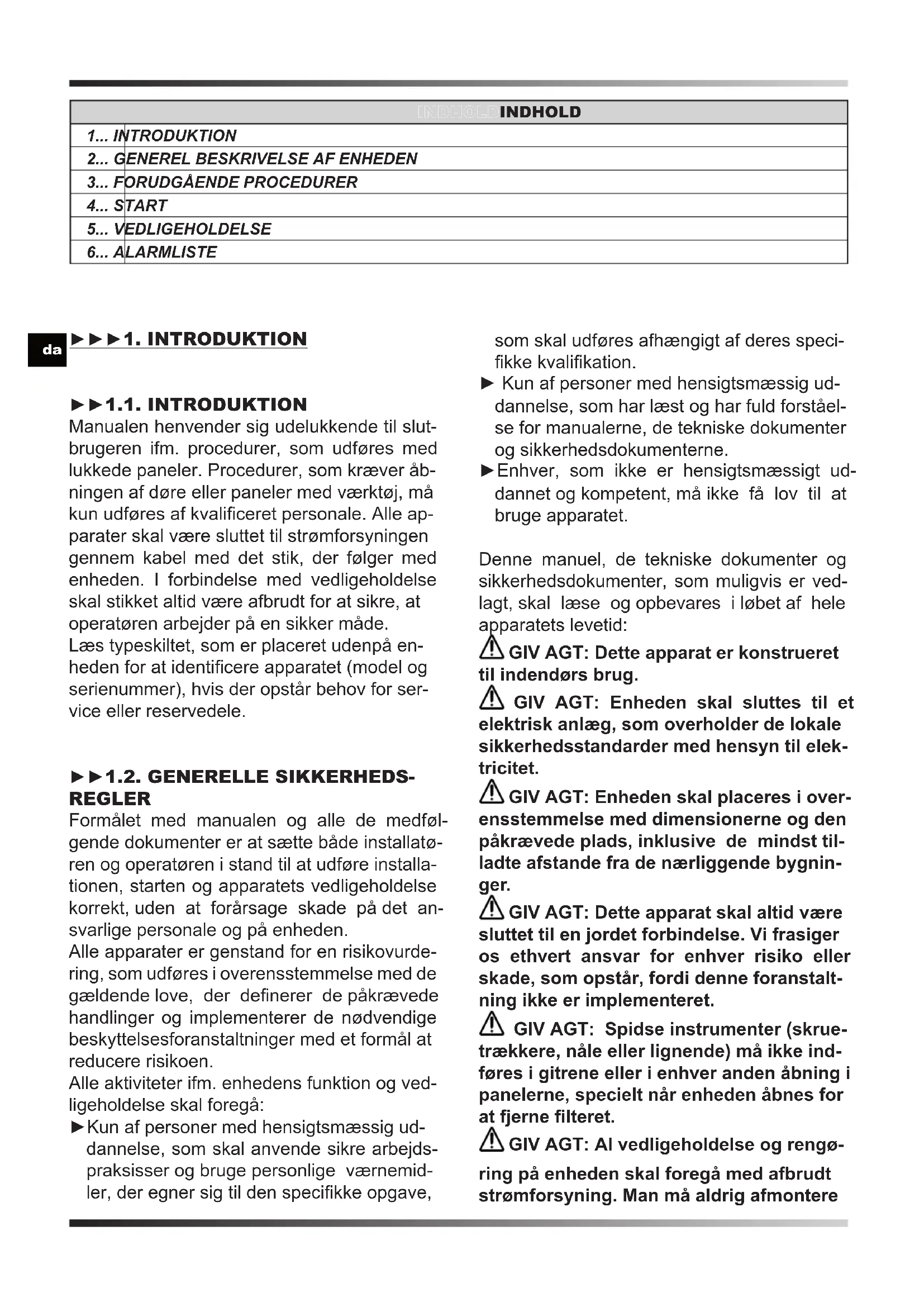

4... START 5... VEDLIGEHOLDELSE 6... ALARMLISTE ►►►1. INTRODUKTION ►►1.1. INTRODUKTION Manualen henvender sig udelukkende til slut- brugeren ifm. procedurer, som udføres med lukkede paneler. Procedurer, som kræver åb- ningen af døre eller paneler med værktøj, må kun udføres af kvaliceret personale. Alle ap- parater skal være sluttet til strømforsyningen gennem kabel med det stik, der følger med enheden. I forbindelse med vedligeholdelse skal stikket altid være afbrudt for at sikre, at operatøren arbejder på en sikker måde. Læs typeskiltet, som er placeret udenpå en- heden for at identicere apparatet (model og serienummer), hvis der opstår behov for ser- vice eller reservedele. ►►1.2. GENERELLE SIKKERHEDS- REGLER Formålet med manualen og alle de medføl- gende dokumenter er at sætte både installatø- ren og operatøren i stand til at udføre installa- tionen, starten og apparatets vedligeholdelse korrekt, uden at forårsage skade på det an- svarlige personale og på enheden. Alle apparater er genstand for en risikovurde- ring, som udføres i overensstemmelse med de gældende love, der denerer de påkrævede handlinger og implementerer de nødvendige beskyttelsesforanstaltninger med et formål at reducere risikoen. Alle aktiviteter ifm. enhedens funktion og ved- ligeholdelse skal foregå: ►Kun af personer med hensigtsmæssig ud- dannelse, som skal anvende sikre arbejds- praksisser og bruge personlige værnemid- ler, der egner sig til den specikke opgave, som skal udføres afhængigt af deres speci- kke kvalikation. ► Kun af personer med hensigtsmæssig ud- dannelse, som har læst og har fuld forståel- se for manualerne, de tekniske dokumenter og sikkerhedsdokumenterne. ►Enhver, som ikke er hensigtsmæssigt ud- dannet og kompetent, må ikke få lov til at bruge apparatet. Denne manuel, de tekniske dokumenter og sikkerhedsdokumenter, som muligvis er ved- lagt, skal læse og opbevares i løbet af hele apparatets levetid: GIV AGT: Dette apparat er konstrueret til indendørs brug. GIV AGT: Enheden skal sluttes til et elektrisk anlæg, som overholder de lokale sikkerhedsstandarder med hensyn til elek- tricitet. GIV AGT: Enheden skal placeres i over- ensstemmelse med dimensionerne og den påkrævede plads, inklusive de mindst til- ladte afstande fra de nærliggende bygnin- ger. GIV AGT: Dette apparat skal altid være sluttet til en jordet forbindelse. Vi frasiger os ethvert ansvar for enhver risiko eller skade, som opstår, fordi denne foranstalt- ning ikke er implementeret. GIV AGT: Spidse instrumenter (skrue- trækkere, nåle eller lignende) må ikke ind- føres i gitrene eller i enhver anden åbning i panelerne, specielt når enheden åbnes for at fjerne lteret. GIV AGT: Al vedligeholdelse og rengø- ring på enheden skal foregå med afbrudt strømforsyning. Man må aldrig afmontereen

forreste gitter eller åbne nogen del af en- heden, før stikket er trukket ud af stikkon- takten. GIV AGT: Enheden må ikke rengøres med vand. Brug en fugtig klude til at ren- gøre enheden. Man må aldrig sprøjte vand på enheden og dens elektriske komponen- ter. Apparatet skal altid holdes lodret for at fore- bygge utilsigtet udsivning af kondens (vand) fra den relevante beholder. Det er strengt for- budt at ytte apparatet, når det er sluttet til strømforsyningen, da de medfølgende vibra- tioner og bevægelser muligvis kan forårsage udsivning af kondens fra den relevante behol- der med fare for de elektriske komponenter. Enheden må kun yttes efter kondensbe- holderen er blevet tømt, og under alle om- stændigheder skal man ALTID trække stik- kontakten ud, før apparatet yttes. Hvis det ved et uheld spildes vand på appara- tet, skal enheden straks slukkes og dets strømforsyning afbrydes, og kan ikke tæn- des før der er gået otte timer. GIV AGT: Apparatet indeholder køle- midlet R1234yf: denne gas er antændelig. Påfyldningsmængden angives i datatabel- len i denne instruktionsvejledning. Vær forsigtig, kølemidlet er uden lugt. Anvend ikke metoder til fremskyndelse af afrimningsprocessen eller til rengøring, der ikke er anbefalet af producenten. Apparatet skal anbringes i et rum, der ikke har antændelseskilder, der er tændt kon- stant (f.eks. åben ild i et tændt gasapparat eller et tændt elektrisk varmeapparat). Man må ikke bore hul i eller brænde appa- ratet.

►►1.3. PERSONLIGE VÆRNEMID-

LER Brug de nedenstående personlige værnemid- ler til brug og vedligeholdelse af enheden: BEKLÆDNING: Personale der udfører vedligeholdelse og arbejder på enheden skal bruge sikkerhedsfodtøj med skridsikker sål i omgivelser med glatte gulve. HANDSKER: Man skal bruge hensigts- mæssige handsker under rengøring og vedli- geholdelse. I tilfælde af kølemiddel er det på- budt at bruge hensigtsmæssige handsker for at forebygge risikoen for frostskade. MASKE OG BRILLER: Man skal bruge masker til beskyttelse af luftvejene og briller til beskyttelse af øjnene under rengøring og vedligeholdelse. ►►1.4. GENERELLE SIKKERHEDS- REGLER Enheden omfatter nedenstående sikkerheds- skilte, som skal overholdes: Læs brugervejledningen. Læs den tekniske vejledning. Fare for elektrisk stød. Fare antændeligt materiale. GIV AGT: Det er strengt forbudt at fjerne enhedens sikkerhedsskilte.

►►►2. GENEREL BESKRIVELSE AF

ENHEDEN (FIG. 1) A󰀨ugteren er et apparat, som egner sig til at kontrollere fugtigheden i rummet, hvor den er tilkoblet. A󰀨ugtningsfasen anvender en køle- cyklus, som baseres på det fysiske princip,en

hvor luften berører en kold overade, og gør den våd ved at fugte den i form af dråber fra kondens. Apparatet består af følgende (FIG. 2): Luften indsuges fra apparatet gennem det vaskbare lter (1), den kolde vikle i aluminium (fordamper) (2), varmeveksleren (kondensa- tor) (3) og ventilatoren (4), og endelig udsuges den a󰀨ugtede luft og sendes ud til omgivelser- ne gennem gitteret. Det kondenserede vand opsamles i beholderen (5). En mikroafbryder stopper apparatet, når vandet i beholderen når et bestemt niveau. Et elektronisk kort (6) styrer apparatets korrekte funktion. Dette apparat er udstyret med en afrimnings- anordning med varm gas, som sikrer a󰀨ugte- rens korrekte funktion inden for temperatur- og fugtighedsintervallerne, der speciceres i tabellen over tekniske data.

Kølemidlet, som bruges i disse enheder, er R1234yf. Kølekredsløbet er fremstillet i over- ensstemmelse med de gældende love. Fare antændeligt materiale. Denne enhed er hermetisk forseglet og in- deholder uorholdig gas R1234yf GWP (R1234yf) = 4.

OG SAMLING Fjern emballagen, og vær opmærksom på ikke at beskadige enheden. Bortskaf embal- lagen (træ, plastik, pap) ved at sende dem til opsamlingscentrene eller specialiserede gen- brugsvirksomheder (man skal overholde de gældende lokale love). GIV AGT: Afhængigt af modellen samles apparatet med eventuelle håndtag, hjul og alle de tilhørende bolte og møtrikker (FIG. 3), in- deholdt i emballagen, før idriftsætningen. ►►3.2. INSPEKTION Alle enhederne er samlet og udstyres med kabler på fabrikken (med undtagelse af en- kelte komponenter). Når enheden modtages, skal den straks efterses grundigt, og man skal kontrollere, at den ikke har været udsat for skade under transporten, og at der ikke mang- ler dele. Før brug skal man især kontrollere, at der ikke ndes buler på de eksterne metalpaneler, heriblandt dem til beholderens rum. Man skal desuden kontrollere, at kablet, stikket og de relative isoleringer er intakte. I modsat tilfælde ER DET FORBUDT at tilslutte og starte en- heden, som skal sendes til et autoriseret ser- vicecenter. ►►3.3. DRIFTSGRÆNSER GIV AGT: Vi anbefaler at betjene enhe- den inden for de grænser, som angives på tabellen over tekniske data for at sikre, at apparatet fungerer korrekt. ►►3.4. PLACERING Placer apparatet, så en hensigtsmæssig luft- strøm kan garanteres. GIV AGT: Sørg for, at apparatet er placeret på en måde, der undgår kontakt med vand. ►►3.5. SERVICEOMRÅDE Deb varme luft, som udsendes af ventilatoren, må ikke støde på forhindringer. Undgå fæno- mener med recirkulation af varm luft mellem indsugning og tilførsel for at forebygge reduk- tion af enhedens ydeevne eller endda afbry- delse af den normale drift. GIV AGT: Apparatet må ikke placeres i trange omgivelser, som ikke tillader en hen- sigtsmæssig spredning i rummet af luften fra gitteret til luftens udgang.en

GIV AGT: Man må ikke læne eller hænge genstande på frontpanelet. Det kan forårsage skader på enheden. ►►3.6. GENERELLE OPLYSNINGER GIV AGT: Før al vedligeholdelse på den elektriske del, skal stikket trækkes ud af stik- kontakten. GIV AGT: Kontrollér, at forsyningsspæn- dingen svarer til enhedens driftsdata (spæn- ding og frekvens), som angives på typeskiltet til a󰀨ugteren. Apparatet er udstyret med en forsyningskabel til den korrekte drift. GIV AGT: Jordforbindelsen er obligatorisk. ►►►4. START

►►4.1. FORUDGÅENDE KONTROL-

LER VIGTIGT: I modellerne med dob- belt spænding (...DV) skal spændingsvæl- gerens placering kontrolleres (220-240V / 110-120V). Hvis den spænding, der er ind- stillet, ikke svarer til den, der leveres fra nettet, er det nødvendigt at gribe ind for at tilpasse spændingen (FIG. 4). Skru de to fæsteskruer af låget, yt/skub vælgeren, så den svarer til den spænding, der leveres og sæt låget fast igen. GIV AGT: Kontrollér, at forsynings- kablet er tilsluttet korrekt. GIV AGT: Før idriftsætningen skal man kontrollere, at alle afdækningspanelerne sid- der korrekt, og er fastgjort med fæsteskruer. GIV AGT: Hvis apparatet ikke bruges over en længere periode, skal stikkontakten altid være trukket ud. ►►4.2. KONTROLPANEL (FIG. 5) Enhederne er udstyret med et oplyst signalpa- nel, som angiver enhedens driftstilstand. Nedenfor ndes en kort beskrivelse af deres betydning. KONTROLPANEL: LED: ►POWER LED: Denne lysdiode er tændt, hvis enhedens tilstand er “ON”, men i stand- by (dvs. kompressoren er slukket). ►ALARM LED: Denne lysdiode er tændt, når enheden har udløst alarm. Displayet vises fejlmeddelelsen. ►WORKING LED: Denne lysdiode er tændt, når kompressoren er i drift. Lysdioden blin- ker, når a󰀨ugteren afventer genstart eller er i afrimning. Lysdioden slukker, når den på- krævede fugtighedsmængde nås i tilstan- den “ON”. ►FULL LED: Denne lysdiode er tændt, når kondensbeholderen er fuld, eller pumpen har udløst alarm. TRYKKNAPPER: ►ON/OFF: Man skal blot trykke på knappen “ON/OFF” for at tænde a󰀨ugteren. Afhæn- gigt af den relative indstillede fugtighed be- gynder enheden at arbejde. Når omgivelser- nes fugtighed når det påkrævede niveau, går apparatet i standby, og enheden stand- ser, men forbliver i tilstanden “ON” (POWER LED tændt). Hvis omgivelsernes fugtighed øges, og overskrider det set point, der blev indstillet forinden, starter a󰀨ugteren igen. Tryk på knappen “ON/OFF” for at slukke ap- paratet (med slukket apparat, angiver dis- playet fortsat den relative fugtighed i rum- met). ►“-” / “+” (SET FUGTIGHED): Tryk på knap- perne “-” / “+” for at indstille den relative på- krævede fugtighed. Displayet begynder at blinke, og viser det nye set point som refe- rence. Efter få sekunder holder displayet op med at blinke, og det nye set point for fug- tighed er blevet registreret af elektronikken. Apparatet kan betjenes uafhængigt af fug- tighedsgraden i rummet. Tryk på knappen “-”, indtil meddelelsen “CONT” vises på dis- playet. Apparatet fungerer konstant. ►HOURS: Man kan vises apparatets driftsti- mer ved tryk på knappen “HOURS”.en

(Klargøring) (FIG. 6) Man kan slutte et drænrør til apparatet. På tanken ndes der slangeforskruning i gummi med en diameter på 16 mm.

►►4.4. TILSLUTNING AF KON-

DENSPUMPEN (Ekstraudstyr) Afhængigt af modellen kan apparatet være udstyret med klargøring til at tilslutte pumpen til dræn af kondens. Afbryd strømforsyningen, før du udfører en- hver procedure for at sikre en korrekt tilslut- ning. Henvis til den tekniske vejledning i sættet med ekstraudstyr for korrekt installation af kon- denspumpen. ►►►5. VEDLIGEHOLDELSE

(FIG. 7) Den eneste vedligeholdelse, som brugeren er ansvarlig for, er rengøringen af luftlteret, der skal udføres mindst én gang om måneden. Rengøringens hyppighed skal øges afhæn- gigt af støvmængden i apparatets driftsomgi- velser. GIV AGT: AFMONTÉR FILTERET FRA APPA- RATET FOR AT UDFØRE RENGØRINGEN. DET ER FORBUDT AT RENGØRE MED IN- STALLERET FILTER. ►►5.2. RESERVEDELE Hvis det viser sig nødvendigt at udskifte en el- ler ere dele i løber af specialoperatørernes vedligeholdelse, må det udelukkende foregå ved at bruge originale reservedele. Hvis det viser sig nødvendigt at anmode din forhandler om “liste over reservedele”, skal du specicere enhedens model og serienummer.

►►5.3. ADSKILLELSE AF ENHEDEN

Enheden er blevet udtænkt og konstrueret til at sikre en løbende drift. Holdbarheden af nogle komponenter, som f.eks. ventilatoren og kompressoren, afhænger af deres vedligehol- delse. GIV AGT: Enheden indeholder stof- fer og komponenter, som er farlige for miljøet (elektroniske komponenter, kølegasser og oli- er). Hvis enheden adskilles efter endt levetid, skal det udføres af specialiserede køletekni- kere. Enheden skal aeveres hos centre, som spe- cialiserer sig i indsamling og bortska󰀨else af apparatet indeholdende farlige sto󰀨er. Køle- væsken og smøreolien i kredsløbet skal gen- vindes i henhold til dit lands gældende love.en

FULL + “FULL“ Fuld beholder eller ikke til stede Alarmen nulstilles automatisk ved at tømme eller indsætte beholderen ALARM + “Lo t“ Omgivelsestemperatur for lav Omgivelsernes temperaturforhold ikke egnede til drift ALARM + “Prob“ Fejlfunktion fugtigheds- sonde. Under alle om- stændigheder fungerer enheden fortsat Kontakt autoriseret servicecenter ALARM + “Pro3“ Fejlfunktion i omgivelser- nes temperatursonde. A󰀨ugteren går i standby Kontakt autoriseret servicecenter ALARM + “dEFr“ Fejlfunktion i afrimnings- termostaten. A󰀨ugteren går i standby Kontakt autoriseret servicecenteren
