NAUDOJIMO INSTRUKCIJA DH 26 Master

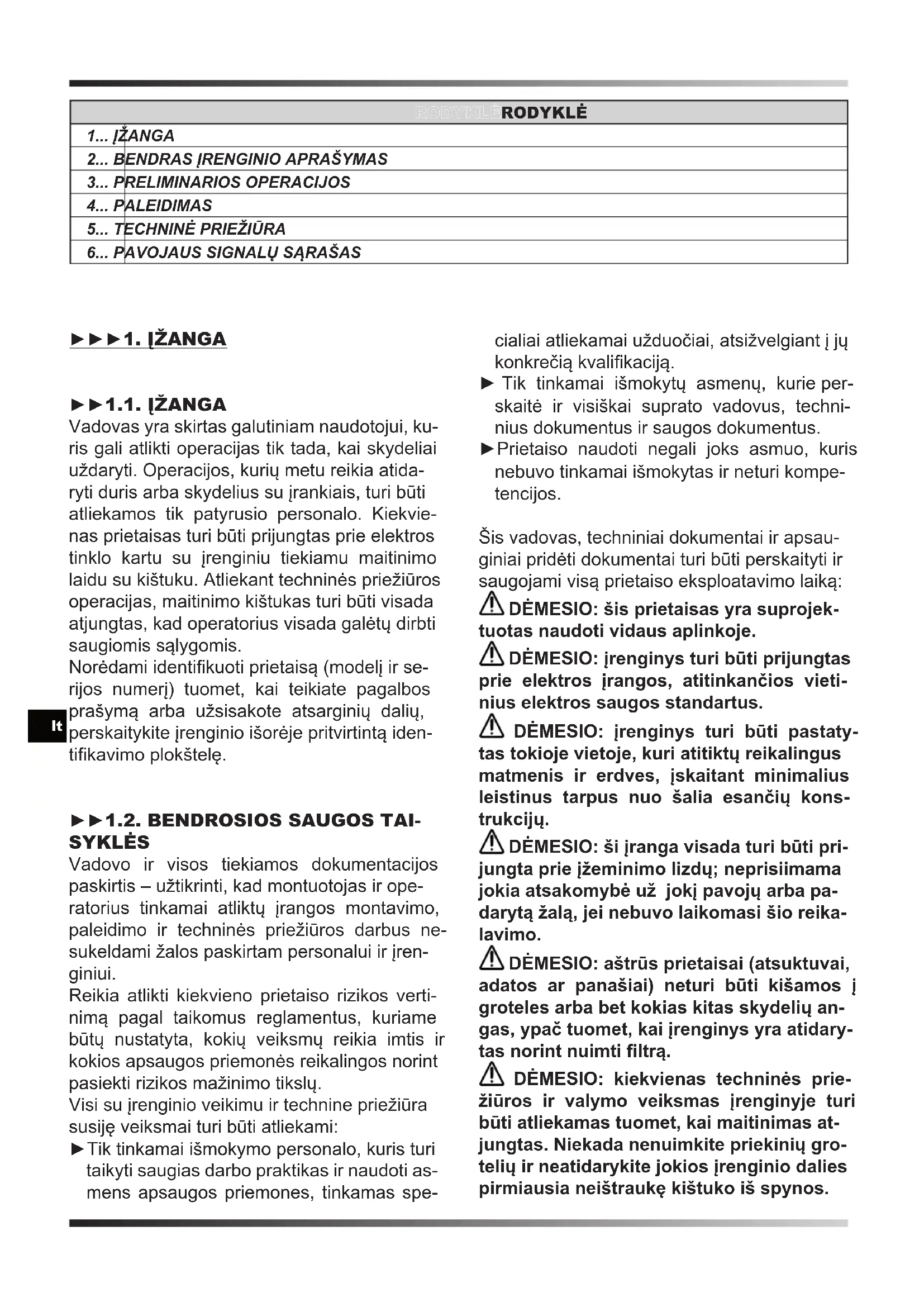

►►►1. ĮŽANGA ►►1.1. ĮŽANGA Vadovas yra skirtas galutiniam naudotojui, ku- ris gali atlikti operacijas tik tada, kai skydeliai uždaryti. Operacijos, kurių metu reikia atida- ryti duris arba skydelius su įrankiais, turi būti atliekamos tik patyrusio personalo. Kiekvie- nas prietaisas turi būti prijungtas prie elektros tinklo kartu su įrenginiu tiekiamu maitinimo laidu su kištuku. Atliekant techninės priežiūros operacijas, maitinimo kištukas turi būti visada atjungtas, kad operatorius visada galėtų dirbti saugiomis sąlygomis. Norėdami identikuoti prietaisą (modelį ir se- rijos numerį) tuomet, kai teikiate pagalbos prašymą arba užsisakote atsarginių dalių, perskaitykite įrenginio išorėje pritvirtintą iden- tikavimo plokštelę.

►►1.2. BENDROSIOS SAUGOS TAI-

SYKLĖS Vadovo ir visos tiekiamos dokumentacijos paskirtis – užtikrinti, kad montuotojas ir ope- ratorius tinkamai atliktų įrangos montavimo, paleidimo ir techninės priežiūros darbus ne- sukeldami žalos paskirtam personalui ir įren- giniui. Reikia atlikti kiekvieno prietaiso rizikos verti- nimą pagal taikomus reglamentus, kuriame būtų nustatyta, kokių veiksmų reikia imtis ir kokios apsaugos priemonės reikalingos norint pasiekti rizikos mažinimo tikslų. Visi su įrenginio veikimu ir technine priežiūra susiję veiksmai turi būti atliekami: ►Tik tinkamai išmokymo personalo, kuris turi taikyti saugias darbo praktikas ir naudoti as- mens apsaugos priemones, tinkamas spe- cialiai atliekamai užduočiai, atsižvelgiant į jų konkrečią kvalikaciją. ► Tik tinkamai išmokytų asmenų, kurie per- skaitė ir visiškai suprato vadovus, techni- nius dokumentus ir saugos dokumentus. ►Prietaiso naudoti negali joks asmuo, kuris nebuvo tinkamai išmokytas ir neturi kompe- tencijos. Šis vadovas, techniniai dokumentai ir apsau- giniai pridėti dokumentai turi būti perskaityti ir saugojami visą prietaiso eksploatavimo laiką: DĖMESIO: šis prietaisas yra suprojek- tuotas naudoti vidaus aplinkoje. DĖMESIO: įrenginys turi būti prijungtas prie elektros įrangos, atitinkančios vieti- nius elektros saugos standartus. DĖMESIO: įrenginys turi būti pastaty- tas tokioje vietoje, kuri atitiktų reikalingus matmenis ir erdves, įskaitant minimalius leistinus tarpus nuo šalia esančių kons- trukcijų. DĖMESIO: ši įranga visada turi būti pri- jungta prie įžeminimo lizdų; neprisiimama jokia atsakomybė už jokį pavojų arba pa- darytą žalą, jei nebuvo laikomasi šio reika- lavimo. DĖMESIO: aštrūs prietaisai (atsuktuvai, adatos ar panašiai) neturi būti kišamos į groteles arba bet kokias kitas skydelių an- gas, ypač tuomet, kai įrenginys yra atidary- tas norint nuimti ltrą. DĖMESIO: kiekvienas techninės prie- žiūros ir valymo veiksmas įrenginyje turi būti atliekamas tuomet, kai maitinimas at- jungtas. Niekada nenuimkite priekinių gro- telių ir neatidarykite jokios įrenginio dalies pirmiausia neištraukę kištuko iš spynos.en

DĖMESIO: įrenginys neturi būti valo- mas naudojant vandenį. Norėdami nuvalyti įrenginį naudokite drėgną šluostę. Niekada nepurkškite vandens į įrenginį ir į jo elek- trines dalis. Įranga visada turi būti laikoma vertikalioje pa- dėtyje, kad netyčia iš specialios talpyklos ne- ištekėtų kondensatas (vanduo). Griežtai drau- džiama judinti įrangą tuomet, kai ji prijungta prie elektros lizdo, nes dėl susijusio vibravimo ir judesių gali iš specialios talpyklos ištekėti kondensatas ir pakenkti elektrinėms dalims. Įrenginys gali būti gabenamas tik ištušti- nus kondensato baką ir, bet kokiu atveju, prieš keliant prietaisą, VISADA REIKIA iš elektros lizdo ištraukti kištuką. Jei ant prie- taiso netyčia išsipylė vandens, įrenginys turi būti nedelsiant išjungtas ir atjungtas nuo elektros tinklo ir jį galima vėl įjungti ne anksčiau, kaip praėjus aštuonioms va- landoms. DĖMESIO: įrangoje yra aušinimo skys- čio R1234yf: šios dujos yra degios. Įpiltas kiekis yra nurodytas šio naudojimo vadovo duomenų lentelėje. Atkreipkite dėmesį, nes aušinimo skystis yra bekvapis. Nenaudokite priemonių atitirpinimo proce- sui pagreitinti arba valymui, jei jos nėra re- komenduojamos gamintojo. Prietaisas turi būti pastatytas kambaryje, kur nėra nuolat veikiančių užsidegimo šal- tinių (pavyzdžiui, atviros liepsnos, veikian- čio dujinio prietaiso arba veikiančio elek- trinio šildytuvo). Negręžkite ir nedeginkite prietaiso.

►►1.3. ASMENINĖS APSAUGOS

PRIEMONĖS Atlikdami įrenginio eksploatavimo ir techninės priežiūros operacijas, naudokite toliau nurody- tas asmeninės apsaugos priemones: DRABUŽIAI Techninę priežiūrą atliekan- tis arba su įrenginiu dirbantis asmuo privalo mūvėti apsauginius batus neslystančiu padu aplinkoje, kur grindys yra slidžios. PIRŠTINĖS Atliekant valymo arba tech- ninės priežiūros operacijas, reikia mūvėti tin- kamas pirštines. Jei pilamos aušinimo dujos, privaloma mūvėti tinkamas pirštines, kad būtų išvengta nušalimo rizikos. KAUKĖ IR AKINIAI: atliekant valymo ir techninės priežiūros operacijas, reikia mūvė- ti kaukes, skirtas kvėpavimo takų apsaugai ir akinius akių apsaugai.

►►1.4. BENDROSIOS SAUGOS TAI-

SYKLĖS Įrenginyje pateikiami toliau nurodyti saugos ženklai, kurių privaloma laikytis: Skaitykite naudotojo vadovą. Perskaitykite techninį vadovą. Elektros smūgio pavojus. Degios medžiagos pavojus. DĖMESIO: griežtai draudžiama pašalinti įrenginiuose esančius saugos ženklus.

►►►2. BENDRAS ĮRENGINIO APRA-

ŠYMAS (1 PAV.) Sausintuvas yra prietaisas, skirtas aplinkos, kurioje yra, drėgmei kontroliuoti. Drėkinimo etape naudojamas aušinimo ciklas, kuris pa-en

remtas zikiniu principu, pagal kurį orui susi- lietus su sausu paviršiumi, jį sudrėkina ir išski- ria drėgmę kondensato lašeliais. Prietaiso sudėtis yra tokia (2 PAV.): oras siurbiamas prietaisu, juda pro plaunamą ltrą (1), šaltą aliumininę gyvatėlę (garintuvą) (2), karštą šilumokaitį (kondensatorių) (3), ventiliatorių (4) ir galiausiai išsausintas oras išteka bei vėl patenka į aplinką tekėdamas pro groteles. Kondensacijos vanduo surenkamas bakelyje (5). Mikrojungiklis sustabdo prietai- są vandeniui bakelyje pasiekus tam tikrą lygį. Elektrinė plokštė (6) valdo tinkamą prietaiso veikimą. Šis prietaisas turi atitirpinimo įtaisą su karšto- mis dujomis, kuris užtikrina tinkamą sausin- tuvo veikimą neviršijant techninių duomenų lentelėje nurodyto temperatūros intervalo ir drėgmės.

►►2.1. AUŠINIMO KONTŪRAS

Šiuose įrenginiuose naudojamos aušinimo dujos R1234yf. Aušinimo kontūras yra įreng- tas pagal taikomus standartus. Degios medžiagos pavojus. Šis įrenginys yra hermetiškai uždarytas ir jame yra uorintų dujų R1234yf GWP (R1234yf) =

SURINKIMAS Nuimkite pakuotę stengdamiesi nepažeis- ti įrenginio. Šalinkite pakavimo medžiagas (medį, plastiką, kartoną) pristatydami juos į specializuotus surinkimo arba perdirbimo cen- trus (laikykitės vietinių galiojančių įstatymų). DĖMESIO: prieš paleisdami veikti, atsi- žvelgdami į modelį, surinkite prietaisą su ran- kenomis, ratais ir visais jų varžtais (3 PAV.), esančiais pakuotės viduje. ►►3.2. PATIKRA Visi įrenginiai turi būti surinkti ir prijungti gamykloje (išskyrus kai kuriuos komponen- tus). Gavus įrenginį jį reikia iš karto ir kruopš- čiai patikrinti įsitikinant, kad nepatyrė žalos gabenant arba netrūksta jokių dalių. Prieš naudodami ypač patikrinkite, ar nėra dėmių ant išorinių metalinių skydelių, įskaitant ir bako skyrių. Be to, patikrinkite, ar laidas, kiš- tukas ir įvairios izoliacijos medžiagos yra svei- kos. Priešingu atveju, DRAUDŽIAMA prijungti ir paleisti įrenginį ir jis turi būti išsiųstas į įga- liotą pagalbos centrą. ►►3.3. VEIKIMO APRIBOJIMAI DĖMESIO: kad užtikrintumėte tinkamą prietaiso veikimą, rekomenduojame pa- leisti įrenginį veikti neviršijant techninių duomenų lentelėje pateiktų ribų. ►►3.4. PASTATYMAS Išdėstykite prietaisą taip, kad užtikrintumėte tinkamą oro srautą. DĖMESIO: įsitikinkite, kad prietaisas yra pastatytas taip, kad būtų išvengta sąlyčio su vandeniu. ►►3.5. DARBO ZONA Iš ventiliatoriaus išmetamas karštas oras ne- gali susidurti su kliūtimis. Venkite karšto oro pakartotinės cirkuliacijos tarp ištraukimo ir tie- kimo srities, nes gali pablogėti įrenginio eks- ploatacinės savybės ir gali būti sutrikdytas įprastas veikimas. DĖMESIO: įranga neturi būti statoma ankštoje vietoje, kurioje nebūtų galima tinka- mai paskirstyti iš oro išėjimo grotelių atitekan- čio oro. DĖMESIO: nedėkite ir nekabinkite objektų už priekinio skydelio, nes galite sugadinti įren- ginį.en

►►3.6. BENDRA INFORMACIJA DĖMESIO: prieš kiekvieną elektrinės da- lies techninės priežiūros darbą reikia iš elek- tros lizdo išjungti maitinimo kištuką. DĖMESIO: patikrinkite, ar maitinimo įtam- pa sutampa su įrenginio veikimo duomenimis (įtampa ir dažniu), nurodytais sausintuvo duo- menų plokštelėje. Prietaisas turi tinkamą vei- kimą užtikrinantį maitinimo laidą. DĖMESIO: įžeminimas yra privalomas. ►►►4. PALEIDIMAS ►►4.1. PRELIMINARIOS PATIKROS SVARBU: modeliuose, kuriuose galima nustatyti dvi įtampas (...DV), reikia patikrinti įtampos keitimo jungiklio padėtį (220-240V / 110-120V). Jei nustatyta įtam- pa nesutampa su tinklo įtampa, būtina ją suderinti (4 PAV.). Atsukite du dangčio tvir- tinimo varžtus, patraukite / paspauskite jungiklį ties tiekiamu įtampos dydžiu ir vėl uždėkite dangtį. DĖMESIO: patikrinkite, ar maitinimo laidas yra prijungtas tinkamai. DĖMESIO: prieš paleisdami veikti pa- tikrinkite, ar visi uždengimo skydeliai yra tin- kamoje padėtyje ir yra užblokuoti tvirtinimo varžtais. DĖMESIO: tuomet, jei prietaisas ne- naudojamas ilgą laiko tarpą, visada išjunkite kištuką iš elektros lizdo. ►►4.2. VALDYMO SKYDELIS (5 PAV.) Įrenginiai turi šviečiantį signalinį skydelį, kuria- me nurodoma įrenginio darbinė būsena. Toliau pateikiamas jų reikšmės aprašymas. VALDYMO SKYDELIS: ŠVIESOS DIODAS:

►POWER LED (MAITINIMO ŠVIESOS DIO-

DAS): šis šviesos diodas dega, jei įrenginys yra „ĮJUNGTAS“, bet yra budėjimo režime (tai yra, kompresorius yra išjungtas).

►ALARM LED (PAVOJAUS SIGNALO ŠVIE-

SOS DIODAS): šis šviesos diodas deda, kai įrenginyje yra pavojaus signalas. Ekrane bus rodomas klaidos pranešimas.

►WORKING LED (DARBO ŠVIESOS DIO-

DAS): šis šviesos diodas dega tuomet, kai veikia kompresorius. Šviesos diodas mirk- si tuomet, kai sausintuvas laukia paleidimo iš naujo arba įjungtas atitirpinimo režimas. Šviesos diodas išsijungia tuomet, kai būse- noje „ĮJUNGTA“ buvo pasiektas pageidauja- mas drėgmės kiekis. ►FULL LED (PILNO ŠVIESOS DIODAS): šis šviesos diodas dega tuomet, kai kondensa- to bakas yra pilnas arba įsijungė siurblio pa- vojaus signalas. MYGTUKAI: ►ON/OFF (ĮJ./IŠJ.): Norint įjungti sausintuvą, pakanka paspausti mygtuką „ON/OFF“ (ĮJ./ IŠJ.). Atsižvelgiant į nustatytą santykinį drė- gnumą, prietaisas pradeda dirbti. Kai aplin- kos drėgnumas pasiekia pageidaujamą lygį, prietaisas pereina į budėjimo režimą ir įren- ginys sustoja, bet lieka būsenoje „ĮJUNGTA“ (dega MAITINIMO ŠVIESOS DIODAS). Jei aplinkos drėgnumas pakyla, viršijant prieš tai nustatytą nuostatį, sausintuvas įsijungia iš naujo. Norėdami išjungti prietaisą, paspauskite mygtuką „ON/OFF“ (ĮJ./IŠJ.) (kai prietaisas išjungtas, ekrane ir toliau rodomas aplinkoje esantis santykinis drėgnumas). ►“-” / “+” (DRĖGMĖS NUOSATIS): Spau- džiant mygtukus „-“ / „+“ galima nustatyti pa- geidaujamą santykinį drėgnumą. Ekranas pradės mirksėti rodydamas naują atskaitinį nuostatį. Po kelių sekundžių ekranas nusto- ja mirksėti ir elektronika aptinka naują drė- gmės nuostatį. Galima paleisti prietaisą veikti nepriklauso- mai nuo aplinkoje esančio drėgmės kiekio. Spaudžiant mygtuką „-“, kol ekrane bus pa- rodytas „CONT“, prietaisas veiks nuolat.en

►HOURS (VALANDOS): paspaudus mygtu- ką „HOURS“ (VALANDOS), galima pamatyti prietaiso darbo valandas.

►►4.3. IŠLEIDIMO VAMZDŽIO PRI-

JUNGIMAS (paruošimas) (6 PAV.) Galima prie prietaiso prijungti išleidimo vamz- dį. Bake yra 16 mm gumos laikiklis. ►►4.4. KONDENSATO SIURBLIO PRIJUNGIMAS (pasirenkama) Priklausomai nuo modelio, prietaisas gali turėti paruošimą kondensato išleidimo siur- bliui prijungti. Kad tinkamai prijungtumėte, prieš atlikdami bet kokią operaciją, atjunkite įrenginį nuo elek- tros tiekimo. Kad tinkamai sumontuotumėte kondensato si- urblį, vadovaukitės pasirenkamame rinkinyje pridėtą techninį vadovą.

SAKINGAS NAUDOTOJAS (7 PAV.) Vienintelė techninė priežiūra, už kurią naudo- tojas yra atsakingas, yra oro ltro valymas, kurį reikia atlikti bent kartą per mėnesį. Valymo dažnumą galima padažninti atsižvel- giant į prietaiso darbo aplinkos dulkėtumą. DĖMESIO: KAD IŠVALYTUMĖTE, NUO

Jei specializuotiems operatoriams atliekant techninę priežiūrą prireiktų pakeisti vieną ar daugiau dalių, tai reikia padaryti naudojant tik originalias atsargines dalis. Jei reikia, paprašykite „atsarginių dalių są- rašo“ iš savo prekybos atstovo, nurodydami įrenginio modelį ir serijos numerį.

►►5.3. ĮRENGINIO IŠMONTAVIMAS

Įrenginys buvo suprojektuotas ir pagamintas, kad užtikrintų nuolatinį veikimą. Kai kurių kom- ponentų, pavyzdžiui, ventiliatoriaus ir kompre- soriaus eksploatavimo trukmė priklauso nuo techninės priežiūros, kuri turi būti jiems atlie- kama. DĖMESIO: įrenginyje yra aplinkai pa- vojingų medžiagų ir komponentų (elektroni- nių komponentų, aušinimo dujų ir alyvos). Jei naudingojo eksploatavimo pabaigoje įrengi- nys išmontuojamas, operacija turi būti atlieka- ma įgalioto su šaldymo įrenginiais dirbančio personalo. Įrenginys turi būti pristatytas į specializuotus centrus, skirtus įrenginių, kuriuose yra pavo- jingų medžiagų, surinkimui ir šalinimui. Kon- tūre esantis šaldymo skystis ir tepimo alyva turi būti surinkti laikantis jūsų šalyje taikomų saugos standartų.en

PAVOJAUS SIGNALAS GALIMA PRIEŽASTIS GALIMAS SPRENDIMAS FULL + “FULL“ Bakas pilnas arba jo nėra Pavojaus signalas automatiškai atstato- mas ištuštinus arba įstačius baką ALARM + “Lo t“ Aplinkos temperatūra per žema Aplinkos temperatūros sąlygos netinka- mos veikimui ALARM + “Prob“ Drėgmės daviklio veiki- mo sutrikimas. Bet kokiu atveju, įrenginys veikia ir toliau Kreipkitės į įgaliotą pagalbos tarnybą ALARM + “Pro3“ Aplinkos temperatūros daviklio veikimo sutriki- mas. Sausintuvas persijungia į budėjimo režimą Kreipkitės į įgaliotą pagalbos tarnybą ALARM + “dEFr“ Atitirpinimo termostato veikimo sutrikimas. Sausintuvas persijungia į budėjimo režimą Kreipkitės į įgaliotą pagalbos tarnybąen
