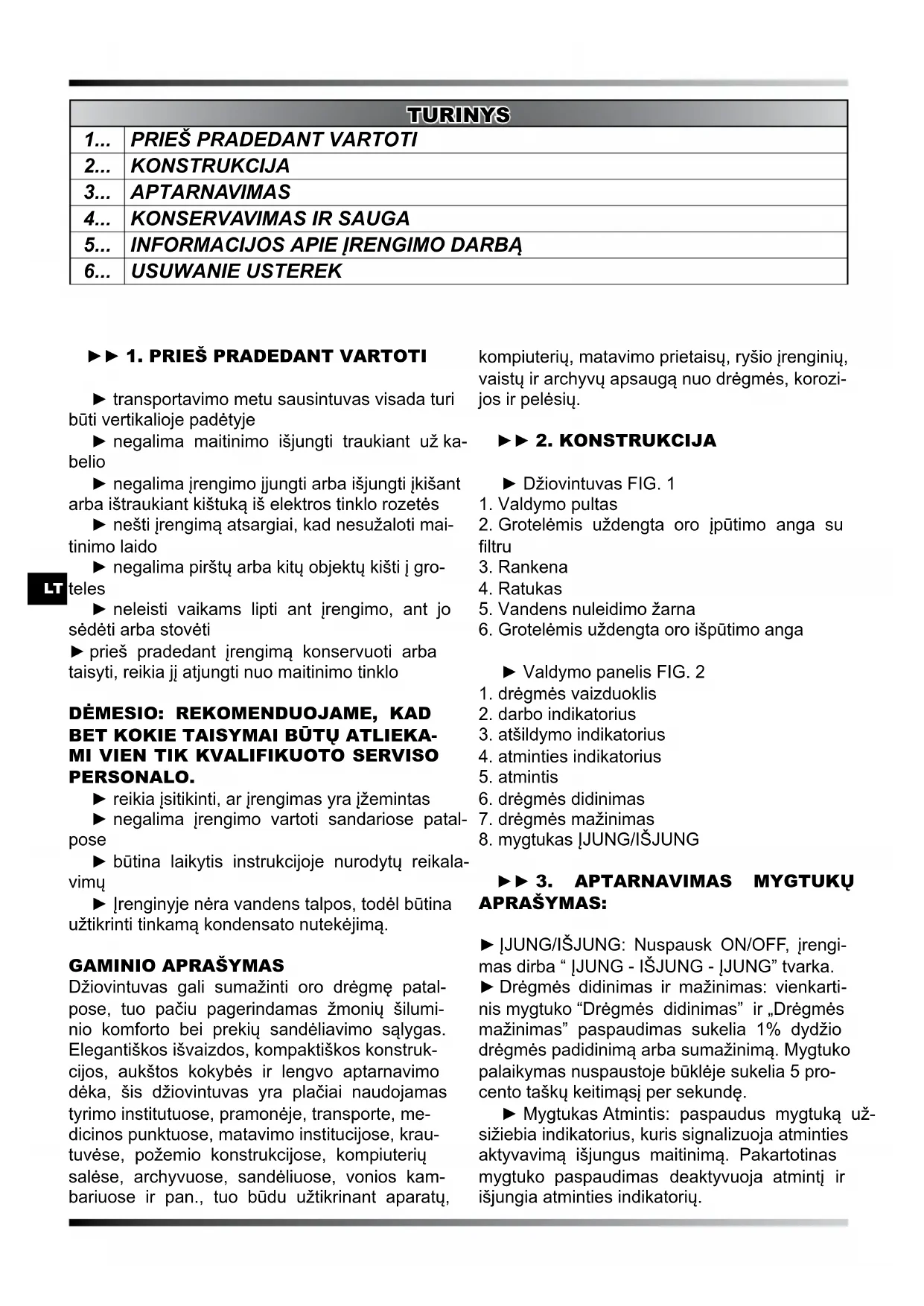

NAUDOJIMO INSTRUKCIJA DH 7160 Master

▶ transportavimo metu sausintuvas visada turi būti vertikalioje padėtyje
▶ negalima maitinimo išjungti traukiant už kabelio
▶ negalima jrengimo jjungti arba išjungti jkišant arba ištraukiant kištuką iš elektros tinklo rozetės
▶ nešti jrengimą atsargiai, kad nesužaloti mai-tinimo laido
▶ negalima pirštų arba kitų objektų kišti į gro- teles
▶ neleisti vaikams lipti ant jrengimo, ant jo sèděti arba stověti
▶ prieš pradedant jrengimą konservuoti arba taisyti, reikia jį atjungti nuo maitinimo tinklo

DĖMESIO: REKOMENDUOJAME, KAD BET KOKIE TAISYMAI BŪTŲ ATLIEKA-MI VIEN TIK KVALIFIKUOTO SERVISO PERSONALO.

▶ reikia įsitikinti, ar įrengimas yra įžemintas
▶ negalima jrengimo vartoti sandariose patal-pose
▶ būtina laikytis instrukcijoje nurodytu reikala-vimu
▶ Irenginyje nėra vandens talpos, todėl būtina užtikrinti tinkamą kondensato nutekėjimą.

GAMINIO APRAŠYMAS

Džiovintuvas gali sumažinti oro drėgmę patalpose, tuo pačiu pagerindamas žmonių šiluminio komforto bei prekių sandėliavimo sąlygas. Elegantiškos išvaizdos, kompaktiškos konstrukcijos, aukštos kokybės ir lengvo aptarnavimo dėka, šis džiovintuvas yra plačiai naudojamas tyrimo institutuose, pramonėje, transporte, medicinos punktuose, matavimo institucijose, krautuvėse, požemio konstrukcijose, kompiuterių salėse, archyvuose, sandėliuose, vonios kambariuose ir pan., tuo būdu užtikrinant aparatų, kompiuterių, matavimo prietaisų, ryšio įrenginių, vaistų ir archyvų apsaugą nuo drėgmės, korozijos ir pelėsių.

▶▶ 2. KONSTRUKCIJA

▶ Džiovintuvas FIG. 1

1. Valdymo pultas
2. Grotelėmis uždengta oro jpūtimo anga su filtru
3. Rankena
4. Ratukas
5. Vandens nuleidimo žarna
6. Grotelėmis uždengta oro išpūtimo anga

▶ Valdymo panelis FIG. 2

1. drègmès vaizduoklis
2. darbo indikatorius
3. atšildymo indikatorius
4. atminties indikatorius
5. atmintis
6. drègmès didinimas
7. drègmès mažinimas
8. mygtukas IJUNG/IŠJUNG

▶▶ 3. APTARNAVIMAS MYGTUKU APRAŠYMAS:

▶ IJUNG/IŠJUNG: Nuspausk ON/OFF, jrengimas dirba “IJUNG - IŠJUNG - IJUNG” tvarka.
▶ Drègmès didinimas ir mažinimas: vienkartinis mygtuko “Drègmès didinimas” ir „Drègmès mažinimas” paspaudimas sukelia 1% dydžio drègmès padidinimą arba sumažinimą. Mygtuko palaikymas nuspaustoje būklėje sukelia 5 procento taškų keitimąsį per sekundę.

▶ Mygtukas Atmintis: paspaudus mygtuką użsiżiebia indikatorius, kuris signalizuoja atminties aktyvavimą išjungus maitinimą. Pakartotinas mygtuko paspaudimas deaktyvuoja atmintį ir išjungia atminties indikatorių.

IJUNGIMAS:

▶ Prijung jrengimą prie elektros tinklo rozetės, pasigirs charakteringas garsas.
▶ Paspausk mygtuką “IJUNG/IŠJUNG”, užsižiebs jrengimo darbo indikatorius bei vaizduoklis rodantis nustatytą drėgmės lygį. Pradinis nustatymas yra 60% o po 3 sekundžių vaizduoklis parodys aktualų drėgmės lygį.
▶ Norimo drėgmės lygio nustatymo tikslu pa- spausti drėgmės mažinimo arba didinimo myg- tuką. Jeigu nustatytas drėgmės lygis yra 3% že- mesnis nuo aktualaus, įrengimas pradės veikti; jeigu nustatytas drėgmės lygis yra 3% aukštes- nis nuo aktualaus, įrengimas nestos veikti.
▶ Jeigu nustatytas drėgmės lygis yra žemesnis negu 30%, įrengimas dirba nenutrūkstamo darbo režime, o vaizduoklis parodo informaciją "CO".

DĖMESIO: Įrenginys turi fazinę apsaugą. Jei fazių seka elektros lizde, į kurį įjungtas įrenginys, bus netinkama, drėgmę rodančiame ek-rane pasirodys E5 simbolis, o valdymo pulto mygtukai neveiks. Tokiu atveju reikia pakeisti fazių seką elektros maitinimo lizde ir vėl įjungti įrenginį. Šiuos veiksmus turi atlikti elektrikas arba elektros instaliacijos tvarkymui kvalifikacijas turintis asmuo.

IŠJUNGIMAS:

▶ [rengimui dirbant paspausti mygtuką “]JUNG/ IŠJUNG”. [rengimas nustos veikti, o indikatoriai užges.

PASTABOS:

▶ Jeigu nustatytas drègmès lygis yra didesnis nuo aktualaus, jrengimas nepradès veikti.
▶ Oro džiovinimo metu ventiliatoriaus pavara ir kompresorius turi veikti po kompresoriaus paleidimo bent per 3 minutes. Pakartotinas kompresoriaus paleidimas laike 3 minučių po jo išjungimo yra draudžiamas.
- Dirbant žemose temperatūrose įrengimas automatiškai tikrina sistemos temperatūrą atšildymo tikslu. Per atitirpdomas užsižiebia atšildymo indikatorius, kompresorius veikia, tačiau ventiliatoriaus išsijungia automatiškai.
▶ Paspaudus atminties mygtuką, valdiklis registruos aktualią dręgmę net išjungus maitinimą. Irenginys dirbs pagal buvusį režimą iki maitinimo atkurimo.
▶ Drègmès vaizduoklis parodo drègme diapa-

zone nuo 30% iki 90%.

▶ Ruošiantis per ilgesnį laiką įrengimo nevartoti, reikia ištraukti maitinimo laido kištuką iš elektros tinklo rozetės.

▶▶ 4. KONSERVAVIMAS IR SAUGA

▶ FIG. 3

Nevartoti ilgintuvų bei adapterių. Gresia gaisru, spinduliavimu arba elektros smūgiu.

▶ FIG. 4

İrengimo nestatyti šalia krosnių arba arti šildymo priemonių. Gresia jrengimo susilydimu arba užsidegimu.

▶ FIG. 5

Nejjungti jrengimo vietose tiesiogiai apšviestose saulės spinduliais, bei esančiose vėjo arba lietaus poveikio įtakoje. (vartoti tik patalpose)

▶ FIG. 6

Bet kokių problemų atveju (pvz. sklindant įtartinam ar degėsių kvapui), įrengimą reikia išjungti ir atjungti nuo elektros tinklo. Tai gresia gaisru, elektros smūgiu arba kitomis neigiamomis pasekmėmis.

▶ FIG. 7

Nepaleisti jrengimo vietose, kur yra cheminių medžiagų poveikio pavojus. Tai gresia jrengimo sužalojimu ir ištekėjimais.

▶ FIG. 8

Ruošiantis jrengimo nevartoti per ilgesnį laiką, reikia jį atjungti nuo elektros tinklo.

▶ FIG. 9

Prieš įrengimą valant, reikia jį išjungti ir atjungti nuo elektros tinklo. įrengimo neatjungimas gre-sia elektros smūgiu.

▶ FIG. 10

Nerekomenduojama naudoti, jeigu aplinkos temperatūra yra žemesnė nei 0°C.

▶ FIG. 11

Savarankiškai jrengimo netaisyti ir neatjungti. Gaisro arba elektros smūgio grėsmė.

▶ FIG. 12

İrengimas turi būti stabilus. İrengimui apvirtus

ištekantis vanduo sukels sužalojimus. Tokie sužalojimai gresia elektros smūgiu.

▶ FIG. 13

Filtro apsauga. Irenginj išjungiant ilgesniam laikui, filtrą reikia laikyti plastikiniame maišelyje.

▶ FIG. 14

Negalima jrengimo vartoti arti vandens. Jrengimo sušlapimas gali sukelti jo sužalojimą, o to pasekmėje gresia taip pat elektros smūgio pavojus.

▶ FIG. 15

Irengimas yra pritaikytas 220-240V/\~50Hz mai-tinimo jtampai. Kitokio maitinimo šaltinio varto-jimas gali sukelti gaisro arba elektros smūgio pavojų.

▶ FIG. 16

Būtina saugoti maitinimo kabelj nuo sužalojimo. Nedėti sunkių daiktų ant kabelio, negalima kabelio šildyti arba už jo traukti. Tai gresia gaisru arba elektros smūgiu.

▶ FIG. 17

Kištuką nuvalyti ir tinkamai sujungti. Jeigu kiš-tukas nepatikimai pritvirtintas, gali kilti elektros smūgio pavojus.

▶ FIG. 18

Nevartoti kištuko kaip išjungiklio Tai gresia gaisru arba elektros smūgiu.

▶▶ 5. INFORMACIJOS APIE IRENGIMO DARBA

▶ Pernešant jrengimą neperkreipti jį daugiau negu 45° laipsnių kampu, tai leis išvengti kompresoriaus sužalojimo.

▶ Irengimas turi būti vartojamas trmperatūrų diapazone nuo 5° iki 35°C.

▶ Džiovinimo metu, dėl dirbančio kompresoriaus emituojamos šilumos, temperatūra patalpoje padidės 1°\~3°C. Tai normalus reiškinys.

▶ Jeigu temperatūra patalpoje yra žemesnė negu 10°C, tai dėl gan žemos tomis sąlygomis absoliučios drėgmės aplinkoje, įrengimo paleidimas nėra būtinas.

▶ Irengimo oro jėjimo ir išėjimo angos turi būti nuo sienų bent 10 cm atstume.

▶ Irengimo našumui padidinti reikia uždaryti

patalpos duris ir langus.

Kadangi filtro suteršimas turi įtaką džiovinimo našumui ir gali sukelti jo netinkamą funkcionavimą, filtrą reikia valyti bent vieną kartą į mėnesį. Reikšmingo dulkių kiekio ore atveju, filtrą reikia valyti kas savaitę arba net kasdieną. Filtrą valant reikia atsukti priekinį panelį. Dulkių pašalinimo tikslu lengvai filtrą pastuksenti, didesnio dulkių kiekio pašalinimui panaudoti dulkių siurblį, arba išplauti filtrą švariu šiltu vandeniu (su neutralių detergentų priedu ≤40%), o po to išdžiovinti.

▶▶ 6. TRÜKUMU ŠALINIMAS

IRENGIMAS NEVEIKIA

▶ Galima priežastis

1. Maitinimo stoka

2. lrengimas išjungtas

3. Ištrauktas kištukas

4. Perdeges saugiklis

▶ Solution

1. Ijungti maitinima
2. ljungti jrengimą
3. l sprausti kištuką i rozetę
4. Pakeisti saugiklj

NEPAKANKAMAS DŽIOVINIMAS

▶ Galima priežastis

1. Užkimštas filtras
2. Oro jėjimo arba išėjimo angos užblokuotos
3. Atidarytos durys arba langai
4. Aušinimo terpės ištekėjimas

▶ Solution

1. Išvalyti filtrą
2. Atidengti oro jėjimą ar išėjimą
3. Uždaryti duris ir langus, jrengimą pastatyti saule neapšviestoje vietoje.
4. Susikontaktuoti su jrengimo gamintoju arba pardavėju

VANDENS IŠTEKĖJIMAS

▶ Galima priežastis

1. Jrengimas perkreiptas
2. Užkimšta vandens nutekėjimo anga

▶ Solution

1. Pastatyti jrengimą horizontaliai
2. Atkimšti vandens nutekėjimo angą

KEISTI ATGARSAI

▶ Galima priežastis

1. Irengimas nestabilioje pozicijoje
2. Užkimštas filtras

▶ Solution

1. Pastatyti jrengimą stabilioje pozicijoje
2. Išvalyti filtrą

▶ Jeigu negalima pačiam pašalinti kurj nors iš aukščiau minėtų trūkumu, reikia susikontaktuoti su įrengimo tiekėju arba pardavėju. Negalima savarankiškai demontuoti įrengimo (išskyrus veiksmus susijusius su filtro valymu).
▶ Paleidimo arba išjungimo metu įrengimas emituoja garsus susijusius su aušinimo terpės cirkuliavimu. Tai normalus reiškinys, kuris neturi būti laikomas trūkumu.
▶ Šiltas, iš įrengimo išėjimo pučiamas oras, tai normalus reiškinys.

TRÜKUMU KODAI:

Irengimas automatiškai analizuoja trūkumus ir parodo trūkumo kodą drėgmės vaizduoklyje.

TRÜKUMO KODAS E1

▶ Drègmès jutiklis

TRÜKUMO KODAS E2

▶ Jutiklis aušinimo terpės sistemoje

TRÜKUMO KODAS E5

▶ Fazinè apsauga
