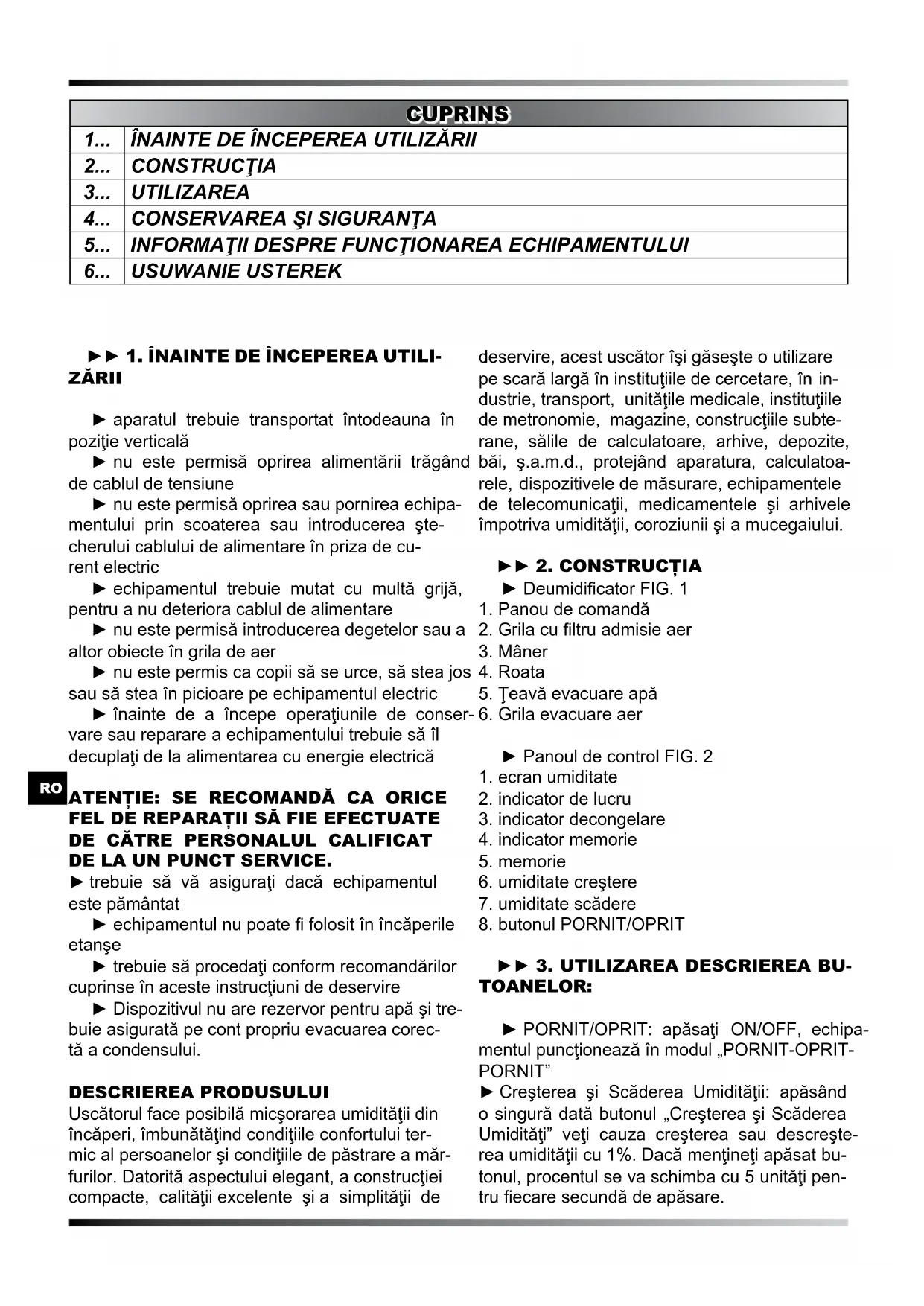

MANUAL DE UTILIZARE DH 7160 Master

ZĂRII ► aparatul trebuie transportat întodeauna în poziţie verticală ► nu este permisă oprirea alimentării trăgând de cablul de tensiune ► nu este permisă oprirea sau pornirea echipa- mentului prin scoaterea sau introducerea şte- cherului cablului de alimentare în priza de cu- rent electric ► echipamentul trebuie mutat cu multă grijă, pentru a nu deteriora cablul de alimentare ► nu este permisă introducerea degetelor sau a altor obiecte în grila de aer ► nu este permis ca copii să se urce, să stea jos sau să stea în picioare pe echipamentul electric ► înainte de a începe operaţiunile de conser- vare sau reparare a echipamentului trebuie să îl decuplaţi de la alimentarea cu energie electrică ATENţIE: SE RECOMANDĂ CA ORICE FEL DE REPARAţII SĂ FIE EFECTUATE

DE CĂTRE PERSONALUL CALIFICAT

DE LA UN PUNCT SERVICE. ► trebuie să vă asiguraţi dacă echipamentul este pământat ► echipamentul nu poate folosit în încăperile etanşe ► trebuie să procedaţi conform recomandărilor cuprinse în aceste instrucţiuni de deservire ► Dispozitivul nu are rezervor pentru apă şi tre- buie asigurată pe cont propriu evacuarea corec- tă a condensului. DESCRIEREA PRODUSULUI Uscătorul face posibilă micşorarea umidităţii din încăperi, îmbunătăţind condiţiile confortului ter- mic al persoanelor şi condiţiile de păstrare a măr- furilor. Datorită aspectului elegant, a construcţiei compacte, calităţii excelente şi a simplităţii de deservire, acest uscător îşi găseşte o utilizare pe scară largă în instituţiile de cercetare, în in- dustrie, transport, unităţile medicale, instituţiile de metronomie, magazine, construcţiile subte- rane, sălile de calculatoare, arhive, depozite, băi, ş.a.m.d., protejând aparatura, calculatoa- rele, dispozitivele de măsurare, echipamentele de telecomunicaţii, medicamentele şi arhivele împotriva umidităţii, coroziunii şi a mucegaiului. ► 2. CONSTRUCţIA ► Deumidicator FIG. 1

5. Ţeavă evacuare apă

8. butonul PORNIT/OPRIT

► 3. UTILIZAREA DESCRIEREA BU-

TOANELOR: ► PORNIT/OPRIT: apăsaţi ON/OFF, echipa- mentul puncţionează în modul „PORNIT-OPRIT- PORNIT” ► Creşterea şi Scăderea Umidităţii: apăsând o singură dată butonul „Creşterea şi Scăderea Umidităţi” veţi cauza creşterea sau descreşte- rea umidităţii cu 1%. Dacă menţineţi apăsat bu- tonul, procentul se va schimba cu 5 unităţi pen- tru ecare secundă de apăsare. CUPRINS

► Butonul de Memorie: După apăsarea butonu- lui Memorie se aprinde indicatorul care semnali- zează activarea memoriei după oprirea alimen- tării. Apăsarea din nou a butonului cauzează dezactivarea memoriei şi oprirea indicatorului de memorie. PORNIREA: ► Conectaţi echipamentul la priza de curent electric, acesta va emite un sunet caracteristic. ► Apăsaţi butonul „PORNIT/OPRIT”, se va aprinde indicatorul de funcţionare al echipa- mentului iar ecranul de listare va indica nivelul de umiditate setat. Setarea iniţială este de 60 % iar după 3 secunde ecranul de listare va indica nivelul actual al umidităţii. ► Apăsaţi butonul de micşorare sau mărire a umidităţii pentru a alege nivelul dorit. Dacă ni- velul de umiditate este cu 3 % mai mic decât cel actual, echipamentul va începe să funcţioneze; dacă nivelul de umiditate setat este cu 3 % mai mare decât cel actual, atunci echipamentul îşi va întrerupe lucrul. ► Dacă nivelul de umiditate setat este mai mic de 30 %, atunci echipamentul funcţionează în mod continuu iar ecranul de listare indică me- sajul „CO”. ATENŢIE: În dispozitiv se găseşte protecţia fa- zelor. Dacă fazele din priza electrică la care conectăm dispozitivul vor avea ordinea greşită atunci pe aşajul umidităţi apare simbolul E5 şi butoanele de pe panoul de comandă vor inac- tive. Trebuie schimbată ordinea fazelor la pri- za de alimentare şi dispozitivul pornit din nou. Acest lucru trebuie efectuat de un electrician sau o persoană cu autorizaţie de lucru cu insta- laţii electrice. OPRIREA: ► Apăsaţi butonul „PORNIT/OPRIT” în timpul funcţionării echipamentului. Echipamentul se va opri iar indicatorii se vor stinge. MENţIUNI: ► Dacă nivelul de umiditate setat este mai mare decât cel actual, echipamentul nu va începe să funcţioneze. ► În timpul uscării sistemul de acţionare al ven- tilatorului şi compresorul trebuie să funcţioneze cel puţin 3 minute de la pornirea compresorului. Este interzisă pornirea din nou a compresorului în decursul a 3 minute de la oprirea acestuia. ► În timpul lucrului la temperaturi joase, echipa- mentul verică automat temperatura sistemului pentru a analiza necesităţile de decongelare. In timpul decongelarii se aprinde indicatorul de de- congelare, compresor funcționează, dar ventila- torului se opreşte în mod automat. ► După apăsarea butonului de memorie, mo- dulul de comandă va înregistra umiditatea ac- tuală chiar şi după oprirea alimentării cu curent electric. Echipamentul va funcţiona în modul an- terior până la revenirea tensiunii de alimentare. ► Ecranul de listare a umidităţii indică umidita- tea în intervalul 30 % - 90 %. ► În caz că nu se utilizează echipamentul o pe- rioadă mai îndelungată de vreme, acesta trebu- ie decuplat de la priza de alimentare cu energie electrică. ► 4. CONSERVAREA ŞI SIGURANţA ► FIG. 3 Nu folosiţi prelungitoare sau adaptatoare. Există riscul de incendiu, interferenţe sau electrocuta- re. ► FIG. 4 Echipamentul nu poate amplasat în apropie- rea radiatoarelor sau a sobelor. Există riscul de topire sau aprindere a echipamentului. ► FIG. 5 Echipamentul nu poate folosit într-un loc unde acesta poate expus direct la acţiunea razelor solare, la ploaie sau la vânt. (a se utiliza numai în încăperi) ► FIG. 6 În caz de orice fel de probleme (de exemplu emitere de mirosuri sau ardere), echipamentul se opreşte şi se deconectează de la alimenta- rea cu curent electric. Există riscul de electrocu- tare sau alte pericole. ► FIG. 7 Echipamentul nu trebuie pornit în locurile unde există substanţe chimice. Aceasta poate duce la defectarea echipamentului şi la scurgeri. ► FIG. 8 În caz că nu se utilizează echipamentul o peri- oadă mai îndelungată de vreme, acesta trebuie decuplat de la sursa de alimentare cu energie electrică.► FIG. 9 Înainte de curăţare trebuie să opriţi echipamen- tul şi să scoateţi ştecherul cablului de alimenta- re din priza electrică. Dacă nu executaţi această operaţiune există riscul de electrocutare. ► FIG. 10 Nu utilizaţi dispozitivul în cazul în care tempera- tura ambiantă este sub 0

► FIG. 11 Nu este permisă repararea sau deschiderea echipamentului în lipsa personalului calicat. Există riscul de incendiu sau electrocutare. ► FIG. 12 Echipamentul trebuie să e stabil. În caz că acesta se va răsturna, apa din echipament se va vărsa provocând pagube. Aceste pagube pot duce la electrocutare. ► FIG. 13 Asigurarea ltrului. Oprind echipamentul pentru o vreme mai îndelungată ascundeţi ltrul într-o pungă din material plastic. ► FIG. 14 Nu este permisă utilizarea echipamentului în apropierea apei. Vărsarea apei pe echipament poate duce la avarierea acestuia, iar ca rezultat la electrocutare. ► FIG. 15 Echipamentul este adaptat pentru a funcţiona la o tensiune de alimentare 220-240V/~50Hz. Dacă folosiţi o altă sursă de alimentare există riscul de electrocutare. ► FIG. 16 Protejaţi cablul electric împotriva deteriorării acestuia. Nu amplasaţi obiecte grele pe cablu, de asemenea este interzisă încălzirea sau tra gerea cablului. Există riscul de incendiu sau electrocutare. ► FIG. 17 curăţaţi ştecherul cablului şi introduceţi-l bine în priză. Dacă ştecherul nu este bine introdus în priză există riscul de electrocutare. ► FIG. 18 Nu folosiţi ştecherul pe post de întrerupător. Există riscul de incendiu sau electrocutare. ► 5. INFORMAţII DESPRE FUNCţI- ONAREA ECHIPAMENTULUI ► În timpul mutării echipamentului niciodată nu îl înclinaţi la mai mult de 45°, pentru a evita ava- rierea compresorului. ► Echipamentul trebuie să funcţioneze la tem- peraturi cuprinse în intervalul 5° - 35° C. ► În timpul uscării, ca urmare a căldurii genera- te de către compresor, temperatura din încăpe- re poate să crească cu 1° ~3° C. Acesta este un fenomen normal. ► Dacă temperatura din încăpere scade sub 10° C, iar umiditatea relativă din încăpere este destul de joasă, atunci pornirea echipamentului nu este necesară. ► Intrarea şi evacuarea aerului trebuie să e depărtate una de cealaltă – cel puţin 10 cm. ► Pentru a creşte ecienţa echipamentului tre- buie închise ferestrele şi uşile încăperii. ► Deoarece impurităţile din ltru inuenţează ecienţa de eliminare a umidităţii şi poate duce la funcţionarea defectuoasă a acestuia, ltrul trebuie curăţat cel puţin o dată pe lună. În ca- zul în care aerul din încăpere conţine mult praf, ltrul trebuie curăţat o dată pe săptămână, sau poate că şi în ecare zi. Pentru a curăţa ltrul trebuie demontat panoul frontal. În caz de nece- sitate ltrul se poate scutura sau chiar se poate folosi un aspirator pentru a elimina impurităţile mai mari. O alternativă este şi spălarea ltrului cu apă caldă (cu detergenţi neutri ≤40%), şi apoi curăţarea acestuia. ► 6. DEPANAREA ECHIPAMENTUL NU FUNCţIONEAZĂ. ► Analiza

2. Echipamentul este oprit

3. Ştecherul de alimentare cu curent electric

este scos din priza de curent electric

4. Siguranţa este arsă

1. Porniţi alimentarea

2. Porniţi echipamentul

3. Introduceţi ştecherul de alimentare cu curent

electric în priza de curent electric

UA4. Schimbaţi siguranţa

1. Filtrul este blocat

2. Oriciile de intrare sau evacuare a aerului

3. Ferestrele sau uşile sunt deschise

4. Agentul de răcire se scurge

2. Deblocaţi oriciile de intrare sau evacuare a

3. Închideţi ferestrele şi geamurile şi mutaţi

echipamentul din locul însorit

4. Contactaţi producătorul echipamentului sau

reprezentantul acestuia

1. Echipamentul nu este amplasat orizontal

2. Evacuarea apei este înfundată

1. Nivelaţi echipamentul în poziţie orizontală

1. Echipamentul se găseşte într-o poziţie insta-

2. Filtrul este blocat

1. Amplasaţi echipamentul într-o poziţie stabilă.

► Dacă nu este posibilă depanarea uneia dintre defecţiunile de mai sus atunci trebuie să contac- taţi distribuitorul sau vânzătorul. Nu este permis să demontaţi de unul singur echipamentul (în afara operaţiunii de curăţare a ltrului). ► În timpul pornirii şi opririi echipamentul emite diferite sunete cauzate de circulaţia agentului de răcire. Acest fenomen este normal şi nu tre- buie tratat ca o defecţiune a echipamentului. ► Aerul cald care se elimină prin oriciul de evacuare al echipamentului este un fenomen normal. CODURILE DEFECţIUNILOR: Echipamentul analizează în mod automat de- fecţiunile şi le indică pe ecranul de listare pentru umiditate. Codul defeCţiunii e1 ► Senzorul de umiditate Codul defeCţiunii e2 ► Senzorul din sistemul agentului de răcire Codul defeCţiunii e5 ► Protecţia fazelor
