MANUALE UTENTE DH 7160 Master

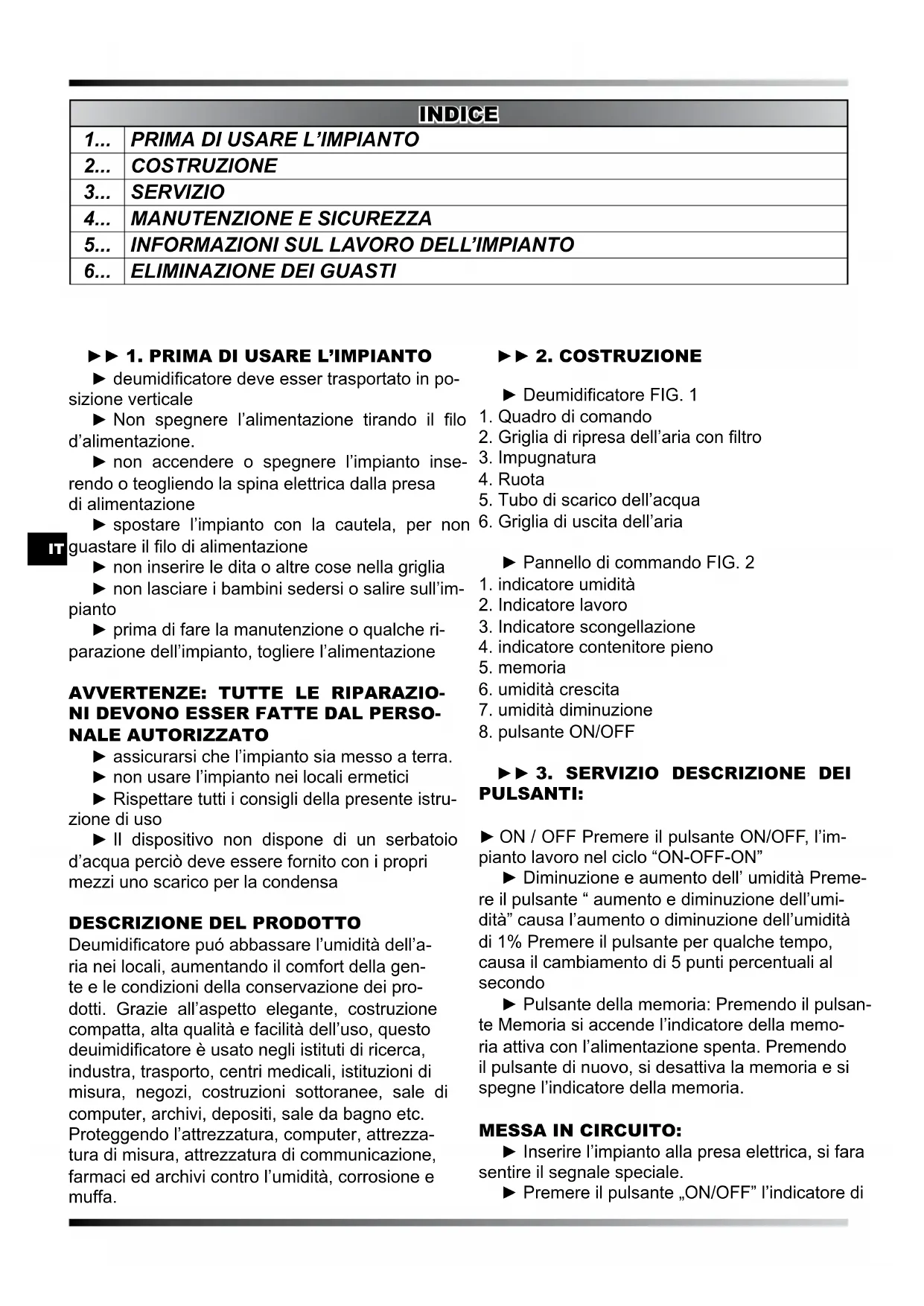

INDICE
1...	PRIMA DI USARE L’IMPIANTO
2...	COSTRUZIONE
3...	SERVIZIO
4...	MANUTENZIONE E SICUREZZA
5...	INFORMAZIONI SUL LAVORO DELL’IMPIANTO
6...	ELIMINAZIONE DEI GUASTI

▶▶ 1. PRIMA DI USARE L'IMPIANTO

▶ deumidificatore deve esser trasportato in posizione verticale
▶ Non spegnere l'alimentazione tirando il filo d'alimentazione.
▶ non accendere o spegnere l'impianto inserendo o teogliendo la spina elettrica dalla presa di alimentazione
▶ spostare l'impianto con la cautela, per non guastare il filo di alimentazione
▶ non inserire le dita o altre cose nella griglia
▶ non lasciare i bambini sedersi o salire sull'impianto
- prima di fare la manutenzione o qualche riparazione dell'impianto, togliere l'alimentazione

AVVERTENZE: TUTTE LE RIPARAZIONI DEVONO ESSER FATTE DAL PERSONALE AUTORIZZATO

▶ assicurarsi che l'impianto sia messo a terra.
▶ non usare l'impianto nei locali ermetici
▶ Rispettare tutti i consigli della presente istruzione di uso
▶ Il dispositivo non dispone di un serbatoio d'acqua perciò deve essere fornito con i propri mezzi uno scarico per la condensa

DESCRIZIONE DEL PRODOTTO

Deumidificatore può abbassare l'umidità dell'aria nei locali, aumentando il comfort della gente e le condizioni della conservazione dei prodotti. Grazie all'aspetto elegante, costruzione compatta, alta qualità e facilità dell'uso, questo deuimidificatore è usato negli istituti di ricerca, industra, trasporto, centri medicali, istituzioni di misura, negozi, costruzioni sottoranee, sale di computer, archivi, depositi, sale da bagno etc. Proteggendo l'attrezzatura, computer, attrezzatura di misura, attrezzatura di comunicazione, farmaci ed archivi contro l'umidità, corrosione e muffa.

▶▶ 2. COSTRUZIONE

▶ Deumidificatore FIG. 1

1. Quadro di comando
2. Griglia di ripresa dell'aria con filtro
3. Impugnatura
4. Ruota
5. Tubo di scarico dell'acqua
6. Griglia di uscita dell'aria

▶ Pannello di commando FIG. 2

1. indicatore umidità
2. Indicatore lavoro
3. Indicatore scongellazione
4. indicatore contenitore pieno
5. memoria
6. umidità crescita
7. umidità diminuzione
8. pulsante ON/OFF

▶▶ 3. SERVIZIO DESCRIZIONE DEI PULSANTI:

▶ ON / OFF Premere il pulsante ON/OFF, l'impianto lavoro nel ciclo "ON-OFF-ON"

• Diminuzione e aumento dell' umidità Premere il pulsante “ aumento e diminuzione dell'umidità” causa l'aumento o diminuzione dell'umidità di 1% Premere il pulsante per qualche tempo, causa il cambiamento di 5 punti percentuali al secondo
  ▶ Pulsante della memoria: Premendo il pulsante Memoria si accende l'indicatore della memoria attiva con l'alimentazione spenta. Premendo il pulsante di nuovo, si desattiva la memoria e si spegne l'indicatore della memoria.

MESSA IN CIRCUITO:

▶ Inserire l'impianto alla presa elettrica, si fara sentire il segnale speciale.
▶ Premere il pulsante „ON/OFF” l'indicatore di

lavoro dell'impianto si accenderà ed il visualizzatore dell'umidità mostrerà l'ultima umidità regolata. Messa a punto iniziale è di 60%, e dopo 3 secondi il visualizzatore mostrerà il livello d'umidità attuale.

▶ Premere il pulsante di diminuzione e aumento dell'umidità per scegliere il livello desiderato. Se il livello regolato dell'umidità è di 3% inferiore dall'attuale, l'impianto inizierà il lavoro; se il livello regolato è di 3% superiore dall'attuale, l'impianto smetterà di lavorare.
Se il livello regolato dell'umidità è inferiore di 30%, l'impianto lavora nel modo costante e il visualizzatore mostra il messaggio "CO".

ATTENZIONE: Il dispositivo è dotato di protezione dalle perdite di fase Se le fasi della presa elettrica a cui saranno collegati dispositivi avranno un'ordine sbagliato, sul display dell'umidità appare un simbolo E5 ed i tasti del pannello di controllo saranno inattivi. A quel tempo, è da modificare la sequenza delle fasi in uscita e riavviare il dispositivo. Questa operazione deve essere fatta da un elettricista o da una persona autorizzata ai lavori relativi a impianti elettrici.

MESSA FUORI CIRCUITO:

▶ Premere il pulsante „ON/OFF” durante il lavoro dell'impianto. L'impianto si fermerà ed indicatori si spegneranno.

AVVERTENZE:

▶ Se l'umidità regolata è superiore dell'umidità attuale, l'impianto non inizierà il lavoro.
Durante deidratazione, l'alimentazione del ventilatore e del compressore devono rimanere azionati per almeno 3 minuti dal momento della messa in azione del compressore. E vietato di riazionare il compressore entro 3 minuti dopo la sua messa fuori.
Durante il lavoro nelle temperature basse, l'impianto verifichera automaticamente la temperatura del circuito per lo scongelamento. Durante lo scongelamento si accenderà automaticamente l'indicatore di scongelamento, il compressore funziona, ma il ventilatore si spegne automaticamente.
▶ Premendo il pulsante della memoria, il combinatore registrerà l'umidità corrente anche con l'alimentazione spenta. Impianto lavorera nel modo precedente fino al ritorno dell'alimentazione.
▶ Visualizzatore dell'umidità mostra l'umidità

da 30% a 90%.

▶ In caso di non usare l'impianto per lungo tempo, bisogna desinserire la spina dalla presa elettrica di alimentazione

▶▶ 4. MANUTENZIONE E SICUREZZA

▶ FIG. 3

Non usare le prolunghe o adattatori. Possono causare l'incendio, radiazione oppure scossa elettrica.

▶ FIG. 4

Non mettere l'impianto in prossimità dei forni o riscaldatori. Pericolo della fusione o dell'incendio.

▶ FIG. 5

Vietato di avviare l'impianto in posti assolati, oppure con vento o pioggia eccessiva. (da usare solo In edifici)

▶ FIG. 6

In caso di qualsiasi problema (emissione degli odori o brucciatura), si deve spegnere l'impianto e scollegarlo dalla rete elettrica. Puó causare l'incendio, la scossa elettrica oppure altri problemi.

▶ FIG. 7

Non avviare l'impianto nei posti sottoposti all'azione delle sostanze chimiche. Puó causare il denneggio dell'impianto o la fuoriuscita.

▶ FIG. 8

Quando l'impianto non è usato per lungo tempo, deve essere scollegato dalla rete elettrica.

▶ FIG. 9

Prima di pulire l'impianto si deve scollegarlo dalla rete elettrica. Impianto collegato alla rete elettrica può causare la scossa elettrica.

▶ FIG. 10

Non utilizzare il dispositivo quando la temperatura d'ambiente è inferiore a 0°C.

▶ FIG. 11

Non riparare o scollegare da solo l'impianto. Puó causare l'incendio oppure la scossa elettrica.

▶ FIG. 12

L'impianto deve essere stabile. In caso della caduta dell'impianto, l'acqua del contenitore si verserà Causando i danneggi che in conseguenza possono causare la scossa elettrica.

▶ FIG. 13

Protezione del filtro. Spegnendo l'impianto per lungo tempo, mettere il filtro nel sacchetto di plastica.

▶ FIG. 14

Non usare l'impianto in prossimità dell'acqua. L'impianto bagnato Puó causare i danneggia- menti, i quali possono condurre in conseguenza alla scossa elettrica.

▶ FIG. 15

L'impianto è addatto all'allimentazione uguale a 220-240V/\~50Hz. L'uso dell'altra fonte di allimentazione può causare l'incendio oppure la scossa elettrica.

▶ FIG. 16

Proteggere il filo contro i danni. Non mettere oggetti pesanti sul filo, non riscaldarlo o tirarlo. Tutte queste operazioni possono causare l'incendio o la scossa elettrica.

▶ FIG. 17

Pulire la spina elttrica e inserirla nella presa di corrente. Se la spina non è ben messa, questo può causare la scossa elettrica.

▶ FIG. 18

Non usare la spina come l'interruttore. Puó causaree l'incendio o la scossa elettrica.

▶▶ 5. INFORMAZIONI SUL LAVORO ELL'IMPIANTO

▶ 1. per non guastare il compressore, è vietato di inclinare l'impianto piu di 450 durante lo spostamento dell'impianto.
▶ 2. L'impianto deve lavorare nella temperatura da 5° a 35°C.
▶ 3. Durante deumidificazione, grazie al calore generato dal copressore, la temperatura nel locale può legermente aumenare di 1°\~3°C. E un fenomeno normale.
▶ 4. Se la temperatura nel locale è inferiore di 10°, con l'umidité dell'ambiente, relativamente bassa, non si deve azionare l'impianto.

▶ 5. Entrata e Uscita dell'aria devono trovarsi al meno 10 cm dalla parete.
▶ 6. Per aumentare l'efficacità dell'impianto bisogna chiudere la porta e le finestre del locale.
▶ 7. Filtro sporco influisce l'efficacità della deumidificazione e può causare il suo funzionamento scorretto quindi bisogna pulirlo almeno una volta al mese. Se nell'aria si trova troppo polvere, il filtro deve esser pulito una volta alla settimana, pure anche ogni giorno. Per pulire il filtro bisogna svitare il pannello frontale. In caso di necessità bisogna picchiare un po il filtro, usare l'aspirapolvere per eliminare tutte le imurità oppure lavare il filtro con l'acqua calda (con detergenti neutrali ≤40%), poi ascigarlo bene.

▶▶ 6. ELIMINAZIONE DEI GUASTI

IMPIANTO NON FUNZIONA

▶ Analisi

1. Mancanza dell'alimentazione
2. Impianto spento
3. Spina desinserita
4. Fusibile brucciato

▶ Soluzione

1. Mancanza dell'alimentazione
2. Accendere l'impianto
3. Inserire la spina
4. Cambiare il fusibile

SCONGELAMENTO INSUFFICENTE

Analisi

1. Filtro ostruito
2. Blocco dell'entrata e uscita
3. Porta o finestra aperta
4. Fuoriuscita del liquido di refrigerazione

▶ Soluzione

1. Pulire il filtro
2. Sbloccare l'entrata o l'uscita
3. Chiudere la porta e le finestre, eliminare operazione solare
4. Consultare il costruttore o venditore autorizzato

FUORIUSCITA DELLA ACQUA

▶ Analisi

1. Impianto inclinato
2. Scarico dell'acqua intasato

▶ Soluzione

1. Livellare l'impianto

2. Sbloccare lo scarico dell'acqua

RUMORI STRANI

▶ Analisi

1. Impianto nella posinione instabile
2. Filtro ostruito

▶ Soluzione

1. Regolare l'impianto nella posizione stabile.

2. Pulire il filtro

In caso dei difetti sopra citati e in caso dell'impossibilità di eliminarli, bisogna contattare il fornitore o venditore autorizzato. Vietato di smontare da solo l'impianto (non riguarda il filtro).
Durante la messa In lavoro e l'arresto l'impianto emette i segni sonori provocati dalla circolazione del liquido rafrigerante. E un fenomeno normale e non deve esser trattato come un difetto.
▶ L'aria calda che esce dall'uscita dell'impianto è un fenomento normale.

CODICI DEI DIFETTI

L'impianto analizza automaticamente i difetti e visualizza i codici sul visualizzatore dell'umidità.

CODICE DIFETTO E1

▶ Sensore dell'umidità

CODICE DIFETTO E2

▶ Sensore nel circuito del liquido rafrigerente

CODICE DIFETTO E5

▶ Protezione di fase
