Typ výrobku	Odvlhčovač
Značka	Master
Model	DH 7160
Elektrické napájení	220-240 V ~ 50 Hz
Rozsah provozní teploty	5 °C až 35 °C
Nastavitelná vlhkost	30 % až 90 % RH (nepřetržitý režim pod 30 %)
Displej	Digitální ukazatel vlhkosti
Funkce	Paměťová funkce, automatické odmrazování, fázová ochrana, automatické vypnutí při cílové vlhkosti
Kapacita odvodnění	Kontinuální odvod hadicí (bez nádrže)
Filtr	Praný vzduchový filtr (čištění alespoň jednou měsíčně)
Údržba a čištění	Čistěte filtr teplou vodou a neutrálním čisticím prostředkem;Vysavač na prach;Nepoužívejte rozpouštědla
Bezpečnost	Fázová ochrana (kód E5);Nepoužívejte pod 0 °C;Nepoužívejte prodlužovací kabel;Automatické vypnutí při poruše
Opravitelnost	Opravy pouze kvalifikovaným personálem;Chybový kód E1 (senzor vlhkosti), E2 (senzor teploty)
Náhradní díly	Vyměnitelný vzduchový filtr;Výstupní hadice na vodu
Obecné informace	Přepravujte ve svislé poloze;Nenaklánějte o více než 45°;Pouze pro vnitřní použití;Zajistěte minimální vzdálenost 10 cm od stěn

Často kladené otázky - DH 7160 Master

Jak zapnout a vypnout odvlhčovač DH 7160?

Stiskněte tlačítko ON/OFF pro zapnutí nebo vypnutí zařízení. Při zapnutí displej krátce zobrazí 60 % a poté aktuální vlhkost.

Jak nastavit požadovanou vlhkost?

Použijte tlačítka zvýšení a snížení vlhkosti. Každé stisknutí změní hodnotu o 1 %, dlouhé stisknutí o 5 % za sekundu. Zařízení se zastaví, když okolní vlhkost překročí nastavenou hodnotu o 3 %.

Co znamená kód E5 na displeji?

Kód E5 indikuje problém s fázovou ochranou: pořadí fází v elektrické zásuvce je nesprávné. Kontaktujte elektrikáře, aby vyměnil fáze v zásuvce.

Mohu použít odvlhčovač v chladné místnosti (pod 10 °C)?

Zařízení je navrženo pro provoz mezi 5 °C a 35 °C. Pod 10 °C účinnost klesá a aktivuje se automatické odmrazování. Nedoporučuje se použití pod 0 °C.

Jak vyčistit vzduchový filtr?

Odšroubujte přední panel, vyjměte filtr. Vyčistěte jej vysavačem nebo umyjte v teplé vodě (≤40 °C) s neutrálním čisticím prostředkem. Nechte zcela vyschnout před vložením zpět. Čistěte alespoň jednou měsíčně.

Proč voda neodtéká?

Zkontrolujte, zda výstupní hadice na vodu není ucpaná a zda je zařízení ve vodorovné poloze. Pokud se zařízení naklonilo, vraťte jej do vodorovné polohy.

Co dělat, když odvlhčovač vydává neobvyklý hluk?

Ujistěte se, že je zařízení stabilní a že filtr není znečištěný. Hluk cirkulace chladiva při spuštění nebo zastavení je normální.

Zařízení vydává horký vzduch: je to normální?

Ano, je to normální. Kompresor vyrábí teplo, což zvyšuje okolní teplotu o 1 až 3 °C.

Jak používat paměťovou funkci?

Stiskněte tlačítko Memory pro aktivaci ukládání nastavení vlhkosti i po výpadku proudu. Rozsvítí se kontrolka. Opětovným stisknutím deaktivujete.

Mohu použít odvlhčovač v koupelně nebo v uzavřené místnosti?

Zařízení nesmí být používáno v uzavřených místnostech ani v přítomnosti chemických látek. Je vhodné do sklepů, koupelen (mimo mokré zóny) a archivů, ale ne venku.

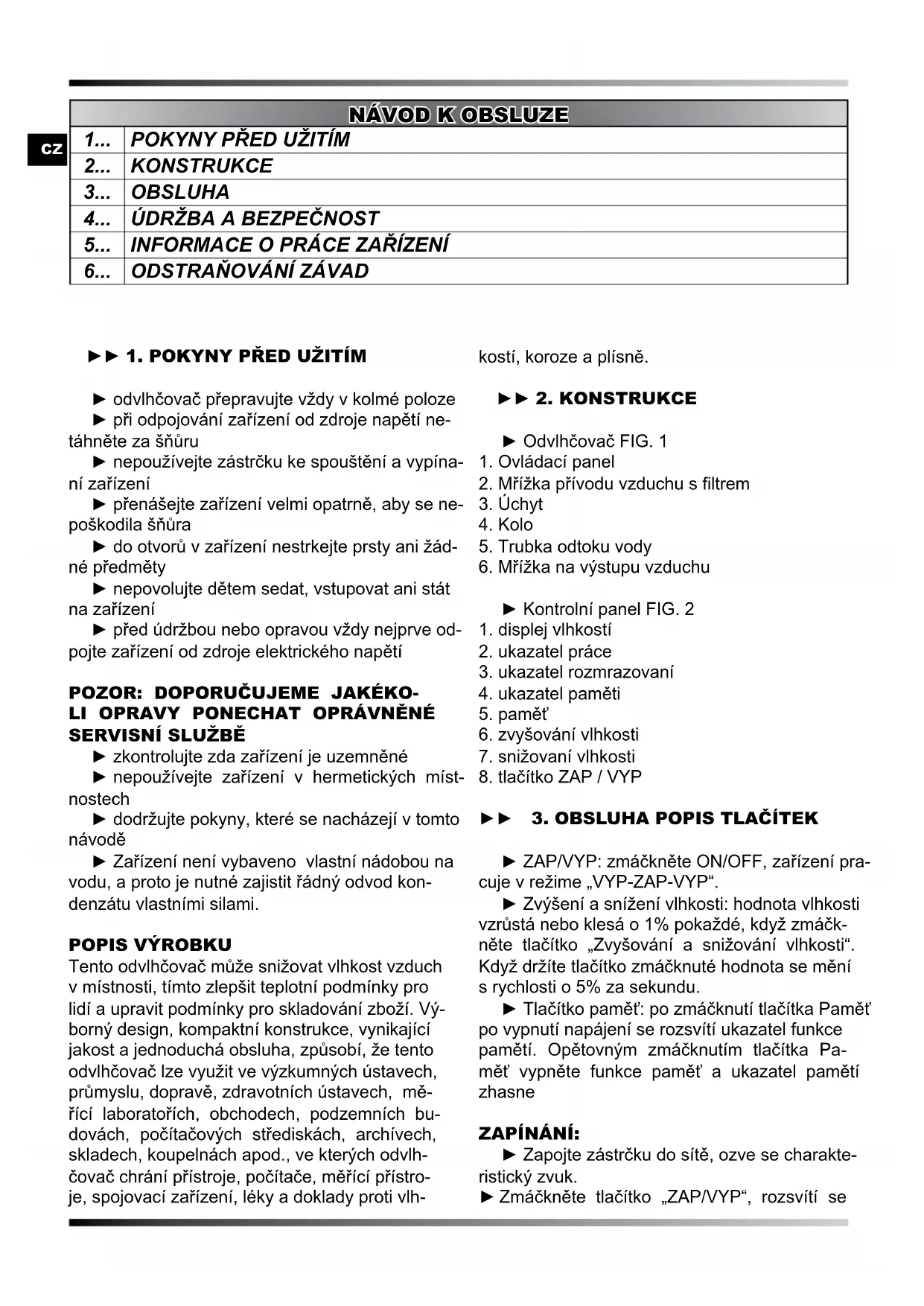

NÁVOD K OBSLUZE DH 7160 Master

▶ odvlhčovač přepravujte vždy v kolmé poloze
▶ při odpojování zařízení od zdroje napětí netáhněte za šňůru
▶ nepoužívejte zástrčku ke spouštění a vypína-ní zařízení
▶ prénášejte zařízení velmi opatrně, aby se nepoškodila šňůra
▶ do otvorů v zařízení nestrkejte prsty ani žádné předměty
▶ nepovolujte dětem sedat, vstupovat ani stát na zařízení
▶ před údržbou nebo opravou vždy nejprve odpojte zařízení od zdroje elektrického napětí

POZOR: DOPORUČUJEME JAKÉKO-LI OPRAVY PONECHAT OPRÁVNĚNÉ SERVISNÍ SLUŽBĚ

▶ zkontrolujte zda zařízení je uzemněné
▶ nepoužívejte zařízení v hermetických místnostech
▶ dodržujte pokyny, které se nacházejí v tomto návodě
▶ Zařízení není vybaveno vlastní nádobou na vodu, a proto je nutné zajistit řádný odvod kondenzátu vlastními silami.

POPIS VÝROBKU

Tento odvlhčovač může snižovat vlhkost vzduch v místnosti, tímto zlepšit teplotní podmínky pro lidí a upravit podmínky pro skladování zboží. Výborný design, kompaktní konstrukce, vynikající jakost a jednoduchá obsluha, způsobí, že tento odvlhčovač lze využit ve výzkumných ústavech, průmyslu, dopravě, zdravotních ústavech, měřící laboratořích, obchodech, podzemních budovách, počítačových střediskách, archívech, skladech, koupelnách apod., ve kterých odvlhčovač chrání přístroje, počítače, měřící přístroje, spojovací zařízení, léky a doklady proti vlhkostí, koroze a plísně.

▶▶ 2. KONSTRUKCE

▶ Odvlhčovač FIG. 1
1. Ovládací panel
2. Mřížka přívodu vzduchu s filtrem
3. Úchyt
4. Kolo
5. Trubka odtoku vody
6. Mřížka na výstupu vzduchu

▶ Kontrolní panel FIG. 2

1. displej vlhkostí
2. ukazatel práce
3. ukazatel rozmrazovaní
4. ukazatel paměti
5. pamět'
6. zvyšování vlhkosti
7. snižovaní vlhkosti
8. tlačítko ZAP / VYP

▶▶ 3. OBSLUHA POPIS TLAČÍTEK

▶ ZAP/VYP: zmáčkněte ON/OFF, zařízení pracuje v režime „VYP-ZAP-VYP“.
Zvýšení a snížení vlhkosti: hodnota vlhkosti vzrůstá nebo klesá o 1% pokaždé, když zmáčkněte tlačítko „Zvyšování a snižování vlhkosti“. Když držíte tlačítko zmáčknuté hodnota se mění s rychlosti o 5% za sekundu.
▶ Tlačítko paměť: po zmáčknutí tlačítka Paměť po vypnutí napájení se rozsvítí ukazatel funkce pamětí. Opětovným zmáčknutím tlačítka Paměť vypněte funkce paměť a ukazatel pamětí zhasne

ZAPÍNÁNÍ:

▶ Zapojte zástrčku do sítě, ozve se charakteristický zvuk.
▶ Zmáčkněte tlačítko „ZAP/VYP“, rozsvítí se

ukazatel práce zařízení a displej s nastavenou hodnotou vlhkosti. Počáteční nastavená hodnota je 60% a po 3 sekundách na displeji se ukáže současná hodnota vlhkosti.

▶ Použitím tlačítek zvýšení nebo snížení vlhkosti nastavíte požadovaný stupeň vlhkosti. Je-li nastavený stupeň vlhkosti o 3% nižší něž aktuální vlhkost v místnosti zařízení spustí odvlhčovaní; je-li nastavený stupeň o 3% vyšší něž aktuální vlhkost zařízení zastaví odvlhčovaní.
▶ Je-li nastavený stupeň vlhkosti nižší něž 30% zařízení pracuje v režime nepřetržité práce, na displeji je hlášení „CO“.

POZOR: V zařízení se nachází fázové jištění. Budou-li fáze v elektrické zásuvce, do níž zařízení připojujeme, připojeny v nesprávném pořadí, objeví se na displeji vlhkosti symbol E5 a tlačítka na ovládacím panelu nebudou aktivní. Je pak nutné změnit pořadí zapojení fází v napájecí zásuvce a opět zařízení spustit. Tyto úkony musí provádět elektrotechnik nebo osoba disponující oprávněním pro manipulaci s elektroinstalacemi.

VYPÍNÁNÍ:

▶ Během práce zařízení zmáčkněte tlačítko „ZAP/VYP“. Zařízení se zastaví a ukazatele zhasnou.

POZNÁMKY:

▶ Je-li nastavený stupeň vlhkosti vyšší něž aktuální vlhkost, zařízení nespustí odvlhčovaní.
▶ Pro odstraňování vlhkosti ventilátor a kompresor musí pracovat aspoň 3 minuty od spuštění kompresoru. Nezapínejte opět kompresor přes 3 minuty od jeho vypnutí.
▶ Během práce v nízkých teplotách zařízení automatický kontroluje teplotu v obvodě pro rozmrazovaní. Při rozmrazení se rozsvítí kontrolka rozmrazení, kompresor pracuje, ventilátor se vypne automatický.
▶ Po zmáčknutí tlačítka paměti, řídící jednotka registruje aktuální vlhkost také po vypnutí napájení. Zařízení bude pracovat v dřívějším režimu až se opět zapne napájení.
▶ Displej vlhkosti ukazuje vlhkost v rozmezí 30% až 90%.
▶ Pokud přístroj delší dobu nepoužíváte vytáhněte zástrčku ze zásuvky.

▶▶ 4. ÚDRŽBA A BEZPEČNOST

▶ FIG. 3

Nepoužívejte prodlužovací kabely ani adaptéry. Nebezpečí vzniku požáru, záření nebo úrazu elektrickým proudem.

▶ FIG. 4

Neumíst'ujte zařízení vedle radiátorů nebo jiných tepelných zdrojů. Nebezpečí roztavení nebo zapálení zařízení.

▶ FIG. 5

Nepoužívejte zařízení v místech ohrožených přímém působení slunečního záření, větrem nebo deštěm (používejte pouze v interierech)

▶ FIG. 6

V případě jakékoliv pohybnosti (např. emise vůně nebo spalování) vypnete zařízení o odpojte od zdroje napájení. Nebezpečí požáru, úrazu elektrickým proudem nebo jiných problémů.

▶ FIG. 7

Nepoužívejte zařízení v místech ohrožených působením chemických látek. Nebezpečí poškození nebo vytékání.

▶ FIG. 8

Pokud přístroj delší dobu nepoužíváte vytáhněte zástrčku ze zásuvky.

▶ FIG. 9

Než začnete čistit přístroj, jednotku vypněte a odpojte zástrčku od přívodu elektrické energie. V případě, že se zařízení neodpojí hrozí nebezpečí úrazu elektrickým proudem.

▶ FIG. 10

Zařízení nepoužívejte, pokud okolní teplota klesne pod 0°C.

▶ FIG. 11

Sami neopravujte a neotvírejte zařízení. Nebezpečí požáru nebo úrazu elektrickým proudem.

▶ FIG. 12

Postavte zařízení na stabilním podkladu. Když se zařízení převrátí z vnitřku vyteče voda a může způsobit poškození a v důsledku může dojít k úrazu elektrickým proudem.

▶ FIG. 13

Ochrana filtru. Pokud zařízení delší dobu nepoužíváte uschovejte filtr ve foliovém sáčku.

▶ FIG. 14

Nepoužívejte zařízení v blízkosti vody. Vniknutí vody dovnitř zařízení může způsobit poškození a v důsledku může dojít k úrazu elektrickým proudem.

▶ FIG. 15

Tato jednotka je vhodná pro napájecí napětí 220-240V/\~50Hz Používaní jiných zdrojů napájení může způsobit požár nebo úraz elektrickým proudem.

▶ FIG. 16

Chraňte šňůru proti poškození. Na šňůru nestavějte žádné těžké předměty, neohřívejte a netahejte kabel. Nebezpečí požáru nebo úrazu elektrickým proudem.

▶ FIG. 17

Zástrčku očistíte a správně zapojte. Pokud zástrčka ne je správně zapojená může dojít k úrazu elektrickým proudem.

▶ FIG. 18

Nevypínejte zařízení vytažením zástrčky ze zásuvky. Nebezpečí požáru nebo úrazu elektrickým proudem.

▶▶ 5. INFORMACE O PRÁCE ZAŘÍZE-NÍ

▶ Při přenášení zařízení nenaklonujte ho o víc něž 45°, aby se nepoškodil kompresor.

▶ Zařízení lze používat v teplotě 5ž 35°C.

▶ Během odvlhčovaní teplota v místností se zvýší o 1° až 3°C, v důsledku teploty, kterou vybavuje pracující kompresor. Je to normální jev.

▶ Je-li teplota v místnosti nižší něž 10 a absolutní vlhkost je také nízká ne je nutné spouštění odvlhčovače.

▶ Přívod a odvod vzduchu umístěte aspoň 10 cm od stěny.

▶ Pro zvýšení výkoností zařízení uzavřete okna a dveře.

▶ Protože zacpaný filtr může způsobit snížení výkonnosti odvlhčovaní a dokonce nesprávné fungování, vyčistěte filtr aspoň raz za měsíc. V případě, že zařízení pracuje ve velmi prašném prostředí lze čistit filtr raz za týden, dokonce i každý den. Pro čistění odšroubujte přední kryt. V nutných případech mírně filtr poklepte, větší nečistoty odstraníte vysavačem nebo umyjte filtr ve vlažné vodě (s přídavkem přírodní detergen-

tů < 40%) a osušte.

▶▶ 6. ODSTRAŇOVÁNÍ ZÁVAD

ZAŘÍZENÍ NEFUNGUJE

▶ Příčina

1. Chybí napájení

2. Zařízení vypnuté

3. Zástrčka není v zásuvce.

4. Poškozená pojistka

▶ Rešení

1. Zapněte napájení
2. Zapněte zařízení
3. Zastrčte zástrčku
4. Vyměníte pojistku

ODVLHČOVAČ NEDOSTATEČNĚ SNIŽUJE VLHKOST

▶ Příčina

1. Ucpány filtr
2. Ucpány průtok nebo odtok
3. Otevřené okna nebo dveře
4. Vytékání chladící látky

▶ Rešení

1. Vyčistěte filtr
2. Odblokujte prūtok nebo odtok
3. Uzavřete okna a dveře, prěneste na místo nevystavené slunečnímu záření
4. Kontaktujte se na výrobce nebo prodejce

VYTÉKÁNÍ VODY

▶ Příčina

1. Zařízení je nakloněné
2. Odtok vody je ucpaný

▶ Rešení

1. Postavte zařízení ve vodorovní poloze
2. Odblokujte odtok vody

NENORMÁLNÍ HLUK

▶ Příčina

1. Zařízení nestojí stabilně
2. Zacpaný filtr

▶ Rešení

1. Dejte zařízení do stabilní polohy
2. Vyčistěte filtr.

▶ Pokud kterékoliv uvedený závady nejste schopni odstranit sami kontaktujte se na pro-dejce nebo dodavatele. Je přisně zakázáno de-

montování zařízení (kromě čistění filtru).

▶ Při spuštění a zastavování zařízení emituje zvuk způsobený oběhem chladící látky. Je to normální jev a nelze její hodnotit jako závadu.
▶ Teplý vzduch, který proudi z odvodu vzduchu je normální jev.

KÓD ZÁVADY:

Zařízení automatický rozezná druh závady a displeji vlhkosti zobrazí její kód.

KKÓD ZÁVADY E1

▶ Snímač vlhkosti

KÓD ZÁVADY E2

▶ Snímač v obvodě chladící látky

KÓD ZÁVADY E5

▶ Fázové jištění

▶ Zapojte zástrčku do sieti, ozve sa charakteristický zvuk.

1. Chybuje napájanie
2. Zariadenie vypnuté
3. Zástrčka nie je v zásuvke.
4. Poškodená poistka

▶ Riešenie

1. Zapnete napájanie
2. Zapnete zariadenie
3. Zastrčte zástrčku
4. Vymente poistku

ODVLHČOVAČ NEDOSTATOČNE ZNI-ŽUJE VLHKOST

Príčina

1. Zariadenie je naklonené
2. Odvod vody je zapchatý

▶ Riešenie

1. Zariadenie nestojí stabilne
2. Zapchatý filter

▶ Riešenie

1. Dajte zariadenie do stabilnej polohy
2. Vyčist'te filter.

• Produkt je navržen a vyroben za použití velmi kvalitních materiálů a komponent, které lze recyklovat a znovu použit. - Když je produktu připevněn symbol s přeškrtnutým košem, znamená to, že je produkt kryt evropskou směrnici 2002/96/EC.
• Informujte se o místním tříděném systému pro elektrické produkty.
• Rid'te se místními pravidly a nelikvidujte staré produkty spolu s běžným odpadem. Správná likvidace starého produktu pomůže zabránit případným negativním následkům pro životní prostředí a lidské zdraví.
