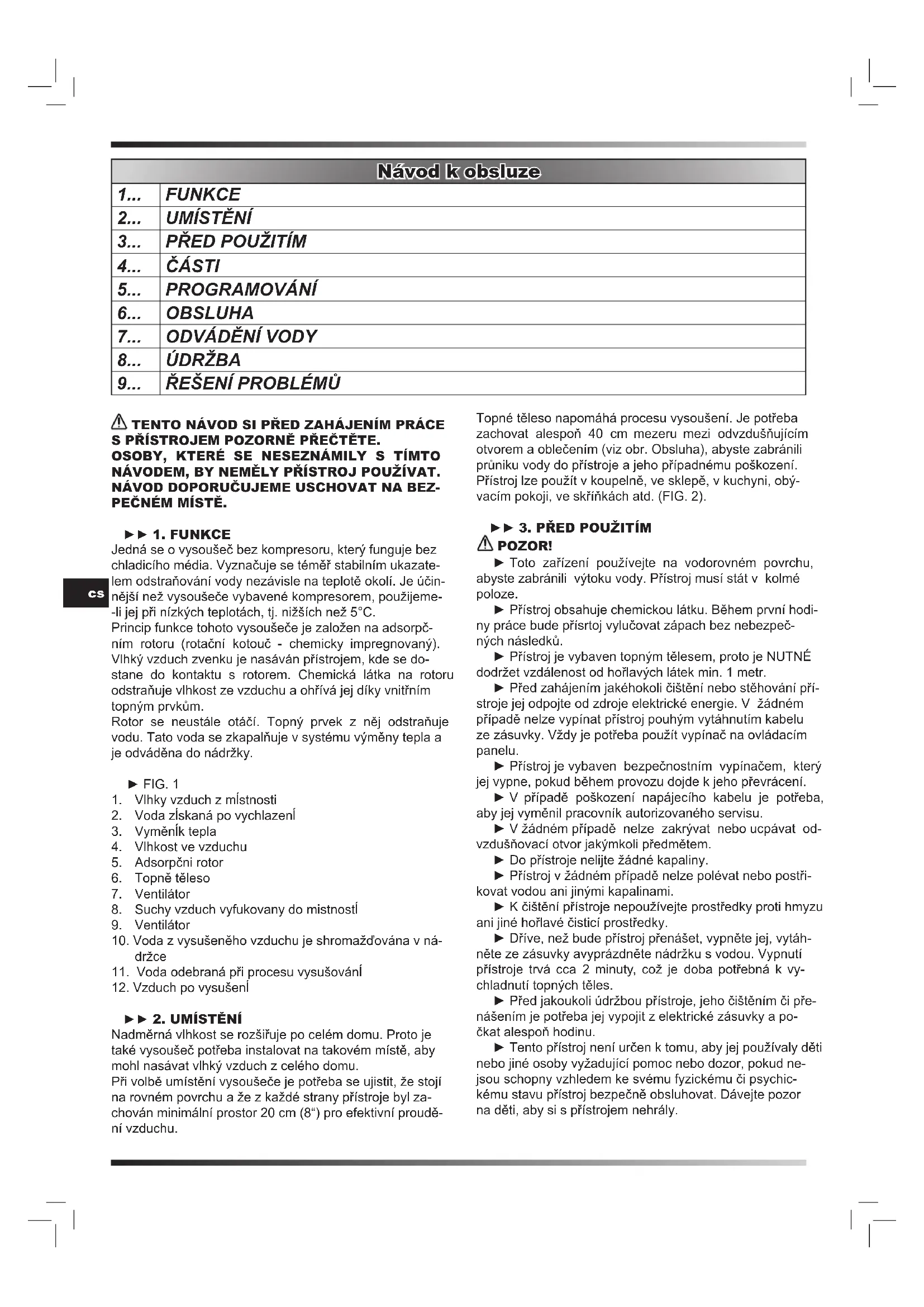

NÁVOD K OBSLUZE DHA 10 Master

TENTO NÁVOD SI PŘED ZAHÁJENÍM PRÁCE S PŘÍSTROJEM POZORNĚ PŘEČTĚTE. OSOBY, KTERÉ SE NESEZNÁMILY S TÍMTO NÁVODEM, BY NEMĚLY PŘÍSTROJ POUŽÍVAT. NÁVOD DOPORUČUJEME USCHOVAT NA BEZ- PEČNÉM MÍSTĚ. ► 1. FUNKCE Jedná se o vysoušeč bez kompresoru, který funguje bez chladicího média. Vyznačuje se téměř stabilním ukazate- lem odstraňování vody nezávisle na teplotě okolí. Je účin- nější než vysoušeče vybavené kompresorem, použijeme- -li jej při nízkých teplotách, tj. nižších než 5°C. Princip funkce tohoto vysoušeče je založen na adsorpč- ním rotoru (rotační kotouč - chemicky impregnovaný). Vlhký vzduch zvenku je nasáván přístrojem, kde se do- stane do kontaktu s rotorem. Chemická látka na rotoru odstraňuje vlhkost ze vzduchu a ohřívá jej díky vnitřním topným prvkům. Rotor se neustále otáčí. Topný prvek z něj odstraňuje vodu. Tato voda se zkapalňuje v systému výměny tepla a je odváděna do nádržky. ► FIG. 1

1. Vlhky vzduch z mĺstnosti

4. Vlhkost ve vzduchu

8. Suchy vzduch vyfukovany do mistnostĺ

10. Voda z vysušeněho vzduchu je shromažďována v ná-

11. Voda odebraná při procesu vysušovánĺ

12. Vzduch po vysušenĺ

Nadměrná vlhkost se rozšiřuje po celém domu. Proto je také vysoušeč potřeba instalovat na takovém místě, aby mohl nasávat vlhký vzduch z celého domu. Při volbě umístění vysoušeče je potřeba se ujistit, že stojí na rovném povrchu a že z každé strany přístroje byl za- chován minimální prostor 20 cm (8“) pro efektivní proudě- ní vzduchu. Topné těleso napomáhá procesu vysoušení. Je potřeba zachovat alespoň 40 cm mezeru mezi odvzdušňujícím otvorem a oblečením (viz obr. Obsluha), abyste zabránili průniku vody do přístroje a jeho případnému poškození. Přístroj lze použít v koupelně, ve sklepě, v kuchyni, obý- vacím pokoji, ve skříňkách atd. (FIG. 2).

POZOR! ► Toto zařízení používejte na vodorovném povrchu, abyste zabránili výtoku vody. Přístroj musí stát v kolmé poloze. ► Přístroj obsahuje chemickou látku. Během první hodi- ny práce bude přísrtoj vylučovat zápach bez nebezpeč- ných následků. ► Přístroj je vybaven topným tělesem, proto je NUTNÉ dodržet vzdálenost od hořlavých látek min. 1 metr. ► Před zahájením jakéhokoli čištění nebo stěhování pří- stroje jej odpojte od zdroje elektrické energie. V žádném případě nelze vypínat přístroj pouhým vytáhnutím kabelu ze zásuvky. Vždy je potřeba použít vypínač na ovládacím panelu. ► Přístroj je vybaven bezpečnostním vypínačem, který jej vypne, pokud během provozu dojde k jeho převrácení. ► V případě poškození napájecího kabelu je potřeba, aby jej vyměnil pracovník autorizovaného servisu. ► V žádném případě nelze zakrývat nebo ucpávat od- vzdušňovací otvor jakýmkoli předmětem. ► Do přístroje nelijte žádné kapaliny. ► Přístroj v žádném případě nelze polévat nebo postři- kovat vodou ani jinými kapalinami. ► K čištění přístroje nepoužívejte prostředky proti hmyzu ani jiné hořlavé čisticí prostředky. ► Dříve, než bude přístroj přenášet, vypněte jej, vytáh- něte ze zásuvky avyprázdněte nádržku s vodou. Vypnutí přístroje trvá cca 2 minuty, což je doba potřebná k vy- chladnutí topných těles. ► Před jakoukoli údržbou přístroje, jeho čištěním či pře- nášením je potřeba jej vypojit z elektrické zásuvky a po- čkat alespoň hodinu. ► Tento přístroj není určen k tomu, aby jej používaly děti nebo jiné osoby vyžadující pomoc nebo dozor, pokud ne- jsou schopny vzhledem ke svému fyzickému či psychic- kému stavu přístroj bezpečně obsluhovat. Dávejte pozor na děti, aby si s přístrojem nehrály. Návod k obsluze 1... FUNKCE

3. Držák vodní nádržky

5. Víko vodní nádržky

7. Výpusťový otvor pro stálý odvod vody

2. Aktivní uhlíkový ltr

Stisknutím tohoto tlačítka lze nastavit pracovní režim pří- stroje na: NÍZKÝ (TICHÉ vysoušení) Pokud je vlhkost v místnos- ti: < než nastavená vlhkost, přístroj bude pracovat při NÍZKÉ rychlosti ventilátoru (bez topného tělesa). ≥ nastavené vlhkosti, zařízení bude pracovat s NÍZKOU rychlostí ventilátoru (s topným tělesem). VYSOKÝ (TURBO vysoušení) Pokud je vlhkost v místnosti ≥ nastavené vlhkosti, zařízení bude pracovat s VYSO- KOU rychlostí ventilátoru (s topným tělesem). < než nastavená vlhkost, zařízení bude pracovat s VYSO- KOU rychlostí ventilátoru (bez topného tělesa). VYSOUŠEČ: NEPŘETRŽITÝ PROVOZ s VYSOKOU rychlostí ventilátoru a TOPNÝM TĚLESEM (program su- šení oblečení).

2. TLAČÍTKO HUMITIDY (VLHKOST)

Stisknutím tlačítka HUMITIDY (VLHKOST) nastavíte po- žadovanou vlhkost v místnosti: nepřetržité vysoušení, 40%, 50%, 60% nebo 70%. Po výběru se rozsvítí přísluš- ná dioda. Pokud nebude nastavena vlhkost tímto tlačít- kem, přístroj bude pracovat s výchozí nastavenou vlhkos- tí 50%.

3. TLAČÍTKO TIMER (ČASOVAČ)

Tlačítkem TIMER nastavíte požadovanou dobu práce přístroje. Po stisknutí tohoto tlačítka LED displej zobrazí číselnou hodnotu, která byla zvolena (1 - 24 v cyklu). Po spuštění časovače se rozsvítí symbol TIMER. nastave- ný čas bude zobrazen na LED displeji po dobu 8 sekund. Poté se LED displej vrátí do režimu zobrazení vlhkosti vzduchu v místnosti. Po dosažení nastaveného času se přístroj automaticky vypne. Pokud nestisknete tlačítko ča- sovače, přístroj bude pracovat v nepřetržitém, 24 hodino- vém režimu.

4. TLAČÍTKO POWER (NAPÁJENÍ)

Stisknutím tohoto tlačítka vypnete nebo zapnete přístroj. Je-li napájení zapnuto, rozsvítí se kontrolka napájení.

5. KONTROLKA TICHÉHO PROVOZU

Vyberete-li funkci TICHÉHO provozu, rozsvítí se přísluš- ná kontrolka.

6. KONTROLKA TURBO PROVOZU

Vyberete-li funkci TURBO provozu, rozsvítí se příslušná kontrolka.

7. KONTROLKA REŽIMU SUŠENÍ OBLEČENÍ

Vyberete-li program SUŠENÍ OBLEČENÍ, rozsvítí se pří- slušná kontrolka.

8. DISPLEJ ZOBRAZUJÍCÍ STUPEŇ VLHKOSTI

Zobrazuje vlhkost v místnosti (35~95%RH). Stisknutím tlačítka „TIMER“ zobrazíte nastavený čas, po 8 sekun- dách dojde k návratu do režimu zobrazení vlhkosti v míst- nosti.

9. KONTROLKA NASTAVENÉ VLHKOSTI

Nepřetržité vysušování, 40%, 50%, 60%, 70%

Stisknutím tohoto tlačítka nastavíte dobu práce (1 - 24 hodin).

11. KONTROLKA NAPÁJENÍ (POWER)

Pokud přístroj pracuje normálně, kontrolka se rozsvítí modře. Kontrolka však bude výstražně BLIKAT v násle- dujících případech: ► Přístroj byl nachýlen (převrácen). ► Ventilátor odstraňuje teplo (po vypnutí napájení bude zařízení dále odstraňovat teplo po dobu 2 minut až do úplného vychladnutí).

12. KONTROLKA PLNÉ VODNÍ NÁDRŽKY

Rozsvítí se ČERVENĚ, je-li nádržka s vodou plná nebo není-li ve správné poloze.► 6. OBSLUHA ► Zapojte přístroj do správné elektrické zásuvky. (Řiďte se štítkem na zadní straně přístroje). ► Pro zapnutí přístroje stiskněte tlačítko POWER (NA- PÁJENÍ) Přístroj začne pracovat v nepřetržitém režimu. ► Stiskněte tlačítko HUMITIDY (VLHKOST) pro nasta- vení požadované vlhkosti v místnosti: nepřetržité vysou- šení, 40%, 50%, 60% nebo 70% ► Stiskněte tlačítko MODE pro výběr rychlosti ventilace, TICHÁ, TURBO nebo VYSOUŠEČ. ► Stiskněte tlačítko TIMER pro nastavení požadované doby práce přístroje (1~24 hod.). ► Pro vypnutí přístroje stiskněte opět tlačítko POWER. DŮLEŽITÉ! ► Přístroj přestane zcela pracovat až 2 minuty po jeho vypnutí. Tato doba je potřebná k vychladnutí topných tě- les. Během chladnutí bude indikátor napájení výstražně blikat.

NEODPOJUJTEKABEL PŘÍMOZE ZÁSUVKY ZA

ÚČELEM RYCHLÉHO VYPNUTÍ PŘÍSTROJE. ► Přístroj nepoužívejte bez VZDUCHOVÉHO FILTRU. ► Z bezpečnostních důvodů je potřeba přístroj po 8 hodi- nách nepřetržitého provozu vypnout na 2 minuty a poté jej opět zapnut, bez ohledu na to, zda bylo dosaženo nasta- veného času. Během přestávky ventilátor stále pracuje a odvádí teplo z přístroje. Pro vypnutí přístroje stiskněte opět tlačítko POWER (nastavený čas bude vymazán). Dojde-li k naplnění nádržky na vodu, bude nastavený čas také smazán. Pokud nebyl nastaven čas, přístroj se auto- maticky vypne po 24 hodinách. ► Pokud přístroj pracuje v režimu SUŠENÍ oblečení, musí se nacházet ve vzdálenosti ALESPOŇ 40 CM od jiných předmětů (např. oblečení), přičemž je potřeba se ujistit, zda se do odvzdušňovacího otvoru přístroje nedo- stane voda. Při volbě minimální vzdálenosti od předmětů ve všech směrech se řiďte následujícím obrázkem. (FIG. 8). ► Přístroj je vybaven bezpečnostním vypínačem, který jej chrání proti přehřátí. Je-li přístroj nachýlen (převrá- cen), dojde k jeho automatickému vypnutí. Indikátor PO- WER (NAPÁJENÍ) se rozsvítí ČERVENĚ a přístroj vydá 3 varovné zvukové signály. Po navrácení přístroje do kolmé polohy stiskněte tlačítko POWER, čímž přístroj opět uve- dete do provozu ► Autodiagnóza: Pokud pokojové čidlo, čidlo vlhkosti nebo nachýlení nefunguje, přístroj vydá 3 varovné zvuko- vé signály, indikátor NAPÁJENÍ se rozsvítí ČERVENĚ a přístroj se VYPNE.

Je-li nádržka na vodu zcela naplněna, přístroj přestane pracovat, přičemž: ► Se rozsvítí kontrolka signalizující plnou nádržku na vodu. ► Zařízení vydá 10 varovných signálů, upozorňujících na stav nádržky. Pro vypnutí varovných zvuků lze stisk- nout tlačítko POWER, čímž dojde k vypnutí přístroje. Pro vyprázdnění nádržky postupujte následovně (FIG. 9):

1. Přidržte přístroj jednou rukou, aby byl stabilní.

2. Vyjměte nádržku přímo z přístroje.

3. Uchopte držák nádržky, sejměte víko nádržky a vý-

pustí vypustěte vodu.

4. Po vyprázdnění vraťte nádržku na své místo a pře-

svědčte se, že byla vložena správně - symbol „plná nádržka“ by měl zhasnout a přístroj dále pracovat. POZOR: POKUD NEBYLA NÁDRŽKA VLOŽE- NA SPRÁVNĚ, INDIKÁTOR SIGNALIZUJÍCÍ PL- NOU NÁDRŽKU SE ROZSVÍTÍ ČERVENĚ A PŘÍ- STROJ BUDE VYDÁVAT SIGNÁLY.

Je-li přístroj používán ve velmi vlhkých podmínkách, ná- držka bude potřebovat častější vyprazdňování. V tomto případě bude výhodnější nastavit přístroj na režim stálé- ho odvádění vody následujícím způsobem (FIG. 10):

1. Odřežte záslepku stálého odvádění vody v zadní čás-

2. Vyjměte zátku vodní nádržky.

3. Vytáhněte nádržku na vodu, ucpěte vtok uvnitř pří-

stroje zátkou vyjmutou ze stálé výpusti.

4. Vytáhněte nádržku na vodu, ucpěte vtok uvnitř pří-

stroje zátkou vyjmutou ze stálé výpusti.

5. Vodní nádržku ustavte do normální polohy.

POZOR! HADIČKA NA VYPOUŠTĚNÍ VODY NENÍ STAN- DARDNÍ SOUČÁSTÍ VYBAVENÍ PŘÍSTROJE. ► 8. ÚDRŽBA Před jakoukoli údržbou přístroje nebo jeho čištěním je potřeba jej vypojit z elektrické zásuvky a počkat alespoň hodinu.

ČIŠTĚNÍ KRYTU PŘÍSTROJE

K důkladnému vyčištění krytu přístroje použijte měkký hadřík. V žádném případě nepoužívejte těkavé chemic- ké látky, benzín, detergenty, chemicky ošetřené oblečení nebo jiné čisticí roztoky, které by mohly poškodit kryt pří- stroje.

Vytáhněte vzduchový ltr, který se nachází v zadní části přístroje (FIG. 11) U PRACHOVÉHO FILTRU (OMÝVATELNÉHO FILTRU) (FIG. 12):

1. Pro usnadnění čištění ltru použijte vysavač nebo jej

lekce oklepejte. Pokud je ltr obzvlášť znečištěný, po- užijte teplou vodu s malým množstvím čisticího pro- středku.

2. Před provedením výměny se ujistěte, že ltr je zcela

3. Filtr nevystavujte slunečnímu záření

U AKTIVNÍHO UHLÍKOVÉHO FILTRU Tento ltr není omyvatelný. Jeho doba použití je různá a závisí na podmínkách, ve kterých je přístroj používán. Filtr je potřeba pravidelně kontrolovat (cca každých 6 mě- síců) a v případě potřeby jej vyměnit.

Přístroj vůbec nefunguje 1. Nesprávné zapojení do zásuvky

2. Nesprávná poloha vodní nádržky, nebo je tato nádržka plná

3. Přístroj stojí na nerovném povrchu

Přístroj neplní vysoušecí funkci. 1. Příliš velké množství prachu na vzduchovém ltru.

2. Ucpaný vstup nebo výstup vzduchu.

3. Příliš malá vlhkost v místnosti.

Výkon vysoušeče je nevyhovující. 1. Příliš mnoho otevřených dveří nebo oken.

2. Vybavení v místnosti zvyšuje vlhkost vzduchu.

Abnormální hluk motoru. 1. Zkontrolujte a vyčistěte vzduchový ltr.

2. Zkontrolujte, zda přístroj stojí v kolmé poloze na rovném povrchu.

Z přístroje vytéká voda. 1. Zkontrolujte, zda přístroj není převrácen (nachýlen).

2. Zkontrolujte, zda průtok vody v nádržce nebyl ucpán cizím tělesem.

Po vypnutí přístroje stále pracuje motor ventilátoru.

1. Poté, co přístroj ukončí svou práci, počkejte cca 2 minuty, dokud

elektrické topné těleso nebude ochlazeno vnitřním ventilátorem. Jedná se o normální chování přístroje. SKLADOVÁNÍ Pokud není přístroj delší dobu používán, je potřeba: ► Vypnout přístroj, vytáhnout napájecí kabel ze zásuvky a očistit jej. ► Zcela vyprázdnit nádržku s vodou a důkladně ji vytřít. ► Přístroj přikrýt a skladovat na místě, kde nebude vy- staven přímým slunečním paprskům
