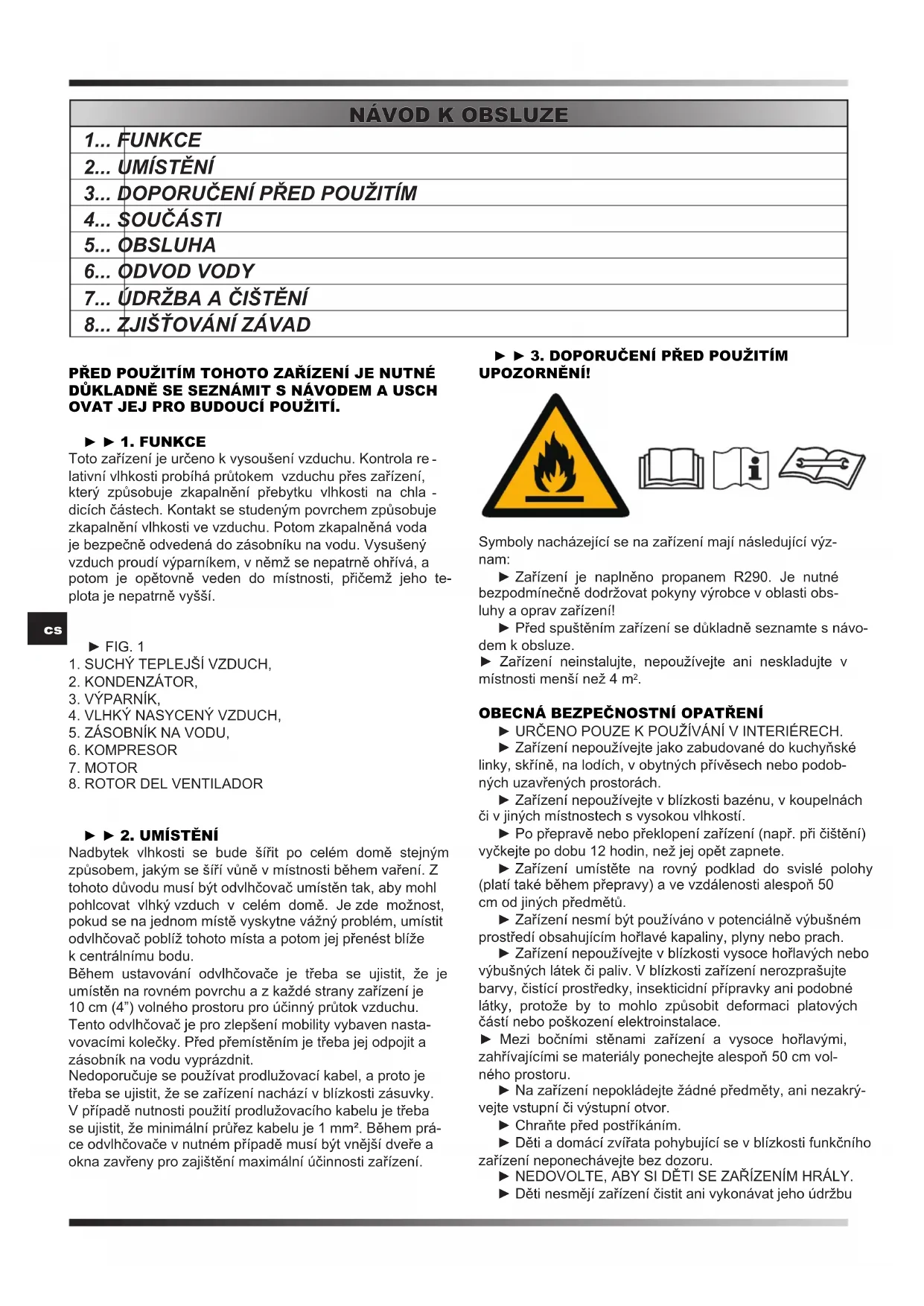

NÁVOD K OBSLUZE DH 720 Master

Toto zařízení je určeno k vysoušení vzduchu. Kontrola relativní vlhkosti probíhá průtokem vzduchu přes zařízení, který způsobuje zkapalnění přebytku vlhkosti na chla -dicích částech. Kontakt se studeným povrchem způsobuje zkapalnění vlhkosti ve vzduchu. Potom zkapalněná voda je bezpečně odvedená do zásobníku na vodu. Vysušený vzduch proudí výparníkem, v němž se nepatrně ohřívá, a potom je opětovně veden do místnosti, přičemž jeho teplota je nepatrně vyšší.

▶ FIG. 1

1. SUCHÝ TEPLEJŠÍ VZDUCH,
2. KONDENZÁTOR,
3. VÝPARNÍK,
4. VLHKÝ NASYCENÝ VZDUCH,
5. ZÁSOBNÍK NA VODU,
6. KOMPRESOR
7. MOTOR
8. ROTOR DEL VENTILADOR

▶ ▶ 2. UMÍSTĚNÍ

Nadbytek vlhkosti se bude šířit po celém domě stejným způsobem, jakým se šíří vůně v místnosti během vaření. Z tohoto důvodu musí být odvlhčovač umístěn tak, aby mohl pohlcovat vlhký vzduch v celém domě. Je zde možnost, pokud se na jednom místě vyskytne vážný problém, umístit odvlhčovač poblíž tohoto mista a potom jej přenést bliže k centrálnímu bodu.

Během ustavování odvlhčovače je třeba se ujistit, že je umístěn na rovném povrchu a z každé strany zařízení je 10 cm (4") volného prostoru pro účinný průtok vzduchu.

Tento odvlhčovač je pro zlepšení mobility vybaven nastavovacími kolečky. Před přemístěním je třeba jej odpojit a zásobník na vodu vyprázdnit.

Nedoporučuje se používat prodlužovací kabel, a proto je třeba se ujistit, že se zařízení nachází v blízkosti zásuvky. V případě nutnosti použití prodlužovacího kabelu je třeba se ujistit, že minimální průřez kabelu je 1 mm². Během práce odvlhčovače v nutném případě musí být vnější dveře a okna zavřeny pro zajištění maximální účinnosti zařízení.

▶ ▶ 3. DOPORUČENÍ PŘED POUŽITÍM UPOZORNĚNÍ!

Symboly nacházející se na zařízení mají následující význam:

▶ Zařízení je naplněno propanem R290. Je nutné bezpodmínečně dodržovat pokyny výrobce v oblasti obsluhy a oprav zařízení!
▶ Před spuštěním zařízení se důkladně seznamte s návo- dem k obsluze.
▶ Zařizení neinstalujte, nepoužívejte ani neskladujte v místnosti menší než 4 m².

OBECNÁ BEZPEČNOSTNÍ OPATŘENÍ

▶ URČENO POUZE K POUŽÍVÁNÍ V INTERIÉRECH.
▶ Zařízení nepoužívejte jako zabudované do kuchyňské linky, skřině, na lodích, v obytných přívěsech nebo podobných uzavřených prostorách.
▶ Zařízení nepoužívejte v blízkosti bazénu, v koupelnách či v jiných místnostech s vysokou vlhkostí.
▶ Po přepravě nebo překlopení zařízení (např. při čištění) vyčkejte po dobu 12 hodin, než jej opět zapnete.
▶ Zařízení umístěte na rovný podklad do svislé polohy (platí také během přepravy) a ve vzdálenosti alespoň 50 cm od jiných předmětů.
▶ Zařízení nesmí být používáno v potenciálně výbušném prostředí obsahujícím hořlavé kapaliny, plyny nebo prach.
▶ Zařízení nepoužívejte v blízkosti vysoce hořlavých nebo výbušných látek či paliv. V blízkosti zařízení nerozprašujte barvy, čistící prostředky, insekticidní přípravky ani podobné látky, protože by to mohlo způsobit deformaci platových částí nebo poškození elektroinstalace.
▶ Mezi bočními stěnami zařízení a vysoce hořlavými, zahřívajícími se materiály ponechejte alespoň 50 cm volného prostoru.
▶ Na zařízení nepokládejte žádné předměty, ani nezakrý-vejte vstupní či výstupní otvor.
▶ Chraňte před postříkáním.
▶ Děti a domácí zvířata pohybující se v blízkosti funkčního zařízení neponechávejte bez dozoru.
▶ NEDOVOLTE, ABY SI DĚTI SE ZAŘÍZENÍM HRÁLY.
▶ Děti nesmějí zařízení čistit ani vykonávat jeho údržbu

bez dozoru dospělé osoby.

▶ Není-li zařízení používáno, vypněte jej a odpojte od napájení.

▶ Funkční zařízení neponechávejte bez dozoru.

▶ Netahejte zařízení za napájecí kabel.

▶ Vyvarujte se kroucení, smotávání nebo popotahování za napájecí vodič, ani kabel nesvazujte nylonovým či oce-lovým drátem.

▶ Dbejte na to, aby se elektrická zásuvka i zástrčka nacházely na viditelném a dobře přístupném místě.

▶ Nepoužívejte prodlužovací kabely.

▶ Jestliže zařízení upadlo do vody, nevytahujte jej. V takovém případě je nutné okamžitě odpojit napájecí kabel. Před opětovným použitím zkontrolujte stav zařízení.

▶ Zařízení musí být zapojeno v souladu s národními elektrotechnickými předpisy a normami.

▶ Nepřekračujte doporučenou velikost místnosti uvedenou pro maximální výkon zařízení.

▶ Zavřete okna a dveře.

▶ V případě vystavení silnému slunečnímu zařízení zatáhněte závěsy nebo stáhněte žaluzie.

▶ Dbejte o čistotu filtrů.

- Jakmile podmínky v místnosti dosáhnou požadovaných hodnot, snižte nastavení teploty i intenzitu přísunu vzduchu.

▶ Nespouštějte zařízení, jestliže jsou zařízení, napájecí kabel nebo zástrčka poškozeny, zařízení nefunguje správně nebo se na něm vyskytují jiné známky poruchy. Zařízení ke kontrole a/nebo opravě předejte v kompletním stavu prodejci nebo elektrotechnikovi, který disponuje příslušnými oprávněními. Používejte výhradně originální náhradní díly. Zařízení (včetně napájecího kabelu a zástrčky) může být demontováno a/nebo opravováno výhradně oprávněnou a kvalifikovanou osobou.

▶ Doporučujeme provádět pravidelný servis a prohlídky zařízení.

▶ ZAŘÍZENÍ MŮŽE DEMONTOVAT NEBO UPRAVOVAT VÝHRADNĚ CERTIFIKOVANÝ SERVISNÍ TECHNIK.

▶ ZAŘÍZENÍ MŮŽE BÝT POUŽÍVÁNO VÝHRADNĚ V SOULADU S JEHO URČENÍM. JEHO POUŽÍVÁNÍ K JINÝM ÚČELŮM BUDE POVAŽOVÁNO ZA NEVHODNÉ POUŽITÍ. ZA VŠECHNA POŠKOZENÍ NEBO ZRANĚNÍ, KTERÁ BUDOU DŮSLEDKEM TAKOVÉHO POČÍNÁNÍ, JE ZODPOVĚDNÝ UŽIVATEL, NIKOLIV VÝROBCE ZAŘÍZENÍ.

▶ Zařízení musí být vždy v kolmé poloze.

▶ Všechna cizí tělesa musí být ve větší vzdálenosti od otvorů pro přívod a odvod vzduchu.

▶ Napájecí napětí musí být shodné s tím, které je uvedeno na výkonovém štítku na zadní straně zařízení.

▶ Pokud je poškozen napájecí kabel, může jej vyměnit oprávněný servisní pracovník nebo osoba s příslušnou kvalifikací.

▶ Pro zapnutí a vypnutí zařízení se v žádném případě nemá používat zástrčka.

▶ Vždy je třeba používat spínač na ovládacím panelu.

▶ Před přemístěním je třeba zařízení nejdříve odpojit a potom vypustit vodu ze zásobníku.

▶ Nesmí se používat rozprašovače proti hmyzu nebo jiné lehce hořlavé materiály.

▶ Zařízení se nesmí v žádném případě polévat nebo stříkat vodou.

▶ TENTO PŘÍSTROJ NESMÍ OVLÁDAT OSOBY (VČETNĚ DĚTÍ) S OMEZENÝMI FYZICKÝMI, SMYS-

LOVÝMI NEBO MENTÁLNÍMI SCHOPNOSTMI ANI OSOBY BEZ ZKUŠENOSTÍ, KTERÉ NEBYLY VYŠKOLENY OSOBOU ODPOVĚDNOU ZA JEJICH BEZPEČNOST. HLÍDEJTE DĚTI, ABY SI S PŘÍSTROJEM NEHRÁLY.

▶▶ BEZPEČNOSTNÍ OPATŘENÍ TÝKAJÍCÍ SE CHLADÍCÍHO MÉDIA R290:

▶ Důkladně se seznamte s níže uvedenými varováními

▶ Zařízení obsahuje chladící médium R290. Chladící médium R290 odpovídá směrnicím Evropské unie. Neprorážejte otvory do chladícího systému. Chladící médium R290 je vysoce hořlavou látkou (GWP3)!

▶ Nepoužívejte jiná zařízení nebo přípravky pro uryčlení odmrazování nebo čištění zařízení, než ta, která byla doporučena výrobcem.

▶ Zařízení skladujte v místnosti bez trvalých zdrojů hoření (např. otevřený oheň, funkční plynové zařízení nebo funkční elektrické topné těleso).

▶ Neprorážejte ani neopalujte součásti chladícího systému zařízení. Nesměřujte světlo přímo na zařízení.

▶ Zařízení uchovávejte tak, aby nemohlo dojít k mechanickému poškození.

▶ Zařízení musí být nainstalováno, používáno a skladováno v místnosti, jejíž podlahová plocha je větší než 4m².

▶ Chladící médium může být bez zápachu, což komplikuje zjišťování netěsností systému.

▶ Dodržujte národní normy a předpisy týkající se plyných paliv.

▶ Nezakrývejte ventilační otvory.

▶ Zařízení uchovávejte v dobře větrané místností, je velikost bude odpovídat technické specifikaci zařízení.

▶ Každá osoba, která bude zajišťovat obsluhu nebo oprav vy chladícího systému, musí mít platný certifikát vydany příslušnou technickou institucí, který potvrzuje kompetence takové osoby v oblasti bezpečné obsluhy chladících médií v souladu s platnými normami a předpisy.

▶ Servisní úkony je nutné provádět výhradně v souladu s pokyny výrobce zařizení. Obsluhu a opravy, které vyžadují přítomnost kvalifikovaného servisního personálu, je nutné provádět pod dohledem osoby, která k tomu má odpovídající kompetence v oblasti používání vysoce hořlavých chladících médií.

DŮLEŽITÉ!

Zařízení nelze používat při pokojové teplotě nižší než 5°C, aby nedošlo k námraze na výparníkovém hadu.

▶▶ 4. SOUČÁSTI

▶ Přední strana FIG. 2

1. Ovládací panel

2. Podsvícení

3. Přední panel

4. Zadní panel

▶ Zadní strana FIG. 3

1. Ventilační klapka

2. Madlo

3. Přívod vzduchu / Filtry

4. Ukazovatel nastavení hladiny vody

5. Zásobník na vodu

▶▶ 5. OBSLUHA

▶ Ovládací panel FIG. 4

1. Tlačítko pro nastavení vlhkosti
2. Signalizace provozního režimu (nepřetržitý, vlhkost 40%, 50%, 60%, 70%)
3. Zobrazení teploty/vlhkosti
4. Signalizace práce časovače
   5 Tlačítko zobrazení teploty
5. Signalizace VYSOUŠEČ
6. Tlačítko VYSOUŠEČ
7. Signalizace vysoké rychlosti ventilace
8. Tlačítko rychlost/ventilace
9. Signalizace nízké rychlosti ventilace
10. Signalizace napájení
11. Tlačítko ON/OFF (napájení)
12. Signalizace „Naplnění vodou“
13. Tlačítko HODINY

Kontrolka na předním panelu zařízení svítí 3 různými barvami, v závislosti na úrovni vlhkosti vzduchu. To uživateli umožňuje rychle určit vlhkost vzduchu v místnosti:

Modré světlo - vlhkost místnosti > 70%

Zelené světlo - vlhkost místnosti 50\~70%

Červené světlo - vlhkost místnosti < 50%

Blikající červené světlo - alarm naplnění vodou

▶ Obsluha

1. Přístroj zapojte do správné elektrické zásuvky. (Zkontrolujte hodnoty napětí/frekvence na výrobním štítku přístroje).
2. Pro spuštění přístroje stiskněte tlačítko ON/OFF. Spustí se kompresor.
3. Pro výběr provozního režimu stiskněte tlačítko nastavení vlhkosti. Na výběr jsou režimy - nepřetržitý, vlhkost 40%, 50%, 60% nebo 70%. Rozsvítí se příslušná kontrolka pro danou hodnotu.
4. Pro nastavení rychlosti ventilace (nízká/vysoká) stiskněte tlačítko rychlost/ventilace. Rozsvítí se příslušná kontrolka pro danou hodnotu.
   5 Stiskněte tlačítko HODINY pro nastavení očekávané doby práce (1\~24 hodin). Po stisknutí tlačítka HODINY okénko displeje zobrazí aktuálně vybraný čas. Pokud tlačítko uvolníte na 8 sekund, v okénku se znovu začne zobrazovat vlhkost v místnosti. Po uplynutí nastaveného počtu hodin se kompresor automaticky vypne.
5. Stisknutím tlačítka „TEMP“ zobrazíte aktuální teplotu v místnosti. Pokud tlačítko uvolníte na 8 sekund, v okénku se znovu začne zobrazovat vlhkost v místnosti.
6. Funkce VYSOUŠEČ zapíná turbo režim ventilačního systému - vlhkost v místnosti se bude neustále vysoušet - tato funkce umožňuje sušit prádlo.
7. Pro vypnutí přístroje stiskněte tlačítko ON/OFF.
8. Funkce nastavitelného zapnutí (PRE-SET) - pomocí tlačítka HODINY bez spuštění jakýchkoli dalších funkcí přístroje (včetně tlačítka ON/OFF) lze nastavit čas zapnutí přístroje/ Například pokud nastavíte hodiny na '2', přístroj se automaticky spustí po 2 hodinách.

▶▶ 6. ODVOD VODY

Je-li vodní nádržka naplněna, kompresor se z bezpečnostních důvodů automaticky vypne a signalizace naplnění vodou se rozsvítí červeně.

Chcete-li nádržku vyjmout, vysuňte ji kolmo z přístroje.

Po vyprázdnění zasuňte nádržku zpět na její místo. Ujistěte se, že je správně umístěna - kontrolka naplnění vodou zhasne a vysoušeč se zapne.

Všimněte si, že pokud nádržka není vložena správně, sig-

nalizace naplnění vodou bude dále svítit červeně.

PLYNULÝ ODVOD

Je-li vysoušeč používán při vysoké vlhkosti vzduchu, vodní nádržku bude nutno vyprazdňovat častěji. V tomto případě je značně pohodlnější nastavit nepřetržité vyprazdňování nádržky. Chcete-li tak učinit, proved'te následující:

1. Vyjměte vodní nádržku (Obr. 5).
2. Vodní hadici zapojte do výstupního otvoru o průměru: 11 mm (hadice není součástí balení) (Obr. 6).
3. Ujistěte se, že je hadice správně připevněná a voda bez problémů odtéká. Pozor! Při velmi nízkých teplotách je potřeba provést další zabezpečení hadice proti zamrznutí.
4. Nádržku vložte na její místo.

▶▶ 7. ÚDRŽBA A ČIŠTĚNÍ

Před provedením údržby a čištění zařízení je třeba jej vždy odpojit od napájecí sítě.

ČIŠTĚNÍ TĚLESA ZAŘÍZENÍ

K vyčištění zařízení je třeba použít měkký hadřík.

V žádném případě se nemají používat plynné chemické substance, detergenty, benzín, chemicky ošetřené oblečení nebo jiné čisticí roztoky. Každá z těchto látek může poškodit plášť zařízení.

ČIŠTĚNÍ FILTRU

Tento model vysoušeče je vybaven 2 typy filtrů (FIG. 7):

1. PRACHOVÝ FILTR

2. Sundejte držák filtru, odstraňte filtr z aktivním uhlíkem.

3. Filtr jemně vyčistěte pomocí vysavače nebo opláchnutím pod kohoutkem vodovodu. Je-li filtr silně znečištěný, použijte teplou vodu a malé množství detergentu.
4. Před opětovným použitím se ujistěte, že je filtr zcela suchý.
5. Filtr nevystavujte prímému slunečnímu světlu.
6. AKTIVNÍ UHLÍKOVÝ FILTR (pro vázání částic prachu rozvířených ve vzduchu a omezení množení bakterii).

Aktivní uhlíkový filtr se nachází za prachovým filtrem a na rozdíl od něj není omývatelný. Životnost uhlíkového filtru závisí na podmínkách prostředí, ve kterém se přístroj používá. Filtr je nutno pravidelně kontrolovat a v případě potřeby měnit.

ÚSCHOVA

Pokud zařízení nebude delší dobu používáno, je třeba jej odpojit. Napájecí kabel je třeba odpojit a očistit:

▶ Zásobník na vodu je třeba úplně vyprázdnit a vytřít dočista.
▶ Zařízení je třeba přikrýt a uchovávat na místě chráněném před slunečními paprsky.

▶▶ 8. ZJIŠTOVÁNÍ ZÁVAD

ZAŘÍZENÍ NEFUNGUJE:

▶ Je zařízení připojeno k napájecí síti?
▶ Je připojený v domě elektrický proud?
▶ Má pokojová teplota ^ C nebo více než 35 ^ C? Pokud ano, jedná se o teplotu mimo pracovní rozsah zařízení.
▶ Je třeba se ujistit, zda hygrostat (nebo přepínač ON/OFF) je zapnut.
▶ Je třeba se ujistit, zda zásobník na vodu je správně ustaven v zařízení a zda není plný.
Je třeba se ujistit, že ventilační otvory nejsou zablokovány.

ZDÁ SE, ŽE ZAŘÍZENÍ NEPRACUJE:

▶ Není filtr zaprášený nebo špinavý?
▶ Nejsou ventilační otvory zablokovány?
▶ Není vlhkost okolí již příliš nízká?

ZDÁ SE, ŽE ZAŘÍZENÍ NEPRACUJE EFEKTIVNĚ :

▶ Není otevřeno příliš mnoho dveří a oken?
▶ Není v místnosti něco, co způsobuje velkou vlhkost?

ZAŘÍZENÍ JE PŘÍLIŠ HLUČNÉ:

▶ Je třeba zkontrolovat, zda zařízení stojí na rovném povrchu

ZE ZAŘÍZENÍ VYTÉKÁ VODA:

▶ Je třeba se ujistit, že zařízení je v dobrém technickém stavu.
▶ Pokud není využívána možnost plynulého odtékání vody, je třeba se ujistit, že gumová záslepka (zespodu zařízení) je na svém místě.

Códigos de errores en la pantalla
Código Causa Solución
E1 El sensor de temperatura del ambiente (con la protección de resina) está abierto o no funciona correctamente debido a un cortocircuito.		Verificar si el sensor de temperatura del ambiente está conectado al circuito impreso de forma correcta.
		Cambiar el sensor de temperatura del ambiente.
		Cambiar el circuito impreso principal.
		El nivel de humedad del aire está por debajo del 40% de la humedad relativa.
E2 El sensor del circuito de refrigeración (con la protección de cobre) está abierto o no funciona correctamente debido a un cortocircuito		Verificar si el sensor está conectado al circuito impreso de forma correcta.
		Cambiar el sensor.
		Cambiar el circuito impreso principal.
E3	Vodič čidla ovládání teploty( TC) je uvolněný nebo poškozený.Zařízení bude vydávat varovný zvukový signál po dobu 3 sekund a hlášení E3 bude blikat v sekundových intervalech.Kompresor a motor ventilátoru přestanou pracovat.	Čidlo je nutné zkontrolovat a vyměnit.
E4 Jestliže	teplota, kterou detekuje čidlo TC, činí minimálně 130°C po dobu delší než 5 sekund, bude zařízení vydávat varovný zvukový signál po dobu 3 sekund a hlášení E5 bude blikat v sekundových intervalech.Kompresor a motor ventilátoru přestanou pracovat.	V takovém případě zařízení vypněte a opět zapněte tlačítkem ON/OFF a zkontrolujte, zda bude hlášení E5 i nadále zobrazováno.Jestliže porucha nezmizí, znamená to, že kompresor nefunguje správně.Systém kompresoru je nutné zkontrolovat a odstranit případné vady.

• Produkt je navržen a vyroben za použití velmi kvalitních materiálů a komponent, které lze recyklovat a znovu použit. - Když je produktu připevněn symbol s přeškrtnutým košem, znamená to, že je produkt kryt evropskou směrnicí 2002/96/EC.
• Informujte se o místním tříděném systému pro elektrické produkty.
• Rid'te se místními pravidly a nelikvidujte staré produkty spolu s běžným odpadem. Správná likvidace starého produktu pomůže zabránit případným negativním následkům pro životní prostředí a lidské zdraví.
