DH 720 - Humidificador Master - Manual de uso y guía de instrucciones gratis

Tipo de dispositivo	Aire acondicionado
Función	Refrigeración y deshumidificación
Potencia frigorífica	No especificado
Consumo eléctrico	No especificado
Tensión de alimentación	No especificado
Frecuencia	No especificado
Caudal de aire	No especificado
Nivel de ruido	No especificado
Tipo de gas refrigerante	No especificado
Dimensiones (An x Al x Pr)	No especificado
Peso	No especificado
Instalación	Montaje en pared
Modo de control	No especificado
Función temporizador	Sí
Filtro	Sí
Normas de seguridad	CE

MANUAL DE USUARIO DH 720 Master

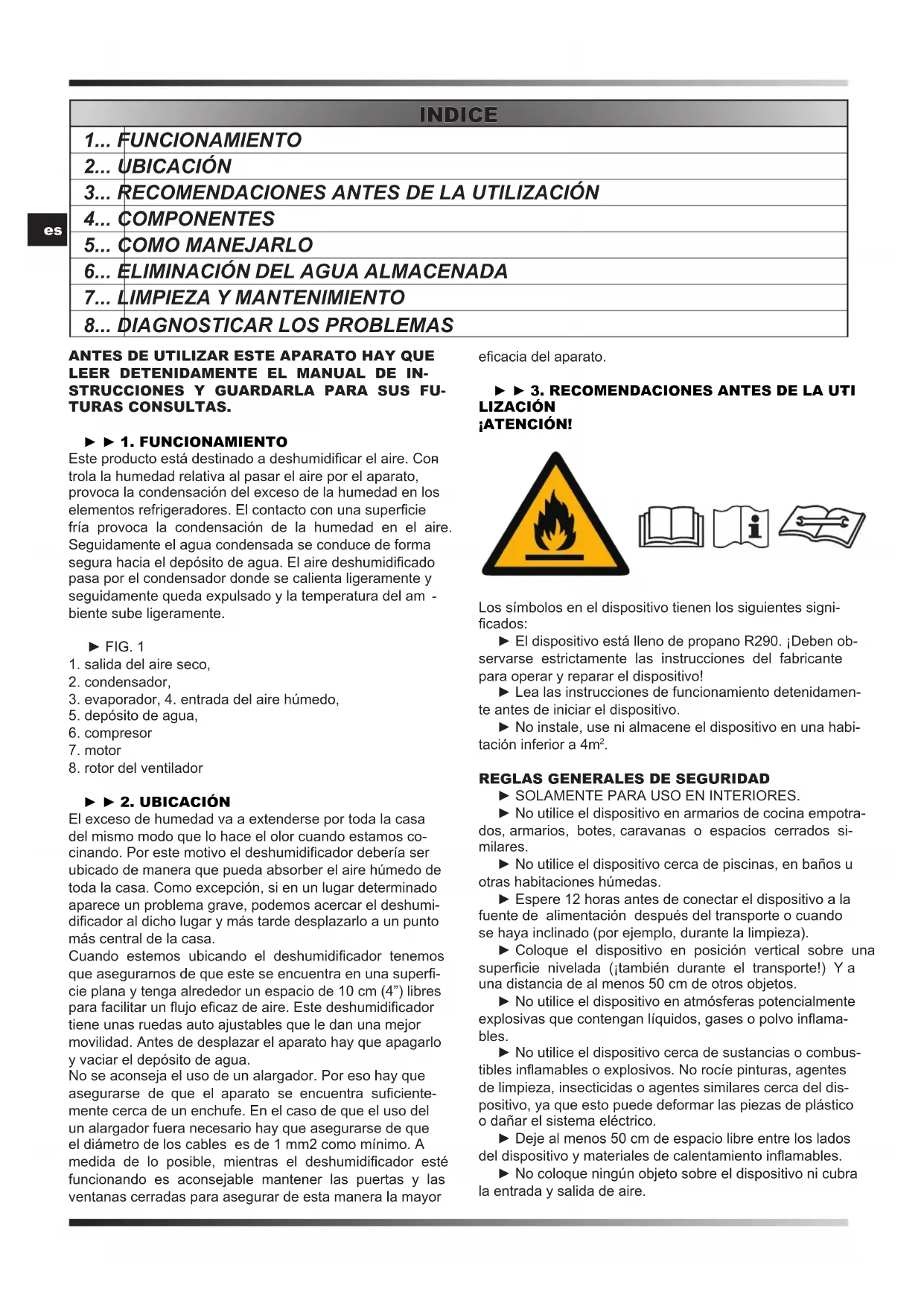

INDICE

1... FUNCIONAMIENTO

2... UBICACIÓN

3... RECOMENDACIONES ANTES DE LA UTILIZACIÓN

4... COMPONENTES

5... COMO MANEJARLO

6... ELIMINACIÓN DEL AGUA ALMACENADA

7... LIMPIEZA Y MANTENIMIENTO

8... DIAGNOSTICAR LOS PROBLEMAS

ANTES DE UTILIZAR ESTE APARATO HAY QUE LEER DETENIDAMENTE EL MANUAL DE INSTRUCCIONES Y GUARDARLA PARA SUS FUTURAS CONSULTAS.

▶ 1. FUNCIONAMIENTO

Este producto está destinado a deshumidificar el aire. Con trola la humedad relativa al pasar el aire por el aparato, provoca la condensación del exceso de la humedad en los elementos refrigeradores. El contacto con una superficie fría provoca la condensación de la humedad en el aire. Seguidamente el agua condensada se conduce de forma segura hacia el depósito de agua. El aire deshumidificado pasa por el condensador donde se calienta ligeramente y seguidamente queda expulsado y la temperatura del am - biente sube ligeramente.

▶ FIG. 1

1. salida del aire seco,
2. condensador,
3. evaporador, 4. entrada del aire húmedo,
4. depósito de agua,
5. compresor
6. motor
7. rotor del ventilador

▶ ▶ 2. UBICACIÓN

El exceso de humedad va a extenderse por toda la casa del mismo modo que lo hace el olor cuando estamos co-cinando. Por este motivo el deshumidificador debería ser ubicado de manera que pueda absorber el aire húmedo de toda la casa. Como excepción, si en un lugar determinado aparece un problema grave, podemos acercar el deshumidificador al dicho lugar y más tarde desplazarlo a un punto más central de la casa.

Cuando estemos ubicando el deshumidificador tenemos que asegurarnos de que este se encuentra en una superficie plana y tenga alrededor un espacio de 10 cm (4") libres para facilitar un flujo eficaz de aire. Este deshumidificador tiene unas ruedas auto ajustables que le dan una mejor movilidad. Antes de desplazar el aparato hay que apagarlo y vaciar el depósito de agua.

No se aconseja el uso de un alargador. Por eso hay que asegurarse de que el aparato se encuentra suficientemente cerca de un enchufe. En el caso de que el uso del un alargador fuera necesario hay que asegurarse de que el diámetro de los cables es de 1 mm2 como mínimo. A medida de lo posible, mientras el deshumidificador esté funcionando es aconsejable mantener las puertas y las ventanas cerradas para asegurar de esta manera la mayor eficacia del aparato.

▶ ▶ 3. RECOMENDACIONES ANTES DE LA UTI LIZACIÓN ¡ATENCIÓN!

Los símbolos en el dispositivo tienen los siguientes significados:

▶ El dispositivo está lleno de propano R290. ¡Deben observarse estrictamente las instrucciones del fabricante para operar y reparar el dispositivo!
▶ Lea las instrucciones de funcionamiento detenidamente antes de iniciar el dispositivo.
▶ No instale, use ni almacene el dispositivo en una habitación inferior a 4m^2 .

REGLAS GENERALES DE SEGURIDAD

▶ SOLAMENTE PARA USO EN INTERIORES.
▶ No utilice el dispositivo en armarios de cocina empotrados, armarios, botes, caravanas o espacios cerrados similares.
▶ No utilice el dispositivo cerca de piscinas, en baños u otras habitaciones húmedas.
▶ Espere 12 horas antes de conectar el dispositivo a la fuente de alimentación después del transporte o cuando se haya inclinado (por ejemplo, durante la limpieza).
▶ Coloque el dispositivo en posición vertical sobre una superficie nivelada (¡también durante el transporte!) Y a una distancia de al menos 50 cm de otros objetos.
▶ No utilice el dispositivo en atmósferas potencialmente explosivas que contengan líquidos, gases o polvo inflamables.
▶ No utilice el dispositivo cerca de sustancias o combustibles inflamables o explosivos. No rocíe pinturas, agentes de limpieza, insecticidas o agentes similares cerca del dispositivo, ya que esto puede deformar las piezas de plástico o dañar el sistema eléctrico.
▶ Deje al menos 50 cm de espacio libre entre los lados del dispositivo y materiales de calentamiento inflamables.
▶ No coloque ningún objeto sobre el dispositivo ni cubra la entrada y salida de aire.

▶ Proteja el dispositivo contra salpicaduras.

▶ Supervisar a los niños y los animales domésticos cerca del dispositivo en marcha.

▶ NO PERMITA QUE LOS NIÑOS JUEGUEN CON EL DISPOSITIVO.

▶ Los niños no deben limpiar ni mantener el dispositivo sin la supervisión de un adulto.

- Apague el dispositivo y desenchúfelo cuando no esté en uso.

▶ No deje el dispositivo en funcionamiento sin vigilancia.

▶ No tire del dispositivo por el cable de alimentación.

▶ Evite torcer, enrollar o tirar del cable de alimentación en exceso, o atarlo con nylon o alambre de acero.

▶ Asegúrese de que el enchufe y el enchufe estén en un lugar visible y de fácil acceso.

▶ No use cables de extensión.

▶ No intente alcanzar el dispositivo si se ha caído al agua. En este caso, desenchufe el cable de alimentación inmediatamente. Verifique la condición del dispositivo antes de usarlo nuevamente.

▶ El dispositivo debe conectarse de acuerdo con las normativas nacionales y las normas eléctricas.

▶ No exceda el tamaño de habitación recomendado para obtener el máximo rendimiento del dispositivo.

▶ Cerrar puertas y ventanas.

▶ En caso de luz solar significativa, cierre las cortinas o baje las persianas.

▶ Mantenga los filtros limpios.

- Cuando las condiciones de la habitación alcancen el nivel objetivo, reduzca la temperatura y la configuración del flujo de aire.

▶ No opere el dispositivo si el dispositivo, el cable de alimentación o el enchufe están dañados, el dispositivo no funciona correctamente o si hay signos de otra falla. Entregue el dispositivo completo a un vendedor o electricista calificado para su inspección y / o reparación. Use solo repuestos originales. El dispositivo (incluido el cable de alimentación y el enchufe) puede ser desmontado y / o reparado solo por personas autorizadas y debidamente calificadas.

Se recomienda la inspección periódica del dispositivo.

▶ LA MÁQUINA PUEDE SER DESMONTADA O MODIFICADA SOLAMENTE POR UN SERVICIO CERTIFICADO.

▶ EL DISPOSITIVO PUEDE SER UTILIZADO SOLAMENTE DE ACUERDO CON SU PROPÓSITO.

▶ USARLO PARA OTRO PROPÓSITO SERÁ CONSIDERADO COMO UN USO INADECUADO. EL USUARIO ES RESPONSABLE DE CUALQUIER DAÑO O LESIÓN DERIVADO DE DICHO PROCEDIMIENTO, NO EL FABRICANTE DEL DISPOSITIVO.

▶ El aparato tiene que estar en la posición vertical.

▶ No introduzca los dedos u objetos en la entrada y salida del aire.

▶ La fuente alimentadora tiene que coincidir con la especificación indicada en la placa nominal de la parte trasera del aparato.

▶ Si el cable o la clavija están dañados hay que sustituirlos por una persona autorizada del servicio técnico (una persona debidamente cualificada) para evitar situaciones de riesgo.

Para encender y apagar el aparato no se debe utilizar la clavija. Siempre hay que utilizar el interruptor del panel de control.

▶ Antes de desplazar el aparato hay que apagarlo y va-

ciar el depósito de agua.

▶ No utilice insecticidas ni otros detergentes limpiadores inflamables.
▶ Bajo ningún concepto eche agua encima del aparato.
▶ EL PRESENTE APARATO NO DEBE SER MANEJA DO POR PERSONAS (LOS NIÑOS INCLUIDOS) CON LIMITACIONES FISICAS, SENSORIALES O MENTALES, O PERSONAS SIN EXPERIENCIA, QUE NO HAYAN SIDO INSTRUIDAS POR LOS RESPONSABLES DE SU SEGURIDAD.

▶▶ REGLAS DE SEGURIDAD PARA EL REFRI- GERANTE R290:

▶ Lea atentamente las siguientes advertencias.
▶ El dispositivo contiene refrigerante R290. El refrigerante R290 cumple con las directivas relevantes de la Unión Europea.
▶ No perforar el sistema de refrigeración. ¡El refrigerante R290 es inflamable (GWP3)!
▶ No utilice equipos o agentes para acelerar la descongelación o limpieza del dispositivo que no sean los recomendados por el fabricante.
▶ Almacene el dispositivo en una habitación sin fuentes permanentes de ignición (por ejemplo, llama abierta, dispositivo de gas en funcionamiento o calentador eléctrico en funcionamiento).
▶ No perfore ni dispare los componentes de refrigeracion, del sistema. No apunte la luz directamente al dispositivo.
▶ Almacene el dispositivo de tal manera que no se dañec mecánicamente.
▶ El dispositivo debe instalarse, usarse y almacenarse en una habitación superior a 4m².
▶ El refrigerante puede ser inodoro lo que dificulta la detección de fugas.
▶ Cumplir con las normas y regulaciones nacionales para combustibles gaseosos.
▶ No bloquee los orificios de ventilación.
▶ Almacene el dispositivo en una habitación bien ventilada que coincida con las especificaciones técnicas del dispositivo.
▶ Cada persona involucrada en la operación o reparación, del sistema de refrigeración debe tener un certificado válido emitido por la institución técnica pertinente que certifique la competencia de esa persona en el manejo seguro de refrigerantes de acuerdo con las normas y reglamentos aceptados.
▶ El servicio solo debe llevarse a cabo de acuerdo con las instrucciones del fabricante del dispositivo. Los trabajos de mantenimiento y reparación que requieran la presencia de personal de servicio calificado deben realizarse bajo la supervisión de una persona calificada para usar refrigerantes inflamables.

IMPORTANTE!

No se debe utilizar el aparato en la temperatura del ambiente más baja que 5°C, para evitar el del evaporador se cubra de escarcha.

▶ ▶ 4. COMPONENTES

▶ Frente FIG. 2

1. Panel de control
2. Iluminación
3. Panel delantero
4. Panel trasero

▶ Atrás FIG. 3

1. Puerta de ventilación
2. Asa
3. Entrada de aire / Filtros
4. Ventana de nivel de agua
5. Depósito de agua

▶ 5. COMO MANEJARLO

▶ Panel de control FIG. 4

1. Botón de ajuste de la humedad
2. Indicador del modo de trabajo (continuo, humedad 40%, 50%, 60%, 70%)
3. Visualizador de temperatura/humedad
4. Indicador de funcionamiento del reloj
5. Botón para visualizar la temperatura
6. Indicador DESHUMIDIFICADOR
7. Botón DESHUMIDIFICADOR
8. Indicador de alta velocidad de ventilación
9. Botón velocidad/ventilación
10. Indicador de baja velocidad de ventilación
11. Indicador de alimentación
12. Pulsador ON/OFF (alimentación)
13. Indicador del „Depósito lleno”
14. Botón RELOJ

El indicador en el panel frontal del dispositivo se ilumina en 3 colores diferentes según el nivel de humedad. Esto permite al usuario determinar rápidamente la humedad de la habitación:

Luz azul - humedad en la habitación > 70%

Luz verde - humedad en la habitación 50\~70%

Luz roja - humedad en la habitación < 50%

Luz roja parpadeante - alarma de depósito lleno

Para utilizar el deshumidificador

1. Conecta el aparato al enchufe adecuado. (Se ruega verificar el valor de tensión/frecuencia en la placa nominal del aparato).
2. Pulsa el botón ON/OFF para encender el aparato. El compresor empezará a funcionar.
3. Pulsa el botón de ajuste de la humedad para elegir el modo de funcionamiento: continuo, nivel de humedad 40%, 50%, 60% o 70%. Se encenderá el indicador adecuado para el valor correspondiente.
4. Pulsa el botón velocidad/ventilación para ajustar la velocidad alta o baja de la ventilación. Se encenderá el indicador adecuado para el valor correspondiente.
5. Pulsa el botón RELOJ para ajustar el tiempo de funcionamiento deseado (1\~24 horas). Al pulsar el botón RELOJ la pantalla visualizadora indicará el tiempo actualmente seleccionado. Libera el botón durante 8 segundos para que la pantalla vuelva al modo de la humedad en la habitación. Una vez pasado el tiempo preseleccionado el compresor se apagará automáticamente.
6. Con el botón „TEMP“ se visualiza la temperatura actual en la habitación. Libera el botón durante 8 segundos para que la pantalla vuelva al modo de la humedad en la habitación.
7. La función DESHUMIDIFICADOR enciende el modo turbo del circuito de ventilación y hace bajar el nivel de humedad en el aire. Esta función permite que se seque la colada.

8. Para apagar el aparato pulsa el botón ON/OFF.

9. La función de encendido automático (PRE-SET), a través del botón RELOJ y sin utilizar programar funciones del aparato (incluido el botón ON/OFF), se puede ajustar la hora para encender la máquina/ Por ejemplo, si programas el reloj en '2', el aparato se encenderá automáticamente pasadas 2 horas.

▶ 6. ELIMINACIÓN DEL AGUA ALMACENADA

Cuando el depósito de agua esté lleno el compresor se enciende automáticamente por seguridad, y el indicador del depósito lleno se encenderá con la luz roja.

Para retirar el depósito de agua sácalo del aparato de forma perpendicular al mismo.

Una vez vaciado el depósito de agua colócalo de nuevo en su sitio. Asegúrate de que el depósito está colocado de forma correcta. En este caso la luz de control del depósito lleno se apagará y el deshumidificador se encenderá.

Fíjate que en el caso de que el depósito no esté colocado de forma correcta el indicador del depósito lleno seguirá señalizándolo con la luz roja.

VACIADO CONTINUO

Si el deshumidificador se utiliza en las condiciones de alta humedad del aire el depósito de agua necesitará que éste se vacíe más a menudo. En este caso resultará más cómodo programar el vaciado continuo del depósito. Para ello hace falta seguir estos pasos:

1. Retirar el depósito de agua (Fig. 5)
2. Conectar el conducto para el agua al orificio de salida de diámetro: 11 mm (este conducto no viene incluido en el kit) (Fig. 6).
3. Asegúrate de que el conducto está conectado de forma correcta y el agua cae sin obstáculos. ¡Atención!: En el caso de las temperaturas muy bajas, además, hay que proteger el conducto para que este no se congele.
4. Colocar el depósito de agua en su sitio.

Antes de empezar las labores de limpieza o mantenimiento hay que desconectar el aparato de la red eléctrica.

LIMPIEZA EXTERIOR

Usar un paño suave para limpiar el aparato.

Bajo ningún concepto use sprays, detergentes, gasolina, ropa tratada con productos químicos u otras sustancias limpiadoras. Cualquiera de las sustancias mencionadas puede dañar la caja del aparato.

LIMPIEZA DEL FILTRO

Este modelo de deshumidificador viene equipado con 2 tipos de filtros (FIG. 7):

1. FILTRO ANTIPOLVO

2. Quita la conexión del filtro, saca el filtro con carbón activado.

3. Limpia el filtro con cuidado utilizando una aspiradora o aclarándolo bajo un chorro de agua corriente. - Cuando el filtro está muy sucio utiliza el agua caliente y un detergente suave.
4. Asegúrate de que el filtro está completamente seco antes de utilizarlo de nuevo.
5. No se debe exponer el filtro a los rayos directos del sol.
6. FILTRO DE CARBÓN ACTIVADO (adhiere las partículas de polvo suspendidas en el aire y limita el proceso de reproducción de las bacterias).

El filtro de carbón activado se ubica detrás del filtro antipolvo y al contrario que el segundo, el primero no es lavable. La durabilidad del filtro de carbono depende de las condiciones ambientales en el lugar donde se utiliza el aparato. El filtro se debe verificar periódicamente y en caso de necesidad cambiarlo.

ALMACENAMIENTO

Si el aparato no se utiliza durante una temporada se recomienda apagarlo. Se debe desenchufar el cable y limpiarlo:

▶ Es necesario vaciar completamente el depósito de agua y secarlo.
▶ A continuación tapamos el aparato y lo guardamos en un lugar donde no esté expuesto a rayos de sol.

¿El cable de alimentación está desenchufado?
¿La corriente eléctrica en casa está cortada?
¿La temperatura de la habitación es más baja que o más alta que 35°C? Si es así la temperatura está fuera de la temperatura de servicio.
▶ Asegurarse de que el humidostato (o el interruptor ON/OFF) está encendido.
▶ Verificar si el depósito de agua está colocado correctamente en el aparato y si está lleno.
▶ Asegurarse de que la salida y la entrada de aire no están bloqueadas.

EL APARATO PARECE QUE NO FUNCIONA:

¿El filtro está sucio o con polvo?
¿La salida y la entrada de aire están bloqueadas?
¿La humedad del ambiente está ya demasiado baja?

EL APARATO PARECE QUE NO FUNCIONA EFICAZMENTE:

¿Hay demasiadas puertas y ventanas abiertas?
▶ ¿Hay algo en la habitación que sube el nivel de humedad?

EL APARATO ES DEMASIADO RUIDOSO:

▶ Verificar si el aparato está apoyado en una superficie lisa.

EL APARATO PIERDE AGUA:

▶ Asegurarse de que el aparato está en buena condición técnica.
▶ Si la opción de la salida continua de agua no está en uso, hay que asegurarse de que el tapón de goma (que se encuentra en la parte inferior del aparato) está en su sitio.

Códigos de errores en la pantalla
Código Causa Solución
E1 El sensor de temperatura del ambiente (con la protección de resina) está abierto o no funciona correctamente debido a un cortocircuito.		Verificar si el sensor de temperatura del ambiente está conectado al circuito impreso de forma correcta.
		Cambiar el sensor de temperatura del ambiente.
		Cambiar el circuito impreso principal.
		El nivel de humedad del aire está por debajo del 40% de la humedad relativa.
E2 El sensor del circuito de refrigeración (con la protección de cobre) está abierto o no funciona correctamente debido a un cortocircuito		Verificar si el sensor está conectado al circuito impreso de forma correcta.
		Cambiar el sensor.
		Cambiar el circuito impreso principal.
E3 El cable del sensor de control de temperatura (TC) está suelto o dañado.El dispositivo emitirá un pitido durante 3 segundos y el mensaje E3 parpadeará cada segundo.El compresor y el motor del ventilador dejarán de funcionar		El sensor debe ser revisado y reemplazado.
E5 Si la temperatura leída por el sensor TC es de al menos 130°C durante más de 5 segundos, el dispositivo emitirá un pitido durante 3 segundos y el mensaje E5 parpadeará cada segundo.El compresor y el motor del ventilador dejan de funcionar.		En esta situación, apague el dispositivo y vuelva a encenderlo con el botón ON / OFF para verificar si el mensaje E5 aún se mostrará. Si el error persiste, significa que el sistema del compresor no funciona correctamente.El sistema del compresor debe ser verificado y la falla rectificada.

TABLE DES MATIÈRES

1... FONCTIONNEMENT

2... LOCALISATION

3... CONSEILS AVANT L’UTILISATION

4... PIÈCES

5... EXPLOITATION

6... EVACUATION D’EAU

7... ENTRETIEN ET MAINTENANCE

8... DÉTECTION DE DÉFAUTS

AVANT D'UTILISER L'APPAREIL, IL FAUT LIRE ATTENTIVEMENT LA NOTICE AINSI QUE LA CONSERVER POUR L'UTILISER ULTÉRIEUREMENT.

▶ 1. FONCTIONNEMENT

O DISPOSITIVO EMITE DEMASIADO BARULHO:

HÁ FUGAS DO DISPOSITIVO:

BENDROSIOS SAUGOS TAISYKLÈS

ES - Cómo deshacerse del producto usado

• Su producto ha sido diseñado y fabricado con materiales y components de alta calidad, que pueden ser reciclados y reutilizados.
• Cuando vea este símbolo de una papelera con ruedas tachada junto a un producto, esto signifi ca que el producto está bajo la Directiva Europea 2002/96/EC.
• Deberá informarse sobre el sistema de rciclaje local separado para productos eléctricos y electrónicos.
• Siga las normas locales y no se deshaga de los productos usados tirándolos en la basura normal de su hogar. El reciclaje correcto de su producto usado ayudará a evitar consecuencias negativas para el medio ambiente y la salud de las personas.
