РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ DH 720 Master

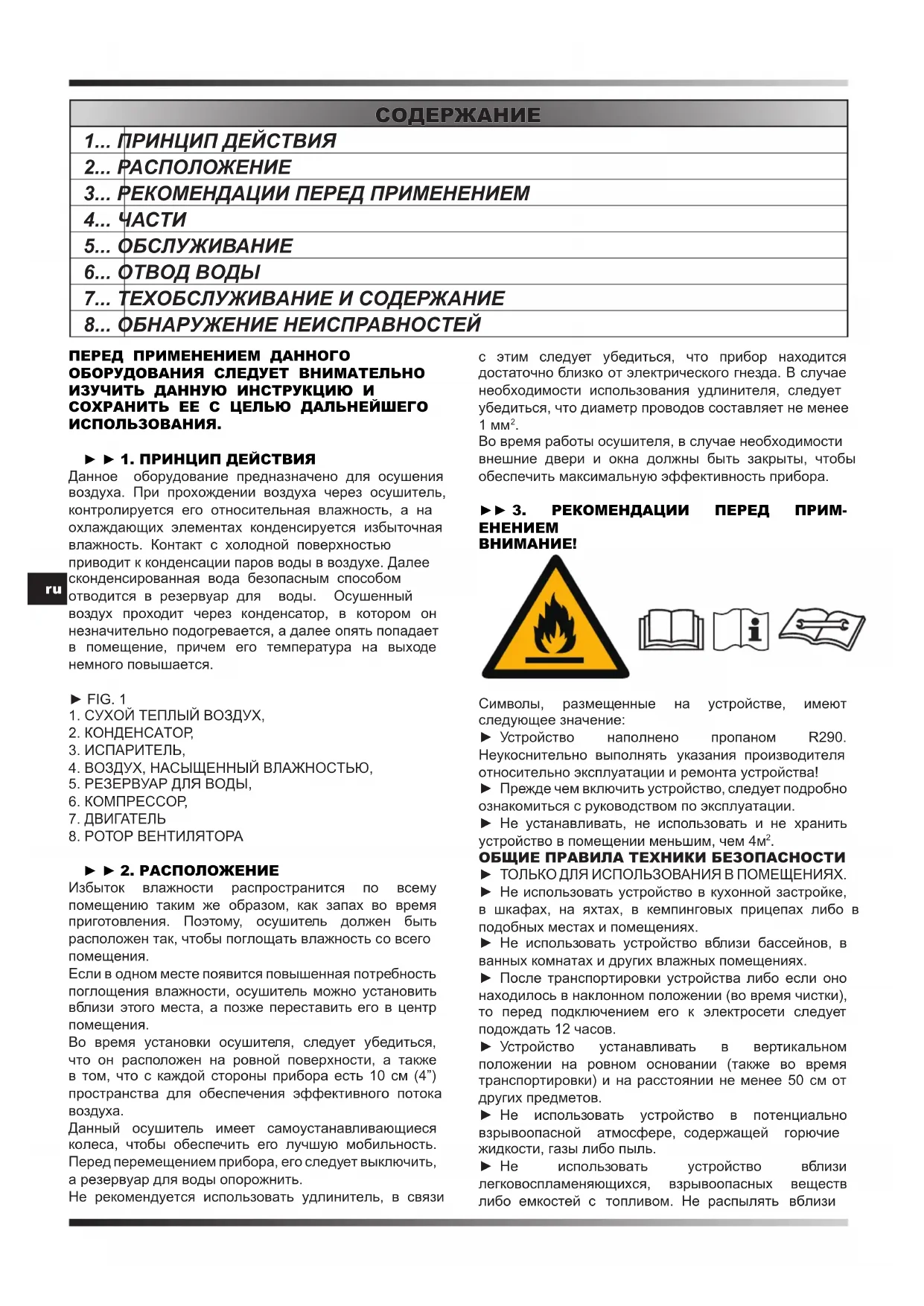

UAПЕРЕД ПРИМЕНЕНИЕМ ДАННОГО ОБОРУДОВАНИЯ СЛЕДУЕТ ВНИМАТЕЛЬНО ИЗУЧИТЬ ДАННУЮ ИНСТРУКЦИЮ И СОХРАНИТЬ ЕЕ С ЦЕЛЬЮ ДАЛЬНЕЙШЕГО ИСПОЛЬЗОВАНИЯ. ► ► 1. ПРИНЦИП ДЕЙСТВИЯ Данное оборудование предназначено для осушения воздуха. При прохождении воздуха через осушитель, контролируется его относительная влажность, а на охлаждающих элементах конденсируется избыточная влажность. Контакт с холодной поверхностью приводит к конденсации паров воды в воздухе. Далее сконденсированная вода безопасным способом отводится в резервуар для воды. Осушенный воздух проходит через конденсатор, в котором он незначительно подогревается, а далее опять попадает в помещение, причем его температура на выходе немного повышается. ► FIG. 1

8. РОТОР ВЕНТИЛЯТОРА

► ► 2. РАСПОЛОЖЕНИЕ Избыток влажности распространится по всему помещению таким же образом, как запах во время приготовления. Поэтому, осушитель должен быть расположен так, чтобы поглощать влажность со всего

Если в одном месте появится повышенная потребность поглощения влажности, осушитель можно установить вблизи этого места, а позже переставить его в центр

Во время установки осушителя, следует убедиться, что он расположен на ровной поверхности, а также в том, что с каждой стороны прибора есть 10 см (4”) пространства для обеспечения эффективного потока

Данный осушитель имеет самоустанавливающиеся колеса, чтобы обеспечить его лучшую мобильность. Перед перемещением прибора, его следует выключить, а резервуар для воды опорожнить. Не рекомендуется использовать удлинитель, в связи с этим следует убедиться, что прибор находится достаточно близко от электрического гнезда. В случае необходимости использования удлинителя, следует убедиться, что диаметр проводов составляет не менее 1 мм

Во время работы осушителя, в случае необходимости внешние двери и окна должны быть закрыты, чтобы обеспечить максимальную эффективность прибора. ► ► 3. РЕКОМЕНДАЦИИ ПЕРЕД ПРИМ-

Символы, размещенные на устройстве, имеют следующее значение: ► Устройство наполнено пропаном R290. Неукоснительно выполнять указания производителя относительно эксплуатации и ремонта устройства! ► Прежде чем включить устройство, следует подробно ознакомиться с руководством по эксплуатации. ► Не устанавливать, не использовать и не хранить устройство в помещении меньшим, чем 4м

ОБЩИЕ ПРАВИЛА ТЕХНИКИ БЕЗОПАСНОСТИ ► ТОЛЬКО ДЛЯ ИСПОЛЬЗОВАНИЯ В ПОМЕЩЕНИЯХ. ► Не использовать устройство в кухонной застройке, в шкафах, на яхтах, в кемпинговых прицепах либо в подобных местах и помещениях. ► Не использовать устройство вблизи бассейнов, в ванных комнатах и других влажных помещениях. ► После транспортировки устройства либо если оно находилось в наклонном положении (во время чистки), то перед подключением его к электросети следует подождать 12 часов. ► Устройство устанавливать в вертикальном положении на ровном основании (также во время транспортировки) и на расстоянии не менее 50 см от других предметов. ► Не использовать устройство в потенциально взрывоопасной атмосфере, содержащей горючие жидкости, газы либо пыль. ► Не использовать устройство вблизи легковоспламеняющихся, взрывоопасных веществ либо емкостей с топливом. Не распылять вблизи

1... ПРИНЦИП ДЕЙСТВИЯ 2... РАСПОЛОЖЕНИЕ 3... РЕКОМЕНДАЦИИ ПЕРЕД ПРИМЕНЕНИЕМ 4... ЧАСТИ 5... ОБСЛУЖИВАНИЕ 6... ОТВОД ВОДЫ 7... ТЕХОБСЛУЖИВАНИЕ И СОДЕРЖАНИЕ 8... ОБНАРУЖЕНИЕ НЕИСПРАВНОСТЕЙ

UAустройства красок, чистящих, инсектицидных и тому подобных средств, так как это может привести к деформации пластиковых элементов либо повреждению электрической инсталляции. ► При установке устройства оставить не менее 50 см между его боками и соседними легковоспламеняющимися материалами. ► Не помещать на устройстве никаких предметов и не закрывать входа и выхода воздуха. ► Предохранять устройство от брызг. ► Следить за детьми и домашними животными, находящимися вблизи работающего устройства. ► НЕ РАЗРЕШАТЬ ДЕТЯМ ИГРАТЬ С УСТРОЙСТВОМ. ► Дети не могут заниматься чисткой и консервацией устройства без присмотра взрослых лиц. ► Выключить устройство и отключить его от электросети, если оно не используется. ► Не оставлять работающее устройство без

► Нельзя перемещать устройство, держа его за сетевой кабель. ► Следует избегать чрезмерного скручивания, сворачивания и растягивания сетевого кабеля и не связывать его нейлоновой либо стальной проволокой. ► Следует проследить за тем, чтобы штепсельная вилка и электрическая розетка находились на видном и хорошо доступном месте. ► Не использовать удлинители. ► Не лезть за работающим устройством, упавшим в воду. В таком случае следует безотлагательно отключить сетевой кабель от электросети. Перед дальнейшим использованием проверить рабочее состояние устройства. ► Устройство следует подключить в соответствии с национальными правилами и электрическими нормами. ► Не превышать величины помещения, рекомендуемой для максимальной производительности устройства. ► Закрыть двери и окна. ► В случае слишком яркого солнечного света следует закрыть шторы либо опустить жалюзи. ► Следует поддерживать чистоту фильтров. ► Когда условия в помещении достигнут целевых параметров, следует снизить настройки температуры и силы подачи воздуха. ► Не включать устройство, если оно, сетевой кабель либо штепсельная вилка повреждены, если устройство работает ненормально либо на лицо симптомы другой неполадки. Передать комплектное устройство продавцу либо электрику, обладающему соответствующей квалификацией с целью его проверки либо ремонта. Применять только оригинальные запчасти. Разбирать и/или ремонтировать устройство (вместе с сетевым кабелем и штепсельной вилкой) может исключительно уполномоченное и соответственно квалифицированное

► Рекомендуется периодически выполнять сервисное обслуживание и техосмотры устройства. ► РАЗБИРАТЬ ЛИБО МОДИФИЦИРОВАТЬ УСТРОЙСТВО МОЖЕТ ИСКЛЮЧИТЕЛЬНО АТТЕСТОВАННЫЙ РАБОТНИК СЕРВИСНОГО

► УСТРОЙСТВО МОЖЕТ ИСПОЛЬЗОВАТЬСЯ ТОЛЬКО ПО НАЗНАЧЕНИЮ. ИСПОЛЬЗОВАНИЕ ЕГО С ДРУГОЙ ЦЕЛЬЮ СЧИТАЕТСЯ НЕПРАВИЛЬНЫМ ПРИМЕНЕНИЕМ. ЗА ВСЯЧЕСКИЕ ПОВРЕЖДЕНИЯ ЛИБО ТРАВМЫ, ПОЛУЧЕННЫЕ ВСЛЕДСТВИЕ ТАКОГО ДЕЙСТВИЯ, ОТВЕТСТВЕННОСТЬ НЕСЕТ ПОЛЬЗОВАТЕЛЬ, А НЕ ИЗГОТОВИТЕЛЬ УСТРОЙСТВА. ► Осушитель должен находиться в вертикальном

► Все посторонние предметы следует хранить вдали от входных и выходных отверстий воздуха. ► Электропитание должно соответствовать спецификации, указанной на информационном щитке на задней стенке прибора. ► Если провод питания поврежден, во избежание угрозы его должен заменить авторизованный представитель сервисного обслуживания или лицо с соответствующими квалификациями. ► Для включения и выключения прибора, ни в коем случае не следует пользоваться штепсельной вилкой. Всегда следует пользоваться выключателем на панели управления. ► Перед перемещением прибора, его следует сначала выключить и опорожнить резервуар для воды. ► Не следует применять аэрозолей и других легковоспламеняющихся чистящих средств. ► Ни в коем случае прибор нельзя поливать или обрызгивать водой. ► ДАННОЕ ОБОРУДОВАНИЕ НЕ МОЖЕТ ОБСЛУЖИВАТЬСЯ ЛИЦАМИ(ВКЛЮЧАЯ ДЕТЕЙ) С ОГРАНИЧЕННЫМИ ФИЗИЧЕСКИМИ, РЕЦЕПТОРНЫМИ ИЛИ УМСТВЕННЫМИ СПОСОБНОСТЯМИ, ЛИБО ЛИЦАМИ, НЕ ИМЕЮЩИМИ НЕОБХОДИМОГО ОПЫТА И НЕ ПРОШЕДШИМИ СПЕЦИАЛЬНОГО ОБУЧЕНИЯ У ЛИЦ, НЕСУЩИХ ОТВЕТСТВЕННОСТЬ ЗА ИХ БЕЗОПАСНОСТЬ. СЛЕДУЕТ СЛЕДИТЬ ЗА ТЕМ, ЧТОБЫ ДЕТИ НЕ ИГРАЛИ С ОБОРУДОВАНИЕМ. ► ► ПРАВИЛА ТЕХНИКИ БЕЗОПАСНОСТИ ПО ОТНОШЕНИЮ К ХЛАДАГЕНТУ R290: ► Следует тщательно ознакомиться с нижеуказанными предостережениями. ► Устройство содержит хладагент R290. Хладагент R290 соответствует установленным Директивам Европейского Союза. Нельзя дырявить охладительную систему. Хладагент R290 является легковоспламеняющимся веществом (GWP3)! ► Не использовать средства для ускорения размораживания либо чистки устройства, не рекомендованные производителем. ► Устройство хранить в помещении, где отсутствуют постоянные источники возгорания (например открытый огонь, работающее газовое устройство либо работающий электрический нагреватель). ► Не пробивать и не отапливать элементы системы охлаждения устройства. Не направлять свет непосредственно на устройство. ► Устройство складировать таким образом, чтобы оно не подверглось механическому повреждению. ► Оборудование следует устанавливать, использовать и хранить в помещении площадью более 4м

► Хладагент может не иметь запаха, что затрудняет обнаружение утечки. ► Следует соблюдать национальные нормы и правила использования газового топлива. ► Не следует заслонять вентиляционные отверстия. ► Устройство хранить в хорошо вентилируемом

UAпомещении, имеющем размеры, соответствующие технической спецификации устройства. ► Каждое лицо, занимающееся эксплуатацией либо ремонтом системы охлаждения, должно иметь действительный сертификат, выданный соответствующей технической институцией, удостоверяющий компетенцию этого лица в вопросах безопасной эксплуатации хладагентов согласно принятым нормам и правилам. ► Сервисное обслуживание следует выполнять исключительно в соответствии с указаниями производителя устройства. Сервисные и ремонтные работы, требующие присутствия квалифицированного сервисного персонала, следует выполнять под надзором лица, имеющего соответствующую компетентность в вопросах использования легковоспламеняющихся хладагентов.

Прибором не следует пользоваться при температуре ниже 5

C, чтобы исключить оледенение испарителя. ► ► 4. ЧАСТИ ► Передняя часть FIG. 2

1. Панель управления

► Задняя часть FIG. 3

5. Вентиляционный клапан

7. Вход воздуха / Фильтры

8. Окно регулирования уровня воды

9. Резервуар для воды

► ► 5. ОБСЛУЖИВАНИЕ ► Панель управления FIG. 4

1. Кнопка настройки уровня влажности

2. Индикатор режима работы (непрерывный, влажность

4. Индикатор работы таймера

5. Кнопка индикации температуры

7. Индикатор ОСУШИТЕЛЬ ВОЗДУХА

8. Кнопка ОСУШИТЕЛЬ ВОЗДУХА

9. Индикатор высокой скорости вращения вентилятора

10. Кнопка скорость/вентиляция

11. Индикатор низкой скорости вращения вентилятора

12. Индикатор питания

13. Кнопка ON/OFF (питание)

14. Индикатор «Уровень заполнения водой»

Контрольная лампочка на передней панели устройства светится 3 различными цветами, в зависимости от уровня влажности воздуха. Это позволяет пользователю быстро определить уровень влажности воздуха в помещении: Синий свет – влажность помещения > 70% Зеленый свет – влажность помещения 50~70% Красный свет – влажность помещения < 50% Мигающий красный свет – сигнал, информирующий о наличии воды в резервуаре. ► Обслуживание

1. Подключите устройство к соответствующей сети

питания. (Необходимо проверить напряжение/частоту на заводской табличке прибора).

2. Нажмите кнопку ON/OFF, чтобы включить устройство.

Компрессор начнет работать.

3. Нажмите кнопку настройки уровня влажности,

чтобы выбрать режим работы: непрерывный, уровень влажности 40%, 50%, 60% или 70%. Загорится соответствующий индикатор для данного значения.

4. Нажмите кнопку скорость/вентиляция, чтобы выбрать

высокую или низкую скорость вращения вентилятора. Загорится соответствующий индикатор для данного

5. Нажмите кнопку ВРЕМЯ, чтоб настроить необходимое

время работы (1~24 часа). После нажатия кнопки ВРЕМЯ на дисплее высветится актуально выбранное время, отпустите кнопку на 8 секунд, чтобы окно вернулось в режим индикации уровня влажности в помещении. По истечении указанного времени компрессор автоматически выключится.

6. После нажатия кнопки „TEMP” на экране высветится

текущая температура в помещении, после отпускания на 8 секунд кнопки, окно вернется в режим индикации влажности воздуха в помещении.

7. Функция ОСУШИТЕЛЬ ВОЗДУХА включает режим

турбо системы вентиляции, после чего включается непрерывное удаление влаги воздуха, эта функция позволяет сушить выстиранные вещи.

8. Чтобы выключить устройство, нажмите кнопку ON/

9. Функция предварительной настройки включения

(PRE-SET), при помощи кнопки ВРЕМЯ без включения каких-либо других функций устройства (также кнопки ON/OFF), можно запрограмировать время включения устройства / Например, если настроить время на ’2’, устройство автоматически включится через 2 часа. ► ► 6. ОТВОД ВОДЫ Если резервуар с водой заполнен, компрессор автоматически выключится в целях безопасности, а индикатор уровня воды загорится красным цветом. Чтоб вынуть резервуар с водой его следует выдвинуть перпендикулярно из устройства. После удаления из резервуара воды, его следует установить обратно. Проверьте правильность его установки - лампочка, сигнализирующая о заполненности резервуара водой, погаснет и включится осушитель воздуха. Обратите внимание, если резервуар будет установлен неправильно, индикатор уровня воды будет гореть красным светом. НЕПРЕРЫВНЫЙ ОТВОД Если осушитель воздуха используется в условиях высокой влажности воздуха, резервуар с водой необходимо чаще опорожнять. В этом случае более удобно будет предусмотреть постоянное опорожнение резервуара, для этого необходимо выполнить следующие действия:

1. Выньте резервуар с водой (Рис. 5).

2. Подсоедините водопровод к выпускному отверстию

диаметром: 11 мм (провод не поставляется в комплекте с устройством) (Рис. 6).

3. Проверьте, чтобы провод был правильно закреплен

и вода вытекала без препятствий. Внимание! При очень низких температурах необходимо дополнительно защитить провод от замерзания.

4. Вставьте резервуар с водой обратно в устройство.

UA► ► 7. ТЕХОБСЛУЖИВАНИЕ И СОДЕРЖАНИЕ Перед проведением техобслуживания или очистки осушитель следует всегда отключать от сети электропитания. ОЧИСТКА КОРПУСА Для очистки осушителя следует пользоваться мягкой

Ни в коем случае не следует применять легко улетучивающиеся химические вещества, детергенты, бензин, одежду после химической обработки или другие чистящие растворы. Каждое из этих веществ может повредить корпус прибора. ОЧИСТКА ФИЛЬТРА Данная модель осушителя воздуха оборудована двумя видами фильтров (FIG. 7):

1. ПРОТИВОПЫЛЬНЫЙ ФИЛЬТР

- Снимите крепление фильтра, выньте фильтр с активным углем. - Аккуратно очистите фильтр при помощи пилесоса или промойте его под проточной водой. Если фильтр очень загрязнен, промойте его при помощи теплой воды и небольшого количества неагрессивного моющего

- Убедитесь, что фильтр полностью сухой, перед его повторным использованием. - Необходимо избегать воздействия прямых солнечных лучей на фильтр.

2. АКТИВНЫЙ УГОЛЬНЫЙ ФИЛЬТР (для связывания

частиц пыли, содержащейся в воздухе, а также предотвращения размножения бактерий). Активный угольный фильтр расположен за противопылевым фильтром, в отличие от него, его нельзя мыть. Срок службы угольного фильтра зависит от условий окружающей среды в месте, в котором работает устройство. Фильтр необходимо периодически проверять и заменять в случае необходимости.

Если осушитель не будет эксплуатироваться в течение длительного периода, его следует выключить. Провод электропитания следует отключить и очистить: ► Резервуар для воды следует полностью опорожнить и вытереть насухо. ► Прибор следует прикрыть и хранить в месте, где нет воздействия прямых солнечных лучей. ► ► 8. ОБНАРУЖЕНИЕ НЕИСПРАВНОСТЕЙ ОСУШИТЕЛЬ НЕ РАБОТАЕТ: ► Подключено ли оборудование к сети? ► Включено ли электропитание в здании/помещении? ► Не превышает ли комнатная температура диапазон

C? Если превышает, то осушитель не может работать в таких условиях. ► Следует убедиться, что гигростат (или переключатель ON/OFF) включен. ► Следует проверить, расположен ли резервуар для воды в осушителе правильно и не переполнен ли он. ► Следует убедиться, что вход и выход воздуха не заблокирован. ОСУШИТЕЛЬ ВОЗМОЖНО НЕ РАБОТАЕТ: ► Не загрязнен ли фильтр? ► Заблокирован ли вход и выход воздуха? ► Не слишком ли низкая влажность окружающей

ОСУШИТЕЛЬ ОБНАРУЖИВАЕТ ПРИЗНАКИ НЕ ЭФФЕКТИВНОЙ РАБОТЫ: ► Открыты ли окна и двери? ► Есть ли в помещении объект, вызывающий большую

ОСУШИТЕЛЬ РАБОТАЕТ СЛИШКОМ ГРОМКО: ► Следует проверить, расположен ли прибор на ровной поверхности ОСУШИТЕЛЬ ПРОТЕКАЕТ: ► Следует убедиться, что оборудование находится в хорошем техническом состоянии. ► Если опция непрерывного отвода воды не используется, следует убедиться, что резиновая заглушка (в нижней части прибора) находится на своем

Коды ошибок на дисплее Код Причина Решение E1 Датчик температуры окружающей среды (с прикрытием из смолы) открыт или действует неправильно в результате короткого замыкания Проверить, правильно ли подсоединен датчик температуры окружающей среды к печатной плате. Заменить датчик температуры окружающей

Заменить главную печатную плату. Уровень влажности воздуха ниже 40% относительной

E2 Датчик системы охлаждения (с медным прикрытием) открыт или действует неправильно в результате короткого замыкания Проверить, правильно ли подсоединен датчик к печатной плате. Заменить датчик. Заменить главную печатную плату. E3 Кабель датчика управления температурой (ТС) плохо подключен либо поврежден. Устройство будет издавать звуковой сигнал в течение 3 секунд, а сообщение Е3 будет мигать ежесекундно. Компрессор и двигатель вентилятора перестанут

Датчик следует проверить и заменить на новый. E4 Если температура, считанная датчиком ТС, держится на уровне как минимум 130°C в течение более 5 секунд, устройство будет издавать звуковой сигнал в течение 3 секунд, а сообщение Е5 будет мигать ежесекундно. Компрессор и двигатель вентилятора перестают

В этой ситуации следует выключить и вновь включить устройство нажатием кнопки ON/OFF для того, чтобы проверить, будет ли и далее отображаться сообщение Е5. Если ошибка не исчезнет, это будет означать, что система компрессора работает неправильно. Систему компрессора следует проверить и устранить неисправность.

8. ротор вентилятора
