MANUALE UTENTE DH 720 Master

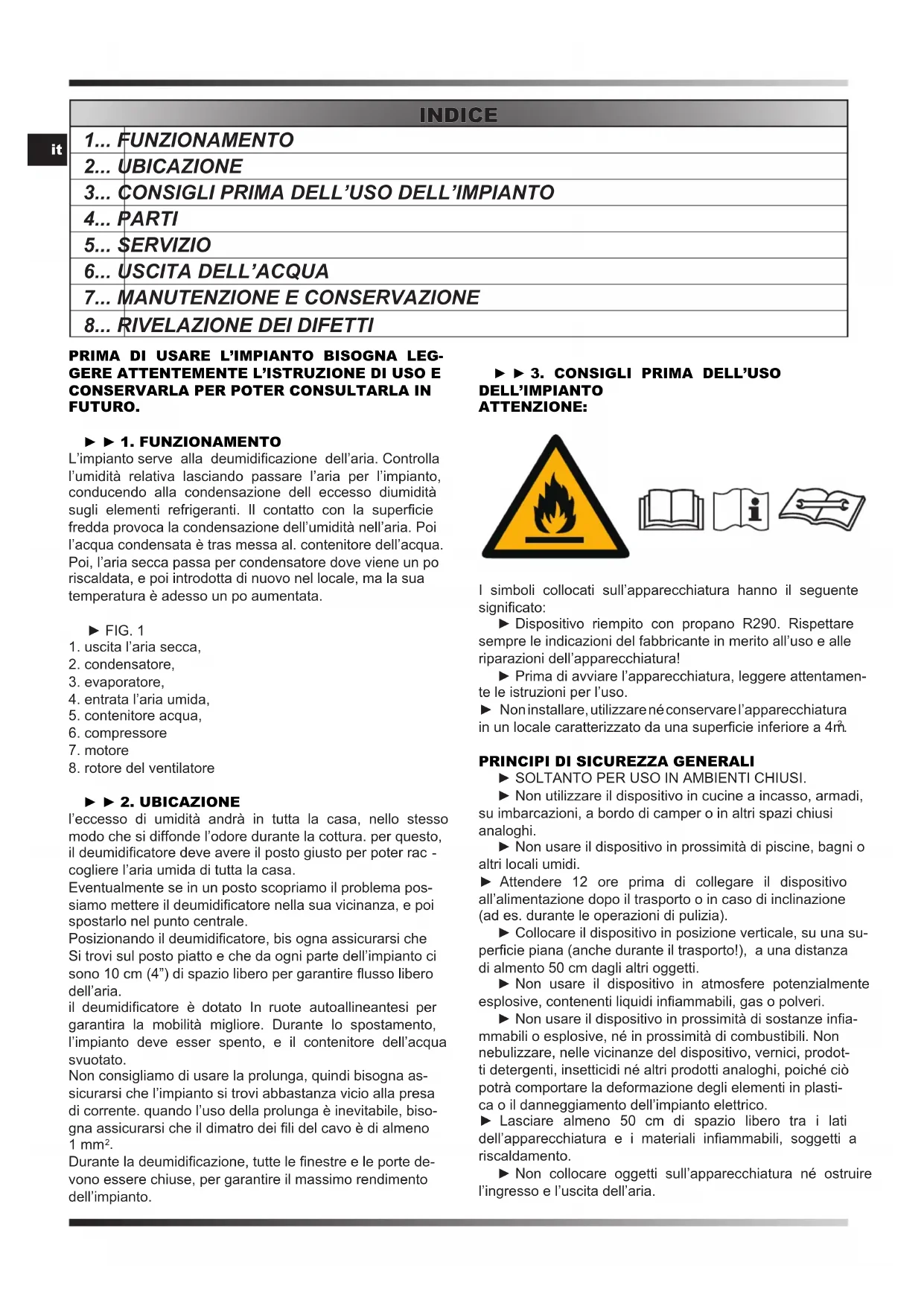

INDICE

1... FUNZIONAMENTO

2... UBICAZIONE

3... CONSIGLI PRIMA DELL’USO DELL’IMPIANTO

4... PARTI

5... SERVIZIO

6... USCITA DELL’ACQUA

7... MANUTENZIONE E CONSERVAZIONE

8... RIVELAZIONE DEI DIFETTI

PRIMA DI USARE L'IMPIANTO BISOGNA LEGGERE ATTENTEMENTE L'ISTRUZIONE DI USO E CONSERVARLA PER POTER CONSULTARLA IN FUTURO.

▶ 1. FUNZIONAMENTO

L'impianto serve alla deumidificazione dell'aria. Controlla l'umidità relativa lasciando passare l'aria per l'impianto, conducendo alla condensazione dell'eccesso diumidità sugli elementi refrigeranti. Il contatto con la superficie fredda provoca la condensazione dell'umidità nell'aria. Poi l'acqua condensata è tras messa al. contenitore dell'acqua. Poi, l'aria secca passa per condensatore dove viene un po riscaldata, e poi introdotta di nuovo nel locale, ma la sua temperatura è adesso un po aumentata.

▶ FIG. 1

1. uscita l'aria secca,
2. condensatore,
3. evaporatore,
4. entrata l'aria umida,
5. contenitore acqua,
6. compressore
7. motore
8. rotore del ventilatore

▶ ▶ 2. UBICAZIONE

l'eccesso di umidità andrà in tutta la casa, nello stesso modo che si diffonde l'odore durante la cottura. per questo, il deumidificatore deve avere il posto giusto per poter rac - cogliere l'aria umida di tutta la casa.

Eventualmente se in un posto scopriamo il problema possiamo mettere il deumidificatore nella sua vicinanza, e poi spostarlo nel punto centrale.

Posizionando il deumidificatore, bis ogna assicurarsi che Si trovi sul posto piatto e che da ogni parte dell'impianto ci sono 10 cm (4") di spazio libero per garantire flusso libero dell'aria.

il deumidificatore è dotato In ruote autoallineantesi per garantira la mobilità migliore. Durante lo spostamento, l'impianto deve esser spento, e il contenitore dell'acqua svuotato.

Non consigliamo di usare la prolunga, quindi bisogna assicurarsi che l'impianto si trovi abbastanza vicio alla presa di corrente. quando l'uso della prolunga è inevitabile, bisogna assicurarsi che il dimatro dei fili del cavo è di almeno 1 mm².

Durante la deumidificazione, tutte le finestre e le porte devono essere chiuse, per garantire il massimo rendimento dell'impianto.

▶ 3. CONSIGLI PRIMA DELL'USO DELL'IMPIANTO ATTENZIONE:

I simboli collocati sull'apparecchiatura hanno il seguente significato:

▶ Dispositivo riempito con propano R290. Rispettare sempre le indicazioni del fabbricante in merito all'uso e alle riparazioni dell'apparecchiatura!
▶ Prima di avviare l'apparecchiatura, leggere attentamente le istruzioni per l'uso.
▶ Non installare, utilizzare né conservare l'apparecchiatura in un locale caratterizzato da una superficie inferiore a 4m ^2 .

PRINCIPI DI SICUREZZA GENERALI

▶ SOLTANTO PER USO IN AMBIENTI CHIUSI.
▶ Non utilizzare il dispositivo in cucine a incasso, armadi, su imbarcazioni, a bordo di camper o in altri spazi chiusi analoghi.
▶ Non usare il dispositivo in prossimità di piscine, bagni o altri locali umidi.
▶ Attendere 12 ore prima di collegare il dispositivo all'alimentazione dopo il trasporto o in caso di inclinazione (ad es. durante le operazioni di pulizia).
▶ Collocare il dispositivo in posizione verticale, su una superficie piana (anche durante il trasporto!), a una distanza di almento 50 cm dagli altri oggetti.
▶ Non usare il dispositivo in atmosfere potenzialmente esplosive, contenenti liquidi infiammabili, gas o polveri.
▶ Non usare il dispositivo in prossimità di sostanze infiammabili o esplosive, né in prossimità di combustibili. Non nebulizzare, nelle vicinanze del dispositivo, vernici, prodotti detergenti, insetticidi né altri prodotti analoghi, poiché ciò potrà comportare la deformazione degli elementi in plastica o il danneggiamento dell'impianto elettrico.
▶ Lasciare almeno 50 cm di spazio libero tra i lati dell'apparecchiatura e i materiali infiammabili, soggetti a riscaldamento.
▶ Non collocare oggetti sull'apparecchiatura né ostruire l'ingresso e l'uscita dell'aria.

▶ Proteggere il dispositivo dagli schizzi.

▶ Sorvegliare i bambini e gli animali domestici qualora si trovino nei pressi del dispositivo in funzione.

▶ NON PERMETTERE AI BAMBINI DI GIOCARE CON IL DISPOSITIVO.

▶ I bambini non potranno occuparsi della pulizia né della manutenzione del dispositivo senza la supervisione di un adulto.

▶ Spegnere il dispositivo e staccarlo dall'alimentazione quando non viene utilizzato.

▶ Non lasciare il dispositivo in funzione senza supervisione.

▶ Non tirare il dispositivo per mezzo del cavo di alimentazione.

▶ Evitare la torsione eccessiva, l'avvolgimento e la trazione del cavo di alimentaizone. Non legare il cavo con filo di nylon o di acciaio.

▶ Fare attenzione affinché la spina e la presa si trovino in un luogo visibile e facilmente accessibile.

▶ Non usare prolunghe.

▶ Non toccare l'apparecchiatura qualora sia caduta in acqua. In questo caso, per prima cosa, occorrerà staccare il cavo di alimentazione. Prima di riutilizzare il dispositivo, controllare il suo stato.

▶ L'apparecchiatura dovrà essere collegata in conformità con le leggi nazionali e con le norme elettriche.

▶ Non superare le dimensioni massime indicate del locale per il massimo rendimento del dispositivo.

▶ Chiudere porte e finestre.

▶ In caso di forte insolazione, tirare le tende o abbassare gli avvolgibili.

▶ Fare attenzione alla pulizia dei filtri.

▶ Quando le condizioni del locale raggiungeranno il livello finale, ridurre le impostazioni della temperatura e dell'intensità della ventilazione.

▶ Non avviare il dispositivo qualora il dispositivo stesso, il cavo di alimentazione o la presa siano danneggiati, il dispositivo funzioni in modo non conforme o vi siano sintomi di altri problemi. Trasmettere il dispositivo completo al rivenditore o a un elettricista in possesso di qualifiche adeguate ai fini del controllo e/o della riparazione. Usare solo i pezzi di ricambio originali. L'apparecchiatura (compresi il cavo di alimentazione e la spina) potranno essere smontati e/o riparati esclusivamente da personale autorizzato e adeguatamente qualificato.

▶ Si consiglia l'esecuzione periodica della revisione di controllo del dispositivo.

▶ L'APPARECCHIATURA POTRÀ ESSERE SMONTATA O MODIFICATA UNICAMENTE DA UN MANUTENTORE QUALIFICATO.

▶ L'APPARECCHIATURA PUÒ ESSERE UTILIZZATA SOLO IN MODO CONFORME ALLA DESTINAZIONE. L'USO CON ALTRE FINALITÀ SARÀ TRATTATO COME UN USO NON CONFORME. IN CASO DI DANNI O LESIONI DOVUTE A TALE PROCEDIMENTO, IL SOGGETTO RITENUTO RESPONSABILE SARÀ L'UTENTE E NON IL FABBRICANTE DEL DISPOSITIVO.

▶ Impianto deve trovarsi in posizione verticale.

▶ Tenere lontano da tutti i fori di entrata ed uscita dell'aria, ogni corpo estraneo.

▶ Alimentazione elettrica deve essere conforme alla specificazione dal targhetto dati dell'impianto.

Se il cavo di alimentazione è rotto, deve esser subito sostituito dal personale autorizzato, per evitare il pericolo.

▶ Non si deve usare la spina elettrica per accendere o spegnere l'impianto. Bisogna sempre usare il pulsante sul pannello commando.

▶ Prima di spostare l'impianto si deve spegnerlo, svuotare il contenitore dell'acqua.

▶ Non usare l'aerosolo insetticida oppure altri detergenti infiammabili.

▶ E vietato di spruzzare o bagnare l'impianto

▶ IL PRESENTE DISPOSITIVO NON È DESTINATO ALL'UTILIZZO DA PARTE DELLE PERSONE (COMPRESI BAMBINI), CON CAPACITÀ FISICHE, SENSORIALI O MENTALI LIMITATE, OPPURE DA PERSONE INESPERTE, SENZA UN CORSO DI FORMAZIONE DA PARTE DI UNA PERSONA RESPONSABILE DELLA LORO SICUREZZA. SI PREGA DI FARE ATTENZIONE A NON FARGIOCARE I BAMBINI CON IL DISPOSITIVO.

▶▶ NORME DI SICUREZZA RELATIVE ALL'AGENTE REFRIGERANTE R290:

▶ Leggere attentamente le seguenti avvertenze.

▶ L'apparecchiatura contiene l'agente refrigerante R290. L'agente refrigerante R290 è conforme alle Direttive vigenti dell'Unione Europea. Non forare l'impianto di raffreddamento. L'agente refrigerante R290 è una sostanza facilmente infiammabile (GWP3)!

▶ Non usare dispositivi né agenti per l'accelerazione dello sbrinamento o per la pulizia diversi da quelli consigliati dal fabbricante.

▶ Conservare il dispositivo in un ambiente chiuso, privo di fonti di ignizione fisse (ad es. fiamme libere, dispositivi a gas in funzione, resistenze elettriche in funzione).

▶ Non forare né scaldare gli elementi dell'impianto refrigerante dell'apparecchiatura. Non dirigere la luce direttamente sul dispositivo.

▶ Conservare il dispositivo in modo tale che non subisca danneggiamenti meccanici.

▶ L'apparecchiatura dovrà essere installata, utilizzata e conservata in un locale caratterizzato da una superficie del pavimento superiore a 4m².

▶ L'agente refrigerante può essere inodore. Ciò rende più difficile l'individuazione di eventuali perdite.

▶ Rispettare le norme e le leggi nazionali relative ai combustibili gassosi.

▶ Non ostruire i fori di ventilazione.

▶ Conservare il dispositivo in un locale ben ventilato, caratterizzato da dimensioni adeguate alla specifica tecnica del prodotto.

▶ Ogni soggetto impegnato nell'uso o nella riparazione dell'impianto refrigerante dovrà essere in possesso di un valido certificato rilasciato da un'entità tecnica competente, a conferma delle competenze di tale soggetto nel campo dell'uso sicuro degli agenti refrigeranti, nel rispetto delle norme e delle leggi vigenti.

▶ Le operazioni di servizio andranno eseguite unicamente nel rispetto delle indicazioni del fabbricante dell'apparecchiatura. Le attività di uso e riparazioni che richiedono la presenza di personale di servizio qualificato andranno eseguite sotto al supervisione di un soggetto con competenze adeguate nel'ambito dell'uso degli agenti refrigeranti infiammabili.

AVVERTENZE!

Non usare l'impianto nella temperatura ambientale inferiore a 5°C, per evitare il gelo dell'evaporatore.

▶ ▶ 4. PARTI

▶ Fronte FIG. 2

1. Quadro dei comandi
2. Illuminazione
3. Piastra anteriore
4. Piastra posteriore

▶ Didietro FIG. 3

1. Aletta di ventilazione
2. Mandrino
3. entrata d'aria / filtri
4. Finestra livello acqua
5. Contenitore dell'acqua

▶ ▶ 5. SERVIZIO

▶ Pannello di commando FIG. 4

1. Pulsante di impostazione dell'umidità
2. Indicatore della modalità di lavoro (continuo, umidità del 40%, 50%, 60%, 70%)
3. Visualizzatore della temperatura/umidità
4. Indicatore dell'orologio
5. Pulsante della visualizzazione della temperatura
6. Indicatore DEUMIDIFICATORE
7. Pulsante DEUMIDIFICATORE
8. Indicatore della ventilazione ad alta velocità
9. Pulsante di velocità/ventilazione
10. Indicatore della ventilazione a bassa velocità
11. Indicatore dell'alimentazione
12. Pulsante ON/OFF (alimentazione)
13. Indicatore del "Riempimento dell'acqua"
14. Pulsante dell'OROLOGIO

La spia sul pannello anteriore del dispositivo si illumina in 3 colori diversi a seconda del livello di umidità dell'aria.

Ciò permette all'utente di definire rapidamente l'umidità dell'aria nel locale:

Luce blu – umidità del locale > 70%

Luce verde - umidità del locale 50\~70%

Luce rossa - umidità del locale < 50%

Luca rossa lampeggiante – allarme del riempimento dell'acqua

Servizio

1. Collegare il dispositivo all'apposita presa elettrica (Controllare il valore della tensione/frequenza sulla targhetta dati del dispositivo).
2. Premere il pulsante ON/OFF per avviare il dispositivo. Il compressore viene attivato.
3. Premere il pulsante dell'impostazione dell'umidità per selezionare la modalità di lavoro: fisso, livello d'umidità del 40%, 50%, 60% o del 70%. Si accende un indicatore relativo per un dato valore
4. Premere il pulsante della velocità/ventilazione per impostare la ventilazione ad alta o bassa velocità. Si accende un indicatore relativo per un dato valore
5. Premere il pulsante OROLOGIO, per impostare il tempo di lavoro desiderato (1\~24 ore). Dopo aver premuto il pulsante OROLOGIO, il visualizzatore indicherà il tempo attualmente impostato, liberando il pulsante dopo 8 secondi il visualizzatore ritorna ad indicare l'umidità del locale. Dopo che è passato il tempo impostato, il compressore si disattiva automaticamente.
6. Premendo il pulsante „TEMP“ viene visualizzata la temperatura attuale del locale, liberandolo, dopo 8 secondi, il

visualizzatore ritorna ad indicare l'umidità del locale.

1. La funzione del DEUMIDIFICATORE attiva la modalità turbo del sistema di ventilazione attivando una continua deumidificazione dell'aria, la funzione permette di asciugare la biancheria lavata.
2. Per disattivare il dispositivo, premere il pulsante ON/OFF.
3. Con la funzione di preattivazione (PRE-SET), tramite il pulsante OROLOGIO è possibile programmare l'orario dell'avvio della macchina senza attivare altre funzioni del dispositivo (compreso il pulsante ON/OFF)/ Per esempio, impostando l'orologio sul '2', il dispositivo si attiverà dopo 2 ore.

▶ 6. USCITA DELL'ACQUA

Con il serbatoio pieno, il compressore - per motivi di sicurezza - viene disattivato automaticamente e l'indicatore di riempimento dell'acqua si illumina in rosso.

Per rimuovere il serbatoio dell'acqua, estrarlo perpendicolarmente dalla macchina.

Una volta svuotato il serbatoio, rimetterlo al suo posto. Dopo il riposizionamento del serbatoio, la spia del riempimento dell'acqua si spegne e il deumidificatore si avvia.

Nel caso in cui il serbatoio venga inserito male, l'indicatore del riempimento rimane illuminato in rosso.

▶ ▶ SCOLLO CONTINUO

Utilizzando il deumidificatore in condizioni di elevata umidità dell'aria, il serbatoio dell'acqua richiederà uno svuotamento più frequente. In tale situazione, più conveniente è impostare l'opzione dello svuotamento continuo del serbatoio, a tale scopo eseguire le seguenti operazioni:

1. Rimuovere il serbatoio dell'acqua (FIG. 4)
2. Collegare il conduttore d'acqua all'uscita del diametro: 11 mm (il condotto non è fornito con il dispositivo) (FIG. 5)
3. Assicurarsi, che il condotto sia fissato bene e l'acqua scorra senza intoppi. Attenzione! Alle temperature molto basse, proteggere il condotto dal congelamento.
4. Posizionare il serbatoio al suo posto (FIG. 6).

▶ 7. MANUTENZIONE E CONSERVAZIONE

Prima di comminciare la manutenzione o la pulizia bisogna scollegare l'impianto dalla rete elettrica.

PULIZIA DELLA CARCASSA

Per pulire l'impianto bis ognà usare il tessuto morbido.

Vietato di usare delle sostanze chimiche voltatili, detergenti, benzina, vestiti trattati chimicamente, pure altrie soluzioni di pulizia. Ogni sostanza sopra citata può danneggiare la carcassa dell'impianto.

PULIZIA DEL FILTRO

Questo modello di deumidificatore è dotato di 2 tipi di filtri (FIG. 7):

1. FILTRO ANTIPOLVERE

-staccare il fissaggio del filtro, rimuovere il filtro a carboni attivi.
- Pulire il filtro delicatamente tramite l'aspirapolvere o sci-acquandolo al rubinetto. -Se il filtro è molto sporco, usare acqua calda e una piccola quantità di detergente delicato.
- prima del suo utilizzo, assicurarsi che il filtro sia completamente asciutto
- non esporre il filtro alla luce solare diretta.

1. FILTRO A CARBONI ATTIVI (per legare le particelle di polvere sospese nell'aria e per ridurre la proliferazione di batteri).

Il filtro a carboni attivi si trova dietro il filtro antipolvere e contrariamente a quest'ultimo, non è lavabile. La durata del filtro a carboni attivi dipende dalle condizioni dell'ambiente dove viene utilizzato il dispositivo. Il filtro deve essere controllato periodicamente e sostituito, se necessario.

CONSERVAZIONE:

Se l'impianto non è usato per lungo tempo bisogna spegnerlo. Filo di allimentazione deve esser scollegato e pulito:

▶ Svuotare completamente il contenitore acqua ed asci-ugarlo con cura.

▶ Coprire l'impianto per protteggerlo contro i raggi del sole.

▶ 8. RIVELAZIONE DEI DIFETTI

IMPIANTO NON FUNZIONA:

▶ Impianto non collegato alla rete elettrica?
▶ Rete elettrica a casa è accesa?
▶ Temperatura ambientale è di ^0 oppure piu di 35°C?
Rispondendo si alle domande, sappiamo che la temperatura è fuori il regime di lavoro dell'impianto.
▶ Bisogna assicurarsi se umidostato (oppure commutatore ON/OFF) sià acceso.
▶ Controlare se il contenitore acqua sia posizionato correttamente nell'impianto e se non sia pieno.
- Assicurarsi che l'entrata e l'uscita dell'aria non siano bloccate.

IMPIANTO SEMBRA NON LAVORARE:

▶ Filtro è sporco ?
▶ Entrata ed uscita sono bloccate?
▶ Umidita nel locale non è troppo bassa?

LAVORO DELL'IMPIANTO SEMBRA ESSER INEFFICIENTE:

▶ Troppe porte e finestre aperte?
▶ Nel locale funziona l'impianto che genera troppa umidita?

IMPIANTO E TROPPO RUMOROSO:

▶ Controlare se l'impianto sia stabile sulla superficie piatta.

IMPIANTO PERDE:

▶ Assicurarsi che stato tecnico dell'impianto sia buono
Se lo scollo continuo dell'acqua non è usato, bisogna assicurarsi che il tappo di gomma (parte inferiore dell'impianto) sia ben posizionato.

Codici di errore sul display
Codice	Causa Soluzione
E1	Il sensore di temperatura dell'ambiente (con un riparo di resina) è aperto o funziona male per cortocircuito	Controllare che il sensore di temperatura dell'ambiente sia correttamente collegato alla piastra PCB
		Sostituire il sensore di temperatura dell'ambiente.
		Sostituire la piastra PCB principale.
		Il livello di umidità dell'aria è inferiore al 40% di umidità relativa.
E2	Il sensore del sistema di refrigerazione (con riparo di rame) è aperto o funziona male per cortocircuito	Controllare che il sensore sia correttamente collegato alla piastra PCB
		Sostituire il sensore
		Sostituire la piastra PCB principale.
E3	Il cavo del sensore di comando della temperatura (TC) è allentato o danneggiato.Il dispositivo emetterà un segnale sonoro per 3 secondi, mentre il messaggio E3 lampeggerà ogni secondo.Il compressore e il motore del ventilatore smetteranno di funzionare.	La sonda dovrà essere controllata e sostituita.
E5	Qualora la temperatura letta dal sensore TC sia pari ad almeno 130°C per più di 5 secondi, il dispositivo emetterà un segnale sonoro per 3 secondi, e il messaggio E5 lampeggerà una volta al secondo.Il compressore e il motore del ventilatore smetteranno di funzionare.	In questa situazione sarà necessario spegnere e accendere nuovamente il dispositivo con il tasto ON/OFF per verificare se il messaggio E5 continua a essere visualizzato. Qualora l'errore non sparisca, ciò significa che l'impianto del compressore non funziona correttamente.Tale impianto dovrà essere controllato al fine di eliminare il malfunzionamento.
