NÁVOD NA OBSLUHU DHA 10 Master

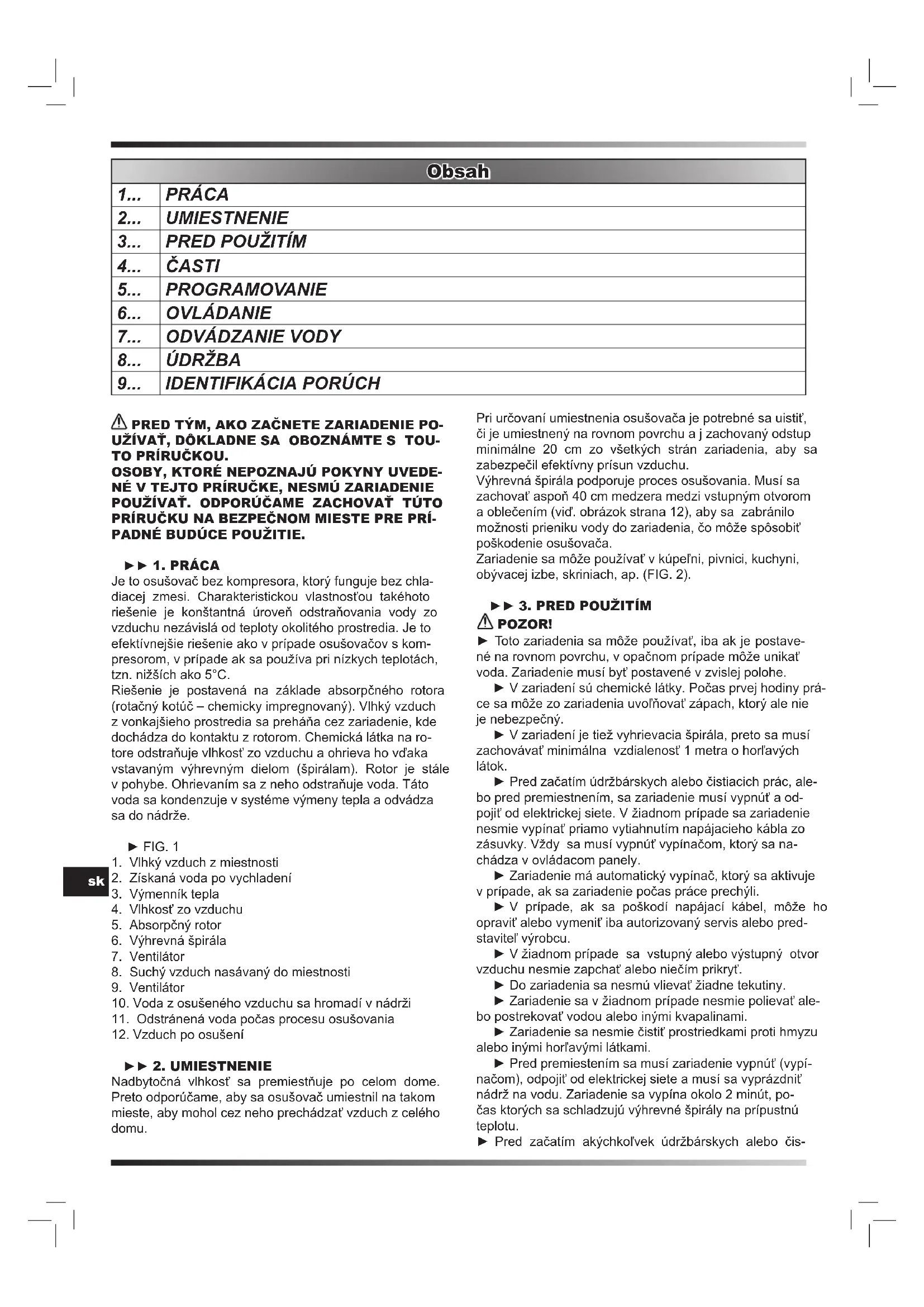

NÉ V TEJTO PRÍRUČKE, NESMÚ ZARIADENIE POUŽÍVAŤ. ODPORÚČAME ZACHOVAŤ TÚTO PRÍRUČKU NA BEZPEČNOM MIESTE PRE PRÍ- PADNÉ BUDÚCE POUŽITIE. ► 1. PRÁCA Je to osušovač bez kompresora, ktorý funguje bez chla- diacej zmesi. Charakteristickou vlastnosťou takéhoto riešenie je konštantná úroveň odstraňovania vody zo vzduchu nezávislá od teploty okolitého prostredia. Je to efektívnejšie riešenie ako v prípade osušovačov s kom- presorom, v prípade ak sa používa pri nízkych teplotách, tzn. nižších ako 5°C. Riešenie je postavená na základe absorpčného rotora (rotačný kotúč – chemicky impregnovaný). Vlhký vzduch z vonkajšieho prostredia sa preháňa cez zariadenie, kde dochádza do kontaktu z rotorom. Chemická látka na ro- tore odstraňuje vlhkosť zo vzduchu a ohrieva ho vďaka vstavaným výhrevným dielom (špirálam). Rotor je stále v pohybe. Ohrievaním sa z neho odstraňuje voda. Táto voda sa kondenzuje v systéme výmeny tepla a odvádza sa do nádrže. ► FIG. 1

4. Vlhkosť zo vzduchu

11. Odstránená voda počas procesu osušovania

12. Vzduch po osušení

► 2. UMIESTNENIE Nadbytočná vlhkosť sa premiestňuje po celom dome. Preto odporúčame, aby sa osušovač umiestnil na takom mieste, aby mohol cez neho prechádzať vzduch z celého domu. Pri určovaní umiestnenia osušovača je potrebné sa uistiť, či je umiestnený na rovnom povrchu a j zachovaný odstup minimálne 20 cm zo všetkých strán zariadenia, aby sa zabezpečil efektívny prísun vzduchu. Výhrevná špirála podporuje proces osušovania. Musí sa zachovať aspoň 40 cm medzera medzi vstupným otvorom a oblečením (viď. obrázok strana 12), aby sa zabránilo možnosti prieniku vody do zariadenia, čo môže spôsobiť poškodenie osušovača. Zariadenie sa môže používať v kúpeľni, pivnici, kuchyni, obývacej izbe, skriniach, ap. (FIG. 2).

POZOR! ► Toto zariadenia sa môže používať, iba ak je postave- né na rovnom povrchu, v opačnom prípade môže unikať voda. Zariadenie musí byť postavené v zvislej polohe. ► V zariadení sú chemické látky. Počas prvej hodiny prá- ce sa môže zo zariadenia uvoľňovať zápach, ktorý ale nie je nebezpečný. ► V zariadení je tiež vyhrievacia špirála, preto sa musí zachovávať minimálna vzdialenosť 1 metra o horľavých látok. ► Pred začatím údržbárskych alebo čistiacich prác, ale- bo pred premiestnením, sa zariadenie musí vypnúť a od- pojiť od elektrickej siete. V žiadnom prípade sa zariadenie nesmie vypínať priamo vytiahnutím napájacieho kábla zo zásuvky. Vždy sa musí vypnúť vypínačom, ktorý sa na- chádza v ovládacom panely. ► Zariadenie má automatický vypínač, ktorý sa aktivuje v prípade, ak sa zariadenie počas práce prechýli. ► V prípade, ak sa poškodí napájací kábel, môže ho opraviť alebo vymeniť iba autorizovaný servis alebo pred- staviteľ výrobcu. ► V žiadnom prípade sa vstupný alebo výstupný otvor vzduchu nesmie zapchať alebo niečím prikryť. ► Do zariadenia sa nesmú vlievať žiadne tekutiny. ► Zariadenie sa v žiadnom prípade nesmie polievať ale- bo postrekovať vodou alebo inými kvapalinami. ► Zariadenie sa nesmie čistiť prostriedkami proti hmyzu alebo inými horľavými látkami. ► Pred premiestením sa musí zariadenie vypnúť (vypí- načom), odpojiť od elektrickej siete a musí sa vyprázdniť nádrž na vodu. Zariadenie sa vypína okolo 2 minút, po- čas ktorých sa schladzujú výhrevné špirály na prípustnú teplotu. ► Pred začatím akýchkoľvek údržbárskych alebo čis- Obsah 1... PRÁCA 2... UMIESTNENIE

UKtiacich prác , alebo pred premiestnením zariadenia, sa osušovač musí odpojiť od elektrickej siete a nechať stáť aspoň jednu hodinu pred ďalšou manipuláciou. ► Zariadenie nesmú používať deti alebo osoby, ktoré musia mať stály dohľad dospelej osoby, alebo osoby, kto- ré nie sú schopné zariadenie používať správne vzhľadom na svoju fyzickú alebo psychickú kondíciu. Deti sa zo za- riadením v žiadnom prípade nesmú hrať. OSUŠOVAČ SA NESMIE POUŽÍVAŤ V NIŽŠIE UVEDE- NÝCH PODMIENKACH (FIG. 3):

1. Pôsobenie nepriaznivých poveternostných podmie-

4. Na miestach kde sú malé deti bez dozoru dospelého

5. V prípade preťaženia predlžovacieho kábla

6. Ak je napájací kábel poškodený

7. Na šikmom alebo nerovnom povrchu

8. Riziko požiaru alebo v blízkosti otvoreného ohňa

9. Riziko poškodenia zariadenia pôsobením chemic-

11. Zariadenie musí opravovať certikovaný technik

3. Držiak nádoby na vodu

2. Aktívny uhlíkový lter

Po stlačení tohto tlačidla sa môže nastaviť pracovný re- žim zariadenia: LOW (TICHÉ osušovanie) – ak je vlhkosť v miestnosti: < od nastavenej vlhkosti, zariadenie bude pracovať pri NÍZKYCH otáčkach ventilátora (bez vyhrievacej špirály). ≥ od nastavenej vlhkosti, zariadenie bude pracovať pri NÍZKYCH otáčkach ventilátora S VYHRIEVACOU ŠPI- RÁLOU. HIGH (TURBO osušovanie) – ak je vlhkosť v miest- nosti: ≥ od nastavenej vlhkosti, zariadenie bude pracovať pri VYSOKÝCH otáčkach ventilátora S VYHRIEVACOU ŠPI- RÁLOU. < od nastavenej vlhkosti, zariadenie bude pracovať pri VY- SOKÝCH otáčkach ventilátora (bez vyhrievacej špirály). OSUŠOVAČ: VŽDY ZAPNUTÉ, ak zariadenie pracuje pri VYSOKÝCH otáčkach ventilátora a S VYHRIEVACOU ŠPIRÁLOU.

2. TLAČIDLO HUMIDITY (VLHKOSŤ)

Stlačením tlačidla HUMITIDY (VLHKOSŤ) sa nastavuje požadovaná vlhkosť vzduchu v miestnosti: stále osušo- vanie, 40%, 50%, 60% alebo 70%. Zapáli sa príslušná kontrolka. Ak sa úroveň požadovanej vlhkosti nenastaví, zariadenie bude pracovať na predvolenej úrovni vlhkosti, ktorá je na- stavená na úrovni 50%.

Stlačením tlačidla TIMER sa nastavuje požadovaný čas práce. Stlačením tlačidla sa na LED displeji zobrazí hod- nota, ktorá bola predtým vybratá (od 1 do 24). Po spuste- ní hodín začne svietiť symbol TIMER a nastavený čas sa na LED displeji zobrazí počas 8 sekúnd. Potom sa na LED displeji opäť zobrazí hodnota vlhkosti v miestnosti. Po uplynutí nastaveného času sa zariadenie automaticky vypne. Ak sa čas tlačidlom TIME nenastaví, zariadenie bude pracovať celý čas počas 24 hodín.

4. TLAČIDLO ON/OFF (ZAPNÚŤ/VYPNÚŤ)

Týmto tlačidlom sa zariadenie zapína/vypína. Ak je za- riadenie pripojené k elektrickej sieti kontrolka napájania svieti.

Keď zariadenie pracuje normálne, kontrolka svieti na- modro. Kontrolka bude výstražne BLIKAŤ v nasledujúcich prípadoch: ► Zariadenie je prechýlené. ► Ventilátor odstraňuje teplo (po vypnutí vypínačom, za- riadenie bude naďalej pracovať a odstraňovať teplo ešte 2 minúty, až kým sa nevychladí na prípustnú teplotu).

UK12. KONTROLKA PLNEJ NÁDRŽE NA VODU Svieti načerveno, ak je nádrž na vodu plná alebo ak je nádrž umiestnená v nesprávnej polohe. ► 6. OVLÁDANIE ► Pripojiť zariadenie k elektrickému napätiu. (Príslušné hodnoty sú uvedené na výrobnom štítku, ktorý nájdete na zadnej strane zariadenia). ► Stlačiť tlačidlo NAPÁJANIA, čím sa zariadenie zapne. Zariadenie začne pracovať v režime stálej práce. ► Stlačením tlačidla HUMITIDY (VLHKOSŤ) sa nastavu- je požadovaná vlhkosť vzduchu v miestnosti: stále osušo- vanie, 40%, 50%, 60% alebo 70%. ► Stlačením tlačidla MODE sa nastavuje režim práce ventilátora: TICHO, TURBO alebo OSUŠOVANIE. ► Stlačením tlačidla TIMER sa nastavuje čas práce za- riadenia (1-24 hodín). ► Stlačiť tlačidlo NAPÁJANIA, čím sa zariadenie vypne. DÔLEŽITÉ! ► Keď sa zariadenie normálne vypne (vypínačom), ven- tilátor bude naďalej pracovať aspoň 2 minúty, nakoľko sa musia ochladiť vyhrievacie špirály. Počas ochladzovania bude kontrolka napájania výstražne blikať. ZARIADENIE SA V ŽIADNOM PRÍPADE NIKDY NESMIE VYPÍNAŤ VYTIAHNUTÍM NAPÁJACIE- HO KÁBLA ZO ZÁSUVKY. ► Zariadenie sa nesmie používať bez VZDUCHOVÉHO FILTRA. ► Kvôli bezpečnosti je dobré zariadenie vypínať aspoň na 2 minúty každých 8 hodín neustálej práce, následne ho zapnúť nezávisle od toho, či sa čas skončil alebo nie. Počas tejto pauzy ventilátor stále pracuje a odvádza zo zariadenia teplo. Stlačením tlačidla POWER sa zariade- nie zapne (nastavený čas práce zariadenia sa vymaže). Keď sa naplní nádrž na vodu, nastavený čas sa rovnako vymaže. Ak čas práce nie je nastavený, zariadenie bude neustále pracovať a automaticky sa vypne po 24 hodi- nách. ► Ak sa zariadenie využíva v režime SUŠENIA obleče- nia, musí byť vzdialené ASPOŇ 40 CM od iných predme- tov (napr. oblečenia), aby sa zaručilo, že sa do vstupného otvoru zariadenia nedostane voda. Počas umiestňovania zariadenia a zachovania minimálnych vzdialeností postu- pujte podľa nižšie uvedenej ilustrácie (FIG. 8) ► Zariadenie je vybavené poistným vypínačom, ktorý chráni zariadenie pred prehriatím. V prípade, ak sa zaria- denie prechýli, vypne sa automaticky. Kontrolka NAPÁ- JANIA sa zapáli NAČERVENO a zariadenie vydá 3-ná- sobný výstražný zvukový signál. Keď sa zariadenie znovu postaví do zvislej polohy na rovnom povrchu, stlačením tlačidla NAPÁJANIA sa zariadenie znovu zapne. ► Autodiagnostika: Ak izbový senzor, senzor vlhkos- ti alebo senzor nachýlenie nefungujú, zariadenie vydá 3-násobný výstražný zvukový signál, kontrolka NAPÁJA- NIA začne svietiť NAČERVENO, a zariadenie sa VYPNE.

► 7. ODVÁDZANIE VODY

Ak sa nádrž na vodu úplne naplní, zariadenie prestane fungovať, pričom: ► Zasvieti sa kontrolka csignalizujúca naplnenie nádrže na vodu. ► Zariadenie vydá 10 výstražných signálov pripomínajú- cich o naplnení nádrže, Výstražné signály sa dajú vypnúť stlačením tlačidla NAPÁJANIA, čím sa zariadenie vypne Nádrž na vodu vyprázdnime nasledujúcim postupom (FIG. 9):

svojom mieste a uistíme sa, že bola umiestnená sprá- ve, aby kontrolka signalizujúca plnú nádrž na vodu prestala svietiť, a osušovač mohol znovu pracovať. POZOR: AK JE NÁDRŽ NA VODU UMIEST- NENÁ V NESPRÁVNEJ POZÍCII, KONTROLKA SIGNALIZUJÚCA PLNÚ NÁDRŽ BUDE SVIETIŤ NA ČERVENO, A ZARIADENIE BUDE VYDÁVAŤ ZVUKOVÉ SIGNÁLY.

STÁLE ODVÁDZANIE VODY

Ak sa osušovač používa v podmienkach s vysokou vlh- kosťou vzduchu, nádrž na vodu sa musí vyprázdňovať príliš často. V takomto prípade je výhodnejšie, ak sa za- vedie režim stále odvádzania vody, podľa nižšie uvedené- ho postupu: (FIG. 10):

1. Odsekneme záslepku stáleho odvádzania vody, ktorá

je umiestnená v zadnej strane zariadenia.

• POZOR: Hadica na vodu nie je súčasťou štandard- nej výbavy zariadenia.

4. Vytiahneme nádrž na vodu, otvor vo vnútri zariadenia

zatvoríme zátkou zo stáleho výpustu.

5. Nádrž na vodu umiestnime v jej normálnej polohe.

► 8. ÚDRŽBA Pred začatím akýchkoľvek údržbárskych alebo čistiacich prác sa musí zariadenie odpojiť od elektrickej siete a ne- chať vypnuté aspoň jednu hodinu pred ďalšou manipulá- ciou.

ČISTENIE KRYTU ZARIADENIA

Zariadenie čistíme jemnou handrou. V žiadnom prípade sa nesmú používať prchavé chemic- ké látky, benzíny, saponáty, oblečenie, ktoré bolo čistené chemicky alebo iné čistiace prostriedky, ktoré môžu po- škodiť kryt zariadenia. ČISTENIE FILTRA Vytiahneme lter vzduchu, ktorý je umiestnený v zadnej strane zariadenia (FIG. 11) PROTIPRACHOVÝ FILTER (UMÝVATEĽNÝ) (FIG. 12):

1. Filter povysávame, alebo jemne oklepeme, aby sme

si uľahčili jeho čistenie. Ak je lter špinavší, použije- me teplú vodu s malým množstvom čistiaceho pros- triedku.

Zariadenie vôbec nefunguje 1. Nesprávne pripojenie k el. sieti

2. Nesprávna poloha nádrže na vodu alebo plná nádrž

3. Zariadenie je postavené na nerovnom povrchu

Zariadenie neosušuje vzduch 1. Filter vzduchu je príliš zaprášený

2. Vstupný alebo výstupný otvor vzduchu je upchatý.

3. V miestnosti je príliš malá vlhkosť.

Výkon osušovania nie je dobrý 1. Príliš veľa otvorených dverí a okien.

2. Zariadenia, ktoré sú v miestnosti, zvyšujú vlhkosť vzduchu.

Nie normálny hluk motora 1. Skontolovať a očistiť lter vzduchu.

2. Skontrolovať, či zariadenie je postavené v zvislej polohe a na rovnom

povrchu. Zo zariadenia vyteká voda 1. Skontrolovať, či zariadenie nie je prechýlené.

2. Skontrolovať prietok vody v nádrži, či nebol zablokovaný cudzím

telesom. Po vypnutí zariadenia, motor ventilátor stále pracuje

1. Po vypnutí zariadenia počkať okolo 2 minút, kým elektrický vyhrievač

neschladí vnútorný ventilátor. - Je to normálny režim práce zariadenia.

3. Filter sa nesmie vystavovať pôsobeniu slnečných lú-

čov. AKTÍVNY UHLÍKOVÝ FILTER: Tento lter sa nesmie umývať. Životnosť závisí od pod- mienok, v ktorých sa používa zariadenie. Prehliadku uh- líkového ltra vykonávame pravidelne, aspoň raz na 6 mesiacov, a v prípade potreby ho vymieňame. SKLADOVANIE Ak sa zariadenie nebude dlhšiu dobu používať: ► Vypneme zariadenie, odpojíme napájací kábel od elektrickej siete a očistíme ho. ► Úplne vyprázdnime nádrž na vodu a dôkladne je utrie- me. ► Zariadenie prikryjeme a skladujeme na mieste, v kto- rom nebude na zariadenie pôsobiť priame slnečné svetlo.
