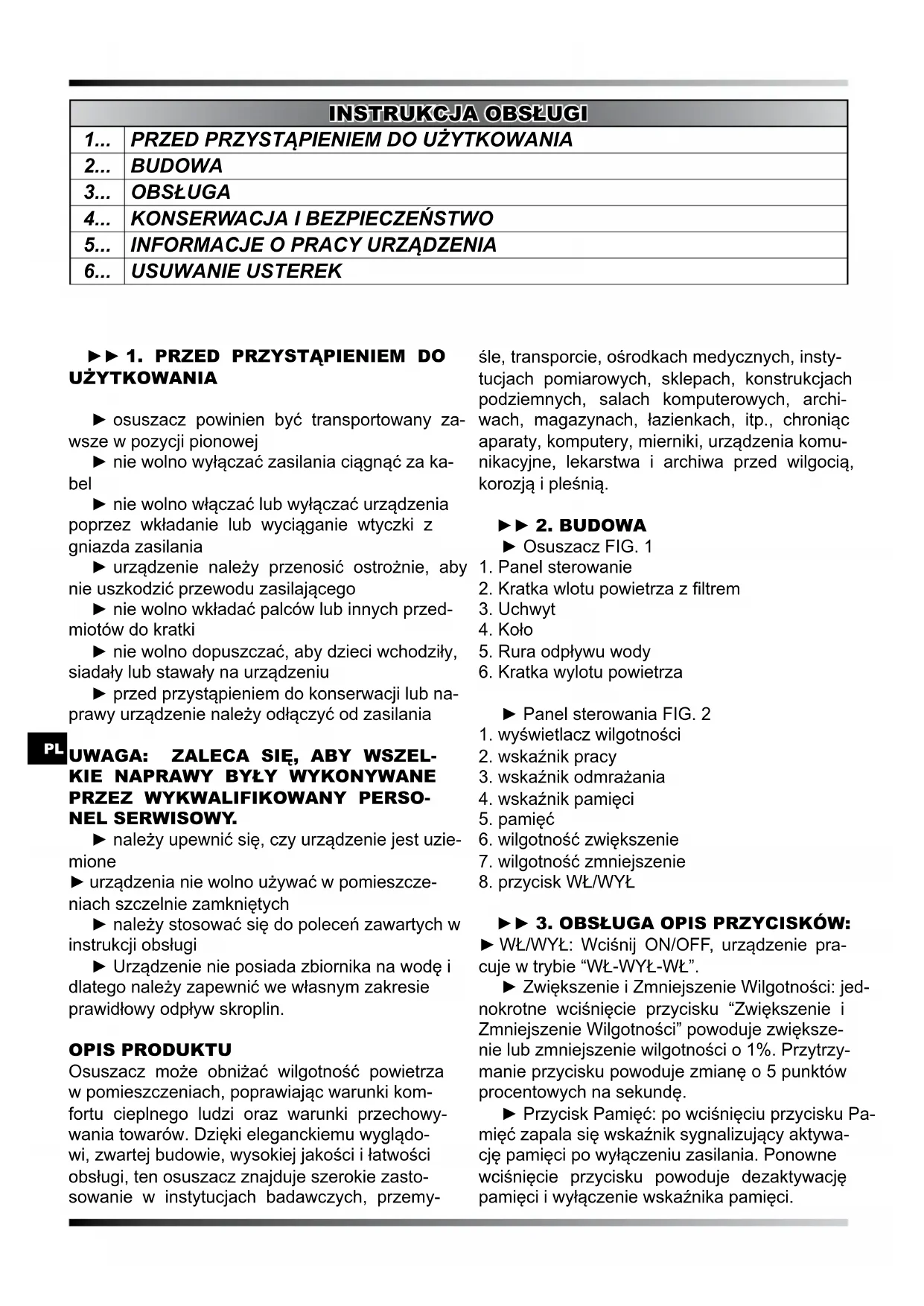

INSTRUKCJA OBSŁUGI DH 7160 Master

▶ osuszacz powinien być transportowany zawsze w pozycji pionowej
▶ nie wolno wyłącać zasilania ciągnąć za kabel
- nie wolno włączać lub wyłączać urządzenia poprzez wkładanie lub wyciąganie wtyczki z gniazda zasilania
▶ urządzenie należy przenosić ostrożnie, aby nie uszkodzić przewodu zasilającego
▶ nie wolno wkładać palców lub innych przedmiotów do kratki
▶ nie wolno dopuszczać, aby dzieci wchodziły, siadały lub stawały na urządzeniu
▶ przed przystąpieniem do konserwacji lub naprawy urządzenie należy odłączyć od zasilania

PL UWAGA: ZALECA SIE, ABY WSZELKIE NAPRAWY BYŁY WYKONYWANE PRZEZ WYKWALIFIKOWANY PERSONEL SERWISOWY.

▶ należy upewnić się, czy urządzenie jest uziemione
▶ urządzenia nie wolno używać w pomieszczeniach szczelnie zamkniętych
▶ należy stosować się do poleceń zawartych w instrukcji obsługi
▶ Urządzenie nie posiada zbiornika na wodę i dlatego należy zapewnić we własnym zakresie prawidłowy odpływ skroplin.

OPIS PRODUKTU

Osuszacz może obniżać wilgotność powietrza w pomieszczeniach, poprawiając warunki komfortu cieplnego ludzi oraz warunki przechowywania towarów. Dzięki eleganckiemu wyglądowi, zwartej budowie, wysokiej jakości i łatwości obsługi, ten osuszacz znajduje szerokie zastosowanie w instytucjach badawczych, przemyśle, transporcie, ośrodkach medycznych, instytucjach pomiarowych, sklepach, konstrukcjach podziemnych, salach komputerowych, archiwach, magazynach, łazienkach, itp., chroniąc aparaty, komputery, mierniki, urządzenia komunikacyjne, lekarstwa i archiwa przed wilgocią, korozją i pleśnią.

▶▶ 2. BUDOWA

▶ Osuszacz FIG. 1

1. Panel sterowanie
2. Kratka wlotu powietrza z filtrem
3. Uchwyt
4. Koło
5. Rura odpływu wody
6. Kratka wylotu powietrza

▶ Panel sterowania FIG. 2

1. wyświetlacz wilgotności
2. wskaźnik pracy
3. wskaźnik odmrażania
4. wskaźnik pamięci
5. pamięć
6. wilgotność zwiększenie
7. wilgotność zmniejszenie
8. przycisk WŁ/WYŁ

▶▶ 3. OBSŁUGA OPIS PRZYCISKÓW:

▶ WŁ/WYŁ: Wciśnij ON/OFF, urządzenie pracuje w trybie "WŁ-WYŁ-WŁ".

Zwiększenie i Zmniejszenie Wilgotności: jednokrotne wciśnięcie przycisku “Zwiększenie i Zmniejszenie Wilgotności” powoduje zwiększenie lub zmniejszenie wilgotności o 1%. Przytrzymanie przycisku powoduje zmianę o 5 punktów procentowych na sekundę.
▶ Przycisk Pamięć: po wciśnięciu przycisku Pamięć zapala się wskaźnik sygnalizujący aktywację pamięci po wyłączeniu zasilania. Ponowne wciśnięcie przycisku powoduje dezaktywację pamięci i wyłączenie wskaźnika pamięci.

WŁĄCZENIE:

▶ Podłącz urządzenie do gniazda elektrycznego, wyda ono charakterystyczny dźwięk.
▶ Wcisnąć przycisk “WŁ/WYŁ”, zapali się wskaźnik pracy urządzenia oraz wyświetlacz pokazujący ustawiony poziom wilgotności. Ustawienie początkowe wynosi 60% a po 3 sekundach wyświetlacz pokaże aktualny poziom wilgotności.
▶ Wcisnąć przycisk zmniejszenia lub zwiększenia wilgotności, celem wybrania żądanego poziomu. Jeżeli ustawiony poziom wilgotności jest o 3% niższy od aktualnego, urządzenie roz-pocznie pracę; jeżeli poziom ustawiony jest o 3% wyższy od aktualnego, urządzenie przerwie pracę.
- Jeżeli ustawiony poziom wilgotności jest niższy niż 30%, urządzenie pracuje w trybie ciągłym, a wyświetlacz pokazuje komunikat "CO".

UWAGA: W urządzeniu znajduje się zabezpieczenie fazowe. Jeżeli fazy w gnieździe elektrycznym do którego podłączymy urządzenia będą w nieprawidłowej kolejności to na wyświetlaczu wilgotności pojawi się symbol E5 a przyciski na panelu sterowanie będą nieaktywne. Należy wtedy zmienić kolejność faz w gnieździe zasilającym i ponownie uruchomić urządzenie. Czynność ta powinna być wykonana przez elektromontera lub osobę z uprawnieniami do prac związanych z instalacjami elektrycznymi.

WYŁĄCZANIE:

▶ Wcisnąć przycisk "WŁ/WYŁ" w czasie pracy urządzenia. Urządzenie zatrzyma się, a wskaźniki zgasną.

UWAGI:

▶ Jeżeli poziom wilgotności ustawiony jest wyższy niż wilgotność aktualna, urządzenie nie rozpocznie pracy.
Podczas osuszania napęd wentylatora i sprężarka muszą działać przynajmniej przez 3 minuty od uruchomienia sprężarki. Zabrania się ponownego uruchamiania sprężarki w ciągu 3 minut od jej wyłączenia.
▶ Podczas pracy w niskich temperaturach urządzenie automatycznie sprawdza temperaturę układu dla potrzeb rozmrażania. Podczas rozmrażania zapala się wskaźnik rozmrożenia, kompresor pracuje, a wentylator wyłącza się automatycznie.

▶ Po wciśnięciu przycisku pamięci, sterownik będzie rejestrował wilgotność bieżącą nawet po wyłączeniu zasilania. Urządzenie będzie pracowało w poprzednim trybie po przywróceniu zasilania.

▶ Wyświetlacz wilgotności pokazuje wilgotność w zakresie od 30% do 90%.

▶ W przypadku nie użytkowania urządzenia przez dłuższy czas, należy wyjąć wtyczkę z gniazda zasilania.

Nie używać przedłużaczy ani adapterów. Grozi to pożarem, promieniowaniem lub porażeniem elektrycznym.

▶ FIG. 4

Urządzenia nie należy umieszczać obok pieców lub grzejników. Grozi to stopieniem lub zapaleniem się urządzenia.

▶ FIG. 5

Urządzenia nie należy uruchamiać w miejscu narażonym na bezpośrednie nasłonecznienie, wiatr lub deszcz. (tylko do stosowania w pomieszczeniach)

▶ FIG. 6

W przypadku jakichkolwiek problemów (np. emisji zapachów lub spalenia), urządzenie należy wyłączyć i odłączyć od zasilania elektrycznego. Grozi to pożarem, porażeniem elektrycznym lub innymi problemami.

▶ FIG. 7

Nie należy uruchamiać urządzenia w miejscach narażonych na działanie substancji chemicznych. Grozi to uszkodzeniem urządzenia i wyciekami.

▶ FIG. 8

W przypadku nie używania urządzenia przez dłuższy czas należy je odłączyć od zasilania elektrycznego.

▶ FIG. 9

Przed czyszczeniem należy urządzenie wyłączyć i odłączyć od zasilania elektrycznego. Nie wyłączenie może grozić porażeniem elektrycznym.

▶ FIG. 10

Nie należy używać urządzenia jeśli temperatura otoczenia jest poniżej 0°C.

▶ FIG. 11

Nie należy samodzielnie naprawiać lub odłączać urządzenia. Grozi to pożarem lub porażeniem elektrycznym.

▶ FIG. 12

Urządzenie powinno być stabilne. W przypadku przewrócenia się urządzenia woda wyleje się powodując uszkodzenia. Uszkodzenia takie mogą skutkować porażeniem elektrycznym.

▶ FIG. 13

Zabezpieczenie filtra. Wyłączając urządzenie na dłuższy czas schowaj filtr do foliowej torebki.

▶ FIG. 14

Nie wolno użytkować urządzenia w pobliżu wody. Zalanie urządzenia może spowodować jego uszkodzenie, co może skutkować porażeniem elektrycznym.

▶ FIG. 15

Urządzenie jest przystosowane na napięcie zasilania 220-240V/\~50Hz. Korzystanie z innego źródła zasilania może skutkować pożarem lub porażeniem elektrycznym.

▶ FIG. 16

Chronić kabel przed uszkodzeniem. Nie umieszczac ciężkich obiektów na kablu, nie wolno podgrzewać lub ciągnąć kabla. Grozi to pożarem lub porażeniem.

▶ FIG. 17

Wtyczkę oczyścić i dobrze podłączyć. Jeżeli wtyczka nie jest dobrze umocowana może to spowodować porażenie elektryczne.

▶ FIG. 18

Nie należy używać wtyczki jako wyłącznika. Grozi to pożarem lub porażeniem elektrycznym.

5. INFORMACJE O PRACY URZA-

DZENIA

Podczas przenoszenia urządzenia nie należy go pochylac o więcej niż 45°, celem uniknięcia uszkodzenia sprężarki.

▶ Urządzenie powinno pracować w temperaturze od 5° do 35°C.

▶ Podczas osuszania, na skutek ciepła gene- rowanego przez działającą sprężarkę, temperatura w pomieszczeniu podniesie się o 1°\~3°C. Jest to zjawisko normalne.

- Jeżeli temperatura w pomieszczeniu jest niższa niż 10°C, przy dość niskiej bezwzględnej wilgotności otoczenia, uruchamianie urządzenia nie jest konieczne.

▶ Wlot i wylot powietrza powinny być oddalone od ścian o przynajmniej 10 cm.

▶ Celem zwiększenia wydajności urządzenia należy zamknąć drzwi i okna pomieszczenia.

Jako, że zabrudzenie filtra wpływa na wydajność odwilżania i może spowodować jego nieprawidłowe funkcjonowanie, należy go czyścić przynajmniej raz w miesiącu. W przypadku znacznego zapylenia powietrza filtr należy czyścic raz na tydzień, a nawet codziennie. Aby wyczyścić filtr należy odkręcić przedni panel czołowy. W razie potrzeby można lekko postukać w filtr, użyć odkurzacza celem usunięcia większych zabrudzeń, czy też wymyć filtr czystą ciepłą wodą (z zawartością neutralnych detergentów ≤40%), a następnie osuszyć.

6. USUWANIE USTEREK

URZĄDZENIE NIE DZIAŁA

▶ Analiza

1. Brak zasilania
2. Urządzenie wyłączone
3. Wyciągnięta wtyczka
4. Spalony bezpiecznik

▶ Rozwiązanie

1. Włączyć zasilanie
2. Włączyć urządzenie
3. Podłaczyć wtyczkę
4. Wymienić bezpiecznik

ODWILŻANIE NIE WYSTARCZAJĄCE

▶ Analiza

1. Zapchany filtr
2. Blokada wlotu lub wylotu
3. Otwarte drzwi lub okna
4. Wyciek środka chłodzącego

▶ Rozwiązanie

1. Wyczyścić filtr
2. Odblokować wlot lub wylot
3. Zamknąć drzwi i okna, usunąć z nasłonecz-

nionego miejsca

1. Skontaktować się z producentem lub sprzedawcą

WYCIEK WODY

▶ Analiza

1. Urządznie jest przechylone
2. Odpływ wody jest zapchany

▶ Rozwiązanie

1. Wypoziomować urządzenie
2. Odblokować odpływ wody

DZIWNE ODGŁOSY

▶ Analiza

1. Urządzenie w niestabilnej pozycji
2. Zapchany filtr

▶ Rozwiązanie

1. Ustawić urządzenie w stabilnej pozycji
2. Wyczyścić filtr

▶ Jeżeli nie można usunąć którejś z powyższych usterek we własnym zakresie, należy skontaktować się z dostawcą lub sprzedawcą. Nie wolno rozmontowywać urządzenia samodzielnie (nie dotyczy czyszczenia filtra).
▶ Podczas uruchamiania i zatrzymywania urządzenie emituje dźwięki spowodowane krążeniem środka chłodziącego. Jest to zjawisko normalne i nie powinno być traktowane jako usterka.
▶ Ciepłe powietrze wydostające się z wylotu urządzenia jest zjawiskiem normalnym.

KODY USTEREK

Urządzenie automatycznie analizuje usterki i wyświetla kod usterki na wyświetlaczu wilgotności.

KOD USTERKI E1

▶ Czujnik wilgotności

KOD USTERKI E2

▶ Czujnik w układzie czynnika chłodniczego

KOD USTERKI E5

▶ Zabezpieczenie fazowe
