INSTRUKCJA OBSŁUGI DH 711 Master

007-13skraplaczparownik (ewaporator)wilgotne powietrzesuche ogrzane powietrzezbiornik na wodękompresor (CO

• Is the floor underneath the unit uneven ? NEVER TRY TO REPAIR OR DISMANTLE THE PRODUCT YOURSELF.skraplaczparownik (ewaporator)wilgotne powietrzesuche ogrzane powietrzezbiornik na wodękompresor (CO

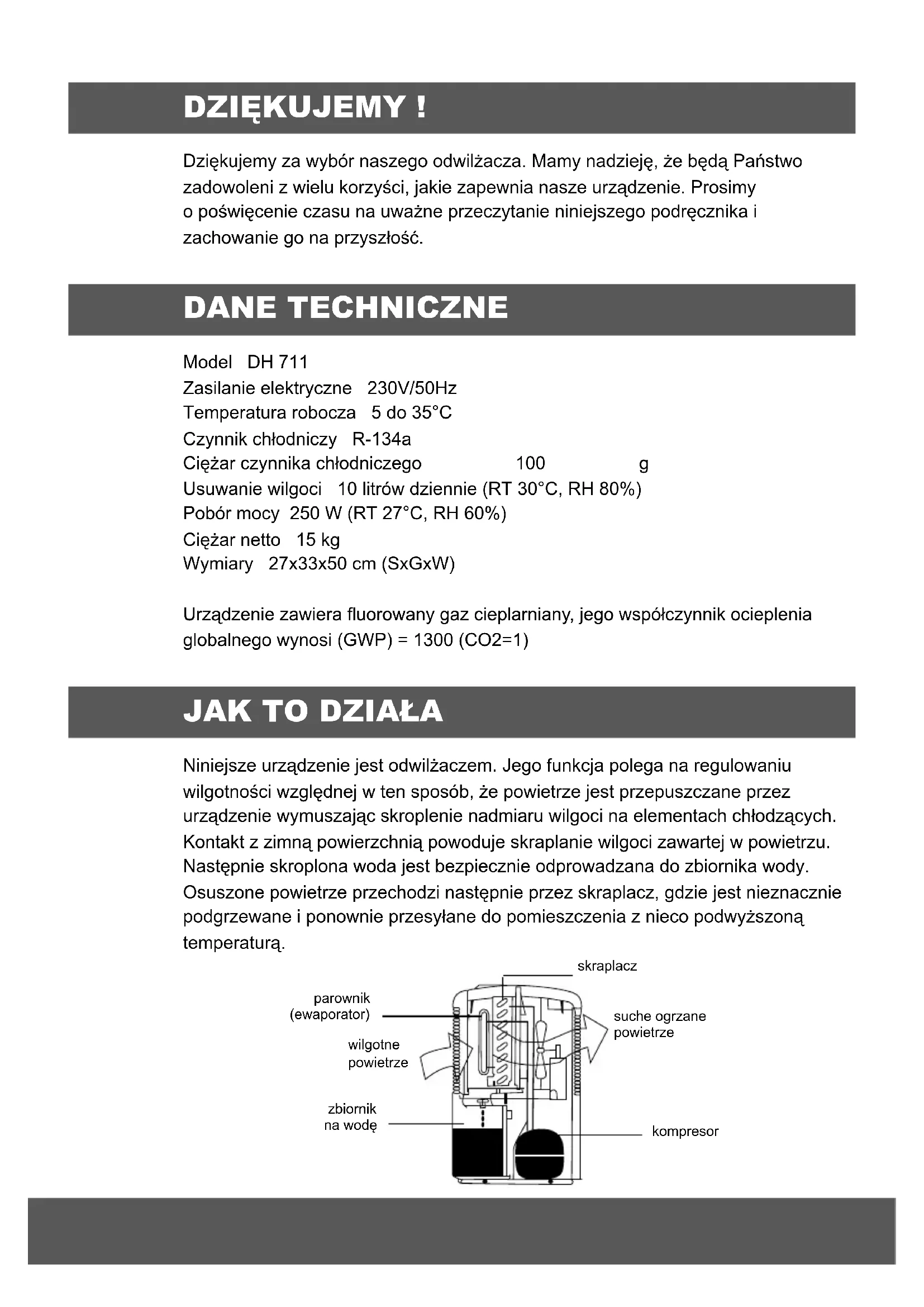

=1) Urządzenie zawiera fluorowany gaz cieplarniany, jego wspóáczynnik ocieplenia globalnego wynosi (GWP) = 1300 DZIĘKUJEMY ! Dziękujemy za wybór naszego odwilżacza. Mamy nadzieję, że będą Państwo zadowoleni z wielu korzyści, jakie zapewnia nasze urządzenie. Prosimy o poświęcenie czasu na uważne przeczytanie niniejszego podręcznika i zachowanie go na przyszłość. DANE TECHNICZNE Model DH 711 Zasilanie elektryczne 230V/50Hz Temperatura robocza 5 do 35°C Czynnik chłodniczy R-134a Ciężar czynnika chłodniczego 100 g Usuwanie wilgoci 10 litrów dziennie (RT 30°C, RH 80%) Pobór mocy 250 W (RT 27°C, RH 60%) Ciężar netto 15 kg Wymiary 27x33x50 cm (SxGxW) Urządzenie zawiera fl uorowany gaz cieplarniany, jego współczynnik ocieplenia globalnego wynosi (GWP) = 1300 (CO2=1)

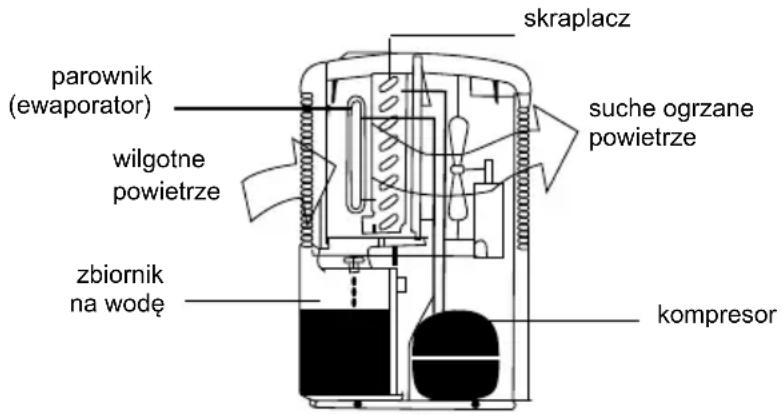

Niniejsze urządzenie jest odwilżaczem. Jego funkcja polega na regulowaniu wilgotności względnej w ten sposób, że powietrze jest przepuszczane przez urządzenie wymuszając skroplenie nadmiaru wilgoci na elementach chłodzących. Kontakt z zimną powierzchnią powoduje skraplanie wilgoci zawartej w powietrzu. Następnie skroplona woda jest bezpiecznie odprowadzana do zbiornika wody. Osuszone powietrze przechodzi następnie przez skraplacz, gdzie jest nieznacznie podgrzewane i ponownie przesyłane do pomieszczenia z nieco podwyższoną temperaturą.ZASTOSOWANIE Niniejszy odwilżacz został zaprojektowany w celu usuwania wilgoci z powietrza i tworzenia zdrowego, wygodnego środowiska. Nadaje się do stosowania w SUTERENACH, PIWNICACH, PRZESTRZENIACH SKŁADOWYCH, SZAFACH ŚCIENNYCH, POMIESZCZENIACH UŻYTKOWYCH, KUCHNIACH, BIBLIOTEKACH, GALERIACH, PODZIEMIACH, SALACH KOMPUTEROWYCH,

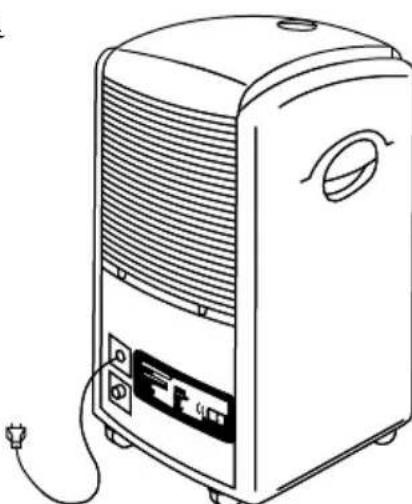

• Urządzenie musi być zawsze ustawione w pozycji pionowej.

• Przed podłączeniem do sieci zasilającej po transportowaniu lub w przypadku przechylenia (np. podczas czyszczenia) należy pozostawić urządzenie w pozycji stojącej przez jedną godzinę.

• Wolna przestrzeń wokół urządzenia musi wynosić co najmniej 15 cm.

• Należy chronić otwór wlotowy i wylotowy powietrza przed ciałami obcymi.

• W pobliżu urządzenia nie mogą znajdować się grzejniki ani inny sprzęt wytwarzający ciepło.

• Nie wolno rozlewać ani rozpylać wody nad urządzeniem.

• Sieć zasilająca musi odpowiadać specyfi kacji na nalepce znamionowej.

• Nie wolno włączać i wyłączać urządzenia za pomocą wtyczki sieciowej. Zawsze należy korzystać z włącznika na panelu sterowania.

• Przed przeniesieniem urządzenia należy je najpierw wy łączyć, a następnie odłączyć od sieci zasilającej i opróżnić zbiornik wody.

• W przypadku zanieczyszczenia fi ltra powietrza należy go wyczyścić: urządzenie działa z największą wydajnością, gdy fi ltr jest czysty.OFF HUMIDISTAT

• Do czyszczenia urządzenia nie wolno stosować rozpylaczy środków owadobójczych ani innych łatwo palnych środków czyszczących.

• W przypadku zepsucia urządzenia należy je wyłączyć, a następnie wyjąć wtyczkę z gniazda zasilania.

• Jeśli dojdzie do uszkodzenia przewodu zasilającego, należy poprosić autoryzowanego przedstawiciela serwisu lub inną wykwalifi kowaną osobę o wymianę w celu uniknięcia niebezpieczeństwa.

• Niniejszy sprzęt nie jest przeznaczony do użytkowania przez osoby ( w tym dzieci) o ograniczonej zdolności fi zycznej, czuciowej lub psychicznej, lub osoby nie mające doświadczenia lub znajomości sprzętu, chyba że odbywa się to pod nadzorem lub zgodnie z instrukcją użytkowania sprzętu, przekazanej przez osoby odpowiadające za ich bezpieczeństwo. Należy zwracać uwagę na dzieci, aby nie bawiły się sprz ętem.

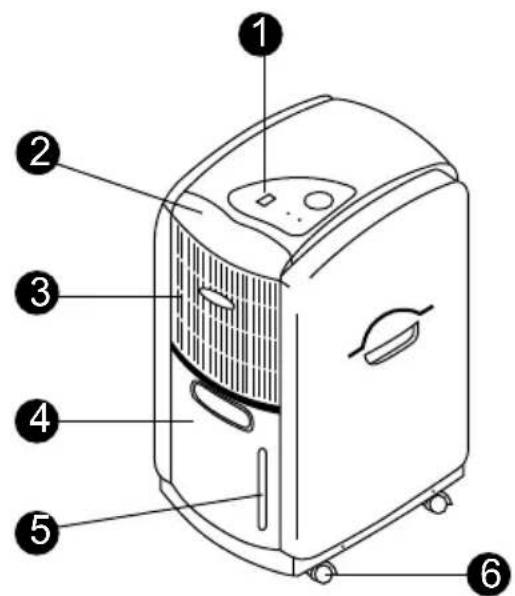

3. Otwór wentylacyjny

5. Wskaźnik poziomu wody

6. Kółko samonastawne

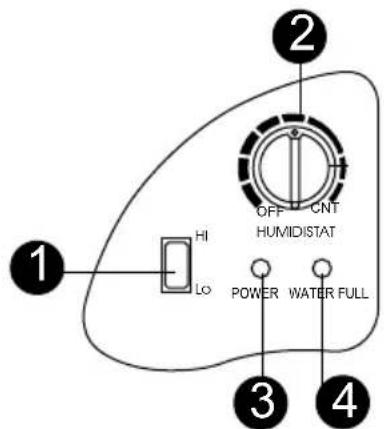

1. Przełącznik prędkości

3. Wskaźnik zasilania

4. Wskaźnik napełnienia wodąfig. 1

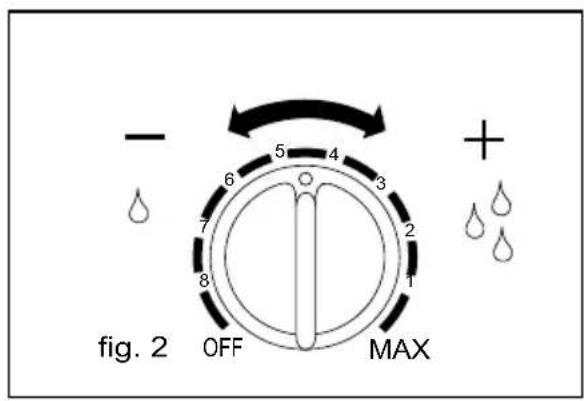

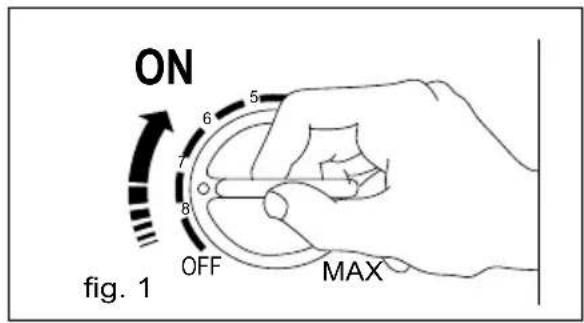

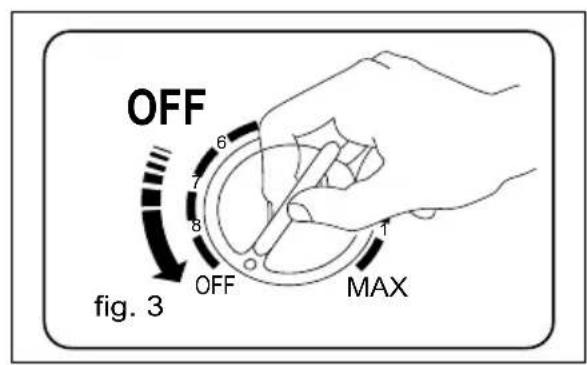

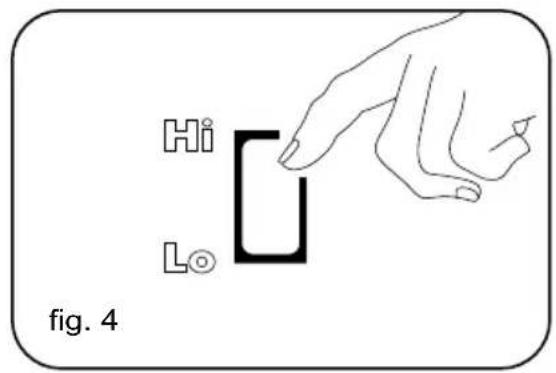

OFF MAX OFF MAX OFF MAX OBSŁUGA Podłącz urządzenie do odpowiedniego gniazda sieciowego. (Zob. nalepka znamionowa umieszczona na tylnej części urządzenia.) Wskaźnik zasilania powinien teraz być włączony. Ustaw higrostat na żądany poziom wilgotności lub ‘MAX’ dla pracy ciągłej. Natężenie ekstrakcji wilgoci wzrasta zgodnie z kierunkiem ruchu wskazówek zegara. Aby wyłączyć urządzenie, ustaw wyłącznik w pozycji OFF (WYŁ.). Niniejszy odwilżacz jest wyposażony w wentylator o podwójnym napędzie. W normalnych warunkach ustaw prędkość na ‘Hi’ („Wys.”). Aby urządzenie pracowało ciszej, ustaw prędkość na ‘Lo’ („Niska”).fig. 5 fig. 4 fig. 6 fig. 7 Hole A Hole B

OPRÓŻNIANIE ZBIORNIKA WODY

Gdy zbiornik wody zostanie napełniony, urządzenie wyłączy się samoczynnie, a wskaźnik ‘Water Full’ („Zbiornik wody pełny”) będzie miał kolor czerwony. Należy wówczas odprowadzić wodę w następujący sposób:

• Chwyć uchwyt urządzenia, unieś nieznacznie zbiornik wody, a następnie lekko pociągnij i wyjmij.

• Po odprowadzeniu wody wsuń zbiornik na miejsce. Uwaga! Jeśli wystąpią problemy z ustawieniem zbiornika, wskaźnik ‘Water Full’ („Zbiornik wody pełny”) będzie nadal świecił kolorem czerwonym. Opcja: Informacje na temat długotrwałej pracy:

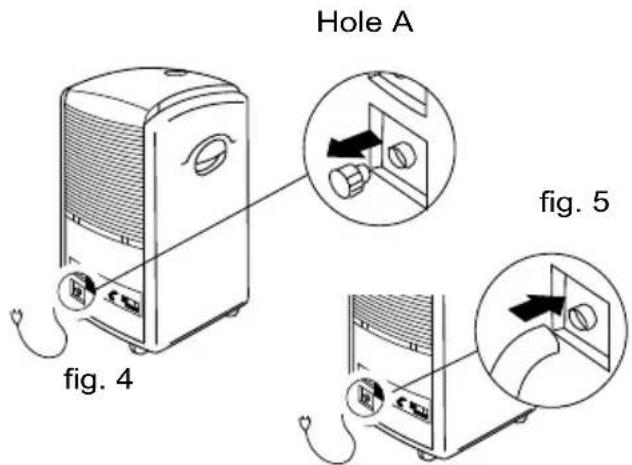

1. Zdejmij zaślepkę z tylnej

części obudowy. Połącz otwór spustowy A z rurą wodną o średnicy 6 mm. (rys. 4, 5)

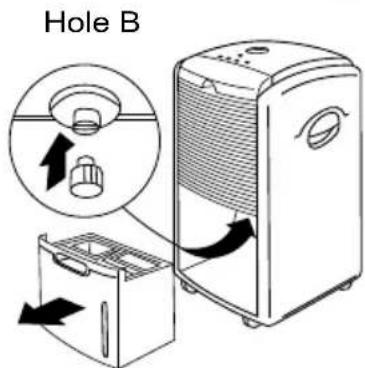

2. Wyciągnij zbiornik wody,

załóż zaślepkę z tylnej częś ci obudowy na otwór spustowy B w komorze (rys. 6)

3. Upewnij się, czy woda

będzie zawsze odprowadzana swobodnie oraz czy przewód nie zmieni położenia.

zbiornik wody na miejscu. (rys. 7)

5. Uwaga: W przypadku bardzo

niskiej temperatury należy przedsięwziąć środki ostrożności w celu zabezpieczenia rury spustowej przez zamarznięciem.fig. 1 fig. 2 fig. 3 KONSERWACJA Przed rozpoczęciem konserwacji lub czyszczenia należy zawsze odłączać urządzenie od sieci zasilającej. CZYSZCZENIE KORPUSU

• Urządzenie należy wycierać miękką szmatką.

• Nie wolno stosować lotnych substancji chemicznych, benzyny, detergentów, czyszczonych chemicznie tkanin oraz innych roztworów czyszczących. Mogą one uszkodzić obudowę.

CZYSZCZENIE FILTRA POWIETRZA

Niniejszy odwilżacz jest wyposażony w dwa fi ltry:

1. Filtr przeciwpyłowy

2. Filtr z węglem aktywnym

(do przechwytywania drobin kurzu zawieszonych w powietrzu oraz zapobiegania tworzeniu bakterii.)

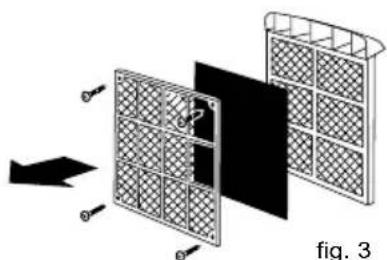

• Wyciągnij uchwyt fi ltra, wyjmij fi ltr z węglem aktywnym. (rys. 1 i rys. 3)

• Aby wyczyścić fi ltr, należy użyć odkurzacza lub lekko postukać fi ltr. Jeśli fi ltr jest bardzo zabrudzony, należy użyć ciepłej wody z niewielką iloś cią środka czyszczącego. (rys. 2)

• Przed ponownym zamontowaniem fi ltra należy upewnić się, czy jest on całkowicie suchy.

• Nie wystawiać fi ltra na działanie promieni słonecznych.

FILTR Z WĘGLEM AKTYWNYM

Filtr z węglem aktywnym znajdujący się pod fi ltrem przeciwpyłowym nie nadaje się do mycia. Jego żywotność jest różna i zależy od warunków otoczenia, w którym pracuje urządzenie. Należy przeprowadzać okresowe kontrole stanu fi ltra i wymieniać go w razie potrzeby.MAGAZYNOWANIE Jeśli urządzenie nie będzie używane przez dłuższy okres czasu, należy:

• Wyłączyć urządzenie, odłączyć je od sieci zasilającej i wyczyścić przewód prądu zmiennego.

• Całkowicie opróżnić i wytrzeć zbiornik wody.

• Wyczyścić FILTR PRZECIWPYŁOWY.

• Przykryć urządzenie i umieścić je w miejscu osłoniętym przed bezpośrednim działaniem promieni słonecznych.

WYKRYWANIE I USUWANIE USTEREK

Przed skontaktowaniem się z serwisem należy sprawdzić następujące możliwe przyczyny usterek: Nie można uruchomić urządzenia

• Czy urządzenie jest podłączone do sieci zasilającej?

• Czy domowa instalacja elektryczna jest włączona?

• Czy wskaźnik napełnienia wodą jest czerwony? (Jeśli tak, zbiornik jest pełny lub występują problemy z ustawieniem zbiornika.)

• Czy temperatura pomieszczenia spadła poniżej 5°C? Urządzenie nie wykonuje żadnej czynności.

• Czy fi ltr jest zakurzony lub zanieczyszczony?

• Czy wlot lub wylot powietrza został zablokowany?

• Czy wilgotność pomieszczenia jest już dostatecznie niska? Wpływ działania urządzenia jest niewielki.

• Czy otwarto zbyt dużo okien lub drzwi?

• Czy w pomieszczeniu działa urządzenie generujące dużą wilgotność? Wentylator urządzenia nie obraca się.

• Czy fi ltr został zablokowany? Zbyt duży poziom hałasu.

• Czy urządzenie stoi niestabilnie i ulega drganiom?

• Czy podłoga w miejscu ustawienia urządzenia jest nierówna? Nie wolno samodzielnie podejmować prób naprawy lub demontować urządzenia.skraplaczparownik (ewaporator)wilgotne powietrzesuche ogrzane powietrzezbiornik na wodękompresor (CO

• Nie je prístroj postavený na nerovnom mieste? NIKDY SE NEPO KÚŠAJTE PRÍSTROJ SAMI OP RAVOVAT.skraplaczparownik (ewaporator)wilgotne powietrzesuche ogrzane powietrzezbiornik na wodękompresor (CO
