BRUKSANVISNING DH 26 Master

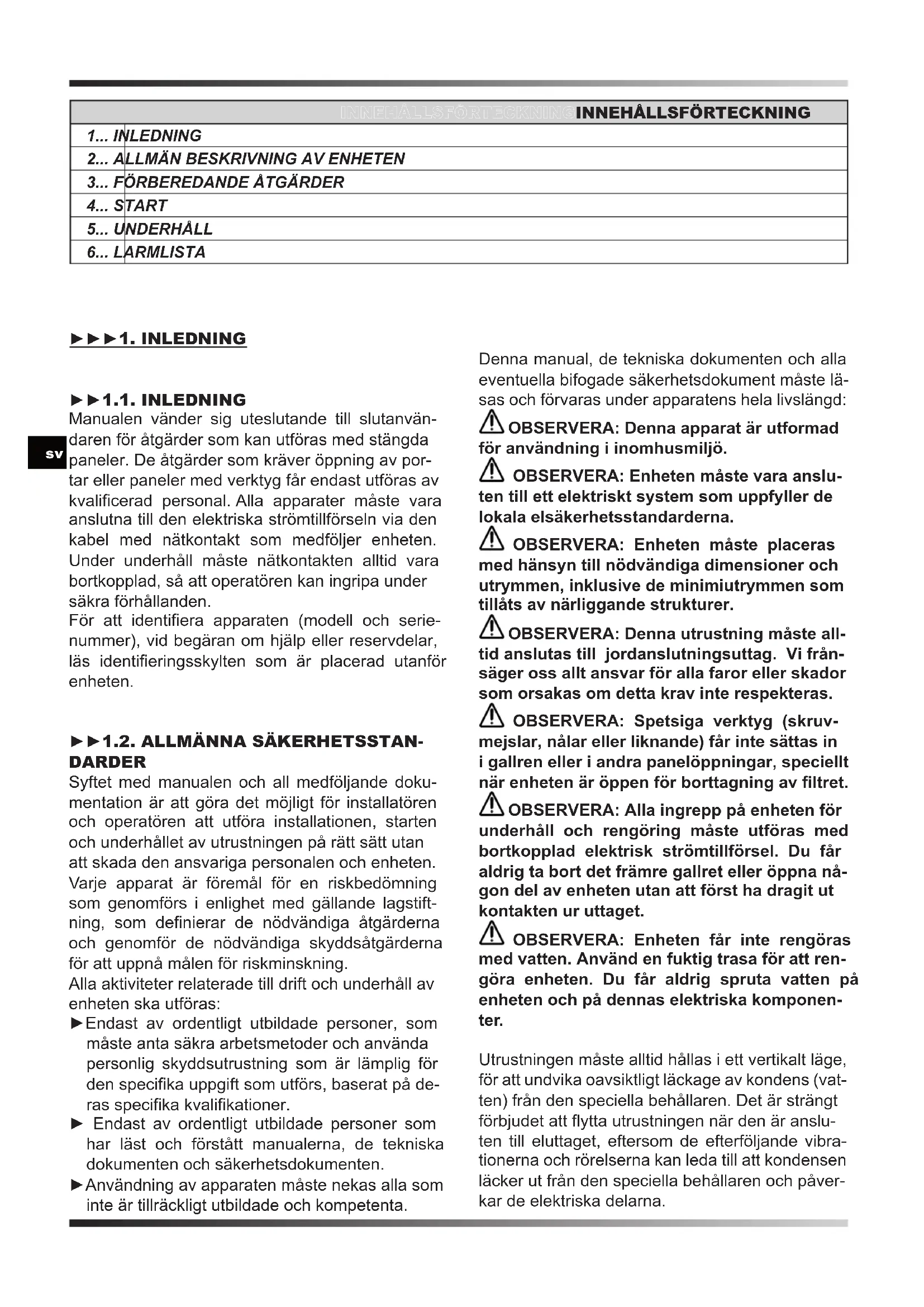

4... START 5... UNDERHÅLL 6... LARMLISTA ►►►1. INLEDNING ►►1.1. INLEDNING Manualen vänder sig uteslutande till slutanvän- daren för åtgärder som kan utföras med stängda paneler. De åtgärder som kräver öppning av por- tar eller paneler med verktyg får endast utföras av kvalicerad personal. Alla apparater måste vara anslutna till den elektriska strömtillförseln via den kabel med nätkontakt som medföljer enheten. Under underhåll måste nätkontakten alltid vara bortkopplad, så att operatören kan ingripa under säkra förhållanden. För att identiera apparaten (modell och serie- nummer), vid begäran om hjälp eller reservdelar, läs identieringsskylten som är placerad utanför enheten.

►►1.2. ALLMÄNNA SÄKERHETSSTAN-

DARDER Syftet med manualen och all medföljande doku- mentation är att göra det möjligt för installatören och operatören att utföra installationen, starten och underhållet av utrustningen på rätt sätt utan att skada den ansvariga personalen och enheten. Varje apparat är föremål för en riskbedömning som genomförs i enlighet med gällande lagstift- ning, som denierar de nödvändiga åtgärderna och genomför de nödvändiga skyddsåtgärderna för att uppnå målen för riskminskning. Alla aktiviteter relaterade till drift och underhåll av enheten ska utföras: ►Endast av ordentligt utbildade personer, som måste anta säkra arbetsmetoder och använda personlig skyddsutrustning som är lämplig för den specika uppgift som utförs, baserat på de- ras specika kvalikationer. ► Endast av ordentligt utbildade personer som har läst och förstått manualerna, de tekniska dokumenten och säkerhetsdokumenten. ►Användning av apparaten måste nekas alla som inte är tillräckligt utbildade och kompetenta. Denna manual, de tekniska dokumenten och alla eventuella bifogade säkerhetsdokument måste lä- sas och förvaras under apparatens hela livslängd: OBSERVERA: Denna apparat är utformad för användning i inomhusmiljö. OBSERVERA: Enheten måste vara anslu- ten till ett elektriskt system som uppfyller de lokala elsäkerhetsstandarderna. OBSERVERA: Enheten måste placeras med hänsyn till nödvändiga dimensioner och utrymmen, inklusive de minimiutrymmen som tillåts av närliggande strukturer. OBSERVERA: Denna utrustning måste all- tid anslutas till jordanslutningsuttag. Vi från- säger oss allt ansvar för alla faror eller skador som orsakas om detta krav inte respekteras. OBSERVERA: Spetsiga verktyg (skruv- mejslar, nålar eller liknande) får inte sättas in i gallren eller i andra panelöppningar, speciellt när enheten är öppen för borttagning av ltret. OBSERVERA: Alla ingrepp på enheten för underhåll och rengöring måste utföras med bortkopplad elektrisk strömtillförsel. Du får aldrig ta bort det främre gallret eller öppna nå- gon del av enheten utan att först ha dragit ut kontakten ur uttaget. OBSERVERA: Enheten får inte rengöras med vatten. Använd en fuktig trasa för att ren- göra enheten. Du får aldrig spruta vatten på enheten och på dennas elektriska komponen- ter. Utrustningen måste alltid hållas i ett vertikalt läge, för att undvika oavsiktligt läckage av kondens (vat- ten) från den speciella behållaren. Det är strängt förbjudet att ytta utrustningen när den är anslu- ten till eluttaget, eftersom de efterföljande vibra- tionerna och rörelserna kan leda till att kondensen läcker ut från den speciella behållaren och påver- kar de elektriska delarna.en

Enheten får hanteras först efter att behållaren har tömts på kondens och det är, i vilket fall som helst, ALLTID NÖDVÄNDIGT att avlägsna kontakten från uttaget innan apparaten yttas. Om vatten oavsiktligt skulle spillas på appa- raten måste enheten omedelbart stängas av och kopplas bort från elnätet. Sedan måste du vänta i minst åtta timmar innan den kan slås på igen. OBSERVERA: Utrustningen innehåller köldmedium R1234yf: Denna gas är brandfar- lig. Påfyllningsmängden anges i datatabellen i denna användarmanual. Var försiktig, köldmediet är luktfritt. Använd inga andra medel för att påskynda av- frostningsprocessen eller för rengöring än de som rekommenderas av tillverkaren. Apparaten måste placeras i ett rum som inte har några antändningskällor kontinuerligt i gång (till exempel öppna lågor, en gasapparat i gång eller en elektrisk värmare i gång). Du får inte borra hål i eller bränna apparaten. ►►1.3. PERSONLIG SKYDDSUTRUST- NING Vid användning och underhåll av enheterna ska du använda följande personliga skyddsutrustning: KLÄDER: De som utför underhåll eller ar- betar på enheten måste bära skyddsskor med halkfria sulor i miljöer med hala golv. HANDSKAR: Under rengöring och underhåll är det nödvändigt att använda lämpliga handskar. Vid påfyllning av köldmediumgas är det obligato- riskt att använda lämpliga handskar för att undvika risk för frysning. ANSIKTSMASK OCH GLASÖGON: Under rengöring och underhåll måste ansiktsmasker användas för att skydda andningsorganen och skyddsglasögon för att skydda ögonen.

►►1.4. ALLMÄNNA SÄKERHETSSTAN-

DARDER Enheten har följande säkerhetsskyltar som måste respekteras: Läs användarmanualen. Läs den tekniska manualen. Fara för elchock. Fara för brandfarligt material. OBSERVERA: Det är strängt förbjudet att av- lägsna de säkerhetsskyltar som nns i enheterna.

►►►2. ALLMÄN BESKRIVNING AV EN-

HETEN (FIG. 1) Avfuktaren är en apparat som är lämplig för att reglera fuktigheten i den miljö där den är place- rad. Avfuktningsfasen utnyttjar en kylcykel som baserar sig på den fysiska principen att luften, när den kommer i kontakt med en kall yta, väter denna genom att frigöra fukt i form av kondensdroppar. Apparaten är sammansatt på följande sätt (FIG. 2): Luften sugs in av apparaten, genom det tvättbara ltret (1), den kalla aluminiumspolen (förångaren) (2), den varma värmeväxlaren (kondensatorn) (3), äkten (4) och slutligen kommer den avfuktade luften ut och återgår till rummet genom att passera genom gallret. Det kondenserade vattnet samlas upp i behållaren (5). En mikrobrytare stoppar ap- paraten när vattnet i behållaren når en viss nivå. Ett elektroniskt kort (6) hanterar apparatens kor- rekta drift. Denna apparat är försedd med en avfrostnings- anordning med varm gas som garanterar korrekt drift av avfuktaren inom det temperatur- och fuk- tighetsintervall som anges i den tekniska datata- bellen.en

►►2.1. KÖLDMEDIEKRETS Den köldmediumgas som används för denna enhet är R1234yf. Köldmediekretsen är tillver- kad i enlighet med gällande standarder. Fara för brandfarligt material. Denna enhet har förslutits hermetiskt och innehåller den uorerade gasen R1234yf GWP (R1234yf) = 4.

Avlägsna förpackningen. Var försiktig så att du inte skadar enheten. Bortska󰀨a förpack- ningsprodukterna (trä, plast, kartong) och ta dem med till specialiserade insamlings- eller återvinningscentraler (följ gällande lokala be- stämmelser). OBSERVERA: I funktion av modellen ska du montera apparaten, med eventuella hand- tag, hjul och alla tillhörande skruvar och mutt- rar (FIG. 3) som nns inuti förpackningen, innan den tas i drift. ►►3.2. INSPEKTION Alla enheter är fabriksmonterade och ka- beldragna (med undantag för vissa kompo- nenter). Vid mottagandet av enheten måste den omedelbart inspekteras noggrant genom att kontrollera att den inte har skadats under transporten och att det inte saknas några de- lar. Före användning, kontrollera särskilt att det inte nns några bucklor på de externa me- tallpanelerna, inklusive de i behållarens ut- rymme. Kontrollera dessutom att kabeln, kon- takten och tillhörande isoleringar är intakta. Annars är det FÖRBJUDET att ansluta och starta enheten, som måste skickas till ett auk- toriserat servicecenter. ►►3.3. DRIFTSGRÄNSER OBSERVERA: För att garantera korrekt drift av apparaten rekommenderas att man använder enheten inom de gränser som anges i den tekniska datatabellen. ►►3.4. POSITIONERING Ordna apparaten så att luftödet är tillräckligt. OBSERVERA: Säkerställ att apparaten har positionerats så att kontakt med vatten undviks. ►►3.5. SERVICEOMRÅDE Den varmluft som släpps ut från äkten får inte hindras. Undvik cirkulation av varmluft mellan insugning och leverans, annars kommer en- hetens prestanda att minska eller det kan till och med leda till avbrott av den normala drif- ten. OBSERVERA: Utrustningen får inte place- ras i trånga miljöer, som inte tillåter tillräcklig spridning av luften som kommer från luftut- loppsgallret in i rummet. OBSERVERA: Du får inte stödja eller hänga några föremål på frontpanelen efter- som detta kan orsaka skador på enheten. ►►3.6. ALLMÄNT OBSERVERA: Före varje underhåll på den elektriska delen ska du dra ut nätkontak- ten ur uttaget. OBSERVERA: Kontrollera att matnings- spänningen motsvarar enhetens driftsdata (spänning och frekvens) som visas på typskyl- ten på avfuktaren. Apparaten är försedd med en matarkabel för korrekt drift. OBSERVERA: Jordanslutning är obligato- risk.en

LER VIKTIGT: I modeller med dubbel- spänning (...DV) ska du kontrollera positio- nen för spänningsbrytaren (220-240V / 110- 120V). Om den inställda spänningen inte motsvarar den som tillhandahålls av nätet är det nödvändigt att ingripa för att justera spänningen (FIG. 4). Skruva loss lockets två fästskruvar, ytta/tryck brytaren så att den motsvarar den levererade spänningen och sätt tillbaka locket igen. OBSERVERA: Kontrollera att matar- kabeln är korrekt ansluten. OBSERVERA: Innan du fortsätter med idrifttagningen ska du kontrollera att alla täck- paneler är i rätt position och är låsta med fäst- skruvar. OBSERVERA: Om apparaten inte används under en lång period ska man alltid koppla bort den elektriska strömtillförseln. ►►4.2. KONTROLLPANEL (FIG. 5) Enheterna är försedda med en lysande signal- panel som anger enhetens driftsstatus. Nedan visas en kort beskrivning av deras be- tydelse. KONTROLLPANEL: LED: ►POWER LED: Denna lysdiod är tänd om enheten är i status “ON”, men i standby-lä- ge (det vill säga kompressorn är avstängd). ►ALARM LED: Denna lysdiod är tänd när en- heten är i larmläge. Displayen visar felmed- delandet. ►WORKING LED: Denna lysdiod är tänd när kompressorn är i drift. Lysdioden blinkar när avfuktaren väntar på att starta om eller är i avfrostning. Lysdioden släcks när, i status “ON”, önskad mängd fukt har uppnåtts. ►FULL LED: Denna lysdiod är tänd när kon- densbehållaren är full eller om pumpen är i larmläge. KNAPPAR: ►ON/OFF: Det räcker att trycka på knappen “ON/OFF” för att slå på avfuktaren. I funktion av inställd relativ fuktighet börjar apparaten att arbeta. När rumsfuktigheten når begärd nivå går apparaten över till standby-läge och enheten stannar, men förblir i status “ON” (POWER LED tänd). Om rumsfuktigheten ökar igen, och överstiger det tidigare inställ- da börvärdet, startar avfuktaren om igen. Tryck på knappen “ON/OFF” för att stänga av apparaten (med avstängd apparat fort- sätter displayen att ange den relativa luft- fuktighet som nns i rummet). ►“-” / “+” (STÄLL IN FUKTIGHET): Genom att trycka på knapparna "-" / "+" kan du ställa in önskad relativ fuktighet. Displayen börjar att blinka och visar det nya referensbörvärdet. Efter några sekunder slutar displayen att blinka och det nya börvärdet för fuktigheten har detekterats av elektroniken. Det är möjligt att driva apparaten oberoende av vilken fuktighetsgrad som nns i rummet. Genom att trycka på knappen “-” tills med- delandet “CONT” visas på displayen kom- mer apparaten att arbeta kontinuerligt. ►HOURS: Genom att trycka på knappen “HOURS” kan du visa apparatens arbets- timmar.

►►4.3. ANSLUTNING AV UTLOPPS-

RÖR (Förinställning) (FIG. 6) Det är möjligt att ansluta ett utloppsrör till ap- paraten. På tanken nns en slanganslutning med en diameter på 16 mm.

►►4.4. ANSLUTNING AV KONDENS-

PUMP (Tillval) I funktion av modellen kan apparaten vara försedd med förinställning för anslutning av pump för kondenstömning.en

För korrekt anslutning ska man alltid koppla bort enheten från den elektriska strömtillför- seln innan någon åtgärd utförs. Se den tekniska manual som har lagts in i till- valskittet för korrekt installation av kondens- pumpen. ►►►5. UNDERHÅLL

(FIG. 7) Det enda underhåll som ska utföras av använ- daren är rengöring av luftltret, som måste ut- föras minst en gång i månaden. Rengöringsfrekvensen kan intensieras i funktion av hur mycket damm det nns i ap- paratens arbetsmiljö.

TER. ►►5.2. RESERVDELAR Om det skulle vara nödvändigt att byta ut en eller era delar under underhåll av specialise- rade operatörer, får detta endast göras med originalreservdelar. Vid behov kan du begära en "reservdelslista" från din leverantör och ange enhetens modell och serienummer.

►►5.3. DEMONTERING AV ENHE-

TEN Enheten har utformats och tillverkats för att garantera en kontinuerlig drift. Vissa kompo- nenters livslängd, som äktens och kompres- sorns, beror på det underhåll som de har fått. OBSERVERA: Enheten innehåller mil- jöfarliga ämnen och komponenter (elektronis- ka komponenter, köldmediumgas och oljor). Vid slutet av dess livslängd, vid demontering av enheten, måste åtgärden utföras av spe- cialiserad kylpersonal. Enheten ska skickas till särskilda specialise- rade centraler för insamling och bortska󰀨ande av utrustning som innehåller farliga ämnen. Köldmediet och smörjoljan som nns i kretsen måste återvinnas i enlighet med gällande be- stämmelser i ditt land.en

►►►6. LARMLISTA LARM MÖJLIG ORSAK MÖJLIG ÅTGÄRD FULL + “FULL“ Behållaren är full eller saknas Larmet återställs automatiskt när man tömmer eller sätter in behållaren ALARM + “Lo t“ För låg rumstemperatur Förhållandena för rumstemperaturen är inte lämpliga för driften ALARM + “Prob“ Felfunktion hos fuktgiva- ren. I vilket fall som helst fortsätter enheten att fungera Kontakta ett auktoriserat servicecenter ALARM + “Pro3“ Felfunktion hos rums- temperaturgivaren. Avfuktaren går in i standby-läge Kontakta ett auktoriserat servicecenter ALARM + “dEFr“ Felfunktion hos avfrost- ningstermostaten. Avfuktaren går in i standby-läge Kontakta ett auktoriserat servicecenteren
