KÄYTTÖOHJE XL9SR Master

2. Demonteerige esideektor ja puhastage

TUOTTEEN ESITTELY XL 9 on infrapunasäteilyllä toimiva lämpögeneraattori. Säteilyteknologia seuraa samaa fysiikan periaatetta kuin auringonvalon lämpö. Aurinko lämmittää ihoa ilman ilmavirtaa säteilyaaltojen välityksellä. Säteilyjärjestelmä on saamassa vahvan kannattajajoukon ammattimaisista asiakkaista tämän tyyppisen teknologian tarjoamista lukemattomista eduista johtuen. XL 9, joka on valmistettu tätä fysiikan periaatetta noudattaen, on korvaamaton lämpögeneraattori siellä, missä tarvitaan tasaista ja yhtenäistä lämmönlähdettä lämmittämään, sulattamaan ja kuivaamaan. Lisäksi, hiljaisuutensa vuoksi, laitetta voidaan käyttää työtiloissa, ilman häiriötä, jotka normaalisti aiheutuvat lämmitysjärjestelmien melusta. Generaattorissa on kumiset pyörät, sitä voidaan helposti siirtää tilasta toiseen, ja se on helppo nostaa ja sijoittaa eri työtasoille erityisten nostosilmukoiden avulla. Pitkä suorituskyky ja mahdollisuus automaattiseen termostaattitoimintoon antavat käyttäjälle vapauden käytön aikana. Ulkoinen osoitin, joka kertoo säiliössä jäljellä olevan polttoaineen määrän, mahdollistaa nopean tarkastuksen polttoaineen täyttötarpeesta. Versioon SR voi saada kaksi eri tehovaihdetta, mikä mahdollistaa koneen paremman hyödyntämisen eri käyttötavoissa ja vuoden eri aikoina.

• Poista tuet, joita on käytetty laitteen pakkaamiseen (Kuva 1).

• Avaa pakkaus sen yläosasta.

• Poista pahvi yläosasta.

• Poista tuet, jotka pitävät generaattorin lavassa (Kuva 2).

• Laske lämmityslaite varovasti lavalta.

• Hävitä generaattorin pakkausmateriaali oleskelumaassa voimassa olevien määräysten mukaisesti.

• Tarkista laite kuljetuksen aikana aiheutuneiden vahinkojen varalta. Jos laite on vahingoittunut, ilmoita välittömästi kauppiaalle, jolta laite on hankittu.

PAKKAAMINEN JA VARASTOINTI

Siinä tapauksessa, että generaattori on varastoitava tai siinä ilmenee kuljetuksen aikana aiheutuneita vaurioita tai se on korjattava, toimi seuraavasti:

• Tarkista, että koneessa ei aiheuta vaurioita, erityisesti päästä polttoainetta ulos. Tässä tapauksessa tyhjennä säiliö jäljellä olevasta polttoaineesta.

• Aseta generaattori samalle lavalle, josta se on purettu (varastointi) tai sopivalle lavalle takaisin lähetystä varten (euro- pallet EPA).

• Kiinnitä generaattori asianmukaisesti lavaan (Kuva 2).

• Jos mahdollista, aseta pahvipakkaus lavan päälle ylhäältä käsin ja kiinnitä se sopivalla materiaalilla (Kuva 1).

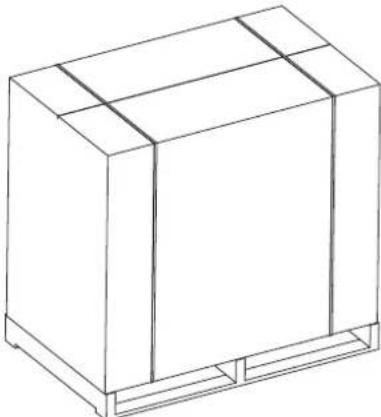

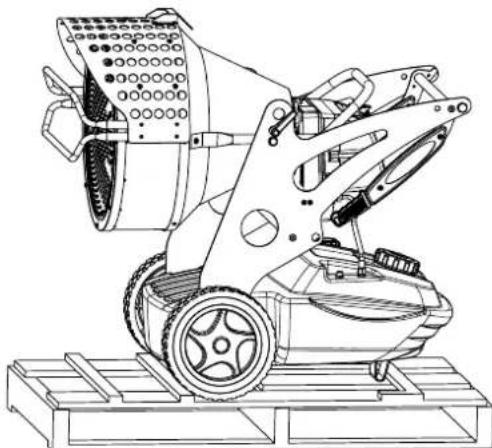

• Varastoi laite sopivaan, ei kosteaan paikkaan. Älä pinoa enempää kuin kaksi laitetta päällekkäin. Lähetä generaattori kuten Kuvassa 1 tai vähintään kuten Kuvassa 2. Kuva 1 - Pakkaaminen Kuva 2 - Lavalla2

TURVALLISUUTEEN LIITTYVÄÄ TIETOA VAROITUS TÄRKEÄÄ: Lämmityslaite on tarkoitettu liikkuviin ja väliaikaisiin ammattimaisiin sovelluksiin. Sitä ei ole tar- koitettu kotitalouskäyttöön eikä henkilökohtaiseen läm- mitykseen. TÄRKEÄÄ: Lue huolellisesti ja kokonaan ohjekirja ennen tämän generaattorin käyttöönottoa tai huoltotoimenpi- dettä. Generaattorin virheellinen käyttö voi aiheuttaa va- kavia tai hengenvaarallisia vammoja johtuen palovamma- sta, syttymisestä, räjähdyksestä, sähköiskusta tai häkään tukehtumisesta. VAARA: Hiilimonoksidi voi olla hengenvaarallista. Hiilimonoksidimyrkytys - Ensimmäiset hiilimonoksidimyrkytyksen (häkämyrkytys) oireet muistuttavat inuenssaa ja siihen kuuluu päänsärkyä, huimausta ja/tai pahoinvointia. Kyseiset oireet voivat johtua generaattorin viallisesta toiminnasta. Tässä tapauksessa, poistu välittömästi ulkoilmaan. Vie generaattori huoltoon. Varmista, että olet lukenut ja ymmärtänyt kaikki varoitukset. Säilytä tämä ohjekirja myöhempää tarvetta varten: toimii käyttöoppaana laitteen oikeaa ja turvallista käyttöä varten. Käytä yksinomaan dieseliä tai kerosiinia, jotta tulipalo- tai räjähdysvaaralta vältyttäisiin. Älä koskaan käytä bensiiniä, öljyä, maaleille tarkoitettuja liuottimia tai muita erittäin tulenarkoja polttoaineita.

• Tankkaus: a) Tankkauksesta huolehtivan henkilöstön on oltava ammattitaitoinen ja tunnettava valmistajan antamat ohjeet sekä generaattoreiden turvalliseen tankkaamiseen liittyvät voimassa olevat määräykset. b) Käytä yksinomaan generaattorin kilvessä mainittua polttoainetyyppiä. c) Ennen tankkausta, sulje kaikki tulenlähteet ja odota, että generaattori jäähtyy. d) Tankkauksen aikana, tarkkaile kaikkia polttoainelinjoja ja liitoksia mahdollisten vuotojen varalta. Mahdollinen vuoto on korjattava ennen generaattorin käyttöönottoa. e) Samassa rakennuksessa lämmityslaitteen lähellä ei saa missään tapauksessa säilyttää suurempaa määrää polttoainetta, kuin mikä on tarpeellista yhden päivän lämmitystä varten. Polttoaineen varastointisäiliöitä on pidettävä erillisessä rakennuksessa. f) Kaikki polttoainesäiliöt on säilytettävä turvallisen välimatkan päässä (vallitsevien säädösten mukaisesti) lämmityslaitteista, puhalluslampuista, hitsauslaitteista ja vastaavista sytytyslähteistä (erotuksena generaattorin sisältämä polttoainesäiliö). g) Polttoainetta on säilytettävä tiloissa joiden lattia ei salli sen tunkeutumista ja tihkumista alla oleviin liekkeihin, jotka voivat saada sen syttymään. h) Polttoainetta on säilytettävä voimassa olevien määräysten mukaisesti.

• Älä säilytä generaattoria koskaan tiloissa, joissa on bensiiniä, maaliliuottimia tai syttyviä höyryjä tai suuria määriä pölyä.

• Lämmityslaitteen käytön aikana noudata kaikkia paikallisia määräyksiä ja voimassa olevia lakeja.

• Lähellä pressuja, verhoja tai muita samankaltaisia peitemateriaaleja käytettyjä generaattoreita on pidettävä turvaetäisyydellä niistä. Suositeltu minimi turvaetäisyys on määritelty oleskelumaan voimassa olevissa määräyksissä. Palonkestävien peitemateriaalien käyttö on lisäksi suositeltavaa. Nämä materiaalit on kiinnitettävä turvallisella tavalla, jotta syttymisvaaralta vältytään ja on varmistettava, etteivät ne aiheuta tuulesta johtuvaa häiriötä generaattorille.

• Käytä yksinomaan kunnolla tuuletetuissa tiloissa. Järjestä tästä johtuen oleskelumaan voimassa olevien määräysten mukaisesti tuuletusaukko tai ilmanvaihtojärjestelmä niin, että tilaan pääsee raikasta ilmaa ulkoa.

• Syötä generaattoriin yksinomaan sen arvokilvessä merkittyä sähköjännitettä ja -taajuutta.

• Käytä yksinomaan kolmijohdin jatkojohtoja, jotka on maadoitettu.

• Säilytä minimiturvallisuusväli lämmityslaitteen ja polttoaineiden välillä oleskelumaan voimassa olevien määräysten mukaisesti.

• Aseta kuuma, käynnissä oleva generaattori vakaalle ja tasaiselle pinnalle, jotta tulipalovaaraa voitaisiin välttää.

• Kun generaattoria siirretään tai se varastoidaan, laite on pidettävä aina samassa asennossa, jotta vältytään polttoainevuodolta.

• Älä päästä lapsia tai eläimiä generaattorin läheisyyteen.

• Kytke generaattori irti verkkopistokkeesta kun sitä ei käytetä.

• Kun laitetta ohjataan ohjauslaitteen (huonetermostaatti) avulla, lämmityslaite voi käynnistyä millä hetkellä tahansa.

• Älä käytä generaattoria koskaan huoneissa, joissa oleskellaan paljon.

• Älä peitä koskaan ilman imu- tai poistoaukon ritilöitä.

• Kun generaattori on kuuma, sähköverkkoon kytketty tai käynnissä, sitä ei saa koskaan siirtää, käsitellä, tankata tai huoltaan miltään osin.

• Savu, joka ilmenee ensimmäisen polton aikana, johtuu polttokattilan orgaanisen materiaalin (keramiikka) haihtumisesta ja korroosionestoöljystä poltinkomponenttien pinnalla. Muutaman minuutin kuluttua savu häviää.

• Käytä laitetta -30°C ja +40°C välisessä lämpötilassa.3

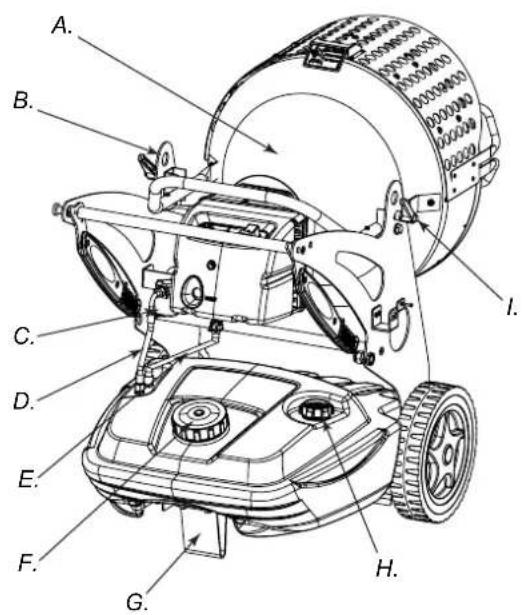

TUOTTEIDEN TUNNISTUS A. Polttokattila, B. Laitteen nostoaukko, C. Polttoainesuodin tai esilämmityssuodin (valinnainen), D. Polttoaineen lähetin, E. Polttoaineen palautus, F. Polttoainetankin tulppa,G. Jalas tai rulla (valinnainen), H. Polttoainemäärän ilmaisin, I. Polttoaineyksikön lukitusruuvi, L. Suojus, M. Säiliön tyhjennystulppa, N. Polttoainesäiliö,O. Generaattorin kuljetuskahvat, P. Kahvan lukitustappi, Q. Poltin, R. Polttoainekattilan kiertokahva.

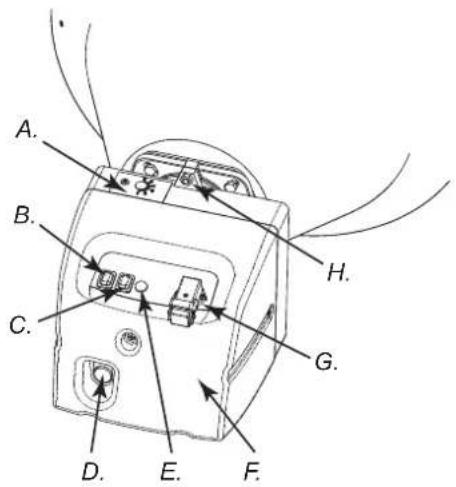

U1. U2. U1. N2. N2. O2. A. Ilmavirran säädöt, B. ON/OFF kytkin, C. Kakkostehon ON/ OFF kytkin (XL 9SR), D.RESET painike, E. Jänniteosoitin, F. Polttimen konepelti, G. Huonetermostaatin pistoke, H. Poltti- men säätöruuvi, I. Jälkituuletuslaite, L. Liekin kontrollilaite, M. Muuntaja, N1. Pumpun paineensäädin (XL 9ER), N2. Pumpun paineensäädin (XL 9SR), O1. Polttoainepumppu (XL 9ER), O2. Polttoainepumppu (XL 9SR), P. Kondensaattori, Q. Moottori, R. Polttimen holkki, S. Palamispään säädin, T. Valovastus, U1. Sähköventtiili 1° vaiheen liekki (XL 9ER-SR), U2. Sähköventtiili 2° vaiheen liekki (XL 9SR). Kuva 3 Kuva 4 Kuva 5 - Komennot Kuva 6 - Polttimen komponentit4

POLTTOAINE HUOMIO: Generaattori toimii VAIN kerosiinilla tai die- selöljyllä. Epäpuhtaan polttoaineen käyttö voi aiheuttaa:

• Polttoainesuodattimen ja suuttimen tukkeutumisen.

• Polttoainejäämien muodostumisen elektrodeihin. Alhaisissa lämpötiloissa käytä myrkyttömiä jäänestoaineita. TOIMINTAPERIAATTEET Kunnollisen palamisen varmistamiseksi tarvittava ilma syntyy polttimen sisällä olevassa tuulettimessa. Ilmavirtaus tulee ulos poltinlinjasta ja se sekoittuu polttoaineeseen, jonka suutin ru- iskuttaa korkeapaineella. Suuttimen ruiskuttama polttoaine pääsee suuttimeen pyörivän pumpun avulla, joka imee polttoai- neen säiliöstä ja työntää sen korkealla paineella suuttimeen ru- iskutusta varten.

VAROITUKSIA: Ennen generaattorin käyttöönottoa, eli ennen sen liittämistä sähkövirtaan, on tarkistettava, että sähköverkon ominaisuudet vastaavat generaattorin tunnistuskilvessä ilmoitettuja ominaisuuksia.

GENERAATTORIN KÄYNNISTYS

1. Noudata kaikkia turvallisuuteen liittyviä ohjeita.

2. Täytä polttoainesäiliö.

3. Kierrä kiinni säiliön tulppa.

4. Liitä virtajohto maadoitettuun sähköpistokkeeseen, jossa on

sama jännite, kuin laitteen tunnistuskilvessä ilmoitettu jännite.

KÄYNNISTYS ILMAN HUONETERMOSTAATTIA

• XL 9ER Kytke käynnistyskytkin (B Kuva 5) asentoon ON (I). Alkaa esituuletusvaihe ja noin 10 sekunnin kuluttua alkaa palaminen.

• XL 9SR VAROITUS: Ennen generaattorin käynnistämistä varmis- ta, että kytkin (C Kuva 5) on asennossa . Kytke käynnistyskytkin (B Kuva 5) asentoon ON. Alkaa esituule- tusvaihe ja noin 10 sekunnin kuluttua alkaa palaminen. Saadaksesi maksimitehon laitteesta, aseta kytkin (C Kuva 5) asentoon ( ).

KÄYNNISTYS HUONETERMOSTAATILLA

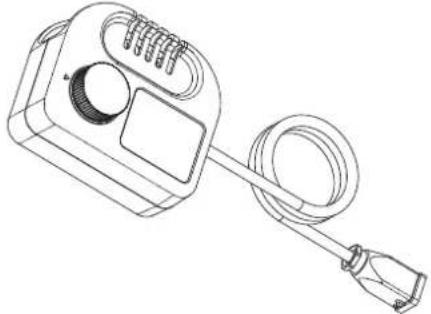

Säädä huonetermostaatti tai ohjauslaite (esim. ajastin), jos liitetty, käyttöönottoa varten. VAROITUS: Generaattori voi toimia automaatilla VAIN, jos ohjauslaite, esimerkiksi Huonetermostaatti tai Ajastin on kytketty generaattoriin. Kytkeäksesi ohjauslaite lämmityslaitteeseen katso kappale ”SÄHKÖKAAVIO”. Ensimmäisellä käyttökerralla tai dieselkierron täydellisen tyhjentämisen jälkeen, dieselin virtaus suuttimeen voi olla riittämätön ja aiheuttaa turvatarkastuslaitteen syttymisen (katso kappale “TURVALAITE”), joka sammuttaa generaattorin. Tässä tapauksessa, noin minuutin odottamisen jälkeen, paina painiketta RESET (D Kuva 5 ja 6) ja käynnistä laite uudestaan. Jos laite ei toimi, ensimmäiset toimenpiteet on esitelty seuraavassa:

1. Tarkista, että säiliö (N Kuva 4) sisältää edelleen dieselöljyä;

2. Paina reset-painiketta (D Kuva 5 ja 6).

Jos näiden toimenpiteiden jälkeen laite ei edelleenkään toimi, katso kappale ”VIANMÄÄRITYS” selvittääksesi vian syy. HUOMIO: Ennen toista käynnistysyritystä (generaattorin ollessa sammunut ja sopivan viileä) tarkista etusuojuksen ruuvien kiinnitys (L Kuva 4). VAROITUS: Generaattorin virtajohdon on oltava maadoitettu ja siinä on oltava erottava sulakekytkin. Generaattorin on oltava liitettynä turvakytkimellä varustettuun töpseliin. GENERAATTORIN SAMMUTUS Aseta kytkin (B Kuva 5) asentoon OFF (O) tai kytke laite pois päältä huonetermostaatin tai ohjainlaitteen (ajastin) avulla. Liekki sammuu ja tuuletus jatkuu jälkituuletusjakson loppuun saakka (jäähdytys). VAROITUS: Ennen virtajohdon irrottamista töpselistä, odota jälkituuletusjakson loppuun saattamista (jäähdytys noin 3 min). TURVALAITTEET Generaattori sisältää turvalaitteen (L Kuva 6) liekin kontrolloimiseksi. Jos ilmenee yksi tai useampia häiriöitä käytön aikana, turvalaite aiheuttaa polttimen lukituksen ja RESET painikkeen valon syttymisen (D Kuva 5 tai 6). Generaattori sisältää myös jälkituuletuslaitteen. Tämä laite mahdollistaa polttokattilan optimaalisen ja automaattisen jäähdytyksen noin kolmessa minuutissa. Ennen generaattorin käyttöönottoa on selvitettävä, mikä lukituksen aiheutti.

KULJETUS JA LIIKUTTAMINEN

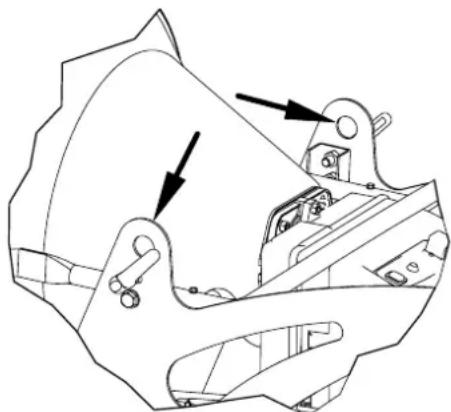

VAROITUS: Ennen laitteen nostamista ja liikuttamista on varmistettava että säiliön tulpat (F ja H Kuva 3) ovat hyvin kiinni. KULJETUS Generaattori voidaan helposti siirtää tilasta toiseen, ja se on hel- ppo nostaa ja sijoittaa eri työtasoille erityisten nostosilmukoiden avulla (B Kuva 3 tai 7). Kone on myös mahdollista ankkuroida ja nostaa sinne, missä on tarvetta lämmittää, sulattaa tai kuivattaa. Kuva 7 - Ankkurointisilmukat5

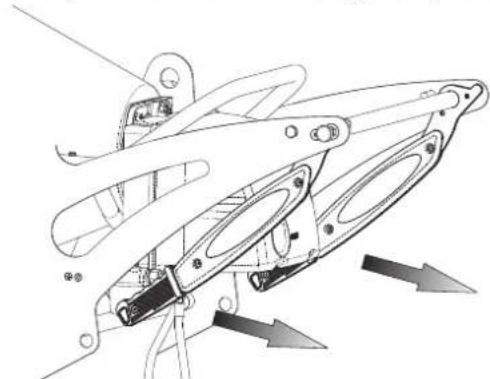

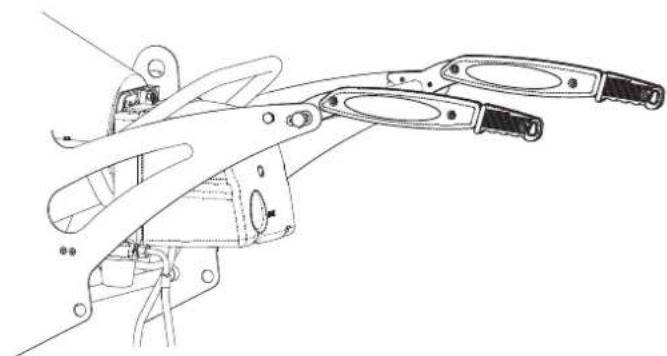

LIIKUTTAMINEN Generaattori voidaan toimittaa kääntyvillä renkailla (G Kuva 3). Tässä tapauksessa, jos maasto sen mahdollistaa, generaattoria voidaan työntää kärryn lailla. Jos laite ei sisällä kääntyviä renkaita, voit aukaista tapin (P Kuva 4), joka sijaitsee yhdessä generaattorin sivutelineistä. Laske kahvat ”lepotilasta” (Kuva 8). Käännä kahvoja ”liikutusasentoon” (Kuva 9). Nosta generaattoria ja siirrä sitä rullaamalla etupyörien päällä.VAROITUS: Ennen laitteen liikuttamista on: sammutettava laite seuraamalla kappaleessa “GENERAATTORIN SAMMUTUS” annettuja ohjeita; vedettävä virtajohto pistokkeesta ja odotettava, että generaattori jäähtyy. ESIHUOLTO-OHJELMA VAROITUS: Ennen minkä tahansa huoltotoimenpiteen aloittamista on: pysäytettävä laite seuraamalla kappaleessa “PYSÄYTYS” annettuja ohjeita; vedettävä virtajohto pistokkeesta ja odotettava, että generaattori jäähtyy.Tässä kappaleessa annetut ohjeet, jotka koskevat huoltoaikoja, liittyvät suoraan polttoaineen puhtauteen ja generaattorin käyttöympäristöön. Erityisesti, alla annetut ajat viittaavat tuule-tettuun ja pölyttömään ympäristöön sekä puhtaan polttoaineen käyttöön.Joka 50 käyttötunti on:• Poistettava ja puhdistettava linjan suodatinkasetti (katso “DIE-SELSUODATTIMEN PUHDISTUS”).Joka 200 käyttötunti on:• Poistettava ja puhdistettava asianmukaisesti pumpun suodatin (katso “PUMPUN SUODATTIMEN PUHDISTUS”).Joka 300 käyttötunti on:• Purettava poltin ja puhdistettava polttimen holkin sisältä liekki-levy ja elektrodit säätämällä tarpeen mukaan niiden etäisyyttä (katso “POLTTIMEN PUHDISTUS”). DIESELSUODATTIMEN PUHDISTUS

• Käännä muovilasia ja vedä ulos suodatinelementti (kasetti);• Puhdista asianmukaisesti kerosiinilla.• Paina suodatinelementti paikalleen ja käännä muovilasi polt-toainesuodattimen runkoon.

PUMPUN SUODATTIMEN PUHDISTUS

• Poista polttimen konepelti (F Kuva 5) ja etsi polttimen pumppu (O Kuva 6).• Käännä tarkoituksenmukaisella avaimella mutteria (A Kuva 11) joka pitää suodattimen kiinni.• Vedä suodatin ulos (C Kuva 11) paikaltaan.• Puhdista asianmukaisesti kerosiinilla.• Pistä suodatin takaisin paikalleen ja kiristä pumpun rungossa olevaa mutteria.

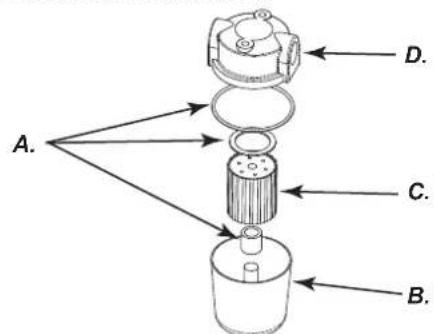

A. Tiivisteet, B. Lasi, C. Suodatine-lementti, D. Polttoaineen sisääntulo-/ulostulo-runko.Kuva 10 - Suodatin

A. Suo-dattimen kiinnitysmut-teri, B. Sähköventtii-li: yksittäinen mallissa XL 9ER, tupla mallissa XL9 SR, C. Suodatin, D. Pumpun runko. Kuva 11 - Polttimen pumppuKuva 8 - Kahvat kiinniKuva 9 - Kahvat auki6

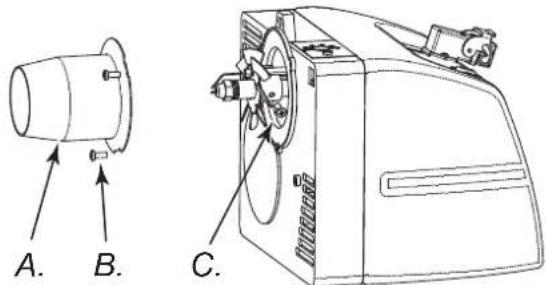

POLTTIMEN PUHDISTUS• Käännä ruuvia (H Kuva 5), joka kiinnittää polttimen polttokat-tilaan (A Kuva 3).• Vedä poltin ulos polttokattilasta (katso Kuva 3). • Avaa kolme ruuvia (B Kuva 12), jotka kiinnittävät holkin polt-timeen (A Kuva 12).• Käännä holkkia myötäpäivään katsottaessa poltinta ja vedä se ulos paikaltaan.• Käännä ruuvia (C Kuva 12), joka kiinnittää liekki-elektrodi levy-yksikön ja vedä se ulos suuttimen kannattimesta (ks. Kuva 13).• Puhdista liekkilevy (D Kuva 14) ja elektrodit (E Kuva 14).• Kierrä suutin (G Kuva 14) suuttimen kannattimesta (F Kuva 14). Puhdista se ja tarvittaessa vaihda.• Aseta suutin (G Kuva 14) takaisin paikalleen.• Aseta liekki-elektrodi levy-yksikkö takaisin paikalleen varmista-malla asianmukaiset etäisyydet kuten kuvassa (Kuva 14). LISÄVARUSTEET HUONETERMOSTAATTIHUONETERMOSTAATIN LIITÄNNÄTVAROITUKSIA: Ennen ohjainlaitteen liittämisen aloittami-sta on: sammutettava laite seuraamalla kappaleessa ‘’GE-NERAATTORIN SAMMUTUS’’ annettuja ohjeita; vedettävä virtajohto pistokkeesta ja odotettava, että generaattori jäähtyy.POLTTOAINEEN ESILÄMMITYKSEN SUODATINKÄÄNTYVÄ RENGAS JARRULLA

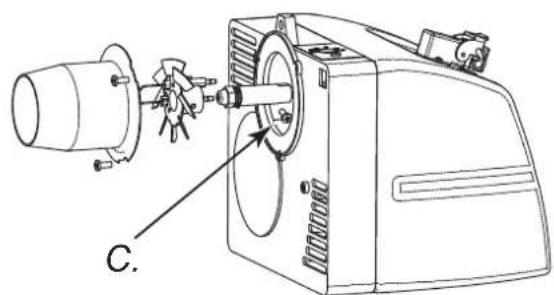

Kuva 12 - Holkki-poltin poisto

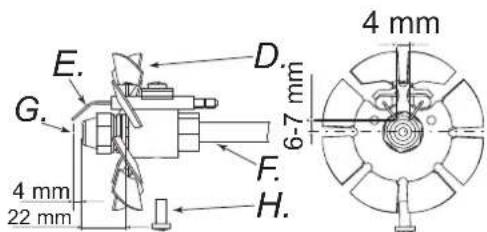

22 mm Kuva 13 - Liekki-elektrodi levy-yksikön poistoKuva 14 - Suuttimen elektrodien etäisyydet A. Holkki, B. Holkin ruuvi, C. Liekkilevy-yksikön ruuvi, D. Liekkilevy, E. Elektrodit, F. Suuttimenkannatin, G. Suutin, H. Ruuvi.7

VIANMÄÄRITYS VAROITUS: Ennen minkään huoltotoimenpiteen aloittamista on: sammutettava laite seuraamalla kappaleessa ’’GENERAATTORIN SAMMUTUS’’ annettuja ohjeita; vedettävä virtajohto pistokkeesta ja odotettava, että generaattori jäähtyy.

VIKA MAHDOLLINEN SYY RATKAISU

Laite lukittuu sytytyksessä. Painike RESET (D Kuva 3 tai D Kuva 5) palaa

1. Valovastuksen virtapiiri viallinen tai valovastus

2. Polttoainesuodatin likainen

3. Sytytinkontrollilaitteen virtapiiri viallinen

4. Liekkilevy tai holkki likaisia (Kuva 12,13 ja 14)

1. Puhdista tai vaihda valovastus

2. Poista suodatin ja puhdista se

Laite lukkiutuu polttoainetta syöttäessä, kun liekkiä ei synny. Painike RESET (D Kuva 3 tai D Kuva 5) palaa

1. Sähkölaitteisto ei toimiva

2. Muuntaja (M Kuva 4) viallinen

3. Muuntajan johtojen maadoitusongelma

4. Elektrodien päät eivät ole oikealla etäisyydellä

5. Maadoitusongelma, koska elektrodit likaisia tai

1. Tarkista koko sähkölaitteisto

4. Aseta ne edellä määritettyyn asentoon (ks.

5. Puhdista se ja tarvittaessa vaihda.

Laite jumiutuu eikä ruiskuta polttoainetta Painike RESET (D Kuva 3 ja 5)

1. Valovastus näkee voimakkaan valolähteen

2. Moottorista puuttuu yksi vaihe

3. Polttoaine ei saavu pumppuun

4. Säiliössä ei polttoainetta

1. Aseta laite niin, että vältetään valon pääsy

2. Tarkista virtajohdot

3. Tarkasta polttoaineen lähettimen putket (D

5. Pura, puhdista ja vaihda tarvittaessa

Poltin ei käynnisty 1. Ohjainlaite (huonetermostaatti tai ajastin)

2. Valovastus (T Kuva 6) lyhyellä virtapiirillä

3. Jännitevika pääkatkaisijassa tai kontaktorin

korkeajännite lauennut tai jännitevika verkkovirrassa.

4. Ohjauslaitteen (termostaatti tai ajastin)

asennusta ei ole tehty oikein

5. Vika liekintarkkailulaitteen sisällä

1. Säädä ohjainlaite

2. Vaihda valovastus

3. Sulje katkaisijat tai odota virran palaamista

4. Tarkista asennus “HUONETERMOSTAATIN

LIITÄNNÄT” kuvauksesta

6. Aukaise konepelti (F Kuva 5) ja vaihda

Ei selvää liekkiä ja paha haju, mustaa savua ja liekkejä tulee ulos etusuojasta

1. Ruiskuttamisen paine alhainen

2. Liian vähäinen hapettuminen

3. Suutin tukossa, koska likainen tai kulunut

4. Vettä polttoaineen seassa Huonolaatuinen

5. Säiliön polttoaine loppumassa

1. Palauta määritettyyn määrään

2. Lisää palamisilmaa

3. Puhdista tai vaihda suutin

4. Tyhjennä polttoaine siihen tarkoitetusta

tyhjennysaukosta (M Kuva 4)

5. Tankkaa polttoainettaINNHOLD
