BRUKSANVISNING XL9SR Master

• Åbn indpakningen fra den øverste side.

• Fjern kartonen fra oven.

4. Kontroller installationen ifølge beskrivelsen

2. Øg det brandnærende luft

PRODUKTBESKRIVELSE XL 9 er en stråleovn. Stråleteknologien ønsker å følge det samme fysiske prinsippet som ligger til grunn for oppvarming fra sollys. Solen varmer uten en varm luftstrøm, men med stråle- bølger. Strålesystemet har fått god mottakelse av profesjonelle kunder, da denne teknologien gir mange fordeler. XL 9 er ut- formet på grunnlag av det fysiske prinsippet nevnt over og er derfor et spesielt varmeapparat som er uunnværlig hvis man ønsker en homogen og ensartet varmekilde som er egnet for oppvarming, tørking og tining. I tillegg, tillater den stillegående driften å arbeide uten bakgrunnstøy som vanligvis forårsakes av andre varmeapparater. Ovnen er utstyrt med gummihjul, og kan lett yttes fra et rom til et annet. Den kan også løftes og yttes mellom ere etasjer ved bruk av ringboltene. Ovnens store autonomi, sammen med mulighet for automatisk drift med termostat, gir operatøren maksimal frihet for bruk. En ekstern indikator for kontroll av drivsto󰀨 i tanken tillater rask sjekk om det eventuelt er nødvendig med påfylling. Muligheten for to ef- fekttrinn i versjon SR, gir en bedre utnyttelse av maskinen i ulike bruksforhold og årstider.

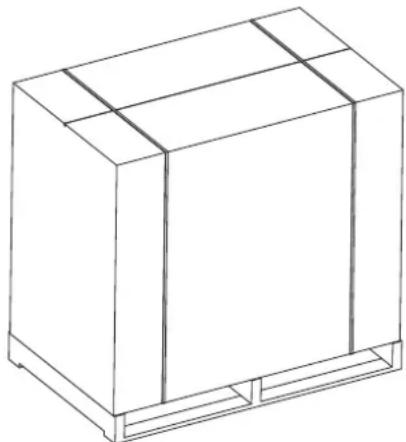

• Fjern stroppene brukt til innpakking av apparatet (Fig. 1).

• Åpne emballasjen fra oversiden.

• Fjern pappen fra oversiden.

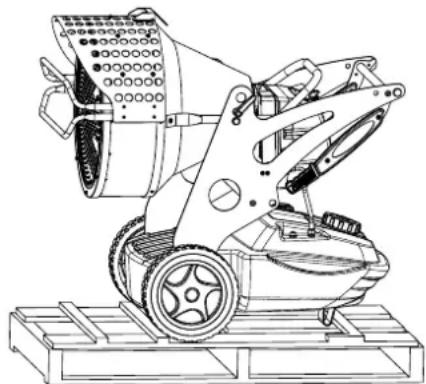

• Fjern stroppene som fester ovnen til pallen (Fig. 2).

• Ta ovnen forsiktig ned fra pallen.

• Kast stråleovnens emballasje iht. landets gjeldene regelverk.

• Kontroller ovnen for eventuelle skader oppstått under trans- port. Hvis ovnen er skadet, gi umiddelbart beskjed til forhan- dleren hvor ovnen er kjøpt.

EMBALLASJE OG OPPBEVARING

Dersom varmeovnen skal lagres, har skader som har oppstått under transport eller dersom den skal repareres, gjør følgende:

• Plasser, når det er mulig, pappemballasjen over pallen og fest med egnet materiale (Fig. 1).

• Oppbevar stråleovnen på et egnet og tørt sted, og sett ikke ere enn to ovner oppå hverandre. Send stråleovnen som vist på Fig. 1 eller i minste fall som på Fig. 2. FIGUR 1 - Emballasje Figur 2 - På pall

• Påfylling: a) Personer som fyller brennsto󰀨 må være kvaliserte og ha grundig kjennskap til instruksjonene fra produsenten, samt ak- tuelle retningslinjer for påfylling av brennsto󰀨 i varmeovnene. b) Bruk kun brennsto󰀨 av den type som angitt på varmeovnens merkeskilt. c) Før fylling utføres, slukk alle ammer og vent til varmeovnen avkjøles. d) Under påfylling skal alle brennsto󰀨slanger og koblinger kon- trolleres for lekkasjer. Eventuelle lekkasjer skal repareres før varmeovnen settes i drift. e) Det må aldri oppbevares mer enn en dagsforsyning brennst- o󰀨 i nærheten av varmeovnen inne i en bygning. Brennsto󰀨- tankene må oppbevares på et annet sted. f) Alle brennsto󰀨tanker skal plasseres i en minimums sikker- hetsavstand (iht. gjeldende normer) fra varmeapparater, svei- seutstyr og andre lett antennelige kilder (med unntak av drivs- to󰀨tanken som er innebygd i varmeovnen). g) Brennsto󰀨et skal oppbevares på steder der væsken ikke kan trenge gjennom gulvet eller bli antent av en brann i underetas- jen. h) Brennsto󰀨 skal oppbevares iht. gjeldende regelverk.

• Bruk aldri stråleovnen i rom hvor det nnes bensin, malingsfor- tynner eller andre svært brannfarlige gasser eller høy støvkon- sentrasjon.

• Følg alle lokale vedtekter og gjeldende regelverk ved bruk av varmeovnen.

• Ovner som brukes i nærheten av presenninger, gardiner eller andre lignende dekkematerialer, må plasseres i sikker avstand fra disse. Minimum sikkerhetsavstand er den som anbefales av regelverket i landet hvor apparatet brukes. Det anbefales også at disse er laget av brannsikkert materiale. Disse materialene må festes godt, slik at man unngår at de tar fyr eller kommer i kontakt med varmeovnen på grunn av vinden.

• Ovnen må kun brukes på godt ventilerte steder. Før bruk må man sørge for at det nnes en åpning eller egnet utskiftning av luften iht. regelverket i landet hvor ovnen brukes og med formål å føre inn frisk luft fra utsiden.

• Når varmeovnen skal yttes eller settes til oppbevaring, sørg for at den yttes i horisontal stilling for å unngå brennsto󰀨søl.

• Barn og dyr må holdes borte fra varmeapparatet.

• Ta ut stikkontakten når ovnen ikke er i bruk.

• Når ovnen kontrolleres av en termostat kan den starte når som helst.

• Bruk aldri ovnen i rom hvor personer oppholder seg til daglig.

• Man må aldri tilstoppe inn- eller uttaket for luft.

• Varmeovnen må aldri yttes, håndteres, påfylles brennsto󰀨 eller utføres vedlikehold på dersom den er varm, i bruk eller kontakten står i.

• Røyken som kommer ut ved første forbrenning skyldes for- dampning av organisk materiale (keramikk) som nnes i for- brenningskammeret og rusthindrende olje på overaten av brennerens deler. Denne røyken vil forsvinne etter noen minut- ter.

• Ovnen kan brukes i rom med en temperatur mellom -30°C og +40°C.

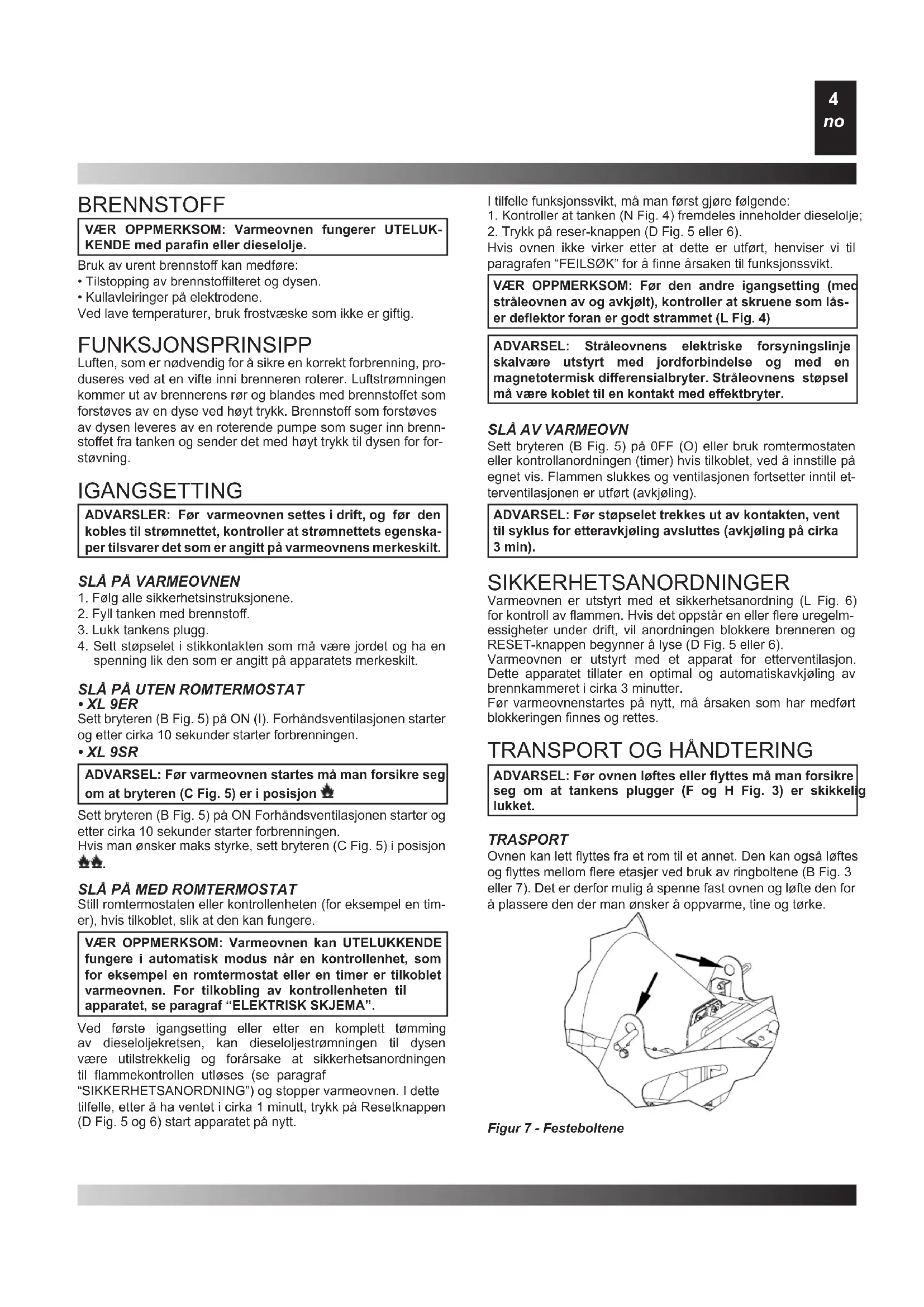

• Kullavleiringer på elektrodene. Ved lave temperaturer, bruk frostvæske som ikke er giftig. FUNKSJONSPRINSIPP Luften, som er nødvendig for å sikre en korrekt forbrenning, pro- duseres ved at en vifte inni brenneren roterer. Luftstrømningen kommer ut av brennerens rør og blandes med brennsto󰀨et som forstøves av en dyse ved høyt trykk. Brennsto󰀨 som forstøves av dysen leveres av en roterende pumpe som suger inn brenn- sto󰀨et fra tanken og sender det med høyt trykk til dysen for for- støvning. IGANGSETTING ADVARSLER: Før varmeovnen settes i drift, og før den kobles til strømnettet, kontroller at strømnettets egenska- per tilsvarer det som er angitt på varmeovnens merkeskilt.

1. Følg alle sikkerhetsinstruksjonene.

spenning lik den som er angitt på apparatets merkeskilt.

SLÅ PÅ UTEN ROMTERMOSTAT

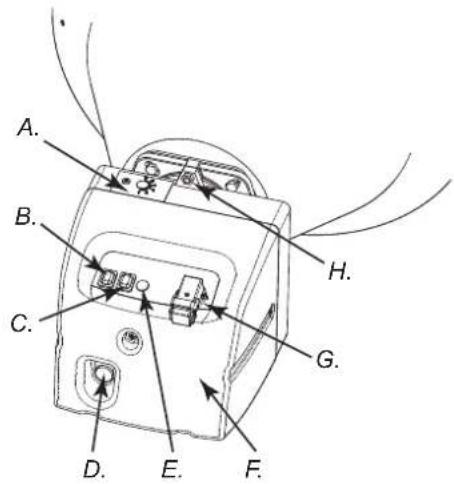

• XL 9ER Sett bryteren (B Fig. 5) på ON (I). Forhåndsventilasjonen starter og etter cirka 10 sekunder starter forbrenningen.

• XL 9SR ADVARSEL: Før varmeovnen startes må man forsikre seg om at bryteren (C Fig. 5) er i posisjon . Sett bryteren (B Fig. 5) på ON Forhåndsventilasjonen starter og etter cirka 10 sekunder starter forbrenningen. Hvis man ønsker maks styrke, sett bryteren (C Fig. 5) i posisjon

Still romtermostaten eller kontrollenheten (for eksempel en tim- er), hvis tilkoblet, slik at den kan fungere. VÆR OPPMERKSOM: Varmeovnen kan UTELUKKENDE fungere i automatisk modus når en kontrollenhet, som for eksempel en romtermostat eller en timer er tilkoblet varmeovnen. For tilkobling av kontrollenheten til apparatet, se paragraf “ELEKTRISK SKJEMA”. Ved første igangsetting eller etter en komplett tømming av dieseloljekretsen, kan dieseloljestrømningen til dysen være utilstrekkelig og forårsake at sikkerhetsanordningen til ammekontrollen utløses (se paragraf “SIKKERHETSANORDNING”) og stopper varmeovnen. I dette tilfelle, etter å ha ventet i cirka 1 minutt, trykk på Resetknappen (D Fig. 5 og 6) start apparatet på nytt. I tilfelle funksjonssvikt, må man først gjøre følgende:

Sett bryteren (B Fig. 5) på 0FF (O) eller bruk romtermostaten eller kontrollanordningen (timer) hvis tilkoblet, ved å innstille på egnet vis. Flammen slukkes og ventilasjonen fortsetter inntil et- terventilasjonen er utført (avkjøling). ADVARSEL: Før støpselet trekkes ut av kontakten, vent til syklus for etteravkjøling avsluttes (avkjøling på cirka 3 min). SIKKERHETSANORDNINGER Varmeovnen er utstyrt med et sikkerhetsanordning (L Fig. 6) for kontroll av ammen. Hvis det oppstår en eller ere uregelm- essigheter under drift, vil anordningen blokkere brenneren og RESET-knappen begynner å lyse (D Fig. 5 eller 6). Varmeovnen er utstyrt med et apparat for etterventilasjon. Dette apparatet tillater en optimal og automatiskavkjøling av brennkammeret i cirka 3 minutter. Før varmeovnenstartes på nytt, må årsaken som har medført blokkeringen nnes og rettes.

TRANSPORT OG HÅNDTERING

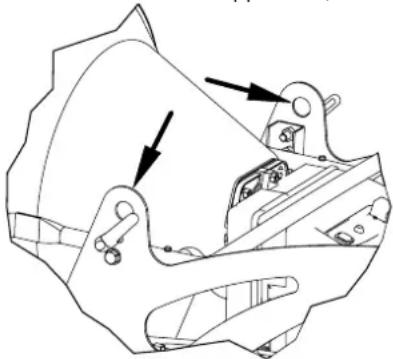

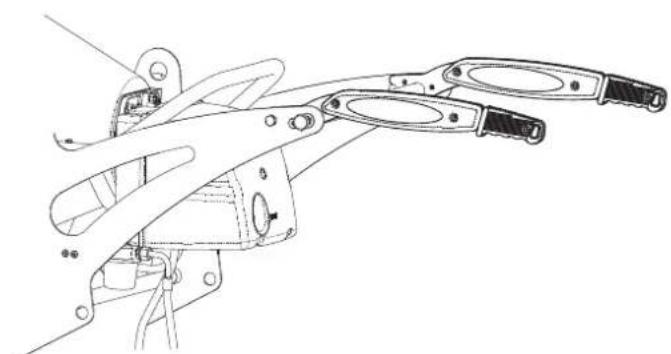

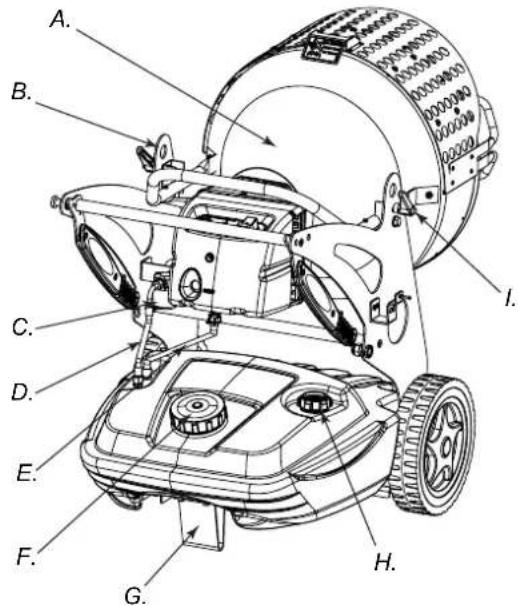

ADVARSEL: Før ovnen løftes eller yttes må man forsikre seg om at tankens plugger (F og H Fig. 3) er skikkelig lukket. TRASPORT Ovnen kan lett yttes fra et rom til et annet. Den kan også løftes og yttes mellom ere etasjer ved bruk av ringboltene (B Fig. 3 eller 7). Det er derfor mulig å spenne fast ovnen og løfte den for å plassere den der man ønsker å oppvarme, tine og tørke. Figur 7 - Festeboltene

VEDLIKEHOLD ADVARSEL: Før man tar til med en hver form for ved-likehold må man: stoppe maskinen iht. indikasjonene i paragraf “STANS”; koble fra strømtilførselen ved å trekke støpselet ut av kontakten og vente til ovnen avkjøles.Instruksjonene i denne paragrafen, som gjelder vedlikehold-sintervall, avhenger også i stor grad av brennsto󰀨ets renhet og omgivelsene hvor varmeovnen anvendes. Intervallene under henviser til ventilerte arbeidsomgivelser med lite støv og bruk av rent brennsto󰀨.Hver 50 driftstimer må man:• Demontere lterpatronen på linjen (se “RENGJØRING DIESELOLJEFILTER”) trekk det ut og rengjør.Hver 200 driftstimer må man:• Demontere pumpens lter og rengjøre grundig (se “RENGJØRING PUMPEFILTER ”).Hver 300 driftstimer må man:• Demontere brenneren og rengjør ammeplaten som er inni brennerens rør og elektrodene, ved å justere avstanden om nødvendig (se “RENGJØRING AV BRENNER”).

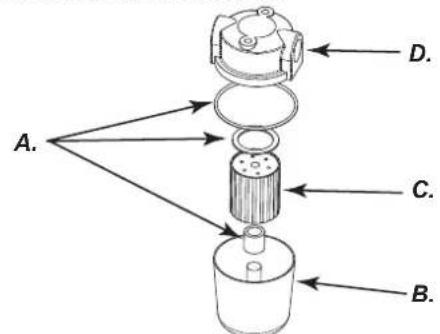

RENGJØRING DIESELOLJEFILTER

• Skru av plastbegeret og trekk ut lterelementet (patron);• Rengjør nøye med paran.• Sett lterelementet tilbake i posisjon og skru plastbegeret fast til brennsto󰀩lterets faste del.

RENGJØRING PUMPEFILTER

• Demonter brennerens deksel (F Fig. 5) og nn brennerens pumpe (O Fig. 6).• Skru løs mutteren med nøkkelen (A Fig. 11) som fester fast lteret.• Trekk lteret (C Fig. 11) ut av posisjon.• Rengjør nøye med paran.• Sett lteret i tilhørende posisjon og skru mutteren fast på pumpedelen.Figur 8 - Posisjon håndtak lukketFigur 9 - Posisjon håndtak åpne

ADVARSLER: Før man starter tilkobling av kontrollanor- dningen må man: stoppe maskinen iht. indikasjonene i paragraf ‘’SLÅ AV VARMEOVN’’; koble fra strømtilførse- len ved å trekke støpselet ut av kontakten og vente til ovnen avkjøles.

• Trekk brenneren ut av brennkammeret (se Fig. 3).

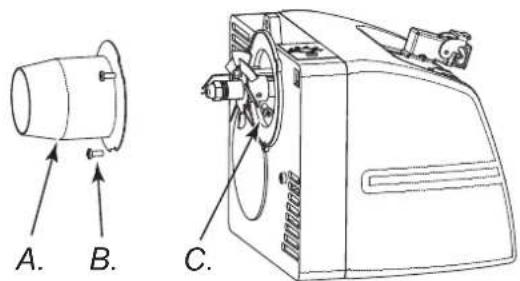

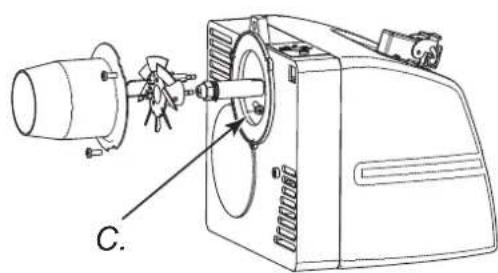

• Skru løs de tre skruene (B Fig. 12) som fester brennerens rør (A Fig. 12).

• Vri røret i klokkeretning ved å se på brenneren og trekk det ut av posisjon.

• Skru løs skruen (C Fig. 12) som fester enheten ammeplate- elektroder og trekk dem ut av dyseholderen (se Fig. 13).

• Rengjør ammeplaten (D Fig. 14) og elektrodene (E Fig. 14).

• Skru dysen (G Fig. 14) av dyseholderen (F Fig. 14). Rengjør den og om nødvendig skift en ut.

• Sett dysen (G Fig. 14) tilbake i posisjon.

• Sett på plass enheten ammeplate-elektroder og sørg for å overholde avstandene som angitt i illustrasjonen (Fig. 14).

noFEILSØK ADVARSEL: Før man tar til med en hver form for vedlikehold må man: stoppe maskinen iht. indikasjonene i paragraf ‘’SLÅ AV VARMEOVN’’; koble fra strømtilførselen ved å trekke støpselet ut av kontakten og vente til ovnen avkjøles.

1. Rengjør eller bytt ut fotmotstanden

2. Demonter lter og rengjør det

3. Bytt ut utstyret for ammekontroll

Apparatet blokkeres og spruter brennsto󰀨 uten at ammen oppstår. RESET-knapp (D Fig. 5 eller D Fig. 6) lyser

skitne eller isolasjonsmaterialet er skadet

1. Kontroller hele det elektriske anlegget

4. Still dem tilbake til anbefalt posisjon (se Fig.

5. Rengjør og bytt ut om nødvendig

Ovnen blokkeres uten å sprøyte brennsto󰀨. RESET-knapp (D Fig. 5 og 6)

1. Plasser ovnen ved å unngå lyskilde på de-

3. Kontroller tilførselsrør (D Fig. 3)

5. Demonter og rengjør og bytt ut om nødvendig

5. Innvendig feil på utstyr for ammekontroll

3. Slå av bryterne eller vent til strømmen kom-

4. Kontroller installasjonen i følge beskrivelsen

6. Åpne dekselet (F Fig. 5) og bytt ut

2. Utilstrekkelig forbrenningsluft

1. Fyll opp til angitt verdi

2. Øke forbrenningsluften

3. Rengjør eller bytt ut dysen
