РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ XL9SR Master

4. ИНСТРУКЦИИ ЗА ЕКСПЛОАТАЦИЯ

7. НЕИЗПРАВНОСТ И ВЕРОЯТНИТЕ ИМ ПРИЧИНИ

(на Фиг. 12, 13, 14)

4. Демонтирайте и почистете

трансформатор (M на Фиг. 6)

електродите (на Фиг. 14)

2. Проверете ел. инсталация

5. Подменете (F на Фиг. 5)

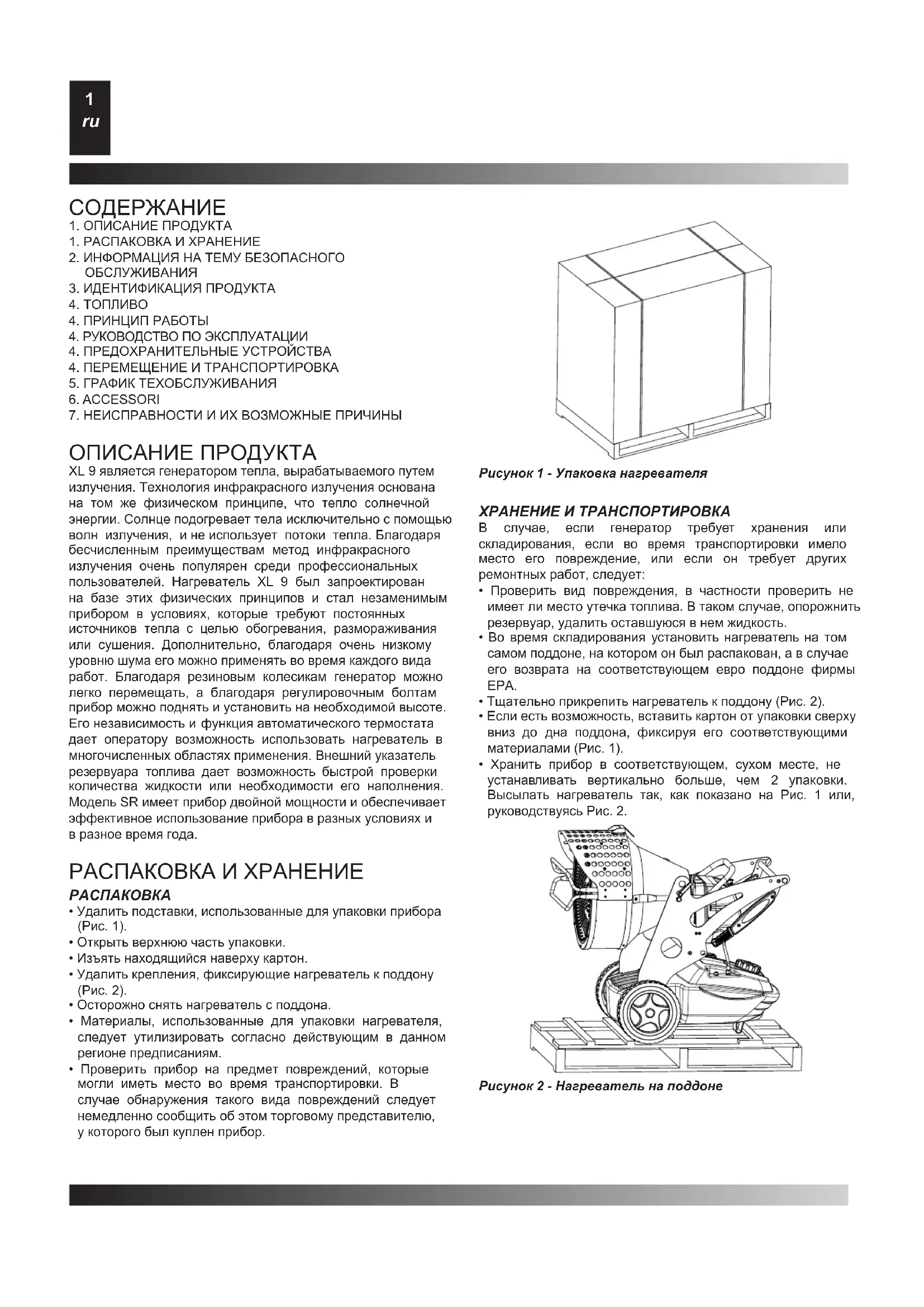

1. ОПИСАНИЕ ПРОДУКТА

1. РАСПАКОВКА И ХРАНЕНИЕ

2. ИНФОРМАЦИЯ НА ТЕМУ БЕЗОПАСНОГО

3. ИДЕНТИФИКАЦИЯ ПРОДУКТА

4. РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ

4. ПРЕДОХРАНИТЕЛЬНЫЕ УСТРОЙСТВА

4. ПЕРЕМЕЩЕНИЕ И ТРАНСПОРТИРОВКА

7. НЕИСПРАВНОСТИ И ИХ ВОЗМОЖНЫЕ ПРИЧИНЫ

ОПИСАНИЕ ПРОДУКТА XL 9 является генератором тепла, вырабатываемого путем излучения. Технология инфракрасного излучения основана на том же физическом принципе, что тепло солнечной энергии. Солнце подогревает тела исключительно с помощью волн излучения, и не использует потоки тепла. Благодаря бесчисленным преимуществам метод инфракрасного излучения очень популярен среди профессиональных пользователей. Нагреватель XL 9 был запроектирован на базе этих физических принципов и стал незаменимым прибором в условиях, которые требуют постоянных источников тепла с целью обогревания, размораживания или сушения. Дополнительно, благодаря очень низкому уровню шума его можно применять во время каждого вида работ. Благодаря резиновым колесикам генератор можно легко перемещать, а благодаря регулировочным болтам прибор можно поднять и установить на необходимой высоте. Его независимость и функция автоматического термостата дает оператору возможность использовать нагреватель в многочисленных областях применения. Внешний указатель резервуара топлива дает возможность быстрой проверки количества жидкости или необходимости его наполнения. Модель SR имеет прибор двойной мощности и обеспечивает эффективное использование прибора в разных условиях и в разное время года. РАСПАКОВКА И ХРАНЕНИЕ

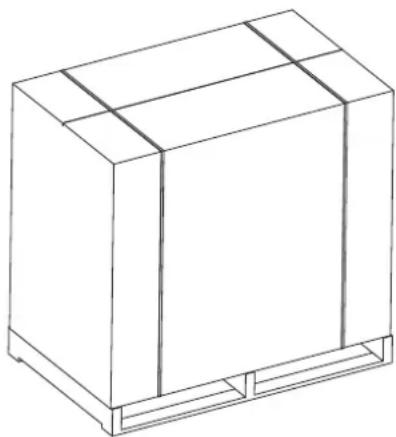

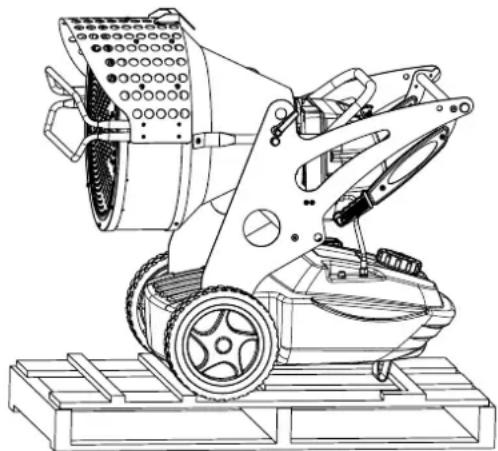

• Удалить подставки, использованные для упаковки прибора (Рис. 1).

• Открыть верхнюю часть упаковки.

• Изъять находящийся наверху картон.

• Удалить крепления, фиксирующие нагреватель к поддону (Рис. 2).

• Осторожно снять нагреватель с поддона.

• Материалы, использованные для упаковки нагревателя, следует утилизировать согласно действующим в данном регионе предписаниям.

• Проверить прибор на предмет повреждений, которые могли иметь место во время транспортировки. В случае обнаружения такого вида повреждений следует немедленно сообщить об этом торговому представителю, у которого был куплен прибор. ХРАНЕНИЕ И ТРАНСПОРТИРОВКА В случае, если генератор требует хранения или складирования, если во время транспортировки имело место его повреждение, или если он требует других ремонтных работ, следует:

• Проверить вид повреждения, в частности проверить не имеет ли место утечка топлива. В таком случае, опорожнить резервуар, удалить оставшуюся в нем жидкость.

• Во время складирования установить нагреватель на том самом поддоне, на котором он был распакован, а в случае его возврата на соответствующем евро поддоне фирмы EPA.

• Тщательно прикрепить нагреватель к поддону (Рис. 2).

• Если есть возможность, вставить картон от упаковки сверху вниз до дна поддона, фиксируя его соответствующими материалами (Рис. 1).

• Хранить прибор в соответствующем, сухом месте, не устанавливать вертикально больше, чем 2 упаковки. Высылать нагреватель так, как показано на Рис. 1 или, руководствуясь Рис. 2. Рисунок 1 - Упаковка нагревателя Рисунок 2 - Нагреватель на поддоне2

ИНФОРМАЦИЯ НА ТЕМУ БЕЗОПАСНОГО ОБСЛУЖИВАНИЯ

ВАЖНО: Этот воздухонагреватель разработан для мобильного и временного профессионального использования. Он не предназначен ни для домашнего применения, ни для создания теплового комфорта

ВАЖНО: Перед началом эксплуатации инфракрасного нагревателя или выполнения действий, связанных с его техобслуживанием, следует внимательно ознакомиться с данной инструкцией по обслуживанию. Неправильная эксплуатация нагревателя может стать причиной серьезных телесных повреждений или смертельных исходов, вызванных ожогами, пожаром, взрывами, поражением электрическим током или отравлением углекислым газом. ОПАСНОСТЬ: Отравление углекислым газом может стать причиной смертельных исходов. Отравление углекислым газом - Первые симптомы отравления углекислым газом похожи на симптомы гриппа и характеризуются головной болью, головокружением и/или тошнотой. Эти симптомы могут быть вызваны неправильным действием инфракрасного нагревателя. В случае обнаружения такого вида симптомов следует немедленно выти из помещения на свежий воздух. Нагреватель следует отдать в ремонт. Повторное включение нагревателя возможно только в случае полной исправности прибора. В некоторых случаях окись углерода имеет более вредное действие; это особенно касается беременных женщин, лиц с заболеваниями сердца или легких, а также лиц с анемией, а также лиц, находящихся под воздействием алкоголя или лиц, работающих на высоте. Пользователь нагревателя должен прочитать и соблюдать все предостережения. Данную инструкцию следует хранить в безопасном месте с целью использования в будущем: пользователь найдет в ней рекомендации на тему безопасного и правильного обслуживания инфракрасного нагревателя. Для того, чтобы сократить опасность возникновения пожара или взрыва, для наполнения нагревателя топливом следует использовать отопительное масло или дизельное топливо. Ни в коем случае нельзя применять бензин, тяжелый бензин, растворители или краски, спирт или какие-либо другие легковоспламеняющиеся

• Наполнение резервуара: a) Персонал, занимающийся наполнением резервуара должен иметь соответствующие квалификации, а также должен хорошо знать фабричные инструкции и действующие предписания касательно безопасной эксплуатации нагревателей воздуха. b) Использовать исключительно топливо, указанное на идентификационной табличке нагревателя. c) Перед началом наполнения резервуара следует погасить все очаги пламени, в том числе контрольный огонек, и отставить нагреватель с целью охлаждения. d) Во время наполнения резервуара следует контролировать все топливные шланги и соединения на предмет герметичности. Все неплотности должны быть удалены перед повторным включением нагревателя. e) Ни в коем случае нельзя хранить в одном помещении с нагревателем или в непосредственной его близости топливо в объеме, превышающем количество необходимое для однодневной работы нагревателя. Резервуары для хранения топлива должны находиться в отдельном помещении. f) Все резервуары топлива должны быть установлены на расстоянии как минимум 1 м от нагревателя, а также от горелок для газовой сварки, сварочного оборудования и подобных источников воспламенения (это не относится к резервуарам топлива, встроенным в нагревателях). g) Топливо следует хранить в помещениях, в которых напольное покрытие исключает впитывание топлива в случае его утечки из топливного шланга, так как это может привести к возникновению

h) Все помещения, а также резервуары для хранения топлива должны соответствовать актуальным действующим юридическим предписаниям.

• Ни в коем случае нельзя использовать инфракрасный нагреватель в помещениях, в которых находится бензин, растворитель для красок или другие легковоспламеняющиеся субстанции.

• Во время эксплуатации нагревателя следует соблюдать все локальные предписания и актуально действующие законоположения.

• Нагреватели, используемые вблизи тканей, занавесок и подобных материалов большой площади, должны быть установлены на безопасном расстоянии от таких материалов. Минимальные безопасные расстояния определены в соответствующих предписаниях, действующих в стране эксплуатации нагревателя. Более того, в качестве штор рекомендуется использовать огнестойкие материалы. Такого вида материалы должны быть тщательно прикреплены, чтобы исключить возможность их воспламенения в результате соприкосновения с нагревателем под воздействием сквозняка или ветра.

• Нагреватели следует использовать исключительно в хорошо вентилируемых помещениях. Необходимо обеспечить соответствующее отверстие или установку для обеспечения обмена воздуха, которая будет соответствовать действующим в данном регионе требованиям предписаний с целью обеспечения подачи свежего воздуха.

• Нагреватель следует подключить к сети питания напряжения и частоты с параметрами, которые будут соответствовать параметрам, указанным на фабричном номинальном щитке

• Использовать исключительно 3-жильные удлинители, правильно подключенные к заземленной вилке.

• За минимальное безопасное расстояние следует принять расстояние, указанное в локальных предписаниях.

• Нагреватель следует установить в таком месте, чтобы после разогрева или во время работы прибора поверхность, на которой установлен нагреватель была стабильной и горизонтальной. Это важный фактор во избежание опасности возникновения пожара.

• Во время перемещения или складирования следует помнить о сохранении нагревателя в горизонтальном положении во избежание утечки топлива.

• Не допускать, чтобы к нагревателю приближались дети или

• Неиспользуемый нагреватель следует отключить от сети электропитания.

• Следует помнить о том, что нагреватель управляется при помощи другого механизма или устройства (например, термостата или регулятор времени) и может выключиться в любой момент.

• Нагреватель ни в коем случае нельзя устанавливать в жилых помещениях.

• Нельзя прикрывать или блокировать отверстия для входа и выхода воздуха.

• Ни в коем случае нельзя манипулировать в пределах разогретого, подключенного к сети электропитания и работающего нагревателя, не перемещать его, не наполнять его топливом, и не выполнять каких-либо других работ по техобслуживанию.

• Дым, появляющийся во время первого включения нагревателя, вызван сгоранием испаряющихся органических материалов (керамических), присутствующих в камере сжигания, а также антикоррозийного масла, которым покрыта поверхность горелки. По истечении нескольких минут дым исчезнет.

• Диапазон рабочих температур окружения нагревателя составляет от -30°C до +40°C.3

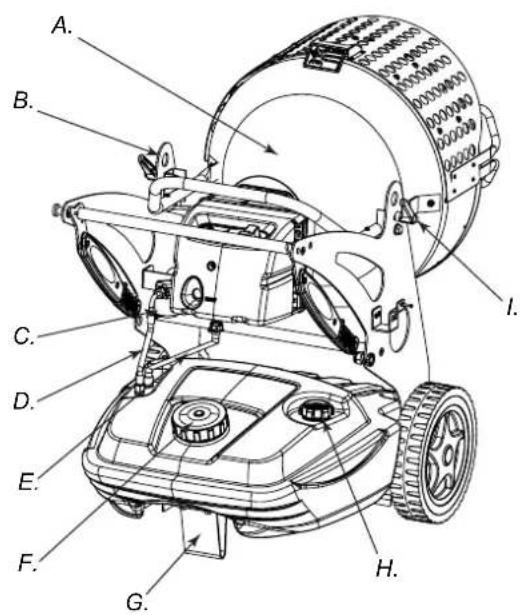

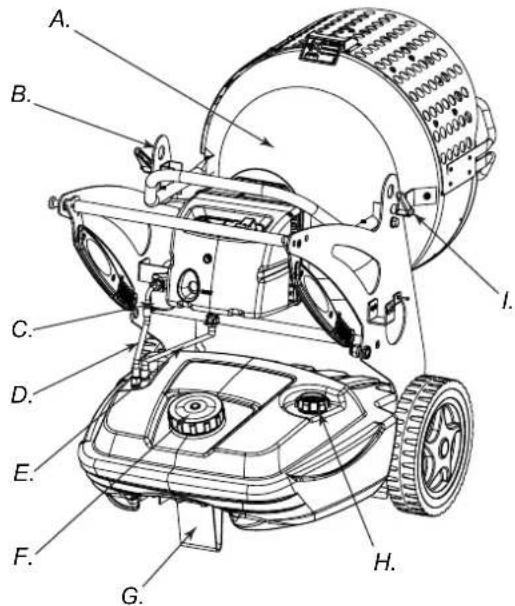

ИДЕНТИФИКАЦИЯ ПРОДУКТА A. Камера сжигания, B. Транспортный прицепной механизм, C. Фильтр топлива или предварительно подогреваемый фильтр топлива (опция), D. Шланг подачи топлива, E. Шланг возврата топлива, F. Завинчивающийся колпачок впускного отверстия топлива, G. Ножка или колесико (опция), H. Указатель уровня топлива, I. Блокада подузла камеры сжигания, L. Передний дефлектор, M. Краник спуска топлива, n. Топливный резервуар, O. Держатель для перемещения нагревателя, P. Блокада петли, Q. Горелка, R. Регулятор угла наклона

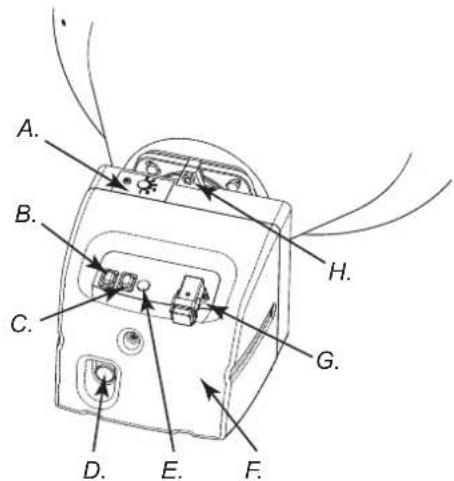

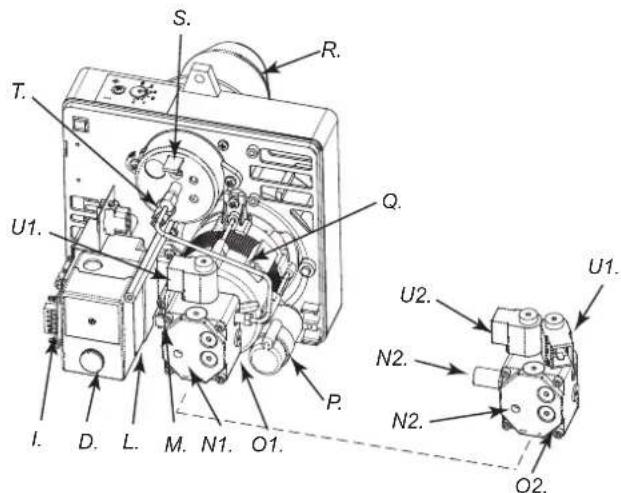

U1. U2. U1. N2. N2. O2. A. Регулятор воздушных отверстий, B. Кнопка вкл./Выкл. С подсветкой, C. Включатель подогрева топлива (опция) (XL 9SR), D. Кнопка повторного включения, E. Указатель питания, F. Корпус горелки, G. Штепсель термостата, H. Винт, I. Последующая вентиляция, L. Регулятор пламени, M. Трансформатор, N1. Регулятор насоса (XL 9ER), N2. Регулятор насоса (XL 9SR), O1. Насос (XL 9ER), O2. Насос (XL 9SR), P. Конденсатор, Q. Двигатель, R. Трубка горелки, S. Регулятор головки сжигания, T. Резистор фотоэлектрический, U1. Электроклапан 1°(XL 9ER-SR), U2. Электроклапан 2°(XL 9SR) Рисунок 3 Рисунок 4 Рисунок 5 - Устройства, контролирующие работу нагревателя Рисунок 6 - Подузлы горелки нагревателяТОПЛИВО ВНИМАНИЕ: Нагреватель может наполняться ИСКЛЮЧИТЕЛЬНО керосином или отопительным маслом. Применение загрязненного топлива может стать причиной:

• Засорения фильтра и сопла топлива.

• Образования угольных осадков на электродах. При низких температурах окружения следует использовать нетоксическое средство, предотвращающее застывание топлива. ПРИНЦИП РАБОТЫ Вентиляция, необходимая для сжигания, вырабатывается вентилятором и подается внутрь горелки. Воздух, находящийся в тубе горелки, смешивается с топливом, которое распыляется с помощью высоконапорных сопел. Топливо всасывается из резервуара посредством ротационного насоса, который нагнетает топливо под высоким давлением в сопло с целью его распыления. РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ ВНИМАНИЕ: Перед началом эксплуатации нагревателя, и как следствие перед его подключением к электрической сети, следует проверить, соответствуют ли параметры сети параметрам, указанным на фабричном информационном щитке нагревателя. ВКЛЮЧЕНИЕ НАГРЕВАТЕЛЯ

1. Следует соблюдать все указания на тему техники безопасности.

2. Наполнить резервуар дизельным топливом или отопительным

3. Закрыть крышку топливного резервуара.

4. Подключить провод питания к заземленному настенному гнезду

с напряжением, указанным на фабричном номинальном щитке нагревателя. ВКЛЮЧЕНИЕ НАГРЕВАТЕЛЯ БЕЗ ТЕРМОСТАТА

• XL 9ER Установить переключатель (B Рис. 5) в положении включения (I). Нагреватель начнет работать в режиме предварительной вентиляции по истечении 10 секунд от начала работы горелки.

• XL 9SR ВНИМАНИЕ: Перед включением нагревателя убедиться, что кнопка (C Рис. 5) находится в соответствующем положении . Установить переключатель (B Рис. 5) в положении включения (I). Нагреватель начнет работать в режиме предварительной вентиляции по истечении 10 секунд от начала работы горелки. С целью достижения максимальной производительности установить кнопку в положении как на рисунке (C Рис. 5) ( ). ВКЛЮЧЕНИЕ НАГРЕВАТЕЛЯ С ТЕРМОСТАТОМ Установить термостат или контрольное устройство (например, регулятор времени), если таковое имеется так, чтобы обеспечить действие нагревателя. ВНИМАНИЕ: Нагреватель может работать в автоматическом режиме ТОЛЬКО в случае подключения контрольного устройства, например, термостата или регулятора времени. Контрольное устройство следует подключить к нагревателю согласно “СХЕМЕ ЭЛЕКТРИЧЕСКИХ СОЕДИНЕНИЙ”. Перед включением нагревателя или после полного опорожнения топливного шланга поток топлива с сопла слишком маленький, в результате чего срабатывает предохранительный механизм, контролирующий пламя (см. пункт ПРЕДОХРАНИТЕЛЬНЫЕ МЕХАНИЗМЫ), в результате происходит выключение нагревателя. В таком случае следует, по истечении около одной минуты, нажать кнопку повторного включения (D на Рис. 5-6) и включить нагреватель. Если нагреватель не включается,

1. Убедиться в том, что в резервуаре (N на Рис. 4) есть топливо.

2. Нажать кнопку повторного включения (D на Рис. 5-6).

Если нагреватель по-прежнему не включается, следует ознакомится с рекомендациями раздела “НЕИСПРАВНОСТИ И ИХ ВОЗМОЖНЫЕ ПРИЧИНЫ” с целью определения причины такого состояния прибора. ВНИМАНИЕ: Перед повторным включением (прибор должен быть выключен и охлажден) следует заблокировать винты регулятора угла наклона. ВНИМАНИЕ: Электрическая проводка подачи питания в нагреватель должна быть заземлена и оснащена дифференциальным электромагнитно-термическим расцепителем. Провод питания нагревателя должен быть подключен к штепселю, оснащенному разъединителем. ВЫКЛЮЧЕНИЕ НАГРЕВАТЕЛЯ Переставить переключатель (B на Рис. 5) в положение выключения (O) или выключить термостат или контрольное устройство (регулятор времени), если одно из этих устройств подключено к нагревателю. Пламя погаснет, но надув воздуха по-прежнему будет иметь место до момента завершения цикла последующей вентиляции (охлаждения). ВНИМАНИЕ: Перед изъятием вилки провода питания из настенного гнезда следует подождать, пока цикл последующей вентиляции будет полностью завершен (охлаждение длится около 3 минут). ПРЕДОХРАНИТЕЛЬНЫЕ УСТРОЙСТВА Нагреватель имеет предохранительное устройство (L на Рис. 6), контролирующее состояние пламени. Если во время работы нагревателя появляются признаки неправильной работы, предохранительное устройство выключает горелку и появляется подсветка кнопки повторного включения (D на Рис. 5-6). Прибор также имеет систему охлаждения, которая дает возможность оптимального, автоматического охлаждения камеры сжигания в течение 3 минут. Перед повторным включением нагревателя следует определить и устранить причину, которая привела к выключению горелки. ПЕРЕМЕЩЕНИЕ И ТРАНСПОРТИРОВКА ВНИМАНИЕ: Перед перемещением или подъемом нагревателя следует проверить, крепко ли докручены пробки топлива (F и H на Рис. 3).

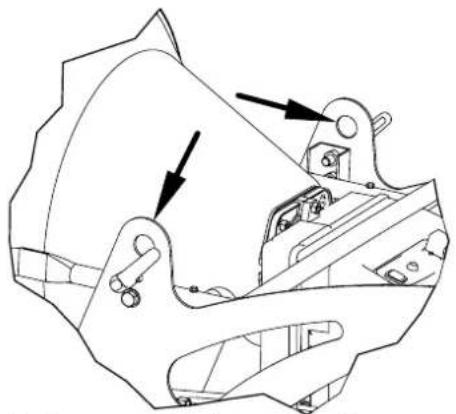

Прибор можно без проблем перемещать и устанавливать в поднятом положении благодаря механизму рым-болтов (B Рис. 3 или Рис. 7). Благодаря этому есть возможность подбора наилучшего положения для отепления, размораживания и

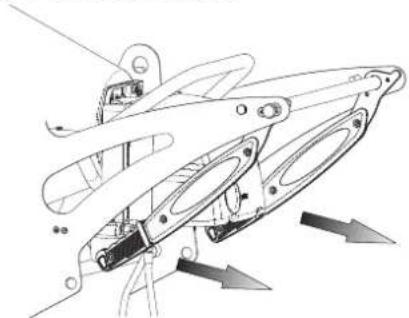

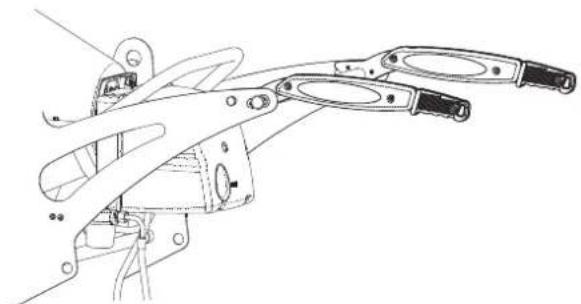

ruПЕРЕМЕЩЕНИЕ Представленный в данной инструкции нагреватель может иметь заднее поворотное колесо (G на Рис. 3). В таком случае, - если напольный материал предоставляет такие возможности - нагреватель можно перемещать, толкая его как тележку. Если нагреватель не имеет заднего поворотного колеса, следует снять блокаду с петли (P на Рис. 4), расположенной на одной из боковых консолей нагревателя. Переставить держатели с положения фиксации (Рис. 8) в транспортное положение (Рис. 9). Поднять нагреватель так, чтобы он находился только на двух передних колесиках и переместить в требуемое место. ВНИМАНИЕ: Перед началом работ по техобслуживанию следует: выключить прибор согласно инструкциям, представленным в разделе „ВЫКЛЮЧЕНИЕ ГЕНЕРАТОРА”; отключить от источника питания и подождать, пока нагреватель остынет. ГРАФИК ТЕХОБСЛУЖИВАНИЯ ВНИМАНИЕ: Перед началом работ по техобслуживанию следует: выключить прибор согласно инструкциям, представленным в разделе „ВЫКЛЮЧЕНИЕ ГЕНЕРАТОРА”; отключить от источника питания и подождать, пока нагреватель остынет. Рекомендации, содержащиеся в данном параграфе касаются периода между эксплуатационными осмотрами, зависящими от чистоты топлива и условий, в которых работает нагреватель - время указано для хорошо вентилируемых помещений с небольшим содержанием пыли и при условии использования чистого топлива. Каждые 50 часов эксплуатации следует:

• Разобрать емкость (см. “ОЧИСТКА ТОПЛИВНОГО ФИЛЬТРА”), вынуть и очистить ее. Каждые 200 часов эксплуатации следует:

• Разобрать фильтр насоса (см. “ОЧИСТКА ФИЛЬТРА НАСОСА”), вынуть и очистить. Каждые 300 часов эксплуатации следует:

• Разобрать горелку и очистить внутреннюю часть тубы горелки, диск пламени, электроды регуляции, а если есть необходимость их межосевое расстояние (см.: „ОЧИСТКА

ОЧИСТКА ТОПЛИВНОГО ФИЛЬТРА

• Открутить пластиковый стакан и вынуть вкладыш фильтра.

• Тщательно очистить вкладыш с использованием бензина.

• Обратно установить вкладыш фильтра и вкрутить стакан в корпус топливного фильтра, питающего систему сгорания. ОЧИСТКА ФИЛЬТРА НАСОСА

• Демонтировать корпус горелки, (F. Рис. 5), чтобы обеспечить доступ к насосу горелки (O Рис. 6).

• Снять панель (A Рис. 11), крепящую фильтр к насосу.

• Вынуть фильтр (C Рис. 11) из корпуса.

• Тщательно очистить его топливным маслом или дизельным

• Обратно установить и докрутить панель фильтра к насосу.

A. Парнизон, B. Пластиковый

C. Фильтра, D. Корпус вход / выход топлива Рисунок 10 - Фильтр нагревателя

A. Панель фильтра насоса, B. Одиночный электроклапан для XL 9; двойной электроклапан для XL 9ER, C. Фильтра, D. Насоса Рисунок 11 - Насосы горелки Рисунок 7 - Транспортный прицепной механизм Рисунок 8 - Держатели в положении фиксации, нагреватель Рисунок 9 - Держатели в транспортном положении, нагреватель6

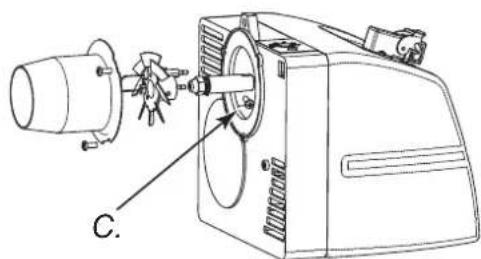

ОЧИСТКА ГОРЕЛКИ• Выкрутить болт (H на Рис. 5), крепящий горелку (A на Рис. 3) в камере сгорания.• Вынуть горелку из камеры сгорания (Рис. 3).• Выкрутить три гайки (B на Рис. 12), крепящие трубку горелки (A на Рис. 12).• Снять трубку.• Выкрутить болт (C на Рис. 13), крепящий комплект дисков для огневых электродов и вынуть держатель сопла (F Рис. 14).

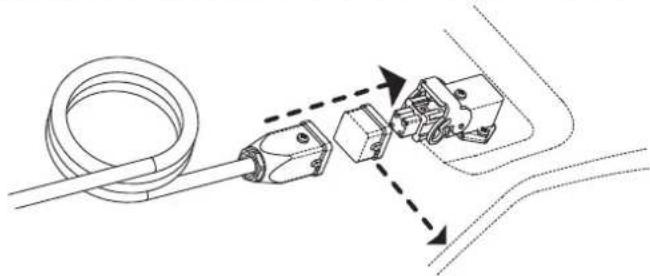

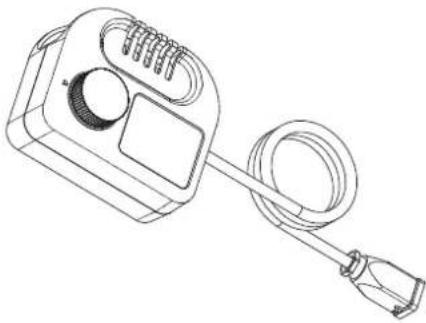

• Очистить диск пламени (D на Рис. 14) и электроды (E на Рис. 14).• Выкрутить сопло (G на Рис. 14) из держателя сопла (F на Рис. 14), очистить или в случае необходимости заменить сопло.• Вкрутить сопло (G на Рис. 14) в держатель сопла.• Обратно установить комплект диск пламени-электроды, обращая внимание на сохранение правильного расстояния как показано на (Рис. 14). ACCESSORI ТЕРМОСТАТПОДКЛЮЧЕНИЕ КОНТРОЛЬНОГО УСТРОЙСТВАПРИМЕЧАНИЕ: Перед началом работ по техобслуживанию следует: выключить прибор согласно инструкциям, представленным в разделе „ВЫКЛЮЧЕНИЕ ГЕНЕРАТОРА”; отключить от источника питания и подождать, пока нагреватель остынет.ФИЛЬТР ПРЕДВАРИТЕЛЬНОГО ПОДОГРЕВА ТОПЛИВАПОВОРОТНОЕ КОЛЕСО С ТОРМОЗОМ

Рисунок 12 - Демонтаж горелки

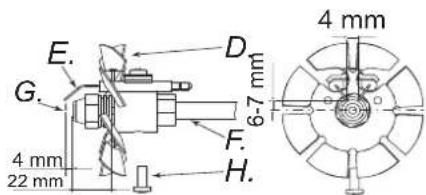

22 mm Рисунок 13 - Комплект диск пламени-электродыРисунок 14 - Расстояние между электродами и соплом A. Трубка горелки, B. Трубка горелки болт, C. Болт диск пламени, D. Диск пламени, E. Электроды, F. Трубка, G. Сопло, H. Болт7

НЕИСПРАВНОСТИ И ИХ ВОЗМОЖНЫЕ ПРИЧИНЫ ВНИМАНИЕ: Перед началом каких-либо ремонтных работ следует выключить нагреватель, действуя согласно рекомендациям, содержащимся в пункте „ВЫКЛЮЧЕНИЕ НАГРЕВАТЕЛЯ”; отключить нагреватель от источника питания, вынимая вилку провода питания из настенного гнезда; подождать, пока нагреватель остынет. HЕИСПРАВНОСТЬ ВОЗМОЖНАЯ ПРИЧИНА ИCПРАВЛЕНИЕ Нагреватель выключается при активном пламени. Кнопка повторного включения активна (D на Рис. 5-6)

1. Перерыв в контуре фоторезистора или

загрязнение фоторезистора сажей

2. Загрязненная камера сгорания

3. Повреждена система регуляции пламени

4. Загрязненный диск или трубка пламени (на

1. Очистить или заменить фоторезистор

2. Демонтировать передний дефлектор

и очистить внутреннюю часть камеры

3. Заменить систему регуляции пламени

4. Демонтировать и очистить

Нагреватель выключается, выбрасывая топливо без возгорания пламени. Кнопка повторного включения активна (D на Рис. 5-6)

1. Повреждение электропроводки

2. Отключен или поврежден трансформатор

зажигания (M на Рис. 4)

3. Короткое замыкание обмотки

трансформатора зажигания с массой

4. Неправильная установка расстояния между

5. Короткое замыкание электрод в массу,

вызванное их загрязнением или повреждением изоляции

1. Проверить целую электропроводку

4. Установить правильное расстояние между

электродами (на Рис. 14)

5. Очистить или, в случае необходимости,

заменить электроды Из сопла нагревателя не разбрызгивается топливо и нагреватель выключается. Кнопка повторного включения активна (D на Рис. 5-6)

1. Фотоэлемент реагирует на сильный

2. Отсутствие фазы в питании электрического

3. Отсутствие подачи топлива в насос

4. Отсутствие топлива в резервуаре

1. Установить прибор таким образом, чтобы

источник света не попадал на передний

2. Проверить электропроводку

3. Проверить топливные шланги (D га Рис. 3)

4. Наполнить резервуар топливом

5. Очистить или заменить сопло

Горелка не включается 1. Контрольное устройство (термостат или регулятор времени) включен

2. Короткое замыкание в контуре

фоторезистора (T на Рис. 6)

3. Отсутствие напряжения питания, вызванное

выключением выключателя (4) или выключением главного выключателя в результате перерыва в подаче напряжения

4. Неправильная установка контрольного

устройства (термостата или регулятора

5. Повреждена система регуляции пламени

6. Перегорел предохранитель, расположенный

1. Увеличить настройки контрольного

3. Отключить подачу электропитания,

после чего выключить выключатели или подождать до момента возобновления подачи электропитания

4. Проверить контрольное устройство

на предмет правильной установки, руководствуясь схемой электрических

6. Заменить (F на Рис. 5)

Параметры пламени неправильные, имеет место неприятный запах, заметен черный дым или пламя выходит из-под переднего

1. Низкое давление распыления

2. Недостаточное количество воздуха,

необходимого для сжигания

3. Сопло засорено в результате загрязнения

или слишком длительной эксплуатации

4. Вода в топливе. Низкое качество топлива

5. В резервуаре заканчивается топливо

1. Установить правильный параметр

2. Увеличить количество воздуха,

необходимого для сжигания

3. Очистить или заменить сопло

4. Спустить топливо с помощью сливной

трубки (M на Рис. 4)

5. Повторно наполнить резервуар

Срок эксплуатации оборудования 5 лет.1
